低噪 + 双源 + 全频段|OM 频谱分析仪守护能源场站电磁安全监测

随着风电、光伏、电网、油气等新型能源项目加速数字化落地,各类变频设备、无线传感、远程测控装置大量投用,厂区电磁环境日趋复杂,电磁干扰极易造成数据传输异常、设备通讯故障。高精度频谱分析设备成为能源运维排查隐患的关键工具,OM 系列台式频谱分析仪依托扎实的硬件配置与多元测试功能,深度适配全品类能源工程实测需求。

▶机身硬件设计|专为能源复杂工况量身打造

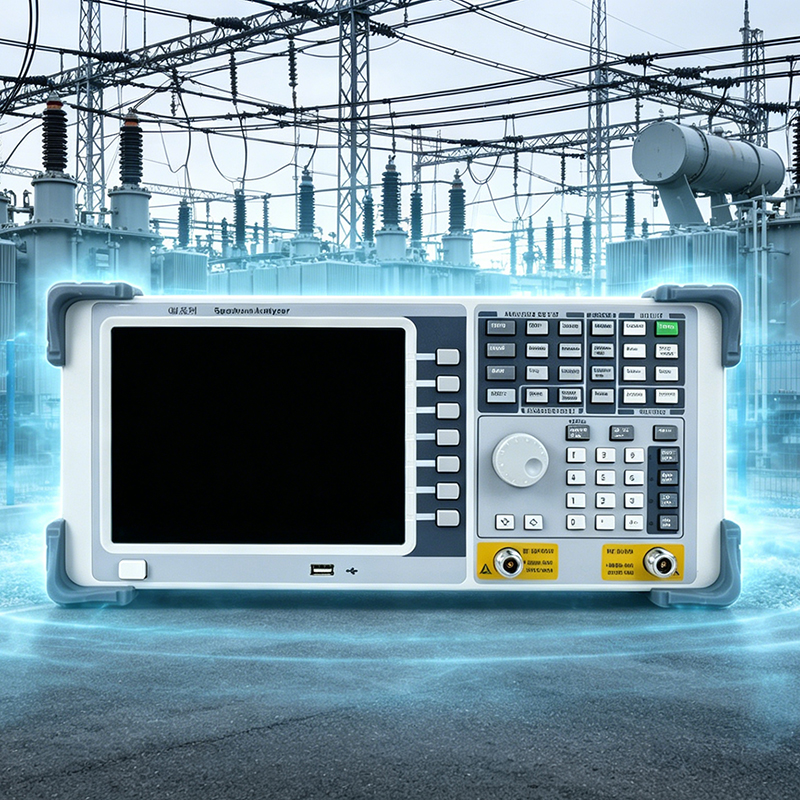

  • 机身与显示配置 :整机采用全铝密闭金属机箱设计,尺寸 390×182×230mm,整机重量≤7kg;搭载 8.4 英寸 LED 背光 TFT 液晶显示屏,强光、野外厂房暗光环境均可清晰读取频谱数据,优良屏蔽与 EMC 性能,能抵御变电站、炼化厂区大功率设备带来的电磁杂扰。
  • 温区适配能力 :设备常规工作区间 0℃~40℃,仓储存放耐受 - 30℃~+70℃极端温度,可适配北方高寒风场、南方湿热油气炼化厂、荒漠光伏电站等差异化能源作业环境,常年温差波动下仪器参数稳定性可控。
  • 多接口拓展布局 :配备 N 型 50Ω 射频输入输出端子、USB、RJ45 网口、RS232 串口、音频耳机插孔,既能现场单机实测,也可通过网线、USB 接入能源后台测控系统,远程批量采集频谱监测数据。

▶核心参数优势|满足能源行业高精度实测标准

1. 频段分级选型,覆盖能源主流通信

OM 系列分两款主力型号,OM-036(9kHz~3.6GHz)、OM-075(9kHz~7.5GHz 标配),频段完整覆盖电力 230MHz 专网、油气井场 2.4GHz 物联网、风电 5.8GHz 传感传输等能源常用无线频段,低频段可捕捉工频设备谐波辐射信号,高频段满足场站微波通信测试。

2. 带宽与相位噪声,精准捕捉微弱干扰

分辨率带宽 1Hz~3MHz、视频带宽 10Hz~3MHz,最大 40MHz 实时分析带宽,可完整抓取瞬态脉冲干扰;单边带相位噪声指标优异,100kHz 频偏处低于 - 90dBc/Hz,能精准识别风机变频器、变电站断路器启停产生的隐性杂波干扰。

3. 基准与幅度精度,保障能源数据可靠性

频率基准年老化率<1ppm、15~35℃温漂<0.5ppm,综合幅度误差控制在 ±1.5dB 以内;50Vdc 最大直流耐压输入,适配现场带电设备非接触式射频检测,规避高压工况下仪器烧毁风险。

4. 双源模块化设计,一站式两类测试

搭载专利双信号源架构,跟踪源、独立源一键自由切换,100kHz~3.6GHz 输出信号平坦度 ±3dB,既可做 S11/S21 网络损耗测试,也能模拟标准信号校验能源场站无线终端性能,省去额外购置两台信号仪器成本。

▶落地应用场景|深耕电力、油气多元能源领域

1. 电力系统:电网电磁环境常态化巡检

  • 变电站运维:对主控室、高压开关场开展全频段频谱扫描,记录站内固有电磁底噪,建立变电站电磁档案,排查开关放电、变频装置引发的专网通信掉线故障;依托信道测量、谐波分析功能,检测配电自动化集中器信号畸变问题。
  • 新能源场站:光伏、风电园区排查逆变器辐射杂波,利用瀑布图连续观测全天频谱变化,定位干扰风机传感、光伏组串数据回传的干扰源,优化场站天线布设位置。

2. 石油石化:井场与长输管线安全监测

  • 油气开采平台:钻井现场排查无线随钻仪、井下传感数据传输干扰,区分变频器杂散与合规通信信号,解决压裂作业期间数据丢包难题;炼化厂区对防爆无线对讲系统做载噪比、谐波失真检测,保障生产调度指令稳定传输。
  • 油气长输管线:沿管线定点开展场强测量,监测非法无人机遥控频段信号,辅助管线安防系统排查外来射频干扰,守护油气储运安全。

▶拓展附加功能|拓宽能源现场测试使用边界

设备原生集成音频解调、频率计数、瀑布图、鉴频测试等拓展模块:

  • 音频解调功能:可监听能源场站应急对讲机射频音频,排查通信失真故障;
  • 瀑布图连续频谱:长时间记录风场全天电磁变化曲线,追溯间歇性突发干扰;
  • 计数分辨率分 1Hz/10Hz/100Hz 多档位,精准校准电力时钟同步射频基准频率。
