1.5 OrCAD 周期性弹窗提示数据库错误,是驱动的问题吗?I 芯巧Cadence快问快答系列-操作锦囊

大家好。在使用OrCAD Capture CIS进行原理图设计时,你是否遇到过每隔几分钟就弹出"重新连接数据库"的报错窗口?这通常不是软件本身的问题,而是因为数据库文件(.mdb)存放在网络共享盘或U盘等不稳定位置,或者本机缺少匹配的Access数据库驱动(ODBC),导致CIS在频繁读取器件信息时连接中断。

本次分享将针对这一周期性弹窗问题,提供从文件存放位置到底层驱动配置的完整解决方案。以下是关键步骤总结:

第一步:将数据库文件移至本地硬盘

  • 把存放元器件信息的 .mdb文件 和 .dbc配置文件 复制到本地硬盘(如C盘或D盘)。

  • 避免存放在共享目录或外接U盘中------这是防止因网络波动导致掉线的最基础保障。

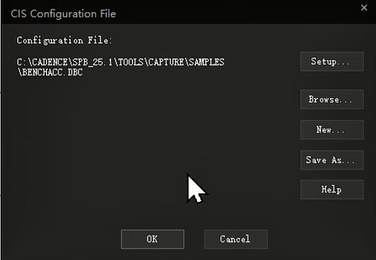

  • 在CIS Configuration中确认.dbc文件路径指向本地盘符(而非网络地址)。

第二步:配置ODBC数据源驱动

  • 点击电脑左下角开始菜单 ,搜索并打开 ODBC数据源管理器。

  • 切换到顶部 系统DSN 选项卡,点击 添加。

  • 在驱动列表中向下滚动,选中 Microsoft Access Driver。

    • 注:如果找不到该驱动,说明电脑缺少64位Access数据库引擎,需前往微软官网下载安装 Access Database Engine 64位 版本。

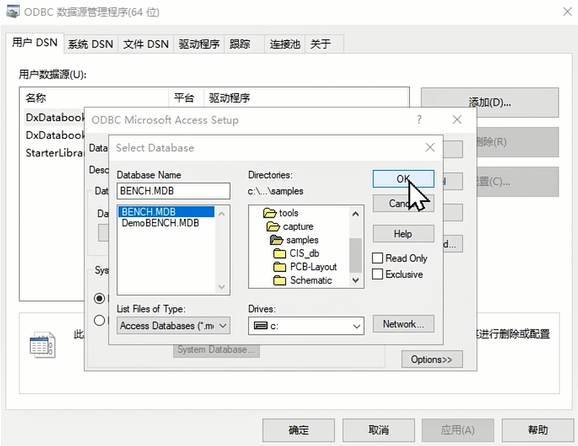

  • 在"数据源名"处输入一个名称(如MYCIS),点击 选择 按钮,找到存放在本地硬盘的 .mdb数据库文件 ,选中后点击 确定 ,再点击 确定 保存。

第三步: 在OrCAD中重新配置CIS

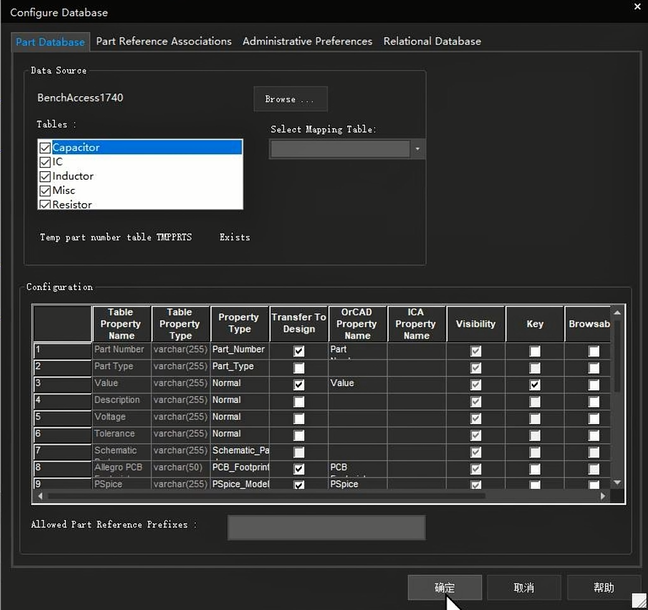

  • 回到OrCAD软件,打开 Options 菜单下的 CIS Configuration。

  • 点击 New ,根据实际需求完成配置,点击 Finish。

  • 回到主界面,确认下方表格成功加载数据后,点击右下角 确定 保存配置。

通过以上三步,即可彻底解决CIS周期性弹窗报错问题。
