谐波降噪（1） - 基于步进脉冲相位调制

摘要

面向 3D 打印机及其他开环步进驱动平台，本文提出一种基于步进脉冲相位调制的前馈谐波降噪方法。该方法通过三轴 MEMS 加速度计采集结构振动信号，利用快速傅里叶变换提取目标谐波频段能量，并在 STEP 脉冲发送端注入可控的微小时序扰动，以破坏性干涉方式抑制由步进电机转矩脉动引发的结构共振。全文围绕物理机理、数学建模、测量方法、参数辨识、全速域标定及工程实现展开，给出适用于 Cartesian 与 CoreXY 架构的建模与标定流程，并对贪心搜索、贝叶斯优化、线性插值与样条插值等方法进行比较。本文旨在为相关研究人员和工程实践者提供一套逻辑清晰、便于实现的技术说明。

1. 引言与总体方案

1.1 问题定义

在高速运行条件下，3D 打印机、点胶平台和轻型数控机构中的步进电机容易激发结构件、皮带和导轨的固有模态，表现为啸叫、共振和轮廓误差增加。问题根源并不完全来自控制指令本身，而是来自电机转矩脉动与机械结构频响之间的耦合。

对于采用开环驱动器的系统，仅依靠细分、电流斩波或机械加固往往难以在全速域内兼顾成本、噪声和动态性能。本文研究的核心问题是：能否在不改动电机内部电流闭环的前提下，仅通过步进脉冲的发送时序，对特定谐波进行前馈补偿，从而降低结构振动与噪声。

1.2 方法概述

本文采用前馈谐波振动抑制方法。基本思路如下：

在给定速度和方向下，采集机架三轴振动数据。
通过 FFT 提取目标谐波频段的能量特征。
在 STEP 脉冲时间轴上注入幅值为 AnA_nAn、相位为 ϕn\phi_nϕn 的周期扰动。
以三轴综合振动代价函数 JJJ 为目标，搜索使 JJJ 最小的参数组合。
在多个速度节点离线标定后，构建查找表或插值模型，供在线运行时调用。

该方法本质上是对原始运动指令做微小的时序整形，而不是改变宏观路径规划。因此，只要补偿幅值受控，理论上不会破坏轮廓精度和终点位置精度。

1.3 系统架构与工作流程

系统由运动规划、脉冲生成、振动测量、频域分析、参数寻优和在线补偿六个部分组成，其闭环标定流程可概括为：

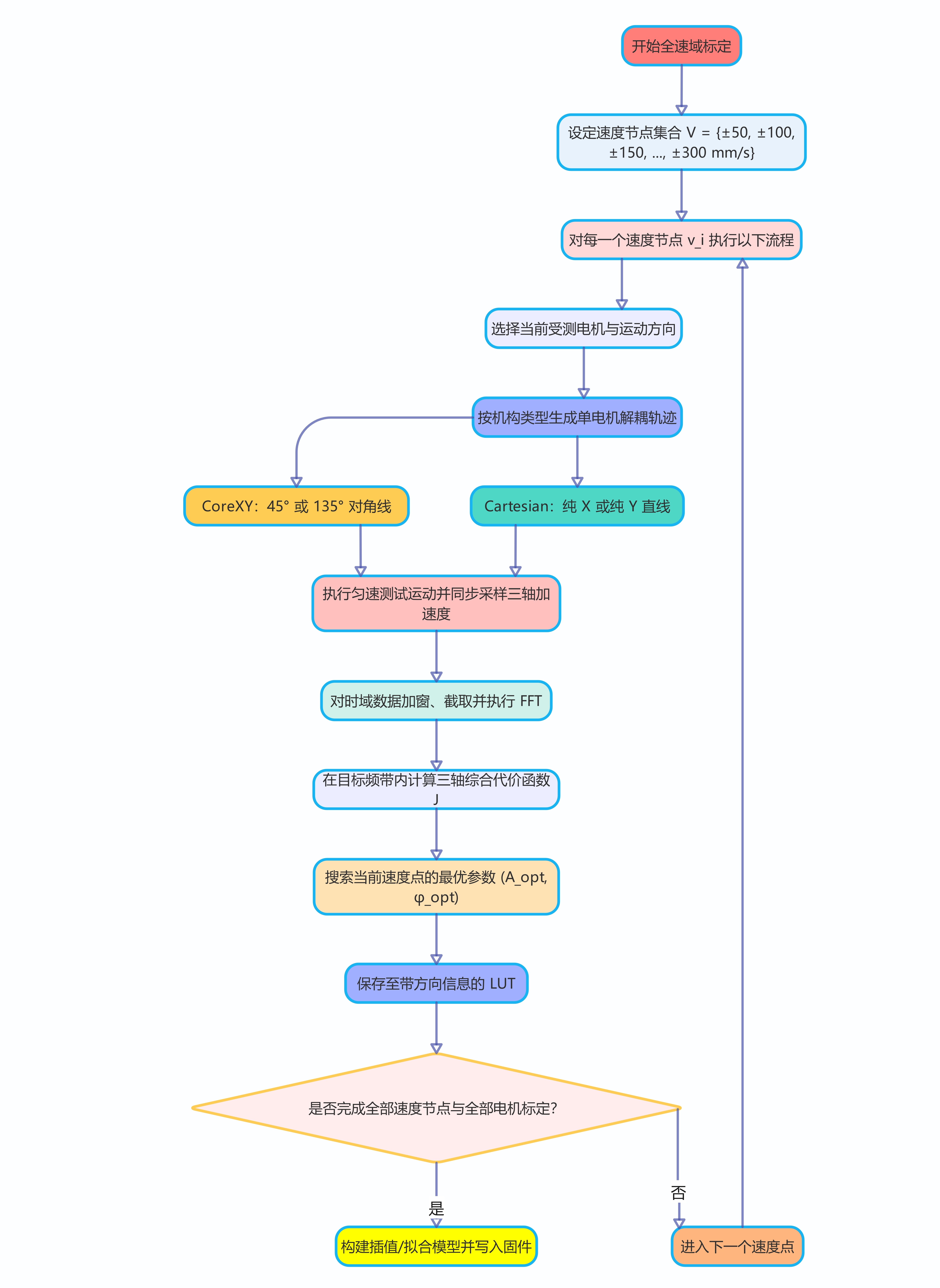

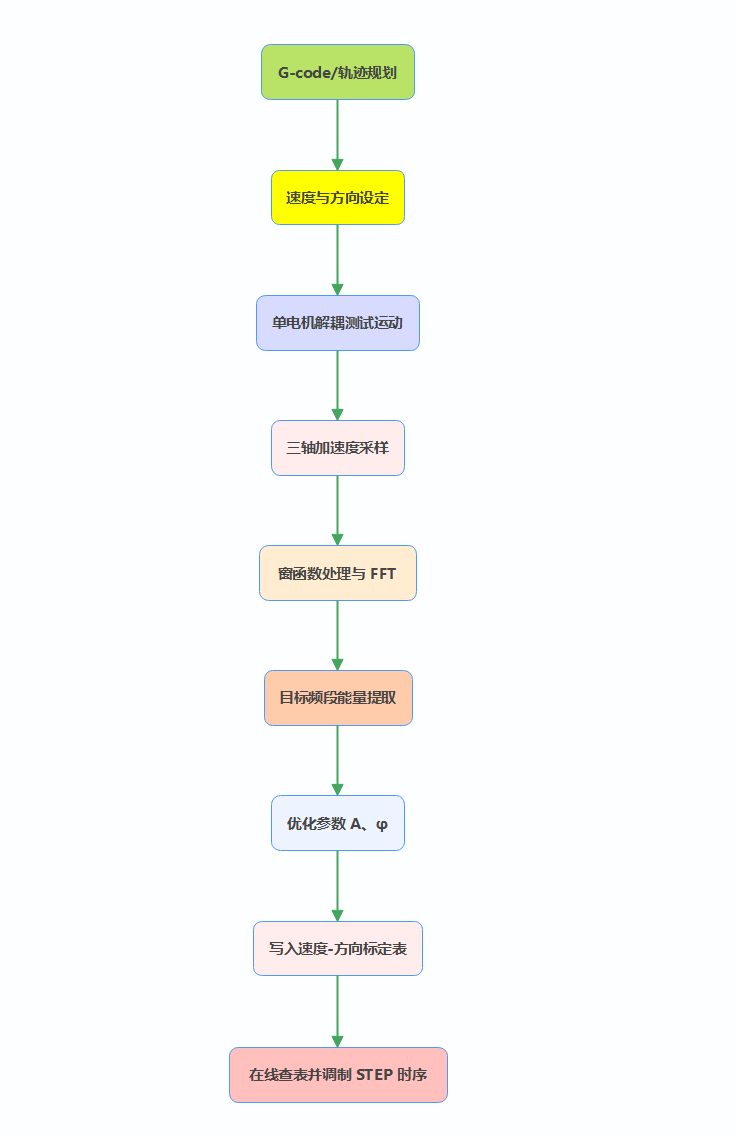

若从标定执行角度展开，可将其细化为更适合工程实现和教学理解的流程：

该展开流程强调了三个关键约束：一是标定必须带速度和方向信息，二是必须保证单电机解耦，三是参数搜索的评价依据始终来自统一的频域代价函数 JJJ。

1.4 适用范围与边界

本文方案适用于开环步进系统，尤其适合低成本、高速度、对噪声敏感的运动平台。对于具备高带宽电流环和位置环的闭环 FOC 或伺服系统，本文方法通常不作为首选，因为外部注入的时序扰动可能与底层闭环控制形成冲突。

1.5 本章小结

本章明确了研究对象、技术路线与系统边界。后续章节将依次说明谐波产生机理、测量与建模方法、参数优化策略以及工程实现方式。

2. 物理机理与数学模型

2.1 谐波与结构共振的来源

步进电机的实际电磁转矩并非理想正弦，而会受到齿槽转矩、反电动势非正弦性、加工误差及磁路不对称等因素影响，形成周期性脉动。可写为：

Te(θe)=Tsyncsin⁡(θe)+∑k=1∞Tksin⁡(kθe+αk)(2-1) T_e(\theta_e) = T_{sync}\sin(\theta_e) + \sum_{k=1}^{\infty} T_k\sin(k\theta_e + \alpha_k) \tag{2-1} Te(θe)=Tsyncsin(θe)+k=1∑∞Tksin(kθe+αk)(2-1)

式中，TsyncT_{sync}Tsync 为同步基波转矩，TkT_kTk 为第 kkk 次谐波转矩分量，θe\theta_eθe 为电气角。若这些谐波频率落入机架、导轨或皮带系统的固有频率附近，就会出现明显的结构共振与声学放大。

2.2 机械角与电气角映射

对于极对数为 NpN_pNp 的步进电机，机械角与电气角之间满足：

θe(t)=Np θm(t)(2-2) \theta_e(t) = N_p\,\theta_m(t) \tag{2-2} θe(t)=Npθm(t)(2-2)

其中，θm(t)\theta_m(t)θm(t) 为机械角，θe(t)\theta_e(t)θe(t) 为电气角。该映射说明，只要已知电机转速和极对数，即可推导激振基频及其倍频位置，为后续 FFT 目标频段提取提供依据。

2.3 位置脉位调制模型

未进行补偿时，匀速运动的理想位移可表示为：

xref(t)=vt(2-3) x_{ref}(t) = vt \tag{2-3} xref(t)=vt(2-3)

在引入谐波补偿后，实际发送给驱动器的参考位移修改为：

x(t)=vt+∑n∈{1,2,4}Ansin⁡(2πfnt+ϕn)(2-4) x(t) = vt + \sum_{n \in \{1,2,4\}} A_n\sin(2\pi f_n t + \phi_n) \tag{2-4} x(t)=vt+n∈{1,2,4}∑Ansin(2πfnt+ϕn)(2-4)

其中，AnA_nAn 和 ϕn\phi_nϕn 分别为第 nnn 次谐波补偿的幅值和相位，fnf_nfn 为目标补偿频率。该表达式对应的工程含义是：在不改变宏观轨迹的条件下，对微观脉冲时序进行调制。

2.4 破坏性干涉条件

设结构原始振动响应为：

e(t)=Bsin⁡(2πfvibt+θ)(2-5) e(t) = B\sin(2\pi f_{vib} t + \theta) \tag{2-5} e(t)=Bsin(2πfvibt+θ)(2-5)

若注入补偿分量

u(t)=Ansin⁡(2πfnt+ϕn) u(t) = A_n\sin(2\pi f_n t + \phi_n) u(t)=Ansin(2πfnt+ϕn)

满足近似条件

An≈B,ϕn≈θ±π(2-6) A_n \approx B, \qquad \phi_n \approx \theta \pm \pi \tag{2-6} An≈B,ϕn≈θ±π(2-6)

则合成响应 e(t)+u(t)e(t)+u(t)e(t)+u(t) 在目标频段内趋于减小。该条件并不要求数学上完全相消，但为参数辨识提供了明确目标，即通过实验搜索找到最接近式 (2-6) 的参数对。

2.5 工程示例：G-code 到脉冲时序调制

以指令 G1 X100 F6000 为例，若 X 轴脉冲当量为 80 step/mm80\ \text{step/mm}80 step/mm，则 100 mm/s100\ \text{mm/s}100 mm/s 对应基准脉冲频率为：

fstep=100×80=8000 Hz f_{step} = 100 \times 80 = 8000\ \text{Hz} fstep=100×80=8000 Hz

若目标补偿频率为 130 Hz130\ \text{Hz}130 Hz，补偿幅值为 0.05 mm0.05\ \text{mm}0.05 mm，相位为 45∘45^\circ45∘，则位移模型可写为：

x(t)=100t+0.05sin⁡(2π⋅130t+π4)(2-7) x(t)=100t+0.05\sin(2\pi\cdot130t+\tfrac{\pi}{4}) \tag{2-7} x(t)=100t+0.05sin(2π⋅130t+4π)(2-7)

为了让这个例子更容易理解，可以把它拆成"未补偿"和"补偿后"两种情况。

未补偿时，理想位移为：

xref(t)=100t x_{ref}(t)=100t xref(t)=100t

对应的累计脉冲数为：

Pref(t)=xref(t)×80=8000t P_{ref}(t)=x_{ref}(t)\times 80 = 8000t Pref(t)=xref(t)×80=8000t

这意味着脉冲发生器以固定频率 8000 Hz8000\ \text{Hz}8000 Hz 输出脉冲，相邻脉冲间隔为：

Δt=18000=125 μs \Delta t = \frac{1}{8000} = 125\ \mu s Δt=80001=125 μs

补偿后，位移参考变为式 (2-7)，对应的累计脉冲数可写为：

Preal(t)=8000t+4sin⁡(2π⋅130t+π4) P_{real}(t)=8000t + 4\sin(2\pi\cdot130t+\tfrac{\pi}{4}) Preal(t)=8000t+4sin(2π⋅130t+4π)

其中，0.05 mm0.05\ \text{mm}0.05 mm 的补偿幅值乘以 80 step/mm80\ \text{step/mm}80 step/mm，可换算为约 4 个 step 的微小位置扰动。它不会改变最终总脉冲数的大趋势，但会让局部脉冲间隔在 125 μs125\ \mu s125 μs 附近做周期性提前和滞后。

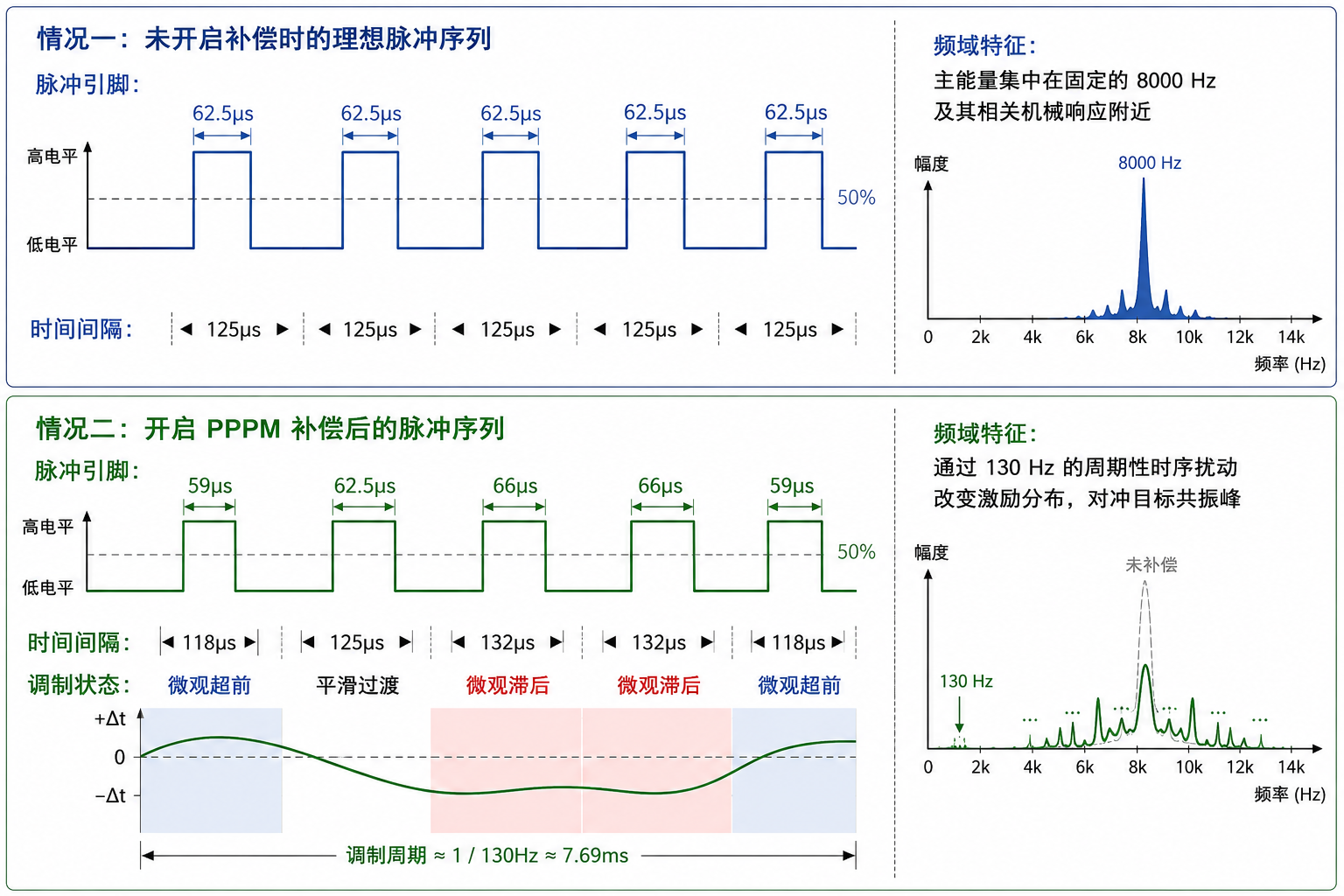

在工程上，可以把两种情况画成下面的时序对比图：

从这个图可以看出，PPPM 的关键不是"多发脉冲"或"少发脉冲"，而是"在正确的时间稍微提前或稍微延后发出脉冲"。宏观上，执行器仍然会到达同样的位置；微观上，时序被重新排布，从而向机械系统注入一个相位可控的补偿激励。

从最容易理解的角度总结，这个过程等价于：

先按照正常轨迹计算应当何时发脉冲。
再根据查表得到的 AAA 和 ϕ\phiϕ，给这些脉冲附加一个周期性时间偏移。
该偏移的周期锁定在目标谐波频率附近，因此能对特定共振频段起作用。

因此，式 (2-7) 的作用不是改变运动路径，而是改变脉冲时序，从而改变系统受到的激励方式。

2.6 本章小结

本章说明了谐波噪声的物理来源，并建立了从转矩脉动到脉冲时序调制的数学联系。位置脉位调制的本质是可控前馈扰动，其目标是以较小的时序代价换取目标频段振动能量的下降。

3. 振动测量与代价函数构建

3.1 激振频率与运动速度映射

补偿参数的搜索依赖对目标激振频率的准确估计。对于同步带传动系统，若电机每转一圈带来的线位移为 LrevL_{rev}Lrev，则在 Cartesian 架构下，电机电气基频可写为：

fe,Cartesian=vheadLrevNp(3-1) f_{e,Cartesian} = \frac{v_{head}}{L_{rev}}N_p \tag{3-1} fe,Cartesian=LrevvheadNp(3-1)

在 CoreXY 架构的单电机解耦标定条件下，沿特定对角线运动时，单台电机实际线速度约为 2vhead\sqrt{2}v_{head}2 vhead，因此有：

fe,CoreXY=2vheadLrevNp(3-2) f_{e,CoreXY} = \frac{\sqrt{2}v_{head}}{L_{rev}}N_p \tag{3-2} fe,CoreXY=Lrev2 vheadNp(3-2)

该差异意味着同一打印头速度下，CoreXY 的目标谐波频率通常高于 Cartesian，因此对采样带宽与分析频率分辨率提出了更高要求。

为便于建立数量级直觉，下面给出两个直接的计算示例。设同步轮等效周长 Lrev=40 mmL_{rev}=40\ \text{mm}Lrev=40 mm，电机极对数 Np=50N_p=50Np=50，打印头标称速度 vhead=300 mm/sv_{head}=300\ \text{mm/s}vhead=300 mm/s。

Cartesian 架构：

fe,Cartesian=30040×50=375 Hz f_{e,Cartesian}=\frac{300}{40}\times 50 = 375\ \text{Hz} fe,Cartesian=40300×50=375 Hz

若关心 4 倍频，则目标频率约为：

f4x=4×375=1500 Hz f_{4x}=4\times375=1500\ \text{Hz} f4x=4×375=1500 Hz

此时采样率至少应满足：

fs≥2×1500=3000 Hz f_s \ge 2\times1500 = 3000\ \text{Hz} fs≥2×1500=3000 Hz

CoreXY 架构下的单电机解耦标定：

fe,CoreXY=2×375≈530.3 Hz f_{e,CoreXY}=\sqrt{2}\times375\approx530.3\ \text{Hz} fe,CoreXY=2 ×375≈530.3 Hz

若同样分析 4 倍频，则目标频率变为：

f4x=4×530.3≈2121.2 Hz f_{4x}=4\times530.3\approx2121.2\ \text{Hz} f4x=4×530.3≈2121.2 Hz

对应的最低采样率要求变为：

fs≥2×2121.2≈4242.4 Hz f_s \ge 2\times2121.2 \approx 4242.4\ \text{Hz} fs≥2×2121.2≈4242.4 Hz

这说明同样是 300 mm/s 的标称速度，CoreXY 在单电机解耦标定时对采样带宽的要求明显高于 Cartesian。若传感器最大输出率只有 3200 Hz，则足以覆盖前一种情况，但对后一种情况已经存在失真风险。

3.2 单电机解耦标定原则

为使输入参数与输出振动之间尽可能满足单输入单输出关系，标定时应保证同一时刻仅有一台电机主导激励。否则，多台电机同时运行会引入拍频、串扰和峰值漂移，降低参数搜索的可重复性。

对于 Cartesian 架构，可采用纯 X 或纯 Y 方向直线运动进行单轴标定。对于 CoreXY 架构，则应通过 45∘45^\circ45∘ 或 135∘135^\circ135∘ 对角线运动，使一台电机工作而另一台电机保持静止，从而完成单电机解耦。

3.3 正反向独立标定的必要性

理论上，若系统完全对称，则速度 +v+v+v 与 −v-v−v 的补偿参数应具有简单镜像关系；但在实际机构中，皮带张力、摩擦、回差和安装误差会导致明显的方向不对称。因此，正反向应分别标定，至少应分别记录相位参数，必要时幅值也应独立存储。

3.4 采样率与抗混叠约束

设目标分析频率上限为 fmaxf_{max}fmax，则采样频率应满足奈奎斯特条件：

fs≥2fmax(3-3) f_s \ge 2f_{max} \tag{3-3} fs≥2fmax(3-3)

在工程上，考虑滤波余量、传感器性能和 FFT 分辨率，建议采样率适当高于理论下限。对于高速度 CoreXY 系统，若需要观察 4 倍频甚至更高频成分，采样率通常应达到数千赫兹以上。

这里给出一个更具体的选型示例。假设当前测试条件为：

目标结构为 CoreXY。
打印头速度为 300 mm/s300\ \text{mm/s}300 mm/s。
目标分析谐波为 4 倍频。
已由上节计算得到 fmax≈2121.2 Hzf_{max}\approx2121.2\ \text{Hz}fmax≈2121.2 Hz。

则不同采样率下的判断如下：

采样率 fsf_sfs	是否满足奈奎斯特	结论
1600 Hz1600\ \text{Hz}1600 Hz	否	必然混叠，不能用于该工况
3200 Hz3200\ \text{Hz}3200 Hz	否	可用于较低频谐波，但不足以覆盖本例 4 倍频
5000 Hz5000\ \text{Hz}5000 Hz	是	满足基础采样要求，适合进一步做频域分析

除采样率外，还应关注 FFT 频率分辨率。若采用 fs=3200 Hzf_s = 3200\ \text{Hz}fs=3200 Hz、N=1024N = 1024N=1024 点 FFT，则频率分辨率为：

Δf=fsN=32001024≈3.125 Hz \Delta f = \frac{f_s}{N} = \frac{3200}{1024} \approx 3.125\ \text{Hz} Δf=Nfs=10243200≈3.125 Hz

该量决定了频谱上相邻频点的间距。若目标峰值恰好位于两个频点之间，仅取单点会低估峰值，因此后续必须配合带宽窗口 ΔfBW\Delta f_{BW}ΔfBW 进行局部峰值提取。

3.5 窗函数与 FFT 处理

为减小有限时窗带来的频谱泄漏，采样序列在 FFT 前应施加窗函数。以汉宁窗为例：

w $m$ =0.5(1−cos⁡2πmN−1)(3-4) w $m$ = 0.5\left(1-\cos\frac{2\pi m}{N-1}\right) \tag{3-4} w $m$ =0.5(1−cosN−12πm)(3-4)

对任一轴向加速度序列 a $m$ a $m$ a $m$ ，其频域表示为：

X(k)=∑m=0N−1a $m$ w $m$ e−j2πNkm(3-5) X(k)=\sum_{m=0}^{N-1} a $m$ w $m$ e^{-j\frac{2\pi}{N}km} \tag{3-5} X(k)=m=0∑N−1a $m$ w $m$ e−jN2πkm(3-5)

在实际实现中，通常对 X、Y、Z 三轴分别进行 FFT，再在目标频带上提取幅值特征。

3.6 目标频带窗口设置

由于 FFT 频率分辨率有限，且真实系统存在转速波纹和结构频响展宽，因此不宜只读取单个离散频点。设目标中心频率为 fkf_kfk，则可在窗口

fk−ΔfBW, fk+ΔfBW\] \[f_k-\\Delta f_{BW},\\ f_k+\\Delta f_{BW}\] \[fk−ΔfBW, fk+ΔfBW

内提取局部峰值。ΔfBW\Delta f_{BW}ΔfBW 需要同时满足两点：

足以覆盖频率漂移和 FFT 栅栏效应。
不至于扩展到相邻谐波频段，引入串扰。

更具体地说，带宽窗口之所以要"配合"采样率和 FFT 一起设定，是因为它本质上是在回答两个问题：

目标峰值可能偏离理论频点多少？
为了不漏掉这个峰值，至少要在理论频点两侧留多宽的搜索余量？

常见的窗口选取逻辑如下：

先由采样率和 FFT 点数确定频率分辨率 Δf=fs/N\Delta f = f_s/NΔf=fs/N。
再给窗口设定一个不小于若干个频率分辨率的余量，避免单点漏峰。
最后检查窗口是否过宽，避免把邻近谐波或寄生峰一起纳入。

例如，若 fs=3200 Hzf_s=3200\ \text{Hz}fs=3200 Hz、N=1024N=1024N=1024，则：

Δf=3.125 Hz \Delta f = 3.125\ \text{Hz} Δf=3.125 Hz

如果只取理论频点一个 bin，那么目标峰值一旦偏在两个频点之间，就可能被低估。一个更稳妥的做法，是至少保留 3 倍频率分辨率作为下限：

ΔfBW,min≈3Δf≈9.4 Hz \Delta f_{BW,min} \approx 3\Delta f \approx 9.4\ \text{Hz} ΔfBW,min≈3Δf≈9.4 Hz

工程上通常会向上取整到 ±10 Hz\pm 10\ \text{Hz}±10 Hz 或 ±20 Hz\pm 20\ \text{Hz}±20 Hz，用于覆盖以下几类误差：

FFT 栅栏效应导致的单点偏差。
电机实际转速波纹造成的频率轻微漂移。
结构共振峰本身不是理想尖峰，而是具有一定展宽。

下面给出一个完整示例。假设理论目标频率为 fk=1500 Hzf_k = 1500\ \text{Hz}fk=1500 Hz，FFT 分辨率仍为 3.125 Hz3.125\ \text{Hz}3.125 Hz。若取：

ΔfBW=20 Hz \Delta f_{BW} = 20\ \text{Hz} ΔfBW=20 Hz

则实际搜索区间为：

$1480,1520$ Hz $1480,1520$ \ \text{Hz} $1480,1520$ Hz

这意味着算法不会只盯住 1500 Hz 单点，而是会在该区间内寻找局部最大值。若真实峰值由于机械漂移落在 1492 Hz 或 1508 Hz，仍能被窗口正确抓到。

但窗口也不能无限放大。设相邻谐波峰分别位于 1500 Hz 和 1600 Hz，则窗口半宽必须满足：

ΔfBW<1600−15002=50 Hz \Delta f_{BW} < \frac{1600-1500}{2} = 50\ \text{Hz} ΔfBW<21600−1500=50 Hz

否则窗口就有可能越过两个峰之间的分界，把邻近谐波一起纳入，导致搜索目标失真。

因此，可以把带宽窗口理解为"围绕理论频点画一个有限宽度的搜索框"。这个搜索框既要足够宽，防止漏掉真实峰值；又要足够窄，防止抓到不该抓的邻近峰。对轻载步进系统，一个常用且易实现的经验范围是：

下限不低于 3Δf3\Delta f3Δf。
经验值常取 ±10 Hz\pm 10\ \text{Hz}±10 Hz 到 ±30 Hz\pm 30\ \text{Hz}±30 Hz。
上限必须小于相邻谐波间距的一半。

3.7 三轴综合振动代价函数

为避免单轴观测带来的方向偏置，本文采用三轴频域幅值的欧几里得范数构建代价函数：

J(ftarget)=max⁡k∈ $fk-ΔfBW, fk+ΔfBW$ ∣X(k)∣2+∣Y(k)∣2+∣Z(k)∣2(3-6) J(f_{target}) = \max_{k \in $f_k-\\Delta f_{BW},\\ f_k+\\Delta f_{BW}$ }\sqrt{|X(k)|^2+|Y(k)|^2+|Z(k)|^2} \tag{3-6} J(ftarget)=k∈ $fk-ΔfBW, fk+ΔfBW$ max∣X(k)∣2+∣Y(k)∣2+∣Z(k)∣2 (3-6)

该定义具有两个优点：

对传感器安装方向不敏感，具有较好的旋转不变性。
能反映空间整体振动水平，避免单轴最优而整机并不最优的情况。

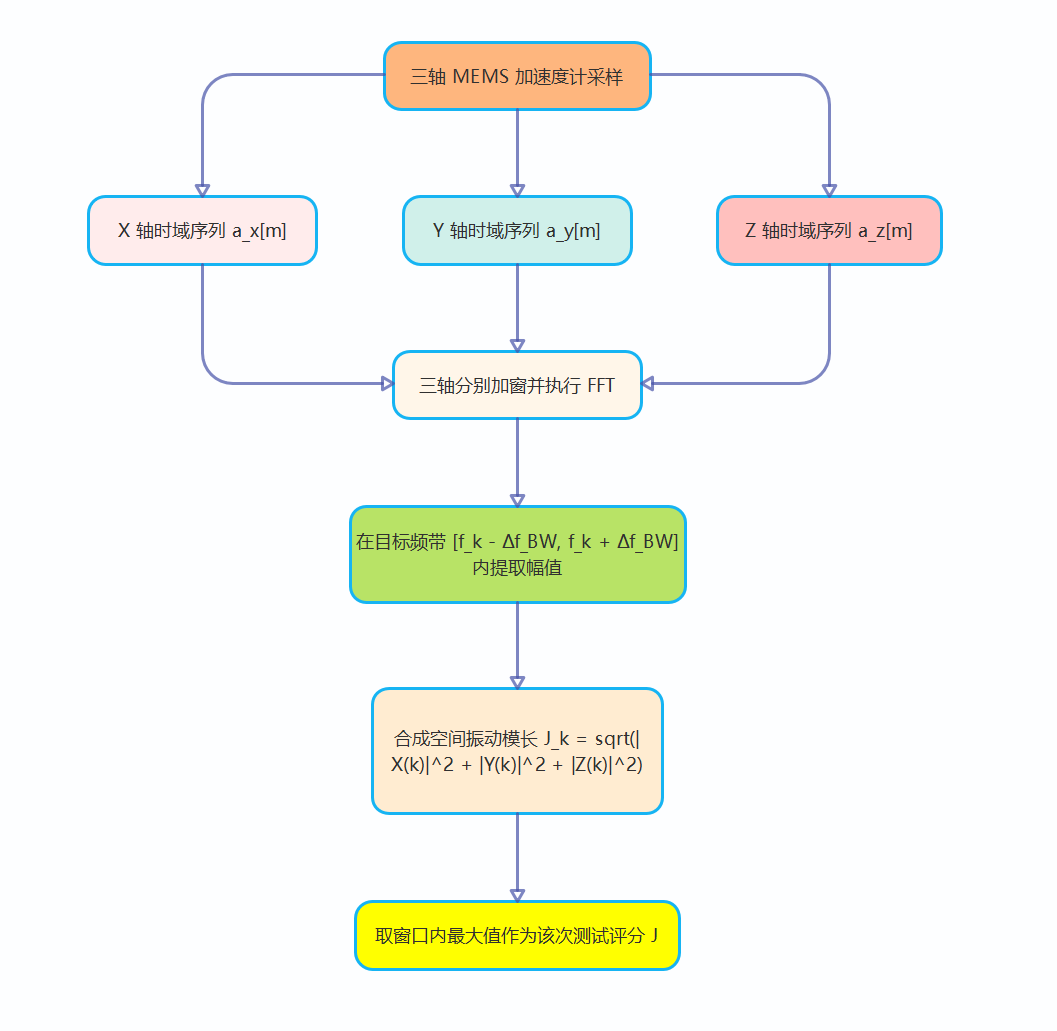

其数据处理过程可进一步表示为：

例如，在某次测试中，目标频带内某一点的三轴幅值分别为 ∣X∣=0.8|X|=0.8∣X∣=0.8、∣Y∣=0.6|Y|=0.6∣Y∣=0.6、∣Z∣=0.3|Z|=0.3∣Z∣=0.3，则综合评分为：

J=0.82+0.62+0.32=1.09≈1.044 J = \sqrt{0.8^2+0.6^2+0.3^2} = \sqrt{1.09} \approx 1.044 J=0.82+0.62+0.32 =1.09 ≈1.044

若另一组参数使得三轴幅值变为 0.50.50.5、0.40.40.4、0.20.20.2，则有：

J=0.52+0.42+0.22=0.45≈0.671 J = \sqrt{0.5^2+0.4^2+0.2^2} = \sqrt{0.45} \approx 0.671 J=0.52+0.42+0.22 =0.45 ≈0.671

由于第二组参数对应的 JJJ 更小，因此说明其在空间总体振动抑制上更优。

3.8 本章小结

本章建立了从速度到目标频率、从采样到 FFT、从频域特征到代价函数的完整测量链路。该链路为后续参数搜索提供了可重复、可量化的评价标准。

4. 参数辨识与优化算法

4.1 优化问题定义

给定速度、方向和目标谐波阶次后，需要求解参数对 (A,ϕ)(A,\phi)(A,ϕ)，使代价函数 JJJ 最小：

min⁡A,ϕJ(A,ϕ)(4-1) \min_{A,\phi} J(A,\phi) \tag{4-1} A,ϕminJ(A,ϕ)(4-1)

该问题通常是非凸的，且每次评价都需要真实运动和实际采样，因此属于典型的高代价黑盒优化问题。工程上常用两类方法：方案 A 为分步贪心搜索，方案 B 为贝叶斯优化。前者强调实现简单，后者强调全局搜索效率。

4.2 方案 A：分步贪心搜索

方案 A 的核心思想是把二维搜索拆分成两个一维问题：先找相位，再找幅值。这样做的原因是相位对破坏性干涉的影响通常更敏感，先把相位调到接近最优，后续的幅值搜索会更稳定。

4.2.1 第一步：固定幅值，搜索相位

设初始测试幅值为 AinitA_{init}Ainit。在第一步中，算法保持 A=AinitA=A_{init}A=Ainit 不变，只在相位区间内搜索最优的 ϕ\phiϕ。常见做法是先粗扫，再局部细化：

以较大步长在 $0,2π$ $0,2\\pi$ $0,2π$ 上扫描，找到若干低谷区域。
选择最低谷附近作为局部搜索起点。
使用更小步长继续比较，直到相位收敛。

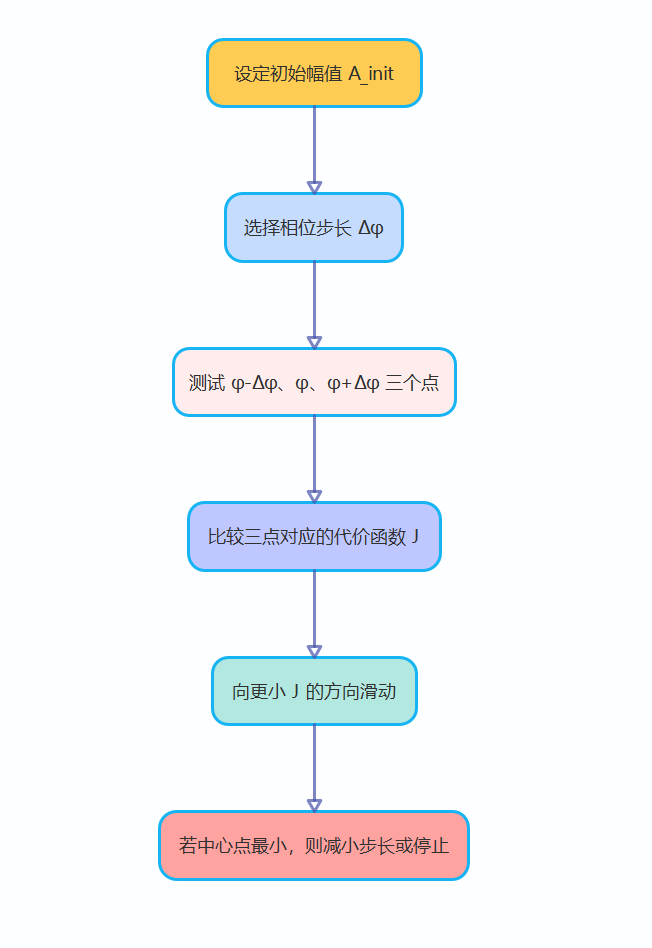

其执行流程可写为：

这一步的目标不是立刻得到最终参数对，而是先找到一个足够接近反相抵消条件的相位值 ϕopt\phi_{opt}ϕopt。

4.2.2 第二步：固定相位，搜索幅值

当 ϕopt\phi_{opt}ϕopt 确定后，算法进入第二步。此时相位保持不变，只沿幅值方向搜索 AAA。搜索逻辑与相位完全一致，只是搜索变量换成了补偿幅值：

固定 ϕ=ϕopt\phi = \phi_{opt}ϕ=ϕopt。
测试 A−ΔAA-\Delta AA−ΔA、AAA、A+ΔAA+\Delta AA+ΔA 三个点。
若左侧或右侧更优，则向对应方向滑动。
当中心点成为局部最小值时，得到 AoptA_{opt}Aopt。

从物理意义上看，若相位已经接近最优，则改变幅值就是在判断"补偿过小、刚好合适还是补偿过大"。因此这一阶段通常比相位搜索更容易收敛。

4.2.3 STEP_SLIDE 的三点滑动机制

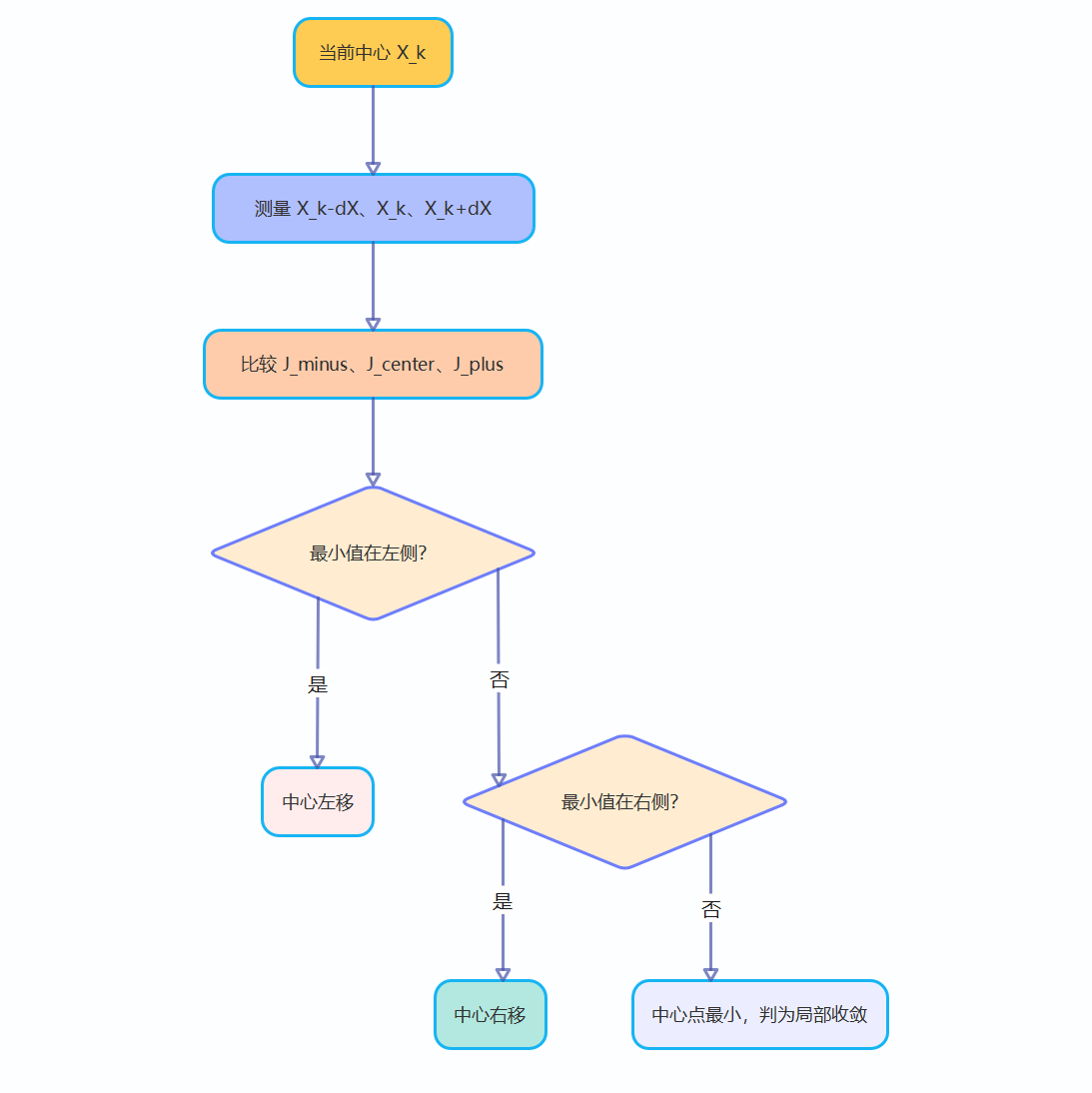

无论优化变量是 ϕ\phiϕ 还是 AAA，底层都可以统一用三点滑动法实现。设当前搜索中心为 XkX_kXk，步长为 dXdXdX，则测试三点：

Xk−dX→JminusX_k-dX \rightarrow J_{minus}Xk−dX→Jminus
Xk→JcenterX_k \rightarrow J_{center}Xk→Jcenter
Xk+dX→JplusX_k+dX \rightarrow J_{plus}Xk+dX→Jplus

其判据如下：

若 JminusJ_{minus}Jminus 最小，说明更优点在左侧。
若 JplusJ_{plus}Jplus 最小，说明更优点在右侧。
若 JcenterJ_{center}Jcenter 最小，说明当前已落入局部谷底。

可以将它理解为"离散版梯度下降"，只不过不显式计算导数，而是直接通过三次真实测量判断下降方向。

4.2.4 方案 A 的工程例子

假设某一速度点下，当前固定幅值为 A=30A=30A=30，搜索相位。若测试结果为：

ϕ=0∘→J=10.0\phi=0^\circ \rightarrow J=10.0ϕ=0∘→J=10.0
ϕ=10∘→J=9.2\phi=10^\circ \rightarrow J=9.2ϕ=10∘→J=9.2
ϕ=−10∘→J=10.5\phi=-10^\circ \rightarrow J=10.5ϕ=−10∘→J=10.5

由于右侧点最小，说明更优相位在正方向。随后继续测试 20∘20^\circ20∘、30∘30^\circ30∘ 直到 90∘90^\circ90∘ 附近。如果测得：

ϕ=90∘→J=4.0\phi=90^\circ \rightarrow J=4.0ϕ=90∘→J=4.0
ϕ=100∘→J=4.2\phi=100^\circ \rightarrow J=4.2ϕ=100∘→J=4.2

则可判断最优相位位于 90∘90^\circ90∘ 附近。再固定该相位搜索幅值。若依次得到：

A=40→J=3.8A=40 \rightarrow J=3.8A=40→J=3.8
A=50→J=2.6A=50 \rightarrow J=2.6A=50→J=2.6
A=60→J=2.0A=60 \rightarrow J=2.0A=60→J=2.0
A=70→J=2.4A=70 \rightarrow J=2.4A=70→J=2.4

则说明最优幅值位于 A=60A=60A=60 附近，最终得到参数对 (Aopt,ϕopt)=(60,90∘)(A_{opt},\phi_{opt})=(60,90^\circ)(Aopt,ϕopt)=(60,90∘)。

方案 A 的优点是计算量低、容易下沉到 MCU；缺点是如果初始点靠近伪局部极小值，就可能收敛到局部最优而不是全局最优。

4.3 方案 B：贝叶斯优化

当系统具备上位机算力时，可采用贝叶斯优化对 (A,ϕ)(A,\phi)(A,ϕ) 联合求解。与方案 A 不同，方案 B 不先拆分变量，而是把二维参数空间整体看作一个待搜索平面，再用代理模型预测哪些区域最值得继续测试。

4.3.1 基本流程

贝叶斯优化通常包含以下四步：

先在参数空间内选少量点做初始测试。
用这些真实样本建立代理模型，例如高斯过程模型。
用采集函数在"去已知低谷附近继续细找"和"去未知区域继续探索"之间做平衡。
选择新的测试点，执行真实测量，再更新模型。

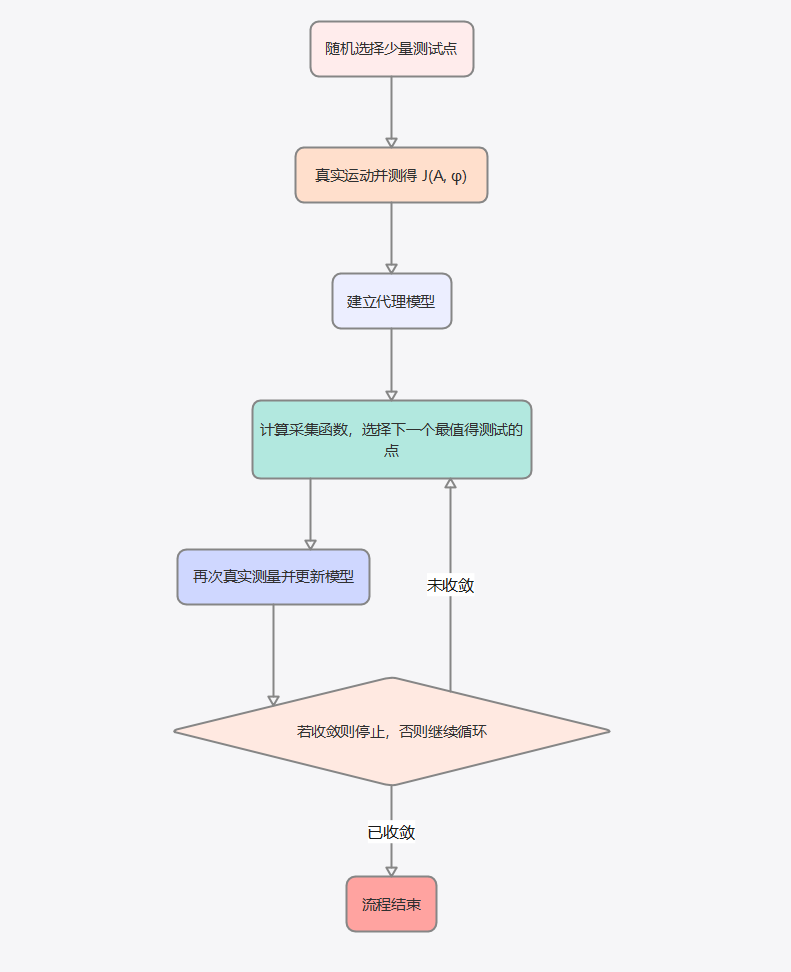

其流程可以概括为：

这种方法的关键优势在于，每一次新测试都不是盲试，而是利用已有样本信息做"最有价值的一次试探"。

4.3.2 方案 B 的工程例子

仍以上节的同一速度点为例，假设真实最优点位于 (60,90∘)(60,90^\circ)(60,90∘)，但系统并不知道。贝叶斯优化可能先随机选取三组样本：

(0,0∘)→J=10.0(0,0^\circ) \rightarrow J=10.0(0,0∘)→J=10.0
(100,180∘)→J=15.0(100,180^\circ) \rightarrow J=15.0(100,180∘)→J=15.0
(50,−90∘)→J=5.5(50,-90^\circ) \rightarrow J=5.5(50,−90∘)→J=5.5

此时模型会认为第三个点附近较优，但右上区域样本极少、不确定性很高。采集函数综合"低均值"和"高方差"后，可能选择 (55,80∘)(55,80^\circ)(55,80∘) 作为下一次测试点。若真实测得：

(55,80∘)→J=2.5 (55,80^\circ) \rightarrow J=2.5 (55,80∘)→J=2.5

则模型会迅速把低谷区域收缩到该点附近。随后再测试：

(60,90∘)→J=2.0 (60,90^\circ) \rightarrow J=2.0 (60,90∘)→J=2.0

即可定位真正最优点。和方案 A 相比，方案 B 往往能用更少的测试次数避开伪局部极小值，但前提是系统具备更高的软件复杂度和计算资源。

4.4 两类方法的工程比较

比较项	方案 A：分步贪心搜索	方案 B：贝叶斯优化
搜索变量处理	先相位后幅值，分两步	幅值与相位联合搜索
计算资源	低	中到高
实现复杂度	低	高
对初值敏感性	高	低
局部最优风险	较高	较低
物理测试次数	中等	通常更少
典型部署位置	MCU 本地标定	上位机辅助标定
适用场景	快速、低成本、可接受局部解	追求更高精度和更少试次

4.5 本章小结

本章将参数辨识归纳为非凸黑盒优化问题，并给出了两类典型解法。方案 A 适合嵌入式控制器上的低成本实现，方案 B 更适合上位机参与的高效全局标定。对而言，可以把两者理解为"简单但可能卡在局部谷底"和"更聪明但实现更复杂"这两类典型工程取舍。

5. 全速域标定与参数插值

5.1 离散速度节点标定

由于不同速度会激发不同频段的结构模态，单一参数对无法覆盖整个速度范围。因此，应在多个速度节点分别完成参数标定。例如，对速度集合

V={±50, ±100, ±150, ..., ±300} mm/s \mathcal{V}=\{\pm 50,\ \pm100,\ \pm150,\ \dots,\ \pm300\}\ \text{mm/s} V={±50, ±100, ±150, ..., ±300} mm/s

中的每个点，分别求得对应的最优参数 (Aopt,ϕopt)(A_{opt},\phi_{opt})(Aopt,ϕopt)，并形成带方向信息的查找表。

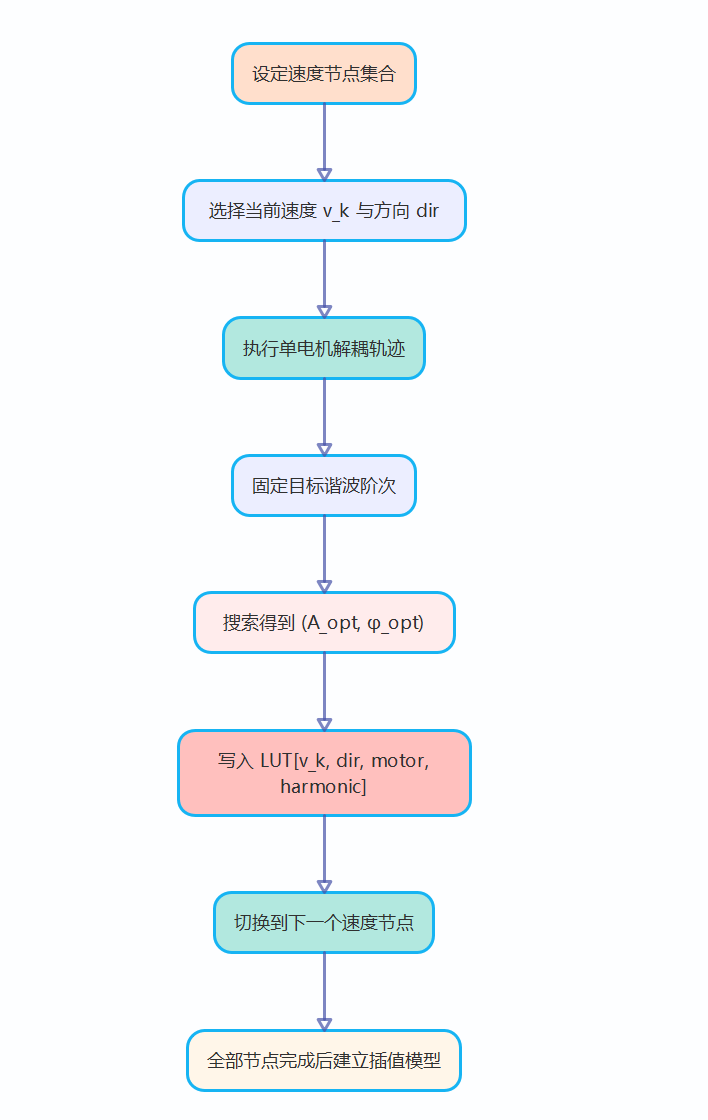

一个适合教学和实现的离散打点流程如下：

这样得到的不是单个最优点，而是一张随速度和方向变化的参数地图。在线运行时，控制器从这张地图上读取或插值出当前所需补偿量。

5.2 方法 A：一阶线性插值

当实际运行速度 vvv 位于相邻节点 $vk,vk+1$ $v_k,v_{k+1}$ $vk,vk+1$ 之间时，可先采用一阶线性插值。该方法默认参数在两个已知节点之间近似线性变化，优点是实现简单，适合 MCU 实时运算。

α=v−vkvk+1−vk,α∈ $0,1$ (5-1) \alpha = \frac{v-v_k}{v_{k+1}-v_k},\qquad \alpha\in $0,1$ \tag{5-1} α=vk+1−vkv−vk,α∈ $0,1$ (5-1)

A(v)=(1−α)Ak+αAk+1(5-2) A(v)=(1-\alpha)A_k+\alpha A_{k+1} \tag{5-2} A(v)=(1−α)Ak+αAk+1(5-2)

ϕ(v)=ϕk+α(ϕk+1−ϕk)(5-3) \phi(v)=\phi_k+\alpha(\phi_{k+1}-\phi_k) \tag{5-3} ϕ(v)=ϕk+α(ϕk+1−ϕk)(5-3)

其执行步骤可以概括为：先找到相邻速度节点，再计算权重 α\alphaα，最后分别对幅值与相位做线性过渡。该方法实现最简单，但在节点交界处导数不连续，动态性能一般。

5.3 方法 B：最小二乘全局拟合

若希望以较少参数描述整段速度范围，可对幅值或相位分别拟合多项式。该方法的思路不是"通过每一个点"，而是"寻找整体误差最小的一条平滑曲线"。例如：

A(v)=p0+p1v+p2v2+⋯+pMvM(5-4) A(v)=p_0+p_1v+p_2v^2+\cdots+p_Mv^M \tag{5-4} A(v)=p0+p1v+p2v2+⋯+pMvM(5-4)

通过最小化残差平方和：

min⁡p0,...,pM∑i=1K(A(vi)−Ameasured(vi))2(5-5) \min_{p_0,\dots,p_M}\sum_{i=1}^{K}\left(A(v_i)-A_{measured}(v_i)\right)^2 \tag{5-5} p0,...,pMmini=1∑K(A(vi)−Ameasured(vi))2(5-5)

得到全局拟合系数。若采用一阶拟合 y=kv+by = kv + by=kv+b，则斜率和截距可由下式求得：

k=n∑viyi−∑vi∑yin∑vi2−(∑vi)2 k = \frac{n\sum v_iy_i - \sum v_i\sum y_i}{n\sum v_i^2-(\sum v_i)^2} k=n∑vi2−(∑vi)2n∑viyi−∑vi∑yi

b=∑yi−k∑vin b = \frac{\sum y_i-k\sum v_i}{n} b=n∑yi−k∑vi

其中，yiy_iyi 可以表示幅值数据，也可以表示相位数据。该方法计算平滑，但不一定穿过所有标定点，可能牺牲局部精度。若系统参数随速度变化较平缓，它可以显著压缩存储量；若真实曲线存在局部陡变，则可能出现欠拟合。

5.4 方法 C：三次样条插值

若要求插值结果经过所有测点，同时在节点处保持较高平滑性，可采用三次样条插值。对区间 $vk,vk+1$ $v_k,v_{k+1}$ $vk,vk+1$ 构造：

Sk(v)=ak+bk(v−vk)+ck(v−vk)2+dk(v−vk)3(5-6) S_k(v)=a_k+b_k(v-v_k)+c_k(v-v_k)^2+d_k(v-v_k)^3 \tag{5-6} Sk(v)=ak+bk(v−vk)+ck(v−vk)2+dk(v−vk)3(5-6)

并在拼接节点上满足函数值、一阶导数和二阶导数连续。若采用自然边界条件，则端点二阶导数取零。对于只有 3 个等距节点的教学示例，样条求解可以简化为先求二阶导数参数 M1,M2,M3M_1,M_2,M_3M1,M2,M3，再代回分段公式求目标点的函数值。该方法通常比线性插值更平滑，也比高阶全局多项式更稳定，因此更适合作为工程实现方案。

5.5 相位解卷绕处理

相位是模 2π2\pi2π 变量，直接拟合或插值可能在 000 与 2π2\pi2π 的边界产生跳变。因此在方法 B 和方法 C 中，通常都应先进行解卷绕：

ϕunwrap(k)=ϕunwrap(k−1)+wrapToPi⁡(ϕmeasured(k)−ϕunwrap(k−1))(5-7) \phi_{unwrap}(k)=\phi_{unwrap}(k-1)+\operatorname{wrapToPi}\left(\phi_{measured}(k)-\phi_{unwrap}(k-1)\right) \tag{5-7} ϕunwrap(k)=ϕunwrap(k−1)+wrapToPi(ϕmeasured(k)−ϕunwrap(k−1))(5-7)

拟合完成后再对输出取模还原。该步骤对相位拟合和插值的稳定性十分关键。

5.6 三种方法的演算实例

设已标定得到三组数据：

速度 vvv	幅值 AAA	相位 ϕ\phiϕ
100 mm/s100\ \text{mm/s}100 mm/s	50	30∘30^\circ30∘
150 mm/s150\ \text{mm/s}150 mm/s	80	70∘70^\circ70∘
200 mm/s200\ \text{mm/s}200 mm/s	100	120∘120^\circ120∘

若当前运行速度为 130 mm/s130\ \text{mm/s}130 mm/s，下面分别演示方法 A、B、C 的求解过程。

演算 1：方法 A

线性插值权重为：

α=130−100150−100=0.6 \alpha = \frac{130-100}{150-100}=0.6 α=150−100130−100=0.6

因此幅值与相位分别为：

A(130)=50+0.6×(80−50)=68 A(130)=50+0.6\times(80-50)=68 A(130)=50+0.6×(80−50)=68

ϕ(130)=30∘+0.6×(70∘−30∘)=54∘ \phi(130)=30^\circ+0.6\times(70^\circ-30^\circ)=54^\circ ϕ(130)=30∘+0.6×(70∘−30∘)=54∘

结论是：方法 A 得到 A(130)=68A(130)=68A(130)=68、ϕ(130)=54∘\phi(130)=54^\circϕ(130)=54∘。它最容易实现，但相邻区间拼接时会形成折线。

演算 2：方法 B

为了便于手工计算，设采用一阶全局拟合 y=kv+by = kv + by=kv+b。下面分别对幅值和相位求拟合直线。

第一步，先处理幅值数据 (100,50)(100,50)(100,50)、(150,80)(150,80)(150,80)、(200,100)(200,100)(200,100)。令 n=3n=3n=3，则：

∑vi=100+150+200=450 \sum v_i = 100+150+200 = 450 ∑vi=100+150+200=450

∑vi2=1002+1502+2002=72500 \sum v_i^2 = 100^2+150^2+200^2 = 72500 ∑vi2=1002+1502+2002=72500

∑Ai=50+80+100=230 \sum A_i = 50+80+100 = 230 ∑Ai=50+80+100=230

∑viAi=100×50+150×80+200×100=37000 \sum v_iA_i = 100\times50 + 150\times80 + 200\times100 = 37000 ∑viAi=100×50+150×80+200×100=37000

代入上面的斜率与截距公式，可得：

kA=3×37000−450×2303×72500−4502=111000−103500217500−202500=750015000=0.5 k_A = \frac{3\times37000 - 450\times230}{3\times72500 - 450^2} = \frac{111000 - 103500}{217500 - 202500} = \frac{7500}{15000} = 0.5 kA=3×72500−45023×37000−450×230=217500−202500111000−103500=150007500=0.5

bA=230−0.5×4503=53≈1.67 b_A = \frac{230 - 0.5\times450}{3} = \frac{5}{3} \approx 1.67 bA=3230−0.5×450=35≈1.67

因此幅值拟合直线为：

A(v)≈0.5v+1.67 A(v) \approx 0.5v + 1.67 A(v)≈0.5v+1.67

代入 v=130v=130v=130，得到：

A(130)≈0.5×130+1.67=66.67 A(130) \approx 0.5\times130 + 1.67 = 66.67 A(130)≈0.5×130+1.67=66.67

第二步，再处理相位数据 (100,30∘)(100,30^\circ)(100,30∘)、(150,70∘)(150,70^\circ)(150,70∘)、(200,120∘)(200,120^\circ)(200,120∘)。此时：

∑ϕi=30+70+120=220 \sum \phi_i = 30+70+120 = 220 ∑ϕi=30+70+120=220

∑viϕi=100×30+150×70+200×120=37500 \sum v_i\phi_i = 100\times30 + 150\times70 + 200\times120 = 37500 ∑viϕi=100×30+150×70+200×120=37500

代入同样的公式，有：

kϕ=3×37500−450×22015000=112500−9900015000=0.9 k_{\phi} = \frac{3\times37500 - 450\times220}{15000} = \frac{112500 - 99000}{15000} = 0.9 kϕ=150003×37500−450×220=15000112500−99000=0.9

bϕ=220−0.9×4503=−61.67 b_{\phi} = \frac{220 - 0.9\times450}{3} = -61.67 bϕ=3220−0.9×450=−61.67

因此相位拟合直线为：

ϕ(v)≈0.9v−61.67 \phi(v) \approx 0.9v - 61.67 ϕ(v)≈0.9v−61.67

代入后有：

ϕ(130)≈0.9×130−61.67=55.33∘ \phi(130) \approx 0.9\times130 - 61.67 = 55.33^\circ ϕ(130)≈0.9×130−61.67=55.33∘

方法 B 的特点是结果整体平滑，但它不保证经过全部原始测点，因此更适合曲线总体趋势稳定、且希望降低存储量的场景。

演算 3：方法 C

若采用三次样条插值，则会在区间 $100,150$ $100,150$ $100,150$ 上构造一段三次多项式，并保证与相邻区间在一阶、二阶导数上连续。为了能够手工跟算，这里采用 3 个等距节点、自然边界条件的最简情形。

第一步，定义等距步长：

h=150−100=50 h = 150-100 = 50 h=150−100=50

自然边界条件意味着：

M1=0,M3=0 M_1 = 0, \qquad M_3 = 0 M1=0,M3=0

对 3 个等距节点，内部节点的二阶导数满足：

M1+4M2+M3=6h2(y1−2y2+y3) M_1 + 4M_2 + M_3 = \frac{6}{h^2}(y_1 - 2y_2 + y_3) M1+4M2+M3=h26(y1−2y2+y3)

第二步，先对幅值数据 50,80,10050,80,10050,80,100 求 M2M_2M2。有：

y1−2y2+y3=50−2×80+100=−10 y_1 - 2y_2 + y_3 = 50 - 2\times80 + 100 = -10 y1−2y2+y3=50−2×80+100=−10

4M2=62500(−10)=−0.024 4M_2 = \frac{6}{2500}(-10) = -0.024 4M2=25006(−10)=−0.024

M2=−0.006 M_2 = -0.006 M2=−0.006

第三步，定义目标点在区间 $100,150$ $100,150$ $100,150$ 上的左右权重：

λ=150−13050=0.4,t=130−10050=0.6 \lambda = \frac{150-130}{50} = 0.4, \qquad t = \frac{130-100}{50} = 0.6 λ=50150−130=0.4,t=50130−100=0.6

于是样条函数可写为：

SA(130)=M1h26λ3+M2h26t3+(A1−M1h26)λ+(A2−M2h26)t S_A(130)=M_1\frac{h^2}{6}\lambda^3 + M_2\frac{h^2}{6}t^3 + \left(A_1-M_1\frac{h^2}{6}\right)\lambda + \left(A_2-M_2\frac{h^2}{6}\right)t SA(130)=M16h2λ3+M26h2t3+(A1−M16h2)λ+(A2−M26h2)t

因为 M1=0M_1=0M1=0，且

M2h26=−0.006×25006=−2.5 M_2\frac{h^2}{6} = -0.006\times\frac{2500}{6} = -2.5 M26h2=−0.006×62500=−2.5

所以：

SA(130)=(−2.5)(0.6)3+50(0.4)+(80+2.5)(0.6) S_A(130)=(-2.5)(0.6)^3 + 50(0.4) + (80+2.5)(0.6) SA(130)=(−2.5)(0.6)3+50(0.4)+(80+2.5)(0.6)

SA(130)=−2.5×0.216+20+82.5×0.6=−0.54+20+49.5=68.96 S_A(130)= -2.5\times0.216 + 20 + 82.5\times0.6 = -0.54 + 20 + 49.5 = 68.96 SA(130)=−2.5×0.216+20+82.5×0.6=−0.54+20+49.5=68.96

第四步，对相位数据 30∘,70∘,120∘30^\circ,70^\circ,120^\circ30∘,70∘,120∘ 做同样处理。此时：

y1−2y2+y3=30−2×70+120=10 y_1 - 2y_2 + y_3 = 30 - 2\times70 + 120 = 10 y1−2y2+y3=30−2×70+120=10

4M2ϕ=62500(10)=0.024 4M_2^{\phi} = \frac{6}{2500}(10) = 0.024 4M2ϕ=25006(10)=0.024

M2ϕ=0.006 M_2^{\phi} = 0.006 M2ϕ=0.006

进一步有：

M2ϕh26=0.006×25006=2.5 M_2^{\phi}\frac{h^2}{6} = 0.006\times\frac{2500}{6} = 2.5 M2ϕ6h2=0.006×62500=2.5

所以相位样条值为：

Sϕ(130)=2.5(0.6)3+30(0.4)+(70−2.5)(0.6) S_{\phi}(130)=2.5(0.6)^3 + 30(0.4) + (70-2.5)(0.6) Sϕ(130)=2.5(0.6)3+30(0.4)+(70−2.5)(0.6)

Sϕ(130)=2.5×0.216+12+67.5×0.6=0.54+12+40.5=53.04∘ S_{\phi}(130)= 2.5\times0.216 + 12 + 67.5\times0.6 = 0.54 + 12 + 40.5 = 53.04^\circ Sϕ(130)=2.5×0.216+12+67.5×0.6=0.54+12+40.5=53.04∘

因此，方法 C 的结果为：

A(130)=68.96,ϕ(130)=53.04∘ A(130)=68.96, \qquad \phi(130)=53.04^\circ A(130)=68.96,ϕ(130)=53.04∘

该结果的价值在于，它不仅接近原始测点趋势，而且在速度连续变化时具有更平滑的一阶、二阶导数特性。

三种方法的比较

方法	是否经过全部测点	平滑性	实现难度	适用场景
方法 A：线性插值	是	一般	低	MCU 实时计算、快速验证
方法 B：全局拟合	否	高	中	参数压缩、总体趋势建模
方法 C：三次样条	是	高	中	在线控制、兼顾精度与平滑性

5.7 本章小结

本章说明了为什么必须进行全速域离散标定，并比较了三类常用过渡方法。综合精度、平滑性与实现复杂度，三次样条插值通常是更均衡的工程选择。

6. 工程实现建议

6.1 标定流程建议

为保证标定结果可复现，建议采用以下流程：

固定传感器安装位置和安装方向。
按架构选择单电机解耦轨迹。
对每个速度节点分别进行正向和反向标定。
每个测试点重复采样多次，并取统计稳定值。
对异常点进行复测，而不是直接参与插值。

6.2 在线运行流程

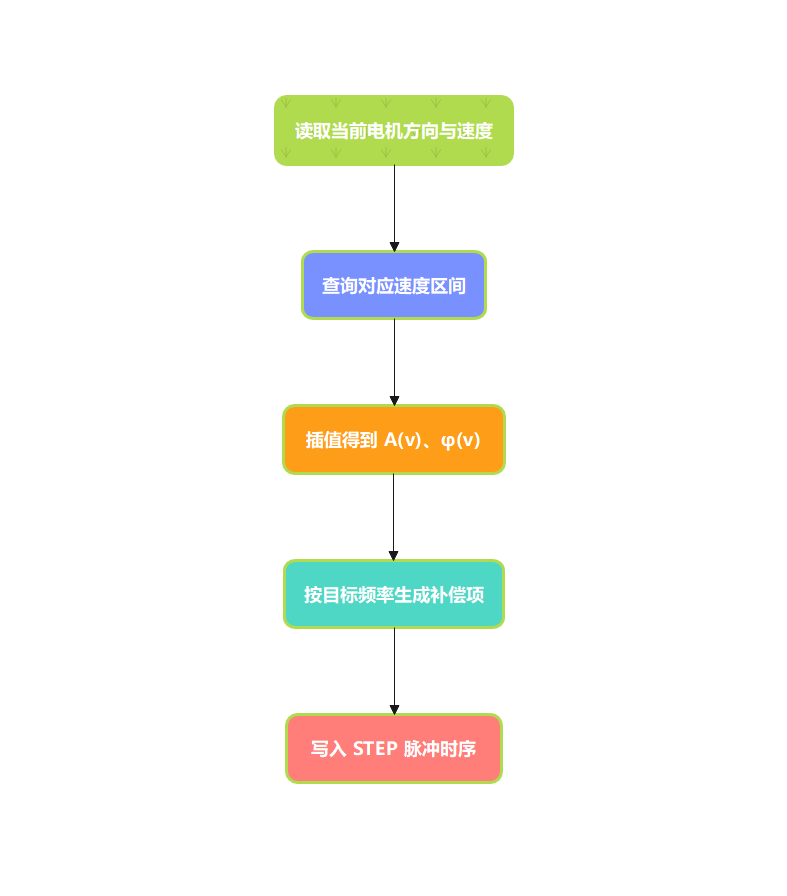

在线运行时，控制器可按照以下顺序工作：

该流程适合在主控固件中以查表加轻量插值的方式实现，实时开销较低。

6.3 参数存储与维护

建议将正反向参数、不同电机参数以及不同谐波阶次参数分开存储，避免查询逻辑混乱。若设备经过以下操作，应考虑重新标定：

更换电机、驱动器或皮带轮。
调整皮带张力或导轨预紧。
明显改变平台负载。
机架结构件拆装后重新组装。

6.4 误差来源与调试建议

工程调试中常见误差来源包括：

传感器安装不牢，导致高频响应失真。
采样率不足，引起混叠。
解耦轨迹选择不当，导致多电机串扰。
速度节点过稀，导致在线补偿过渡不准。
相位插值未解卷绕，造成跨界跳变。

因此，调试优先级通常应为：先保证测量链路可信，再优化搜索策略，最后优化插值模型。

6.5 本章小结

本章从落地实施角度给出了标定、存储、在线调用与调试建议。对于多数开环步进平台，可靠的测量与清晰的参数管理往往比复杂算法更重要。

7. 方案评估与结论

7.1 与闭环 FOC 谐波补偿的比较

比较项	本文方法	典型闭环 FOC 补偿
控制对象	STEP 脉冲时序	电流环或转矩环
依赖硬件	低	高
实施位置	运动指令发送端	驱动内部闭环
适用系统	开环步进平台	伺服或高性能闭环系统
全速域覆盖能力	依赖多速度节点标定和插值，可覆盖常用速度范围	依赖闭环反馈，可在连续速度范围内实时调节
实时性	在线查表和调制开销低，但参数更新主要依赖离线模型	在线补偿能力强，但要求控制器和采样链路具备较高实时带宽
在线适应能力	一般	较强

本文方法的优势在于硬件成本低、部署门槛低、可兼容大量现有开源控制平台；不足在于全速域覆盖主要依赖离线速度节点密度，实时更新能力弱于 FOC 类闭环系统。换言之，本文方法更像"先标定、后调用"的前馈方案，而 FOC 更像"边运行、边修正"的在线反馈方案。

7.2 工程局限性

本文方案的主要限制如下：

补偿参数依赖离线标定，难以完全应对长期漂移。
全速域标定时间较长，特别是在双向、多电机、多谐波条件下。
对高加速度瞬态工况，静态速度节点插值无法完全描述真实动态响应。
若系统已经具备高带宽闭环控制，则本文方法的收益可能下降，甚至与原有控制环冲突。

7.3 结论

本文围绕开环步进系统的谐波噪声问题，构建了一套基于步进脉冲相位调制的前馈降噪方法。通过建立谐波机理模型、设计三轴振动测量与频域评价方法、引入参数辨识算法，并结合全速域标定与插值策略，形成了从理论到工程实现的完整技术链路。

从工程角度看，该方法特别适合硬件预算有限、但希望显著改善高速运行噪声的运动平台。若后续能够结合在线状态估计、自适应更新或更精细的动态模型，其应用范围和稳定性仍有进一步提升空间。
