在视频编码领域，GOP（Group of Pictures，图像群组）**是决定视频压缩效率、网络抗丢包能力以及用户快进/快退体验的核心结构。在 H.265/HEVC 标准中，GOP 的设计相比于上一代 H.264/AVC 发生了翻天覆地的变化。它不仅继承了传统的预测链概念，更引入了**分层B帧（Hierarchical B-pictures）、全新的NALU类型 以及更加弹性的参考帧管理机制。

什么是 GOP？它的核心作用是什么？

简单来说，GOP 就是一个独立可解码的视频帧序列。它规定了视频帧是如何组织、如何相互参考以及如何排列的。一个 GOP 总是以一个关键帧（I帧或其变体）开始，后面跟随若干个预测帧（P帧或B帧），直到下一个关键帧出现。

在 HEVC 中，GOP 的作用主要体现在以下三个核心维度：

压缩效率（Compression Efficiency）：通过合理的 GOP 结构，编码器可以最大化利用视频在时间轴上的相关性（帧间预测），用极少的空间记录画面的运动变化。
随机访问与快进快退（Random Access）：视频不能只能从头播放。当用户拖动进度条、或者直播刚打开时，解码器必须找到最近的一个 GOP 起始点（关键帧）才能开始画面渲染。GOP 越短，随机访问越快，但码率也会随之上升。
容错与抗丢包（Error Resilience）：网络传输必然存在丢包。因为帧间预测存在"误差漂移"，一旦参考帧丢失，后面的帧都会花屏。GOP 的出现能够阶段性地"重置"预测链，将传输错误控制在单个 GOP 内部，防止花屏无限蔓延。

HEVC 中的帧类型与全新 NALU 定义

理解 HEVC 的 GOP，首先要认识它内部的"原子"------各种帧类型（Slices）。HEVC 除了保留传统的 I/P/B 概念外，在协议层（NAL Unit）对它们进行了更严谨的重新划分：

传统的三大帧类型

I 帧（Intra-coded picture，帧内预测帧）：不参考任何其他图像，只利用当前画面内部的空间相关性进行压缩。它是 GOP 的领头羊，体积最大，但可以独立解码。
P 帧（Predictive-coded picture，前向预测帧） ：只能参考它前面已经解码的图像。它通过运动估计找出物体的位移，只记录"残差"，体积显著小于 I 帧。
B 帧（Bi-directional predictive-coded picture，双向预测帧） ：既可以参考过去的帧，也可以参考未来的帧。在 HEVC 中，B 帧的地位得到了史诗级提升，B 帧不仅可以被其他 B 帧参考（可作为参考帧），而且在主流配置中几乎完全取代了 P 帧。

HEVC 独有的 IRAP（Intra Random Access Point）图像

HEVC 不再单纯谈"I帧"，而是引入了 IRAP（帧内随机访问点） 概念，并将其细分为以下几种关键的 NALU（网络抽象层单元）类型：

IDR 帧（Instantaneous Decoding Refresh，即时解码刷新） ：最严格的关键帧。当解码器遇到 IDR 帧时，会立即清空参考帧缓冲区（DPB）。这意味着，IDR 帧后面的任何图像，绝对不允许参考 IDR 帧前面的任何图像。IDR 是绝对的物理隔离点。
CRA 帧（Clean Random Access，干净随机访问） ：HEVC 引入的更弹性的关键帧。允许跨越 CRA 进行异步解码。
- 如果用户是从头正常播放，CRA 后面的 B 帧可以参考 CRA 前面的帧，从而提升压缩率。
- 如果用户是中途"快进"跳转到这个 CRA 帧，解码器会直接丢弃那些需要参考过去的帧（称为 RASL 帧，Random Access Skipped Leading），从 CRA 顺畅播放，画面不会花屏。
BLA 帧（Broken Link Access，断链访问）：通常发生在视频拼接、流媒体切换或快进时。当解码器发现一个 CRA 帧被强行插入到不连续的流中时，会将其视为 BLA 帧，其行为类似于 IDR，强行斩断过去的参考链。

核心创新：分层 B 帧结构（Hierarchical B-pictures）

在 H.264 时代，常见的 GOP 结构是传统的扁平结构（如 IBBPBBP...）。而在 HEVC 中，默认且最推荐的结构变成了分层 B 帧（Hierarchical B-pictures）。

分层 B 帧的工作原理

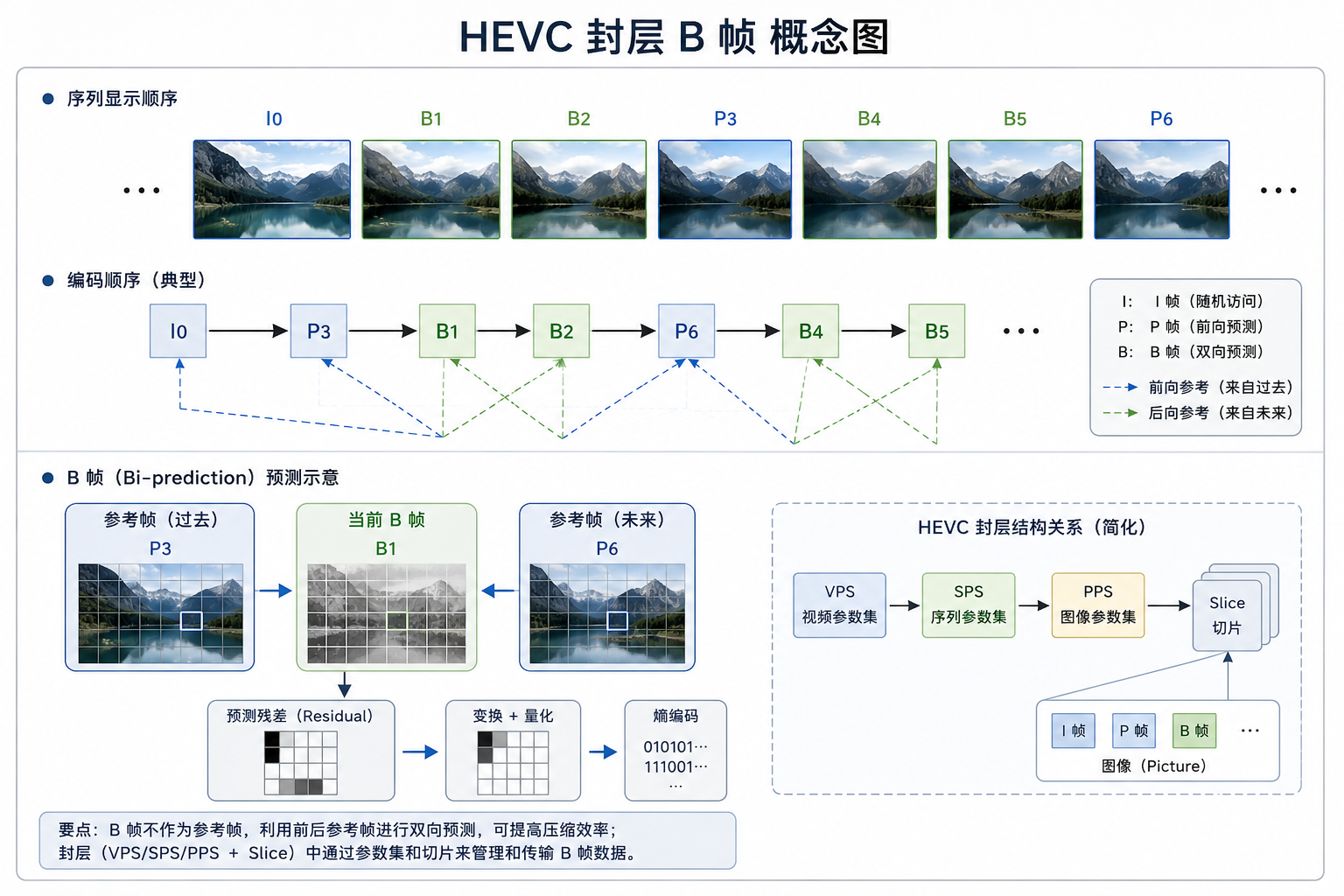

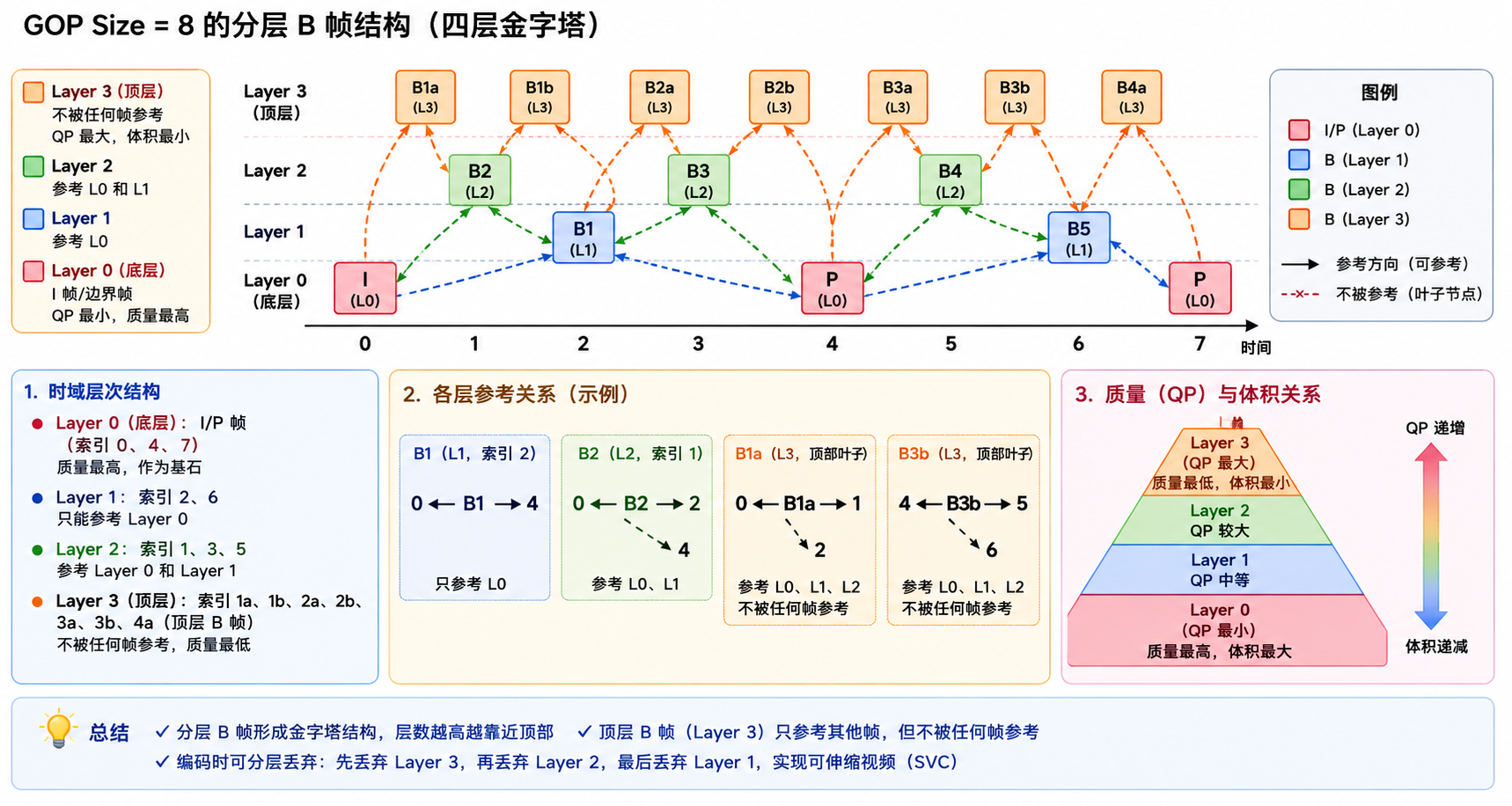

假设一个 GOP 的大小（GOP Size）为 8。结构会将这 8 帧划分为不同的时域层（Temporal Layers），形成一个金字塔结构：

Layer 0（金字塔底层）：由 I 帧和边界帧组成。它们拥有最高的编码质量（QP 最小），是整个 GOP 的基石。
Layer 1：位于 Layer 0 帧的正中间。它只能参考 Layer 0 的帧。
Layer 2：位于 Layer 1 和 Layer 0 的中间，参考 Layer 0 和 Layer 1 的帧。
Layer 3（金字塔顶层） ：数量最多，它们参考周围 Layer 0、1、2 的帧，但不被任何其他帧参考。因此它们的质量可以放得比较低（QP 最大），体积最小。

为什么分层 B 帧能暴省码率？

时域可级联性（Temporal Scalability） ：顶层（Layer 3）的 B 帧因为不被任何人参考，网络拥堵时直接丢弃它们，视频依然能流畅播放，只是帧率减半（比如 60fps 降到 30fps），绝对不会花屏。
极度精准的参考距离：传统的 P 帧参考距离可能隔了 3 帧或 4 帧。而在分层 B 帧中，高层 B 帧距离它的参考帧往往只有 1 帧的距离。距离越近，画面变化越小，运动估计越精准，残差数值几乎接近于 0。
位分配优化（Quantization Cascading） ：编码器把绝大部分码率预算分给底层帧（Layer 0/1），把它们画得极度清晰；对顶层帧（Layer 3）疯狂劣化（加大 QP 压缩）。由于人眼的视觉暂留效应和高动态混合，这种"间歇性高清晰度"能欺骗大脑，在肉眼察觉不到画质下降的前提下，省下 10% 以上的码率。

常见 GOP 配置模式与应用场景

在 HEVC 编码器（如 x265）中，根据具体的应用业务，GOP 被固化为了三大经典配置模式：

随机访问模式（Random Access, RA）

结构特点 ：通常采用 GOP Size = 8 或 16 的分层 B 帧结构。每隔一段距离（如 1秒~2秒，约 32~64 帧）插入一个 CRA 帧 或 IDR 帧作为随机访问点。
编码顺序与显示顺序 ：严重错乱。为了编码后面的 B 帧，未来的参考帧必须提前编码。例如显示顺序是 1, 2, 3, 4, 5，编码顺序可能是 1, 5, 3, 2, 4。
应用场景：离线视频点播（VOD）、4K 蓝光流媒体存储、电影电视剧转码。这种模式下 HEVC 的压缩效率达到顶峰。

低延时模式（Low-Delay, LD）

结构特点 ：由于双向 B 帧需要等待"未来"的帧编码完成才能开始，这会带来巨大的编码端帧缓存延迟 。在实时互动场景下这是不可接受的。因此，低延时模式下绝对不允许出现向后参考。
具体分类 ：
- Low-Delay P (LDP)：只有第一帧是 I 帧，后面全部是 P 帧（或者被当作 P 帧使用的、只向前参考的广义 B 帧 B-LowDelay）。
- Low-Delay B (LDB)：利用 HEVC 的多参考帧机制，构建只参考"过去已解码帧"的分层 B 帧（即不涉及未来的帧，显示顺序与编码顺序完全一致）。
应用场景：视频会议、远程医疗、云游戏、无人机实时图传。

全帧内模式（All-Intra, AI）

结构特点 ：GOP Size = 1。视频中的每一帧都作为 I 帧（帧内预测）进行独立编码，帧与帧之间完全没有任何参考关系。
应用场景：广播电视摄录、电影后期剪辑。因为每一帧都是独立的，剪辑师可以任意裁剪到微秒级别，且解码不需要消耗任何 CPU 的帧间对齐算力。缺点是体积极其庞大。

GOP 优化策略

作为系统架构师或音视频工程师，在实际配置 HEVC 编码参数（如使用 FFmpeg 结合 libx265）时，不能盲目套用理论，需要注意以下工程痛点：

动态 GOP 长度（Scenecut / Scene Change Detection）

如果把 GOP 长度硬性固定（例如强制 keyint=60），当视频在第 30 帧突然发生激烈的转场（比如从室内切换到室外），由于前后的画面风马牛不相及，强行用 P/B 帧去参考前作会导致残差极大，码率瞬间飙升甚至出现严重马赛克。

优化方案 ：开启场景切换检测（Scenecut） 。让编码器在发现画面剧烈变化时，自动在中间提早插入一个 I 帧，强行开启一个新 GOP。这被称为动态 GOP。

bash 复制代码

# FFmpeg 示例：设置最大GOP为250，允许场景切换动态插入I帧
ffmpeg -i input.mp4 -c:v libx265 -x265-params keyint=250:min-keyint=25:scenecut=40 output.mp4

GOP 长度与直播延时的权衡

在 HLS / DASH 等切片网络直播中，一个视频切片（TS/M4S 文件）的底层必须包含一个完整的 GOP。如果你的 GOP 设为 10 秒（300帧），那么流媒体服务器最少要攒够 10 秒的数据才能下发一个切片，客户端还要缓存，这会导致直播延时高达 20-30 秒。

优化方案 ：对于低延时直播，通常将 GOP 强行固定（no-scenecut），且长度缩短为 1秒 ~ 2秒（30~60帧）。

解码端内存（DPB Size）与层级的限制

分层 B 帧（Hierarchical B）层级越深（比如 GOP Size = 16 对应的 4 层网络），解码器在内存中必须同时缓存的"未显示图像"就越多。

避坑指南 ：在针对手机、电视盒子等硬件解码芯片（HW Decoder）进行编码时，必须严格遵守 Profile, Tier, Level 规范。如果 GOP 结构过于复杂、参考帧数量（ref）设得太大，会导致低端硬件解码器内存溢出（DPB 爆满），引起播放卡顿或直接绿屏报错。

总结

HEVC 的 GOP 绝非简单的 "I-P-B" 排列组合，它是一套结合了时域分层、异步随机访问（CRA）、以及查表级联 QP 优化的立体式图像管理矩阵。

在实际工程中：

追求极致压缩率 （如电影点播）：选 RA 模式，使用大 GOP（如 4秒~8秒）配合深层分层 B 帧。
追求实时互动 （如直播、会议）：选 LD 模式，限制无后向参考，缩小 GOP 至 1秒~2秒，并开启动态场景检测。
