一、产品概述
蓝牙AoA（Angle of Arrival）室内定位标签是BLE 5.1核心特性------Direction Finding的典型产品形态。标签佩戴在人/资产上，向定位基站发送包含CTE（Constant Tone Extension）的BLE广播包；基站通过天线阵列采样IQ信号，利用MUSIC/MVDR算法计算出信号的到达角，多个基站三角定位即可实现亚米级位置解算。
产品形态：小型可穿戴/可粘贴标签（30×20×5mm），纽扣电池供电，续航12-24个月。
目标场景：工厂人员/资产实时定位（RTLS）、医院设备追踪、仓储叉车/托盘管理、矿井人员安全定位。
市场容量：全球RTLS市场2025年约$68亿（MarketsandMarkets数据），其中BLE AoA方案增速最快(CAGR 25%+)，中国智慧工厂政策推动下2026年需求尤为旺盛。
代表产品：
|-------------------|------------|----------|--------|--------|
| 产品 | 方案 | 精度 | 续航 | 价格 |
| Blueiot A-100 Tag | nRF52833 | 0.3-1.0m | 24个月 | ¥89 |
| ORBRO Tag-B5 | nRF5340 | 0.2-0.5m | 18个月 | ¥120 |
| Quuppa LD-6L Tag | 私有协议 | 0.1-0.3m | 12个月 | ¥250+ |
| TI CC2642R Tag | TI CC2642R | 0.5-1.5m | 30个月 | ¥60 |
二、硬件架构设计
2.1 主控芯片选型对比
|-------------|--------------|--------------|----------------|
| 参数 | nRF5340 | nRF52833 | TI CC2642R |
| 内核 | Cortex-M33双核 | Cortex-M4F | Cortex-M4F |
| 频率 | 128/64MHz | 64MHz | 48MHz |
| Flash/RAM | 1MB/512KB | 512KB/128KB | 352KB/88KB |
| BLE版本 | 5.4 | 5.1 | 5.2 |
| AoA CTE支持 | ✅ 硬件级 | ✅ 硬件级 | ✅ |
| 功耗(Tx 0dBm) | 3.4mA | 4.6mA | 5.3mA |
| DK价格 | ¥599 | ¥299 | ¥249 |
| 芯片价格(批量) | ¥22-28 | ¥14-18 | ¥16-20 |
推荐方案：nRF5340------双核架构允许网络核心处理BLE协议栈+CTE发射，应用核心处理传感器数据采集和逻辑，互不干扰。功耗最低，且Zephyr生态对AoA支持最完善（Nordic官方提供完整的direction_finding sample）。

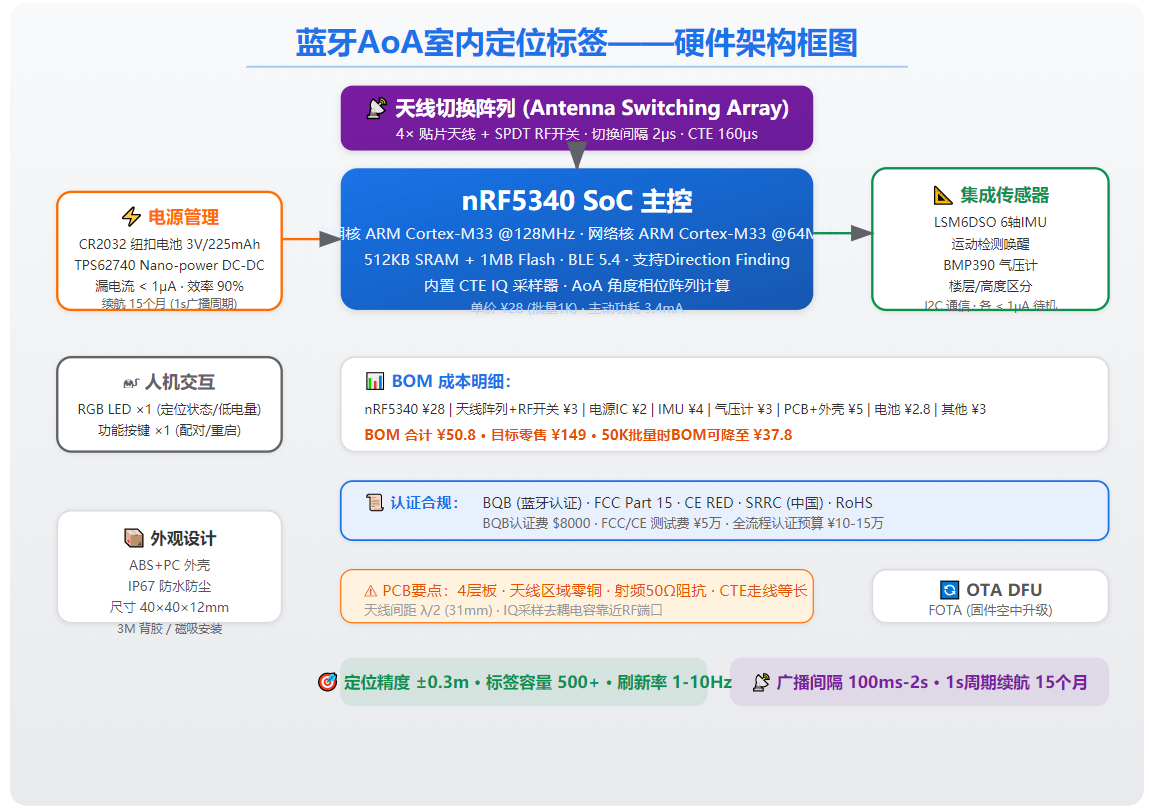

2.2 硬件框图
2.3 电源与续航设计
关键设计要点：
- 纽扣电池：CR2032 (225mAh @ 3.0V) 或 CR2477 (1000mAh)
- DCDC供电：nRF5340内置DCDC转换器，效率>90%，将3.0V转至1.8V
- 功耗建模：
|-------------------|--------|------------------|--------------|
| 状态 | 电流 | 占空比 | 日均功耗 |
| BLE CTE广播 (0dBm) | 5mA | 每次200μs, 100ms周期 | 0.01mA |
| BLE CTE广播 (+4dBm) | 8mA | 每次200μs, 100ms周期 | 0.016mA |
| 运动传感器采样 | 150μA | 持续 | 0.15mA |
| Sleep (System ON) | 3.6μA | 剩余时间 | 0.0036mA |
| 合计 | | | ~0.17mA |
估算续航：225mAh / 0.17mA / 24h / 365d ≈ 15个月 (CR2032), 1000mAh → 67个月 (CR2477)。
关键调优：CTE广播的Tx power与精度成正相关------在工厂环境中建议+4dBm，精度可达0.3-0.5m；办公室低速场景可用0dBm，精度0.5-1.0m，续航延长一倍。
三、软件架构设计

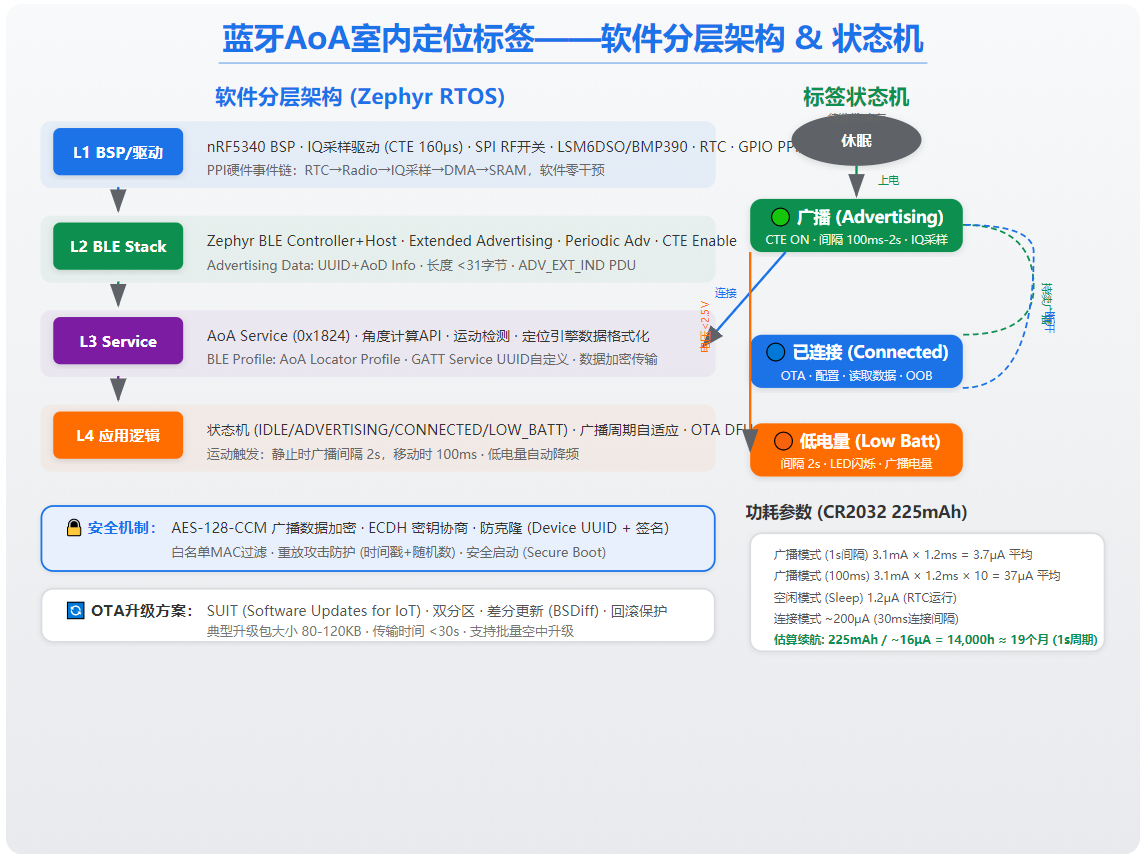

3.1 软件分层架构
3.2 蓝牙Profile与CTE配置
AoA标签的BLE栈不需要复杂的GATT Service------核心是广播包配置：
广播参数：
- 广播间隔：100ms（平衡精度与功耗）
- CTE长度：160μs（标准配置）
- CTE类型：AoA（标签发射CTE，基站接收采样）
- 天线切换模式：1μs或2μs切换间隔（由基站决定）
广播包内容：
AdvA (6B) + Flags (3B) + TxPower (2B) +
Manufacturer Specific Data (可含标签ID、电量、运动状态)CTE数据结构（在广播包扩展部分）：
[CTE Info (1B)] + [CTE Reference Period (12μs)] +
[Switch Slot × N (每条1-2μs)] + [Sample Slot × N]3.3 固件应用层状态机
[上电] → INIT → ADVERTISING_CTE → SLEEP_CHECK
↑ ↓ ↓
└─── ACCEL_WAKE ── MOTION_START ← LOW_POWER
↓
ADVERTISING_CTE (高频率)
↓
NO_MOTION_30S → ADVERTISING_CTE (低频率)- 静止模式：每200ms广播一次CTE包
- 运动模式：每50ms广播一次CTE包（高速追踪）
- 省电模式：静止超过5分钟，降为每1s广播一次
3.4 OTA升级方案
nRF5340支持双Bank OTA（Bank0运行，Bank1接收新固件）。通过基站BLE连接批量推送固件------但注意升级期间不能同时发射CTE，需分时复用。设计策略：夜间低峰期（设备不动时）批量推送升级包，每台约15秒完成，一晚可升级500+台。
四、蓝牙AoA技术深度解析
4.1 AoA定位原理
BLE 5.1 Direction Finding的核心是在标准广播包末尾附加CTE（Constant Tone Extension）------一段未经调制的250kHz正弦波序列。定位基站的多天线阵列在CTE期间快速切换天线，对每个天线采样IQ值，形成相位差向量。通过MUSIC（Multiple Signal Classification）或MVDR（Minimum Variance Distortionless Response）算法，从相位差反推信号到达角。
单基站精度分解：
- 方位角(Azimuth)误差：±3°～±5°（2天线阵列）
- 仰角(Elevation)误差：±5°～±10°（4天线网格阵列）
- 多基站三角定位误差：±0.3m～±0.5m（3基站，间距8-10m）
4.2 与UWB、WiFi定位的对比
|--------|-------------|------------|---------------|
| 指标 | BLE AoA | UWB | WiFi RSSI |
| 精度 | 0.3-1.0m | 0.1-0.3m | 3-5m |
| 标签成本 | ¥60-120 | ¥150-300 | 无需额外标签 |
| 基站成本 | ¥500-1500 | ¥1500-3000 | 利用现有AP |
| 功耗 | 极低(纽扣电池) | 中(需要锂电) | 不适用(手机) |
| 标签容量 | 高(1000+/基站) | 中(100/基站) | 低 |
| 部署密度 | 8-12m间距 | 8-15m间距 | 15-30m间距 |
BLE AoA的定位：精度/成本/功耗/容量的最佳平衡点，是工厂、仓储、医院场景的最优方案。
五、认证与合规
|-------------|---------------|--------|----------------|
| 认证 | 要求 | 周期 | 费用 |
| BQB (SIG) | BLE 5.1+ 终端产品 | 2-3周 | ¥8,000-15,000 |
| SRRC (中国) | 蓝牙产品强制 | 4-6周 | ¥15,000-25,000 |
| FCC (美国) | 2.4GHz ISM频段 | 4-8周 | $3,000-8,000 |
| CE-RED (欧盟) | 含EMC+RF+安全 | 6-8周 | €5,000-12,000 |
| 防爆认证(可选) | 化工/矿井场景 | 8-12周 | ¥50,000+ |
⚠️ BQB认证注意：2024年起蓝牙SIG强制要求所有新品认证使用5.4版规范，存量5.1产品需在2026年12月前重新认证。
六、量产与成本分析
单标签BOM（批10,000）：
|----------------------|--------|--------|-----------|
| 物料 | 数量 | 单价 | 小计 |
| nRF5340 QFN | 1 | ¥24 | ¥24 |
| 32.768kHz晶体 | 1 | ¥0.8 | ¥0.8 |
| 32MHz TCXO(可选,±1ppm) | 1 | ¥3 | ¥3 |
| LIS2DW12加速度计 | 1 | ¥2.5 | ¥2.5 |
| PCB天线 (蛇形走线) | 1 | ¥0 | ¥0 |
| 纽扣电池座 | 1 | ¥0.5 | ¥0.5 |
| 外壳+PCB | 1 | ¥5 | ¥5 |
| 阻容感/ESD | 若干 | ¥2 | ¥2 |
| BOM合计 | | | ¥37.8 |
| 组装+测试 | | | ¥8 |
| 综合成本 | | | ¥45.8 |
建议零售价 ¥89-¥109，毛利率 50-58%。以每年50万片销量计（中大型工厂部署量），年营收 ¥4,450万～¥5,450万，毛利 ¥2,200万～¥3,100万。
