在电源管理与信号滤波设计中，双绕组功率电感（耦合电感）扮演着至关重要的角色。本文将以线艺（Coilcraft）LPD5030-154双绕组功率电感为例，深入探讨其核心参数与应用场景，并结合采购与研发的实际痛点，分析国产Tonevee同参数产品兼容性。
一、 线艺 LPD5030-154 核心参数与应用场景
线艺 LPD5030-154 是一款高性能的表面贴装双绕组功率电感。其标称电感量通常为 150μH，采用 5.0×5.0×3.0mm 的紧凑型封装。该器件支持串联或并联使用，广泛应用于 SEPIC、Ćuk、反激式转换器以及多路输出电源拓扑中。此外，它也可作为共模扼流圈或差模电感用于 EMI 滤波电路。具体参数需以官方数据手册和样品测试为准。
二、 采购痛点与工程师选型难点
在实际项目开发中，硬件工程师和采购人员常面临以下挑战：
- **交期与成本波动：**进口品牌如 Coilcraft 虽性能优异，但在供应链波动时易出现交期长、价格高的问题，影响项目量产进度。
- **选型匹配难度：**双绕组电感不仅需关注单绕组电感量、直流电阻（DCR）和饱和电流（Isat），还需严格评估绕组间的耦合系数与漏感，这增加了国产替代的评估难度。
- **温升与降额设计：**在密闭或高温环境下，电感的热阻特性直接影响系统可靠性，工程师需重新进行热仿真与降额计算。
三、 Tonevee同参数选型对比

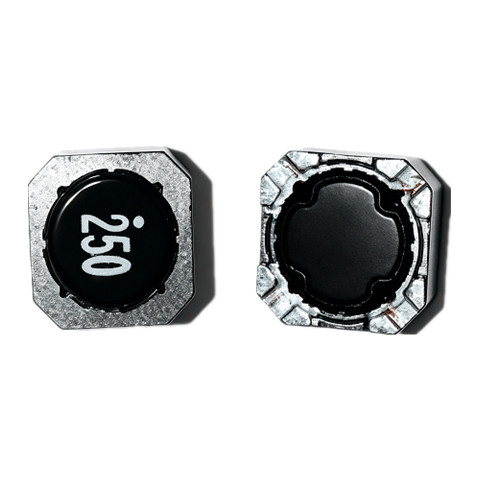

针对上述痛点，国产厂商同于科技（Tonevee）推出了与 LPD5030 系列引脚兼容的双绕组功率电感---CDD5030-154M 在 150μH 规格下，Tonevee 的对应产品在封装尺寸上实现了 1:1 兼容，无需更改 PCB 布局。
1. 电气性能对比
Tonevee 产品在 DCR 和 Isat 参数上与线艺 LPD5030-154 保持高度一致。通过优化磁芯材料与绕线工艺，Tonevee 在高频工作条件下的交流损耗（ACR）控制良好，耦合系数能够满足大多数 SEPIC 和反激拓扑的需求。
2. 综合优势分析
相较于线艺，Tonevee 的核心优势在于供应链的灵活性与本土化服务。其交期更短，成本更具竞争力，且能提供快速的定制化技术支持，有效缓解了采购端的备货压力。
四、 兼容互换的样品验证方法
为确保国产替代的可靠性，建议工程师采取以下验证步骤：
- **基础参数测试：**使用 LCR 电桥在 100kHz/0.1V 条件下测试电感量、DCR 及漏感，确认基础电气特性。
- **温升与效率评估：**在目标电源拓扑的评估板上，满载运行 2 小时，使用热成像仪对比两者的表面温升，并记录系统整体转换效率。
- **EMI 与纹波测试：**通过示波器观察输出纹波，并在暗室或近场探头下评估 EMI 辐射余量，确保磁屏蔽效果达标。
五、 总结
线艺 Coilcraft LPD5030-154 是一款经典的耦合功率电感，而国产同于科技（Tonevee）的同参数产品在电气性能上已具备良好的互换基础。在保障系统稳定性的前提下，引入 Tonevee 产品不仅能优化 BOM 成本，更能显著提升供应链的抗风险能力。具体参数需以官方数据手册和样品测试为准，建议研发人员在前期充分进行板级验证。
