C# OpenCvSharp 基于霍夫变换直线检测的文本图像倾斜校正文本图像倾斜校

项目简介

这是是一个基于 OpenCvSharp 的 Windows 桌面应用程序，用于对倾斜的文本图像进行自动角度检测与校正。程序采用 WinForms 界面，支持用户上传图像，实时显示原始图像与校正后的结果图像，并输出检测到的倾斜角度。

算法原理

本项目采用**基于霍夫直线检测（Hough Line Transform）**的倾斜校正算法，整体处理流程如下：

复制代码

原始图像 → 灰度化 → 二值化 → 形态学膨胀 → Canny边缘检测 → 霍夫直线检测 → 计算平均倾斜角 → 仿射旋转校正

各步骤说明

步骤	说明
灰度化	将彩色图像转为单通道灰度图，降低计算复杂度
二值化	使用固定阈值（50）进行反向二值化，使文字区域变为白色前景
形态学膨胀	使用 7×1 矩形结构元素进行水平方向膨胀，将同一行文字连通为整体
Canny 边缘检测	对膨胀结果进行边缘提取，得到文字行的上下边缘轮廓
霍夫直线检测	在极坐标空间中检测直线，参数：距离分辨率 1px，角度分辨率 1°，累加器阈值 110
计算平均角度	将所有检测到的直线角度求均值，作为整体倾斜角
仿射旋转校正	以图像中心为旋转中心，使用 `WarpAffine` 对原图进行反向旋转，完成校正

环境要求

项目	要求
操作系统	Windows 10 / 11（64 位）
IDE	Visual Studio 2019 或更高版本
框架	.NET Framework 4.7.2
平台架构	x64
语言	C#（语法版本 ≤ 6.0）
依赖库	OpenCvSharp 4.13.0

安装步骤

确保已安装 Visual Studio 2019，并勾选".NET 桌面开发"工作负载。
克隆或下载本项目到本地：
bash 复制代码
```
git clone <仓库地址>
```
使用 Visual Studio 打开解决方案文件 FIRC.sln。
在 Visual Studio 顶部工具栏中，将平台切换为 x64 ，配置选择 Debug。

OpenCvSharp 相关 DLL 已放置于 bin\x64\Debug\ 目录，无需额外安装。若需重新生成，可通过 NuGet 安装：

复制代码

Install-Package OpenCvSharp4 -Version 4.13.0
Install-Package OpenCvSharp4.Extensions -Version 4.13.0
Install-Package OpenCvSharp4.runtime.win -Version 4.13.0

执行一次"生成 → 重新生成解决方案"，确认无编译错误。

运行步骤

在 Visual Studio 中将平台设置为 x64 ，配置选择 Debug ，按 F5 启动程序。
程序启动后显示主界面，包含两个按钮和两个图像显示区域：
- 上传图片：使用算法1（霍夫直线检测）进行倾斜校正
- 上传图片(算法2)：预留算法2接口
点击"上传图片"按钮，在弹出的文件选择对话框中选择一张图像文件（支持 .jpg、.jpeg、.png、.bmp、.tif、.tiff）。

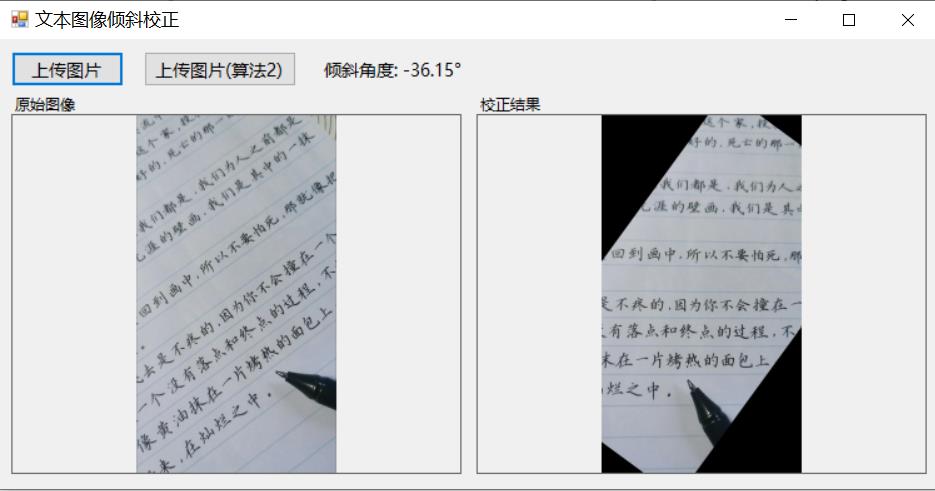

程序自动完成图像处理与校正，界面将显示：
- 左侧：原始图像
- 右侧：校正结果
- 顶部标签：检测到的倾斜角度
如需测试其他图像，直接再次点击按钮重新选择即可。

注意事项

必须使用 x64 平台编译运行 ，OpenCvSharp 原生库（OpenCvSharpExtern.dll）仅提供 x64 版本，AnyCPU 模式下会抛出 BadImageFormatException。
语法限制：项目严格遵循 C# 6.0 语法规范，禁止使用以下 C# 7.0+ 特性：
- 字符串插值（$"..."）
- 空值条件运算符（?.、??=）
- 模式匹配（is/switch 模式）
- 元组解构
- 局部函数
图像要求：算法适用于包含明显水平文本行的图像，背景需与文字有足够对比度。若图像中无直线被检测到，程序会弹出提示。
二值化阈值 ：当前固定阈值为 50，若图像整体偏亮或偏暗，可能需要调整 Cv2.Threshold 中的阈值参数以获得更好效果。
DLL 文件 ：bin\x64\Debug\ 目录下的 OpenCvSharpExtern.dll 和 opencv_videoio_ffmpeg4130_64.dll 为原生 C++ 库，必须与可执行文件在同一目录，否则会报找不到 DLL 的错误。

文件夹结构

复制代码

FIRC/
├── Properties/                  # 项目属性文件
│   ├── AssemblyInfo.cs          # 程序集版本信息
│   ├── Resources.Designer.cs    # 资源文件自动生成代码
│   ├── Resources.resx           # 资源文件
│   ├── Settings.Designer.cs     # 设置文件自动生成代码
│   └── Settings.settings        # 应用程序设置
├── bin/                         # 编译输出目录
│   ├── Debug/                   # AnyCPU Debug 输出（不使用）
│   ├── Release/                 # AnyCPU Release 输出（不使用）
│   └── x64/
│       └── Debug/               # x64 Debug 输出（主要运行目录）
│           ├── dll/x64/
│           │   ├── OpenCvSharpExtern.dll          # OpenCvSharp 原生 C++ 库
│           │   └── opencv_videoio_ffmpeg4130_64.dll # FFmpeg 视频库
│           ├── OpenCvSharp.dll                    # OpenCvSharp 托管库
│           ├── OpenCvSharp.Extensions.dll         # OpenCvSharp 扩展库（Mat↔Bitmap转换）
│           ├── System.Buffers.dll                 # 运行时依赖
│           ├── System.Drawing.Common.dll          # 绘图库
│           ├── System.Memory.dll                  # 内存管理库
│           ├── System.Numerics.Vectors.dll        # 向量计算库
│           └── System.Runtime.CompilerServices.Unsafe.dll
├── App.config                   # 应用程序配置文件
├── FIRC.csproj                  # 项目文件（MSBuild 配置）
├── FIRC.sln                     # 解决方案文件
├── Form1.cs                     # 主窗体业务逻辑（图像处理与校正算法）
├── Form1.Designer.cs            # 主窗体界面布局（控件定义）
└── Program.cs                   # 程序入口

源码地址：https://download.csdn.net/download/FL1623863129/90010795
