一 、 双光源光电散射式烟雾检测原理
一、核心结构（模块内部光学暗室）
模块内部有封闭避光迷宫腔，内置三个核心光学器件：
- 红外LED（850nm）
- 蓝光LED（470nm）
- 光电接收二极管PD
光路做遮光隔断，正常无烟雾时，LED直射光线无法直接照射到PD。
二、基础物理原理：光散射
LED发射定向光束，腔内无烟雾颗粒时，光线沿直线传播，PD接收光强几乎为0；
当烟雾/水汽/粉尘颗粒进入迷宫：光线撞击微小颗粒发生散射 ，部分散射光偏折打到光电二极管，PD产生微弱光电流。
颗粒浓度越高，散射光越强，传感器采集到的信号数值越大。
三、双光源区分黑烟、白烟（该传感器核心亮点）
不同颗粒物对红外、蓝光的散射能力差异极大，芯片通过两路信号做差分运算，区分火灾烟与干扰物，杜绝误报。
1. 黑烟（明火/阴燃火灾烟：木头、布料、塑料燃烧）
颗粒粒径大、颜色深：
- 红外光散射效果极强，蓝光散射弱；
- 特征：红外信号数值远大于蓝光，判定为真实火灾烟雾，触发硬件ALARM报警。
2. 白烟（水雾、油烟、粉尘、蒸汽，非火灾）
颗粒细小、浅色透明：
- 蓝光散射极强，红外散射微弱；
- 特征：蓝光信号远大于红外，模块识别为干扰，仅串口标记浓度，不输出硬件报警。
四、信号处理完整流程
- 分时发光：芯片交替点亮蓝光、红外LED，分开采集两路散射光，避免互相干扰；
- 光电二极管将散射光转为模拟电流，内部ASIC放大、滤波；
- ADC数字化，得到白烟浓度、黑烟浓度两组独立数值；
- 内置MCU算法做判断：
- 黑烟浓度超过设定阈值 → 触发报警引脚；
- 仅白烟超标 → 仅上传数据，不报警；
- 叠加温度补偿，消除温漂带来的浓度误差；
- 通过UART串口每秒上报黑白烟浓度、故障、报警状态。
五、自带故障检测原理
模块定期驱动LED发光检测光路：
- 若长期积灰堵塞迷宫，两路散射基线持续偏高，判定光路堵塞；
- 点亮LED后PD无信号，判定LED光源损坏；
出现故障时FAULT引脚拉低，串口同步上传故障码。
六、和单光烟感、气敏传感器MP503的区别
- 普通单红外烟感：只能测散射总量，无法区分油烟蒸汽，极易误报；
- BM22S2301双光：靠两种波长散射差异区分干扰，厨房、浴室更稳定；
- MP503金属氧化物传感器：靠气体吸附改变电阻，测VOC异味，无法检测固体烟雾颗粒，不能做火灾探测。
七、关键使用前提
迷宫必须透气，烟雾颗粒才能进入腔内发生散射；
完全密封、通风孔堵塞会完全丧失检测能力。
二、 m（减光系数）完整讲解
一、m是什么？通俗理解
m = 减光系数，单位 dB/m（分贝每米） ，是国标统一规定、用来量化空气中烟雾浓度 的标准物理量，专门给光电感烟探测器标定灵敏度阈值用。
- 物理含义：每1米光程内，烟雾对红外光束造成的光衰减分贝值；
- 数值规律：
- m=0：纯净空气，无光衰减；
- m越大 → 烟雾颗粒越多、透光越差、烟越浓；
- 例：m=0.2 dB/m = 1米光路，光强衰减0.2分贝；
- 国标强制要求：光电烟感报警时的m值必须在 0.05 ~ 0.8 dB/m 区间（你之前BM22S2301模块量程刚好对应这个范围）。
关键区分：透射衰减m vs 散射式烟感（BM22S2301）
- m是透射式光学密度计（标准烟箱校准设备）测出来的全局烟浓度；
- 你用的BM22S2301是散射型双光烟感，内部测散射光强弱，模块内部算法会把散射信号换算成等效国标m值输出，方便和GB4715对标。

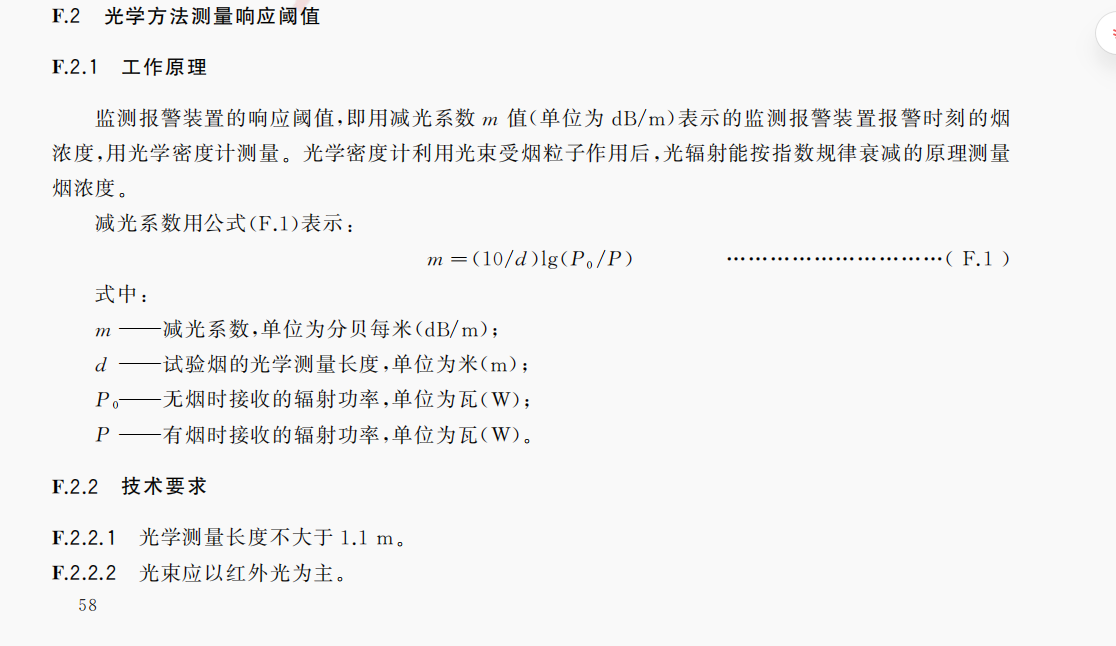

二、国标标准计算公式（GB4715-2024 附录A 公式A.1）
m = 10 d ⋅ lg ( P 0 P ) \boldsymbol{m = \frac{10}{d} \cdot \lg\left(\frac{P_0}{P}\right)} m=d10⋅lg(PP0)
符号定义
- m m m：减光系数，dB/m；
- d d d：烟箱内光学测量光程长度，单位m（国标烟箱d≤1.1m）；
- P 0 P_0 P0：无烟干净空气时，接收端红外光功率；
- P P P：充入烟雾后，同一光路下接收的光功率；
- lg \lg lg：以10为底的常用对数。
三、分步拆解计算逻辑（结合朗伯-比尔光衰减定律）
1. 底层物理基础
光束穿过含烟雾的空气时，烟雾颗粒吸收+散射 光线，透射光强指数衰减：
P = P 0 ⋅ 10 − m ⋅ d 10 P = P_0 \cdot 10^{-\frac{m \cdot d}{10}} P=P0⋅10−10m⋅d
变形后就得到国标m计算公式。
2. 举实例演算
标准烟箱光程 d = 1 m d=1\ \text{m} d=1 m：
- 无烟 P 0 = 1000 μ W P_0=1000\ \mu\text{W} P0=1000 μW；
- 充烟后 P = 100 μ W P=100\ \mu\text{W} P=100 μW；
m = 10 1 ⋅ lg ( 1000 100 ) = 10 × lg 10 = 10 × 1 = 10 dB/m m = \frac{10}{1} \cdot \lg\left(\frac{1000}{100}\right) = 10 \times \lg10 = 10 \times 1 = 10\ \text{dB/m} m=110⋅lg(1001000)=10×lg10=10×1=10 dB/m
说明：1米光路光强衰减到1/10，m=10，属于极浓黑烟。
3. 火灾探测器常规报警区间举例
设 d = 1 m d=1\ \text{m} d=1 m，探测器报警阈值 m = 0.2 dB/m m=0.2\ \text{dB/m} m=0.2 dB/m，反推透光比例：
P P 0 = 10 − m ⋅ d 10 = 10 − 0.02 ≈ 0.955 \frac{P}{P_0}=10^{-\frac{m\cdot d}{10}}=10^{-0.02}\approx0.955 P0P=10−10m⋅d=10−0.02≈0.955
光还剩95.5%，仅轻微衰减，对应微弱火灾烟雾，符合光电探测器低浓度报警特性。
四、国标对m的硬性技术规定（GB4715-2024）
- 报警阈值范围
光电探测器最小响应阈值 m min ≥ 0.05 dB/m m_{\text{min}} \ge 0.05\ \text{dB/m} mmin≥0.05 dB/m；最大 m max ≤ 0.8 dB/m m_{\text{max}} \le 0.8\ \text{dB/m} mmax≤0.8 dB/m；
同一探测器多次测试， m max / m min ≤ 1.6 m_{\text{max}}/m_{\text{min}} \le 1.6 mmax/mmin≤1.6（灵敏度不能波动太大）。 - 测量设备要求
测m的光学密度计必须用800~950nm红外光，只测透射光、不接收散射光，保证m是全局统一浓度标尺，不受探测器迷宫结构影响。 - m的作用
所有品牌光电烟感（BM22S2301、独立烟感、机柜探测器）全部用m统一标定灵敏度，不同产品、不同迷宫结构可以横向对比。
五、m值与BM22S2301双光模块的对应关系
- 国标m是透射衰减 ，模块内部测散射光强（红外/蓝光两路）；
- 工厂校准时，在标准烟箱内通入已知m浓度的测试烟，记录不同m对应的蓝光、红外散射采样值，写入模块校准参数；
- 模块运行时，采集散射信号，查表换算输出等效m值，同时区分：
- 黑烟（燃烧火烟）：红外散射强，对应m升高，触发ALARM报警；
- 白烟（水雾/油烟）：蓝光散射强，等效m读数上升，但硬件不报警，仅串口上传浓度。
六、容易混淆的关键点
- m不是探测器迷宫内部的衰减值，是外部烟箱全局烟雾浓度；
- 离子烟感不用m，用无量纲y值，只有光电型统一用dB/m减光系数；
- m只表征烟雾对红外光的总衰减，不能区分烟的种类，所以才需要BM22S2301增加双光源散射做黑白烟区分、抑制误报。
七、快速记忆总结
- 定义：每米光路红外光衰减分贝数，单位dB/m；
- 公式： m = 10 d lg P 0 P m=\dfrac{10}{d}\lg\dfrac{P_0}{P} m=d10lgPP0，光衰减越严重，m越大；
- 国标区间：报警阈值0.05~0.8dB/m；
- 用途：统一标定所有光电烟感的火灾灵敏度，是消防检测唯一标准浓度单位。
