1.工具概述与定位

Cog3DRangeImagePlaneEstimatorTool 是康耐视 VisionPro 中针对3D深度图/点云的专用平面拟合工具，核心解决两大痛点：

  1. 3D 点云平面特征无法直接量化 --- 常规 2D 工具无法处理空间维度信息
  2. 3D 工件姿态/平面度无法通过2D图像判断 --- 需依托3D平面参数实现精准评估

1.1 核心输出一览

输出参数 类型 含义
法向量 (Normal X/Y/Z) double 描述平面的空间朝向
偏移 (Offset) double 平面与坐标系原点的垂直距离
倾斜角 (Tilt) double 平面相对于参考坐标系的倾斜角度（度）
旋转角 (Rotation) double 平面相对于参考坐标系的旋转角度（度）
残留 RMS double 点云与拟合平面的贴合程度（越小越好）
拟合平面 (FittedPlane) CogPlane 拟合得到的平面对象，可传递给下游工具

1.2 适用传感器

  • Cognex DS1000 系列3D位移传感器
  • Cognex 3D-A1000系列相机
  • 其他输出 CogImage16Range 格式的3D传感器

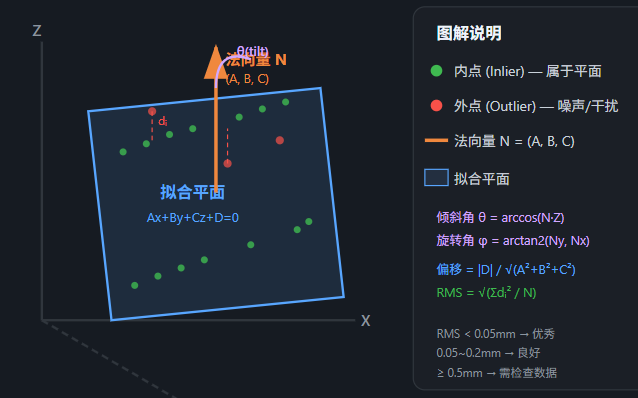

2.核心原理：最小二乘平面拟合

2.1 平面方程

   3D空间中平面的数学表达：

bash 复制代码
Ax + By + Cz + D = 0

其中:
  (A, B, C) = 法向量分量（描述平面朝向）
  D = 偏移参数（描述平面位置）
  约束条件: A² + B² + C² = 1

2.2 最小二乘法求解(SVD 方法）

   给定N个3D点 {(xᵢ, yᵢ, zᵢ)}，目标是最小化所有点到平面的距离平方和：

bash 复制代码
目标函数:  min Σ(Axᵢ + Byᵢ + Czᵢ + D)²    约束: A² + B² + C² = 1

求解步骤:
  ① 计算点云质心:  p̄ = (x̄, ȳ, z̄)

  ② 去中心化构建矩阵 A:
       ⎡ x₁-x̄  y₁-ȳ  z₁-z̄ ⎤
  A =  ⎢ x₂-x̄  y₂-ȳ  z₂-z̄ ⎥
       ⎢  ⋮      ⋮      ⋮   ⎥
       ⎣ xₙ-x̄  yₙ-ȳ  zₙ-z̄ ⎦

  ③ 对 A 做奇异值分解:  A = UDVᵀ

  ④ 最小奇异值对应的右奇异向量即为法向量 (A, B, C)

  ⑤ 由质心求得 D:  D = -(A·x̄ + B·ȳ + C·z̄)

   几何直觉： 拟合平面就是找到一个平面，使得所有点到这个平面的距离之和最小。SVD 分解自动找到"最扁平"的方向------那就是法向量方向。

2.3 参数推导

参数 公式 说明
法向量 N = (A, B, C) 归一化后反映平面空间朝向
偏移 ` D
倾斜角 arccos(N·Z轴) × 180/π 法向量与 Z 轴的夹角（度）
旋转角 arctan2(Ny, Nx) × 180/π 法向量在 XY 平面投影与 X 轴的夹角（度）
残留 RMS √(Σdᵢ² / N) 所有点到平面距离的均方根（越小拟合越好）

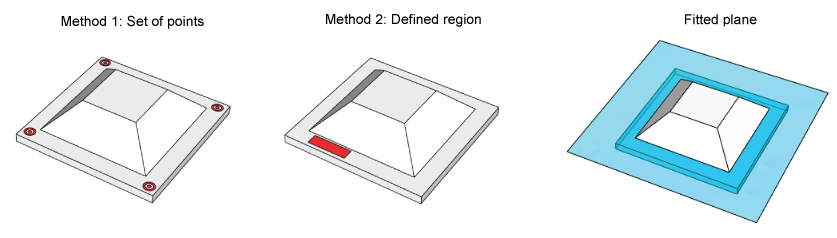

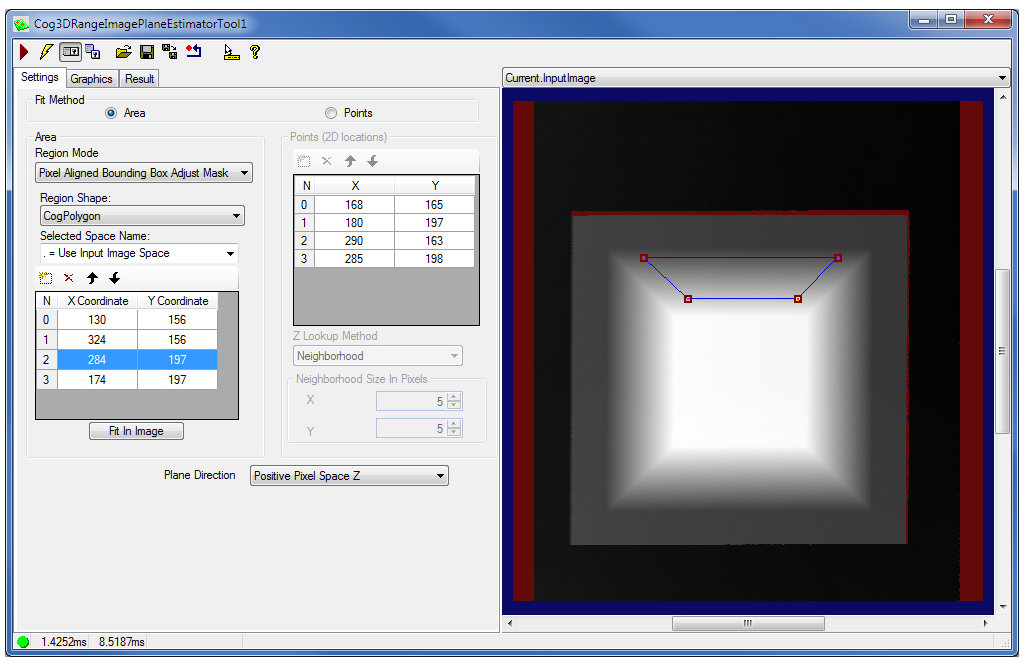

3.两种拟合模式详解

3.1 模式对比

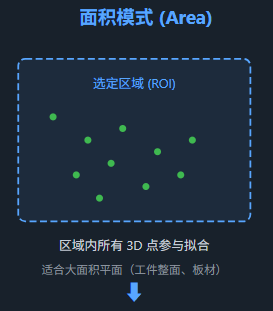

3.1.1 模式一：面积拟合(Area Fitting）

  • 在用户指定的几何形状区域内执行平面拟合
  • 支持的形状：矩形、圆形、椭圆、多边形等
  • 区域内所有可见(非丢失)像素均参与拟合计算
  • 优点：利用大量数据点，拟合结果更稳定

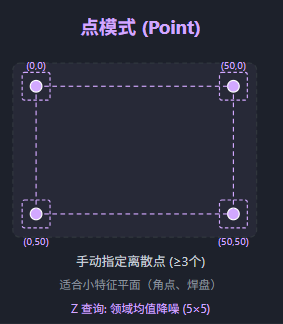

3.1.2 模式二：点拟合(Point Fitting)

  • 用户在图像上指定离散的采样点位置(最少 3个)
  • 每个点的 Z 坐标(高度)可通过三种方式确定：
Z坐标确定方式 说明 适用场景
单像素值 直接取该点 x-y 位置的像素值 表面光滑，精度要求一般
邻域中值 取围绕该点的矩形邻域内所有像素的中值 有噪声干扰时使用
邻域全部可见像素 邻域内所有未丢失像素作为整体参与拟合 有数据丢失（无效像素）的情况

3.2 两者拟合模式对比

对比维度 面积模式 (Area) 点模式 (Point)
点源 选定区域内所有 3D 点 手动指定的离散点
最少点数 区域内的有效像素数 3 个点
区域定义 矩形/仿射矩形/多边形/全图 X/Y 坐标列表
降噪方式 掩膜筛选排除干扰区域 领域平均(Z Query)
适用场景 大面积平面（板材、PCB） 小特征（角点、焊盘）
工件偏移 需配合定位工具更新 ROI 需配合定位工具更新点坐标

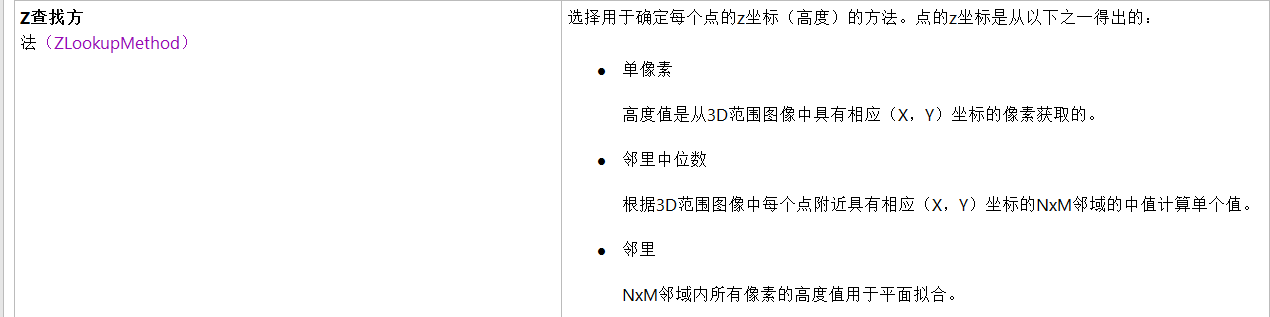

3.3 Z查询方法(Point模式专用)

方法 说明 适用场景
单像素值 直接取该点的单像素 Z 值 数据质量好、无噪声
领域中值 取周围矩形邻域内所有像素的 Z 值中位数 存在少量异常值
领域均值 取周围矩形邻域内所有可见像素的 Z 值平均 一般噪声场景（推荐）

   推荐： 选择"领域"模式并设置 5×5 或 7×7 的邻域尺寸，可有效减少深度噪声影响。邻域越大越平滑，但可能损失细节。

4.函数接口与参数

4.1 输入属性

属性名 类型 说明
InputImage CogImage16Range 输入的 3D 深度图
FitMethod Cog3DRangeImagePlaneEstimatorTool FitMethodConstants 拟合方法：Area / Point
Region ICogRegion 拟合区域（面积模式）： 矩形 / 仿射矩形 / 多边形
RegionMode Cog3DRangeImagePlaneEstimatorTool RegionModeConstants 区域模式（掩膜筛选方式）
PlaneDirection Cog3DRangeImagePlaneEstimatorTool PlaneDirectionConstants 平面方向定义
ZQueryMethod Cog3DRangeImagePlaneEstimatorTool ZQueryMethodConstants Z 查询方法（点模式）
NeighborhoodSizeX int 邻域 X 尺寸（点模式，领域查询时）
NeighborhoodSizeY int 邻域 Y 尺寸（点模式，领域查询时）

4.2 输出属性

属性名 类型 说明
FittedPlane CogPlane 拟合得到的平面对象
NormalX double 法向量 X 分量
NormalY double 法向量 Y 分量
NormalZ double 法向量 Z 分量
Offset double 平面偏移量
TiltAngle double 倾斜角（度）
RotateAngle double 旋转角（度）
ResidualRMS double 残留 RMS 误差

4.3 方法

方法 说明
Run() 执行平面拟合
AddPointPosition(double x, double y) 添加离散点坐标（点模式）
ClearPointPositions() 清除所有离散点
GetPointCount() 获取已添加的离散点数量

4.4 枚举常量

csharp 复制代码
// 拟合方法
public enum Cog3DRangeImagePlaneEstimatorToolFitMethodConstants
{
    Area,   // 面积模式：选定区域内所有点参与拟合
    Point   // 点模式：指定离散点参与拟合
}

// Z 查询方法
public enum Cog3DRangeImagePlaneEstimatorToolZQueryMethodConstants
{
    Pixel,          // 单像素值
    Neighborhood,   // 邻域中值/均值
    AllVisible      // 邻域内所有可见像素
}

// 平面方向
public enum Cog3DRangeImagePlaneEstimatorToolPlaneDirectionConstants
{
    PositivePixelSpaceZ,  // 正向像素空间 Z（匹配 3D 相机坐标系）
    NegativePixelSpaceZ   // 负向像素空间 Z
}

5.结果输出详解

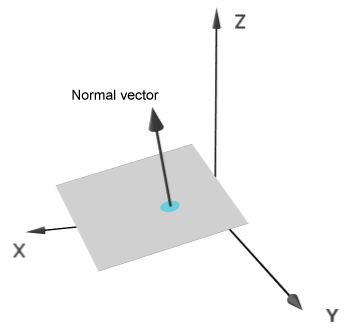

5.1 法向量(Normal)

bash 复制代码
法向量 N = (NormalX, NormalY, NormalZ)

归一化后的单位向量，描述平面的空间朝向:
  - 若 N ≈ (0, 0, 1) → 平面水平放置
  - 若 N 的 X 或 Y 分量较大 → 平面存在倾斜
  - 法向量方向由 PlaneDirection 参数决定

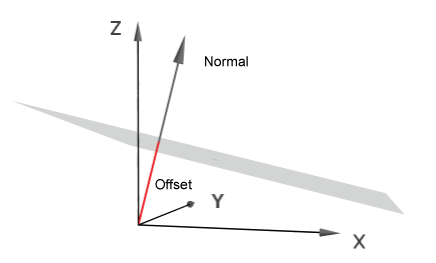

5.2 偏移(Offset)

bash 复制代码
Offset = |D| / √(A² + B² + C²)

平面到坐标系原点的垂直距离
单位与深度图的物理单位一致（通常为 mm）

5.3 倾斜角与旋转角

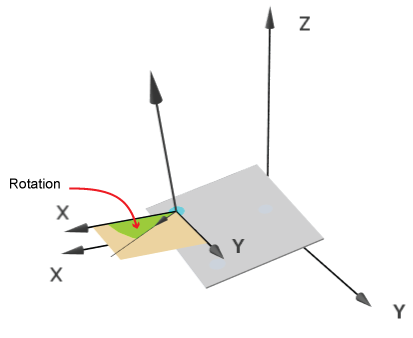

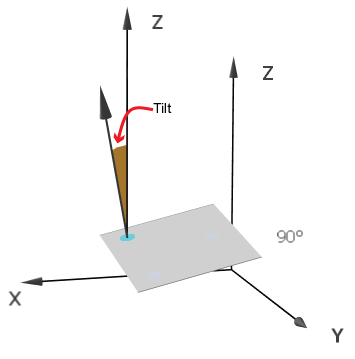

bash 复制代码
TiltAngle   = arccos(NormalZ) × (180/π)
              → 平面与 XY 平面的夹角

RotateAngle = arctan2(NormalY, NormalX) × (180/π)
              → 法向量在 XY 平面投影与 X 轴的夹角

5.4 残留RMS

bash 复制代码
所有点到拟合平面距离的均方根
值越小 → 拟合精度越高

5.5 RMS 经验参考值

  • RMS< 0.05mm → 优秀(精密平面)
  • 0.05mm ≤ RMS < 0.2mm → 良好(一般工业场景)
  • RMS ≥ 0.5mm → 需检查数据质量或传感器标定

6.实战Demo

6.1 工件 4 角平面拟合 + 姿态判定(C#）

csharp 复制代码
// PlaneEstimator --- 工件 4 角平面拟合 + 姿态判定
using Cognex.VisionPro;
using Cognex.VisionPro3D;

public override void Run()
{
    Cog3DRangeImagePlaneEstimatorTool planeTool =
        toolBlock.Tools["PlaneEstimator"] as Cog3DRangeImagePlaneEstimatorTool;

    // 输入 3D 深度图
    planeTool.InputImage = toolBlock.Inputs["RangeImage"].Value as CogImage16Range;

    // 配置 Point 模式 --- 工件 4 角坐标
    planeTool.FitMethod = Cog3DRangeImagePlaneEstimatorToolFitMethodConstants.Point;
    planeTool.ClearPointPositions();
    planeTool.AddPointPosition(0, 0);     // 左上角
    planeTool.AddPointPosition(0, 50);    // 左下角
    planeTool.AddPointPosition(50, 0);    // 右上角
    planeTool.AddPointPosition(50, 50);   // 右下角

    // Z 查询方法：领域平均降噪
    planeTool.ZQueryMethod = Cog3DRangeImagePlaneEstimatorToolZQueryMethodConstants.Neighborhood;
    planeTool.NeighborhoodSizeX = 5;
    planeTool.NeighborhoodSizeY = 5;

    // 执行拟合
    planeTool.Run();

    // 读取结果
    double tiltAngle  = planeTool.TiltAngle;
    double rotateAngle = planeTool.RotateAngle;
    double rms        = planeTool.ResidualRMS;
    CogPlane fitPlane  = planeTool.FittedPlane;

    Console.WriteLine($"倾斜角: {tiltAngle:F2}°, 旋转角: {rotateAngle:F2}°, RMS: {rms:F4}");

    // 姿态判定
    if (tiltAngle > 2.0 || rotateAngle > 2.0)
        toolBlock.Outputs["PoseResult"].Value = "ABNORMAL";
    else
        toolBlock.Outputs["PoseResult"].Value = "NORMAL";

    // 输出平面给下游
    toolBlock.Outputs["FittedPlane"].Value = fitPlane;
}

6.2 板材平面度评估(C# - Area 模式)

csharp 复制代码
// PlaneEstimator --- 板材平面度评估 (Area 模式)
using Cognex.VisionPro;
using Cognex.VisionPro3D;

public override void Run()
{
    Cog3DRangeImagePlaneEstimatorTool planeTool =
        toolBlock.Tools["PlaneEstimator"] as Cog3DRangeImagePlaneEstimatorTool;

    planeTool.InputImage = toolBlock.Inputs["RangeImage"].Value as CogImage16Range;

    // 配置 Area 模式 --- 全图拟合
    planeTool.FitMethod = Cog3DRangeImagePlaneEstimatorToolFitMethodConstants.Area;

    // 设置区域形状（排除边缘 10 像素）
    CogRectangleAffine roi = new CogRectangleAffine();
    roi.SetOriginXYLengthWidthRotationSkew(10, 10, 480, 480, 0, 0);
    planeTool.Region = roi;

    // 区域模式：掩膜筛选
    planeTool.RegionMode = Cog3DRangeImagePlaneEstimatorToolRegionModeConstants.PixelPairMask;

    // 平面方向
    planeTool.PlaneDirection = Cog3DRangeImagePlaneEstimatorToolPlaneDirectionConstants.PositivePixelSpaceZ;

    planeTool.Run();

    double rms = planeTool.ResidualRMS;
    double tiltAngle = planeTool.TiltAngle;

    Console.WriteLine($"平面度 RMS: {rms:F4}mm, 倾斜角: {tiltAngle:F2}°");

    // 判定逻辑
    if (rms > 0.5)
        toolBlock.Outputs["FlatnessResult"].Value = "FAIL - 平面度超标";
    else
        toolBlock.Outputs["FlatnessResult"].Value = "PASS";
}

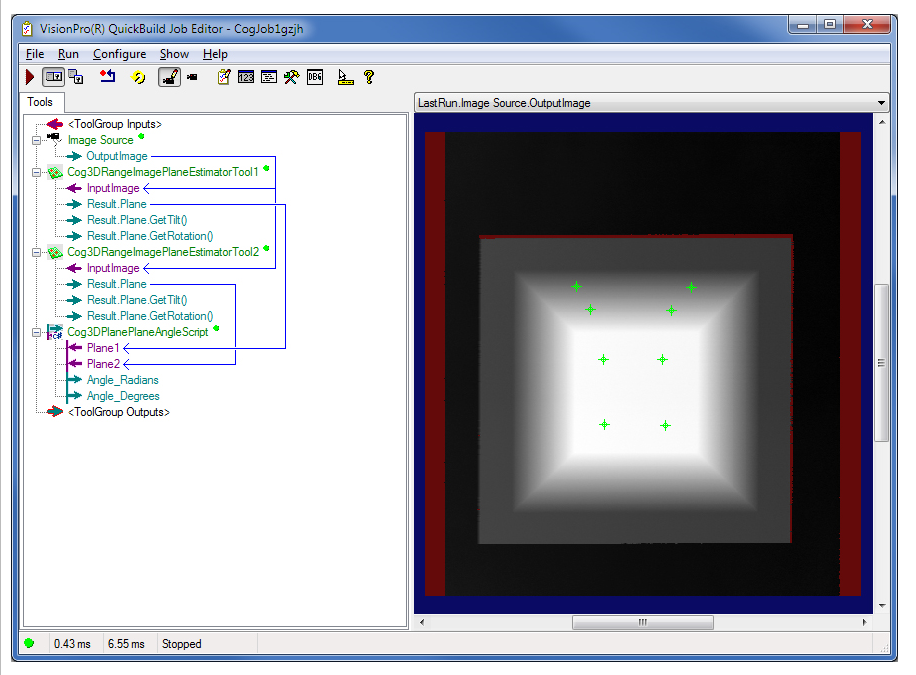

6.3 两平面夹角检测(C#)

csharp 复制代码
public override void Run()
{
    try
    {
        // ---- 拟合基准平面 ----
        Cog3DRangeImagePlaneEstimatorTool basePlaneTool =
            toolBlock.Tools["BasePlaneEstimator"] as Cog3DRangeImagePlaneEstimatorTool;
        basePlaneTool.InputImage = toolBlock.Inputs["RangeImage"].Value as CogImage16Range;
        basePlaneTool.FitMethod = Cog3DRangeImagePlaneEstimatorToolFitMethodConstants.Robust; // 改为Robust拟合
        basePlaneTool.Run();

        if (basePlaneTool.RunStatus.Result != CogToolResultConstants.Accept)
        {
            toolBlock.Outputs["AngleResult"].Value = "FAIL - 基准平面拟合失败";
            return;
        }

        CogPlane basePlane = basePlaneTool.FittedPlane;

        // ---- 拟合工件平面 ----
        Cog3DRangeImagePlaneEstimatorTool workPlaneTool =
            toolBlock.Tools["WorkPlaneEstimator"] as Cog3DRangeImagePlaneEstimatorTool;
        workPlaneTool.InputImage = toolBlock.Inputs["RangeImage"].Value as CogImage16Range;
        workPlaneTool.FitMethod = Cog3DRangeImagePlaneEstimatorToolFitMethodConstants.Point;

        // 使用更合理的点分布（可根据实际情况调整）
        workPlaneTool.ClearPointPositions();
        AddSamplePoints(workPlaneTool); // 封装点添加逻辑

        workPlaneTool.ZQueryMethod = Cog3DRangeImagePlaneEstimatorToolZQueryMethodConstants.Neighborhood;
        workPlaneTool.NeighborhoodSizeX = 7; // 适当增大邻域
        workPlaneTool.NeighborhoodSizeY = 7;
        workPlaneTool.Run();

        if (workPlaneTool.RunStatus.Result != CogToolResultConstants.Accept)
        {
            toolBlock.Outputs["AngleResult"].Value = "FAIL - 工件平面拟合失败";
            return;
        }

        CogPlane workPlane = workPlaneTool.FittedPlane;

        // ---- 计算两平面夹角 ----
        double angleDeg = CalculatePlaneAngle(basePlane, workPlane);

        Console.WriteLine($"两平面夹角: {angleDeg:F2}°");
        Console.WriteLine($"基准平面拟合误差: {basePlaneTool.ResidualsRMS:F4}");
        Console.WriteLine($"工件平面拟合误差: {workPlaneTool.ResidualsRMS:F4}");

        // ---- 判断结果 ----
        if (angleDeg > 5.0)
            toolBlock.Outputs["AngleResult"].Value = "FAIL - 角度超标";
        else
            toolBlock.Outputs["AngleResult"].Value = "PASS";
    }
    catch (Exception ex)
    {
        Console.WriteLine($"执行错误: {ex.Message}");
        toolBlock.Outputs["AngleResult"].Value = "FAIL - 系统错误";
    }
}

private double CalculatePlaneAngle(CogPlane plane1, CogPlane plane2)
{
    // 法向量点积
    double dot = plane1.A * plane2.A + plane1.B * plane2.B + plane1.C * plane2.C;

    // 法向量长度
    double mag1 = Math.Sqrt(plane1.A * plane1.A + plane1.B * plane1.B + plane1.C * plane1.C);
    double mag2 = Math.Sqrt(plane2.A * plane2.A + plane2.B * plane2.B + plane2.C * plane2.C);

    // 检查有效性
    if (mag1 < 1e-10 || mag2 < 1e-10)
        throw new InvalidOperationException("无效的平面法向量");

    // 计算夹角（确保cos值在有效范围内）
    double cosAngle = dot / (mag1 * mag2);
    cosAngle = Math.Max(-1.0, Math.Min(1.0, cosAngle));

    double angleRad = Math.Acos(cosAngle);
    double angleDeg = angleRad * 180.0 / Math.PI;

    // 返回锐角（0-90度）
    return angleDeg > 90 ? 180 - angleDeg : angleDeg;
}

6.4 平面度热力图生成(C#)

csharp 复制代码
// 平面度热力图 --- 将大面积板材分区扫描，生成 RMS 热力图
using Cognex.VisionPro;
using Cognex.VisionPro3D;

public override void Run()
{
    CogImage16Range rangeImage = toolBlock.Inputs["RangeImage"].Value as CogImage16Range;

    // 将图像分为 5×5 = 25 个区域，逐区域拟合
    int gridRows = 5, gridCols = 5;
    int regionW = rangeImage.Width / gridCols;
    int regionH = rangeImage.Height / gridRows;
    double[,] rmsMap = new double[gridRows, gridCols];

    Cog3DRangeImagePlaneEstimatorTool planeTool =
        toolBlock.Tools["PlaneEstimator"] as Cog3DRangeImagePlaneEstimatorTool;
    planeTool.InputImage = rangeImage;
    planeTool.FitMethod = Cog3DRangeImagePlaneEstimatorToolFitMethodConstants.Area;
    planeTool.PlaneDirection = Cog3DRangeImagePlaneEstimatorToolPlaneDirectionConstants.PositivePixelSpaceZ;

    for (int r = 0; r < gridRows; r++)
    {
        for (int c = 0; c < gridCols; c++)
        {
            CogRectangle roi = new CogRectangle();
            roi.X = c * regionW;
            roi.Y = r * regionH;
            roi.Width = regionW;
            roi.Height = regionH;
            planeTool.Region = roi;

            planeTool.Run();
            rmsMap[r, c] = planeTool.ResidualRMS;

            Console.WriteLine($"区域[{r},{c}] RMS: {rmsMap[r, c]:F4}mm");
        }
    }

    // 找出最大 RMS 区域
    double maxRms = 0;
    int maxR = 0, maxC = 0;
    for (int r = 0; r < gridRows; r++)
        for (int c = 0; c < gridCols; c++)
            if (rmsMap[r, c] > maxRms) { maxRms = rmsMap[r, c]; maxR = r; maxC = c; }

    Console.WriteLine($"最大 RMS 区域: [{maxR},{maxC}], 值: {maxRms:F4}mm");

    toolBlock.Outputs["MaxRMS"].Value = maxRms;
    toolBlock.Outputs["MaxRegion"].Value = $"[{maxR},{maxC}]";
    toolBlock.Outputs["PassResult"].Value = maxRms < 0.5 ? "PASS" : "FAIL";
}

   应用场景： 大型板材(如 PCB、金属薄板)的全面平面度检测，通过分区扫描生成 RMS 热力图，精确定位翘曲/凹陷区域。

6.5 PlaneEstimator + HeightCalculator联合应用(C#)

csharp 复制代码
// 联合应用：PlaneEstimator 拟合基准面 + HeightCalculator 计算高度差
using Cognex.VisionPro;
using Cognex.VisionPro3D;

public override void Run()
{
    CogImage16Range rangeImage = toolBlock.Inputs["RangeImage"].Value as CogImage16Range;

    // Step 1: 拟合基准平面
    Cog3DRangeImagePlaneEstimatorTool planeTool =
        toolBlock.Tools["PlaneEstimator"] as Cog3DRangeImagePlaneEstimatorTool;
    planeTool.InputImage = rangeImage;
    planeTool.FitMethod = Cog3DRangeImagePlaneEstimatorToolFitMethodConstants.Area;
    CogRectangleAffine baseROI = new CogRectangleAffine();
    baseROI.SetOriginXYLengthWidthRotationSkew(0, 0, 500, 100, 0, 0);
    planeTool.Region = baseROI;
    planeTool.Run();

    CogPlane basePlane = planeTool.FittedPlane;
    Console.WriteLine($"基准平面 RMS: {planeTool.ResidualRMS:F4}mm");

    // Step 2: 计算目标区域相对基准面的高度
    Cog3DRangeImageHeightCalculatorTool heightTool =
        toolBlock.Tools["HeightCalculator"] as Cog3DRangeImageHeightCalculatorTool;
    heightTool.InputImage = rangeImage;
    heightTool.InputPlane = basePlane;

    CogRectangle targetROI = new CogRectangle();
    targetROI.X = 200; targetROI.Y = 200;
    targetROI.Width = 100; targetROI.Height = 100;
    heightTool.Region = targetROI;

    heightTool.Run();

    double meanHeight = heightTool.MeanHeight;
    double medianHeight = heightTool.MedianHeight;
    double minHeight = heightTool.MinHeight;
    double maxHeight = heightTool.MaxHeight;
    double stdDev = heightTool.StandardDeviation;

    Console.WriteLine($"平均高度: {meanHeight:F3}mm, 中位数: {medianHeight:F3}mm");
    Console.WriteLine($"最小: {minHeight:F3}mm, 最大: {maxHeight:F3}mm, 标准差: {stdDev:F3}mm");

    if (meanHeight > 0.3 || stdDev > 0.1)
        toolBlock.Outputs["HeightResult"].Value = "FAIL";
    else
        toolBlock.Outputs["HeightResult"].Value = "PASS";
}

6.6 PlaneEstimator + VolumeCalculator联合应用(C#)

csharp 复制代码
// 联合应用：PlaneEstimator 拟合基准面 + VolumeCalculator 计算体积
using Cognex.VisionPro;
using Cognex.VisionPro3D;

public override void Run()
{
    CogImage16Range rangeImage = toolBlock.Inputs["RangeImage"].Value as CogImage16Range;

    // Step 1: 拟合基准平面
    Cog3DRangeImagePlaneEstimatorTool planeTool =
        toolBlock.Tools["PlaneEstimator"] as Cog3DRangeImagePlaneEstimatorTool;
    planeTool.InputImage = rangeImage;
    planeTool.FitMethod = Cog3DRangeImagePlaneEstimatorToolFitMethodConstants.Area;
    planeTool.Run();
    CogPlane basePlane = planeTool.FittedPlane;

    // Step 2: 计算指定区域的体积
    Cog3DRangeImageVolumeCalculatorTool volumeTool =
        toolBlock.Tools["VolumeCalculator"] as Cog3DRangeImageVolumeCalculatorTool;
    volumeTool.InputImage = rangeImage;
    volumeTool.InputPlane = basePlane;

    CogRectangle roi = new CogRectangle();
    roi.X = 150; roi.Y = 150;
    roi.Width = 200; roi.Height = 200;
    volumeTool.Region = roi;

    volumeTool.Run();

    double volume = volumeTool.Volume;  // 单位：立方毫米
    Console.WriteLine($"计算体积: {volume:F2} mm³");

    if (volume < 50.0 || volume > 200.0)
        toolBlock.Outputs["GlueResult"].Value = "FAIL - 胶量异常";
    else
        toolBlock.Outputs["GlueResult"].Value = "PASS";
}

   说明： Cog3DRangeImageVolumeCalculatorTool 计算基准平面上方区域特征的体积（单位：mm³），适用于胶水涂覆量、点胶高度、凸起/凹陷体积等场景。

7.VisionPro 3D 工具

工具名称 功能 典型用途
Cog3DRangeGreySplitterScript 高度/灰度分离 将 RangeWithGrey 拆分为深度图和灰度图
Cog3DRangeImagePlaneEstimatorTool 平面拟合 输出法向量/偏移/姿态角/RMS
Cog3DRangeImageCrossSectionTool 横截面提取 获取 Profile 轮廓，支持找点/找线/找圆
Cog3DRangeImageHeightCalculatorTool 高度计算 计算点到基准平面的高度差
Cog3DRangeImageVolumeCalculatorTool 体积计算 计算基准面上方区域特征的体积
Cog3DPlanePlaneAngleScript 两平面夹角 输入两个平面，输出夹角
Cog3DVisionDataStitchTool 图像拼接 将多相机图像拼接输出
CogPMAlign3DTool 3D 模板匹配 定位 3D 工件位置

7.1 典型工具链数据流

bash 复制代码
Cog3DAcquireTool (采集 3D 深度图)
        │
        ▼
Cog3DRangeGreySplitterScript (分离高度/灰度)
        │
        ▼
Cog3DRangeImagePlaneEstimatorTool (平面拟合 → CogPlane)
        │
        ├──────────────┬──────────────┬──────────────┐
        ▼              ▼              ▼              ▼
  HeightCalculator  VolumeCalculator  3DCalibrateTool  3DTransformTool
   (高度差计算)      (体积计算)        (相机标定)        (坐标变换/抓取)
        │              │
        ▼              ▼
              CogDecisionTool (综合判定 → PASS/FAIL)

7.2 上游工具(数据输入）

工具 作用 输出
Cog3DRangeGreySplitterScript 分离高度/灰度图像 CogImage16Range + 灰度图
CogPMAlign3DTool 3D 模板匹配定位工件 工件坐标 → 更新 ROI/点坐标
Cog3DVisionDataStitchTool 多相机图像拼接 拼接后的完整深度图

7.3 下游工具(结果消费）

工具 输入 用途
Cog3DCalibrateTool CogPlane (法向量+偏移) 相机外参校准
Cog3DRangeImageHeightCalculatorTool CogPlane (基准平面) 计算点到平面高度差
Cog3DRangeImageVolumeCalculatorTool CogPlane (基准平面) 计算基准面上方体积
Cog3DPlanePlaneAngleScript 2× CogPlane 计算两平面夹角
Cog3DTransformTool CogPlane (法向量) 调整机械臂抓取姿态
CogDecisionTool 倾斜角/RMS/偏移 综合判定 PASS/FAIL
Cog3DDisplayV2 CogPlane + 深度图 3D 可视化渲染

8.常见问题与调优

8.1 RMS 值异常大(> 1mm）

可能原因：

  • ROI 区域包含非平面区域(如工件边缘、凸起物）
  • 深度图存在大量无效/丢失像素
  • 传感器标定漂移

解决方案：

  • 缩小 ROI 范围，排除边缘干扰
  • 使用掩膜模式排除无效像素
  • 重新标定传感器

8.2 法向量方向不一致

可能原因：

  • PlaneDirection 参数设置不匹配相机坐标系
  • 工件翻转导致法向量反向

解决方案：

  • 确认相机坐标系方向，选择 "PositivePixelSpaceZ" 或 "NegativePixelSpaceZ"
  • 在结果处理中对法向量做方向一致性校验

8.3 Point模式拟合精度差

可能原因：

  • 离散点数量不足（< 3 个）
  • 离散点共线（退化情况）
  • Z 查询方法选择不当

解决方案：

  • 至少选择 4 个不共线的离散点
  • 使用 "领域均值" Z 查询，设置 5×5 或 7×7 邻域
  • 确保离散点分布在目标平面的不同区域

8.4 工件偏移后拟合失败

可能原因：

  • ROI/离散点坐标固定，未随工件位置更新

解决方案：

  • 在 PlaneEstimator 前增加 CogPMAlign3DTool 进行 3D 定位
  • 根据定位结果动态更新 ROI 原点或离散点坐标

8.5 参数调优速查表

场景 推荐配置
大面积平面（板材、PCB） Area 模式 + 矩形/仿射矩形 ROI + 掩膜筛选
小特征平面（角点、焊盘） Point 模式 + 4 个不共线点 + 领域均值(5×5)
高噪声环境 Point 模式 + 领域均值(7×7) 或 领域中值
精密测量 Area 模式 + 全图 + 排除边缘 10-20 像素
工件有偏移 先 CogPMAlign3DTool 定位 → 动态更新 ROI/点坐标

9.参考资料

9.1 官方资源

  • Cognex 官方支持 - VisionPro
  • VisionPro 安装目录示例：%VPRO_ROOT%/samples/Programming/3D/
  • 3D Viewer 示例：%VPRO_ROOT%/samples/Programming/3D/Cog3DDisplayV2WithGraphics/

9.2 社区教程

相关推荐
文阿花2 小时前
Echarts实现柱状3D扇形图
android·3d·echarts
Zldaisy3d2 小时前
中南&南洋理工 l 3D打印含Al高熵合金高周疲劳机制与晶格摩擦工程研究
3d
CG_MAGIC3 小时前
Substance Painter：图层蒙版与智能材质
3d·材质·贴图·substance painter·效果图·建模教程·渲云渲染
小短腿的代码世界3 小时前
Qt Quick 3D场景导入与渲染架构深度解析：从USD到PBR材质的完整管线
qt·3d·架构
3DVisionary3 小时前
模具电极3D检测真实案例：手机后盖注塑模石墨电极全流程实录
人工智能·3d·智能手机·案例分析·蓝光三维扫描·模具检测·石墨电极
code_pgf3 小时前
CenterPoint 3D 目标检测详解
人工智能·目标检测·3d
threelab15 小时前
Three.js 物理模拟着色器 | 三维可视化 / AI 提示词
开发语言·前端·javascript·人工智能·3d·着色器
zhangfeng113317 小时前
计算机视觉vc 3D 希尔伯特曲线 基础介绍，人工智能
人工智能·计算机视觉·3d
程序员极光21 小时前
第六篇，如何用高德地图获取定位！
3d·高德
热门推荐
01《置身钉内》原文-可播放阅读02【AI】2026 年具身智能模型和世界模型总结03GitHub 镜像站点04Claude Code、Codex、Cursor三分天下：2026年AI编程Agent生态全景剖析052026 AI 编程工具终极实战指南：Cursor vs Claude Code vs Copilot，开发者该怎么选？062026 年 AI 编程工具终极横评：Cursor vs Claude Code vs Copilot vs Windsurf07Codex 下载安装指南：Windows 和 macOS 官方版下载08AI科技热点日报 | 2026年6月1日09【踩坑记录 | 第一篇】微软商店无法使用时，如何手动安装 OpenAI Codex？附`.msix`文件系统错误解决方法10CC-Switch 下载、安装与使用配置指南【2026.5.29】
