I/O 设备

输入输出系统 （I/O System）是计算机架构中软硬件深度结合的核心子系统，负责管理和优化 CPU、内存与外围设备间的数据交流。它决定了计算机与外部世界交互的能力边界------从键盘敲击到网络数据包，从磁盘读写到屏幕刷新，所有跨越计算机边界的比特流都经由 I/O 系统完成。

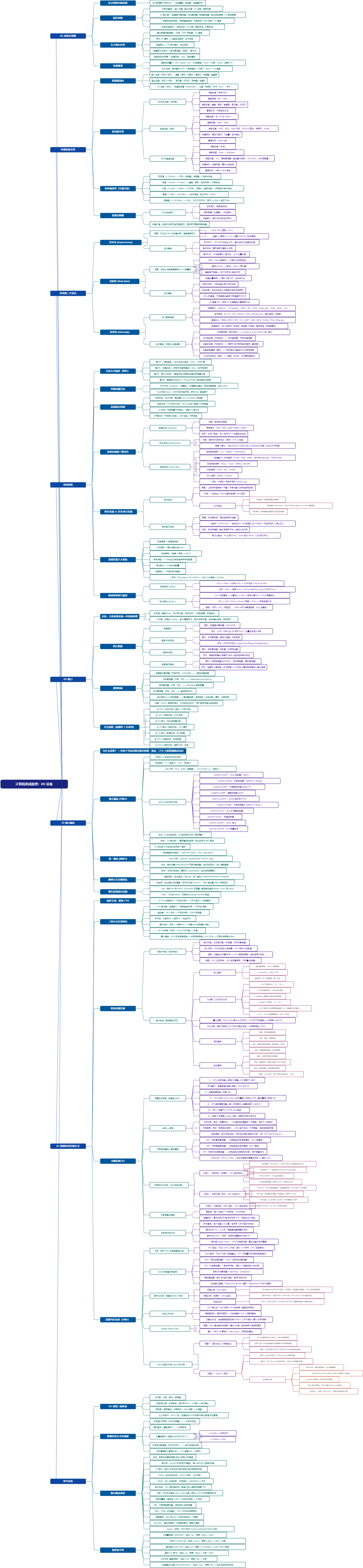

I/O 系统全景图

I/O 系统在计算机中的位置

在冯·诺依曼架构中，I/O 系统与运算器、控制器、存储器并列，构成计算机的五大功能部件。但在现代计算机中，I/O 系统已远远超出"输入输出"的字面含义------它是一个涵盖硬件接口、总线协议、设备控制器、驱动程序、中断机制的完整层次结构。

plain 复制代码

                          ┌──────────────────────────────────────────┐
                          │               I/O 系统                     │
                          │  (软硬件协同的完整输入输出子系统)            │
                          └──────────────────┬───────────────────────┘
                                             │
              ┌──────────────────────────────┼──────────────────────────────┐
              │                              │                              │
              ▼                              ▼                              ▼
    ┌─────────────────┐          ┌─────────────────┐          ┌─────────────────┐
    │    外部设备层     │         │    I/O 接口层    │         │   数据传送控制层   │
    │  (Peripherals)   │         │  (Interface)    │          │   (Control)     │
    ├─────────────────┤          ├─────────────────┤          ├─────────────────┤
    │ · 输入设备       │          │ · 数据缓冲寄存器  │         │ · 程序直接控制   │
    │ · 输出设备       │   ◄──►   │ · 状态/控制寄存器 │   ◄──►  │ · 中断控制      │
    │ · I/O 设备       │          │ · 地址译码逻辑   │          │ · DMA 控制     │
    │ · 通信设备       │          │ · I/O 控制逻辑   │          │ · I/O 通道     │
    └─────────────────┘          └─────────────────┘          └─────────────────┘
             │                            │                            │
             └────────────────────────────┼────────────────────────────┘
                                          │
                                          ▼
                          ┌──────────────────────────────────────────┐
                          │              总线互连结构                 │
                          │  系统总线 / I/O 总线 / 局部总线 / 扩展总线  │
                          └──────────────────────────────────────────┘

I/O 系统的核心任务

任务	描述	关键技术
建立数据传输通道	在主存储器与外部设备之间构建高效的数据通路	总线、DMA 控制器、I/O 通道
转化 I/O 请求	将用户的 I/O 请求转化为具体的设备控制指令序列	设备驱动程序、命令译码
设备寻址	为每个外设分配唯一地址，使 CPU 能准确识别并访问	I/O 端口编址、地址译码
数据缓冲与同步	解决 CPU/内存与外设之间的速度差异和异步问题	缓冲寄存器、双缓冲、缓冲池
错误检测与恢复	检测传输过程中的错误并尝试恢复	奇偶校验、CRC、超时重传

I/O 系统的性能瓶颈

I/O 系统往往是整个计算机系统的性能瓶颈。以下数据直观展示了这种速度鸿沟：

plain 复制代码

典型延迟对比（数量级）:

  CPU 一级缓存访问  ████  ~1 ns
  CPU 二级缓存访问  ████████████  ~5 ns
  主存 (DRAM) 访问  ████████████████████████████████  ~50-100 ns
  SSD 随机读取      ████████████████████████████████████████████████  ~100 µs
  机械硬盘随机读取  ████████████████████████████████████████████████████████████████████████  ~10 ms
  网络数据包往返    ████████████████████████████████████████████████████████████████████████████████  ~1-100 ms

  → CPU 与最慢 I/O 设备的速度差异可达 10^7 量级（一千万倍）

📌 正因如此巨大的速度鸿沟，I/O 系统的设计核心始终围绕一个目标：让 CPU 在等待 I/O 时不至于完全空闲。从程序查询到中断，再到 DMA 和 I/O 通道，本质上都是在逐步解放 CPU。
