软硬件联通的"最后一公里"：从C代码到CPU取指的完整交接链
软硬件之间不存在"翻译官"。联通只有一瞬------软件把内存地址写入PC寄存器的那一瞬。在此之前全是数据搬运，在此之后全是硬件自动循环。

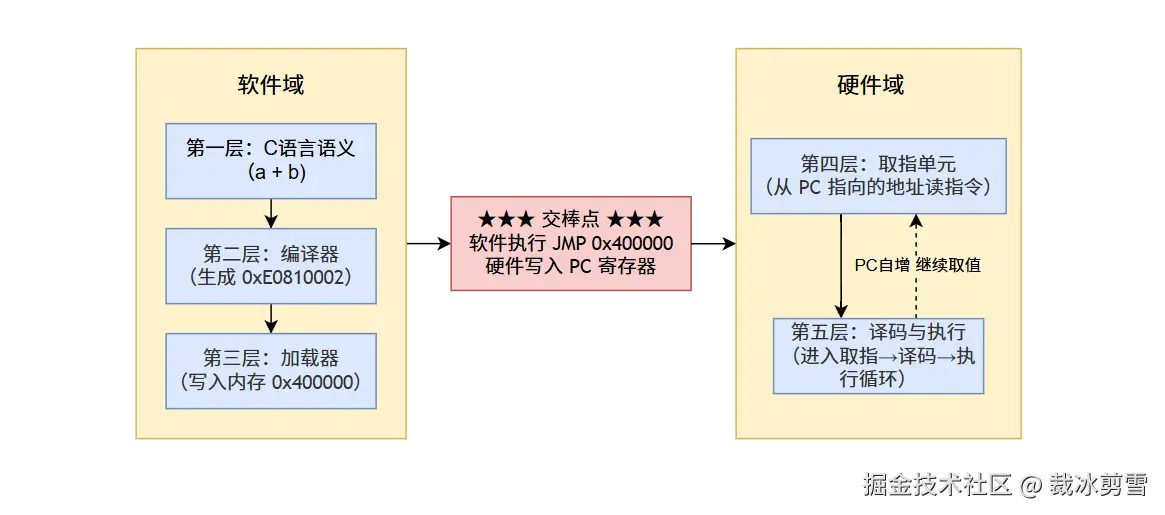

总览：一条指令的五层生命史
整条链路可以概括为五层递进结构，从上到下依次是：
- 第一层（软件域） ：你写
a + b。这是纯语义。 - 第二层（软件域） ：编译器把它变成
0xE0810002。这是查表替换。 - 第三层（软件域） ：加载器把它写入内存
0x400000。这是数据搬运。 - 交棒点（唯一的"联通"瞬间） ：加载器执行
JMP 0x400000，把入口地址写入PC寄存器。 - 第四层（硬件域） ：取指单元从PC指向的地址读回
0xE0810002，锁存进指令寄存器。 - 第五层（硬件域） ：译码器解析并执行，之后PC自增，进入无限循环。
一、语义 → 静态二进制（编译器）
你写的代码：
c
int add(int a, int b) {
return a + b;
}其中 return a + b; 是纯语义------加法是人类能理解的数学概念，硬件不认识它。
编译器做的事：
编译器把 a + b 翻译成一条具体的机器指令。假设目标平台是ARM32，它可能生成：
sql
ADD R0, R1, R2这条汇编指令的二进制编码是 0xE0810002。
编译器的工作本质是查表替换： 芯片厂商在ISA手册里规定好了"操作码0x08对应加法指令"，编译器只是机械地按照规则填充各个位域。
关键洞察： 0xE0810002 的位域布局------opcode放在[27:21]、寄存器编号放在[19:16]和[15:12]------完全是按照硬件译码器拆位域的习惯设计的。编译器生成这串数的时候，已经在预判硬件会怎么拆它。
这一层小结： 编译器生成的二进制数，本身就是按照硬件的数据通路结构反向设计出来的。软件在这里做的全部工作，就是"按硬件的规矩填表"。硬件译码器拿到这串数后，按位域组合输出对应的控制信号------它不需要知道"加法"是什么意思。
二、加载器是什么？（前置认识）
在进入"加载器如何工作"之前，我们必须先回答一个问题：加载器这个软件本身，是怎么出现在内存里的？
如果加载器也是软件，它也需要被加载，那第一个加载器是谁加载的？------如果不解释清楚，整条链路会陷入无穷递归。
加载器的物理来源：
加载器（Loader）不是一个独立的、需要被"加载"的程序。它是操作系统内核的一部分，其代码在编译内核时就被链接进内核镜像中。
启动链如下：
text
上电复位 → CPU 从 ROM（固化代码）取指执行
→ ROM 代码把 BootLoader 从磁盘读到内存
→ BootLoader 把操作系统内核从磁盘读到内存
→ 操作系统内核初始化完成，常驻内存
→ 内核中的加载器代码随内核一起常驻操作系统内核（包括其中的加载器代码）在开机过程中被加载进内存，然后永久常驻在内核空间（受MMU保护） 。只要系统在运行，加载器的代码就一直在内存里等待被调用。
加载器"启动工作"的触发条件：
加载器不是"自动"启动的。它被触发工作的条件是：用户执行了一个新程序。
text
用户在 Shell 中输入 ./a.out
→ Shell 解析命令，调用 fork() 创建子进程
→ 子进程调用 execve() 系统调用
→ CPU 响应系统调用（软中断），PC 强制跳转到内核入口
→ 内核开始执行 execve() 的实现代码
→ execve() 中调用加载器代码（即第三层描述的工作）用户执行新程序 → 触发系统调用 → CPU 硬件将 PC 强制指向内核入口 → 内核执行 → 加载器开始工作。
关键认知：
加载器不是"被加载"的。它是操作系统内核的一部分，开机即常驻内存。
当你执行一个程序时，你并不是在"启动加载器"，而是在"调用已经常驻内存的加载器代码"。
加载器已经在那里等你很久了。
有了这个前置认识，我们就可以进入第三层，看加载器具体做了哪些工作。
三、静态二进制 → 加载到内存（加载器工作）
谁在做： 加载器。它正在CPU上运行（被调用后，CPU的PC当前正指向加载器的代码段）。
加载器做的事（宏观描述）：
加载器打开 .exe 文件，读到 0xE0810002 这4个字节，然后把它从文件缓冲区复制 到进程内存空间的地址 0x400000。
对加载器而言，这只是数据搬运。它不关心这4个字节是整数、字符串还是指令------它就是用最普通的内存写入指令把它写进去。
加载器做的事（微观：硬件如何响应这次写入）：
加载器执行的那条写入指令（如ARM的 STR），触发CPU控制单元发起一个内存写总线周期：
注意： 加载器没有动用任何特权操作------就是一条普通的访存指令，和App里写一个全局变量没有区别。区别仅在于 0x400000 这个地址，在当前进程的虚拟地址空间里，被MMU页表标记为可写。
这一层小结： 内存控制器不区分"指令"和"数据"，它只认地址和写使能信号。加载器就是个常驻内存的搬运工------在内存里写下一串字节，准备把PC指向这串字节的开头。
四、软件交出控制权（修改PC）
这是整个联通链条里最核心的瞬间。
加载器做完所有搬运工作后，执行最后一条指令------跳转到入口地址：
JMP 0x400000（在操作系统内核里可能是 IRET / SYSRET，但效果等价：把 0x400000 写入PC。）
这条指令在软件层面的语义： "从此刻起，请去执行 0x400000 处的代码。"------就是指针赋值，把入口地址赋给PC。
这条指令在硬件层面的响应：

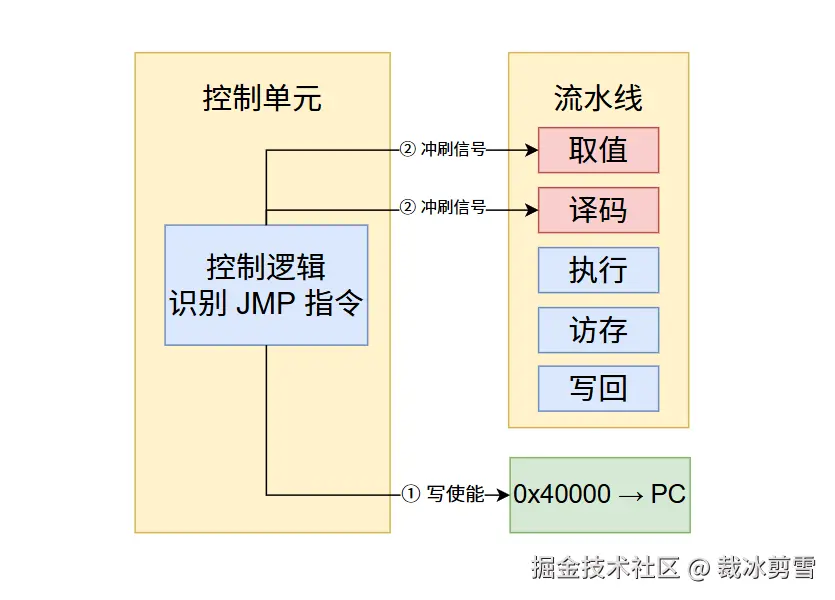

译码器识别出操作码是"无条件跳转"后，控制单元同时做两件事：
- 写入PC寄存器： 将指令中携带的立即数
0x400000写入PC寄存器（下一个时钟沿生效）。 - 冲刷流水线前级： 因为预取的旧指令（加载器的下一条）作废了，必须丢弃IF和ID级的内容。

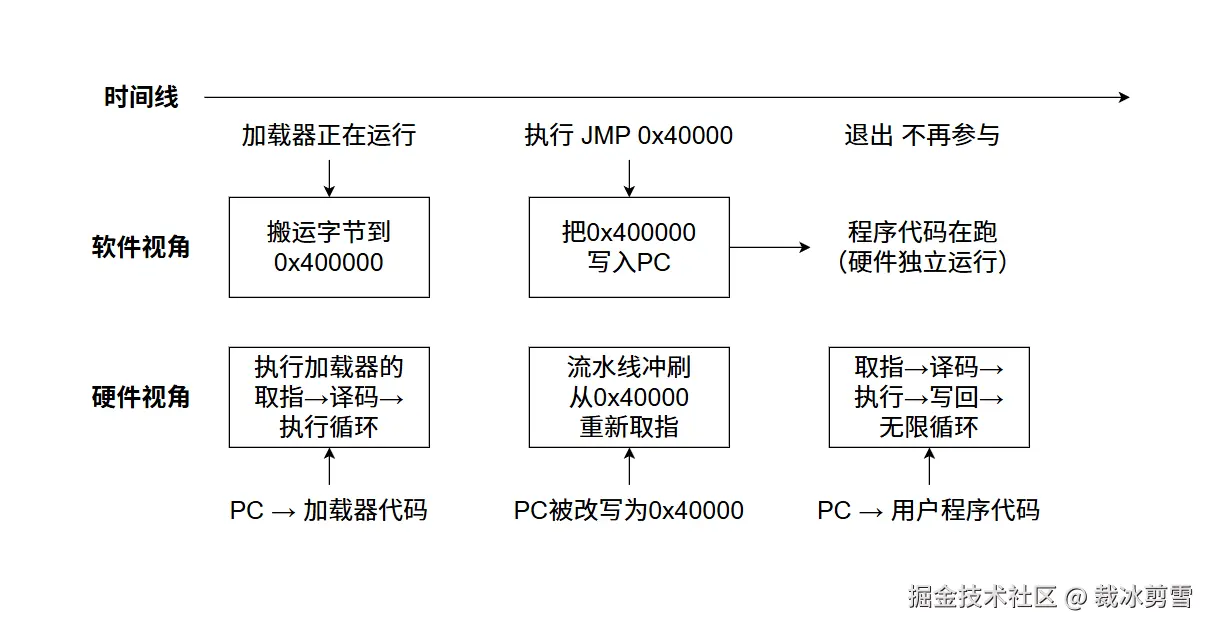

时间线对比（交棒前 / 交棒瞬间 / 交棒后）：
这一层小结：
- 在此之前，PC指向加载器的代码段，硬件在执行"搬运字节"的代码。
- 在此之后，PC指向
0x400000，硬件将自动转向执行"a+b"的代码。 - 软件能做的最後一件事就是修改PC。 修改完成之后，软件退出指挥链，硬件接管。
一次跳转是有代价的------流水线被冲刷，损失几个周期，这就是分支惩罚。PC的更新逻辑必须和流水线控制联动，否则预取的旧指令会污染执行流。
五、硬件自动响应（取指周期启动）
从这一刻起，加载器彻底退出，执行流完全由硬件主导。 没有调度器、没有加载器、没有解释器在"推动"CPU------CPU在自我驱动。
取指单元做的事：
下一个时钟周期，取指单元（Instruction Fetch stage）无条件地发起一次内存读总线周期：
取指单元不判断PC值是否合法、是否是"入口地址"------它只是机械地重复"地址→总线→读回→锁存"这个循环。 PC指向哪，它就取哪。软件把PC改成 0x400000，它就取 0x400000。没有任何"合法性校验"或"握手确认"。
这意味着什么？
当你的程序因为bug跳转到非法地址时，硬件并不会"拒绝执行"------它会老老实实地从非法地址取指，然后大概率取到全1（或全0），译码成非法指令后触发异常。这不是硬件在"保护"你，它只是在机械地执行PC给它的命令。
这一层小结： 取指单元不关心"上下文切换"或"程序边界"，它只响应PC寄存器的当前值。PC指向哪里，它就向内存请求哪里的内容。
六、译码与执行（硬件自循环）
译码器做的事：

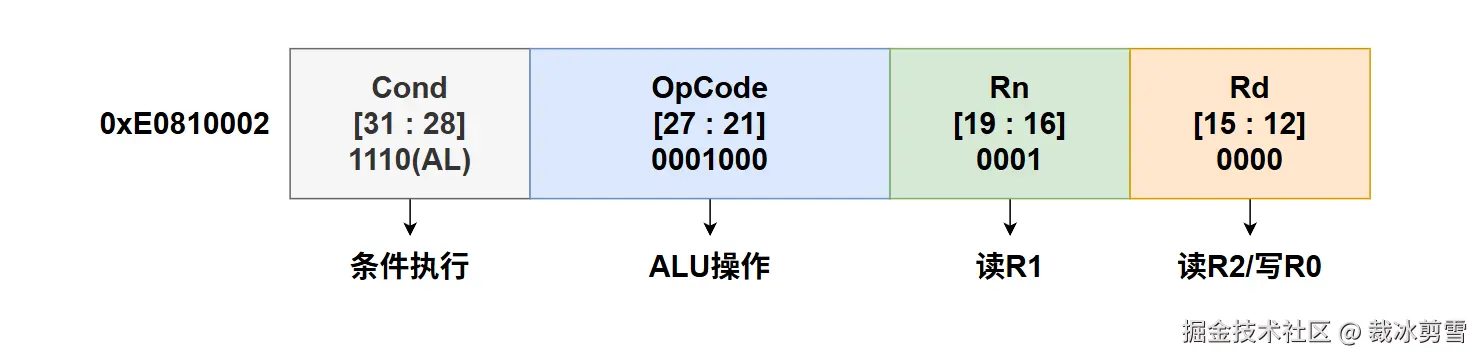

IR里拿到了 0xE0810002。译码器将它的位域拆开，分别送往不同目的地：
| IR位域 | 内容 | 送往目标 | 产生动作 |
|---|---|---|---|
[31:28] |
Cond = 1110（总是执行） | 条件检查逻辑 | 允许执行 |
[27:21] |
Opcode = 0001000（ADD） | 控制单元 | 生成 ALUOp = b10 |
[19:16] |
Rn = 0001（R1） | 寄存器堆读地址1 | 读出R1的值 |
[15:12] |
Rd = 0000（R0） | 寄存器堆读地址2 + 写回地址 | 读出R2的值，准备写回R0 |

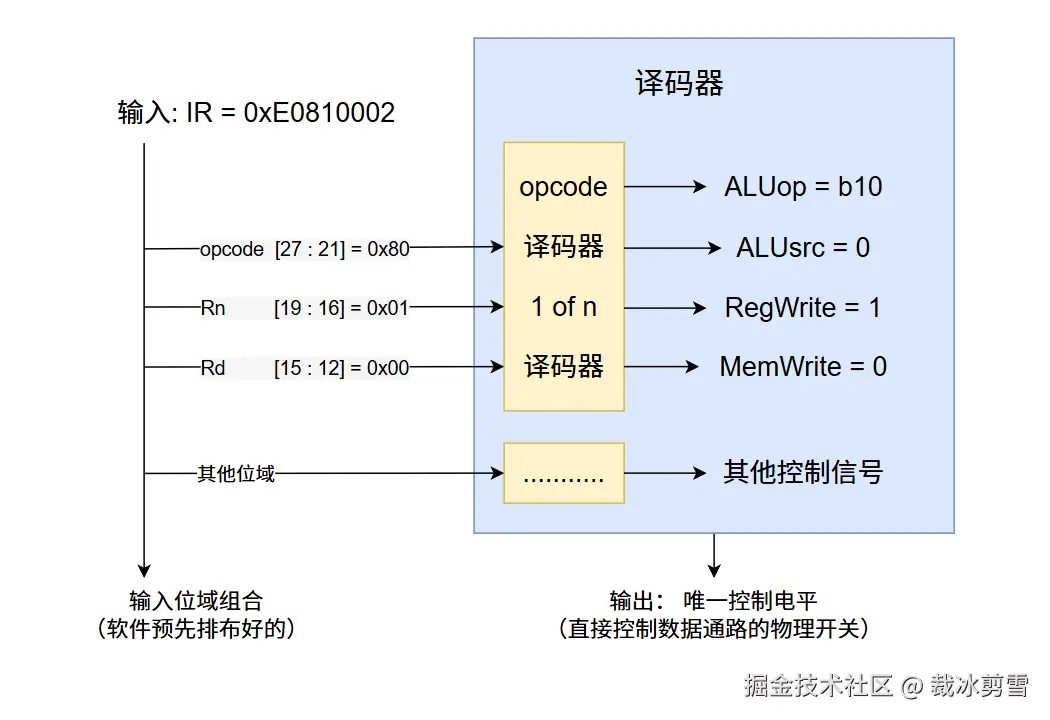

控制单元根据opcode输出一组唯一 的控制电平：RegWrite=1、ALUSrc=0、ALUOp=b10、MemWrite=0 等。

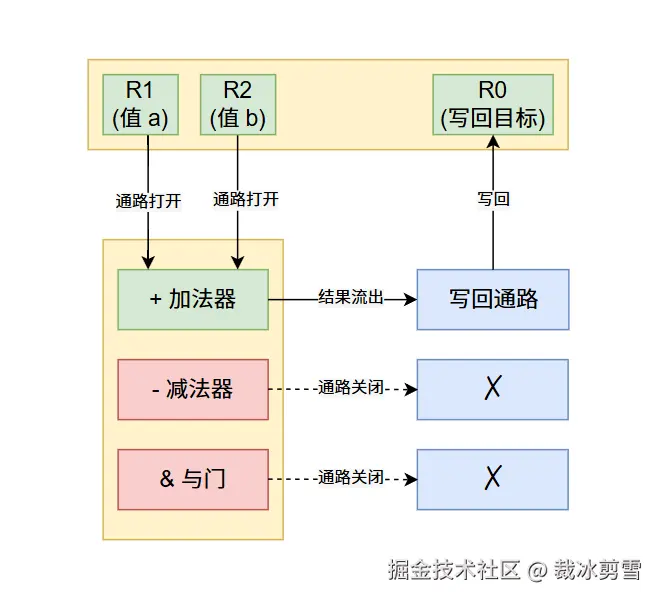

数据通路的响应：
这些控制线直接打开/关闭数据通路上的传输门：
关键闭环： 这组控制信号，恰好就是编译器在第一层"预判"的那组输出。编译器按ISA手册填的位域，让译码器产生了"加法"对应的控制信号，驱动ALU完成了R1+R2，结果写回R0。整个链路自洽地闭环了。
进入无限循环：
随后PC自增（ARM32下是PC = PC + 4），取指单元开始取下一条指令。硬件进入无限循环：
这个循环不受软件控制，除非下一次中断到来或软件再次修改PC（通过跳转指令）。
这一层小结： 译码器本质上是一张"输入位域 → 输出控制信号"的组合逻辑表------它不"理解"加法，它只是按输入组合输出对应的控制电平。硬件进入自循环后，软件不再参与。
七、终论
软硬件之间不存在"翻译官"。不存在"中间层"在持续地解释软件意图给硬件听。
软硬件联通只有一个瞬间：软件把新地址写入PC寄存器的那个时钟上升沿。
| 时间点 | PC指向 | 硬件在执行 |
|---|---|---|
| 交棒前 | 加载器代码段 | "搬运字节"的指令 |
| 交棒瞬间 | 加载器执行JMP → PC被写入 0x400000 |
流水线冲刷 → 重新取指 |
| 交棒后 | 程序入口 0x400000 |
"a+b"的指令 |
剩下的所有事情------取指、译码、执行、写回------都是硬件基于PC这个输入，自发完成的自动机循环。这个循环里，硬件不区分"指令"和"数据"------它只区分"PC当前指向的内容"和"其他内存内容"。
最终用一句话总结：
软件只管"把PC掰过去"，硬件只管"跟着PC走"。
联通就发生在软件掰动PC、硬件响应PC变化的那一个时钟周期里。
每一个时钟周期，硬件都无条件地问PC："你指向哪？" 每一个跳转指令，软件都回答："现在指向这里。"
这个"问-答"循环在每一个周期里持续进行，从未停止，从开机到关机。
你写的每一行C代码，最终都是在向PC这个寄存器提交一次"请指向新地址"的请求。硬件回答"收到了"，然后顺着新地址走下去。而"收到了"在硬件层面，就是PC寄存器的D触发器在下一个时钟沿锁存了新值。
这就是计算机体系结构里，软件与硬件之间那条真实存在的、可验证的、精确到单个时钟周期的联通链路。
