ROS零基础入门全套实战教程（文件系统+话题+自定义消息+服务通信+坦克仿真）

配套环境：Ubuntu20.04 + ROS Noetic + Python3

前言

本文整合博主原创4天ROS课堂教案，从零梳理ROS基础文件系统、高频命令、Topic话题通信、自定义Msg消息、Service服务通信，搭配小乌龟标准案例、坦克仿真实战，贴合课堂授课流程、复刻实操报错与解决方案，零基础直接照搬即可运行，适配课堂作业、期末实训、课程实验。

🔥 全局硬性前置要求（全文通用，必看）
删除Linux所有多余工作空间，仅保留唯一工作空间：catkin_ws
~/.bashrc文件末尾配置环境变量，标准格式：
bash 复制代码
source /opt/ros/noetic/setup.bash
source ~/catkin_ws/devel/setup.bash
注意：原生ros环境必须放在自定义工作空间上方，禁止顺序颠倒，否则环境覆盖、功能包找不到
修改代码/新增包/新增msg、srv文件后，必须执行 catkin_make 编译

catkin_make 命令：仅可在 ~/catkin_ws 根目录执行

catkin_create_pkg 创建功能包：仅可在 ~/catkin_ws/src 目录执行

所有ROS节点启动前，必须优先运行 roscore

一、ROS基础：文件系统+常用命令（第2天小乌龟案例）

1.1 核心概念精讲

1.1.1 ROS工作空间（Workspace）

工作空间为ROS项目顶层根目录，统一托管全部功能包、编译缓存、环境变量、项目依赖，所有自定义代码、驱动、仿真文件必须放入工作空间才可编译运行。

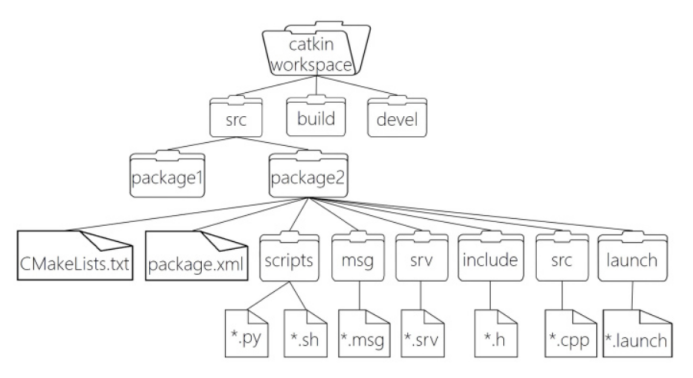

（1）标准目录结构（catkin_ws标准架构）
bash 复制代码
catkin_ws/
├─ src/        # 【核心目录】存放所有自定义功能包、源码文件
├─ build/      # 编译临时目录，存放编译中间文件、cmake缓存
├─ devel/      # 开发运行目录，存放可执行程序、环境配置脚本
└─ install/    # 可选安装目录，初学开发全程无需使用
（2）从零创建工作空间命令
bash 复制代码
# 递归创建工作空间+src源码目录
mkdir -p ~/catkin_ws/src
# 切换至工作空间根目录
cd ~/catkin_ws
# 初始化编译环境，自动生成build、devel文件夹
catkin_make
（3）激活工作空间环境
bash 复制代码
# 当前终端临时激活
source devel/setup.bash
# 永久配置环境（一劳永逸）
echo "source ~/catkin_ws/devel/setup.bash" >> ~/.bashrc
source ~/.bashrc

1.1.2 ROS功能包（Package）

功能包是ROS开发最小功能单元，节点代码、启动文件、自定义消息、服务配置全部封装在内。

（1）创建语法：catkin_create_pkg 包名依赖1 依赖2 ...
bash 复制代码
# 固定路径创建测试包
cd ~/catkin_ws/src
catkin_create_pkg test_demo rospy std_msgs geometry_msgs --rosdistro noetic
（2）功能包标准目录
bash 复制代码
my_package/
├─ CMakeLists.txt      # 编译配置文件（禁止删除重命名）
├─ package.xml         # 包依赖描述核心文件
├─ scripts/            # Python脚本节点存放目录
├─ src/                # C++源码目录
├─ msg/                # 自定义消息目录
└─ srv/                # 自定义服务目录
开发硬性规则：Python脚本放入scripts后，必须授权 chmod +x 脚本.py；包名禁止大写、中文、特殊符号。

1.1.3 黄金编译命令 catkin_make

作用：编译工作空间全部源码、解析依赖、生成可执行节点程序。

ROS开发黄金三连命令（必背考点）
bash 复制代码
cd ~/catkin_ws       # 切入工作空间根目录
catkin_make          # 全局编译工作空间
source devel/setup.bash  # 激活环境变量

1.2 ROS全套常用命令期末速查表

五大核心：节点Node 、话题Topic、服务Service、参数Param、功能包Package

|-------------------|-------------------|
| 命令 | 功能说明 |
| roscore | 启动ROS核心、主节点、参数服务器 |
| rosrun 包名节点名 | 运行指定功能包内部单个节点 |
| roslaunch | 批量启动节点、加载配置文件 |
| rosnode list/info | 查看运行节点、节点绑定信息 |
| rostopic 系列 | 查看话题、打印数据、检测发布频率 |
| rosmsg show | 查看消息字段结构 |
| rosservice 系列 | 查看、调用ROS服务 |
| rosparam 系列 | 修改、读取全局参数 |
| rqt_graph | 可视化节点话题通信拓扑 |

1.3 综合实战：小乌龟自动画圆

步骤1：编写运动发布脚本

bash 复制代码

cd ~/catkin_ws/src/turtle_test
mkdir scripts && cd scripts
gedit move_turtle.py

move_turtle.py 源码

python 复制代码

#!/usr/bin/env python3
import rospy
from geometry_msgs.msg import Twist

# 初始化节点
rospy.init_node('move_turtle')
# 创建发布者，绑定小乌龟速度话题
pub = rospy.Publisher('/turtle1/cmd_vel', Twist, queue_size=10)
rate = rospy.Rate(10)  # 10Hz发布频率

# 配置运动参数：前进+旋转画圆
msg = Twist()
msg.linear.x = 1.0   # 线速度（前进）
msg.angular.z = 0.5  # 角速度（旋转）

# 循环发布指令
while not rospy.is_shutdown():
    pub.publish(msg)
    rate.sleep()

步骤2：授权脚本

bash 复制代码

chmod +x move_turtle.py

步骤3：四终端启动运行

bash 复制代码

终端1：roscore

终端2：rosrun turtlesim turtlesim_node

终端3：rosrun turtle_test move_turtle.py

运行现象：小乌龟持续画圆运动

步骤4：终端指令拓展实操

bash 复制代码

# 1.终端手动控制乌龟直行
rostopic pub -r 10 /turtle1/cmd_vel geometry_msgs/Twist "linear: {x: 2.0}, angular: {z: 0.0}"
# 2.原地旋转
rostopic pub -r 10 /turtle1/cmd_vel geometry_msgs/Twist "linear: {x: 0.0}, angular: {z: 1.0}"
# 3.新增乌龟
rosservice call /spawn "x: 2.0,y: 2.0,theta: 0.0,name: 'turtle2'"
# 4.修改画布白色背景
rosparam set /turtlesim/background_r 255
rosparam set /turtlesim/background_g 255
rosparam set /turtlesim/background_b 255
rosservice call /clear

二、ROS Topic话题通信（第3天教案）

2.1 话题通信原理

通信模型：Publisher发布者 + Subscriber订阅者

核心特点：异步通信、节点松耦合、支持多对多传输

通信流程：节点向ROS Master注册 → 发布者推送话题数据 → 订阅者回调接收数据

适用场景：机器人运动控制、传感器实时数据传输

2.2 乌龟位置订阅节点实战

功能：实时监听乌龟坐标、姿态角度并打印输出

bash 复制代码

cd ~/catkin_ws/src/turtle_test/scripts
gedit pose_listener.py

pose_listener.py 源码

python 复制代码

#!/usr/bin/env python3
import rospy
from turtlesim.msg import Pose

# 回调函数：接收话题数据后自动执行
def callback(msg):
    rospy.loginfo("乌龟坐标：x=%.2f, y=%.2f, 朝向=%.2f",msg.x, msg.y, msg.theta)

if __name__ == '__main__':
    rospy.init_node('pose_listener')
    # 订阅/turtle1/pose话题
    rospy.Subscriber('/turtle1/pose', Pose, callback)
    rospy.spin()  # 阻塞监听，防止节点退出

bash 复制代码

chmod +x pose_listener.py
rosrun turtle_test pose_listener.py

2.3 拓展实战：坦克仿真话题通信

2.3.1 仿真环境部署

bash 复制代码

cd ~/catkin_ws/src
unzip tank_sim.zip
cd ~/catkin_ws
catkin_make
source devel/setup.bash
roslaunch tank_sim tank_sim.launch

2.3.2 终端一键控制指令

bash 复制代码

# 坦克移动
rostopic pub -r 10 /tank1/cmd_vel geometry_msgs/Twist "linear: {x: 80.0}, angular: {z: 0.8}"
# 坦克发射炮弹
rostopic pub /tank1/fire tank_sim/Fire "speed: 300.0, max_range: 600.0"
# 生成新坦克
rosservice call /spawn "x: 200.0,y: 200.0,theta: 0.0,name: 'tank2'"

2.3.3 键盘控制坦克完整节点

功能：方向键控制移动、Q键发射炮弹、支持多坦克单独控制

bash 复制代码

gedit tank_keyboard_controller.py

bash 复制代码

#!/usr/bin/env python3
import rospy
import sys
import tty, termios
from geometry_msgs.msg import Twist
from tank_sim.msg import Fire

# 方向键映射
key_bindings = {
    '\x1b[A': (1, 0),    # 上：前进
    '\x1b[B': (-1, 0),   # 下：后退
    '\x1b[C': (0, -1),   # 右：右转
    '\x1b[D': (0, 1),    # 左：左转
}
fire_key = 'q'

# 非阻塞读取键盘按键
def get_key():
    fd = sys.stdin.fileno()
    old_settings = termios.tcgetattr(fd)
    try:
        tty.setraw(sys.stdin.fileno())
        ch1 = sys.stdin.read(1)
        if ch1 == '\x1b':
            ch2 = sys.stdin.read(1)
            if ch2 == '[':
                ch3 = sys.stdin.read(1)
                return ch1 + ch2 + ch3
        return ch1
    finally:
        termios.tcsetattr(fd, termios.TCSADRAIN, old_settings)

def main():
    if len(sys.argv) < 2:
        print("用法: rosrun tank_sim tank_keyboard_controller.py 坦克名")
        return
    tank_name = sys.argv[1]
    rospy.init_node(f"{tank_name}_keyboard_controller")
    # 绑定坦克话题
    pub_vel = rospy.Publisher(f"/{tank_name}/cmd_vel", Twist, queue_size=10)
    pub_fire = rospy.Publisher(f"/{tank_name}/fire", Fire, queue_size=10)
    speed = 50.0
    turn = 1.0
    print("操作说明：方向键控制移动，Q键发射炮弹，Ctrl+C退出")

    try:
        while not rospy.is_shutdown():
            key = get_key()
            twist = Twist()
            fire = Fire()
            if key in key_bindings:
                linear, angular = key_bindings[key]
                twist.linear.x = linear * speed
                twist.angular.z = angular * turn
                pub_vel.publish(twist)
            elif key.lower() == fire_key:
                fire.speed = 300.0
                fire.max_range = 600.0
                pub_fire.publish(fire)
            elif key == '\x03':
                break
    except rospy.ROSInterruptException:
        pass

if __name__ == "__main__":
    main()

运行指令：rosrun tank_sim tank_keyboard_controller.py tank1

三、ROS自定义Msg消息（第4天实验）

实验需求：自定义Student学生消息，包含姓名、年龄、学号、分数，完成发布+订阅通信

3.1 步骤1：创建功能包+msg文件
bash 复制代码
cd ~/catkin_ws/src
catkin_create_pkg ros_msg_demo rospy std_msgs
cd ros_msg_demo
mkdir msg
cd msg
gedit Student.msg
Student.msg内容
bash 复制代码
#学生信息自定义消息
string name
int32 age
string student_id
float32 score

3.2 步骤2：修改双配置文件

3.2.1 package.xml 添加依赖

bash 复制代码

<build_depend>message_generation</build_depend>
<exec_depend>message_runtime</exec_depend>

3.2.2 CMakeLists.txt 四段修改

bash 复制代码

#1.补充依赖
find_package(catkin REQUIRED COMPONENTS
rospy
std_msgs
message_generation
)
#2.注册消息
add_message_files(
FILES
Student.msg
)
#3.消息依赖生成
generate_messages(
DEPENDENCIES
std_msgs
)
#4.包依赖声明
catkin_package(
CATKIN_DEPENDS rospy std_msgs message_runtime
)

3.3 步骤3：编译验证消息

bash 复制代码

cd ~/catkin_ws
catkin_make
source devel/setup.bash
rosmsg show ros_msg_demo/Student

3.4 步骤4：发布、订阅节点代码

student_pub.py 发布端

python 复制代码

#!/usr/bin/env python3
import rospy
from ros_msg_demo.msg import Student

def pub_student():
    rospy.init_node("student_publish_node",anonymous=True)
    pub=rospy.Publisher("/student_info",Student,queue_size=10)
    rate=rospy.Rate(1)
    while not rospy.is_shutdown():
        stu=Student()
        stu.name="mike"
        stu.age=20
        stu.student_id="2025001"
        stu.score=92.5
        pub.publish(stu)
        rospy.loginfo("发布：%s,%d,%s,%f",stu.name,stu.age,stu.student_id,stu.score)
        rate.sleep()

if __name__=="__main__":
    try:
        pub_student()
    except rospy.ROSInterruptException:
        pass

student_sub.py 订阅端

python 复制代码

#!/usr/bin/env python3
import rospy
from ros_msg_demo.msg import Student

def callback(data):
    rospy.loginfo("接收信息：%s %d %s %f",data.name,data.age,data.student_id,data.score)

def sub_student():
    rospy.init_node("student_sub_node")
    rospy.Subscriber("/student_info",Student,callback)
    rospy.spin()

if __name__=="__main__":
    sub_student()

3.5 运行命令

bash 复制代码

chmod +x student_pub.py student_sub.py
#终端1
roscore
#终端2
rosrun ros_msg_demo student_pub.py
#终端3
rosrun ros_msg_demo student_sub.py
#终端4
rostopic echo /student_info

四、ROS Service服务通信（第5天实验指导）

4.1 服务通信机制

Service为同步阻塞式通信：客户端发送请求、阻塞等待、服务端处理后返回响应；点对点交互，适合运算、参数配置、单次指令调用。

srv文件规则：请求数据 --- 响应数据，横线分割两段内容

实验1：计算器加减乘除服务

4.1.1 创建服务文件

bash 复制代码

cd ~/catkin_ws/src
catkin_create_pkg my_service_pkg rospy std_msgs
cd my_service_pkg
mkdir srv
gedit Calculator.srv

Calculator.srv

bash 复制代码

float32 a
float32 b
string op
---
float32 result
string status

4.1.2 配置依赖文件

package.xml新增：
bash 复制代码
<build_depend>message_generation</build_depend>
<exec_depend>message_runtime</exec_depend>
<build_export_depend>message_runtime</build_export_depend>
CMakeLists.txt配置消息生成规则，绑定srv文件

4.1.3 服务端+客户端源码

calculator_server.py 服务端

python 复制代码

#!/usr/bin/env python3
import rospy
from my_service_pkg.srv import Calculator, CalculatorResponse

def handle_calculator(req):
    try:
        if req.op == '+':
            res = req.a + req.b
        elif req.op == '-':
            res = req.a - req.b
        elif req.op == '*':
            res = req.a * req.b
        elif req.op == '/':
            res = req.a / req.b
        else:
            return CalculatorResponse(0, "Unsupported operation")
        return CalculatorResponse(res, "OK")
    except Exception as e:
        return CalculatorResponse(0, str(e))

def calculator_server():
    rospy.init_node('calculator_server')
    s = rospy.Service('calculator', Calculator, handle_calculator)
    rospy.loginfo("Calculator Service Ready...")
    rospy.spin()

if __name__ == "__main__":
    calculator_server()

calculator_client.py 客户端

python 复制代码

#!/usr/bin/env python3
import rospy
from my_service_pkg.srv import Calculator

def calculator_client(a, b, op):
    rospy.wait_for_service('calculator')
    try:
        calc = rospy.ServiceProxy('calculator', Calculator)
        resp = calc(a, b, op)
        return resp.result, resp.status
    except rospy.ServiceException as e:
        print("Service call failed: %s"%e)
        return None, str(e)

if __name__ == "__main__":
    rospy.init_node('calculator_client')
    try:
        a = float(input("请输入第一个数字: "))
        b = float(input("请输入第二个数字: "))
        op = input("请输入运算符 (+, -, *, /): ")
    except ValueError:
        print("输入无效，请输入数字！")
        exit(1)
    result, status = calculator_client(a, b, op)
    print("计算结果:", result, "状态:", status)

实验2：整形数组排序服务

SortArray.srv 文件内容
bash 复制代码
int32[] array
---
int32[] sorted_array
string status
服务端读取数组、自动升序排序，客户端控制台输入数组调用服务，源码直接照搬文档即可。

4.3 服务统一运行步骤

bash 复制代码

#1.脚本授权
chmod +x *.py
#2.工作空间编译
cd ~/catkin_ws && catkin_make && source devel/setup.bash
#3.启动服务端、客户端测试

五、全局报错解决方案+开发注意事项

5.1 硬性开发规范

系统仅保留catkin_ws单个工作空间，杜绝多工作空间环境冲突

.bashrc环境变量：原生ROS环境在前，自定义工作空间在后

新增msg、srv、py文件后必须执行catkin_make编译

Python脚本必须添加可执行权限，否则rosrun无法启动

服务名称全局唯一，禁止重复命名

5.2 高频报错修复

报错 package not found：执行source ~/catkin_ws/devel/setup.bash

报错 Couldn't find executable xxx.py：执行chmod +x 脚本授权

自定义消息调用失败：检查package.xml、CMakeLists.txt配置，重新编译

roscore端口占用：关闭全部ROS终端，重启终端运行

六、全文课程总结

基础流程：工作空间创建→功能包搭建→代码编写→配置文件修改→编译→运行调试

Topic话题：异步发布订阅、持续数据流，适配乌龟、坦克运动控制

自定义Msg：拓展标准消息格式，自定义结构体传输业务数据

Service服务：同步请求响应，适合数学运算、单次指令交互

ROS零基础入门全套实战教程（文件系统+话题+自定义消息+服务通信+坦克仿真）

前言

一、ROS基础：文件系统+常用命令（第2天 小乌龟案例）

1.1 核心概念精讲

1.1.1 ROS工作空间（Workspace）

1.1.2 ROS功能包（Package）

1.1.3 黄金编译命令 catkin_make

1.2 ROS全套常用命令期末速查表

1.3 综合实战：小乌龟自动画圆

步骤1：编写运动发布脚本

步骤2：授权脚本

步骤3：四终端启动运行

步骤4：终端指令拓展实操

二、ROS Topic话题通信（第3天 教案）

2.1 话题通信原理

2.2 乌龟位置订阅节点实战

2.3 拓展实战：坦克仿真话题通信

2.3.1 仿真环境部署

2.3.2 终端一键控制指令

2.3.3 键盘控制坦克完整节点

三、ROS自定义Msg消息（第4天 实验）

3.1 步骤1：创建功能包+msg文件

3.2 步骤2：修改双配置文件

3.2.1 package.xml 添加依赖

3.2.2 CMakeLists.txt 四段修改

3.3 步骤3：编译验证消息

3.4 步骤4：发布、订阅节点代码

3.5 运行命令

四、ROS Service服务通信（第5天 实验指导）

4.1 服务通信机制

实验1：计算器加减乘除服务

4.1.1 创建服务文件

4.1.2 配置依赖文件

4.1.3 服务端+客户端源码

实验2：整形数组排序服务

4.3 服务统一运行步骤

五、全局报错解决方案+开发注意事项

5.1 硬性开发规范

5.2 高频报错修复

六、全文课程总结

一、ROS基础：文件系统+常用命令（第2天小乌龟案例）

二、ROS Topic话题通信（第3天教案）

三、ROS自定义Msg消息（第4天实验）

四、ROS Service服务通信（第5天实验指导）
