LLM 调用 MCP 工具的实现原理 --- 源码级深度解析

基于 CodeGraph MCP Server v0.9.9 + Claude Code 内部 MCP 实现

本文以 CodeGraph 为实例，逐层拆解 LLM → Claude Code → MCP Server 的完整调用链路。CodeGraph 是完全自实现的 MCP 协议，不依赖 @modelcontextprotocol/sdk。

文章目录

[LLM 调用 MCP 工具的实现原理 --- 源码级深度解析](#LLM 调用 MCP 工具的实现原理 — 源码级深度解析)
- [1. 架构全景：一张图看懂完整链路](#1. 架构全景：一张图看懂完整链路)
- [2. 第一层：Transport 传输层](#2. 第一层：Transport 传输层)
- - [2.1 源码：CodeGraph 的 StdioTransport](#2.1 源码：CodeGraph 的 StdioTransport)
  - [2.2 消息格式](#2.2 消息格式)
- [3. 第二层：JSON-RPC 协议层](#3. 第二层：JSON-RPC 协议层)
- - [3.1 核心数据结构](#3.1 核心数据结构)
  - [3.2 核心方法：`request()` --- 发送请求并等待响应](#3.2 核心方法：request() — 发送请求并等待响应)
- [4. 第三层：CodeGraph MCP Server --- 工具注册与执行](#4. 第三层：CodeGraph MCP Server — 工具注册与执行)
- - [4.1 启动模式：Direct vs Daemon](#4.1 启动模式：Direct vs Daemon)
  - [4.2 MCPSession：MCP 协议握手与会话管理](#4.2 MCPSession：MCP 协议握手与会话管理)
  - [4.3 核心处理：`handleToolsCall()` → `ToolHandler.execute()`](#4.3 核心处理：handleToolsCall() → ToolHandler.execute())
  - [4.4 工具定义结构](#4.4 工具定义结构)
  - [4.5 MCPEngine：共享引擎](#4.5 MCPEngine：共享引擎)
  - [4.6 完整示例：Claude Code 调用 codegraph_callers 时 Server 端发生了什么](#4.6 完整示例：Claude Code 调用 codegraph_callers 时 Server 端发生了什么)
- [5. 第四层：Client 端 --- Claude Code 侧的工具发现与调用](#5. 第四层：Client 端 — Claude Code 侧的工具发现与调用)
- - [5.1 MCP Server 配置](#5.1 MCP Server 配置)
  - [5.2 Claude Code 的启动与 MCP 初始化流程](#5.2 Claude Code 的启动与 MCP 初始化流程)
- [6. 第五层：LLM 决策 --- Function Calling 内部机制](#6. 第五层：LLM 决策 — Function Calling 内部机制)
- - [6.1 工具定义注入](#6.1 工具定义注入)
  - [6.2 LLM 的决策过程（Transformer 推理）](#6.2 LLM 的决策过程（Transformer 推理）)
  - [6.3 Function Calling 的训练原理](#6.3 Function Calling 的训练原理)
  - [6.4 多工具并行调用的决策](#6.4 多工具并行调用的决策)
- [7. 第六层：Claude Code 中的 MCP 集成](#7. 第六层：Claude Code 中的 MCP 集成)
- - [7.1 MCP Server 配置](#7.1 MCP Server 配置)
  - [7.2 命名空间规则](#7.2 命名空间规则)
  - [7.3 真实的 tool_use 格式](#7.3 真实的 tool_use 格式)
  - [7.4 完整示例：从配置到工具可用的全流程](#7.4 完整示例：从配置到工具可用的全流程)
  - [7.5 Claude Code 如何决定使用 CodeGraph 而不是内置工具？](#7.5 Claude Code 如何决定使用 CodeGraph 而不是内置工具？)
  - - [7.5.1 决策全在 LLM](#7.5.1 决策全在 LLM)
    - [7.5.2 典型决策场景对照](#7.5.2 典型决策场景对照)
    - [7.5.3 工具竞争的本质：谁的信息密度更高](#7.5.3 工具竞争的本质：谁的信息密度更高)
    - [7.5.4 并行调用：CodeGraph 和内置工具同时使用](#7.5.4 并行调用：CodeGraph 和内置工具同时使用)
- [8. 完整调用链路：逐帧回放](#8. 完整调用链路：逐帧回放)
- [9. 实战：CodeGraph 工具调用示例 --- Claude Code ↔ CodeGraph 交互实录](#9. 实战：CodeGraph 工具调用示例 — Claude Code ↔ CodeGraph 交互实录)
- - [9.1 CodeGraph 全部 8 个工具定义](#9.1 CodeGraph 全部 8 个工具定义)
  - [9.2 真实交互示例 1：codegraph_callers](#9.2 真实交互示例 1：codegraph_callers)
  - [9.3 真实交互示例 2：codegraph_explore](#9.3 真实交互示例 2：codegraph_explore)
  - [9.4 真实交互示例 3：多工具链式调用](#9.4 真实交互示例 3：多工具链式调用)
  - [9.5 如何复现](#9.5 如何复现)
  - [9.6 CodeGraph 关键设计决策](#9.6 CodeGraph 关键设计决策)
- [10. 总结：核心要点回顾](#10. 总结：核心要点回顾)
- - [10.1 六层架构速查（CodeGraph 实例）](#10.1 六层架构速查（CodeGraph 实例）)
  - [10.2 核心调用路径（基于 CodeGraph v0.9.9）](#10.2 核心调用路径（基于 CodeGraph v0.9.9）)
  - [10.3 关键设计原则](#10.3 关键设计原则)
  - [10.4 一句话精髓](#10.4 一句话精髓)

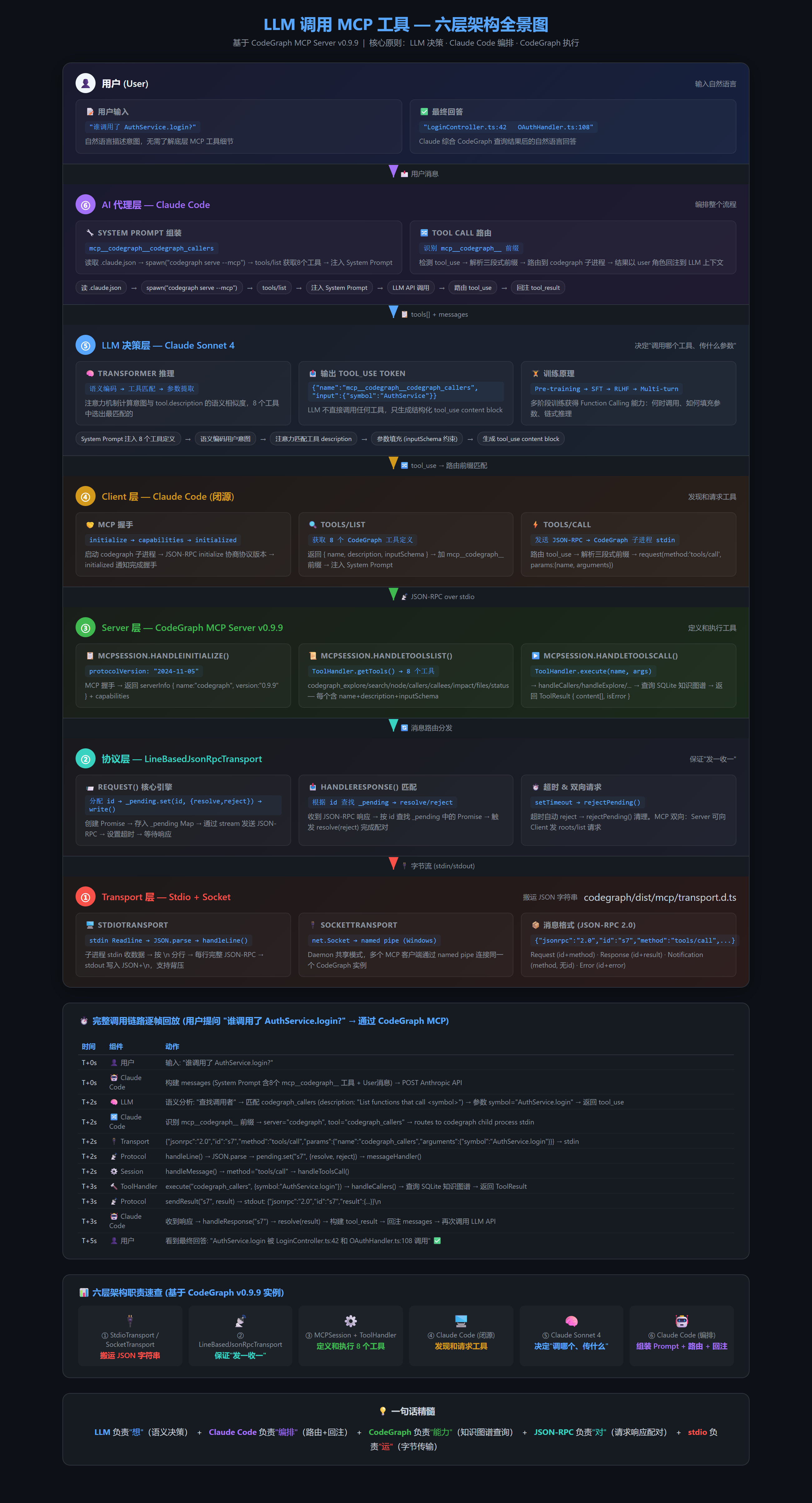

1. 架构全景：一张图看懂完整链路

在深入源码之前，先理解 LLM 调用 MCP 工具的六层架构 ：

核心认知 ：LLM 不直接调用 MCP 工具。LLM 只负责"决策"（生成 tool_use token），Claude Code 负责"路由与执行"（JSON-RPC 通信），CodeGraph Server 负责"能力"（实际查询 SQLite 知识图谱）。三者通过标准化的 MCP 协议（JSON-RPC 2.0）解耦。

🔑 MCP 协议本身是开放的 （spec.modelcontextprotocol.io），但每个实现可以独立编写 。CodeGraph 在 dist/mcp/ 下自实现了全套 MCP 协议，不依赖 @modelcontextprotocol/sdk。

2. 第一层：Transport 传输层

Transport 是 MCP 协议的最底层，负责在 Claude Code 和 CodeGraph Server 之间传输字节。CodeGraph 支持两种传输方式：stdio （直接模式）和 Socket（daemon 共享模式）。

📄 源文件 : CodeGraph MCP 源码 transport.d.ts

2.1 源码：CodeGraph 的 StdioTransport

typescript 复制代码

// ═══════════════════════════════════════════════════════════
// transport.d.ts --- CodeGraph 自实现的 JSON-RPC 传输层
// 路径: CodeGraph MCP 源码 --- transport.d.ts
// ═══════════════════════════════════════════════════════════

// ── JSON-RPC 2.0 消息类型定义 ──
export interface JsonRpcRequest {
    jsonrpc: '2.0';
    id: string | number;
    method: string;
    params?: unknown;
}

export interface JsonRpcResponse {
    jsonrpc: '2.0';
    id: string | number | null;
    result?: unknown;
    error?: JsonRpcError;
}

export interface JsonRpcNotification {
    jsonrpc: '2.0';
    method: string;           // 通知无 id，无需响应！
    params?: unknown;
}

export interface JsonRpcError {
    code: number;
    message: string;
    data?: unknown;
}

// ── 标准 JSON-RPC 错误码 ──
export const ErrorCodes = {
    ParseError: -32700,
    InvalidRequest: -32600,
    MethodNotFound: -32601,
    InvalidParams: -32602,
    InternalError: -32603,
} as const;

// ── 传输层抽象接口 ──
export interface JsonRpcTransport {
    start(handler: MessageHandler): void;
    stop(): void;
    send(response: JsonRpcResponse): void;
    notify(method: string, params?: unknown): void;
    request(method: string, params?: unknown, timeoutMs?: number): Promise<unknown>;
    sendResult(id: string | number, result: unknown): void;
    sendError(id: string | number | null, code: number, message: string, data?: unknown): void;
}

// ═══════════════════════════════════════════════════════════
// 核心：基于行的 JSON-RPC 传输实现
// StdioTransport 和 SocketTransport 都继承自此类
// ═══════════════════════════════════════════════════════════
abstract class LineBasedJsonRpcTransport implements JsonRpcTransport {
    protected messageHandler: MessageHandler | null;
    protected pending: Map<string | number, {
        resolve: (value: unknown) => void;
        reject: (error: Error) => void;
    }>;
    protected nextRequestId: number;    // 自增消息 ID
    protected stopped: boolean;

    abstract start(handler: MessageHandler): void;
    protected abstract write(line: string): void;
    abstract stop(): void;

    // ═══ 发送请求并等待响应 ═══
    request(method: string, params?: unknown, timeoutMs?: number): Promise<unknown>;

    // ═══ 发送响应 / 通知 ═══
    send(response: JsonRpcResponse): void;
    notify(method: string, params?: unknown): void;
    sendResult(id: string | number, result: unknown): void;
    sendError(...): void;

    // ═══ 处理收到的每一行 JSON ═══
    protected handleLine(line: string): Promise<void>;

    // ═══ 匹配响应到对应的 Promise ═══
    private handleResponse(message: JsonRpcResponse): void;
}

// ═══════════════════════════════════════════════════════════
// StdioTransport --- 通过子进程 stdin/stdout 通信
// Claude Code 启动 codegraph 子进程时使用此模式
// ═══════════════════════════════════════════════════════════
export class StdioTransport extends LineBasedJsonRpcTransport {
    constructor(opts?: StdioTransportOptions);
    start(handler: MessageHandler): void;   // 开始读 stdin
    stop(): void;                           // 关闭流
    protected write(line: string): void;    // 写入 stdout
}

// ═══════════════════════════════════════════════════════════
// SocketTransport --- daemon 共享模式
// 多个 MCP 客户端共享一个 CodeGraph 实例时使用
// ═══════════════════════════════════════════════════════════
export class SocketTransport extends LineBasedJsonRpcTransport {
    constructor(socket: Socket, prefix?: string);
    start(handler: MessageHandler): void;
    stop(): void;
    protected write(line: string): void;
}

设计要点：

要点	说明
行协议	每个 JSON-RPC 消息序列化为一行（`JSON.stringify` + `\n`），无换行符的 JSON 保证一行一消息
Promise 配对	`_pending` Map 存储 `messageId → { resolve, reject }`，收到响应时匹配并触发
ID 前缀	不同 transport 使用不同的 ID 前缀（如 stdio: `"s"`，socket: `"c"`），避免日志混淆
双向请求	MCP 协议是双向的------Server 也可以向 Client 发送请求（如 `roots/list` 获取工作区根目录）
零外部依赖	CodeGraph 的 MCP 实现只用 Node.js 内置的 `stdin/stdout` 和 `net.Socket`

2.2 消息格式

CodeGraph 与 Claude Code 之间的所有通信都使用 JSON-RPC 2.0 格式：

json 复制代码

// 请求 (Request) --- Claude Code → CodeGraph
{"jsonrpc":"2.0","id":7,"method":"tools/call","params":{"name":"codegraph_callers","arguments":{"symbol":"AuthService"}}}

// 响应 (Response) --- CodeGraph → Claude Code
{"jsonrpc":"2.0","id":7,"result":{"content":[{"type":"text","text":"LoginController.ts:42\\nOAuthHandler.ts:108"}]}}

// 通知 (Notification) --- 无 id，无需响应
{"jsonrpc":"2.0","method":"notifications/initialized"}

// Server → Client 请求（如 roots/list）
{"jsonrpc":"2.0","id":"s2","method":"roots/list","params":{}}

3. 第二层：JSON-RPC 协议层

CodeGraph 的 LineBasedJsonRpcTransport 同时扮演 Transport 和 Protocol 两个角色------它既负责字节传输，也负责 JSON-RPC 协议的核心逻辑：请求/响应配对、超时处理、进度通知等。

📄 源文件 : CodeGraph MCP 源码 transport.d.ts

3.1 核心数据结构

typescript 复制代码

abstract class LineBasedJsonRpcTransport implements JsonRpcTransport {
    protected messageHandler: MessageHandler | null;     // 收到消息后的回调
    protected pending: Map<string | number, {             // ⭐ 请求/响应配对
        resolve: (value: unknown) => void;
        reject: (error: Error) => void;
    }>;
    protected nextRequestId: number;                      // 自增 ID
    protected stopped: boolean;
    // ...
}

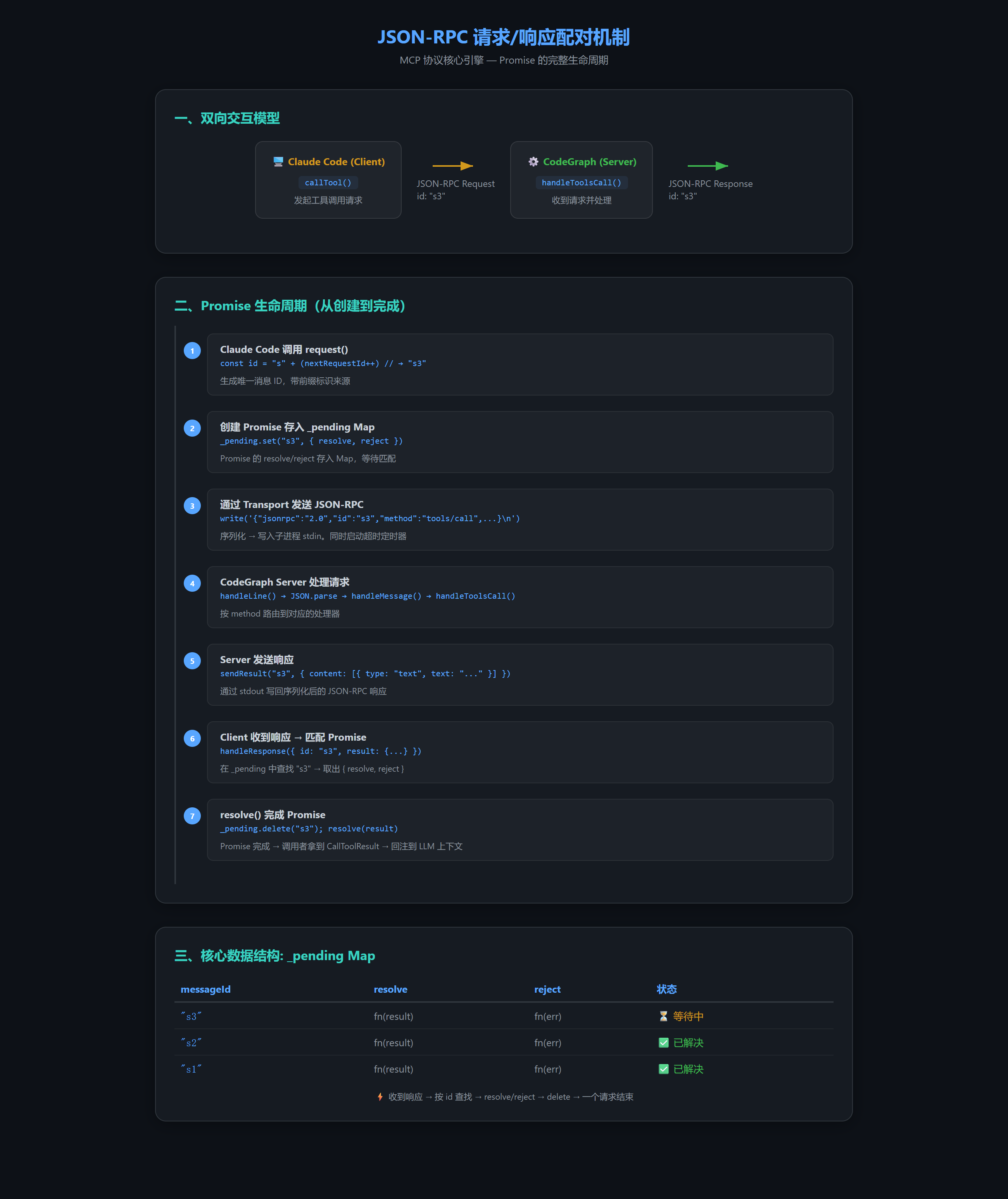

3.2 核心方法：`request()` --- 发送请求并等待响应

typescript 复制代码

// ═══════════════════════════════════════════════════════════
// LineBasedJsonRpcTransport.request()
// 这是整个 MCP 通信的核心引擎
// 发送 JSON-RPC 请求 → 等待配对响应 → 超时处理
// ═══════════════════════════════════════════════════════════

request(method: string, params?: unknown, timeoutMs?: number): Promise<unknown> {
    // 1. 分配唯一 ID（带前缀，如 stdio: "s1", socket: "c3"）
    const id = this.idPrefix() + String(this.nextRequestId++);

    // 2. 构建 JSON-RPC 请求
    const jsonrpcRequest = {
        jsonrpc: '2.0',
        id,
        method,
        params
    };

    // 3. 创建 Promise，存储 resolve/reject 到 _pending Map
    return new Promise((resolve, reject) => {
        this.pending.set(id, { resolve, reject });

        // 4. 超时处理
        const timer = setTimeout(() => {
            this.pending.delete(id);
            reject(new Error(`Request timed out: ${method}`));
        }, timeoutMs ?? DEFAULT_TIMEOUT);

        // 5. 通过 stream 发送
        this.write(JSON.stringify(jsonrpcRequest));
    });
}

// ═══ 收到响应时的匹配 ═══
private handleResponse(message: JsonRpcResponse): void {
    const id = String(message.id);
    const pending = this.pending.get(id);
    if (!pending) return;  // 无关响应，忽略

    this.pending.delete(id);
    if (message.error) {
        pending.reject(new Error(message.error.message));
    } else {
        pending.resolve(message.result);
    }
}

关键设计：

4. 第三层：CodeGraph MCP Server --- 工具注册与执行

CodeGraph 的 Server 分为两层：MCPSession（负责 MCP 协议握手和消息路由）和 ToolHandler（负责具体的工具逻辑）。

📄 源文件 : CodeGraph MCP 源码 session.d.ts、tools.d.ts、engine.d.ts

4.1 启动模式：Direct vs Daemon

typescript 复制代码

// ═══════════════════════════════════════════════════════════
// index.d.ts --- MCPServer.start() 的启动决策
// ═══════════════════════════════════════════════════════════

export class MCPServer {
    async start(): Promise<void> {
        // 决策顺序:
        // 1. CODEGRAPH_NO_DAEMON=1 → Direct 模式（本进程 stdio）
        // 2. CODEGRAPH_DAEMON_INTERNAL=1 → 作为 daemon 进程监听
        // 3. 找不到 .codegraph/ → Direct 模式
        // 4. 否则 → Proxy 模式（连接共享 daemon）
    }
}

Claude Code 的典型调用路径：

bash 复制代码

# Claude Code 通过 .claude.json 配置启动 CodeGraph
# → spawn("codegraph", ["serve", "--mcp"])
# → CodeGraph 启动 → 检测到 .codegraph/ → Proxy 模式
# → 连接（或启动）共享 daemon → 通过 named pipe 通信

4.2 MCPSession：MCP 协议握手与会话管理

typescript 复制代码

// ═══════════════════════════════════════════════════════════
// session.d.ts --- 每个 MCP 连接一个 Session 实例
// ═══════════════════════════════════════════════════════════

export const SERVER_INFO = {
    name: 'codegraph',
    version: '0.9.9'           // 真实 package version
};

export const PROTOCOL_VERSION = '2024-11-05';

export class MCPSession {
    private transport: JsonRpcTransport;
    private engine: MCPEngine;
    private clientSupportsRoots: boolean;

    start(): void;                              // 开始处理消息
    stop(): void;                               // 停止会话

    private handleMessage(message): void;       // 消息路由入口
    private handleInitialize(request): void;    // ⭐ initialize 握手
    private handleToolsList(): void;            // ⭐ tools/list
    private handleToolsCall(request): void;     // ⭐ tools/call
}

4.3 核心处理：`handleToolsCall()` → `ToolHandler.execute()`

这是 Server 端最关键的方法 ------收到 tools/call 请求后的处理链：

typescript 复制代码

// ═══════════════════════════════════════════════════════════
// tools.d.ts --- ToolHandler 处理所有 8 个 CodeGraph 工具
// ═══════════════════════════════════════════════════════════

export class ToolHandler {
    private cg: CodeGraph;  // SQLite 知识图谱实例

    // ═══ 工具执行入口 ═══
    execute(toolName: string, args: Record<string, unknown>): Promise<ToolResult>;

    // ═══ 8 个工具的实现 ═══
    private handleSearch(args):    Promise<ToolResult>;  // codegraph_search
    private handleCallers(args):   Promise<ToolResult>;  // codegraph_callers
    private handleCallees(args):   Promise<ToolResult>;  // codegraph_callees
    private handleImpact(args):    Promise<ToolResult>;  // codegraph_impact
    private handleExplore(args):   Promise<ToolResult>;  // codegraph_explore
    private handleNode(args):      Promise<ToolResult>;  // codegraph_node
    private handleStatus(args):    Promise<ToolResult>;  // codegraph_status
    private handleFiles(args):     Promise<ToolResult>;  // codegraph_files

    // ═══ 工具定义（含预算自适应） ═══
    getTools(): ToolDefinition[];     // 动态描述（基于文件数量）
    getStaticTools(): ToolDefinition[]; // 静态定义（无引擎时用）
}

4.4 工具定义结构

typescript 复制代码

// ═══════════════════════════════════════════════════════════
// CodeGraph 的 ToolDefinition 接口
// ═══════════════════════════════════════════════════════════

export interface ToolDefinition {
    name: string;               // 如 "codegraph_callers"
    description: string;        // ⭐ 这就是 LLM 做决策的关键！
    inputSchema: {
        type: 'object';
        properties: Record<string, {
            type: string;       // "string", "number", "enum" ...
            description: string;
            enum?: string[];
            default?: unknown;
        }>;
        required?: string[];
    };
}

// CodeGraph 暴露的 8 个工具（这是 tools/list 返回的原始工具名）
// Claude Code 收到后会加上 mcp__codegraph__ 前缀注入 System Prompt
// codegraph_explore  codegraph_search   codegraph_node
// codegraph_callers  codegraph_callees  codegraph_impact
// codegraph_files    codegraph_status

4.5 MCPEngine：共享引擎

typescript 复制代码

// ═══════════════════════════════════════════════════════════
// engine.d.ts --- 共享 CodeGraph 实例 + 文件监听
// ═══════════════════════════════════════════════════════════

export class MCPEngine {
    private cg: CodeGraph;              // SQLite 知识图谱
    private toolHandler: ToolHandler;   // 工具处理器
    private watcherStarted: boolean;

    // ═══ 惰性初始化（线程安全） ═══
    ensureInitialized(searchFrom: string): Promise<void>;
    // 首次调用时打开 .codegraph/ 下的 SQLite，启动文件监听

    // ═══ 追捕同步（behind-catch-up） ═══
    private catchUpSync(): void;
    // 打开后立即对比文件系统，补上 watcher 未运行时丢失的变更
    // 首次工具调用前完成，避免返回过期数据
}

4.6 完整示例：Claude Code 调用 codegraph_callers 时 Server 端发生了什么

复制代码

Claude Code 发送 JSON-RPC:
  {"jsonrpc":"2.0","id":"s7","method":"tools/call",
   "params":{"name":"codegraph_callers","arguments":{"symbol":"AuthService"}}}

        ↓ LineBasedJsonRpcTransport.handleLine()
        ↓

MCPSession.handleMessage()
  → 识别 method = "tools/call"
  → handleToolsCall(request)
    → 提取 toolName = "codegraph_callers"
    → 提取 args = { symbol: "AuthService" }

        ↓

ToolHandler.execute("codegraph_callers", { symbol: "AuthService" })
  → handleCallers(args)
    → CodeGraph 查询 SQLite: SELECT ... FROM edges WHERE target LIKE '%AuthService%'
    → 返回: "LoginController.ts:42\nOAuthHandler.ts:108"

        ↓

包装为 ToolResult:
  { content: [{ type: "text", text: "LoginController.ts:42\n..." }] }

        ↓

MCPSession → Transport.sendResult("s7", result)
  → stdout: {"jsonrpc":"2.0","id":"s7","result":{...}}\n

5. 第四层：Client 端 --- Claude Code 侧的工具发现与调用

Claude Code 是闭源的，但我们可以通过配置文件和可观察行为来理解它的 Client 机制。

📄 配置文件: MCP Server 配置 (mcpServers 节点) 和权限配置 (permissions.allow)

5.1 MCP Server 配置

json 复制代码

// MCP Server 配置 --- mcpServers 节点
{
  "mcpServers": {
    "codegraph": {
      "type": "stdio",
      "command": "codegraph",
      "args": ["serve", "--mcp"]
    }
  }
}

// 权限配置 --- permissions.allow 节点
{
  "permissions": {
    "allow": [
      "mcp__codegraph__codegraph_explore",
      "mcp__codegraph__codegraph_search",
      "mcp__codegraph__codegraph_node",
      "mcp__codegraph__codegraph_callers",
      "mcp__codegraph__codegraph_callees",
      "mcp__codegraph__codegraph_impact",
      "mcp__codegraph__codegraph_files",
      "mcp__codegraph__codegraph_status"
    ]
  }
}

5.2 Claude Code 的启动与 MCP 初始化流程

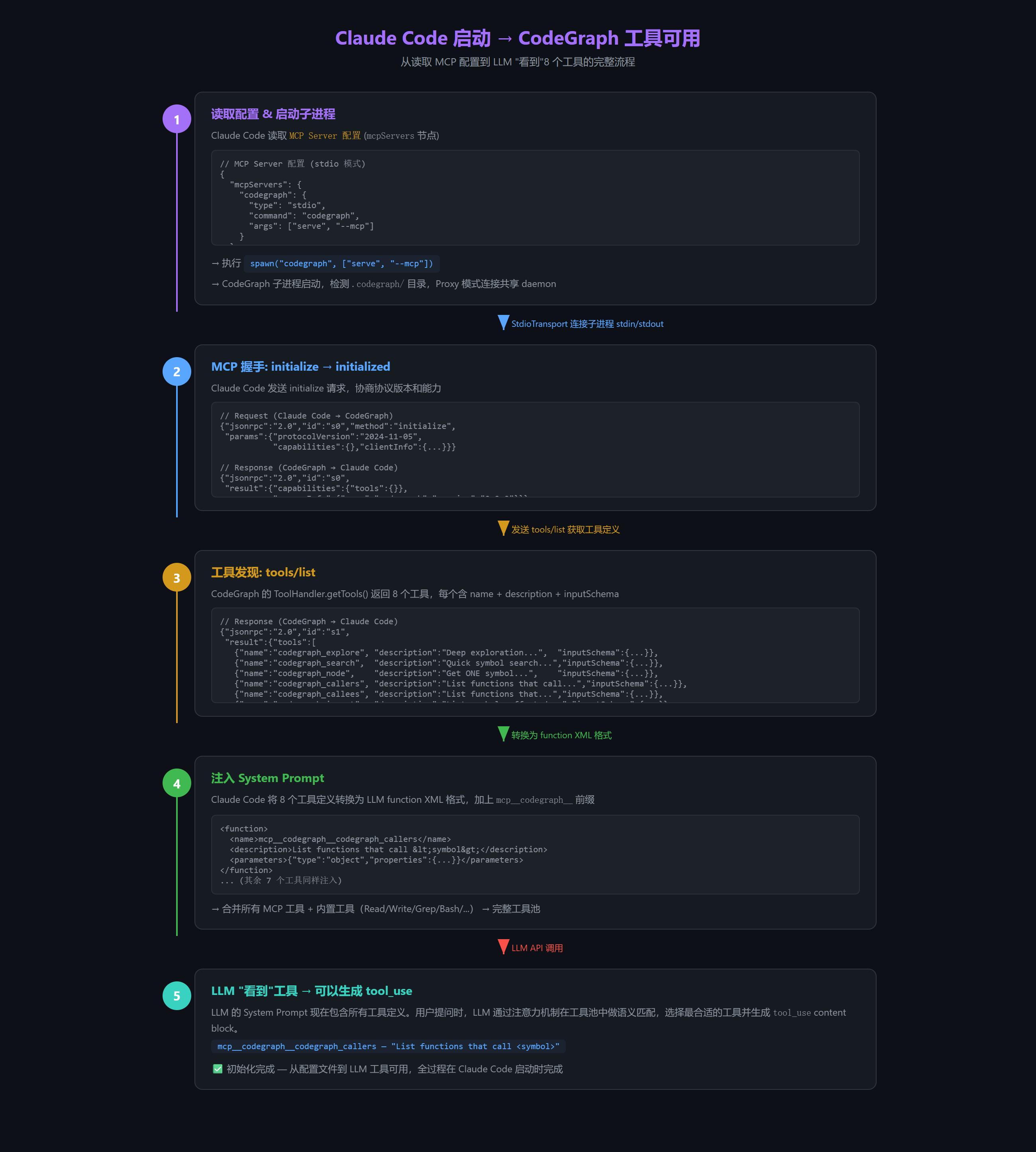

上图展示了从 Claude Code 启动到 LLM "看到"8 个 CodeGraph 工具的全过程：读取配置 → spawn 子进程 → MCP 握手 → tools/list → System Prompt 注入。

复制代码

### 5.3 Tool Call 路由逻辑（基于行为推断）

```javascript
// Claude Code 内部的工具路由（推断实现）
async function handleToolCall(assistantMessage) {
    for (const toolUse of assistantMessage.content) {
        if (toolUse.type !== 'tool_use') continue;

        if (toolUse.name.startsWith('mcp__')) {
            // ═══ MCP 工具：路由到对应 MCP Server ═══
            const [, serverName, toolName] = toolUse.name.split('__');
            // 如 mcp__codegraph__codegraph_callers
            //    → serverName = "codegraph"
            //    → toolName = "codegraph_callers"
            const mcpClient = mcpClients.get(serverName);
            result = await mcpClient.callTool({
                name: toolName,
                arguments: toolUse.input
            });
        } else {
            // ═══ 内置工具：本地执行 ═══
            result = await executeBuiltinTool(toolUse.name, toolUse.input);
        }

        // ═══ 回注到 LLM 上下文（以 user 角色） ═══
        messages.push({
            role: 'user',
            content: [{
                type: 'tool_result',
                tool_use_id: toolUse.id,
                content: result.content
            }]
        });
    }
    // 再次调用 LLM 处理结果
    return await callLLM(messages);
}

6. 第五层：LLM 决策 --- Function Calling 内部机制

这是整个链路中最容易被误解的环节。LLM 不是通过代码逻辑"匹配"工具的，而是通过语义理解和训练获得的 Function Calling 能力。

6.1 工具定义注入

CodeGraph MCP Server 通过 tools/list 返回的工具定义，被 Claude Code 转换为 LLM 可理解的格式：

复制代码

CodeGraph tools/list 返回 (8个工具之一):
{
  "name": "codegraph_callers",
  "description": "List functions that call <symbol>",
  "inputSchema": {
    "type": "object",
    "properties": {
      "symbol": { "type": "string", "description": "Name of the function to find callers for" },
      "limit": { "type": "number", "description": "Maximum number of callers to return", "default": 20 }
    },
    "required": ["symbol"]
  }
}

        ↓ Claude Code 转换 ↓

LLM System Prompt 中注入:
<function>
  <name>mcp__codegraph__codegraph_callers</name>
  <description>List functions that call &lt;symbol&gt;</description>
  <parameters>
    {"type":"object","properties":{"symbol":{"type":"string"},"limit":{"type":"number","default":20}},"required":["symbol"]}
  </parameters>
</function>

命名规则 ：mcp__{server-name}__{tool-name}，用于路由。

6.2 LLM 的决策过程（Transformer 推理）

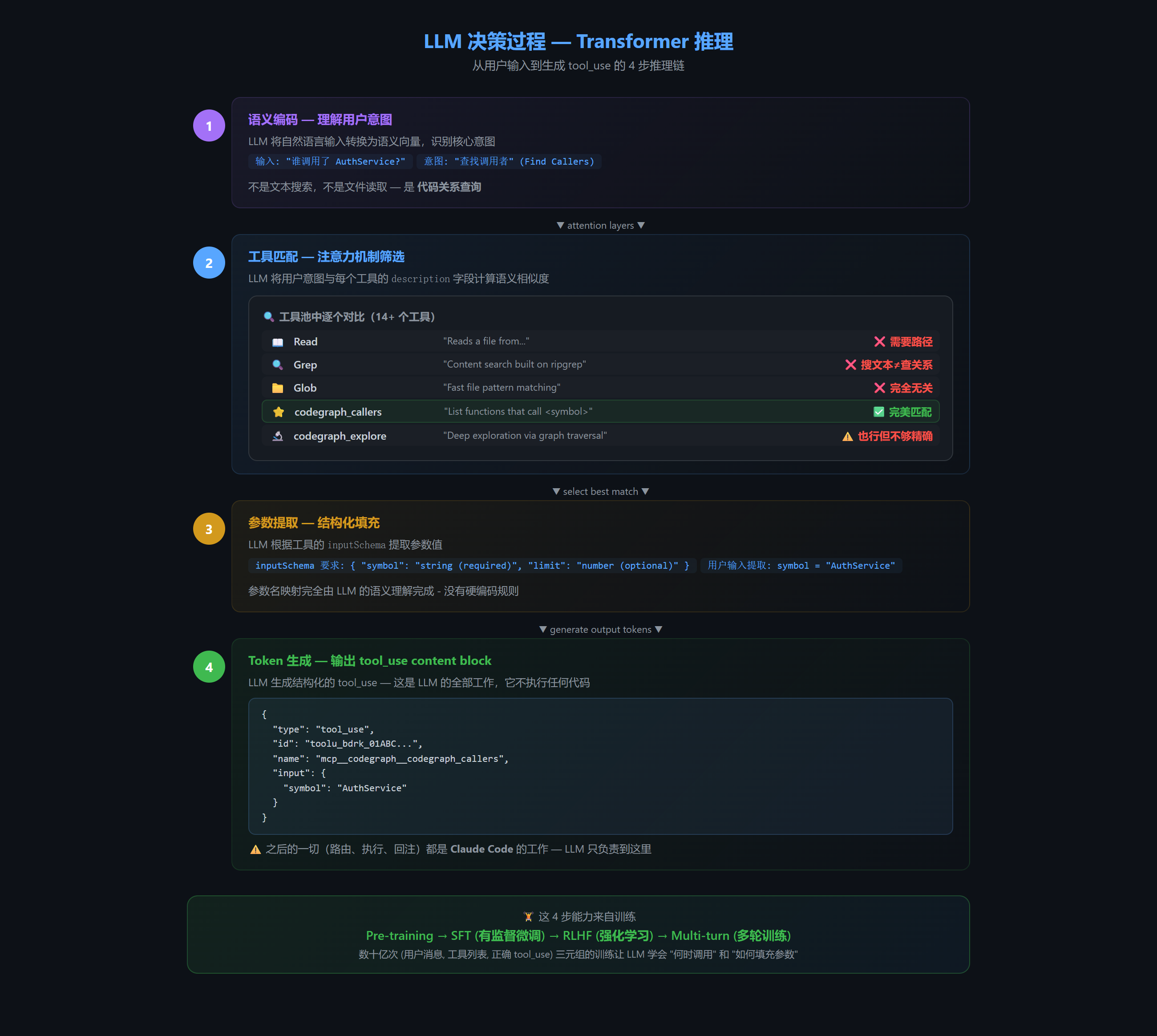

上图展示了 LLM 的 4 步推理链：语义编码 → 工具匹配（注意力机制在 14+ 个工具中对比 description）→ 参数提取（按 inputSchema 填充）→ 生成 tool_use token。

6.3 Function Calling 的训练原理

LLM 的 Function Calling 能力是通过多阶段训练获得的：

阶段	训练内容	产出
Pre-training	数万亿 Token 的文本语料	基础语言理解能力
SFT (有监督微调)	`(用户消息, 工具列表, 正确 tool_call)` 三元组	学会"何时调用工具"和"如何填充参数"
RLHF	强化学习优化工具选择的准确率	减少错误调用、减少不必要调用
Multi-turn	多轮工具调用训练	学会"调用→看结果→再调用"的链式推理

6.4 多工具并行调用的决策

LLM 可以同时决定调用多个工具：

复制代码

用户: "对比 main.ts 和 utils.ts 中 AuthService 的使用情况"

LLM 输出:
→ 工具调用 1: codegraph_explore("AuthService main.ts")
→ 工具调用 2: codegraph_explore("AuthService utils.ts")

两个调用并行发送，结果汇总后再由 LLM 综合回答

7. 第六层：Claude Code 中的 MCP 集成

Claude Code 的 MCP 集成代码是闭源的，但配置文件和启动行为完全可见。

📄 配置文件: MCP Server 配置、权限配置

7.1 MCP Server 配置

📄 完整配置见 [第 5.1 节](#第 5.1 节) 的 ~/.claude.json 和 ~/.claude/settings.json。此处不再重复，重点讲解命名空间规则和工作原理。

7.2 命名空间规则

Claude Code 使用 三段式命名 将 MCP 工具注入 LLM：

复制代码

mcp__{server-name}__{tool-name}

如: mcp__codegraph__codegraph_callers
     ^^^^^ ^^^^^^^^^ ^^^^^^^^^^^^^^^^
     前缀   server名    实际工具名

这个前缀 mcp__ 是 Claude Code 内部的路由标记------工具调用返回时，Claude Code 通过解析这个前缀来决定将请求路由到哪个 MCP Server 子进程。

7.3 真实的 tool_use 格式

当 LLM 决定调用 CodeGraph 时，返回的是 Anthropic API 的标准 tool_use content block：

json 复制代码

{
  "role": "assistant",
  "content": [{
    "type": "tool_use",
    "id": "toolu_bdrk_01ABC123...",
    "name": "mcp__codegraph__codegraph_callers",
    "input": {
      "symbol": "AuthService"
    }
  }]
}

Claude Code 收到后：

检测 name.startsWith("mcp__") → 识别为 MCP 工具
解析 mcp__codegraph__codegraph_callers → server=codegraph, tool=codegraph_callers
找到 codegraph 对应的子进程 → 发送 tools/call JSON-RPC 请求
收到结果后以 tool_result content block 回注到 messages

7.4 完整示例：从配置到工具可用的全流程

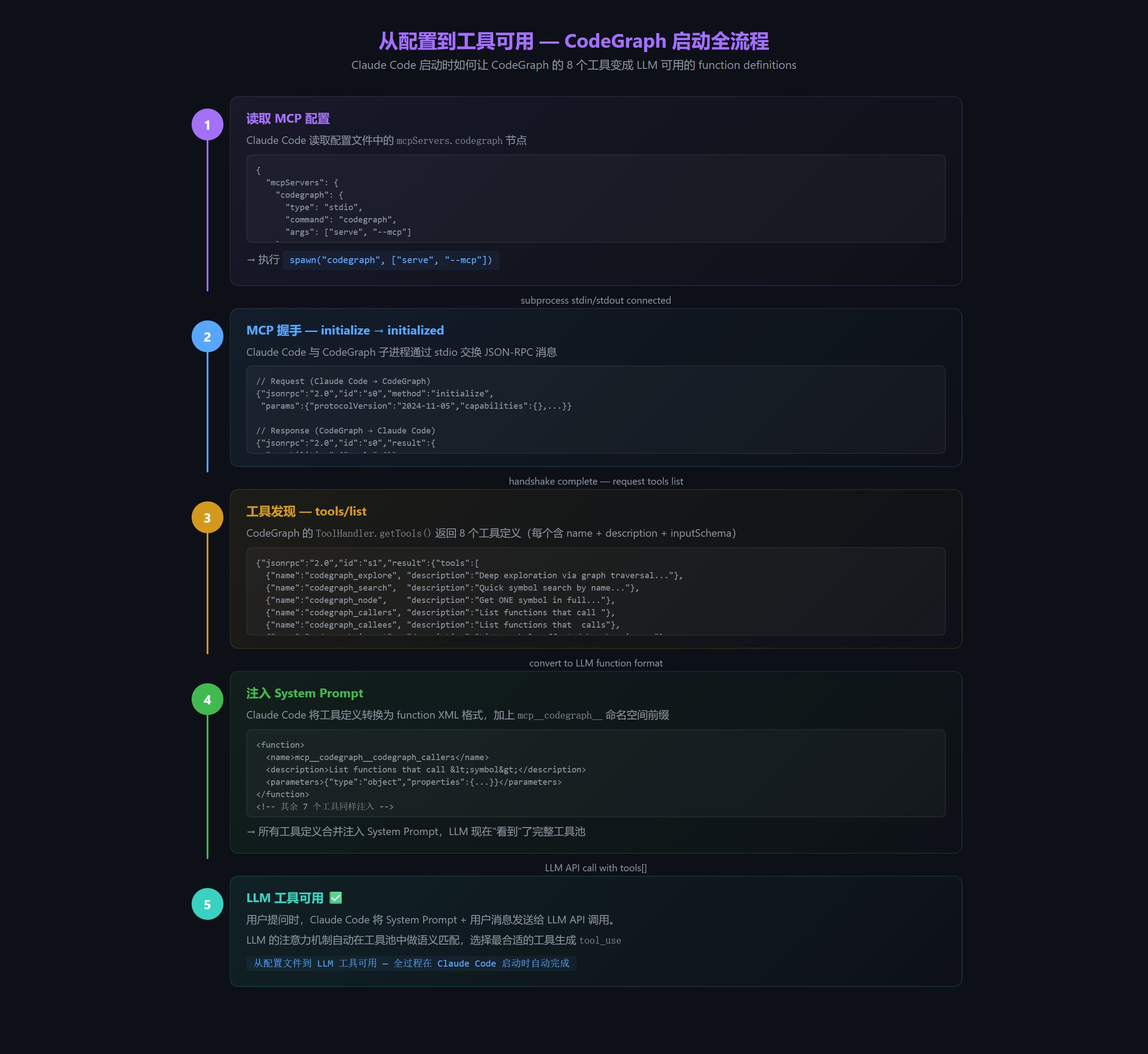

上图展示了从配置文件到 LLM "看到"工具的 5 步流程：读配置 → MCP 握手 → 工具发现 → System Prompt 注入 → 工具可用。

7.5 Claude Code 如何决定使用 CodeGraph 而不是内置工具？

这是关键问题：Claude Code 拥有大量内置工具 （Read、Write、Edit、Grep、Glob、Bash 等），LLM 必须在一个工具池中做选择------什么时候该用 CodeGraph，什么时候该用自己的内置工具？

7.5.1 决策全在 LLM

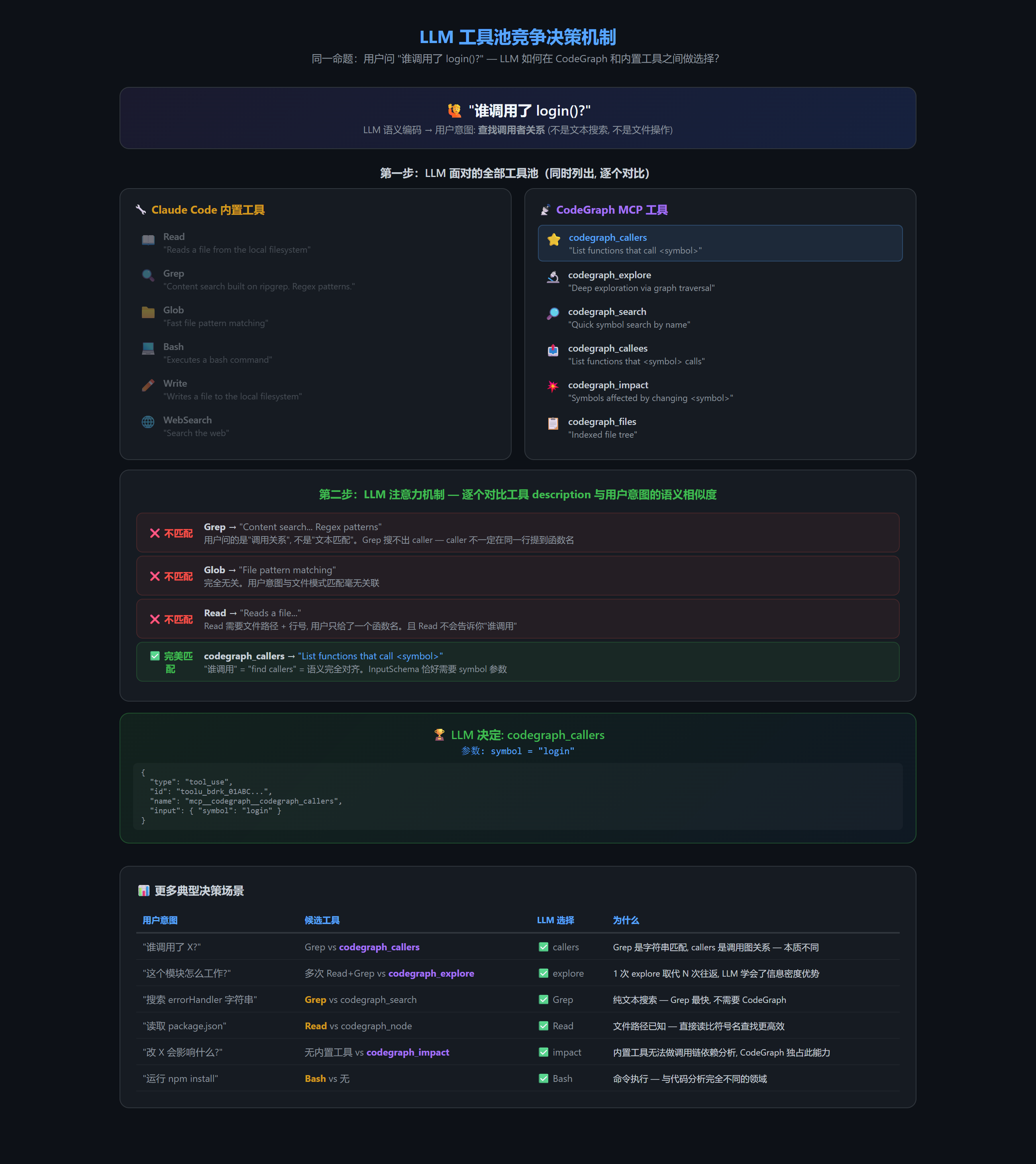

上图完整展示了 LLM 在 14+ 个工具中做选择的过程：用户意图 → 全部工具池展开 → 逐个 description 语义匹配 → 选中 codegraph_callers。

核心机制 ：LLM 没有硬编码的路由规则，完全靠 description 字段做语义匹配。CodeGraph 工具的 description 写得好（精确、有区分度），自然会在对应的语义场景下"胜出"。

7.5.2 典型决策场景对照

用户意图	你可能想到的工具	LLM 实际选哪个	为什么
"谁调用了 X?"	Grep（搜文本）	codegraph_callers	Grep 只能搜字符串匹配，callers 查的是调用图关系------caller 不一定在同一行提到函数名
"X 函数的源码是什么?"	Read（读文件）	codegraph_node / codegraph_explore	Read 需要你知道文件路径和行号，CodeGraph 用符号名就能定位
"这个模块怎么工作的?"	多次 Read + Grep	codegraph_explore（一次调用）	explore 自动图遍历+聚合，一次代替多次 Read/Grep 往返
"项目有哪些文件?"	Glob / ls	codegraph_files	files 返回带符号计数的结构化树，比 Glob 更信息密集
"改 X 会影响什么?"	人工阅读	codegraph_impact	Grep 完全做不到调用链级的依赖分析
"搜索 errorHandler 字符串"	codegraph_search	Grep	这是纯文本搜索，Grep 最快
"读取 package.json"	codegraph_node	Read	文件路径已知，Read 直接读
"运行 npm install"	无	Bash	这是命令行执行，与代码分析无关

规律：当用户意图涉及代码关系 （调用、继承、影响、结构）时，LLM 选 CodeGraph；当意图是文本匹配 或文件操作 或命令执行时，LLM 选内置工具。

7.5.3 工具竞争的本质：谁的信息密度更高

复制代码

用户问 "AuthService 怎么实现的?"

方案 A (不用 CodeGraph):
  Grep "AuthService" → 20 个文件匹配
  → Read file1.ts → 不完整
  → Grep "class AuthService" → 找到定义
  → Read auth.ts → 源码
  → 还需找到调用者... Grep "AuthService\(" → 没找到
  (共 5+ 次 LLM 往返, 大量 token 消耗)

方案 B (用 CodeGraph):
  codegraph_explore("AuthService") → 一次返回:
  - AuthService 完整源码(按符号聚类)
  - 调用者列表 (LoginController, OAuthHandler...)
  - 被调用的函数 (UserRepository, HashUtil...)
  - 关系图 (谁调用谁)
  (1 次往返, 信息密度极高)

结果: LLM 通过大量训练学会了------对于"理解代码"类问题，
工具 description 中带 "graph"/"explore"/"callers" 关键字的
比纯文本搜索工具高效得多。

7.5.4 并行调用：CodeGraph 和内置工具同时使用

LLM 可以在一轮中同时选择多种工具：

复制代码

用户: "找出 AuthService.login 的实现和所有调用者，然后读取配置文件"

LLM 并行生成 3 个 tool_use:
  → codegraph_explore("AuthService.login")   [CodeGraph: 源码+调用关系]
  → codegraph_callers("AuthService.login")     [CodeGraph: 调用者列表]
  → Read("config/auth.config.ts")              [内置工具: 直接读文件]

全部并行执行，结果汇总后 LLM 综合回答

8. 完整调用链路：逐帧回放

以用户在 Claude Code 中提问 "谁调用了 AuthService.login?" 为例，追踪从键盘输入到屏幕输出的完整路径：

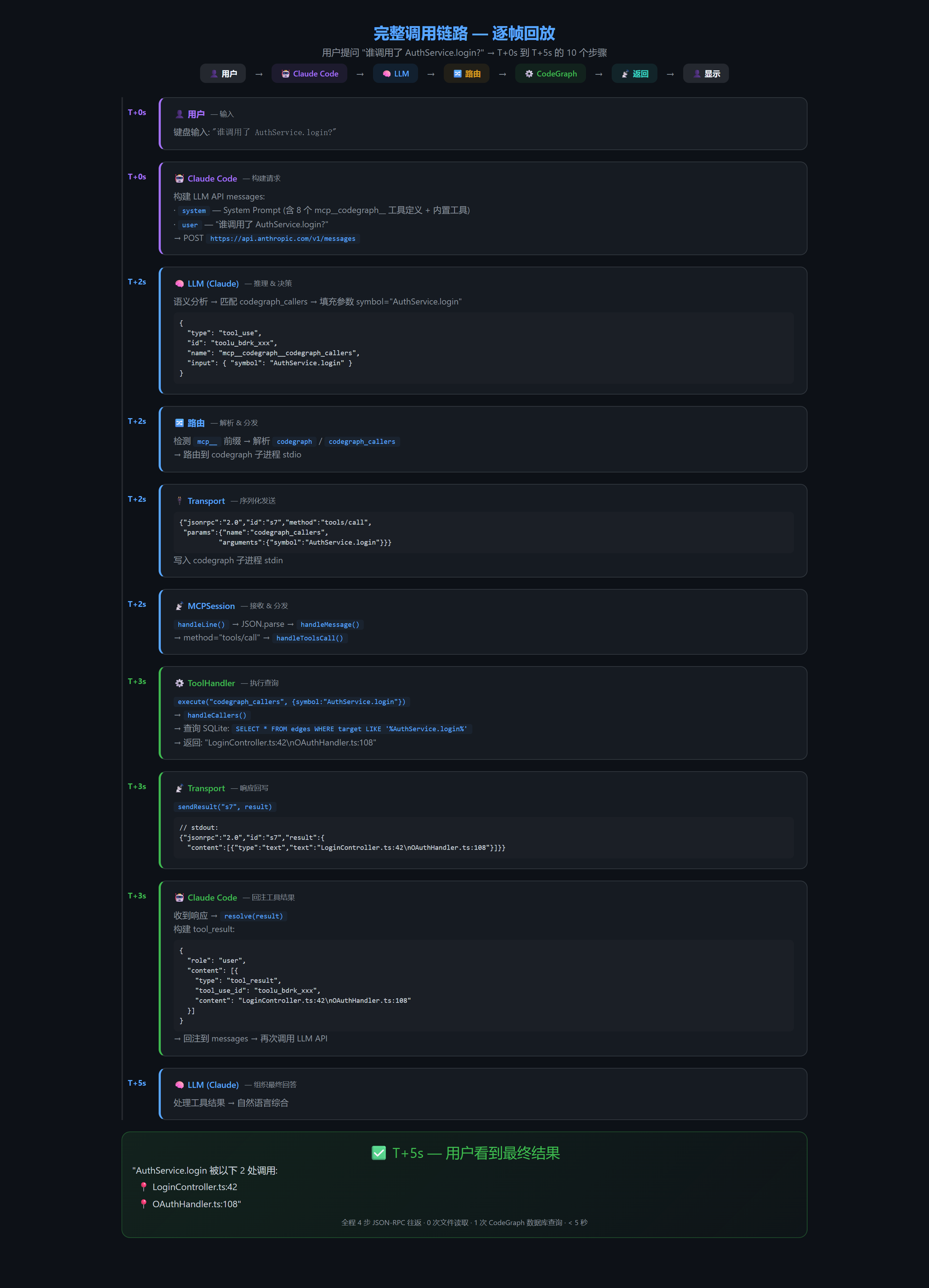

上图展示了 10 个步骤的逐帧回放：从 T+0s 用户输入到 T+5s 显示结果。关键节点：LLM 语义匹配（T+2s）、JSON-RPC 往返（T+2s→T+3s）、CodeGraph 查询（T+3s）、结果回注（T+3s）、最终回答（T+5s）。

9. 实战：CodeGraph 工具调用示例 --- Claude Code ↔ CodeGraph 交互实录

本节展示 Claude Code 与 CodeGraph 之间真实的 JSON-RPC 交互。以下示例均可通过在 Claude Code 中输入对应提示词来复现（需要先安装和配置 CodeGraph MCP Server）。

9.1 CodeGraph 全部 8 个工具定义

以下是通过 tools/list 获取的真实工具 Schema：

#	工具名	核心参数	LLM 看到的 description	典型场景
1	`codegraph_explore`	`query`, `maxFiles`, `projectPath`	Deep exploration: find relevant symbols via graph traversal, group by file, read contiguous sections. Primary tool --- usually the only call needed.	"这个模块怎么工作的?"
2	`codegraph_search`	`query`, `kind`, `limit`, `projectPath`	Quick symbol search by name. Returns locations only. Use codegraph_explore for source.	"AuthService 在哪儿?"
3	`codegraph_node`	`symbol`, `includeCode`, `file`, `line`, `projectPath`	Get ONE symbol in full --- location, signature, callers/callees trail, and verbatim body.	"看 AuthService 源码"
4	`codegraph_callers`	`symbol`, `limit`, `projectPath`	List functions that call `<symbol>`. For the full flow, use codegraph_explore.	"谁调用了 login()?"
5	`codegraph_callees`	`symbol`, `limit`, `projectPath`	List functions that `<symbol>` calls.	"login() 调用了哪些函数?"
6	`codegraph_impact`	`symbol`, `depth`, `projectPath`	List symbols affected by changing `<symbol>`. Use before a refactor.	"改 AuthService 影响范围?"
7	`codegraph_files`	`format`, `pattern`, `path`, `projectPath`	Indexed file tree with language + symbol counts. Faster than Glob.	"项目结构是什么?"
8	`codegraph_status`	无（可选 `projectPath`）	Index health check (files / nodes / edges). Skip unless debugging.	"索引状态 OK?"

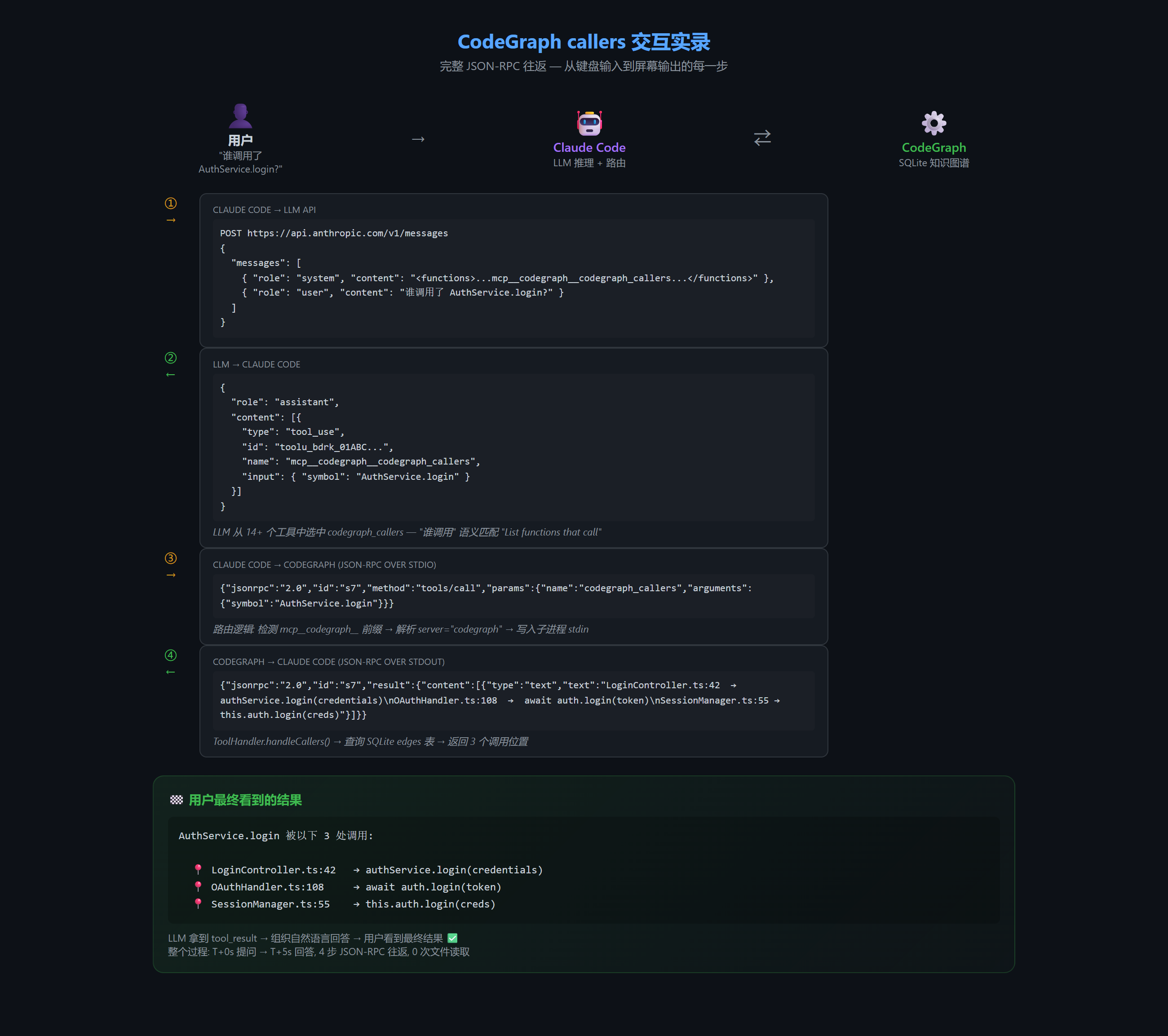

9.2 真实交互示例 1：codegraph_callers

用户在 Claude Code 中输入： "谁调用了 AuthService.login?"

复制代码

═══════════════════════════════════════════════════════════════
LLM 分析 → 决定调用 codegraph_callers，参数 symbol="AuthService.login"

═══════════ Claude Code → CodeGraph (JSON-RPC Request) ═══════════
{
  "jsonrpc": "2.0",
  "id": "s7",
  "method": "tools/call",
  "params": {
    "name": "codegraph_callers",
    "arguments": {
      "symbol": "AuthService.login"
    }
  }
}

═══════════ CodeGraph → Claude Code (JSON-RPC Response) ═══════════
{
  "jsonrpc": "2.0",
  "id": "s7",
  "result": {
    "content": [{
      "type": "text",
      "text": "LoginController.ts:42  →  authService.login(credentials)\nOAuthHandler.ts:108  →  await auth.login(token)\nSessionManager.ts:55 →  this.auth.login(creds)"
    }]
  }
}

═══════════ Claude Code → LLM (tool_result 回注) ═══════════
{
  "role": "user",
  "content": [{
    "type": "tool_result",
    "tool_use_id": "toolu_bdrk_xxx",
    "content": "LoginController.ts:42  →  authService.login(credentials)\n..."
  }]
}
═══════════════════════════════════════════════════════════════════
用户看到: "AuthService.login 被以下 3 处调用:
  - LoginController.ts:42 --- authService.login(credentials)
  - OAuthHandler.ts:108 --- await auth.login(token)
  - SessionManager.ts:55 --- this.auth.login(creds)"

9.3 真实交互示例 2：codegraph_explore

用户在 Claude Code 中输入： "用户登录流程是怎么实现的?"

复制代码

═══════════ Claude Code → CodeGraph (JSON-RPC Request) ═══════════
{
  "jsonrpc": "2.0",
  "id": "s9",
  "method": "tools/call",
  "params": {
    "name": "codegraph_explore",
    "arguments": {
      "query": "login user authenticate LoginController AuthService",
      "maxFiles": 8
    }
  }
}

说明: codegraph_explore 的 query 接受自然语言或符号名列表。
LLM 会把用户意图翻译为相关符号名拼成 query 字符串。

═══════════ CodeGraph → Claude Code (JSON-RPC Response) ═══════════
{
  "jsonrpc": "2.0",
  "id": "s9",
  "result": {
    "content": [{
      "type": "text",
      "text": "#### LoginController.ts --- login(), handleAuth()\n\n```typescript\n// Line 38-52 (2 / 14 shown --- 2 of 4 regions covered)\nasync login(req: LoginRequest, res: Response) {\n  const credentials = { email: req.body.email, password: req.body.password };\n  const result = await this.authService.login(credentials);\n  ...\n}\n```\n\n#### AuthService.ts --- login(), validateCredentials()\n\n```typescript\n// Line 22-35 (1 / 9 shown) ...\n```\n\n---\n#### Relationships\nEdges in the code graph that connect these results:\n  LoginController.login calls AuthService.login\n  AuthService.login calls UserRepository.findByEmail\n  AuthService.login calls HashUtil.compare\n\n#### Additional relevant files (not shown)\n  UserRepository.ts, HashUtil.ts, SessionService.ts"
    }]
  }
}
═══════════════════════════════════════════════════════════════════

LLM 基于返回的源文件和调用关系图，组织出完整的回答。
codegraph_explore 一次调用通常足以回答一个架构问题------
"primary tool" 的设计哲学即来源于此。

9.4 真实交互示例 3：多工具链式调用

用户在 Claude Code 中输入： "我想重构 AuthService.validateCredentials，分析影响范围"

复制代码

═══ 第 1 轮 ═══
LLM → codegraph_impact("AuthService.validateCredentials", depth=2)
CodeGraph 返回: 影响了 UserRepository, SessionService (2 hops, 8 dependents)

═══ 第 2 轮 ═══
LLM → codegraph_explore("AuthService validateCredentials UserRepository SessionService")
CodeGraph 返回: 完整的 validateCredentials 源码 + 2 个受影响文件的调用上下文

═══ 第 3 轮 ═══
LLM → 综合分析, 生成重构建议
用户看到: 影响分析 + 具体重构方案

9.5 如何复现

配置好 CodeGraph 后（MCP Server 配置中添加 codegraph），在 Claude Code 中直接提问即可触发上述交互：

复制代码

# 推荐尝试的 prompt:
1. "用 codegraph_callers 查一下 xxx 函数的调用者"     → 触发 callers
2. "xxx 模块的实现原理是什么"                          → 触发 explore
3. "项目里有哪些文件是 TypeScript?"                    → 触发 files
4. "改 xxx 函数会影响到哪些地方"                        → 触发 impact

9.6 CodeGraph 关键设计决策

决策	CodeGraph 的做法	说明
传输方式	Shared Daemon + Proxy	多个 MCP 客户端共享一个 SQLite 实例，减少资源消耗
工具定义	静态 Schema + 动态描述	`getTools()` 根据项目文件数动态调整 explore 的 description
输出预算	自适应	大项目给更大探索预算（更多 maxFiles），小项目收紧避免浪费上下文
文件监听	每个 engine 一个 watcher	daemon 模式下 N 个 session 共享一个 inotify set
安全	CODEGRAPH_MCP_TOOLS env	allowlist 可隐藏部分工具，不暴露的从 tools/list 结果中移除
Primary Tool	codegraph_explore	一次调用通常能回答整个问题，减少 LLM 往返次数

10. 总结：核心要点回顾

10.1 六层架构速查（CodeGraph 实例）

层级	实际组件	说明	一句话
第一层	`StdioTransport`	CodeGraph MCP 源码 (transport.d.ts)	搬运 JSON 字符串（stdin/stdout 行协议）
第二层	`LineBasedJsonRpcTransport`	同上	保证"发一收一"（messageId 配对 + 超时）
第三层	`MCPSession` + `ToolHandler`	CodeGraph MCP 源码 (session.d.ts, tools.d.ts)	定义和执行工具（8 个 codegraph 工具）
第四层	Claude Code (闭源)	MCP Server 配置文件	发现和请求工具
第五层	Claude Sonnet 4	Anthropic API	决定"调哪个、传什么"
第六层	Claude Code (System Prompt 组装)	MCP Server 配置 + 权限配置	编排整个流程

10.2 核心调用路径（基于 CodeGraph v0.9.9）

复制代码

工具定义:
  ToolHandler.getTools()
  → 返回 8 个 ToolDefinition: codegraph_explore, codegraph_search,
    codegraph_node, codegraph_callers, codegraph_callees,
    codegraph_impact, codegraph_files, codegraph_status
  → 每个含 name + description + inputSchema

工具调用:
  Claude Code 发送 tools/call → CodeGraph MCPSession.handleToolsCall()
  → ToolHandler.execute("codegraph_callers", {symbol:"..."})
  → handleCallers() → 查询 SQLite 知识图谱
  → 返回 ToolResult { content: [{type:"text", text:"..."}] }

LLM 决策:
  工具定义 → 权限配置中的 allowlist
  → System Prompt 注入 (mcp__codegraph__ 前缀)
  → Claude API 推理 → 语义匹配 → 生成 tool_use token
  → Claude Code 路由 → 上述链路

10.3 关键设计原则

LLM 只管决策，不管执行 --- LLM 生成 tool_use token，执行完全由 Claude Code + CodeGraph 处理
JSON-RPC 是唯一通信协议 --- 所有 MCP 通信都是 JSON-RPC 2.0，Transport 只决定传输方式
工具定义即契约 --- description 是 LLM 决策的依据，inputSchema 是参数约束
工具结果以 user 角色回注 --- Anthropic API 的设计约定，不是 MCP 特有
Daemon 共享模式 --- CodeGraph 使用 Proxy + Shared Daemon 架构，N 个 session 共享一个 CodeGraph 实例
命名空间前缀 --- mcp__codegraph__codegraph_callers，Claude Code 用此前缀路由
MCP 协议开放，实现独立 --- CodeGraph 自实现了全部 MCP 协议，不依赖任何外部 SDK

10.4 一句话精髓

LLM 调用 MCP 工具的本质 = LLM 负责"想"（语义决策） + Claude Code 负责"编排"（路由 + 回注） + CodeGraph 负责"能力"（知识图谱查询） + JSON-RPC 负责"对"（请求响应配对） + stdio 负责"运"（字节传输）

LLM 调用 MCP 工具的实现原理-源码解析

LLM 调用 MCP 工具的实现原理 --- 源码级深度解析

文章目录

1. 架构全景：一张图看懂完整链路

2. 第一层：Transport 传输层

2.1 源码：CodeGraph 的 StdioTransport

2.2 消息格式

3. 第二层：JSON-RPC 协议层

3.1 核心数据结构

3.2 核心方法：request() --- 发送请求并等待响应

4. 第三层：CodeGraph MCP Server --- 工具注册与执行

4.1 启动模式：Direct vs Daemon

4.2 MCPSession：MCP 协议握手与会话管理

4.3 核心处理：handleToolsCall() → ToolHandler.execute()

4.4 工具定义结构

4.5 MCPEngine：共享引擎

4.6 完整示例：Claude Code 调用 codegraph_callers 时 Server 端发生了什么

5. 第四层：Client 端 --- Claude Code 侧的工具发现与调用

5.1 MCP Server 配置

5.2 Claude Code 的启动与 MCP 初始化流程

6. 第五层：LLM 决策 --- Function Calling 内部机制

6.1 工具定义注入

6.2 LLM 的决策过程（Transformer 推理）

6.3 Function Calling 的训练原理

6.4 多工具并行调用的决策

7. 第六层：Claude Code 中的 MCP 集成

7.1 MCP Server 配置

7.2 命名空间规则

7.3 真实的 tool_use 格式

7.4 完整示例：从配置到工具可用的全流程

7.5 Claude Code 如何决定使用 CodeGraph 而不是内置工具？

7.5.1 决策全在 LLM

7.5.2 典型决策场景对照

7.5.3 工具竞争的本质：谁的信息密度更高

7.5.4 并行调用：CodeGraph 和内置工具同时使用

8. 完整调用链路：逐帧回放

9. 实战：CodeGraph 工具调用示例 --- Claude Code ↔ CodeGraph 交互实录

9.1 CodeGraph 全部 8 个工具定义

9.2 真实交互示例 1：codegraph_callers

9.3 真实交互示例 2：codegraph_explore

9.4 真实交互示例 3：多工具链式调用

9.5 如何复现

9.6 CodeGraph 关键设计决策

10. 总结：核心要点回顾

10.1 六层架构速查（CodeGraph 实例）

10.2 核心调用路径（基于 CodeGraph v0.9.9）

10.3 关键设计原则

10.4 一句话精髓

3.2 核心方法：`request()` --- 发送请求并等待响应

4.3 核心处理：`handleToolsCall()` → `ToolHandler.execute()`
