AH810L输入 48~54V 转 5V/100mA 完整方案
一、芯片核心参数
- 输入电压：4.5~80V，完全覆盖 48~54V，高压余量充足
- 基准电压：\(V_{FB}=0.8\mathrm{V}\)
- 最大输出电流：1A，远大于负载 100mA

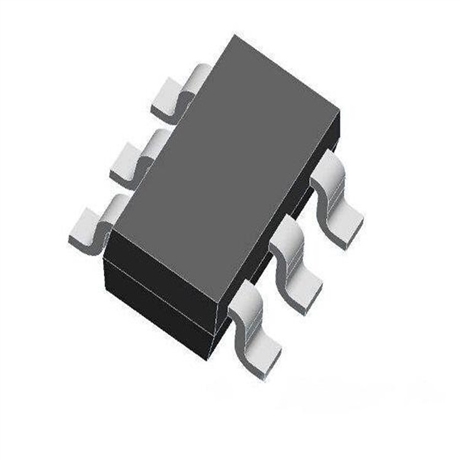

- 封装：SOT-23-6，内置保护电路（过流、过温、短路）
二、完整BOM清单
| 位号 | 器件规格 | 封装 | 备注 |
|---|---|---|---|
| U1 | AH810L | SOT-23-6 | 降压主控 |
| Cin | 10μF/63V | 0805 | 输入滤波，耐压必须≥63V |
| Cout | 10μF/10V | 0603 | 输出滤波 |
| L1 | 15μH，饱和电流≥200mA | 0603/0805 | 屏蔽功率电感 |
| R1 | 52.5kΩ(精准)/51kΩ(通用) | 0603 | 上分压电阻 |
| R2 | 10kΩ | 0603 | 下分压电阻 |
| Cdd（可选） | 0.1μF/50V | 0603 | VDD 脚滤波，可不贴 |
三、引脚定义与接线（SOT-23-6）
引脚顺序（正面朝自己，引脚朝下，从左至右）：
- VIN：接 48~54V 直流正极，并联 Cin 到 GND
- EN ：使能脚，直接短接 VIN（芯片持续工作）
- GND：系统公共地
- SW：接电感 L1 一端
- VDD：内部供电，可悬空，或并 0.1μF 电容到 GND
- FB：接 R1 与 R2 的连接中点
外围连接：
五、补充说明
- L1 另一端 → 输出 5V 正极
- R1 上端接 5V 输出，R2 下端接 GND
- 输出 5V 端并联 Cout 到 GND
四、关键设计 & 布线要点
- 耐压要求 输入最高 54V，输入端所有元件耐压≥63V，严禁使用 50V 及以下电容。
- 电感选择 固定 15μH 即可，屏蔽款降低 EMI，饱和电流 200mA 满足 100mA 负载。
- PCB 布线
- Cin、Cout 紧贴芯片对应引脚，缩短走线；
- SW 引脚到电感的走线尽量短、粗，减少开关干扰；
- 大面积铺地，提升散热与抗干扰能力。
- 散热 满载 100mA 功耗极低，无需额外散热片。
- 芯片内置过流、过热、短路保护，满足常规防护需求；
- 轻载 100mA 工况下，电路工作稳定，纹波正常；
- 若无需高精度输出，直接选用 51kΩ+10kΩ 组合即可
