计算机组成原理 | 深度拆解指令寻址：从PC+1的陷阱到CPU执行流的底层逻辑

摘要/导语：

嗨！欢迎来到《计算机组成原理》硬核专栏。前几期我们攻克了存储器和指令格式，今天我们要进入CPU控制单元的核心腹地------指令寻址。

很多同学在做题时，看到 PC+1 就以为地址加1，结果在考试中丢分惨重；或者搞不清为什么有的指令执行完会"自动跳转"，有的却需要"手动修改"。这背后的根本原因，就是指令寻址方式的不同。

这篇推文将为你全方位、无死角地拆解顺序寻址 与跳跃寻址的底层机制。我们会深入探讨程序计数器（PC）的工作原理、指令字长与编址方式的数学关系，以及CPU是如何通过这两个阶段维持程序运行的。文末附带了经典的考研408真题与高校期末易错题解析，帮你彻底扫清盲区！建议先点赞收藏，复习时反复研读！

---

🚀 正文内容

🤔 第一部分：什么是指令寻址？为什么它很重要？

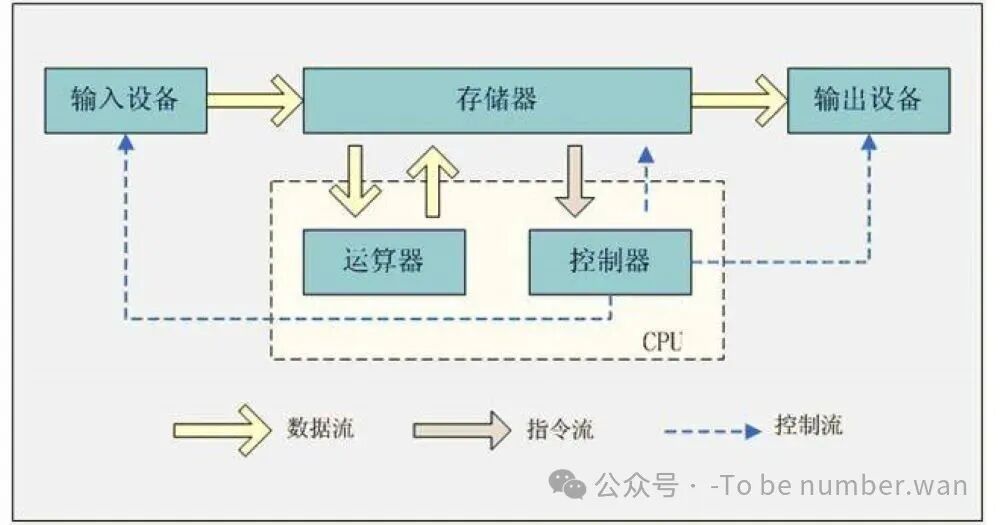

在冯·诺依曼架构的计算机中，指令和数据以同等地位存放在存储器中。CPU要执行程序，本质上就是一个不断取指令 -> 分析指令 -> 执行指令的循环过程。

在这个循环中，最首要的问题就是：CPU怎么知道下一条要执行的指令在哪里？

这就是指令寻址 要解决的核心问题。简单来说，指令寻址就是确定下一条要执行的指令的存放地址的过程。

这里有一个绝对的主角：程序计数器（PC, Program Counter）。

• PC的身份：它是CPU内部的一个专用寄存器。

• PC的使命 ：它永远指向下一条即将被取出的指令的主存地址。

• 核心逻辑：只要PC的值是正确的，CPU就能顺藤摸瓜找到指令。如果PC错了，整个程序就会跑飞（Crash）。

💡 深度扩展：指令执行的微观生命周期理解指令寻址，必须结合指令的执行周期来看。每一条指令的执行都严格分为两个主要阶段：

1. 取指令阶段（Fetch Cycle） ：这是指令寻址发生的关键时刻。控制器根据PC的内容，向主存发出读命令，将指令读入指令寄存器（IR）。注意：在这个阶段结束时，PC通常会自动更新，为下一次取指做准备。

2. 执行指令阶段（Execute Cycle）：译码器分析IR中的操作码，ALU进行运算或数据传送。如果是转移指令，PC的值可能会在这个阶段被强制修改。

理解了这两个阶段，你就明白了为什么指令寻址是程序流动的"心脏起搏器"。

---

🧩 第二部分：指令寻址的两大流派

根据程序执行流的不同需求，指令寻址主要分为两种模式：顺序寻址 和跳跃寻址。这两种模式相辅相成，构成了结构化编程的基础。

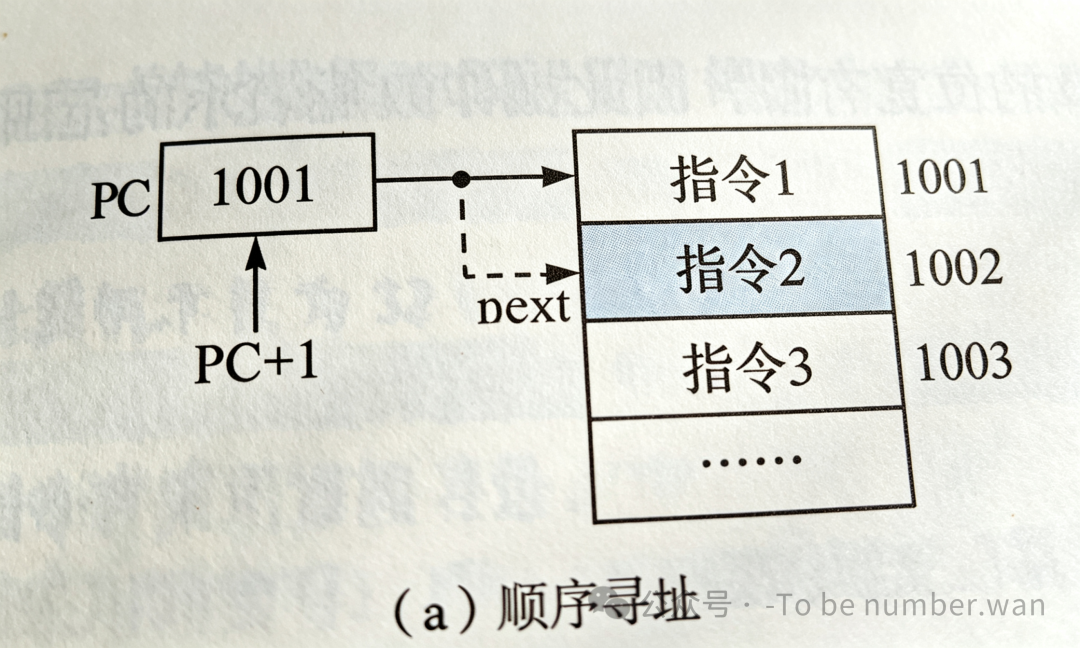

1. 顺序寻址（Sequential Addressing）：程序的"默认状态"

这是最基础、最高频的情况。当程序没有遇到分支、循环或函数调用时，指令是按照内存地址顺序依次执行的。

• 基本公式 ：(PC) + "1" ------> PC

  • 这个公式的含义是：当前指令取出后，PC自动 increment（自增），指向紧接着的下一条指令。

• ⚠️ 超级易错点："1"到底是什么？（重点！）

  • 情况A（按字编址）：如果存储器是按"字"编址的，且指令长度刚好是一个字长。那么取出一条指令后，地址确实只需要加1。

  • 情况B（按字节编址 - 最常见）：现代计算机大多按字节编址。

    假设指令长度是32位（4字节）。取出一条指令后，PC必须加 4，才能跳过这4个字节，指向下一条指令的起始位置。如果只加1，CPU就会读到当前指令的第2个字节，导致严重的解码错误。

  • 很多初学者看到 PC+1，直觉认为就是地址数值加1。这是一个巨大的误区！

  • 这里的"1"，代表的是1个指令字长。

  • 结论 ：在计算题中，一定要看清题目给出的编址方式 （按字节还是按字）和指令长度 。公式里的"1"是一个逻辑单位，物理上等于 指令长度 / 编址单位。

• 硬件实现：顺序寻址通常由硬件自动完成，不需要软件干预。每当时钟信号触发取指操作，PC内部的加法器就会自动工作。

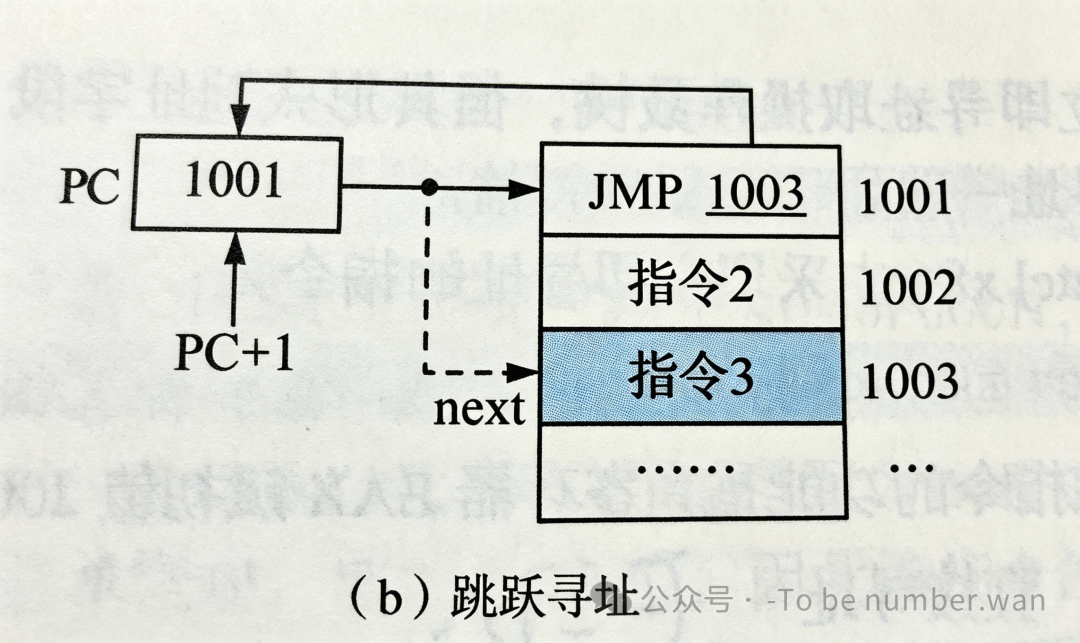

2. 跳跃寻址（Jump Addressing）：程序的"变奏曲"

如果程序永远是顺序执行的，那计算机就只能做简单的计算器了。为了实现循环（Loop）、判断（If-Else）和函数调用（Call），我们需要改变PC的值，让程序"跳"到其他地方去执行。

• 定义 ：通过执行转移类指令（如 JMP, CALL, BRANCH），将一个新的地址送入PC，从而打断原有的顺序执行流。

• 触发时机 ：通常发生在执行指令阶段。当控制器检测到当前指令是转移指令时，会计算出目标地址，并直接覆盖PC的当前值。

• 分类：

  • 无条件转移 ：不管三七二十一，直接跳。例如 JMP Label。

  • 条件转移 ：根据标志位（如零标志Z、进位标志C）决定是否跳。例如 JZ Label（如果结果为0则跳转）。

• 意义：跳跃寻址赋予了计算机逻辑判断的能力，是图灵完备性的关键支撑。

---

💡 第三部分：知识拓展与避坑指南

为了让大家在考试中拿满分，我们还需要补充几个容易混淆的概念：

1. PC的透明性：对汇编语言程序员来说，PC通常是透明的（不可见或不能直接操作），但在机器指令层面，它是核心。

2. 相对寻址与PC的关系 ：在很多跳转指令中（如 JMP +10），操作数并不是绝对地址，而是相对于当前PC的偏移量。这时候，实际跳转地址 = (当前PC值) + 偏移量。这里的"当前PC值"通常是指已经自动加过1（指向下一条指令）后的PC值。这一点在计算偏移量时极易出错！

3. 流水线中的PC：在现代流水线CPU中，取指和执行是重叠的。这意味着PC可能在第一条指令还没执行完时，就已经指向了第三条指令。如果此时发生分支预测失败，就需要"冲刷流水线"，回滚PC的值。这是高级考点，了解即可。

---

📝 第四部分：实战演练（高校期末/408真题风格）

光说不练假把式，让我们来看两道经典题目，检验一下学习成果。

【例题1：基础概念题】

题目：某计算机指令字长为16位，采用双地址指令格式，每个地址码占6位。若该计算机按字节编址，则在顺序执行指令时，程序计数器PC的自动增量应为多少？

A. 1 B. 2 C. 4 D. 16

解析： 这道题考查的就是我们对"PC+1"中"1"的理解。

1. 确定指令长度：题目直接给出指令字长为16位。换算成字节：16/8=2 字节。

2. 确定编址方式：题目说明是"按字节编址"。这意味着内存中每一个地址对应1个字节。

3. 计算增量：既然一条指令占2个字节，那么取完一条指令后，PC必须跨过这2个字节，才能指向下一条指令。因此，PC应该加2。

4. 排除干扰：地址码占几位（6位）是干扰信息，与PC增量无关。

   答案：B

---

【例题2：综合计算题（408风格）】

题目 ：某机字长32位，其指令格式如下所示（OP为操作码，A为地址码）：[ OP (8位) | A (24位) ]该机器按字节编址。若当前PC值为 2000H，执行了一条相对转移指令，该指令中的形式地址（偏移量）为 -100（补码表示）。请问转移后的目标地址是多少？（注：假设取指后PC已自动更新）

解析： 这是一道非常典型的结合了顺序寻址和跳跃寻址的题目。

1. 第一步：顺序寻址（取指更新）

   • 指令长度：从格式看，8位+24位=32位，即4字节。

   • 编址方式：按字节编址。

   • 取指后PC变化：PC_new = PC_old + 4。

   • 计算：2000H + 4 = 2004H。此时，PC指向的是这条转移指令的下一条指令。

2. 第二步：跳跃寻址（计算目标）

   • 相对转移的定义：目标地址 = 当前PC值（已更新） + 偏移量。

   • 偏移量：题目给出是 -100。注意，这里的-100通常指十进制数值，或者是已经处理好的补码值。我们在计算时直接用十进制运算更方便，最后转回十六进制。

   • 计算：2004H (十进制 8196) + (-100) = 8096。

   • 转换回十六进制 即 1FA0H。

   • 或者直接十六进制运算 ：2004H 减去 64H (100的十六进制)。2004 - 64 = 1FA0。

     答案：1FA0H

---
