【LED 点阵驱动】- 面试高频问题全解

速背版本

[一、核心控制原理：单片机如何通过 LED 驱动芯片控制 LED 点阵？](#一、核心控制原理：单片机如何通过 LED 驱动芯片控制 LED 点阵？)

[二、带载能力：怎么确定最多能接多少颗 LED？](#二、带载能力：怎么确定最多能接多少颗 LED？)

[三、单片机 IO 口参数：IO 口的电流电压是多少？能直接驱动 LED 吗？](#三、单片机 IO 口参数：IO 口的电流电压是多少？能直接驱动 LED 吗？)

[四、通信方式：单片机常用通信方式有哪些？为什么选 SPI/I2C？](#四、通信方式：单片机常用通信方式有哪些？为什么选 SPI/I2C？)

[五、LED 参数：普通发光二极管的电流电压是多少？](#五、LED 参数：普通发光二极管的电流电压是多少？)

六、驱动芯片电流：驱动芯片输出电流是多少？怎么控制？

[七、灰度、亮度、功耗：如何控制 LED 的灰度级、亮度和功耗？](#七、灰度、亮度、功耗：如何控制 LED 的灰度级、亮度和功耗？)

详细解析

速背版本

一、核心控制原理：单片机如何通过 LED 驱动芯片控制 LED 点阵？

单片机通过SPI/I2C 等通信方式 ，把 LED 的亮灭 / 灰度数据发给驱动芯片；驱动芯片接收数据后，通过行 / 列扫描或恒流驱动，按地址选通对应 LED 并输出电流，实现点阵的点亮与显示。

二、带载能力：怎么确定最多能接多少颗 LED？

看驱动芯片的总电流 / 通道电流上限，比如单通道最大电流 × 通道数；

看电源总功率 / 电流，避免过流导致压降；

看扫描方式（静态 / 动态），动态扫描会分摊电流，实际能接的 LED 数量更多。

三、单片机 IO 口参数：IO 口的电流电压是多少？能直接驱动 LED 吗？

电压：通常为 3.3V 或 5V（和单片机供电一致）；

电流：灌 / 拉电流通常只有几 mA~ 几十 mA，远小于 LED 所需电流；

结论：不能直接驱动，必须加限流电阻或驱动芯片，否则会烧 IO 口或 LED 亮度不足。

四、通信方式：单片机常用通信方式有哪些？为什么选 SPI/I2C？

常用方式：SPI、I2C、UART、1-Wire、CAN 等；

选 SPI/I2C 的原因：引脚少、布线简单、速率足够，能高效传输 LED 点阵的显示数据，SPI 速率更高适合高速刷新，I2C 适合低成本多设备扩展。

五、LED 参数：普通发光二极管的电流电压是多少？

正向电压（VF）：红 / 黄 / 橙约 1.8~2.2V，绿 / 蓝 / 白约 2.8~3.3V；

工作电流（IF）：典型值5~20mA，最大不超过 30mA，超过会烧毁 LED。

六、驱动芯片电流：驱动芯片输出电流是多少？怎么控制？

输出电流：单通道通常几 mA~ 几十 mA，比如常见的恒流驱动芯片单通道可设 5~20mA；

控制方式：通过限流电阻、PWM 信号、寄存器配置设置恒流值，或通过调整供电电压间接控制电流。

七、灰度、亮度、功耗：如何控制 LED 的灰度级、亮度和功耗？

灰度 / 亮度：通过PWM 占空比调节（亮灭时间比例），占空比越高越亮，也可通过调整驱动电流实现；

功耗：由 LED 电流 × 电压 × 占空比决定，降低占空比或电流、关闭不亮的 LED，就能降低整体功耗。

详细解析

前方内容过于基础 + 详细，
请放下你的急性子，耐着性子慢慢啃。
囫囵吞枣的话，知识点会 "消化不良"，看了也白看哦😜

一、核心控制原理：单片机如何通过LED驱动芯片控制 LED 点阵？

1.整体架构（必背）单片机不直接驱动 LED，采用 "三层分离" 架构，分工明确： 指令层 ：单片机通过 SPI、I2C、类 I2C、UART 等串行通信方式，向驱动芯片发送配置指令和显示数据。

驱动层：驱动芯片收到指令后，内部解析并控制行、列通路的通断，实现 LED 点亮。

**供电层：**所有 LED 的电能全部来自外部独立 5V 电源，驱动芯片负责恒流输出。

2.具体工作原理，

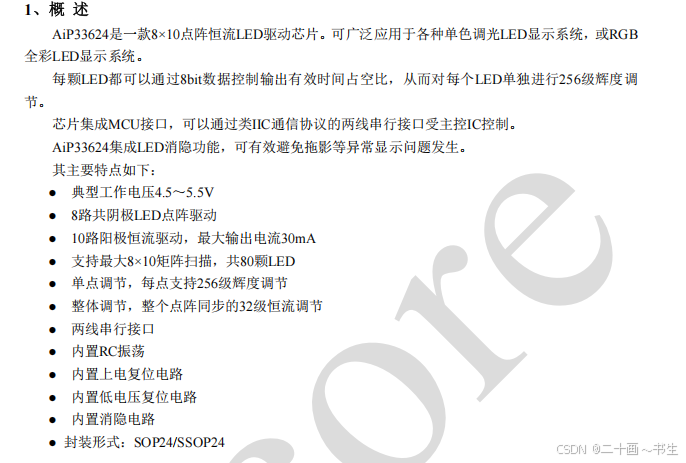

以用过的 AiP33624 共阴极 8×10 点阵驱动芯片为例：

SEG 引脚（10 路）：接 LED 阳极，做恒流输出，给 LED 提供稳定工作电流。

GRID 引脚（8 路）：接 LED 阴极，做行扫描选通。

采用动态扫描方式：同一时间只有 1 行 GRID 导通，芯片快速切换不同行（每秒几十上百次），利用人眼视觉暂留，看起来整屏都是常亮的。

3.关键补充 1（面试加分：为什么必须用专用 LED 驱动芯片，不直接用单片机 IO 驱动？）

正常情况下不建议单片机 IO 口直接驱动 LED 点阵，使用驱动芯片主要有 5 个原因：

① IO 口带载能力不足：单片机普通 IO、通信引脚电流仅有几毫安，而单颗 LED 工作电流普遍 15~20mA，点阵多灯同时工作时电流更大，直接驱动会烧毁单片机引脚。

② 实现恒流驱动：LED 是电流型器件，电压波动会造成亮度不均、灯珠损坏。专用驱动芯片自带恒流功能，能稳定输出电流，保证所有 LED 亮度一致、延长使用寿命。

③ 节省单片机引脚：8×10 点阵有 80 颗灯，若用单片机 IO 直接控制，需要占用十几甚至几十个引脚；使用驱动芯片仅需 2~4 根通信线，大幅节约引脚资源，简化硬件电路。

④ 实现动态扫描与灰度：驱动芯片内置扫描时序、PWM 调光电路，可自动完成行切换、256 级灰度显示，单片机只需下发数据，不用频繁干预，降低主控负担。

⑤ 提升抗干扰与稳定性：驱动芯片隔离了大功率 LED 回路和单片机信号回路，避免大电流产生的干扰影响主控正常工作，同时芯片自带上电复位、消隐等功能，防止画面乱闪、拖影。

4.关键补充 2

单片机的通信引脚（SCLK、DIN）只传输数字控制信号，电流只有微安级，完全不承担 LED 的功率负载，和 LED 供电回路相互隔离。

二、带载能力：怎么确定最多能接多少颗 LED？

计算逻辑（必背）

按优先级取四个限制条件的最小值 ，优先级从高到低： 芯片物理上限 > 输出电流安全上限 > 芯片总功率上限 > 外部电源功率上限

逐一拆解

（1）第一限制：芯片物理硬件上限（硬限制，绝对不能超）

如AiP33624 固定支持8 行 ×10 列 ，单芯片最大物理带载：8×10=80颗LED
可通过寄存器减少有效行数（比如 7 行就是 70 颗），但无法超过 8 行 10 列

（2）第二限制：输出电流安全上限（最关键）

SEG 单路电流：手册极限 30mA，实际建议≤24mA（留 20% 余量，防止过热）
GRID 单路总电流：手册极限 300mA，实际建议≤240mA（留 20% 余量）
动态扫描核心公式：单路GRID总电流 = 单路SEG电流 × 列数
示例：我们用 15mA / 路 SEG，10 列的话 GRID 总电流 = 15×10=150mA ≤240mA，完全安全

（3）第三限制：芯片总功率上限

AiP33624 最大总功率损耗 450mW，5V 供电时自身最大电流 90mA
只要 SEG 和 GRID 电流不超安全值，总功率必然在范围内，无需额外计算

（4）第四限制：外部 5V 电源功率上限

动态扫描误区纠正：不是单颗电流 × 总颗数，而是同一时间只有 1 行亮
整屏最大总电流公式：整屏总电流 = 单路SEG电流 × 列数
电源选型：额定电流 ≥ 整屏总电流 × 1.2（留 20% 余量）
示例：15mA×10 列 = 150mA，电源选 5V/200mA 以上即可

供学习参考LED驱动芯片手册

多芯片扩展

AiP33624 不支持级联，超过 80 颗 LED 时，每颗芯片独立接 80 颗 LED，单片机用多个 IO 口分别控制每颗芯片的通信引脚。

三、单片机 IO 口参数：IO 口的电流电压是多少？能直接驱动 LED 吗？

（以下为列子作为参考学习，不同型号单片机芯片具体以数据手册为主）

1、拉电流与灌电流基础概念

用大白话解释：

灌电流：电流从外部流入单片机 IO 口，相当于 IO 口在 "吸电"
拉电流：电流从单片机 IO 口流出到外部，相当于 IO 口在 "吐电"

核心结论：绝大多数单片机的灌电流能力远强于拉电流能力，这是行业普遍推荐灌电流驱动 LED 的根本原因。

2、两种 LED 驱动接法详解

推荐接法：灌电流驱动（所有单片机通用）

接线顺序（从左到右）：电源正极 (VCC) → LED 长脚 (正极) → LED 短脚 (负极) → 限流电阻 → 单片机 IO 口

电流方向：VCC → LED → 电阻 → IO 口（流入单片机）
亮灭逻辑：IO 口输出低电平时 LED 亮，输出高电平时 LED 灭
优点：驱动能力最强、亮度最高、最安全、兼容性最好

不推荐接法：拉电流驱动

接线顺序（从左到右）：单片机 IO 口 → 限流电阻 → LED 长脚 (正极) → LED 短脚 (负极) → 电源负极 (GND)

电流方向：IO 口 → 电阻 → LED → GND（流出单片机）
亮灭逻辑：IO 口输出高电平时 LED 亮，输出低电平时 LED 灭
缺点：驱动能力弱、亮度低、兼容性差，传统 51 单片机几乎无法正常使用

3、灌电流与拉电流核心区别对比

对比项目	灌电流驱动（推荐）	拉电流驱动（不推荐）
电流方向	外部流入 IO 口	从 IO 口流出外部
LED 点亮条件	IO 输出低电平	IO 输出高电平
传统 51 单片机能力	单 IO 最大 20mA	单 IO 最大仅 1mA
STM32/ESP32 能力	单 IO 最大 25-40mA	单 IO 最大 25-40mA
LED 亮度	亮度充足且稳定	51 单片机几乎不亮，STM32 亮度也偏低
安全性	更高，IO 损坏时不易烧毁 LED	更低，IO 意外输出高电平时 LED 常亮易烧
总电流限制	更宽松，适合同时驱动多个 LED	更严格，易超过芯片总电流上限
兼容性	所有单片机、所有颜色 LED 通用	仅部分单片机、部分颜色 LED 可用

4、优先使用灌电流驱动的 3 个关键原因

兼容性无敌：无论使用传统 51 单片机还是 STM32、ESP32 等新型单片机，灌电流接法均能正常工作，更换单片机无需修改电路
亮度有保障：传统 51 单片机拉电流仅 1mA，无法点亮 LED；灌电流可达 20mA，可灵活调节 LED 亮度
养成通用设计习惯：后续驱动继电器、电机等其他外设时，绝大多数场景也采用灌电流接法，原理完全一致

特别说明：STM32 和 ESP32 的拉电流与灌电流能力相近，但仍建议优先使用灌电流，以养成通用的电路设计习惯。

5、主流单片机 IO 口核心参数(参考)

单片机型号	供电电压	单 IO 最大灌电流	单 IO 最大拉电流	芯片总电流上限
STC89C52（传统 51）	5V	20mA	1mA	120mA
STM32F103	3.3V	25mA	25mA	100mA
ESP32	3.3V	40mA	40mA	200mA
Arduino Uno（ATmega328P）	5V	40mA	40mA	200mA

6、IO 口直接驱动 LED 能力判断

前提：普通小功率 LED（大小3mm/5mm）工作电流 2-20mA，必须串联限流电阻！

红 / 黄 LED 正向压降：1.8-2.2V
绿 LED 正向压降：2.0-2.4V
蓝 / 白 LED 正向压降：3.0-3.3V

驱动组合	能否驱动	详细说明
5V 单片机 + 灌电流	完全可以	所有颜色 LED 均能正常点亮，亮度充足
5V 单片机 + 拉电流	不推荐	51 单片机几乎不亮，STM32 亮度偏低
3.3V 单片机 + 灌电流	部分可以	红 / 黄 / 绿 LED 正常，蓝 / 白 LED 因电压不足几乎不亮
3.3V 单片机 + 拉电流	不推荐	同上，亮度更低

限流电阻计算公式（灌电流接法）：

R=(供电电压 - LED 正向压降)÷ 工作电流示例：

5V 供电 + 红色 LED (2V)+LED正常工作电流10mA→ R=(5-2)÷0.01=300Ω，可选用 330Ω 标准电阻

我们需要串联一定的阻值确保芯片不会烧坏，同时LED能够正常点亮

未串联电阻会发生的情况

单片机带有过流保护，会主动压低电流，LED 就会亮度不足。
单片机没有过流保护，超大电流会直接烧坏芯片引脚。

7、不能直接驱动 LED 的情况

大功率 LED（0.5W 以上，工作电流≥150mA）
同时驱动多个 LED，总电流超过芯片总电流上限
需要超高亮度，单 LED 电流超过 IO 口额定值

以上情况必须使用三极管、MOS 管或 ULN2003 等专用驱动芯片扩展驱动能力。

四、通信方式：单片机常用通信方式有哪些？为什么选 SPI/I2C？

1.通信方式

通信方式	引脚数	特点	适用场景
SPI（串行外设接口）	4 根（SCK、MOSI、MISO、CS）（简化版 3 根，无 MISO）	同步串行通信，全双工，速率极高（可达几十 MHz）；主从架构，支持多从机（每个从机独立 CS）；无内置寻址机制；通信距离短	高速板级外设通信：Flash 存储器、LCD/OLED 显示屏、ADC/DAC、摄像头、SD 卡、无线模块
I2C（集成电路总线）	2 根（SCL、SDA）（需外接上拉电阻）	同步串行通信，半双工，速率中等（标准 100kbps / 快速 400kbps / 高速 3.4Mbps）；支持多主机多从机；每个设备有唯一 7 位 / 10 位地址；内置总线仲裁；引脚极少，布线简单	低速板级多设备互联：温度传感器、EEPROM、RTC 实时时钟、触摸屏、音频 Codec、LED 驱动
UART（异步串口）	2 根（TX、RX）	最通用，无时钟线，靠波特率同步；一对一通信；支持全双工；通信距离中等（RS232 约 15 米，RS485 可达千米）	电脑与 MCU 通信、蓝牙 / WiFi 模块通信、GPS 模块、串口调试
1-Wire 单总线	1 根	引脚最少，同时传输数据和电源；但速率极慢（约 16kbps）；单主多从架构	单总线温度传感器（DS18B20）、ID 卡、电池管理芯片
CAN 总线	2 根（差分信号：CAN_H、CAN_L）	异步串行，差分传输，抗干扰能力极强；支持多主多从；自带错误校验和重发机制；通信距离远（最高 10km@5kbps）	汽车电子（动力系统、底盘控制）、工业自动化、机器人、轨道交通
LIN 总线	1 根	比 CAN 简单，成本极低；单主多从架构；速率低（最高 20kbps）；是 CAN 的低成本补充	汽车车身简单外设：车窗、雨刮、座椅调节、车灯控制
并行总线	十几根～几十根	速度快（并行传输多位数据）；但占用大量 IO 口，布线复杂，抗干扰差，成本高	早年打印机、大屏显示、老式 CPU 与内存通信，现已基本被串行总线淘汰

补充说明

速率对比：SPI > UART > I2C > CAN > LIN > 1-Wire

引脚成本对比：1-Wire/LIN < I2C/UART/CAN < SPI < 并行总线

抗干扰能力对比：CAN > LIN > UART (RS485) > SPI > I2C > 1-Wire > 并行总线

SPI（4 线，全双工）

MOSI/MISO：一对双向数据通道，MOSI 是主机发数据给外设，MISO 是外设发数据给主机，能同时收发。

SCK/CS：SCK 是主机发的时钟信号，控制传输节奏；CS 是片选线，用来选中当前要通信的外设。

I2C（2 线，半双工）

SCL（时钟线）：主机发出的统一节拍信号，所有设备跟着这个节拍同步数据传输。

SDA（数据线）：唯一的双向数据通道，地址、命令和数据都在这根线上分时传输。

为什么点阵驱动优先选 SPI/I2C？

省引脚：SPI 用 3-4 根，I2C 只用 2 根，远少于并行总线
支持多设备：一条总线可以挂载多颗驱动芯片，扩展方便
速率足够 ：SPI 速率快，点阵刷新流畅无闪烁；I2C 适合小尺寸点阵
布线简单：线少，PCB 布线更简洁，干扰小

五、LED 参数：普通发光二极管的电流电压是多少？

核心参数表（必背）

LED 是电流型器件 ，核心参数是正向工作电流 If，正向压降 Vf 随颜色变化：

表格

LED 颜色	正向压降 Vf（典型值）	额定工作电流（小功率）	实际推荐电流
红、橙	1.8~2.2V	20mA	15~18mA
黄、黄绿	2.0~2.4V	20mA	15~18mA
绿、蓝、白	3.0~3.4V	20mA	15~18mA

关键说明

比如用的0402 贴片白光 LED，正向压降 3.0~3.2V，额定电流 20mA，实际用 15mA（留余量，延长寿命）
电压小幅波动会导致电流剧变，所以必须用恒流驱动，不能只用电阻限流
超过额定电流后，亮度提升不明显，但光衰会急剧加快，寿命大幅缩短

六、驱动芯片电流：驱动芯片输出电流是多少？怎么控制？

AiP33624 输出电流参数

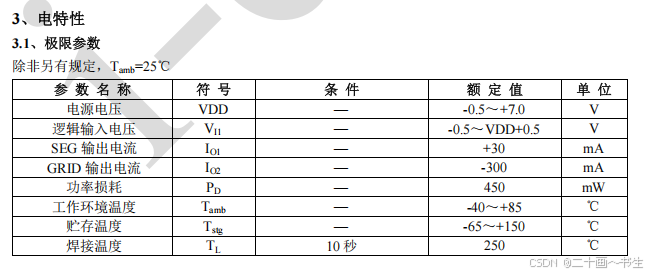

极限参数：SEG 单路最大 30mA，GRID 单路最大 300mA（任何情况下不能超过）
实际推荐：SEG 10~20mA，GRID ≤240mA（留 20% 安全余量）

电流控制方法（必背）

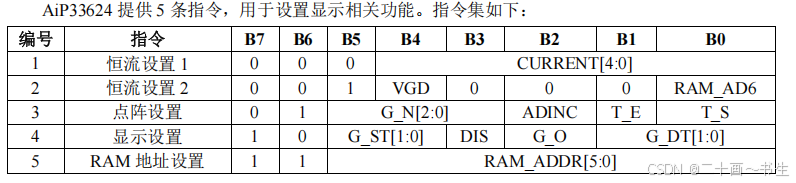

例如：AiP33624 是纯软件恒流芯片，无需外接电阻，通过单片机发指令修改内部寄存器即可，有些驱动芯片是可以通过硬件控制的，具体看数据手册：

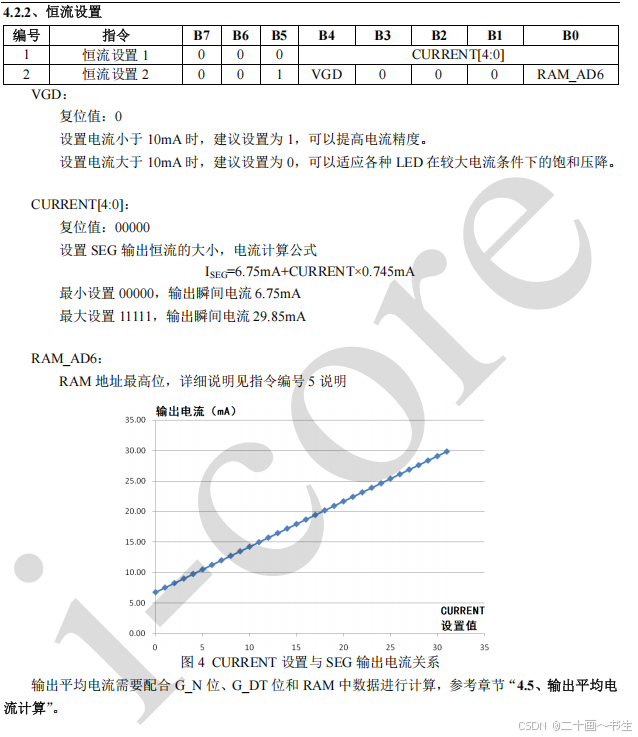

（1）核心公式

\(I_{SEG}=6.75\mathrm{mA} + CURRENT × 0.745\mathrm{mA}\)

CURRENT是 5 位二进制数，范围 0~31（共 32 级）
上电默认 CURRENT=0，对应输出 6.75mA（LED 很暗，必须手动设置）

（2）配套 VGD 位

目标电流＜10mA：VGD 设为 1，提高小电流精度
目标电流＞10mA：VGD 设为 0，适配大电流 LED 特性（我们常规都设 0）

（3）操作步骤

单片机发送恒流设置 1 指令，写入计算好的 CURRENT 值
发送恒流设置 2 指令，写入 VGD 位
指令发送完成后，所有 SEG 通道电流同步更新

（4）示例

要设置 15mA： CURRENT=(15-6.75)÷0.745≈11，二进制 01011，恒流设置 1 指令为 0x0B；VGD 设 0，恒流设置 2 指令为 0x20。

用于参考理解，具体以数据手册为准

七、灰度、亮度、功耗：如何控制 LED 的灰度级、亮度和功耗？

灰度级控制（单点亮度调节）

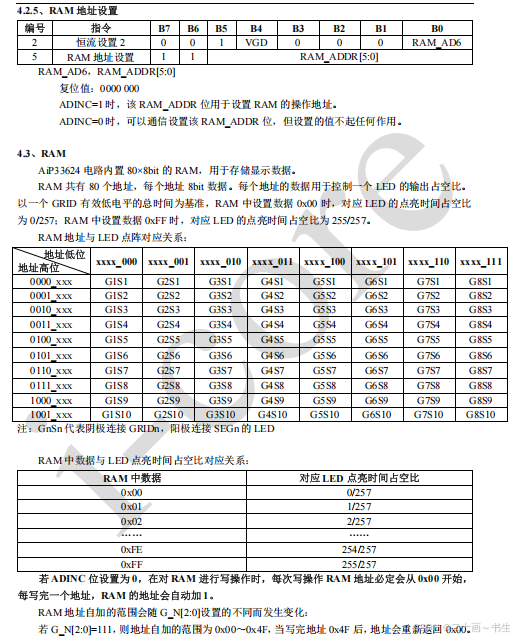

调节位置 ：芯片内部显示 RAM
原理：每个 LED 对应一个 8bit RAM 地址，写入不同数值控制 LED 的点亮时间占空比（PWM 调光）
对应关系 ：
- 0x00 → 0/257 占空比（熄灭）
- 0xFF → 255/257 占空比（最亮）
- 共 256 级灰度，可实现文字、图形和渐变效果
操作方法：设置 ADINC=0（地址自动递增），连续写入 80 个字节的灰度数据即可

全局亮度控制（所有 LED 同步调亮 / 调暗）

调节位置 ：CURRENT[4:0]寄存器
原理：修改所有 SEG 通道的输出电流大小，整体改变整屏亮度
区别于灰度：灰度是单个 LED 的占空比调节，全局亮度是所有 LED 的电流调节
配合使用：上电先设全局基础亮度，显示内容时用灰度调节单个 LED

功耗控制

降低单路 SEG 电流：比如从 20mA 降到 15mA，功耗直接降低 25%
减少同时点亮的 LED 数量：通过灰度调节降低不必要的亮度
优化扫描参数：适当降低扫描频率（不影响视觉效果的前提下）
动态扫描功耗公式 ：整屏平均功耗 = 5V × 单路SEG电流 × 列数
