（一）AudioArchitecture

经典的音频通路如下图

DMA把音频数据写到I2S控制器的TX FIFO中，通过I2S总线传送给外设Codec，Codec将接收到的数据做音效处理（增益等）后DAC为模拟信号，给到连接的Speaker或者Headset。

1. ASOC要素

DAI（Digital Audio Interface）是ASoC中对数字音频总线接口的统一抽象层，I2S是其中最常用的协议之一。DAI同样封装了TDM、PCM、SPDIF、DMIC、LVDS等接口，本文中DAI是I2S。

1.1 无DSP

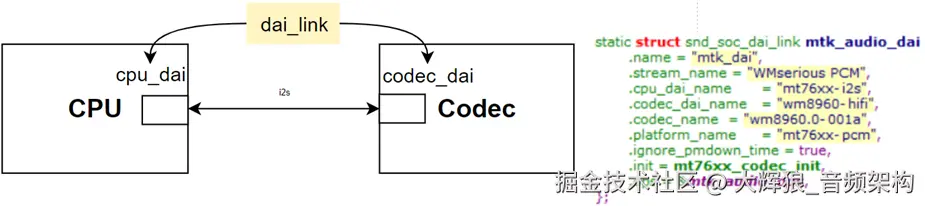

声音通过I2S总线从SOC芯片传送到Codec芯片，使用dai link来连接SOC侧和Codec侧的DAI，它包含cpu_dai name, codec_dai name, codec name, platform name。

• cpu_dai_name：即I2S控制器驱动中注册的DAI; platform component driver。
• codec_dai_name：Codec驱动注册的DAI，如wm8960-hifi。
• codec_name：对应Codec驱动组件名（用于匹配snd_soc_codec_driver）。
• platform_name：对应Platform组件，职责抽象为DMA通道管理、PCM Runtime缓冲区分配、硬件参数配置。

在没有 Audio DSP 的传统场景下，音频流与物理硬件通路是强绑定的。 系统运行时，一个物理 PCM 流唯一对应一个 runtime 实例。当上层应用调用 open / prepare / hw_params / trigger 时，ASoC 框架通过该 runtime 回溯到 snd_soc_pcm_runtime (rtd) 结构体，进而找到该 PCM 流绑定的固定的 dai_link，最终遍历并调用该通路上的 platform、cpu_dai、codec 等组件的驱动函数。

这种硬编码的绑定导致路由切换极不灵活。例如在播放音乐时插入耳机，系统必须先关闭当前的 PCM 流，再重新打开并配置指向耳机的全新 PCM 流。由于必须经历"销毁流再重建流"的过程，音频输出容易出现爆音或露音，无法做到无缝切换。

1.2 有DSP

在手机、电视、车机等现代产品中，音频场景极其复杂，CPU 与 Codec 之间通常会加入 DSP 进行音效处理和动态音频路由。为了适配这种带 DSP 的动态路由需求，ASoC 引入了 Dynamic PCM (DPCM) 机制。

如下图所示，DPCM 的核心思想是将原本一条完整的硬件音频通路拆分为"前端（FE）"和"后端（BE）"两段独立的 dai_link，分别描述不同物理阶段的连接：

• FE (Front End) DAI Link：面向应用层，描述 CPU 与 DSP 的连接

  • cpu_dai_name：指向 CPU 的 I2S/PCM 接口。
  • platform_name：指向负责 DMA 传输的平台驱动。
  • codec_name：通常指向 "snd-soc-dummy"，因为此阶段不直接连接真实 Codec。
  • 核心配置：将 dynamic 字段置 1。ASoC 框架只会为 FE 创建物理 PCM 设备（如 pcmCxDx），作为供应用层读写的统一接口。

• BE (Back End) DAI Link：面向硬件层，描述 DSP 与 Codec 的连接

  • cpu_dai_name：指向 DSP 的 DAI 接口（此时 DSP 扮演"CPU"角色来驱动音频总线）。
  • platform_name：指向 DSP 驱动，由其管理面向 Codec 的 DMA 或数据搬运。
  • codec_name：指向真实的硬件 Codec 芯片。
  • 核心配置：将 no_pcm 字段置 1。内核不会为 BE 创建 PCM 设备文件，它仅作为后端硬件通路存在。

由于 FE 和 BE 在声明时是互不干涉的独立链路，系统运行时的动态串联需要依靠 DAPM（动态音频电源管理） 和 DPCM 核心 共同完成：

1. 路由寻路（DAPM）：当上层操作 FE 的 PCM 设备时，DAPM 从 FE 的 DAI widget 出发，沿着 DSP 内部的音频路由通路进行拓扑图遍历，最终寻找到当前处于激活状态的 BE DAI widget。
2. 状态绑定（DPCM）：内核通过 snd_soc_dpcm 结构体来管理这种动态寻找出来的 FE 与 BE 配对关系，将激活的 BE 动态绑定到当前的 FE 上。
3. 控制级联（控制流）：完成绑定后，上层对 FE 发起的 hw_params、trigger 等控制命令，会通过 DPCM 机制自动、级联地分发调用到 BE 侧的各个组件驱动（如真实 Codec 的驱动函数），从而实现了应用层透明的、无缝的动态音频切换。

---

2. DAI link

2.1 定义

在面对复杂音频系统中大量的音频链路时，一般会通过 Mechine静态数组定义属性 + DTS定义硬件的方式，如下：

1. Machine 驱动静态数组中的字段解析

static struct snd_soc_dai_link soc_dai[100] = {
	{
		.name = "DMA0",
		.stream_name = "DMA0",
		.dynamic = 1,    // FE（前端）
		.ignore_suspend = 1,
		.trigger = {
			SND_SOC_DPCM_TRIGGER_POST,
			SND_SOC_DPCM_TRIGGER_PRE
		},
		.ops = &dma_ops,
		.dpcm_playback = 1,
	},

这一段主要定义了该链路在 ASoC 核心框架中的控制策略、流向和行为特性：

• .name = "DMA0" 与 .stream_name = "DMA0"

  • 含义：该 DAI Link 的识别名称和音频流名称。
  • 作用：在内核日志（如 /sys/kernel/debug/asoc/）中作为唯一标识，同时用户态在通过 Alsa-lib 寻址时（如指定 hw:0,0），内核会将其映射到这个名字上。此外，stream name也是关联Dai widget和Dai link的纽带。

• .dynamic = 1

  • 含义：声明该链路是一个 DPCM 前端 (FE) 链路。
  • 作用：告诉 ASoC 框架，"我不是直接连到物理 Codec 的，我是一个虚拟的、面向应用层的流"。框架看到这个标志后，会为它创建物理 PCM 设备文件（如 /dev/snd/pcmC0D0p），允许应用层对其进行 open/write。

• .ignore_suspend = 1

  • 含义：忽略休眠挂起。
  • 作用：在系统进入低功耗深度睡眠（Suspend）时，如果该音频流仍在播放（例如语音唤醒监听、车机后台导航播报、手机锁屏音乐），系统不会强制关闭这条音频链路，允许 AUDIO DSP 继续运行。

• .trigger = { SND_SOC_DPCM_TRIGGER_POST, SND_SOC_DPCM_TRIGGER_PRE }

  • 含义：DPCM 控制流的级联触发顺序。
  • 作用：当应用层下发 START（开始播放）或 STOP（停止）等 trigger 命令时，FE 与 BE 的执行先后顺序。
  • 第一个参数（针对 Start）：SND_SOC_DPCM_TRIGGER_POST 意味着先启动后端 BE（物理通路和 Codec），最后再启动前端 FE。防止产生爆音。
  • 第二个参数（针对 Stop）：SND_SOC_DPCM_TRIGGER_PRE 意味着先停止前端 FE（断开流输入），然后再停止后端 BE。同样是为了平滑过渡。

• .ops = &dma_ops

  • 含义：该控制链路的函数操作集（回调函数指针）。
  • 作用：指向由平台/CPU 驱动实现的 struct snd_soc_ops 结构体。当上层调用 hw_params、prepare 时，会执行 rdma_ops 里面对应的 C 函数，用来配置 AUDIO DSP 内部 RDMA 的硬件寄存器（如 DMA 缓冲区大小、周期等）。

• .dpcm_playback = 1

  • 含义：声明该前端流支持音频播放（Playback/输出）。
  • 作用：如果是录音流，则会配置为 .dpcm_capture = 1。这决定了内核创建的 PCM 设备是只读、只写还是双向的。

---

2. DTS 设备树中的字段解析

dma0 {
    cpu {
        sound-dai = <&audio_dma_0 0>;};
    platform {
        sound-dai = <&audio_dma_0 0>;};
};

这一段负责描述该链路在硬件拓扑上的真实归属：DMA 是 audio DSP 内部负责从内存搬运音频数据到 DSP 核心的硬件模块。

• dma0 { ... }
  • 含义：节点名称。Machine 驱动在 probe 时，会通过字符串匹配或索引，把这个 DTS 节点和 C 语言数组里的 exynos_dai0（即 .name = "DMA0"）关联起来。
• cpu { sound-dai = <&audio_dma_0 0>; };
  • 含义：指定该链路的 CPU DAI（数据发送源头）。
  • 作用：&audio_dma_0 指向了 EXYNOS88XX 驱动的设备树节点，后面的 0 是索引（Index），代表使用的是 EXYNOS88XX 内部的第 0 号 RDMA 硬件通道。
• platform { sound-dai = <&audio_dma_0 0>; };
  • 含义：指定该链路的 Platform 驱动（负责 DMA 内存管理的驱动）。

在 ASoC 传统架构中，CPU 驱动（管接口）和 Platform 驱动（管内存）是分开的。但在现代 SoC（如三星 EXYNOS88XX、高通 QDSP）中，这二者高度集成。这里让它们都指向 <&audio_dma_0 0>，意味着 第 0 号 RDMA 模块既充当数字音频接口（CPU DAI），又自己负责管理它自己的 DMA 内存搬运（Platform）。

---

2.2 Topology 动态定义 FE DAI Link

在一些 SoC 音频架构中，FE (Front-End) DAI Link 不仅可以静态定义在 Machine 驱动中（.dynamic = 1），还可以通过 ALSA Topology 固件动态创建。

                ┌────────────────────────────────────────────────────────┐
                │                  struct snd_soc_card                   │
                └───────────────────────────┬────────────────────────────┘
                                            │
                     ┌──────────────────────┴──────────────────────┐
                     ▼                                             ▼
        【 路径 A：静态 DTS 骨架 】                    【 路径 B：动态 Topology 注入 】
   读取 Machine Driver + DTS 设备树               由音频 DSP 驱动加载并解析 alsa_tplg.bin
                     │                                             │
                     ▼                                             ▼
          静态创建物理 FE DAI Link                        动态创建虚拟 FE DAI Link
 （例如：对不需经DSP处理的通道，如按键音）          （例如：对需要经过 DSP 深度处理的通道）
    └─► PCM 0: Direct Hardware Playback           └─► PCM 1: Deep Buffer Playback
                                                  └─► PCM 2: VoIP Voice Call Stream
                                                  └─► PCM 3: Smart Assistant Wakeup

以一段 Topology 配置文件为例：

  SectionPCMCapabilities."virtual_0 playback" {
      formats "S16_LE, S24_LE, S24_3LE, S32_LE"
      rates "KNOT"
      rate_min "8000"
      rate_max "384000"
      channels_min "1"
      channels_max "8"
      periods_min "2"
      periods_max "4096"
      period_size_min "4"
      period_size_max "262144"
      buffer_size_max "524288"
  }

  SectionPCM."virtual_0" {
      index "1"
      id "100"
      dai."virtual_0" {
          id "100"
      }
      pcm."playback" {
          capabilities "virtual_0 playback"
      }
  }

加载后，系统中会出现 pcmC0D100p 设备。这个 PCM 背后的 DAI Link 是如何建立的？

2.1.1 Topology 加载流程

vendor_tplg_probe() → 加载 vendor_tplg.bin（由 vendor_tplg.conf 编译生成） → snd_soc_tplg_component_load(component, &vendor_tplg_ops, firmware) → ASoC Topology Parser 逐段解析 bin 文件

当 Parser 遇到 SectionPCM 时，会回调 vendor_tplg_ops 中的 dai_load 和 link_load 两个回调函数，这是 DAI Link 动态创建的核心。

2.1.2 两个关键回调

• dai_load：创建空壳 DAI Driver

  static int vendor_tplg_dai_load(struct snd_soc_component *c, int idx,
          struct snd_soc_dai_driver *dai_drv,
          struct snd_soc_tplg_pcm *pcm, struct snd_soc_dai *dai)
  {
      // 从 SectionPCMCapabilities 提取 hardware 参数
      if (pcm->playback) {
          caps = &pcm->caps[SNDRV_PCM_STREAM_PLAYBACK];
          playback->formats    = caps->formats;
          playback->rates      = caps->rates;
          playback->rate_min   = caps->rate_min;
          playback->channels_min = caps->channels_min;
          ...
      }

      // 注册虚拟 DMA component，返回 platform device
      dev_platform = vendor_vdma_register_component(dev, dai_drv->id,
                          dai_drv->name, &playback, &capture);

      // 保存 dev_platform，供后续 link_load 使用
      data->dev_platform = dev_platform;
      list_add_tail(&data->list, &dai_list);
  }

Parser 创建的 snd_soc_dai_driver 的 name 为 "virtual_0"，id 为 100。这个 DAI driver 本身不提供任何 DAI ops，它是一个空壳，作用是：

  - 命名 --- 为 DAI Link 提供 stream_name "virtual_0"
  - 承载 hardware 能力 --- formats、rates、channels 等参数由 Parser 通过 SectionPCMCapabilities 注入

• link_load：绑定 Platform

  static int vendor_tplg_link_load(struct snd_soc_component *c, int idx,
          struct snd_soc_dai_link *link,
          struct snd_soc_tplg_link_config *cfg)
  {
      // 在 dai_list 中找到 dai_load 阶段保存的数据
      list_for_each_entry(dai, &c->dai_list, list) {
          if (strcmp(dai->name, link->cpus->dai_name) == 0) {
              data = dai->driver->dobj->private;
              link->platforms->name = dev_name(data->dev_platform);
              link->ignore_suspend = 1;
              break;
          }
      }
  }

这一步将 link->platforms->name 设为 "vdma.100"，使 ASoC 在后续绑定 DAI Link 时能正确找到 Platform component。

2.1.3 FE DAI Link 的完整组成

  ┌─────────────────┬─────────────────────────┬────────────────────────────┐
  │      字段       │           值            │            来源             │
  ├─────────────────┼─────────────────────────┼────────────────────────────┤
  │ DAI Link name   │ "virtual_0"             │ SectionPCM 名称            │
  ├─────────────────┼─────────────────────────┼────────────────────────────┤
  │ DAI Link id     │ 100                     │ id "100"                   │
  ├─────────────────┼─────────────────────────┼────────────────────────────┤
  │ CPU DAI name    │ "virtual_0"             │ dai."virtual_0"            │
  ├─────────────────┼─────────────────────────┼────────────────────────────┤
  │ CPU DAI driver  │ 空壳（Parser 自动创建）  │ 挂在 topology component 下  │
  ├─────────────────┼─────────────────────────┼────────────────────────────┤
  │ Platform name   │ "vdma.100"              │ dev_platform → dev_name()  │
  ├─────────────────┼─────────────────────────┼────────────────────────────┤
  │ Platform driver │ 虚拟 DMA component      │ 注册在 vdma.100 设备上       │
  └─────────────────┴─────────────────────────┴────────────────────────────┘

2.1.4 dev_platform 的作用

理解 dev_platform 是理解整个架构的关键。

系统中存在两组 Component：

┌────────────────────┬───────────────────────────────────────────────────────────────────────┐
│     Component      │                                   职责                               │
├────────────────────┼──────────────────────────────────────────────────────────────────────┤
│ Topology Component │ 解析 topology 固件，注册 Widget / Kcontrol / DAI（空壳）               │
├────────────────────┼───────────────────────────────────────────────────────────────────────┤
│ 虚拟 DMA Component │ 实现所有 PCM 操作（open / close / hw_params / trigger / pointer / copy │
└────────────────────┴───────────────────────────────────────────────────────────────────────┘

虚拟 DMA component 注册时不带任何 DAI：devm_snd_soc_register_component(dev, &vendor_vdma_component, NULL, 0);

因此 DAI Link 的结构为：

FE DAI Link
 ├── CPU DAI    → 空壳，挂在 alsa topology component 下，只提供 name 和 id
 └── Platform   → vdma.{id}，所有 PCM ops 的实际实现者

dev_platform 就是连接这两者的桥梁：在 dai_load 中保存、在 link_load 中写入 DAI Link，告诉 ASoC "这个 DAI 的实际 PCM 实现在 vdma.{id} 这个 component 里"。

可以理解为 这个FE DAI LINK的dai不在其platform component中定义，而是在abox_tplg中的component定义，他只是保存一些能力信息和名字，没有实际的回调等。比如写数据时，platform component driver中调用IPC通知DSP读数据。

3. 函数层级调用

3.1 设置硬件参数链路（hw_params）

当用户层调用 alsa-lib 接口配置音频参数（如采样率、通道数）时：

   1. 用户空间 API
   snd_pcm_hw_params() (alsa-lib)
   2. 内核系统调用入口 (ALSA Core)
   └── snd_pcm_playback_ioctl1() (sound/core/pcm_native.c)
   └── snd_pcm_hw_params() --> substream->ops->hw_params(substream, params);
   3. ASoC 核心中转层 (ASoC Core)
   └── soc_pcm_hw_params() (sound/soc/soc-pcm.c)
   该函数是 ASoC 的核心分发器，内部会同时敲击 Component 和 DAI：
       └── for_each_rtd_codec_dais(rtd, i, codec_dai)
       └── for_each_rtd_cpu_dais(rtd, i, cpu_dai)
       └── snd_soc_pcm_component_hw_params(substream, params);
   4. 具体驱动层 (Vendor Driver)
   ├── snd_soc_pcm_component_hw_params() ──► 触发 Component 驱动的 .hw_params（如 dmaengine_pcm_hw_params 分配 Ring Buffer）
   └── snd_soc_dai_hw_params() ──► 触发 DAI 驱动的 .hw_params（如芯片厂商的 I2S 驱动配置时钟）

3.2 音频流启动传输链路（trigger START）

当用户层调用接口正式启动音频流，硬件 DMA 开始搬运数据时：

   1. 用户空间 API
   snd_pcm_start() 或写满数据自动触发 (alsa-lib)
   2. 内核系统调用入口 (ALSA Core)
   └── snd_pcm_playback_ioctl1() (sound/core/pcm_native.c)
   └── snd_pcm_action_start()
   └── snd_pcm_do_start()
   调用 substream->ops->trigger 指向 ASoC 入口：
   3. ASoC 核心中转层 (ASoC Core)
   └── soc_pcm_trigger() (sound/soc/soc-pcm.c)
   开始纵向分发 START 命令：
   4. 具体驱动层 (Vendor Driver)
   ├── snd_soc_pcm_component_trigger() ──► 触发 Component 驱动的 .trigger(START)（开启 DMA 控制器寄存器）
   └── snd_soc_dai_trigger() ──► 触发 DAI 驱动的 .trigger(START)（开启数字音频接口发送）
