视频缩放为实现任意比例缩小和放大，一般采用如下几种架构。

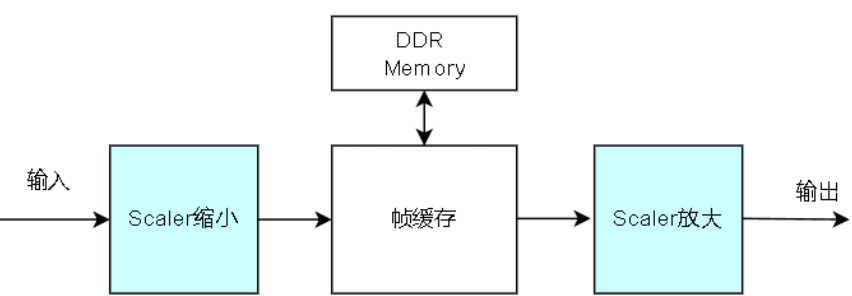

1.缩放架构一
双缩放器，一次帧缓存。这种架构，前一级缩放器只做缩小功能，后一级缩放器只做放大功能。优点是可以满足任意比例缩放。缺点是缩放使用的DSP乘法器和行缓存数量都要两倍。

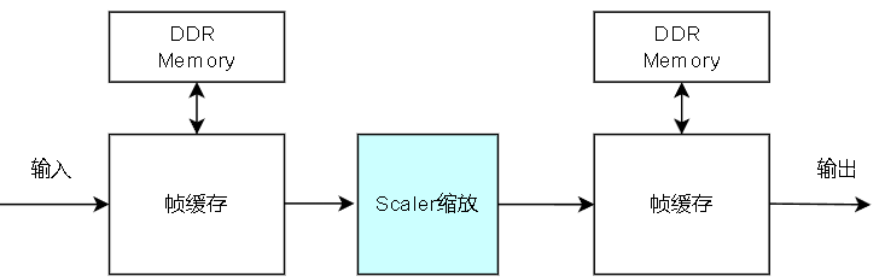

2.缩放架构二
单缩放器，两次缓存。这种架构也可以满足任意比例缩放，DSP乘法器数量不多，但缺点是缓存数量使用较多，对DDR带宽占用较大，特别是放大比例较大时，后级缓存占用很大存储空间。

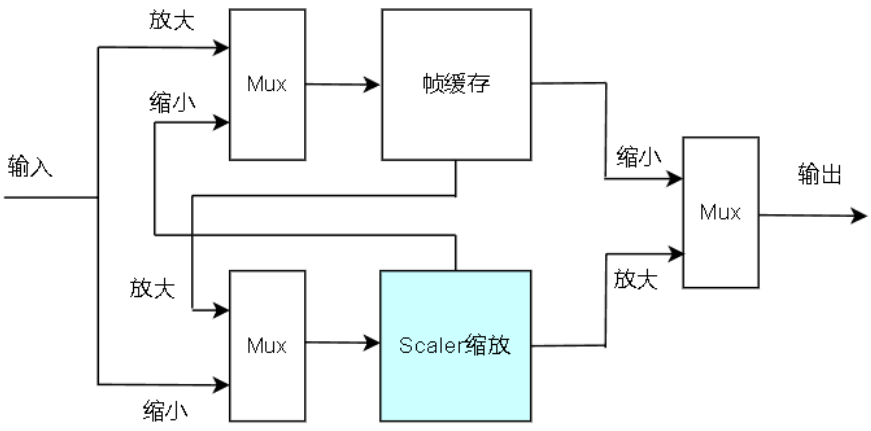

3.缩放架构三
单缩放器，一次帧缓存，三个选通开关。为实现缩小和放大，设计了两条通路，一条先进缩放器缩小，在进帧缓存。另一条先进帧缓存，再进缩放器放大。这种架构对应常规应用确实达到了资源与效率的最佳情况。但对于一些特殊应用还是有些限制。
（1）水平垂直同时放大或同时缩小，各向同性，单一缩放器可以处理
如果缩小，则先进缩放器，再进帧缓存。缩小进行抽点运算，带宽满足，并且缩小后存入缓存，也可节省存储空间。
如果放大，则先进帧缓存，再进缩放器。所用存储空间也是最小的。放大所需的数据按行获取，带宽也满足。
（2）水平放大，垂直缩小，各向异性，单一缩放器可以处理
如果先进缩放器，不可行，因为水平放大一行处理时间不够。如果实现的话对系统时钟频率要求过高。
如果先进帧缓存，再进缩放器，水平方向满足，但垂直方向需要能隔行取数据，帧缓存需支持按行取数，并且行起始地址可以按任意行跳变。虽然比较难实现，但还是可以做到。
（3）水平缩小，垂直放大，各向异性，单一缩放器不可以处理
如果先进缩放器，不可行，水平方向满足，但垂直方向如果放大比例过高，则垂直处理时间不够，例如超过原图总行数时间。
如果先进帧缓存，再进缩放器，垂直方向按行放大满足。但水平方向如果缩小过小，举例比如水平缩小20倍，那水平一行时间就极短，需要处理的非常快才能及时输出，这样系统时钟就无法满足需求，因为倍数越大，时钟频率要求就越高。
