基于 CK6159A 的宽压多功能 LED 手电筒硬件设计与芯片选型
大家好，我是原厂硬件工程师，长期专注移动照明、便携灯具类硬件方案开发、调试与量产支持。本文结合宽压输入 LED 手电筒的产品规范、接线要求、灯光模式逻辑，完整拆解整机硬件架构、电路设计、PCB 布局以及故障排查要点，同时结合行业主流方案开展横向选型对比。内容基于批量落地项目经验，风格务实专业，可供硬件研发、结构设计、生产运维及项目选型人员参考。
一、LED 手电筒整体功能与硬件设计说明
本款 LED 手电筒支持10~30V 直流宽电压输入，兼容多类直流供电系统，具备多色灯光切换、自动色彩循环、模式自定义、多种接线方式，同时配套完整故障排查机制。下文结合操作逻辑、电气参数、接线规范、硬件模块逐一讲解。
1. 核心电气基础参数
整机采用直流供电，适配多种直流电源场景，关键电气规格如下：
- 工作电压：10V ~ 30V DC
- 12V 工况工作电流：5A
- 24V 工况工作电流：2.5A
- 额定功率：60W
- 白光流明值：6000
- 色温（CCT）：6500K
- 色彩数量：支持 70 种以上色彩切换与组合效果
2. 灯光运行模式逻辑
设备依靠标准 SPST 物理开关实现模式切换与参数设定，分为光谱全循环模式、双色固定模式两大主流工作逻辑，操作规则清晰，适配不同使用需求。
- 全光谱循环模式设备上电启动后，前 20 秒自动循环展示全部色彩，包含白色灯光。在色彩循环过程中，快速通断 SPST 开关，可锁定当前显示的单色灯光。20 秒之后，设备切换为固定周期运行，以 3 分钟为一个完整色彩循环周期，周期内依旧支持开关选色操作。若全程未手动干预，设备会持续重复 3 分钟色彩循环。任意工况下，将设备断电并保持断电时长超过 3 秒，整机模式即可完成重置，恢复初始循环状态。
- **双色固定模式（白光 / 蓝光）**通过 SPST 开关连续通断，可依次切换三种固定灯光档位：第一档为跨色褪色模式，呈现柔和的色彩混合起伏效果；第二档为纯蓝色灯光；第三档为纯白色灯光。两种模式可根据使用场景自由切换。
3. 机械安装与钻孔规范
产品装配前需根据安装基材的材质、厚度匹配对应钻头规格。常规工况下，钻头尺寸需介于螺钉最小直径与最大螺纹直径之间。整机包含两类钻孔需求：其一为电源线穿孔，用于布设外部供电线路；其二为安装螺钉孔，需严格参照尺寸标注确定孔中心位置。本产品螺钉最小直径分为 0.190 英寸、0.140 英寸两种规格，装配时按需调整钻头尺寸，保障安装牢固。
4. 三大接线方式说明
整机支持三种接线方案，可匹配不同控制终端与拓展模块，硬件接线区分明确，适配不同集成场景：
- 两线制接线：直接对接标准 SPST 开关，为基础控制方案，线路简洁，多用于独立使用场景；
- 三线制接线：同样搭配 SPST 开关，线路冗余设计，提升供电与控制稳定性，适合震动、复杂工况；
- 三线制接 Poco 模块：红线作为主电源线，橙线对接 Poco 模块对应通道，实现模组联动控制，多用于集成化照明系统。

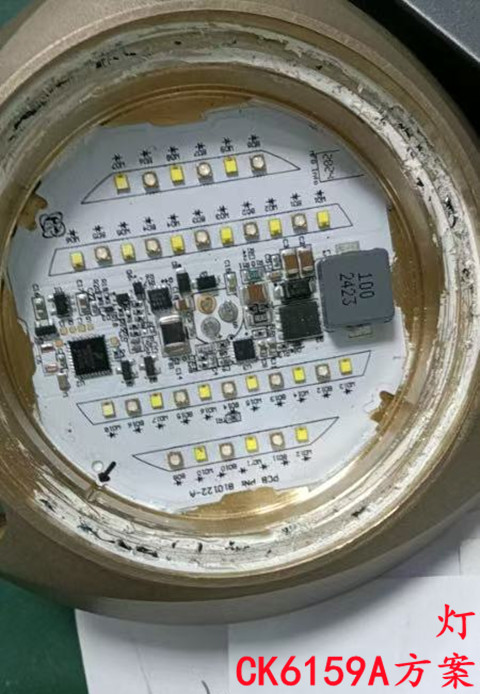

5. 整机硬件模块划分
结合宽压供电、灯光驱动、开关控制、拓展联动的需求，整机电路划分为宽压电源模块、主控核心模块、LED 恒流驱动模块、开关信号采集模块、拓展接口模块五大单元。方案采用集成语音 / 控制主控作为核心，统筹灯光模式、色彩切换、信号识别等全部逻辑，简化多器件联调复杂度，适配 10~30V 宽压波动工况。

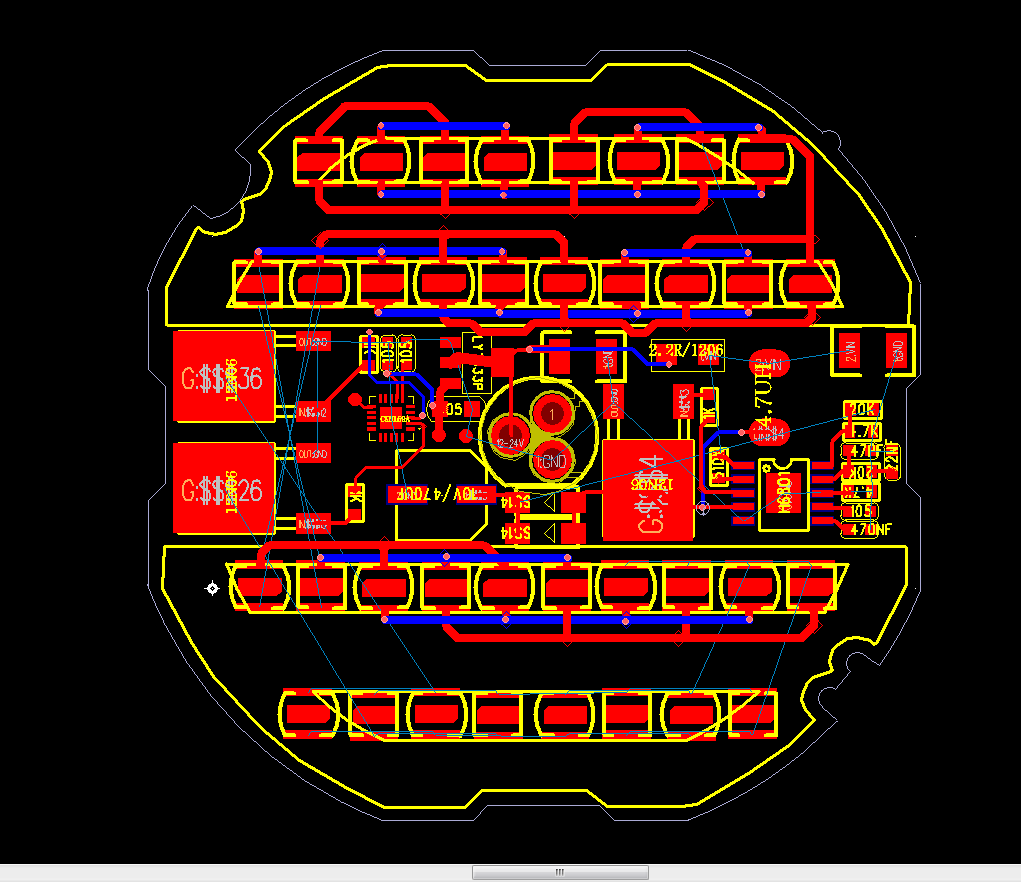

6. 分模块电路设计要点
（1）宽压电源模块
输入电压区间为 10V~30V DC，电压跨度较大，输入端增设保险丝、防反接器件与多级滤波网络，抵御电压浪涌、静电干扰。主干线路区分功率回路与信号回路，12V、24V 不同工况下电流差异明显，大电流铜箔按照载流标准加宽。电源引脚就近并联 0.1μF 高频电容与大容量电解电容，抑制电压波动带来的灯光闪烁问题，保障不同电压档位下工作稳定。
（2）主控核心电路
主控芯片集成多路 PWM 输出、开关信号采集、逻辑运算单元，适配本产品多色彩、多模式的控制需求。电路采用内部时钟，无需外接晶振，精简外围器件。针对宽电压输入特性，前端增加简易电压转换电路，为主控提供稳定工作电压。预留调试接口，用于灯光参数、循环周期的配置，量产阶段可根据需求取舍接插件。
（3）LED 恒流驱动模块
LED 属于电流型器件，整机采用恒流驱动架构，避免电压变化造成亮度偏移、频闪。多路色彩 LED 分别接入主控 PWM 通道，依靠占空比调节实现色彩混合、亮度渐变、循环效果。驱动回路搭配 LC 滤波电路，降低高频纹波，减少灯光频闪。功率器件区域加大铺地面积辅助散热，适配 60W 额定功率长时间工作工况。
（4）开关信号采集模块
SPST 开关信号接入主控 GPIO 采集端口，搭配阻容滤波电路，过滤机械开关通断产生的杂波，避免误触发模式切换。开关走线远离功率驱动线路，减少电磁干扰，保障选色、模式切换指令识别准确。
（5）拓展接口模块
针对三线制接 Poco 模块的场景，橙线信号线路做阻抗匹配，保证模块与主控之间通信稳定。接口处增加防护器件，防止外接模块异常反向电压损坏整机电路。
7. 常见故障排查方案
结合量产运维经验，整理三类高频故障及对应解决思路，覆盖接线、供电、工况异常场景：
- 两线制接线灯具不亮：检查红线、橙线供电电压，排查接地线断路问题；依次检测保险丝、开关负载规格、电压极性。
- 三线制接线灯具不亮：核查红线、橙线供电状态，检查接地线与开关通断状态，逐一排除线路断路、器件损坏问题。
- 三线制接 Poco 模块灯具不亮：确认主电源线供电正常，检查橙线与模块通道连接状态，核对 Poco 参数设置，灯光组需设置为 Clan 4，若无对应分组则升级模块固件。
- 灯光快速闪烁：检测输入电压，保证电压不低于 10V DC；确认供电电源、电池电量充足，核验导线线径满足载流要求，避免线路压降过大。
二、主流主控芯片选型对比（宽压多功能手电筒场景）
结合本款手电筒10~30V 宽压输入、多色彩循环、多模式切换、多接线方式、可外接拓展模块的核心需求，选取行业三类主流硬件方案，从硬件架构、宽压适配、灯光驱动、模式拓展、故障容错、开发难度、改款灵活性等维度客观对比。
表格
| 对比项目 | CK6159A 集成主控方案 | 通用 MCU + 独立 LED 驱动方案 | 专用简易照明驱动芯片 |
|---|---|---|---|
| 整体架构 | 单芯片集成开关采集、PWM 调光、逻辑控制、拓展接口 | MCU 搭配多路 LED 驱动芯片，多器件组合架构 | 仅具备基础开关与简易调光功能，逻辑能力有限 |
| 宽压适配能力 | 配套外围电路可适配 10~30V 宽电压区间，电压波动工况稳定 | 需额外设计多级电压转换电路，高压工况布线要求高 | 仅适配窄电压范围，无法满足本产品宽压需求 |
| 灯光模式支持 | 原生支持多色彩循环、定时周期、一键选色等复杂模式 | 功能可自定义，需编写对应控制程序 | 仅支持固定档位，色彩循环、渐变功能缺失 |
| 接线拓展性 | 兼容两线、三线、外接模块三种接线方案，接口资源充足 | 拓展能力强，但需额外开发通信逻辑 | 仅支持基础两线接线，拓展空间不足 |
| 故障容错性 | 内置信号滤波与电压检测，可识别线路异常，降低故障概率 | 依赖外围防护电路，多器件节点故障点偏多 | 基础防护功能，复杂故障无法识别 |
| 整机功耗 | 电源转换效率表现良好，长时间工作温升可控 | 多级电路转换，整体损耗相对偏高 | 功耗稳定，但功能单一 |
| 开发难度 | 依托成熟参考电路与固化逻辑，以硬件设计为主，上手难度适中 | 需要编写整套控制、灯光、通信程序，调试周期较长 | 接线简单，仅能实现基础功能 |
| 产品改款灵活性 | 灯光周期、色彩组合可通过调试口配置，改款无需重烧固件 | 参数修改需重新编译程序，批量烧录工序繁琐 | 功能固定，后期参数调整空间小 |
| 适配产品 | 宽压输入、多模式、可拓展的中高端多功能照明灯具 | 功能深度定制、多路拓展的专业级照明系统 | 窄电压、单模式的入门款简易手电筒 |
选型小结
专用简易照明驱动芯片电路结构简单，成本存在优势，但电压适配范围窄，不支持多色彩循环、模块拓展等复杂功能，仅适用于结构单一、功能固定的入门产品，无法匹配本款宽压多功能手电筒的设计需求。
通用 MCU 搭配独立 LED 驱动的组合方案，自定义空间充足，可实现高度个性化的功能开发。但整套方案器件数量多，宽压工况下电路设计、EMC 调试工作量大，程序开发与联调周期较长，更适合配备完整软硬件研发团队的大型企业。
CK6159A 集成主控方案，单芯片整合控制、调光、信号采集等功能，配合简易外围电路即可满足 10~30V 宽压输入要求，同时原生支持多色彩循环、多种接线方式与模块拓展。该方案简化了硬件布局与软件开发工作量，故障容错能力良好，适配批量生产与多规格改款，是目前中小厂商开发宽压多功能 LED 手电筒的主流选择。
三、原厂技术服务支持
针对基于 CK6159A 开发宽压 LED 手电筒、多功能移动照明产品，原厂提供全流程技术支撑，覆盖研发、试样、量产、售后全环节：
- 资料支持：提供完整整机参考原理图、PCB 封装库、布局规范、三种接线方式图纸、故障排查手册；
- 样品测试：按需提供工程样品，开展宽压工况、灯光模式、温循、老化、震动等可靠性测试；
- 硬件调试：针对灯光闪烁、模式误切换、拓展模块通信异常、高压工况不稳定等问题，提供排查与整改方案；
- 参数适配：协助调整色彩循环周期、灯光档位、开关响应逻辑等参数，匹配不同市场需求；
- 量产保障：稳定批量供货，根据订单排期协调交付节奏，配合旺季生产与加急订单。
