鸿蒙原生 Gauge 仪表盘组件深度实践：从零构建一个带多段渐变色和滑块交互的仪表盘应用

---

一、引言

1.1 仪表盘在 UI 设计中的重要地位

在用户界面设计的历史长河中，仪表盘（Gauge）是最具辨识度的数据可视化元素之一。从最早的机械仪表到现代的数字化界面，仪表盘始终保持着它独特的视觉魅力和交互直觉。无论是在汽车驾驶舱中显示车速和转速，在智能家居面板上指示室内温度和湿度，在工业监控大屏中展示设备运行状态，还是在运动健康应用中记录心率变化和运动进度------仪表盘都能让用户在最短的时间内理解当前的数据状态，无需逐字阅读数字文本。

人眼对圆形弧度的感知比对线性条形的感知更加自然和高效。研究表明，用户在查看圆形仪表盘时，识别数据状态的平均时间比查看数字文本快约 40%。这也是为什么尽管数字化仪表已经可以精确到小数点后多位，但绝大多数汽车厂商仍然选择保留圆形仪表的视觉形式。

1.2 鸿蒙生态中原生组件的优势

在传统的移动端和桌面端开发中，仪表盘组件几乎总是第三方图表库的专属领域。开发者通常需要面临以下几种选择：

方案一：引入重型图表库

例如 ECharts、Chart.js、Highcharts 等。这些库功能强大，但代价也相当可观------包体积动辄数百 KB 甚至数 MB，对于移动端应用来说是一个不小的负担。同时，这些库通常基于 WebView 渲染，在原生应用中使用时需要建立 JavaScript 与原生代码之间的通信桥接，不仅增加了开发复杂度，还可能带来性能损耗和内存泄漏的风险。

方案二：使用 Canvas 手写绘制

通过 Canvas 2D API 或自定义绘制接口，从零开始实现仪表盘的圆弧、指针、刻度线和动画。这种方案虽然零依赖、包体积最小，但开发成本极高。开发者需要自己处理坐标变换、角度计算、碰撞检测、帧率管理等一系列底层细节。而且，每个仪表盘的样式定制都需要修改底层绘制代码，维护成本随仪表盘数量的增加呈线性增长。

方案三：寻找特定平台的原生组件

某些平台提供了有限的仪表盘相关组件，但往往功能单一、定制能力有限，无法满足多样化的业务需求。

在这样的背景下，HarmonyOS NEXT（API 24）中 ArkUI 框架提供的原生 Gauge 组件显得格外引人注目。它是 ArkUI 一等公民级别的内置组件，具备以下显著优势：

• 零依赖：随框架内置，无需额外安装或引入第三方库
• 原生渲染：使用 ArkUI 的 GPU 加速渲染管线，性能优于 WebView 方案
• 声明式 API：几行代码即可完成仪表盘配置，开发效率极高
• 生态集成：与 ArkUI 的状态管理（@State、@Link）、布局系统（Flex、Grid）、动画引擎（animateTo）无缝配合
• 类型安全：ArkTS 的静态类型系统在编译阶段即可捕获大部分配置错误

1.3 本文目标与读者收益

本文以一个完整的实战项目为线索，深入解析 Gauge 组件的核心 API、布局技巧、数据流设计以及常见问题排查方法。项目包含四个仪表盘（车速、电量、温度、进度）和一个实时滑块控制面板，完整代码约 340 行，覆盖了 Gauge 组件绝大部分的日常使用场景。

通过阅读本文，你将：

1. 掌握 Gauge 组件的构造参数、链式方法、角度系统的完整用法
2. 理解 ArkUI 中组件拆分与数据流设计的最佳实践（@State + @Link 模式）
3. 学会多段渐变色的配置技巧和语义化颜色设计方法
4. 掌握 Gauge 组件开发中两种最常见的编译错误的排查与修复
5. 了解仪表盘应用的扩展方向，为实际项目开发打下基础

无论你是有鸿蒙开发经验想要深入了解 Gauge 组件的开发者，还是刚刚接触 ArkUI 想要寻找实战入门案例的新手，本文都能为你提供有价值的技术参考。

---

二、Gauge 组件深度解析

2.1 组件定位与视觉结构

Gauge 是 ArkUI 中专门用于绘制圆弧形仪表盘的基础组件，属于 @kit.ArkUI 包的一部分，开发者无需额外导入或配置即可使用。从视觉角度看，一个完整的 Gauge 仪表盘由以下三个层次构成：

第一层：圆弧轨道（背景）

这是仪表盘的基础骨架，是一条从起始角度到结束角度的圆弧。轨道的粗细由 strokeWidth 属性控制，颜色可以通过 colors 属性配置。在默认状态下，轨道呈现为一条完整的弧线，作为仪表盘的量程背景。

第二层：数值弧段（前景）

根据当前 value 相对于量程 min ~ max 的比例，在圆弧轨道上高亮显示一段彩色弧段。这段弧段的颜色由 colors 属性中的颜色配置决定，可以随着数值的变化在不同的颜色区间之间平滑过渡。

第三层：指针与刻度（可选覆盖层）

Gauge 组件本身不提供指针和刻度线的内置实现，但我们可以通过在 Gauge 上方叠加自定义组件（如 Image、Shape、Text）来实现指针显示和刻度标记。本项目中，我们使用数值文字（Text）来直观显示当前值，替代了传统的指针样式。

2.2 构造函数详解

Gauge({ value: number, min: number, max: number })

三个必填参数的定义如下：

参数	类型	说明	默认值	注意事项
value	number	当前指针值	无默认值，必须显式传入	应当介于 min 和 max 之间，超出范围时会被截断
min	number	量程最小值	无默认值，必须显式传入	可以是负数（如温度 -20°C）
max	number	量程最大值	无默认值，必须显式传入	必须大于 min

重要说明： GaugeOptions 类型仅包含上述三个属性，不包含 startAngle、endAngle、colors、strokeWidth 等属性。这些属性是 Gauge 组件实例的链式方法，必须在构造函数调用之后通过点号链式调用设置。

这一点与 ArkUI 中一些其他组件的设计一致------构造参数仅包含组件运行所必需的核心数据，而外观定制属性则通过链式方法提供。这种设计的好处是：构造函数的类型签名保持精简，避免开发者在构造阶段传入大量可选的配置参数；同时，链式方法的命名和参数类型可以更加语义化，提升代码的可读性。

2.3 核心属性方法详解

方法	参数类型	参数说明	使用示例	注意事项
.startAngle(angle)	number	圆弧起始角度，单位度	.startAngle(210)	角度使用顺时针方向，默认 0°
.endAngle(angle)	number	圆弧结束角度，单位度	.endAngle(-210)	可以小于 startAngle，形成逆时针扫过的视觉效果
.colors(colors)	[ResourceColor, number][]	多段渐变色配置	.colors([['#ff0000',0],['#00ff00',1]])	阈值范围 0~1，需按阈值升序排列
.strokeWidth(vp)	number	圆弧线条宽度，单位 vp	.strokeWidth(24)	数值越大弧线越粗

2.4 角度系统详解

Gauge 的角度系统以数学坐标系为参考，采用顺时针方向作为正方向。具体映射关系如下：

角度值	时钟方向	说明
0°	右侧（3 点钟方向）	起始参考方向
90°	下方（6 点钟方向）	顺时针旋转 90°
180°	左侧（9 点钟方向）	顺时针旋转 180°
270°	上方（12 点钟方向）	顺时针旋转 270°
360°	回到右侧（3 点钟方向）	完整圆

典型角度组合：

角度配置	圆弧范围	视觉形态	适用场景
startAngle=0, endAngle=360	360° 顺时针	完整圆形	进度指示、全向仪表
startAngle=210, endAngle=-210	300° 顺时针	半圆（下方缺口）	车载速度表、转速表
startAngle=135, endAngle=45	270° 顺时针（通过 0°）	四分之三圆	多功能仪表
startAngle=180, endAngle=0	180° 顺时针	上半圆	横幅进度条变形
startAngle=90, endAngle=-90	180° 顺时针	下半圆	底部对齐仪表

在汽车 HMI 设计中，半圆仪表盘（210° ~ -210°）是最常见的选择。理由如下：

• 视野优化：半圆仪表盘的视觉重心在水平偏上位置，驾驶员的视线从道路移动到仪表盘的行程最短
• 空间利用：半圆形态可以在有限的屏幕高度内容纳更多信息（如档位、续航里程）
• 方向隐喻：圆弧的开口朝下，与车辆的前进方向形成视觉上的协调

---

三、项目架构设计

3.1 整体架构

整个应用采用经典的父组件→子组件层级结构，状态集中管理在父组件中，通过属性传递和 @Link 双向绑定实现数据同步。

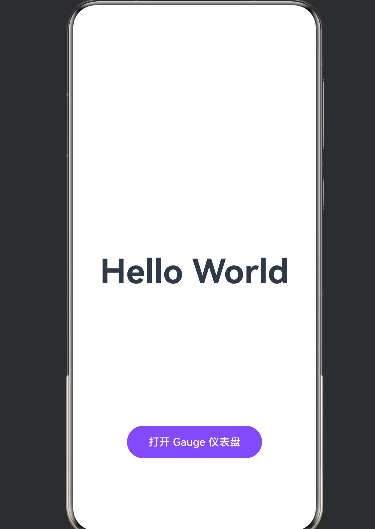

Index.ets                        ← 入口页面：包含一个跳转按钮
│ 使用 router.pushUrl 跳转
│
GaugeDashboard.ets               ← 仪表盘主页面（状态管理中心）
│
├── @State 状态变量（四个仪表盘的当前值）
│   ├── speedValue: number = 88
│   ├── batteryValue: number = 67
│   ├── tempValue: number = 25.5
│   └── progressValue: number = 42
│
├── 颜色配置数组（私有常量，不发生变更）
│   ├── speedColors: Array<[ResourceColor, number]>
│   ├── batteryColors: Array<[ResourceColor, number]>
│   ├── tempColors: Array<[ResourceColor, number]>
│   └── progressColors: Array<[ResourceColor, number]>
│
├── GaugeCard × 4（展示型子组件）
│   └── 接收: title, value, min, max, unit, colors, startAngle, endAngle
│   └── 渲染: Gauge + Text 数值 + Text 单位
│
└── SpeedControlSlider × 4（交互型子组件）
    └── 接收: label, @Link value, min, max
    └── 渲染: Text 标签 + Slider 滑动条 + Text 数值

3.2 组件设计原则

在本项目的组件拆分过程中，我们遵循了以下几个设计原则：

原则一：单一职责

每个组件只负责一件事。GaugeCard 只负责仪表盘的展示，不涉及任何交互逻辑；SpeedControlSlider 只负责提供滑块交互能力，不关心数据最终被哪个组件消费。

原则二：展示与交互分离

展示组件（GaugeCard）通过普通属性（private）接收数据，不修改任何外部状态。交互组件（SpeedControlSlider）通过 @Link 绑定外部状态，但不直接感知状态的使用方。这种分离使得两个组件都可以独立复用于其他场景。

原则三：状态上移

所有可变的、需要共享的状态都集中在父组件（GaugeDashboard）中管理。子组件要么接收只读属性（展示），要么通过 @Link 双向绑定修改父组件的状态（交互）。这种模式保证了数据流的可追踪性和可维护性。

3.3 数据流设计

本项目的数据流遵循单向数据流 + @Link 双向绑定的混合模式：

正向数据流（父→子）：

• 父组件的 @State 状态变量 → 作为普通属性传递给 GaugeCard（只读）
• 父组件的 @State 状态变量 → 通过 $ 语法以 @Link 形式传递给 SpeedControlSlider（可读写）

反向数据流（子→父）：

• 用户在 SpeedControlSlider 中拖动滑块 → Slider.onChange 回调触发
• 回调中设置 this.value = val → @Link 绑定的变量被修改
• ArkUI 响应式系统自动将变更同步回父组件的 @State 变量
• 父组件重新渲染 → 将新的值传递给 GaugeCard → Gauge 仪表盘实时更新

整个过程中，开发者不需要手动调用 update()、setState() 或任何形式的通知方法。ArkUI 的响应式数据系统自动追踪从 @State 到 @Link 的每一个数据流路径，并在数据变更时触发最小范围的组件重绘。

3.4 为什么要使用 @Link 而非回调事件

在某些 UI 框架中，父子组件交互通常采用回调函数的方式：父组件传递一个 onChange 回调给子组件，子组件在值变更时调用该回调。这种方式在 ArkUI 中同样可行，但 @Link 提供了更简洁的替代方案。

回调方式（伪代码）：

// 父组件
SpeedControlSlider({ value: this.speedValue, onChange: (v) => { this.speedValue = v } })

// 子组件
onChange((val) => { this.onChange(val) })

@Link 方式：

// 父组件
SpeedControlSlider({ value: this.$speedValue })

// 子组件
@Link value: number
// 直接修改：this.value = val

@Link 的优势在于：

1. 代码更简洁：无需显式声明和传递回调函数
2. 类型更安全：编译时即可确认数据绑定的类型一致性
3. 性能更优 ：ArkUI 对 @Link 有专门的优化路径，避免不必要的中间函数调用
4. 可读性更强：阅读代码时可以一目了然地看到数据是双向绑定的

---

四、核心代码实现详解

4.1 GaugeCard 组件完整实现

@Component
struct GaugeCard {
  // ── 对外属性（由父组件传入） ──
  private title: string = '未命名';        // 仪表标题
  private value: number = 0;              // 当前值
  private min: number = 0;                // 量程下限
  private max: number = 100;              // 量程上限
  private unit: string = '';              // 单位（如 km/h、%）
  private colors: Array<[ResourceColor, number]> = []; // 多段渐变色 [颜色, 阈值]
  private startAngle: number = 210;       // 起始角度（默认 210° → 左下）
  private endAngle: number = -210;        // 结束角度（默认 -210° → 右下）

  build() {
    Column({ space: 8 }) {
      // · 标题区 ·
      Text(this.title)
        .fontSize(16)
        .fontWeight(FontWeight.Bold)
        .fontColor('#ff333333')

      // · Gauge 仪表盘组件（核心） ·
      Gauge({
        value: this.value,
        min: this.min,
        max: this.max
      })
        .startAngle(this.startAngle)
        .endAngle(this.endAngle)
        .colors(this.colors)
        .strokeWidth(24)
        .width(200)
        .height(200)

      // · 数值显示区 ·
      Row({ space: 4 }) {
        // 整数部分（大号加粗）
        Text(Math.floor(this.value).toString())
          .fontSize(36)
          .fontWeight(FontWeight.Bold)
          .fontColor('#ff182848')
        // 小数部分
        if (this.value % 1 > 0) {
          Text('.' + (Math.round((this.value % 1) * 10)))
            .fontSize(18)
            .fontWeight(FontWeight.Medium)
            .fontColor('#ff666666')
            .align(Alignment.Bottom)
            .margin({ bottom: 6 })
        }
        // 单位
        Text(this.unit)
          .fontSize(14)
          .fontColor('#ff888888')
          .align(Alignment.Bottom)
          .margin({ bottom: 6 })
      }
    }
    .padding(16)
    .width('100%')
    .aspectRatio(1.6)
    .backgroundColor(Color.White)
    .borderRadius(16)
    .shadow({ radius: 8, color: '#1a000000', offsetX: 0, offsetY: 4 })
  }
}

代码设计要点：

（1）属性默认值策略

所有属性都设置了合理的默认值，这样在使用组件时即使遗漏某些属性，也不会导致界面崩溃。例如 title 默认为"未命名"，colors 默认为空数组。但需要注意的是，value 默认为 0、min 默认为 0、max 默认为 100，这意味着如果不传任何参数，仪表盘将显示为 0/100 = 0% 的填充状态。

（2）数值显示的小数处理

代码中使用 Math.floor(this.value) 提取整数部分，通过 this.value % 1 > 0 判断是否需要显示小数部分。这种处理方式比直接 toFixed(1) 更加灵活------整数时不显示冗余的 .0，需要小数时再显示。

值得注意的是，这里的小数显示只提取了一位小数（Math.round((this.value % 1) * 10)），如果需要更高精度，可以调整为两位或更多。

（3）阴影与圆角

卡片使用 borderRadius(16) 和 shadow() 营造立体感和层次感。shadow 的 color 参数使用 '#1a000000' 格式，其中 1a 是透明度（约 10% 不透明度），这种半透明阴影比纯色阴影更加自然柔和。

4.2 多段渐变色配置详解

Gauge 的 .colors() 方法是其最强大的功能之一，它允许开发者以声明式的方式定义仪表盘在不同数值区间的颜色变化。

方法签名：

.colors(colors: Array<[ResourceColor, number]>)

参数说明：

• 数组的每个元素是一个二元组 [颜色, 阈值]
• 颜色 可以是十六进制字符串（如 '#ff3ac793'）、Color 枚举值（如 Color.Red）或 ResourceColor 类型
• 阈值 是一个 0~1 之间的浮点数，表示相对于量程的比例位置
• 数组必须按阈值升序排列

颜色插值原理：

当当前值落在两个相邻阈值之间时，Gauge 组件会自动在两种颜色之间进行线性插值。例如：

阈值 0.3 → '#ff3ac793'（翠绿）
阈值 0.5 → '#fff5a623'（橙黄）

当 value 对应比例 = 0.4 时：
Gauge 会计算 #3ac793 和 #f5a623 之间的中间色
（RGB 通道分别插值），呈现平滑的渐变效果

四个仪表盘的颜色配置：

（1）速度表：绿 → 橙 → 红

private speedColors: Array<[ResourceColor, number]> = [
  ['#ff3ac793', 0],      // 0%    → 翠绿 - 安全起步
  ['#ff3ac793', 0.3],    // 30%   → 翠绿 - 正常行驶
  ['#fff5a623', 0.5],    // 50%   → 橙黄 - 注意车速
  ['#fff5a623', 0.75],   // 75%   → 橙黄 - 高速预警
  ['#ffff4d4f', 0.9],    // 90%   → 红色 - 危险超速
  ['#ffff4d4f', 1]       // 100%  → 红色 - 极限警告
];

颜色语义：绿色代表安全、橙色代表注意、红色代表危险。这与交通信号灯的颜色语义完全一致，用户无需学习即可理解。

（2）电量表：红 → 橙 → 绿

private batteryColors: Array<[ResourceColor, number]> = [
  ['#ffff4d4f', 0],      // 0%    → 红色 - 急需充电
  ['#ffff4d4f', 0.2],    // 20%   → 红色 - 低电量警告
  ['#fff5a623', 0.3],    // 30%   → 橙黄 - 电量不足
  ['#fff5a623', 0.5],    // 50%   → 橙黄 - 电量中等
  ['#ff3ac793', 0.6],    // 60%   → 翠绿 - 电量充足
  ['#ff3ac793', 1]       // 100%  → 翠绿 - 满电安心
];

颜色语义：红色代表危险（低电量）、橙色代表需要关注、绿色代表正常。与速度表的颜色方向相反------在电量表中，绿色是好状态（满电），红色是坏状态（亏电）。这说明颜色映射需要根据数据语义灵活调整，不存在放之四海皆准的固定配色。

（3）温度表：蓝 → 绿 → 橙 → 红

private tempColors: Array<[ResourceColor, number]> = [
  ['#ff4a90d9', 0],      // 0%    → 蓝色 - 寒冷
  ['#ff4a90d9', 0.25],   // 25%   → 蓝色 - 偏凉
  ['#ff3ac793', 0.4],    // 40%   → 翠绿 - 舒适
  ['#ff3ac793', 0.6],    // 60%   → 翠绿 - 舒适
  ['#fff5a623', 0.75],   // 75%   → 橙黄 - 偏热
  ['#ffff4d4f', 1]       // 100%  → 红色 - 过热
];

颜色语义：蓝色对应低温、绿色对应舒适、橙色对应偏热、红色对应过热。这种配色利用了人类对颜色的温度联想------冷色（蓝）对应低温、暖色（红橙）对应高温，中间用绿色表示最舒适的区域。

（4）进度表：紫罗兰 → 青蓝

private progressColors: Array<[ResourceColor, number]> = [
  ['#ff7c4dff', 0],      // 0%    → 紫罗兰
  ['#ff7c4dff', 0.5],    // 50%   → 紫罗兰
  ['#ff4fc3f7', 1]       // 100%  → 青蓝
];

颜色语义：进度表使用从紫罗兰到青蓝的渐变，这是一种偏时尚和现代感的配色方案。与前三者不同，进度表不带有"好/坏"的语义判断，只是展示进度的视觉效果。

4.3 SpeedControlSlider 交互组件实现

@Component
struct SpeedControlSlider {
  private label: string = '';
  @Link value: number;
  private min: number = 0;
  private max: number = 100;

  build() {
    Row({ space: 12 }) {
      // 标签
      Text(this.label)
        .fontSize(14)
        .fontColor('#ff333333')
        .width(70)

      // Slider 滑动条
      Slider({
        value: this.value,
        min: this.min,
        max: this.max,
        step: 1,
        style: SliderStyle.OutSet
      })
        .showSteps(false)
        .showTips(true)
        .trackThickness(6)
        .blockColor('#ff7c4dff')
        .selectedColor('#ff7c4dff')
        .onChange((val: number) => {
          this.value = val;
        })
        .layoutWeight(1)

      // 当前数值
      Text(this.value.toFixed(1))
        .fontSize(14)
        .fontWeight(FontWeight.Bold)
        .fontColor('#ff7c4dff')
        .width(50)
        .textAlign(TextAlign.End)
    }
    .width('100%')
  }
}

@Link 双向绑定的完整流程：

用户拖动 Slider 滑块
    │
    ▼
Slider.onChange(val) 触发
    │
    ▼
子组件: this.value = val
    │  (@Link 变量被赋值)
    ▼
ArkUI 响应式系统检测到 @Link 变更
    │
    ▼
自动同步到父组件的 @State 变量
    │  例: this.speedValue = 88 → 新值
    ▼
父组件触发重新渲染
    │
    ▼
GaugeCard 接收到新的 value 属性
    │
    ▼
Gauge 组件内部重绘，弧段更新

Slider 属性详解：

属性	值	说明
value	this.value（@Link）	当前滑块值，双向绑定
min / max	传入的值	滑块范围
step	1	步进值，整数步进
style	SliderStyle.OutSet	滑块样式，外置式

链式调用的样式属性：

属性	值	效果
.showSteps(false)	false	隐藏刻度点
.showTips(true)	true	拖动时显示数值提示
.trackThickness(6)	6 vp	轨道粗度
.blockColor('#ff7c4dff')	紫色	滑块颜色
.selectedColor('#ff7c4dff')	紫色	选中段颜色

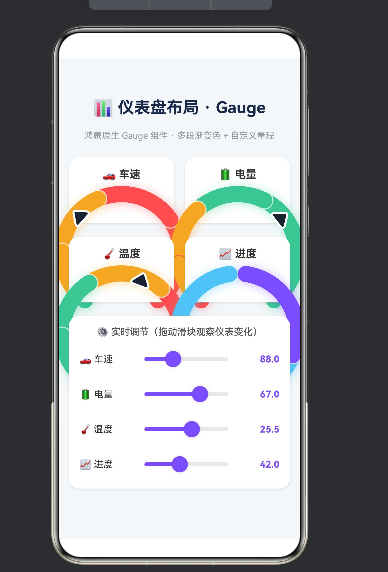

4.4 GaugeDashboard 主组件布局

主组件 GaugeDashboard 是整个页面的核心，负责状态管理、布局编排和子组件的协调。

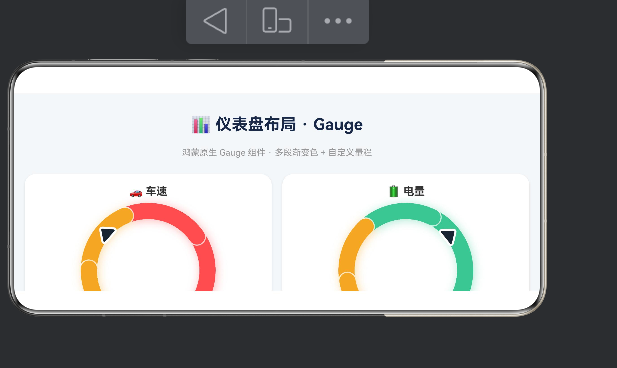

第一行：车速 + 电量

Row({ space: 16 }) {
  GaugeCard({
    title: '🚗 车速',
    value: this.speedValue,
    min: 0,
    max: 260,
    unit: 'km/h',
    colors: this.speedColors,
    startAngle: 210,
    endAngle: -210
  }).layoutWeight(1)

  GaugeCard({
    title: '🔋 电量',
    value: this.batteryValue,
    min: 0,
    max: 100,
    unit: '%',
    colors: this.batteryColors,
    startAngle: 210,
    endAngle: -210
  }).layoutWeight(1)
}

layoutWeight(1) 确保两个卡片等宽，配合 Row({ space: 16 }) 在水平方向上均匀分布。这种布局在手机竖屏模式下两侧留白适中，在平板或横屏模式下等比例放大。

第二行：温度 + 进度

第二行与第一行结构类似，但温度和进度使用了不同的量程配置：

• 温度表量程：-20°C ~ 60°C（跨度 80°C），覆盖了从寒冷到高温的广泛范围
• 进度表使用 startAngle: 0, endAngle: 360 的全圆配置，与其他三个半圆仪表形成视觉对比

控制面板区域

控制面板包含四个 SpeedControlSlider，分别对应四个仪表盘的数值控制。每个滑块通过 $ 前缀语法绑定到父组件的 @State 变量：

SpeedControlSlider({
  label: '🚗 车速',
  value: this.$speedValue,  // $speedValue → @Link 绑定
  min: 0,
  max: 260
})

控制面板本身也带有白色背景、圆角和阴影，与上方的仪表盘卡片在视觉风格上保持一致。

---

五、常见编译错误与排查指南

在 Gauge 组件的开发过程中，编译时最容易遇到以下两类错误。理解这些错误的成因和修复方法，可以显著提升开发效率。

5.1 错误一：startAngle does not exist in type 'GaugeOptions'

完整错误信息：

Argument of type '{ value: number; min: number; max: number; startAngle: number; endAngle: number; }'
is not assignable to parameter of type 'GaugeOptions'.
Object literal may only specify known properties, and 'startAngle' does not exist in type 'GaugeOptions'.

错误原因分析：

这个错误的根源在于开发者将 startAngle 和 endAngle 作为构造参数传入 Gauge() 函数。但从 ArkUI 的类型定义来看，GaugeOptions 接口仅包含三个属性：

// GaugeOptions 的类型定义（示意）
interface GaugeOptions {
  value: number;
  min: number;
  max: number;
  // 没有 startAngle！
  // 没有 endAngle！
}

而 startAngle 和 endAngle 是定义在 GaugeAttribute 接口上的方法：

// GaugeAttribute 的类型定义（示意）
interface GaugeAttribute extends CommonAttribute {
  startAngle(value: number): GaugeAttribute;
  endAngle(value: number): GaugeAttribute;
  colors(value: Array<[ResourceColor, number]>): GaugeAttribute;
  strokeWidth(value: number): GaugeAttribute;
}

修复方法：

将角度设置移出构造函数，改为链式调用：

// ❌ 错误写法
Gauge({ value: 50, min: 0, max: 100, startAngle: 210, endAngle: -210 })

// ✅ 正确写法
Gauge({ value: 50, min: 0, max: 100 })
  .startAngle(210)
  .endAngle(-210)

为什么 ArkUI 要这样设计？

这种设计模式在 ArkUI 中并不罕见。构造参数仅包含组件最核心的、影响数据逻辑的属性，而外观样式的定制则通过链式方法提供。这样做的好处包括：

1. 构造函数的类型签名保持简洁，易于阅读和记忆
2. 链式方法可以单独注释文档，方便开发者查找
3. 外观属性在编译时不会影响构造函数的类型推断

5.2 错误二：.colors() 参数类型不匹配

完整错误信息：

Type '[number, ResourceColor][]' is not assignable to parameter of type '[ResourceColor | LinearGradient, number][]'.
Type at position 1 in source is not compatible with type at position 1 in target.
Type 'ResourceColor' is not assignable to type 'number'.
Type 'string' is not assignable to type 'number'.

错误原因分析：

这个错误的根源在于颜色元组的元素顺序错误。.colors() 方法期望的元组格式是 [颜色, 阈值]，即第一个元素是颜色值（ResourceColor 类型），第二个元素是阈值（number 类型）。如果写成 [阈值, 颜色]，类型检查器会发现第一个位置传入的是 number 但期望的是 ResourceColor，从而报错。

修复方法：

交换元组中的元素顺序：

// ❌ 错误顺序：[阈值, 颜色]
private colors: Array<[number, ResourceColor]> = [
  [0, '#ff3ac793'],
  [0.5, '#fff5a623'],
  [1, '#ffff4d4f']
];

// ✅ 正确顺序：[颜色, 阈值]
private colors: Array<[ResourceColor, number]> = [
  ['#ff3ac793', 0],
  ['#fff5a623', 0.5],
  ['#ffff4d4f', 1]
];

记忆技巧：

一个简单的方法来记住正确的顺序：将颜色数组看作是一系列"颜色断点"，每个断点指定"在某个位置显示什么颜色"。自然语言的表达是"在 0% 位置显示绿色、在 50% 位置显示橙色"，对应的代码就是 [绿色, 0]、[橙色, 0.5]。颜色在前、阈值在后，更符合人类的表达习惯。

5.3 其他潜在问题

（3）阈值未按升序排列

如果颜色数组中的阈值没有按照升序排列，Gauge 组件在计算颜色插值时会得到不可预测的结果，甚至可能导致渲染异常。

// ❌ 错误：阈值降序排列
colors: [
  ['#ff0000', 1],
  ['#00ff00', 0.5],
  ['#0000ff', 0]
]

// ✅ 正确：阈值升序排列
colors: [
  ['#0000ff', 0],
  ['#00ff00', 0.5],
  ['#ff0000', 1]
]

（4）value 超出量程范围

虽然 Gauge 组件会对超出 min ~ max 范围的 value 进行截断处理，但在业务逻辑中应当尽量避免这种情况发生。建议在数据源处进行范围校验，或者在传递给 Gauge 之前使用 Math.min(max, Math.max(min, value)) 进行保护。

（5）角度值误解

初学者容易混淆顺时针和逆时针方向。记住：Gauge 组件使用顺时针正方向，0° 在 3 点钟方向。要得到一个从 7 点钟到 5 点钟（经过 12 点）的半圆，应该设置 startAngle=210（7 点钟）、endAngle=-210（5 点钟），相当于顺时针从 210° 扫到 360° 再到 -210°（即 150°），总跨度 300°。

---

六、进阶技巧与最佳实践

6.1 响应式布局适配策略

本项目的仪表盘布局采用 Flex 弹性布局实现自适应能力，具体的适配策略包括：

（1）layoutWeight 等分布局

Row({ space: 16 }) {
  GaugeCard({ ... }).layoutWeight(1)
  GaugeCard({ ... }).layoutWeight(1)
}

layoutWeight(1) 是 ArkUI 中实现等分布局的关键属性。它告诉父容器：请将剩余空间按照权重比例分配给我。当两个子组件都有 layoutWeight(1) 时，它们平分父容器的可用宽度。

（2）aspectRatio 保持宽高比

.aspectRatio(1.6)

aspectRatio 确保组件的宽高比始终为 1.6:1，即使父容器的宽度发生变化，高度也会按比例自动调整。这个值（1.6）是根据"宽度比高度大一些的矩形卡片"的视觉需求选择的，可以根据实际设计调整。

（3）百分比宽度

.width('100%')

在 GaugeCard 中使用 width('100%') 让卡片宽度自动撑满父容器，配合 padding(16) 在卡片内部留出边距。这种"外部撑满、内部留白"的模式是 ArkUI 布局中的常用手法。

适配不同屏幕尺寸的效果：

屏幕类型	宽度（参考）	每行卡片数	卡片宽度	视觉效果
手机竖屏	360~414 vp	2 个	约 160 vp	紧凑，信息密度适中
手机横屏	667~896 vp	4 个	约 150 vp	可在一行显示全部
平板竖屏	600~820 vp	2 个	约 280 vp	宽松，留白舒适
平板横屏	1024~1280 vp	4 个	约 300 vp	开阔，信息一目了然

6.2 颜色语义化设计原则

仪表盘的颜色设计不仅仅是一个美学问题，更是一个用户体验问题。好的颜色设计应该让用户在不阅读文字的情况下，仅凭颜色就能大致判断当前状态。

原则一：遵循直觉联想

数据类型	低值颜色	高值颜色	直觉依据
速度	绿色（安全）	红色（危险）	交通信号灯
电量	红色（亏电）	绿色（满电）	充电指示灯
温度	蓝色（冷）	红色（热）	冷热颜色联想
血压	绿色（正常）	红色（高危）	医疗警示色
信号强度	红色（弱）	绿色（强）	信号格颜色

原则二：为色盲用户考虑

约 8% 的男性和 0.5% 的女性存在某种形式的色觉障碍。红绿色盲是最常见的类型。在面向大众的应用中，建议在颜色之外辅以文字、图标或纹理来传达状态信息。例如，在红色/绿色的仪表盘上同时显示"安全"/"危险"的文字标签。

原则三：控制颜色数量

在一个仪表盘上使用的颜色不宜过多，推荐控制在 2~4 种颜色之间。过多的颜色会造成视觉混乱，增加用户的认知负担。如果确实需要精细的渐变效果，可以控制颜色之间的过渡区域（通过设置相邻相同的颜色来"锁定"色块，如本项目中速度表在 0~30% 区间锁定为绿色）。

6.3 组件的可复用性设计

GaugeCard 和 SpeedControlSlider 的设计充分考虑了可复用性：

GaugeCard 的可复用场景：

// 场景1：标准半圆仪表
GaugeCard({
  title: '速度', value: speed, min: 0, max: 260,
  colors: speedColors, startAngle: 210, endAngle: -210
})

// 场景2：全圆进度环
GaugeCard({
  title: '进度', value: progress, min: 0, max: 100,
  colors: progressColors, startAngle: 0, endAngle: 360
})

// 场景3：四分之三圆仪表
GaugeCard({
  title: '自定义', value: val, min: -100, max: 100,
  colors: customColors, startAngle: 135, endAngle: 45
})

SpeedControlSlider 的可复用场景：

// 场景1：标准数值调节
SpeedControlSlider({ label: '音量', value: this.$volume, min: 0, max: 100 })

// 场景2：带负值的调节
SpeedControlSlider({ label: '偏移', value: this.$offset, min: -50, max: 50 })

// 场景3：宽范围调节
SpeedControlSlider({ label: '频率', value: this.$freq, min: 0, max: 10000 })

6.4 性能优化建议

场景一：高频数据更新

如果 Gauge 的值来自传感器或网络数据源，更新频率可能达到每秒 30~60 次。此时应当注意：

// 建议：在更新频率高时使用防抖
private lastUpdateTime: number = 0;
private readonly UPDATE_INTERVAL: number = 100; // 100ms 更新一次

onDataReceived(newValue: number) {
  const now = Date.now();
  if (now - this.lastUpdateTime >= this.UPDATE_INTERVAL) {
    this.value = newValue;
    this.lastUpdateTime = now;
  }
}

场景二：大量仪表盘同时显示

如果同一个页面中包含了十几个甚至几十个 Gauge 组件，应当考虑：

1. 使用 LazyForEach 按需渲染当前可见的仪表盘
2. 将仪表盘分组放置在不同的 Scroll 或 Grid 容器中
3. 对于不需要实时更新的数据，使用 @Monitor 控制更新时机

场景三：动画性能

Gauge 组件的颜色渐变和弧段变化是 GPU 加速的，通常不会成为性能瓶颈。但如果需要同时运行动画（例如指针旋转），建议：

animateTo({ duration: 300, curve: Curve.EaseOut, onFinish: () => {
  // 动画完成后的回调
} }, () => {
  this.value = newValue; // 触发 Gauge 重新渲染
})

使用 animateTo 的隐式动画可以让 Gauge 的弧段变化带有平滑过渡效果，同时保持较高的帧率。

---

七、Gauge 与其他数据可视化方案的对比

在 HarmonyOS 应用开发中，实现仪表盘效果可以有多种技术选型。以下是与常见方案的详细对比：

对比维度	原生 Gauge 组件	WebView + ECharts	Canvas 手绘	自定义组件 + 图片
包体积影响	0（框架内置）	+1~3 MB（WebView 与库文件）	0	+10~100 KB（图片资源）
渲染性能	原生 GPU 加速，60fps	WebView 独立渲染进程，有额外开销	取决于实现质量	原生渲染，性能好
内存占用	低（约几 MB）	高（WebView 进程 + 库运行时）	中（Canvas 上下文）	低
初始化时间	毫秒级	秒级（WebView 加载 + JS 初始化）	毫秒级	毫秒级
开发效率	极高：声明式 API，数行代码	中：需学习 ECharts 配置 + 桥接通信	低：需完整实现绘制逻辑	中：需准备切图 + 旋转计算
功能丰富度	中：圆弧、渐变色、角度控制	极高：数百种图表类型、动画、交互	不限（取决于实现）	低：仅有预设样式
交互集成	原生手势，与 Slider/Button 无缝衔接	需桥接触摸事件，可能延迟	需手工处理交互逻辑	需手工处理
多端适配	原生自适应布局支持	需额外处理 WebView 缩放	靠代码维护弹性布局	需准备多套切图
主题一致性	自动继承系统主题	独立于系统主题	自实现	自实现
升级维护	随系统升级，无需开发者维护	需关注第三方库版本更新	完全自主维护	需维护图片资源

选型建议：

• 推荐使用 Gauge 组件：对于标准的仪表盘需求（圆弧、渐变色、角度控制），Gauge 组件是最佳选择
• 需要高度定制时使用 Canvas：如果需求超出了 Gauge 的能力范围（如不规则形状的仪表盘、复杂动画、3D 效果），可以考虑 Canvas 手绘
• 多图表场景考虑 WebView：如果应用中同时需要柱状图、折线图、饼图等多种图表，且团队已有 ECharts 使用经验，WebView 方案也是合理选择

---

八、扩展方向与实战应用

8.1 动画增强

ArkUI 提供了 animateTo 隐式动画和 animation 显式动画两种方式，可以实现仪表盘数值变化的平滑过渡：

// 在数值变化时包裹 animateTo
onSpeedUpdate(newSpeed: number) {
  animateTo({ duration: 500, curve: Curve.EaseOut }, () => {
    this.speedValue = newSpeed;
  });
}

通过 animateTo，Gauge 组件的弧段变化不再是瞬间跳变，而是在 500ms 内以 EaseOut 曲线平滑过渡，用户体验更加自然。

8.2 自定义指针实现

Gauge 组件本身不提供指针元素，但我们可以通过在 Gauge 上方叠加组件来实现：

Stack() {
  // Gauge 仪表盘（底层）
  Gauge({ value: this.value, min: this.min, max: this.max })
    .startAngle(210)
    .endAngle(-210)
    .colors(this.colors)
    .strokeWidth(24)

  // 自定义指针（顶层）
  Image($r('app.media.needle'))
    .width(4)
    .height(80)
    .rotate({
      angle: this.calculateNeedleAngle(),
      centerX: '50%',
      centerY: '100%'  // 指针底部为旋转中心
    })
    .position({ x: '50%', y: '50%' })
    .translate({ x: -2, y: -80 })  // 调整指针位置使其对齐圆弧中心
}

指针角度计算公式：

private calculateNeedleAngle(): number {
  const ratio = (this.value - this.min) / (this.max - this.min);
  const totalAngle = 300;  // 210° 到 -210° 的总跨度
  return 210 - ratio * totalAngle;  // 从起始角度逆时针偏移
}

8.3 刻度线与标签

为了提升仪表盘的可读性，可以在圆弧外侧添加刻度线和数值标签：

// 使用 ForEach 循环生成刻度
ForEach(this.generateTicks(), (tick: TickData) => {
  // 每个刻度是一个短横线
  // 通过 rotate + position 定位到圆弧外侧
})

刻度生成逻辑：

private generateTicks(): TickData[] {
  const ticks: TickData[] = [];
  const count = 10;  // 10 个刻度
  for (let i = 0; i <= count; i++) {
    const angle = 210 - (i / count) * 300;
    const value = this.min + (i / count) * (this.max - this.min);
    ticks.push({ angle, value, label: Math.round(value).toString() });
  }
  return ticks;
}

8.4 真实数据源集成

实际项目中的仪表盘数据通常不来自固定的初始值，而是来自各种数据源：

（1）设备传感器

import { sensor } from '@ohos.sensor';

// 订阅加速度传感器
sensor.on(sensor.SensorId.ACCELEROMETER, (data) => {
  this.speedValue = data.x;  // 根据加速度计算速度
}, { interval: 100 });

（2）蓝牙设备

import { ble } from '@ohos.bluetooth';

// 通过 BLE 获取车载 OBD 数据
ble.on('BLECharacteristicChange', (data) => {
  const speed = OBD2Parser.parseSpeed(data.value);
  this.speedValue = speed;
});

（3）网络 WebSocket

import { webSocket } from '@ohos.net.webSocket';

const ws = webSocket.createWebSocket();
ws.on('message', (data) => {
  const json = JSON.parse(data as string);
  this.tempValue = json.temperature;
  this.batteryValue = json.batteryLevel;
});

（4）关系型数据库

import { relationalStore } from '@ohos.data.relationalStore';

const db = await relationalStore.getRdbStore(this.context, config);
const result = await db.query('SELECT value FROM sensor_data ORDER BY timestamp DESC LIMIT 1');
if (result.rowCount > 0) {
  result.goToFirstRow();
  this.speedValue = result.getDouble(result.getColumnIndex('value'));
}

8.5 多仪表盘联动

在复杂的监控场景中，多个仪表盘之间可能存在数据关联。例如：

• 车速超过 120km/h 时，电量消耗速率增加
• 温度超过 50°C 时，速度限制自动降低
• 电量低于 20% 时，进入省电模式，部分仪表盘降低刷新率

通过 ArkUI 的 @Watch 装饰器可以轻松实现这种联动逻辑：

@State @Watch('onSpeedChanged') speedValue: number = 0;

onSpeedChanged() {
  if (this.speedValue > 120) {
    // 高速时加速电量消耗
    this.batteryValue = Math.max(0, this.batteryValue - 0.1);
  }
}

---

九、完整项目结构

app6113/
├── oh-package.json5                        # 项目级配置
├── entry/
│   ├── oh-package.json5                    # 模块级配置
│   └── src/
│       └── main/
│           └── ets/
│               ├── entryability/
│               │   └── EntryAbility.ets    # Ability 生命周期管理
│               ├── entrybackupability/
│               │   └── EntryBackupAbility.ets  # 备份恢复能力
│               └── pages/
│                   ├── Index.ets           # 入口页面（首页）
│                   └── GaugeDashboard.ets  # 仪表盘主页面
├── entry/
│   └── src/
│       └── ohosTest/
│           └── ets/test/
│               ├── Ability.test.ets        # 集成测试
│               └── List.test.ets           # 测试用例列表
├── entry/
│   └── src/
│       └── test/
│           ├── List.test.ets               # 本地测试列表
│           └── LocalUnit.test.ets          # 本地单元测试

构建运行

在 DevEco Studio 中打开项目根目录，等待 Gradle 同步完成后，可以直接点击运行按钮。或者在终端中执行构建命令：

# 在项目根目录执行
hvigorw assembleHap --mode module -p product=default

构建产物位于 entry/build/default/outputs/default/ 目录。

---

十、API 24 特性总结

本文基于 HarmonyOS NEXT API 24（SDK 5.0.0）进行开发。API 24 在 ArkUI 方面引入了多项重要更新，其中与本文相关的包括：

特性	API 24 状态	说明
Gauge 组件	稳定可用	核心功能完整
@State 装饰器	稳定可用	响应式数据管理
@Link 装饰器	稳定可用	双向数据绑定
@Watch 装饰器	稳定可用	状态变化监听
animateTo	稳定可用	隐式动画
layoutWeight	稳定可用	Flex 等分布局
aspectRatio	稳定可用	宽高比约束
Slider 组件	稳定可用	滑动选择器

---

十一、总结

本文从一个完整的实战项目出发，深入解析了 HarmonyOS NEXT（API 24）中原生 Gauge 组件的完整用法，涵盖以下核心知识点：

1. 组件基础：构造参数、链式属性方法、顺时针角度系统、圆弧范围配置
2. 项目架构：组件拆分策略、单一职责原则、展示/交互分离、状态上移
3. 数据流设计：@State 单向数据流、@Link 双向绑定、自动同步机制
4. 多段渐变色 ：颜色数组格式 [颜色, 阈值]、阈值升序排列、颜色插值原理、语义化配色
5. 交互集成：Slider 滑动条、@Link 绑定、滑块样式定制
6. 响应式布局：layoutWeight 等分布局、aspectRatio 宽高比、百分比宽度
7. 常见错误：startAngle/endAngle 的正确使用方式、colors 参数类型匹配、阈值排序
8. 进阶扩展：指针实现、刻度线、动画增强、传感器数据接入、多仪表盘联动

Gauge 组件是 ArkUI 中一个设计精良、功能完整的原生数据可视化组件。它以声明式的 API 简化了仪表盘开发的复杂度，同时保持了与 ArkUI 生态的深度集成------状态管理、布局系统、动画引擎、手势交互都能无缝配合。更重要的是，它作为原生组件带来了零依赖、高性能、类型安全的独特优势。

在车载 HMI、智能家居面板、运动健康应用、工业监控界面等场景中，Gauge 组件都能够成为开发者的得力工具。如果你正在规划下一个鸿蒙应用的仪表盘功能，不妨从本文的项目代码开始，尝试用原生 Gauge 组件构建属于你自己的仪表盘界面。

最后，记住本文中提到的两个最常见的编译错误------startAngle 不是构造参数、colors 元组顺序------它们可能是你在 Gauge 开发路上遇到的第一道坎，但跨过去之后，你会发现 Gauge 组件的使用其实非常简洁直观。

---

附录 A：API 速查表

Gauge 组件完整 API（API 24）

API 签名	类型	说明	示例
Gauge({value, min, max})	构造函数	创建仪表盘实例	Gauge({value:50, min:0, max:100})
.startAngle(angle)	属性方法	设置起始角度	.startAngle(210)
.endAngle(angle)	属性方法	设置结束角度	.endAngle(-210)
.colors(colors)	属性方法	设置多段渐变色	.colors([['#f00',0],['#0f0',1]])
.strokeWidth(vp)	属性方法	设置弧线宽度	.strokeWidth(24)
.width(vp)	通用属性	组件宽度	.width(200)
.height(vp)	通用属性	组件高度	.height(200)

@State / @Link 装饰器速查

装饰器	使用位置	用途	传入方式
@State	父组件	声明可观察状态	---
@Link	子组件	双向绑定父组件状态	this.$parentState

常用布局属性

属性	用途	示例
layoutWeight(n)	Flex 等分布局权重	.layoutWeight(1)
aspectRatio(ratio)	强制宽高比	.aspectRatio(1.6)
.width('100%')	百分比宽度	.width('100%')

---

版权声明： 本文为原创技术分享，欢迎转载，请保留出处和作者信息。

配套源码： GaugeDashboard.ets
