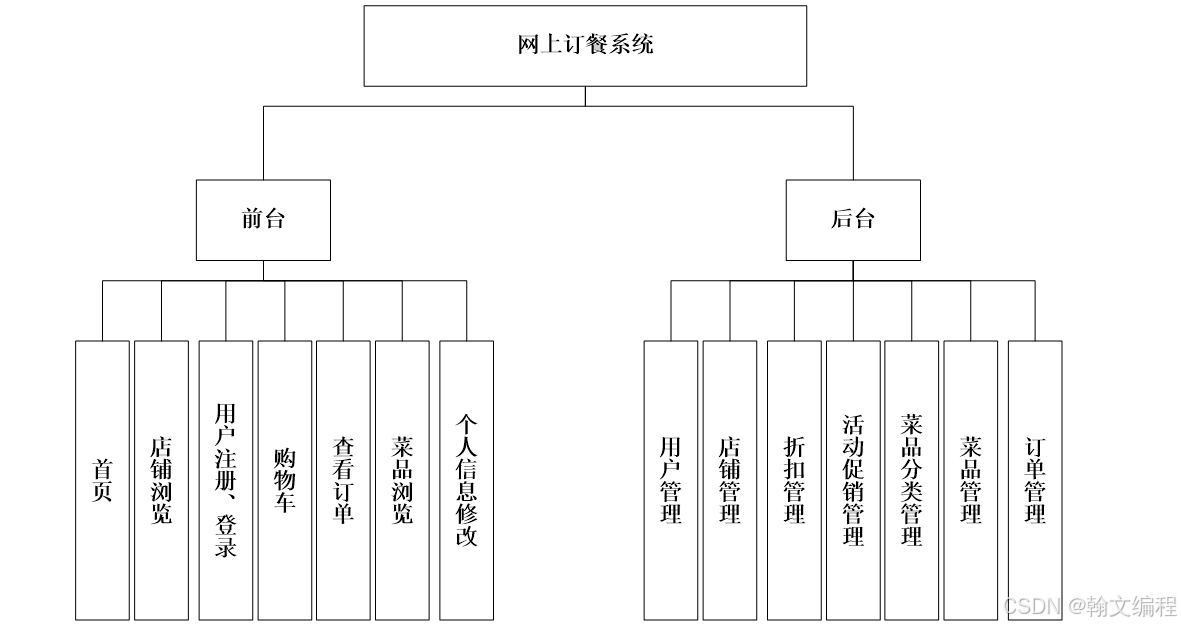

网络订餐系统主要设计了菜品管理、店铺管理、购物车、折扣管理、订单管理等功能，满足用户在网站上面进行网络订餐信息浏览与查看，具体功能模块图如4.1所示：

图4.1 系统总体模块图

4.2 数据库层的设计

数据设计方案：采用DBMS方案------mysql . mysql关系数据库引擎支持当今苛刻的数据处理环境所需的功能。数据库引擎充分保护数据完整性，同时将管理上千个并发修改数据库的用户的开销减到最小。

4.2.1 概念模型设计

将需求分析得到的用户需求抽象为信息结构，即概念模型的过程就是概念结构设计，它是整个数据库设计的关键。

（2）系统中实体E-R图

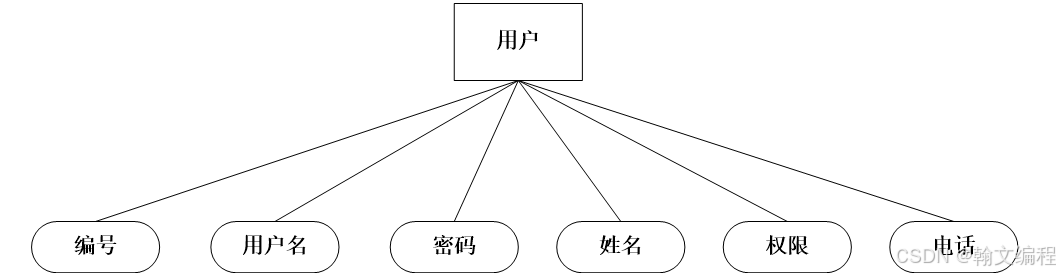

用户信息实体，主要包括用户编号,用户名,密码,姓名,权限,地址,电话,生日,备注,账户等信息实体。如图4.2所示：

图4.2 用户实体属性图

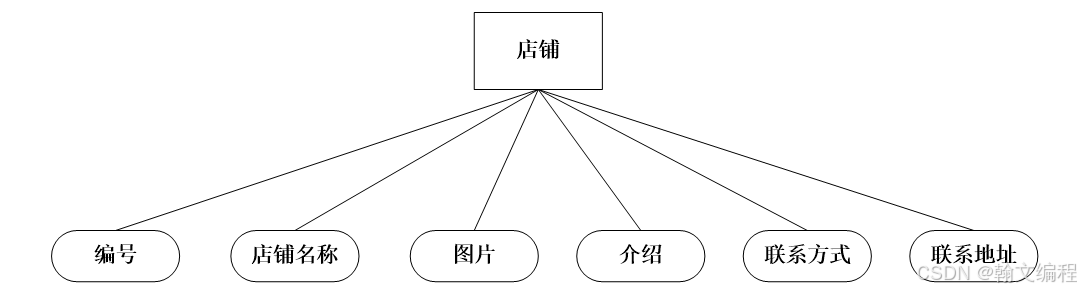

店铺信息实体，主要包括店铺编号,店铺名称,图片,介绍,联系方式,联系地址,注册时间,状态,用户等信息实体。如图4.3所示：

图4.3 店铺实体属性图

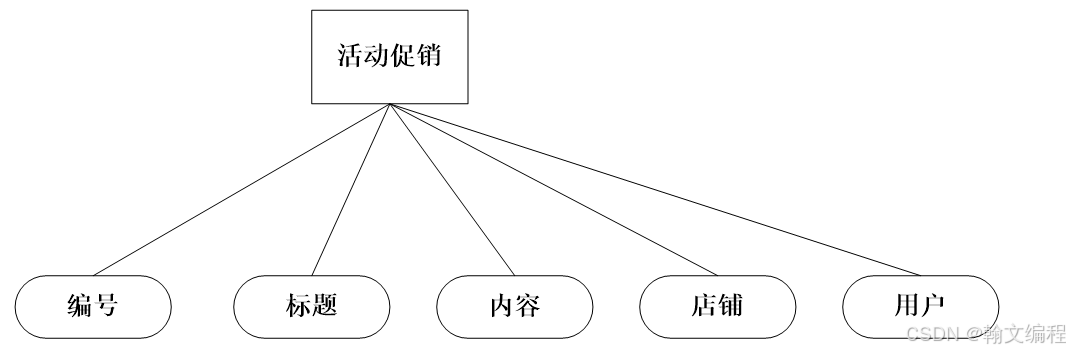

活动促销信息实体，主要包括活动促销编号,标题,内容,店铺,用户,发布时间等信息实体。如图4.4所示：

图4.4 活动促销实体属性图

生日折扣信息实体，主要包括生日折扣编号,店铺,折扣,用户等信息实体。如图4.5所示：

图4.5 生日折扣实体属性图

菜品分类信息实体，主要包括菜品分类编号,分类等信息实体。如图4.6所示：

图4.6 菜品分类实体属性图

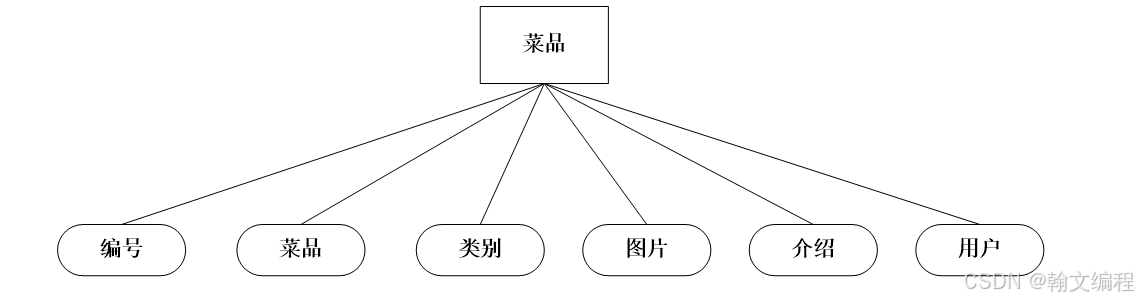

菜品信息实体，主要包括菜品编号,菜品,类别,图片,介绍,发布时间,用户,店铺等信息实体。如图4.7所示：

图4.7 菜品实体属性图

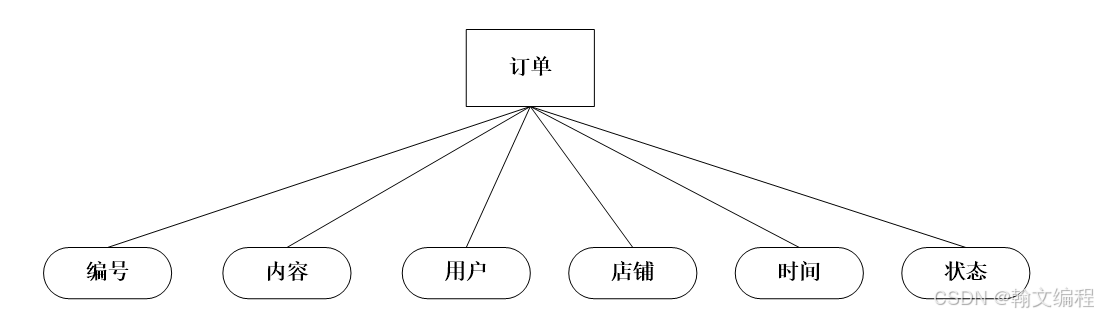

订单信息实体，主要包括订单编号,订单编号,内容,用户,店铺,时间,状态,送餐时间,价格,送餐地点,联系电话等信息实体。如图4.8所示：

图4.8 订单实体属性图

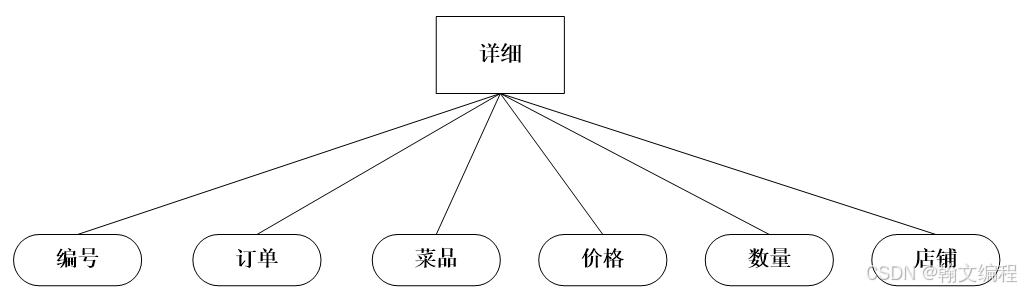

详细信息实体，主要包括详细编号,订单,菜品,价格,数量,用户,店铺等信息实体。如图4.9所示：

图4.9 详细实体属性图

4. 2 .2 关系模式设计

一个实体型转换为一个关系模式的集合。实体的属性就是关系的属性，实体的码就是关系的码。

对于实体间的联系则有以下不同的情况：

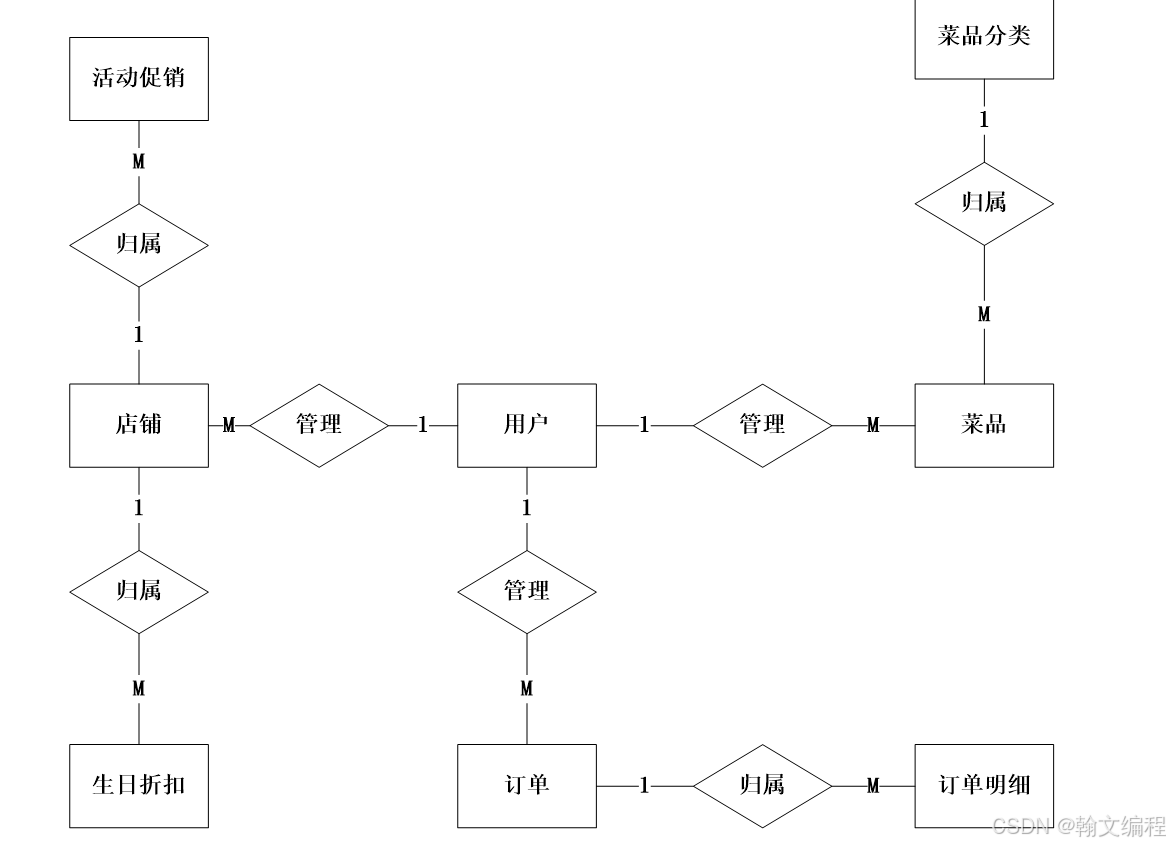

在网络订餐系统中，实体有用户实体,店铺实体,活动促销实体,生日折扣实体,菜品分类实体,菜品实体,订单实体,详细实体等实体，他们之间的关系如图4.13所示：

图4.13 实体之间关系图

4.3 本章小结

本章主要介绍的内容是总体设计或者概要设计，介绍了网络订餐系统的设计，主要是在架构设计、总体模块设计和数据库设计的方面介绍的，为进一步的详细设计做准备。

第5章详细设计

详细设计阶段的任务就是把在总体设计阶段提出的比较抽象概括的解决问题的方法具体化，也就是"应该怎样具体地实现这个系统"。在本阶段将包括数据库的设计和每个模块的详细设计，确定实现模块功能所需要的算法和数据结构。

5.1 后台设计

5.1.1 角色权限设计

普通用户或管理员输入自己的用户账号、密码，通过身份验证后可以进入相应的管理界面首页。管理员管理页面分为菜品管理、用户管理、店铺管理等功能。普通用户管理页面分为菜品浏览、订单浏览浏览等模块。

5.1.2 角色验证设计

当用户需要登录的时候，需要有响应的页面来实现这一功能。登录界面是用来支持用户进行登录功能操作的界面，当在界面中输入普通用户的用户名、密码，就可以通过身份验证进入该系统。登录界面需要让用户输入用户名、密码。如果是错误登录信息造成的还要显示错误信息。否则，当信息输入和权限选择正确时，将分别将用户导入各自对应的操作界面首页。用户分为普通用户和管理员两种。每种用户具有不同的权限，能完成不同的操作。普通用户具有查看信息权限夹功能等。管理员用户是系统的最高权限具有系统所有功能的操作。

管理员登录信息验证界面是非常重要的一部分，它接收登录表单提交的信息，并在用户信息表里检验是否存在对应的用户，和判断用户的类型以便获得相应的权限。

5.2 数据库设计

5.2.1 逻辑结构设计

1 用户( 用户编号,用户名,密码,姓名,权限,地址,电话,生日,备注,账户 )

2 店铺( 店铺编号,店铺名称,图片,介绍,联系方式,联系地址,注册时间,状态,用户 )

3 活动促销( 活动促销编号,标题,内容,店铺,用户,发布时间 )

4 生日折扣( 生日折扣编号,店铺,折扣,用户 )

5 菜品分类( 菜品分类编号,分类 )

6 菜品( 菜品编号,菜品,类别,图片,介绍,发布时间,用户,店铺 )

7 订单( 订单编号,订单编号,内容,用户,店铺,时间,状态,送餐时间,价格,送餐地点,联系电话 )

8 详细( 详细编号,订单,菜品,价格,数量,用户,店铺 )

5.2.2 物理结构设计

由各个关系模式和根据需求分析阶段数据字典的数据项描述，给出各数据表结构。

（1）用户信息表如表5.1所示:

表5.1 用户信息表

|----|------|---------|----|----|------|
| 序号 | 字段名称 | 数据类型 | 长度 | 主键 | 描述 |
| 1 | yhid | INTEGER | 11 | 是 | 用户编号 |
| 2 | yhm | VARCHAR | 40 | 否 | 用户名 |
| 3 | mm | VARCHAR | 40 | 否 | 密码 |
| 4 | xm | VARCHAR | 40 | 否 | 姓名 |
| 5 | qx | VARCHAR | 40 | 否 | 权限 |
| 6 | dz | VARCHAR | 40 | 否 | 地址 |
| 7 | dh | VARCHAR | 40 | 否 | 电话 |
| 8 | sr | VARCHAR | 40 | 否 | 生日 |
| 9 | bz | VARCHAR | 40 | 否 | 备注 |
| 10 | zh | VARCHAR | 40 | 否 | 账户 |

（2）店铺表如表5.2所示:

表5.2 店铺表

|----|------|---------|----|----|------|
| 序号 | 字段名称 | 数据类型 | 长度 | 主键 | 描述 |
| 1 | dpid | INTEGER | 11 | 是 | 店铺编号 |
| 2 | dpmc | VARCHAR | 40 | 否 | 店铺名称 |
| 3 | tp | VARCHAR | 40 | 否 | 图片 |
| 4 | js | VARCHAR | 40 | 否 | 介绍 |
| 5 | lxfs | VARCHAR | 40 | 否 | 联系方式 |
| 6 | lxdz | VARCHAR | 40 | 否 | 联系地址 |
| 7 | zcsj | VARCHAR | 40 | 否 | 注册时间 |
| 8 | zt | VARCHAR | 40 | 否 | 状态 |
| 9 | yh | VARCHAR | 40 | 否 | 用户 |

（3）活动促销表如表5.3所示:

表5.3 活动促销表

|----|--------|---------|----|----|--------|
| 序号 | 字段名称 | 数据类型 | 长度 | 主键 | 描述 |
| 1 | hdcxid | INTEGER | 11 | 是 | 活动促销编号 |
| 2 | bt | VARCHAR | 40 | 否 | 标题 |
| 3 | nr | VARCHAR | 40 | 否 | 内容 |
| 4 | dp | VARCHAR | 40 | 否 | 店铺 |
| 5 | yh | VARCHAR | 40 | 否 | 用户 |
| 6 | fbsj | VARCHAR | 40 | 否 | 发布时间 |

（4）生日折扣信息表如表5.4所示:

表5.4 生日折扣信息表

|----|--------|---------|----|----|--------|
| 序号 | 字段名称 | 数据类型 | 长度 | 主键 | 描述 |
| 1 | srzkid | INTEGER | 11 | 是 | 生日折扣编号 |
| 2 | dp | VARCHAR | 40 | 否 | 店铺 |
| 3 | zk | VARCHAR | 40 | 否 | 折扣 |
| 4 | yh | VARCHAR | 40 | 否 | 用户 |

（5）菜品分类表如表5.5所示:

表5.5菜品分类表

|----|--------|---------|----|----|--------|
| 序号 | 字段名称 | 数据类型 | 长度 | 主键 | 描述 |
| 1 | cpflid | INTEGER | 11 | 是 | 菜品分类编号 |
| 2 | fl | VARCHAR | 40 | 否 | 分类 |

（6）菜品表如表5.6所示:

表5.6菜品表

|----|------|---------|----|----|------|
| 序号 | 字段名称 | 数据类型 | 长度 | 主键 | 描述 |
| 1 | cpid | INTEGER | 11 | 是 | 菜品编号 |
| 2 | cp | VARCHAR | 40 | 否 | 菜品 |
| 3 | lb | VARCHAR | 40 | 否 | 类别 |
| 4 | tp | VARCHAR | 40 | 否 | 图片 |
| 5 | js | VARCHAR | 40 | 否 | 介绍 |
| 6 | fbsj | VARCHAR | 40 | 否 | 发布时间 |
| 7 | yh | VARCHAR | 40 | 否 | 用户 |
| 8 | dp | VARCHAR | 40 | 否 | 店铺 |

（7）订单信息表如表5.8所示:

表5.8 订单信息表

|----|------|---------|----|----|------|
| 序号 | 字段名称 | 数据类型 | 长度 | 主键 | 描述 |
| 1 | ddid | INTEGER | 11 | 是 | 订单编号 |
| 2 | ddbh | VARCHAR | 40 | 否 | 订单编号 |
| 3 | nr | VARCHAR | 40 | 否 | 内容 |
| 4 | yh | VARCHAR | 40 | 否 | 用户 |
| 5 | dp | VARCHAR | 40 | 否 | 店铺 |
| 6 | sj | VARCHAR | 40 | 否 | 时间 |
| 7 | zt | VARCHAR | 40 | 否 | 状态 |
| 8 | scsj | VARCHAR | 40 | 否 | 送餐时间 |
| 9 | jg | VARCHAR | 40 | 否 | 价格 |
| 10 | scdd | VARCHAR | 40 | 否 | 送餐地点 |
| 11 | lxdh | VARCHAR | 40 | 否 | 联系电话 |

（8）订单详细信息表如表5.9所示:

表5.9 订单详细信息表

|----|------|---------|----|----|------|
| 序号 | 字段名称 | 数据类型 | 长度 | 主键 | 描述 |
| 1 | xxid | INTEGER | 11 | 是 | 详细编号 |
| 2 | dd | VARCHAR | 40 | 否 | 订单 |
| 3 | cp | VARCHAR | 40 | 否 | 菜品 |
| 4 | jg | VARCHAR | 40 | 否 | 价格 |
| 5 | sl | VARCHAR | 40 | 否 | 数量 |
| 6 | yh | VARCHAR | 40 | 否 | 用户 |
| 7 | dp | VARCHAR | 40 | 否 | 店铺 |

5.3 本章小结

本章主要是在上一章的总体设计的基础之上对系统进行详细设计，主要分为两个方面来设计，分别为后台设计和数据库设计，在后台设计方面，主要是设计的系统的权限分配，角色登录的验证；在数据库方面是设计系统的物理结构的设计和逻辑结构的设计。

第6章系统的实施

系统实施是指将系统设计阶段的结果在计算机上实现，将原来纸面上的·类似于设计图式的新系统方案转换成可执行的应用软件。实施阶段的主要活动：物理系统的建立，程序的编制，系统调试，系统切换，系统维护，系统评价。

界面也称作UI（User Interface），是人机交互重要部分，也是系统给用户使用的第一印象，是整个系统的重要组成部分。所谓的用户体验大部分就是指界面设计的体验。

本系统的名称是"网络订餐系统"，界面要求是简洁大方，避免过度包装，目的是为了为企业用户提供一个操作平台

6.1 登录模块界面

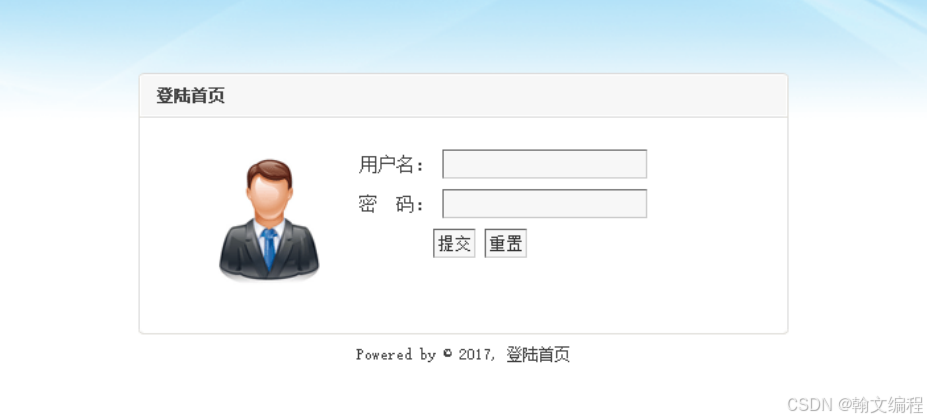

登录系统首页，出现用户名、密码的输入框，填写用户名和密码点击【提交】按钮，即可登录；也可以点击【重置】按钮，进行重新录入。具体的登录页面如图6.1所示：
