RTMP协议详解（二）：块流协议
前言
上一篇讲了RTMP握手，握手完成后就进入了真正的数据传输阶段。但RTMP不是简单地把数据直接发出去，而是通过一套块流（Chunk Stream）机制来传输。
本文将深入讲解块流协议的设计原理、数据结构和完整的收发流程。
一、为什么需要分块？
问题的根源：TCP是一条单车道
RTMP运行在TCP之上，而TCP连接就像一条单行道公路：
markdown
推流端 ════════════════════════════════════▶ 服务器
（所有数据必须排队，一个一个发送）直播场景中，同时需要传输多种数据：
| 数据类型 | 大小 | 频率 |
|---|---|---|
| 视频帧（I帧） | 50KB | 每秒1-2次 |
| 视频帧（P帧） | 5KB | 每秒25-60次 |
| 音频帧 | 200字节 | 每秒25-50次 |
| 控制消息 | 几十字节 | 偶发 |
不分块的问题：大卡车堵路
把大视频帧比作大卡车，小音频帧比作小轿车，它们共用同一条单行道：
sequenceDiagram
participant P as 推流端
participant S as 服务器
P->>S: 视频帧I帧 (50KB)
Note over S: 等待传输50KB...
Note over P: 音频帧在排队等待
P->>S: 音频帧1 (200B)
Note over S: 音频延迟了500ms！
实际延迟计算（假设带宽100KB/秒）：
markdown
发送50KB视频帧：
耗时 = 50KB ÷ 100KB/秒 = 500ms
音频帧被迫等待 500ms！
而实时直播要求音视频延迟 < 50ms不分块带来的问题：
| 问题 | 说明 |
|---|---|
| 队头阻塞 | 大帧阻塞后续所有数据 |
| 音视频不同步 | 音频等待视频传完才能发送 |
| 内存浪费 | 需要一次性缓冲整帧数据 |
| 无法插入紧急消息 | 关键控制消息无法优先发送 |
分块的解决方案
把大帧拆成多个小块（默认128字节），音视频交替发送：
sequenceDiagram
participant P as 推流端
participant S as 服务器
P->>S: 视频Chunk1 (128B)
P->>S: 音频Chunk1 (128B)
P->>S: 视频Chunk2 (128B)
P->>S: 音频Chunk2 (72B)
P->>S: 视频Chunk3 (128B)
Note over S: 音视频交替传输，延迟极低！
分块后的延迟：
markdown
发送视频Chunk1 (128字节)：
耗时 = 128B ÷ 100KB/秒 ≈ 1.3ms
音频在 1.3ms 后即可发送（原来是500ms）
提升：快了约 400倍分块的三大优势
graph LR
A[分块传输] --> B[多路复用<br/>音视频交替发送]
A --> C[降低延迟<br/>小块快速传输]
A --> D[流量控制<br/>动态调整块大小]
二、Message 和 Chunk 的区别
核心概念
Message（消息）= 完整的逻辑数据
Chunk（块） = Message 的传输片段这两个概念对应不同的层次：
| 维度 | Message | Chunk |
|---|---|---|
| 层次 | 应用层（业务逻辑） | 传输层（网络传输） |
| 大小 | 不固定（几字节~几MB） | 固定（默认128字节） |
| 完整性 | 必须完整才有意义 | 只是传输片段 |
| 类比 | 一封完整的信 | 信被撕成的碎片 |
Message 是什么
Message 是业务层面上完整的一个数据单元：
| Message类型 | 内容 | 典型大小 |
|---|---|---|
| 视频帧（I帧） | 完整的H.264关键帧 | 50KB |
| 视频帧（P帧） | H.264参考帧 | 5KB |
| 音频帧 | 完整的AAC音频包 | 200字节 |
| 元数据 | 视频宽高、码率信息 | 500字节 |
| 控制命令 | connect、publish命令 | 几百字节 |
Message必须完整接收才有意义------收到半帧视频数据是无法解码播放的。
Chunk 是什么
Chunk 是 Message 的运输工具，负责把Message拆碎传输：
markdown
一个视频Message（50KB）
↓ 拆成128字节的Chunk
┌─────┬─────┬─────┬─────┬─────┐
│ C1 │ C2 │ C3 │ ... │ C391│
│128B │128B │128B │ │ 8B │

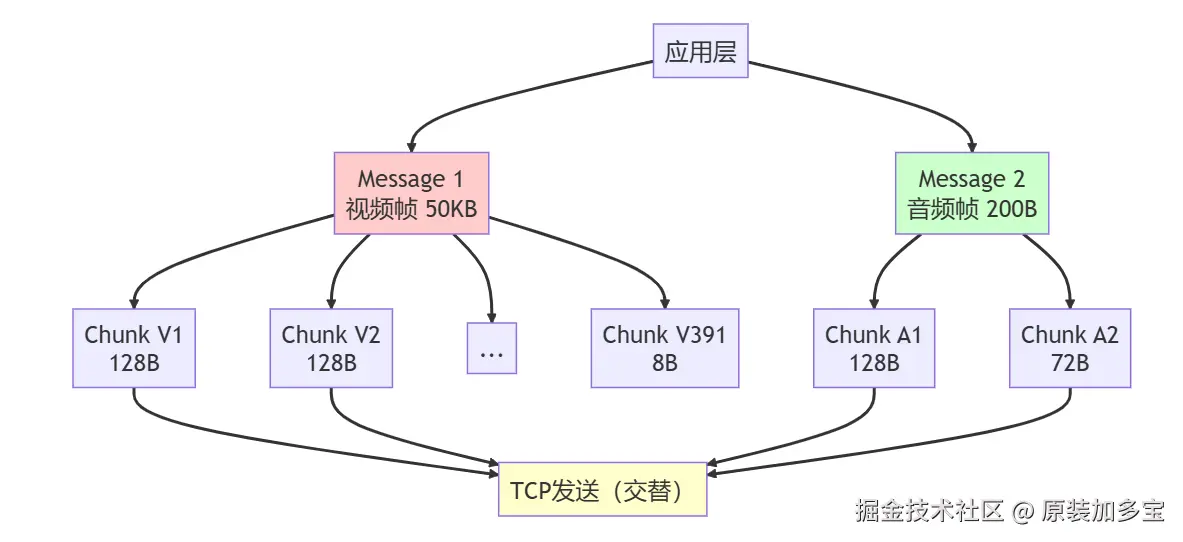

└─────┴─────┴─────┴─────┴─────┘关系图
接收端如何重组
关键问题：接收端怎么知道哪些Chunk属于同一个Message？
每个Chunk都带有标识信息：
- Chunk Stream ID (CSID)：标识这些Chunk属于哪个流（类似收件地址）
- Message Length：Message的总字节数（知道什么时候收齐了）
三、Chunk 的详细结构
总体结构
每个Chunk由三部分组成：
scss
┌─────────────────┬────────────────────┬───────────────┐
│ Basic Header │ Message Header │ Chunk Data │
│ (1-3 字节) │ (0/3/7/11 字节) │ (≤128 字节) │
└─────────────────┴────────────────────┴───────────────┘| 部分 | 作用 | 大小 |
|---|---|---|
| Basic Header | 标识Chunk类型（fmt）和所属流（csid） | 1-3字节 |
| Message Header | 描述Message的时间戳、长度、类型等 | 0/3/7/11字节 |
| Extended Timestamp | 时间戳超过0xFFFFFF时的扩展字段 | 0或4字节 |
| Chunk Data | Message的实际数据片段 | ≤ chunk_size |
Part 1：Basic Header（基本头部）
作用
Basic Header传递两个最关键的信息：
- fmt：Chunk类型（决定Message Header的长度）
- csid：Chunk Stream ID（这个Chunk属于哪个流）
三种编码形式
根据csid的大小，Basic Header有1字节、2字节、3字节三种形式：
形式1：1字节（最常用）
arduino
比特： 7 6 5 4 3 2 1 0
┌─────┬───────────┐
│ fmt │ csid │
│2 bit│ 6 bits │
└─────┴───────────┘- csid范围：2-63
- 示例：
0xC5= 二进制11 000101→ fmt=3, csid=5
形式2：2字节
bash
第1字节：
┌─────┬───────────┐
│ fmt │ 0 │ csid字段=0，表示后面还有1字节
└─────┴───────────┘
第2字节：
┌───────────────────┐
│ csid - 64 │
└───────────────────┘- csid范围：64-319
- 计算：
csid = 第2字节 + 64
形式3：3字节
scss
第1字节：
┌─────┬───────────┐
│ fmt │ 1 │ csid字段=1，表示后面还有2字节
└─────┴───────────┘
第2-3字节（小端字节序）：
┌───────────────────┬───────────────────┐
│ 低8位 │ 高8位 │
│ (csid-64) & 0xFF│ (csid-64) >> 8 │
└───────────────────┴───────────────────┘- csid范围：64-65599
三种形式总结：
| csid范围 | Basic Header长度 | 第1字节的csid字段 |
|---|---|---|
| 2-63 | 1字节 | csid本身 |
| 64-319 | 2字节 | 0 |
| 320-65599 | 3字节 | 1 |
注意：csid = 0 和 1 是保留值，用于扩展编码，实际流ID从2开始。
常用 CSID 分配
RTMP协议约定了常用CSID的用途：
| CSID | 用途 |
|---|---|
| 2 | 控制消息（SetChunkSize、Abort等） |
| 3 | 命令消息（connect、publish、play） |
| 4 | 音频数据 |
| 5 | 视频数据 |
| 6+ | 自定义流 |
Part 2：Message Header（消息头部）
作用
Message Header描述这个Chunk所属Message的元信息。
4种类型由 fmt 决定
Type 0：完整头部（11字节）
使用场景：新消息的第一个Chunk，或者流ID发生变化时。
python
字节偏移： 0 1 2 3 4 5 6 7 8 9 10
┌────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┐
│ Timestamp │ Msg Length │Type│ Stream ID │
│ (3 bytes) │ (3 bytes) │(1B)│ (4 bytes) │
└────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┘字段详解：
| 字段 | 字节数 | 字节序 | 说明 |
|---|---|---|---|
| Timestamp | 3 | 大端（BE） | 绝对时间戳（毫秒） |
| Message Length | 3 | 大端（BE） | Message完整字节数 |
| Message Type ID | 1 | - | 消息类型（0x08=音频，0x09=视频） |
| Message Stream ID | 4 | 小端（LE） | 消息流ID |
注意：前三个字段用大端字节序，但 Message Stream ID 用小端字节序，这是Adobe的历史遗留问题。
Type 1：省略 Stream ID（7字节）
使用场景：同一Stream上的新消息，但长度或类型与上一个不同。
python
字节偏移： 0 1 2 3 4 5 6
┌────┬────┬────┬────┬────┬────┬────┐
│ Time Delta │ Msg Length │Type│
│ (3 bytes) │ (3 bytes) │(1B)│
└────┴────┴────┴────┴────┴────┴────┘与Type 0的区别：
- 没有 Message Stream ID（继承前一个Chunk的值）
- Timestamp 改为 Time Delta（与上一个Message的时间差）
Time Delta 示例：
| 消息序号 | 绝对时间戳 | Time Delta |
|---|---|---|
| Message 1 (Type 0) | 1000ms | - |
| Message 2 (Type 1) | 1033ms | 33ms |
| Message 3 (Type 1) | 1066ms | 33ms |
Type 2：只有时间戳（3字节）
使用场景：后续Chunk的长度和类型不变，只有时间戳变化。
css
字节偏移： 0 1 2
┌────┬────┬────┐
│ Time Delta │
│ (3 bytes) │
└────┴────┴────┘Type 3：无头部（0字节）
使用场景：同一个Message内部的后续Chunk，完全继承前一个Chunk的所有信息。
css
（无Message Header，直接是Chunk Data）Type 2 vs Type 3：
| 场景 | 建议类型 |
|---|---|
| 同一个Message的多个Chunk | Type 3（时间戳不变） |
| 音频流（每帧间隔完全固定） | Type 3（间隔恒定） |
| 帧率不稳定的视频 | Type 2（时间delta不固定） |
4种类型对比
| Chunk类型 | 头部大小 | 包含字段 | 典型使用场景 |
|---|---|---|---|
| Type 0 | 11字节 | 时间戳+长度+类型+StreamID | 流的第一个Message |
| Type 1 | 7字节 | 时间增量+长度+类型 | 同流新消息（StreamID不变） |
| Type 2 | 3字节 | 时间增量 | 消息多chunk时（长度不变） |
| Type 3 | 0字节 | 无 | 消息的连续chunk |
Part 3：Extended Timestamp（扩展时间戳）
为什么需要扩展时间戳
Message Header中的Timestamp字段只有3字节 ，最大值为 0xFFFFFF = 16,777,215 ms ≈ 4.66小时。
如果直播时长超过4.66小时，3字节就放不下了，需要扩展时间戳。
结构
scss
完整Chunk结构（带扩展时间戳）：
┌──────────────┬────────────────┬──────────────────┬──────────────┐
│ Basic Header │ Message Header │Extended Timestamp│ Chunk Data │
│ (1-3字节) │ (0/3/7/11字节)│ (4字节) │ (≤128字节) │
└──────────────┴────────────────┴──────────────────┴──────────────┘Extended Timestamp字段：
| 字段 | 字节数 | 字节序 | 说明 |
|---|---|---|---|
| Extended Timestamp | 4 | 大端 | 真实时间戳，最大约49天 |

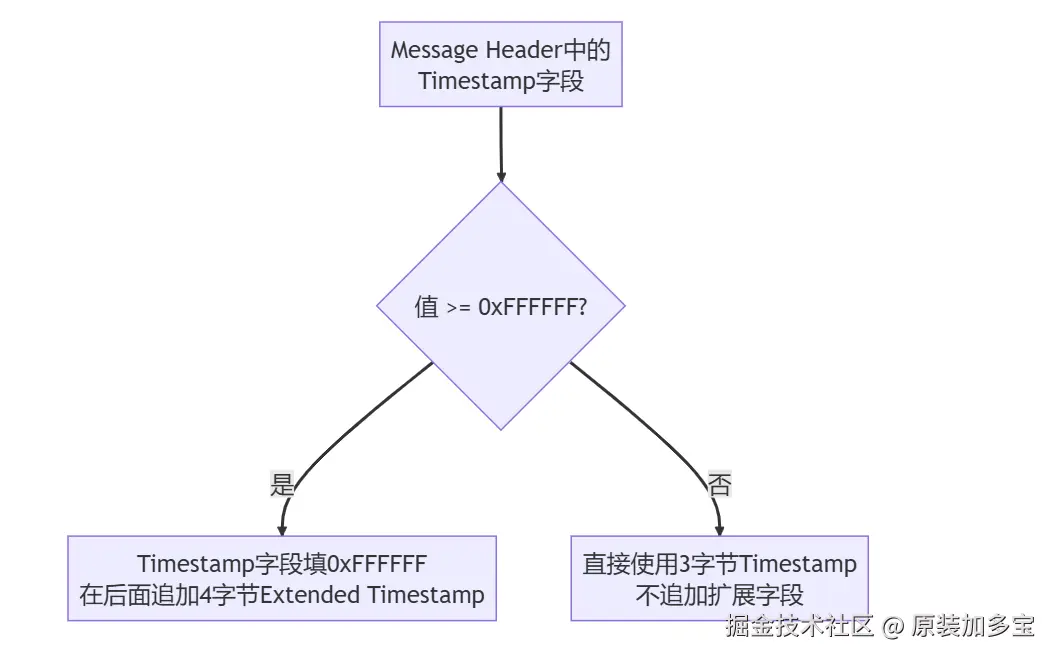

触发条件
Type 3 chunk 的特殊规则
Type 3没有Message Header，怎么判断是否有Extended Timestamp？
规则：如果前一个同CSID的Chunk使用了Extended Timestamp，这个Type 3 Chunk也必须包含Extended Timestamp。
| 前一个Chunk | Type 3 Chunk |
|---|---|
| 有Extended Timestamp | 必须有Extended Timestamp |
| 没有Extended Timestamp | 没有Extended Timestamp |
完整结构总结
| Chunk类型 | Basic Header | Message Header | Ext Timestamp | Chunk Data | 最小总大小 |
|---|---|---|---|---|---|
| Type 0 | 1-3字节 | 11字节 | 0/4字节 | ≤128字节 | 12字节 |
| Type 1 | 1-3字节 | 7字节 | 0/4字节 | ≤128字节 | 8字节 |
| Type 2 | 1-3字节 | 3字节 | 0/4字节 | ≤128字节 | 4字节 |
| Type 3 | 1-3字节 | 0字节 | 0/4字节 | ≤128字节 | 1字节 |
四、Message Type ID 详解
Message Header中有1字节的 Message Type ID，标识这个Message的内容类型。
所有消息类型
| Type ID | 十六进制 | 名称 | 用途 |
|---|---|---|---|
| 1 | 0x01 | Set Chunk Size | 协商新的chunk大小 |
| 2 | 0x02 | Abort Message | 放弃某个消息 |
| 3 | 0x03 | Acknowledgement | 确认收到的字节数 |
| 4 | 0x04 | User Control Message | 流状态通知 |
| 5 | 0x05 | Window Ack Size | 设置ACK窗口大小 |
| 6 | 0x06 | Set Peer Bandwidth | 限制对端发送带宽 |
| 8 | 0x08 | Audio | 音频数据 |
| 9 | 0x09 | Video | 视频数据 |
| 15 | 0x0F | Data Message (AMF3) | AMF3编码数据 |
| 18 | 0x12 | Data Message (AMF0) | AMF0编码数据（元数据） |
| 20 | 0x14 | Command (AMF0) | AMF0编码命令 |
| 22 | 0x16 | Aggregate | 聚合消息 |
协议控制消息（Type 1-6）
Type 1：Set Chunk Size
作用：双方协商新的chunk大小，发送后立即生效。
| 属性 | 值 |
|---|---|
| 默认值 | 128字节 |
| 最大值 | 2,147,483,647字节 |
| 常用值（低延迟） | 128-512字节 |
| 常用值（高带宽） | 4096-60000字节 |
消息格式（4字节）：
java
┌──────────────────────────────────────────┐
│ Chunk Size (4字节, 大端) │
└──────────────────────────────────────────┘Type 3：Acknowledgement
作用：接收方定期向发送方汇报已接收的累计字节数，实现流量控制。
sequenceDiagram
participant S as 服务器
participant C as 客户端
Note over S,C: Window Ack Size = 5MB
S->>C: 发送数据...
Note over C: 累计收到 5MB
C->>S: Acknowledgement (seq=5MB)
S->>C: 继续发送...
Note over C: 累计收到 10MB
C->>S: Acknowledgement (seq=10MB)
Type 5：Window Ack Size
作用：设置确认窗口大小（每收到多少字节发一次ACK）。
| 属性 | 值 |
|---|---|
| 默认值 | 2,500,000字节（2.5MB） |
| 作用 | 防止接收方缓冲区溢出 |
Type 6：Set Peer Bandwidth
作用：限制对端的发送速率。
Limit Type：
| 值 | 类型 | 说明 |
|---|---|---|
| 0 | Hard | 严格限制，不能超过 |
| 1 | Soft | 软限制，可临时超过 |
| 2 | Dynamic | 动态调整 |
音视频数据消息（Type 8/9）
Type 8：Audio（音频）
Payload第1字节格式：
scss
7 6 5 4 3 2 1 0
┌─────────┬─────┬───┬───┐
│ Format │Rate │Size│ Ch│
│ (4 bit) │(2b) │(1b)│(1b)│
└─────────┴─────┴───┴───┘| 字段 | 常用值 | 说明 |
|---|---|---|
| Format | 10=AAC, 2=MP3 | 音频编码格式 |
| Rate | 3=44.1kHz | 采样率 |
| Size | 1=16bit | 采样精度 |
| Ch | 1=立体声 | 声道数 |
AAC的第2字节（PacketType）：
| 值 | 含义 |
|---|---|
| 0x00 | AAC Sequence Header（解码器配置，必须先发） |
| 0x01 | AAC Raw Data（实际音频数据） |
Type 9：Video（视频）
Payload第1字节格式：
arduino
7 6 5 4 3 2 1 0
┌─────────┬─────────┐
│FrameType│ CodecID │
│ (4 bit) │ (4 bit) │
└─────────┴─────────┘Frame Type：
| 值 | 名称 | 说明 |
|---|---|---|
| 1 | Key Frame | 关键帧（I帧），可独立解码 |
| 2 | Inter Frame | 非关键帧（P/B帧），依赖其他帧 |
| 3 | Disposable | 可丢弃帧 |
Codec ID：
| 值 | 编码 | 说明 |
|---|---|---|
| 7 | H.264 (AVC) | 目前最常用 |
| 4 | On2 VP6 | Flash时代常用 |
H.264的第2字节（AVCPacketType）：
| 值 | 含义 |
|---|---|
| 0 | AVC Sequence Header（SPS/PPS配置，必须先发） |
| 1 | AVC NALU（实际视频数据） |
| 2 | AVC End of Sequence |
命令和数据消息（Type 18/20）
Type 18：Data Message（元数据）
作用：传输音视频的元数据信息，在推流开始时发送。
常见内容：
json
{
"width": 1920,
"height": 1080,
"videocodecid": "avc1",
"audiocodecid": "mp4a",
"framerate": 30,
"videodatarate": 2000
}Type 20：Command（命令）
作用：传输RTMP命令，控制连接和流的状态。
常用命令列表：
| 命令名 | 方向 | 作用 |
|---|---|---|
| connect | 客户端→服务器 | 建立连接，协商参数 |
| createStream | 客户端→服务器 | 创建一个逻辑流 |
| publish | 客户端→服务器 | 开始推流 |
| play | 客户端→服务器 | 开始拉流 |
| deleteStream | 客户端→服务器 | 关闭流 |
| _result | 服务器→客户端 | 命令执行成功的响应 |
| _error | 服务器→客户端 | 命令执行失败的响应 |
| onStatus | 服务器→客户端 | 流状态变化通知 |
五、Chunk 的发送和接收流程
发送端：Message → Chunk
Chunk Type 的选择策略
发送端需要根据上下文选择最节省带宽的Chunk Type
带宽节省分析
以发送一个5000字节视频帧为例（chunk_size=128）：
全部使用 Type 0（极端低效）：
40个chunk × 11字节头 = 440字节头部开销Type 0 + Type 3 组合（实际使用）：
ini
1个Type 0头（11字节）+ 39个Type 3头（1字节）= 50字节头部开销
节省：440 - 50 = 390字节（减少88%的头部开销）实际发送示例
场景：首次发送一个5000字节的H.264视频帧（时间戳1000ms）
ini
视频帧 5000字节，chunk_size=128
需要 ceil(5000/128) = 40个Chunk
Chunk V1 (Type 0，因为是该CSID的第一个Message):
Basic Header: 0x05 → fmt=0, csid=5
Message Header: timestamp=1000, length=5000, type=0x09, stream_id=1
Data: 第1-128字节
Chunk V2 ~ V40 (Type 3，同一个Message的后续Chunk):
Basic Header: 0xC5 → fmt=3, csid=5
Message Header: 无
Data: 对应128字节（最后一个Chunk为8字节）接收端：Chunk → Message
核心数据结构：Chunk Stream 表
接收端维护一张表，每个CSID对应一个正在拼装的Message状态：
| CSID | type_id | length | 已接收 | 时间戳 | payload |
|---|---|---|---|---|---|
| 4 | 0x08 | 200 | 128 | 1000ms | 音频数据... |
| 5 | 0x09 | 5000 | 256 | 1000ms | 视频数据... |
| 3 | - | - | 0 | - | - |
接收流程
graph TD
A[TCP收到数据] --> B[读取Basic Header]
B --> C[解析 fmt 和 csid]
C --> D[查找该CSID的Message状态]
D --> E{fmt是多少?}
E -->|0| F[读取11字节Message Header<br/>更新所有字段]
E -->|1| G[读取7字节Message Header<br/>更新时间/长度/类型]
E -->|2| H[读取3字节Message Header<br/>更新时间戳]
E -->|3| I[不读Message Header<br/>继承前一个Chunk的信息]
F --> J[读取Chunk Data]
G --> J
H --> J
I --> J
J --> K{Message是否完整?<br/>已接收字节 == length?}
K -->|否| L[更新已接收字节数\n等待下一个Chunk]
K -->|是| M[完整Message交给应用层处理]
L --> A
接收示例（结合多路复用）
以下是收到交替Chunk的处理过程：
收到 [0x05][11字节头][128字节数据]（视频Chunk V1）：
ini
解析：fmt=0, csid=5
更新状态表：
csid=5: {type=0x09, length=5000, received=128, timestamp=1000}
消息完整？5000 ≠ 128，等待更多收到 [0x04][11字节头][128字节数据]（音频Chunk A1）：
ini
解析：fmt=0, csid=4
更新状态表：
csid=4: {type=0x08, length=200, received=128, timestamp=1000}
消息完整？200 ≠ 128，等待更多收到 [0xC5][128字节数据]（视频Chunk V2）：
ini
解析：fmt=3, csid=5
继承状态：csid=5的信息不变
更新：received = 128 + 128 = 256
消息完整？5000 ≠ 256，继续等待收到 [0xC4][72字节数据]（音频Chunk A2）：
ini
解析：fmt=3, csid=4
更新：received = 128 + 72 = 200
消息完整？200 == 200
→ 交给应用层：完整音频帧（200字节）完整收发流程
sequenceDiagram
participant APP1 as 发送应用层
participant CS as Chunk发送层
participant NET as 网络(TCP)
participant CR as Chunk接收层
participant APP2 as 接收应用层
APP1->>CS: Message(视频,5000B,ts=1000)
APP1->>CS: Message(音频,200B,ts=1000)
CS->>NET: [V1: Type0, 128B]
CS->>NET: [A1: Type0, 128B]
CS->>NET: [V2: Type3, 128B]
CS->>NET: [A2: Type3, 72B]
CS->>NET: [V3-V40: Type3, ...]
NET->>CR: 按顺序接收Chunk
Note over CR: 维护CSID状态表，拼装Message
CR->>APP2: 完整音频帧(200B)
CR->>APP2: 完整视频帧(5000B)
六、常见问题 FAQ
Q1：chunk_size 越大越好吗？
A： 不是，需要根据场景权衡：
| chunk_size | 延迟 | 带宽利用率 | 适用场景 |
|---|---|---|---|
| 小（128-512B） | 低 | 差（头部开销大） | 实时直播 |
| 大（4096-60000B） | 高 | 好（头部开销小） | 点播、高带宽 |
实际开销对比（5000字节消息）：
| chunk_size | Chunk数量 | 头部开销 | 占比 |
|---|---|---|---|
| 128B | 40个 | 50字节 | 1% |
| 1024B | 5个 | 14字节 | 0.28% |
| 4096B | 2个 | 12字节 | 0.24% |
Q2：多个音视频流怎么处理？
A： 每个流使用不同的CSID：
ini
直播间1: 视频CSID=5, 音频CSID=4
直播间2: 视频CSID=7, 音频CSID=6接收端通过CSID区分，分别维护各自的Message状态。
Q3：为什么Stream ID用小端字节序？
A： Adobe的历史遗留设计错误。RTMP规范中其他所有多字节字段都用大端（网络字节序），只有Message Stream ID使用小端。这被认为是Adobe当年实现时的bug，但因为兼容性原因一直保留到现在。
Q4：Type 0 的时间戳是绝对时间还是相对时间？
A： Type 0 用绝对时间戳 （相对于流开始的毫秒数），Type 1/2 用时间增量（delta）。
| Chunk类型 | 时间戳含义 |
|---|---|
| Type 0 | 绝对时间戳（从0开始累加） |
| Type 1 | 与上一个Message的时间差 |
| Type 2 | 与上一个Message的时间差 |
总结
块流协议解决了TCP单通道传输多种数据时的阻塞问题：
分块传输 ：把大Message拆成128字节的小Chunk
多路复用 ：不同CSID的Chunk交替发送
4种类型 ：Type 0/1/2/3 从完整到无头，节省带宽
状态维护：接收端按CSID分别拼装Message
下一篇
RTMP协议详解（三）：AMF编码
握手完成、数据分块之后，RTMP命令（connect、publish、play）的内容是如何编码的？下一篇将讲解Adobe的私有序列化格式AMF。
