在高频电子领域，铜导体的表面质量直接决定信号传输效率和机械可靠性。铜导体粗糙度 已成为影响5G PCB和高频互连性能的关键因素。传统接触式测量易损伤样品，而光子湾共聚焦显微镜 以非接触方式提供纳米级3D形貌数据，帮助工程师精准量化Sq表面粗糙度 。
铜导体表面粗糙度的重要性
表面粗糙度 远非单纯的外观参数。它与铜导体的服役寿命 、损伤积累 及信号完整性 密切相关。
在动态载荷 环境下，粗糙度增加会加速疲劳裂纹扩展，成为寿命可靠性的重要指示器。同时，在高频应用中，粗糙表面会放大趋肤效应，导致电流路径延长，增加传输损耗。研究显示，铜箔粗糙 度每提升一定水平，高频信号衰减可能显著上升，直接影响5G基站和AI服务器的性能稳定性。
因此，精准监测铜导体表面粗糙度 已成为提升寿命指标 和信号完整性 的核心手段。它帮助工程师从被动检验转向主动预测，降低系统失效风险。
机械应力下铜导体表面损伤特征
铜导体在实际服役中常承受反复弯曲等机械应力。采用EN 50396标准 进行的双滑轮弯曲试验，能有效模拟这一过程。

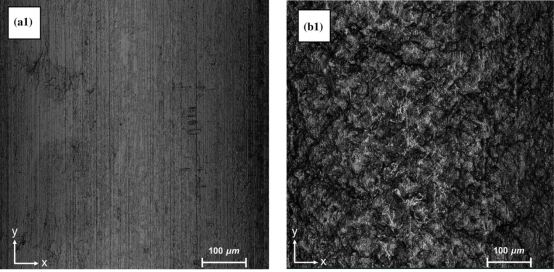

以H07V-U 1.5 mm² 铜导体为例，新状态下表面Sq值为0.2267 µm ，主要可见生产拉丝沟槽。经过587 次弯曲循环直至断裂后，Sq值上升至1.848 µm 。共聚焦三维成像显示，表面出现明显材料挤出和微裂纹。
冶金剖面进一步证实：最大应力集中在表面，导致位错堆积、加工硬化 及材料挤出 。晶界处易形成裂纹，加速损伤累积。
共聚焦显微镜测量铜导体粗糙度的技术原理
共聚焦显微镜测量 采用逐层扫描技术，生成表面三维点云数据。其核心优势在于非接触特性 ，避免样品损伤，同时支持复杂陡峭形貌的高斜率测量。
测量中常用Sq表面粗糙度 参数，按照EN ISO 25178-2标准 计算。该参数基于整个区域高度偏差，较传统Rq 更全面可靠。此外，设备可进行3D表面纹理分析 和角功率谱计算，量化不同方向的结构强度。
表面粗糙度随服役周期的三阶段演变规律

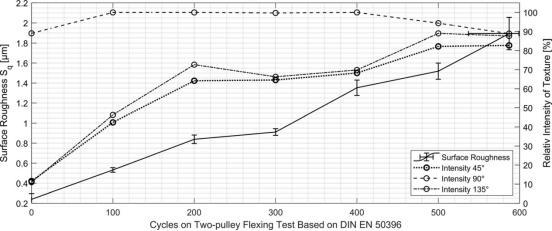

试验数据显示，铜导体粗糙度演变 呈现明显的三阶段特征，是重要的服役寿命指示器 。
第一阶段 （0-200周期）：Sq参数 线性快速增长，主要由初始塑性变形和位错运动驱动。
第二阶段 （200-300周期）：增长放缓 。位错阻挡和加工硬化效应增强，暂时抑制进一步滑移。
第三阶段 （300周期至断裂）：加速上升 。应力集中引发更多材料挤出和裂纹扩展，最终导致失效。
这一非线性规律通过共聚焦定期监测可有效追踪，为预防性维护提供数据支撑。
表面结构45°取向特征及其形成机理
角功率谱分析显示，加载后的铜导体表面在加载方向****±45°处**** 出现显著纹理峰值。
这一表面纹理方向 特征符合Schmid剪切应力理论。在fcc铜晶体中，45°方向剪切应力最大，最易发生位错滑移。微观滑移带在宏观层面表现为定向粗糙度结构，体现了自相似性。
这一视角深化了对损伤过程的理解，也为结合纹理取向评估剩余寿命提供了新维度。
共聚焦检测在5G与精密制造中的应用价值
在5G PCB制造中，铜箔粗糙度 直接影响高频信号趋肤效应和传输损耗。较低粗糙度可显著减少散射损失。一项行业研究显示，采用低粗糙度铜箔可在20 GHz频段将导体损耗降低约17%。
共聚焦检测 克服传统方法的局限，支持非接触 、批量化质量控制。在精密制造中，它助力PCB工艺优化和电缆可靠性评估，推动铜导体质量控制 向智能化升级。
铜导体粗糙度的共聚焦测量，揭示了机械应力下的损伤机理与演变规律。从Sq参数的三阶段变化到45°纹理特征，再到5G高频应用实践，它为非接触表面计量提供了可靠工具。

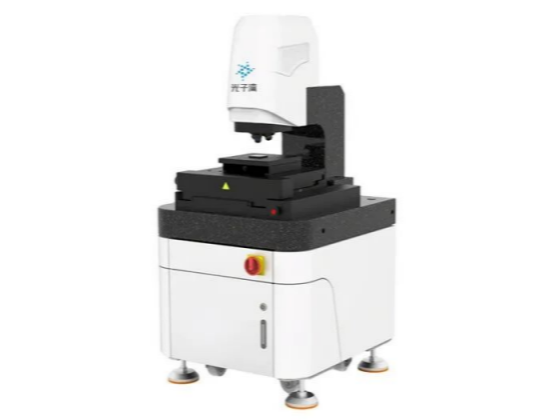

光子湾3D共聚焦显微镜
光子湾3D共聚焦显微镜 是一款用于对各种精密器件及材料 表面，可应对多样化测量场景，符合ISO25178标准 测量，能够快速高效完成亚微米级形貌和表面粗糙度 的精准测量任务，提供值得信赖的高质量数据。
- 超宽视野范围，高精细彩色图像观察
- 提供粗糙度、几何轮廓、结构、频率、功能 等五大分析技术
- 采用针孔共聚焦 光学系统，高稳定性结构设计
- 提供调整位置、纠正、滤波、提取 四大模块的数据处理功能
光子湾共聚焦显微镜 以原位观察与三维成像能力，为精密测量提供表征技术支撑，助力从表面粗糙度与性能分析 的精准把控，成为推动多领域技术升级的重要光学测量工具。
