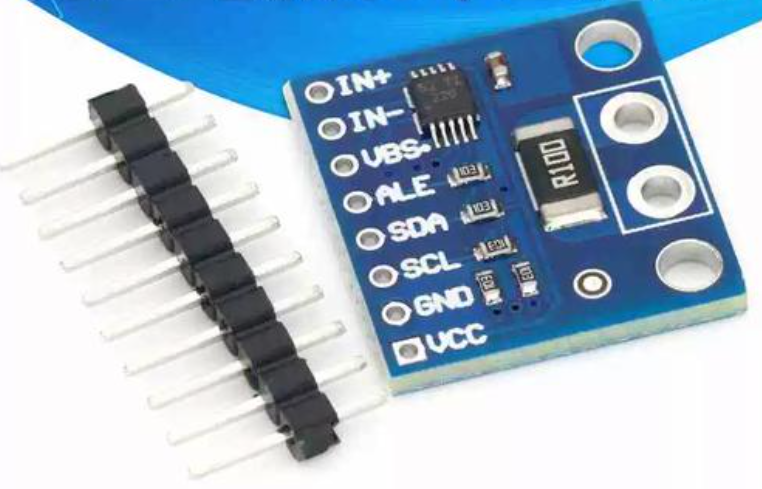

接前一篇文章：INA226芯片资料（4）
二、详细描述
5. 编程
INA226设备的一个重要方面是它不一定测量电流或功率。 该设备测量施加在IN+和IN-输入引脚之间的差分电压以及施加到VBUS引脚的电压。为了使设备报告电流和功率值，用户必须对电流寄存器（04h）的分辨率和应用程序中存在的分流电阻器的值进行编程，以产生施加在输入引脚之间的差分电压。功率寄存器（03h）内部设置为编程Current_LSB的25倍。Current_LSB和分流电阻值都用于计算校准寄存器值，INA226根据测量的分流和母线电压计算相应的电流和功率值。

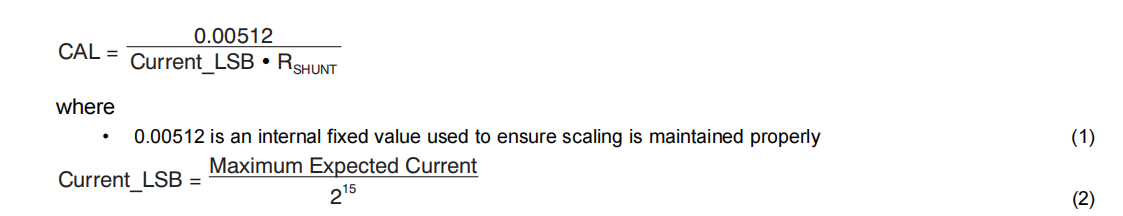

校准寄存器根据方程式1计算。该方程包括术语Current_LSB，它是当前寄存器（04h）的LSB的编程值。用户使用此值将电流寄存器（04h）中的值转换为实际电流（安培）。
电流寄存器（04h）的最高分辨率可以通过使用基于最大预期电流的最小允许Current_LSB来获得，如方程式2所示。
虽然此值可产生最高分辨率，但通常会将Current_LSB的值选择为高于此值的最接近的整数，以简化电流寄存器（04h）和功率寄存器（03h）分别转换为安培和瓦特的过程。RSHUNT项是用于在输入引脚两端产生差分电压的外部分流器的值。
在对校准寄存器进行编程后，电流寄存器（04h）和功率寄存器（03h）根据相应的分流电压和总线电压测量值相应地更新。在校准寄存器编程之前，电流寄存器（04h）和功率寄存器（03h）保持为零。
（1）对校准寄存器进行编程

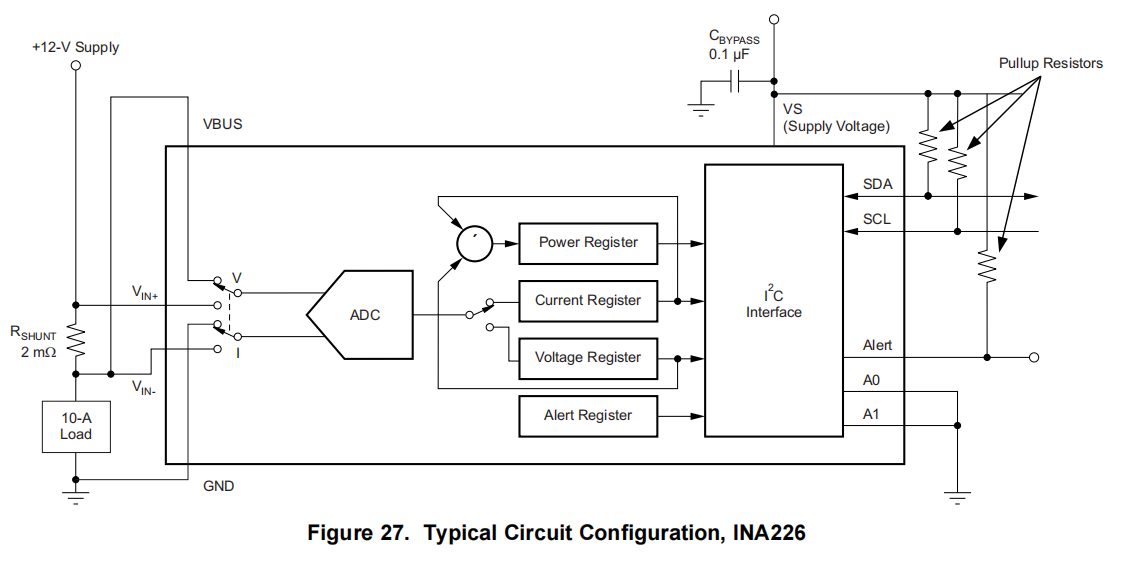

图27显示了标称10-A负载，在2-mΩ分流电阻器上产生20mV的差分电压。
INA226的总线电压在外部VBUS输入引脚处测量，在本例中，该引脚连接到IN-引脚，以测量传输到负载的电压电平。对于本例，VBUS引脚的测量值小于12 V，因为分流电阻器两端的电压降导致IN-引脚的电压为11.98 V。
对于这个例子，假设最大预期电流为15A，使用方程式2计算出current_LSB为457.7μa/bit（15 / 2^15 = 15 / 32768 = 0.000457763671）。
使用500μa/Bit或1mA/Bit的Current_LSB值将大大简化从电流寄存器（04h）和功率寄存器（03h）到安培和瓦特的转换。 对于本例，为Current_LSB选择了1mA/bit的值。将此值用于Current_LSB确实会以少量的分辨率换取用户端更简单的转换过程。在本例中使用方程式1，Current_LSB值为1mA/bit，分流电阻器为2mΩ，得出校准寄存器值为2560或A00h（0.00512 / (0.001 * 0.002) = 2560）。

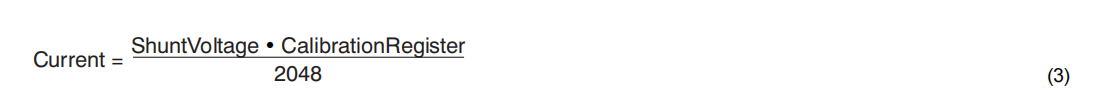

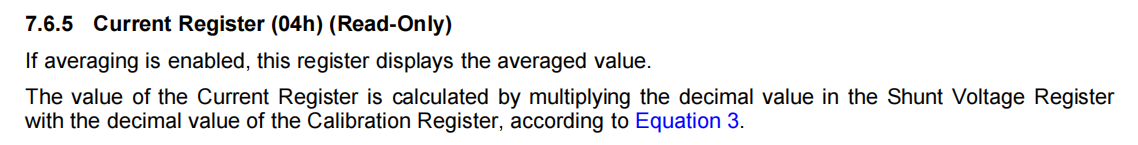

然后，通过将分流电压寄存器（01h）内容的十进制值乘以校准寄存器的十进制值，然后除以2048来计算电流寄存器（04h）。 如方程式3所示：

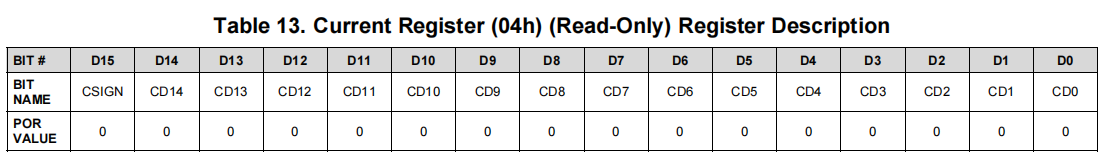

对于这个例子，分流电压寄存器包含一个值8000（表示20mV），该值乘以校准寄存器值2560，然后除以2048，得到电流寄存器（04h）的十进制值10000，即2710h。将该值乘以1mA/位，得到示例中所述的原始10-A电平。

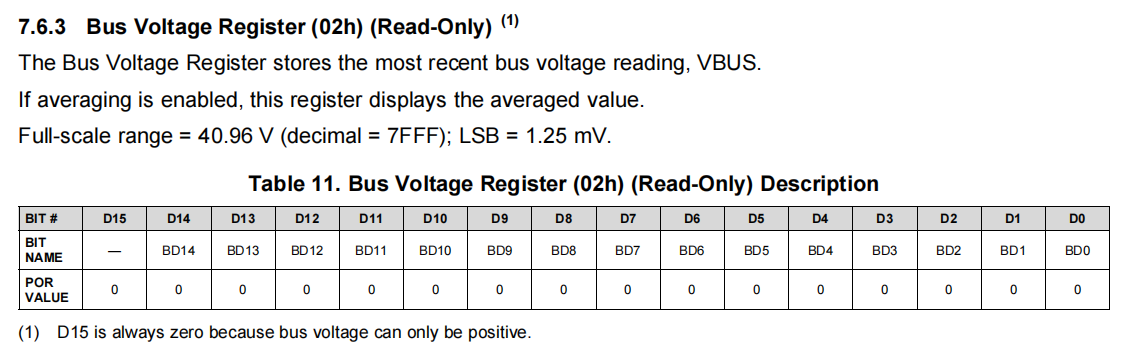

总线电压寄存器（02h）的LSB是固定的1.25 mV/位，这意味着VBUS引脚上存在的11.98 V导致寄存器值为2570h，或十进制等效值为9584。
注意：总线电压寄存器（02h）的MSB始终为零，因为VBUS引脚只能测量正电压。
然后，通过将电流寄存器的十进制值10000乘以总线电压寄存器（02h）的十进制值9584，然后除以20000来计算功率寄存器（03h）。如方程式4所定义：
对于本例，功率寄存器（03h）的结果为12B8h，或十进制等效值4792。将此结果乘以功率LSB（1×10--3 Current_LSB的25倍），功率计算结果为（4792×25 mW/bit），即119.82 W。功率LSB与Current_LSB的固定比率为25。
对于这个例子，编程的1mA/位Current_LSB导致功率LSB为25mW/位。该比率在内部编程，以确保功率计算的缩放在可接受的范围内。手动计算输送到负载的功率将使用11.98 V的总线电压（12 VCM--20 mV分流压降）乘以10 A的负载电流，得出119.8 W的结果。
更多内容请看下回。
