15118标准分析_1:15118通讯过程

文章目录

• 内容简介
• 15118通讯过程
• 初始发波

内容简介

15118通讯过程

简单来说，15118的通讯主要分为6个阶段。

1. CP 5% 占空比PWM，用户触发高阶通讯(high-level communication，HLC)。ISO 15118 or DIN SPEC 70121
2. Signal Level Attenuation Characterization (SLAC)
   to directly pair EV with EVSE and establish communication link
3. SECC Discovery Protocol (SDP) to exchange IP address and port
4. TCP/IPv6 setup
5. SupportedAppProtocol Request/Response is first XML high-level message pair to
   negotiate the charging protocol to use for charging (DIN SPEC 70121 or ISO 15118)
6. DIN SPEC 70121 or ISO 15118 communication sequence initiates and terminates the charging process
7. 5% PWM signal switched off after SessionStop Response message

初始发波

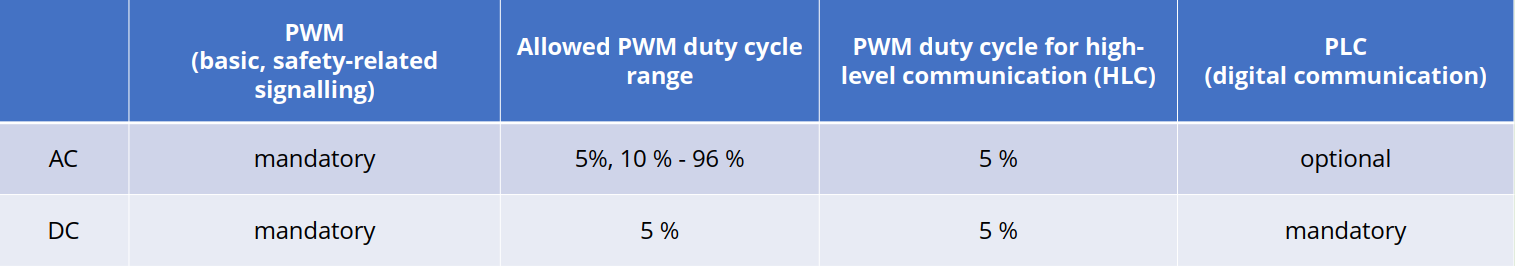

按照ICE61851标准（国标GB18487基本也是相同的逻辑，有细微的差异），对于交流充电桩来说，车桩之间采用CP PWM进行数据交互，在不支持ISO15118的情况下，采用CP占空比进行信息传递。其中，5%的占空比数字通讯，10%-96%的占空比用于告诉车辆当前的可充电电流。

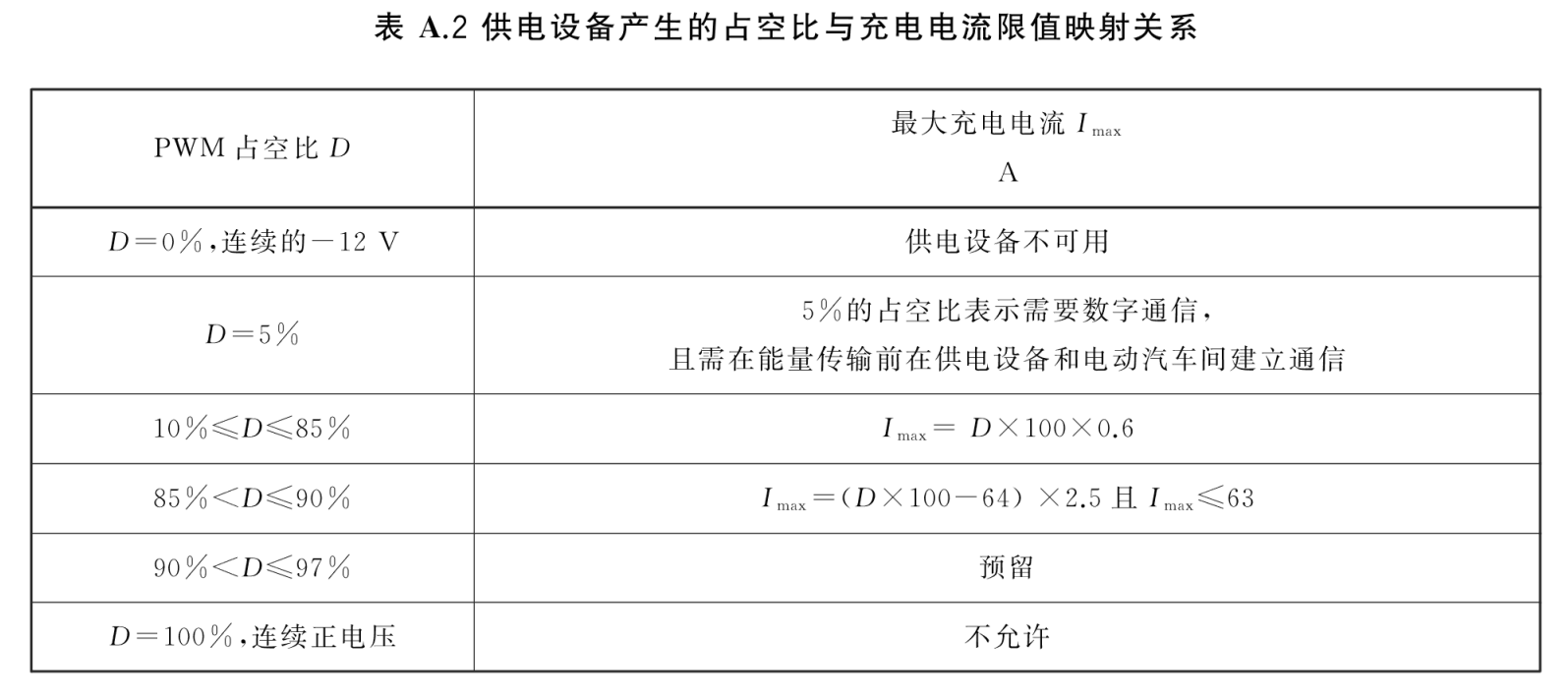

《GBT 18487.1-2023 1》针对红供电设备 CP占空比的描述。
