从A型到B型:V2G双向充放电,正在重构充电桩的漏电保护逻辑

昨日(7月1日),武汉市车网互动(V2G)价格机制正式进入实施阶段。根据湖北省此前发布的试点政策,具备双向充放电能力的新能源汽车,可在电网负荷高峰时段向电网反向送电,用户通过峰谷价差获取收益。

这意味着,新能源汽车正在从传统意义上的"电力消费者",逐步演变为电网中的分布式储能单元。

对于能源系统而言,这是一场商业模式创新;但对于充电基础设施工程师来说,它首先是一场安全架构的升级。因为当充电桩开始支持双向功率流动后,一个长期被认为已经成熟的技术领域------剩余电流保护(RCD)------正在面临新的挑战。

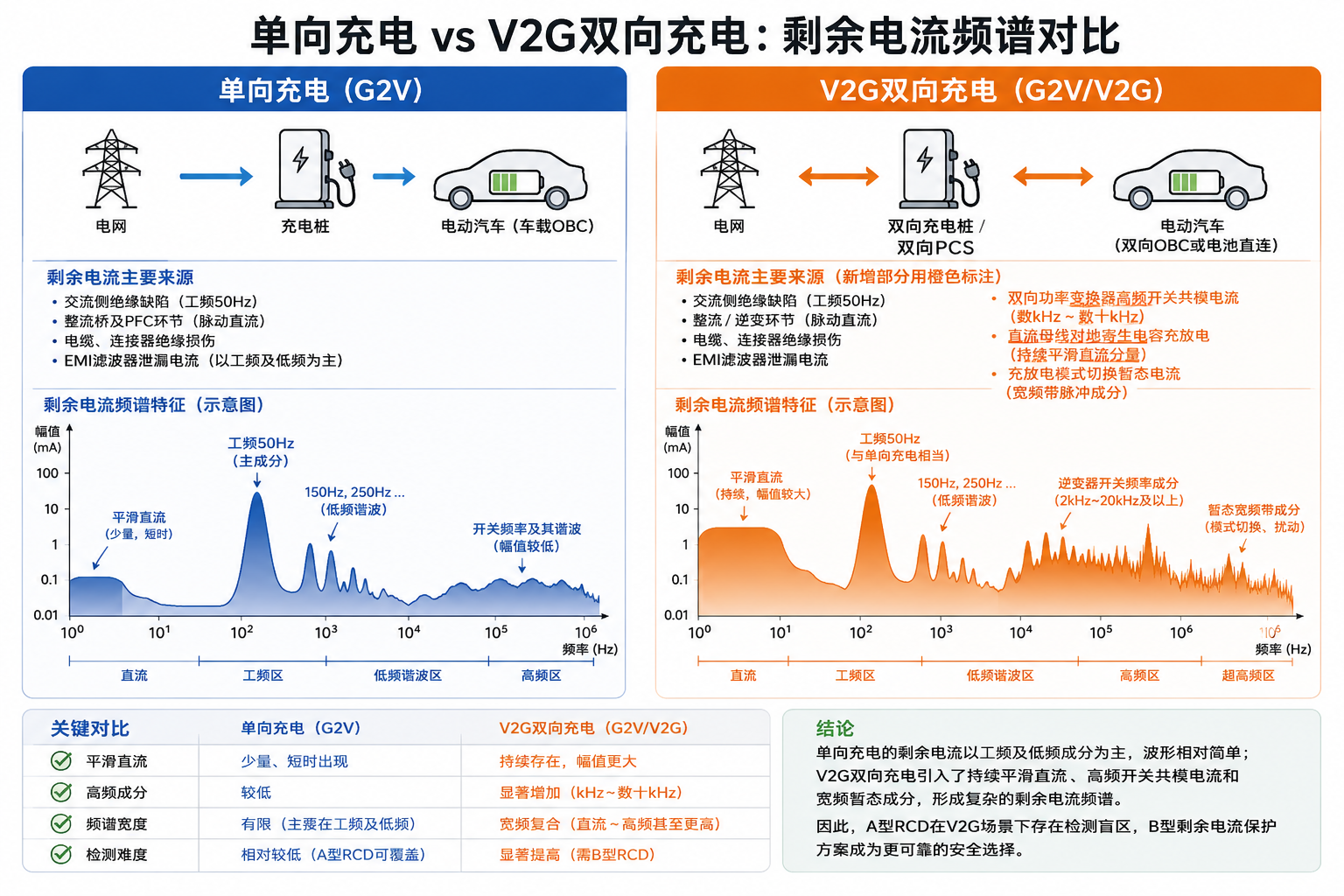

问题的核心不在于功率方向改变,而在于:V2G让剩余电流从"有限波形集合",演变成了"宽频复合频谱"。

单向充电时代:漏电波形是可预期的

传统交流充电场景中,电能流向相对单一:

电网 → 充电桩 → 车载充电机(OBC)→ 动力电池

在这一过程中,剩余电流主要来源于:

  • 充电桩交流侧绝缘缺陷;
  • 车载充电机内部绝缘失效;
  • 充电枪及连接电缆绝缘损伤;
  • EMI滤波器泄漏电流。

这些剩余电流虽然表现形式不同,但其频谱特征总体是可预期的,主要包括:

  • 50Hz工频交流;
  • 全波整流形成的脉动直流;
  • 少量工频谐波成分。

因此,过去十余年中,充电行业形成了成熟的保护体系:

A型RCD + 6mA直流检测模块。

其中:

  • A型RCD负责检测交流及脉动直流故障;
  • 独立6mA检测模块负责监测平滑直流剩余电流。

这种方案兼顾成本、可靠性和法规要求,在传统单向充电场景下已经被广泛验证。

但V2G的出现,改变了这一前提。

当汽车开始向电网送电,剩余电流特征发生了变化

V2G工作时,能量流向变为:

动力电池

双向功率变换器

充电桩

公共电网

无论采用车载双向OBC方案,还是桩侧双向PCS方案,系统都引入了新的剩余电流来源。

第一类:高频开关产生的共模剩余电流

双向功率变换器中的IGBT或SiC MOSFET工作在高频PWM状态。

每一次开关动作,都会产生较大的dv/dt变化率,通过寄生电容形成共模泄漏电流:

功率器件

寄生电容

车体/PE

电网

尤其在800V高压平台中,采用SiC器件后:

  • 开关频率通常达到10kHz以上;
  • dv/dt可达到数十kV/μs;
  • 高频剩余电流分量显著增加。

这些电流既不是传统工频交流,也不是简单脉动直流,而是宽频带复合波形。

第二类:持续存在的平滑直流分量

在V2G运行期间,直流母线长期维持高电压状态。

由于母线与车身、PE之间存在分布电容,系统会形成持续存在的直流泄漏通路,产生平滑直流剩余电流。

与传统充电过程中短暂出现的直流分量不同,V2G场景下,这种平滑直流可能持续数小时。

第三类:模式切换产生的暂态频谱

V2G系统需要频繁响应:

  • 电网调度;
  • 峰谷切换;
  • 功率调节;
  • 充放电模式转换。

这些动态过程会产生宽频带暂态剩余电流,其频谱分布远比传统充电复杂。

因此,对于V2G而言,剩余电流已经不再是单一波形检测问题,而变成了:

工频交流 + 脉动直流 + 平滑直流 + 高频谐波 + 暂态宽频信号的复合检测问题。

为什么A型RCD开始面临挑战?

A型RCD的核心检测元件,是剩余电流互感器(RCT)。

其工作原理基于电磁感应:

  • 交流电流产生交变磁通;
  • 交变磁通在线圈中感应电压;
  • 超过阈值后触发保护动作。

对于:

  • 正弦交流;
  • 脉动直流;

A型RCD能够可靠工作。

但对于平滑直流,情况发生变化。

由于平滑直流不会产生变化磁通,因此A型RCD无法对其进行可靠检测。更严重的是,持续存在的直流分量会使互感器磁芯产生偏磁。

当磁芯逐渐接近饱和状态时,会出现业内常说的"DC Blinding(直流致盲)"现象:

  • 平滑直流本身无法检测;
  • 对其它交流剩余电流的检测能力也会下降;
  • 极端情况下,保护装置可能失去正常动作能力。

在单向充电时代,这种工况相对少见;而在V2G双向运行过程中,其出现概率显著增加。

这也是为什么国际标准体系近年来不断强化对B型剩余电流保护要求的原因之一。

B型剩余电流检测,本质上是在监测整个剩余电流频谱

B型剩余电流保护的设计目标,不再局限于检测某一种特定波形,而是覆盖:

  • 工频交流;
  • 脉动直流;
  • 平滑直流;
  • 高频复合波形;
  • 多种叠加故障模式。

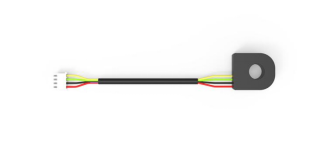

以用于充电桩领域的FR1D系列方案为例,其检测能力覆盖:

  • 平滑直流(DC);
  • 工频交流(AC);
  • 脉动直流;
  • 高频复合剩余电流。

其中,平滑直流动作值典型设计在5mA附近。

这一数值并非简单取自标准限值,而是综合考虑:

  • 法规要求;
  • 温度漂移;
  • 器件离散性;
  • EMC干扰;
  • 背景泄漏电流。

如果动作点过高,可能无法满足法规要求;如果动作点过低,则容易产生误动作。

因此,5mA左右实际上是工程优化后的平衡点。

与此同时,V2G应用还对剩余电流检测提出了新的要求:

  • 更宽的频率响应范围;
  • 更强的抗电磁干扰能力;
  • 更高的环境适应性;
  • 更稳定的长期漂移性能。

这些要求,已经超出了传统A型RCD体系最初的设计边界。

合规要求也正在发生变化

随着V2G逐步进入商业化阶段,充电设备的安全评价体系正在同步升级。

过去,剩余电流保护更多关注:

"能否动作。"

而现在,关注点逐渐转向:

"在复杂工况和强干扰环境下,是否仍然能够可靠动作。"

对于双向充电设备而言,需要面对的已经不仅是常规漏电保护问题,还包括:

  • 高频电磁干扰;
  • 复杂剩余电流频谱;
  • 长时间直流偏置;
  • 极端环境温度;
  • 电网扰动冲击。

这意味着,剩余电流保护方案正在从传统的"功能设计",演变为系统级安全设计。

从"防已知故障"到"防未知工况"

V2G最大的变化,并不是让新能源汽车能够赚钱。

真正的变化在于:

新能源汽车第一次开始大规模参与电网运行。

当数百万辆汽车既是负载,又是电源时,充电桩已经不再只是终端设备,而成为电网安全体系的一部分。

单向充电时代,剩余电流保护面对的是有限、可预期的故障模式。

而V2G时代,保护系统必须面对的是:

未知工况、复合波形和动态频谱。

从这个意义上说,B型剩余电流检测的重要性,并不是一种市场营销概念,而是双向电力电子系统发展到一定阶段后,由系统物理规律所决定的必然结果。

V2G已经开始。

剩余电流保护的逻辑,也正在被重新定义。
