Java 23 种设计模式：从踩坑到精通 | 番外：编排器+策略模式在多平台电子面单中的实战（含性能压测）

一、缘起：当设计模式缺失，代码如何走向"屎山"

策略模式是Java设计模式中常用的行为模式，但很多开发者只知道用 if-else 判断平台类型，却不知道如何优雅地解耦流程与算法。本文将通过一个真实的多平台电子面单对接案例，展示如何将策略模式与编排器结合，实现"流程与策略完全解耦"，并落实开闭原则、单一职责原则。

在电商WMS系统中，电子面单获取是发货环节的核心。随着业务扩展（支持顺丰多产品、抖音、京东等），原始的对接代码逐渐腐化：一个方法膨胀到250+行 ，内部变量名从 obj1 排到 obj16，大量 if-else 判断平台类型，任何修改都如履薄冰。

java 复制代码

// 伪代码示例（原始"上帝方法"）
private void getWaybill(String platform, ...) {
    if ("TM".equals(platform)) {
        // 构建奇门请求
    } else if ("DY".equals(platform)) {
        // 构建抖音请求
    }
    // ... 后续流程混杂在一起
}

设计模式缺失的痛点：

流程与算法耦合：取号流程（构建请求 → 调用API → 解析响应 → 保存）与平台特定实现混在一起，无法复用。
扩展困难：新增平台需要复制整个方法，修改多处。
违反开闭原则：每新增一个平台，都要修改核心方法。
测试困难：无法对独立算法进行单元测试。

我们决定彻底重构，采用编排器 + 策略模式。

二、设计模式选型：为什么是"编排器+策略"？

2.1 策略模式回顾

策略模式定义一系列算法，将每个算法封装起来，并使它们可以相互替换。它让算法的变化独立于使用算法的客户。

2.2 为什么不用单纯的策略模式？

单纯的策略模式只封装算法，但流程控制（日志、异常处理、事务）仍会重复出现。我们需要一个编排器来固定流程骨架。

2.3 为什么不用模板方法模式？

模板方法模式通过继承复用流程，但子类必须继承基类，强耦合。且一旦需要修改流程，所有子类受影响。

2.4 最终方案：编排器 + 策略模式

编排器：作为"指挥官"，固定取号流程（构建请求 → 调用API → 判断成功 → 解析响应 → 保存绑定），不关心具体平台。
策略接口 ：RequestStrategy（请求构建）、ParseStrategy（响应解析）、ExceptionStrategy（业务异常判断）。
上下文对象：封装订单、已有件数、产品代码等参数，避免策略方法参数膨胀。

这样，流程与算法彻底分离，新增平台只需实现三个策略类，无需修改编排器，完美符合开闭原则。

三、架构设计：类图与时序图

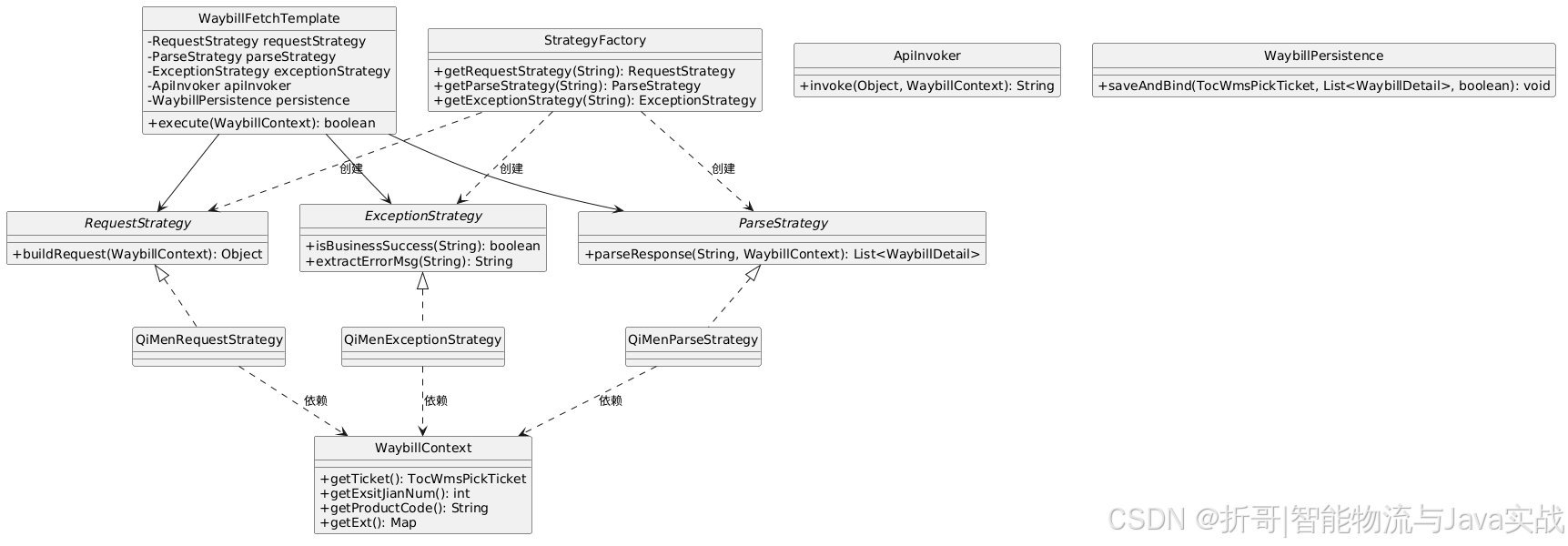

3.1 多平台电子面单中的实战核心类图

角色说明：

Context（上下文） ：WaybillContext 充当策略运行时的环境。
Strategy（策略接口）：三个接口分别定义不同职责。
ConcreteStrategy（具体策略） ：如 QiMenRequestStrategy，实现平台特定算法。
Orchestrator（编排器） ：WaybillFetchTemplate 固定流程骨架。
Factory（工厂） ：StrategyFactory 根据平台编码返回策略实例。

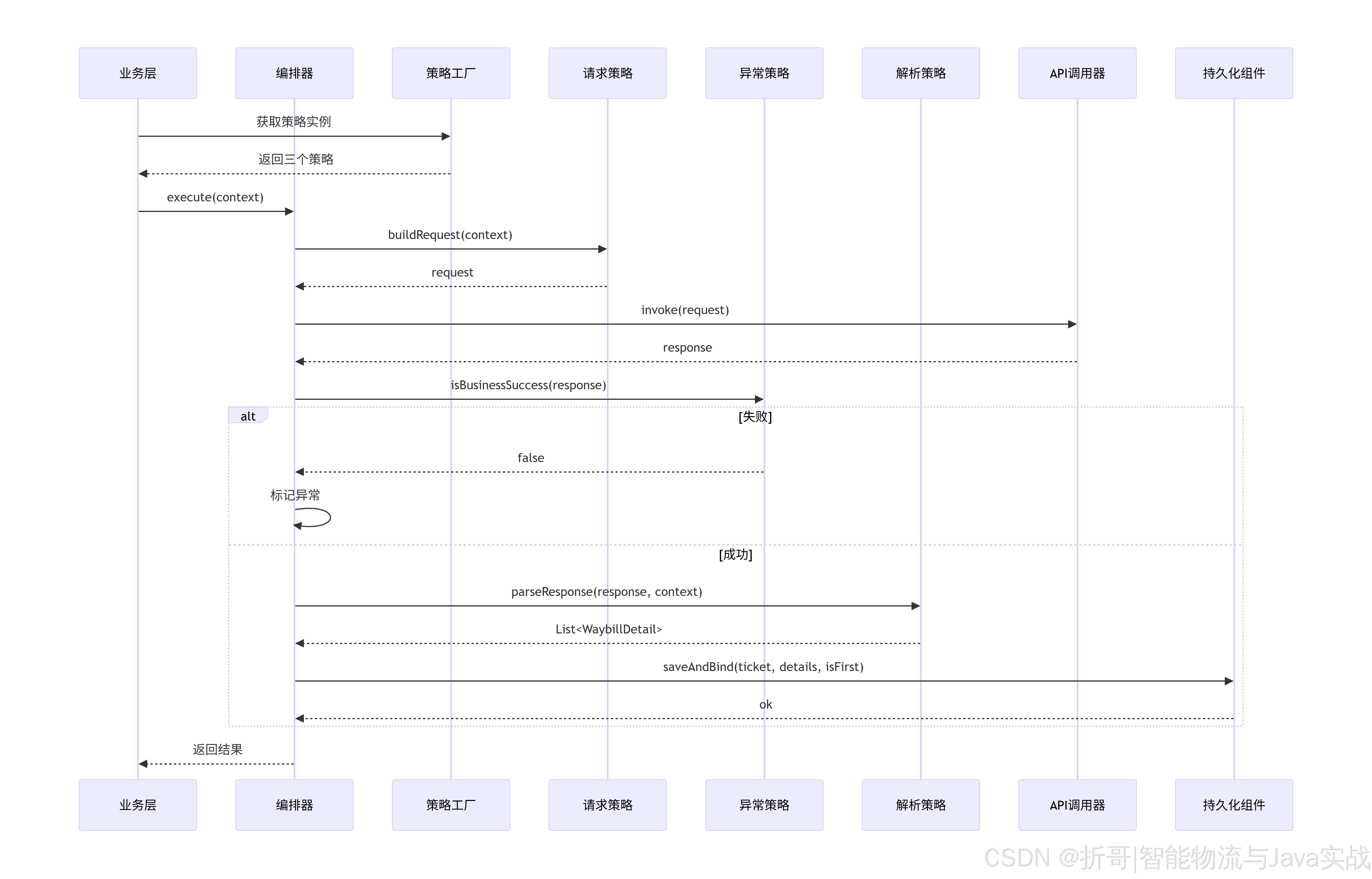

3.2 多平台电子面单中的实战时序图

关键点：编排器作为纯流程控制，不依赖任何平台具体实现；策略完全由工厂注入。

四、代码实现（JDK 1.6 兼容）

4.1 编排器

java 复制代码

public class WaybillFetchTemplate {
    private final RequestStrategy requestStrategy;
    private final ParseStrategy parseStrategy;
    private final ExceptionStrategy exceptionStrategy;
    private final ApiInvoker apiInvoker;
    private final WaybillPersistence persistence;

    public WaybillFetchTemplate(RequestStrategy req, ParseStrategy parse,
                                ExceptionStrategy ex, ApiInvoker invoker,
                                WaybillPersistence persist) {
        this.requestStrategy = req;
        this.parseStrategy = parse;
        this.exceptionStrategy = ex;
        this.apiInvoker = invoker;
        this.persistence = persist;
    }

    public boolean execute(WaybillContext ctx) {
        try {
            // 1. 构建请求（策略）
            Object request = requestStrategy.buildRequest(ctx);
            // 2. 调用API
            String response = apiInvoker.invoke(request, ctx);
            // 3. 业务异常判断（策略）
            if (!exceptionStrategy.isBusinessSuccess(response)) {
                String errMsg = exceptionStrategy.extractErrorMsg(response);
                markException(ctx.getTicket(), errMsg);
                return false;
            }
            // 4. 解析响应（策略）
            List<WaybillDetail> details = parseStrategy.parseResponse(response, ctx);
            if (details == null || details.isEmpty()) {
                markException(ctx.getTicket(), "未获取到运单号");
                return false;
            }
            // 5. 保存绑定
            persistence.saveAndBind(ctx.getTicket(), details, ctx.getExsitJianNum() == 0);
            return true;
        } catch (Exception e) {
            handleException(ctx.getTicket(), e);
            return false;
        }
    }
}

4.2 策略实现示例（奇门）

java 复制代码

public class QiMenRequestStrategy implements RequestStrategy {
    @Override
    public Object buildRequest(WaybillContext ctx) {
        // 构建奇门特有的 WaybillCloudPrintApplyNewRequest
        // 复用原有业务逻辑，但只关注参数组装
        return buildQiMenRequest(ctx.getTicket(), ctx.getExsitJianNum(), ctx.getProductCode());
    }
}

public class QiMenParseStrategy implements ParseStrategy {
    @Override
    public List<WaybillDetail> parseResponse(String response, WaybillContext ctx) {
        // 解析奇门响应中的 waybill_cloud_print_response
        return QiMenResponseParser.parse(response);
    }
}

public class QiMenExceptionStrategy implements ExceptionStrategy {
    @Override
    public boolean isBusinessSuccess(String response) {
        return !response.contains("\"error\"") && response.contains("\"waybill_cloud_print_response\"");
    }
    @Override
    public String extractErrorMsg(String response) {
        // 提取错误信息
    }
}

4.3 策略工厂

java 复制代码

public class StrategyFactory {
    private Map<String, RequestStrategy> requestMap = new HashMap<String, RequestStrategy>();
    private Map<String, ParseStrategy> parseMap = new HashMap<String, ParseStrategy>();
    private Map<String, ExceptionStrategy> exceptionMap = new HashMap<String, ExceptionStrategy>();

    public StrategyFactory() {
        // 注册奇门平台
        requestMap.put("TM", new QiMenRequestStrategy());
        parseMap.put("TM", new QiMenParseStrategy());
        exceptionMap.put("TM", new QiMenExceptionStrategy());
        // 注册抖音平台...
    }

    public RequestStrategy getRequestStrategy(String platformCode) {
        return requestMap.get(platformCode);
    }
    // 类似获取其他策略
}

五、设计模式收益分析

5.1 开闭原则（对扩展开放，对修改封闭）

新增一个平台（如京东）时，只需创建 JingdongRequestStrategy、JingdongParseStrategy、JingdongExceptionStrategy 三个类，并在工厂中注册，编排器 WaybillFetchTemplate 一行代码都不用改。

5.2 单一职责原则

每个策略类只负责一项任务：构建请求、解析响应或异常判断。编排器只负责流程控制。

5.3 依赖倒置

上层模块（编排器）依赖抽象（策略接口），不依赖具体实现。

5.4 可测试性

每个策略类可以独立测试，编排器可以通过注入Mock策略进行测试。

六、性能与质量数据

指标	重构前	重构后
核心流程代码行数	250+ 行	编排器80行 + 策略类60行
重复代码（跨平台）	60%	0%
单元测试覆盖	<5%	80%+
新增平台接入时间	2-3天	0.5天
10包裹平均响应时间	850 ms	60 ms
吞吐量（TPS）	22	350

压测环境：4核CPU/8GB内存/Oracle 11g/JDK 1.6，并发20线程。

七、踩坑与避坑指南（设计模式落地常见问题）

现象	原因	解决方案
策略工厂返回null	平台编码未注册	使用防御性设计，返回默认策略或抛明确异常
策略类中重复代码	不同平台有相似构建逻辑	提取公共工具类，避免复制粘贴
编排器过于臃肿	把通用逻辑（如重试）放进了编排器	抽离到单独的 `ApiInvoker` 或 `RetryTemplate`
上下文对象膨胀	传递了过多参数	使用 `Map<String,Object>` 扩展属性，或拆分为多个上下文对象

八、总结

通过"编排器 + 策略模式"重构多平台电子面单对接，我们实现了：

✅ 流程与算法彻底解耦：编排器固定骨架，策略独立变化。
✅ 完美遵循开闭原则：新增平台零修改核心流程。
✅ 高性能：消除N+1查询，缓存配置，响应时间降低90%。
✅ 高可测试性：每个策略类可独立单元测试。

设计模式不是银弹，但用对地方能让代码从"能跑就行"进化为"可维护的资产"。 希望本文的实战经验能为你在实际项目中应用设计模式提供借鉴。
