一、实验基本信息

实验名称：SDN 基本应用实践 ------ 基于 OpenDaylight 控制器实现负载均衡
实验环境
- 控制器：OpenDaylight（ODL）
- 仿真工具：Mininet、Open vSwitch（OVS）
- 编程语言：Python
- 通信协议：OpenFlow13
实验目的
1. 掌握 OpenDaylight 启动、Karaf 控制台插件安装流程；
2. 学会使用 Mininet 自定义拓扑，远程连接 ODL 控制器；
3. 验证交换机与 ODL 控制器的 OpenFlow 通道连通性；
4. 基于 ODL RESTCONF 接口下发流表，实现多主机负载均衡转发；
5. 理解 SDN 集中式控制、流表下发、流量调度的核心原理。

二、实验原理

SDN 架构 SDN 将控制平面与数据平面解耦，OpenDaylight 作为集中式控制器，通过 OpenFlow 协议管控底层 OVS 交换机；上层可通过 RESTCONF API 向控制器下发流表规则，自定义流量转发逻辑。
负载均衡思路 本实验拓扑：1 台交换机s1连接 4 台主机h1(10.0.0.1)、h2(10.0.0.2)、h3(10.0.0.3)、h4(10.0.0.4)；以h1作为客户端，h2/h3/h4作为后端业务服务器；控制器通过周期性 / 分片下发差异化流表，将h1的访问流量轮流调度至三台后端主机，实现简易轮询负载均衡。
关键组件
- OVSDB 插件：ODL 对接 Open vSwitch 的南向组件；
- OpenFlow 插件：实现 OpenFlow13 协议交互；
- RESTCONF：北向接口，Python 通过 HTTP 调用下发流表；
- DLUX：ODL 可视化 Web 管理界面。

三、实验步骤

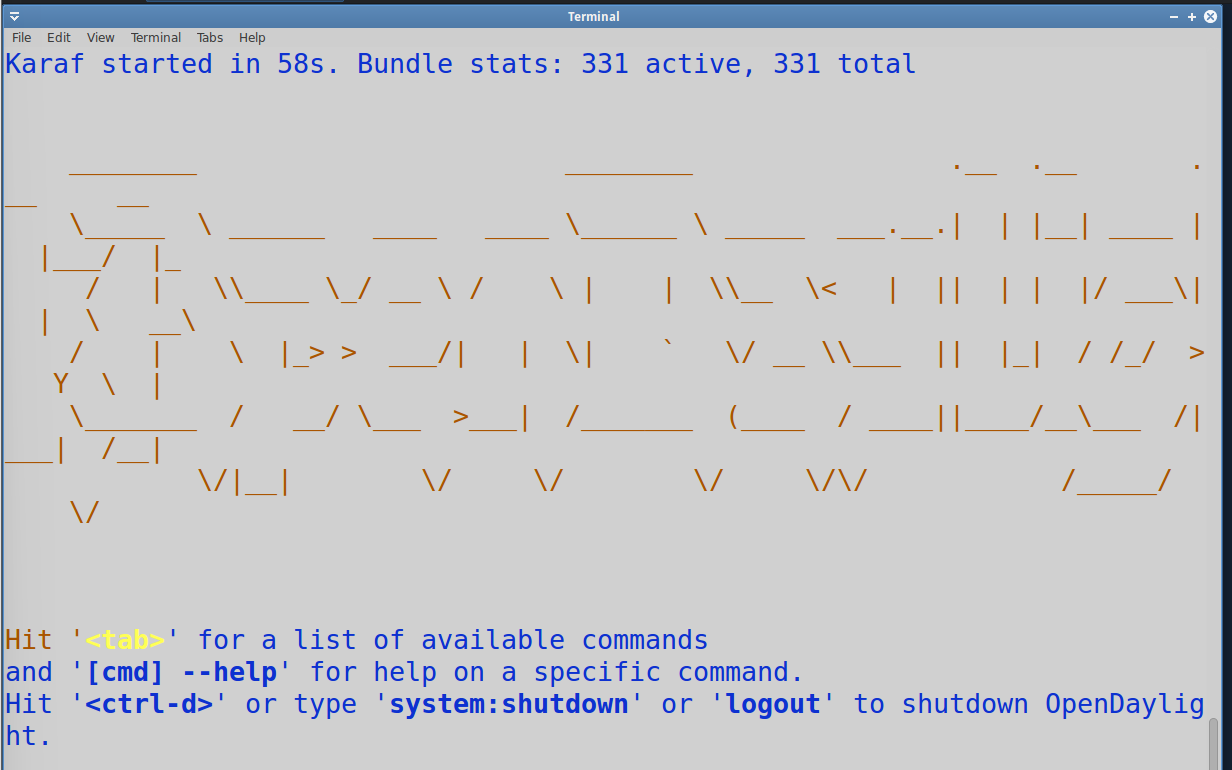

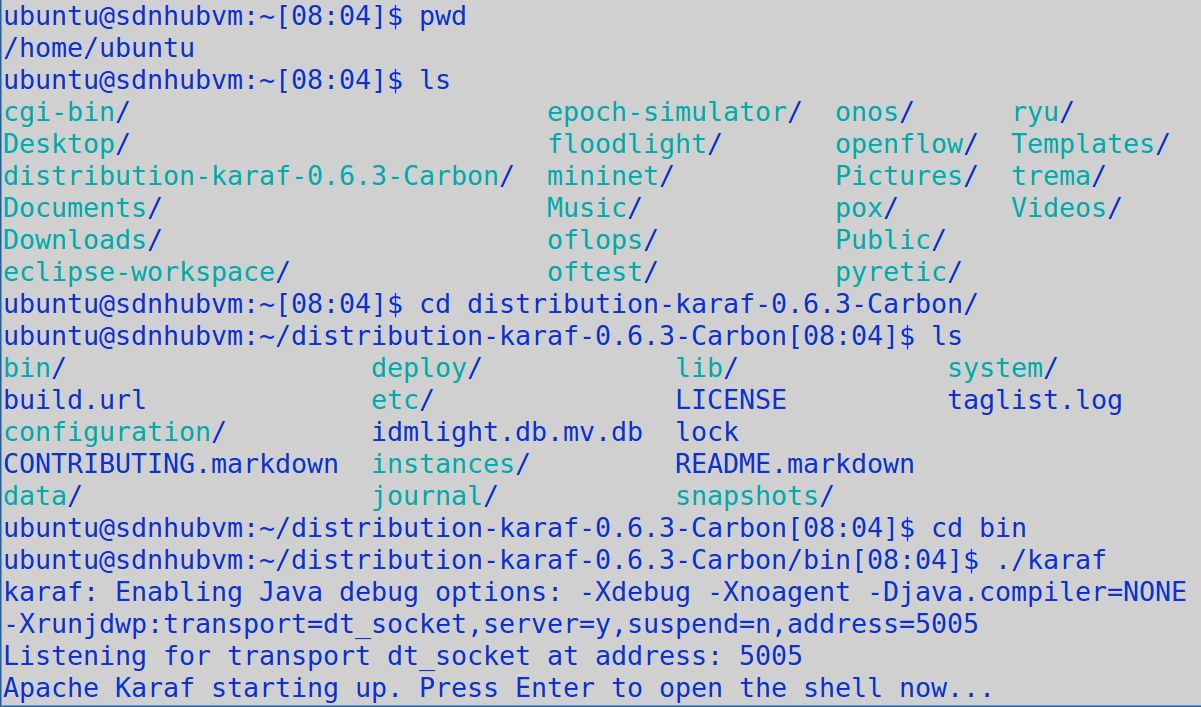

步骤 1：启动 OpenDaylight 并安装 Karaf 插件

bash

运行

复制代码

./karaf

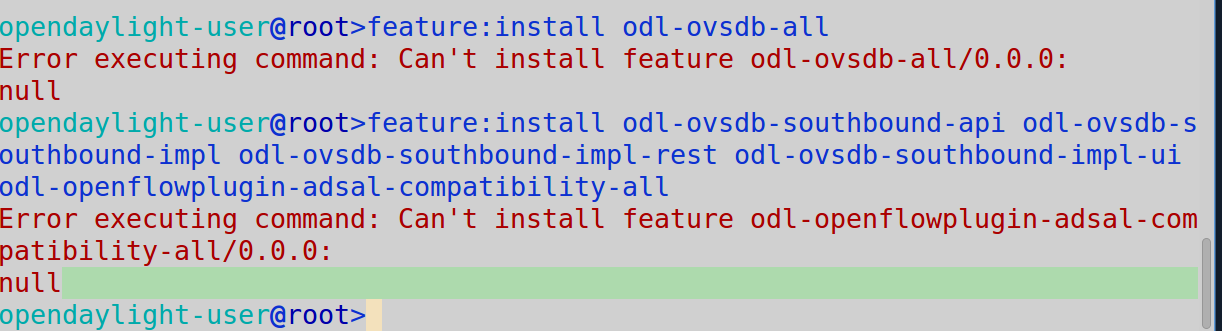

在 Karaf 控制台依次安装实验所需插件（1）安装 OVSDB 全套组件

plaintext

复制代码

feature:install odl-ovsdb-all
feature:install odl-ovsdb-southbound-api odl-ovsdb-southbound-impl odl-ovsdb-southbound-impl-rest odl-ovsdb-southbound-impl-ui odl-openflowplugin-adsal-compatibility-all

（2）安装 RESTCONF 北向接口

plaintext

复制代码

feature:install odl-restconf

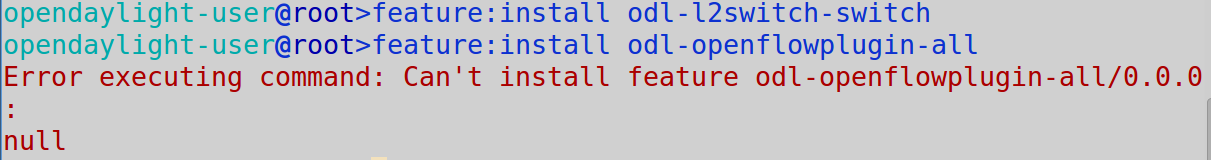

（3）安装 L2 交换与 OpenFlow 核心功能

plaintext

复制代码

feature:install odl-l2switch-switch
feature:install odl-openflowplugin-all

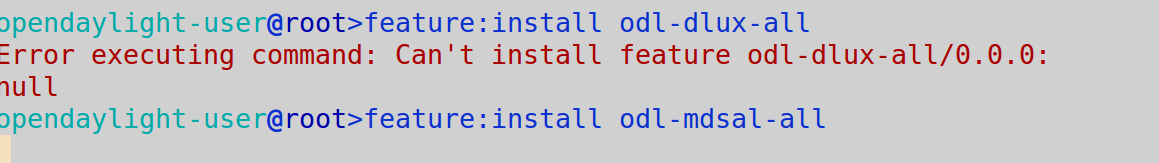

（4）安装 Web 可视化 DLUX 与 MD-SAL 数据存储层

plaintext

复制代码

feature:install odl-dlux-all
feature:install odl-mdsal-all

等待所有插件安装完成，无报错即控制器就绪，ODL 默认监听 OpenFlow 端口6633。

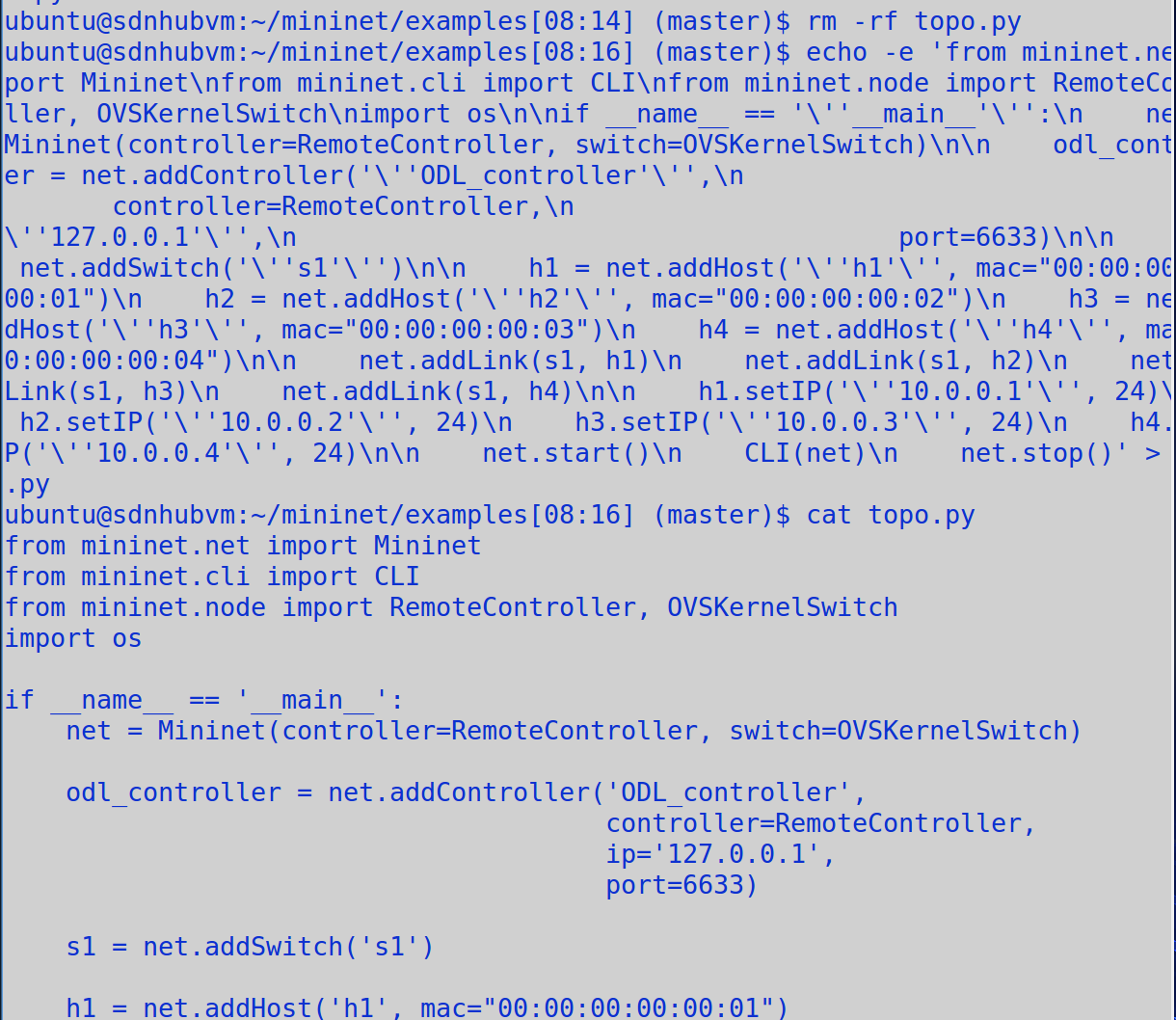

步骤 2：编写 Mininet 自定义拓扑脚本（topo.py）

实现单交换机连接 4 台主机，远程对接本机 ODL 控制器（127.0.0.1:6633），拓扑代码：

python

echo -e 'from mininet.net import Mininet\nfrom mininet.cli import CLI\nfrom mininet.node import RemoteController, OVSKernelSwitch\nimport os\n\nif name == '\''main'\'':\n net = Mininet(controller=RemoteController, switch=OVSKernelSwitch)\n\n odl_controller = net.addController('\''ODL_controller'\'',\n controller=RemoteController,\n ip='\''127.0.0.1'\'',\n port=6633)\n\n s1 = net.addSwitch('\''s1'\'')\n\n h1 = net.addHost('\''h1'\'', mac="00:00:00:00:00:01")\n h2 = net.addHost('\''h2'\'', mac="00:00:00:00:02")\n h3 = net.addHost('\''h3'\'', mac="00:00:00:00:03")\n h4 = net.addHost('\''h4'\'', mac="00:00:00:00:04")\n\n net.addLink(s1, h1)\n net.addLink(s1, h2)\n net.addLink(s1, h3)\n net.addLink(s1, h4)\n\n h1.setIP('\''10.0.0.1'\'', 24)\n h2.setIP('\''10.0.0.2'\'', 24)\n h3.setIP('\''10.0.0.3'\'', 24)\n h4.setIP('\''10.0.0.4'\'', 24)\n\n net.start()\n CLI(net)\n net.stop()' > topo.py

运行

复制代码

from mininet.net import Mininet
from mininet.cli import CLI
from mininet.node import RemoteController, OVSKernelSwitch
import os

if __name__ == '__main__':
    # 初始化网络，指定远程控制器、OVS交换机、OpenFlow13
    net = Mininet(controller=RemoteController, switch=OVSKernelSwitch)
    # 添加ODL远程控制器
    odl_controller = net.addController('ODL_controller',
                                       controller=RemoteController,
                                       ip='127.0.0.1',
                                       port=6633)
    # 添加交换机s1
    s1 = net.addSwitch('s1')
    # 4台主机，指定MAC地址
    h1 = net.addHost('h1', mac="00:00:00:00:00:01")
    h2 = net.addHost('h2', mac="00:00:00:00:00:02")
    h3 = net.addHost('h3', mac="00:00:00:00:00:03")
    h4 = net.addHost('h4', mac="00:00:00:00:00:04")
    # 建立交换机与主机链路
    net.addLink(s1, h1)
    net.addLink(s1, h2)
    net.addLink(s1, h3)
    net.addLink(s1, h4)
    # 配置主机IP网段10.0.0.0/24
    h1.setIP('10.0.0.1', 24)
    h2.setIP('10.0.0.2', 24)
    h3.setIP('10.0.0.3', 24)
    h4.setIP('10.0.0.4', 24)
    # 启动网络
    net.start()
    # 进入Mininet交互CLI
    CLI(net)
    # 退出后销毁网络
    net.stop()

步骤 3：运行拓扑、验证网络基础连通性

执行拓扑脚本

bash

运行

复制代码

python topo.py

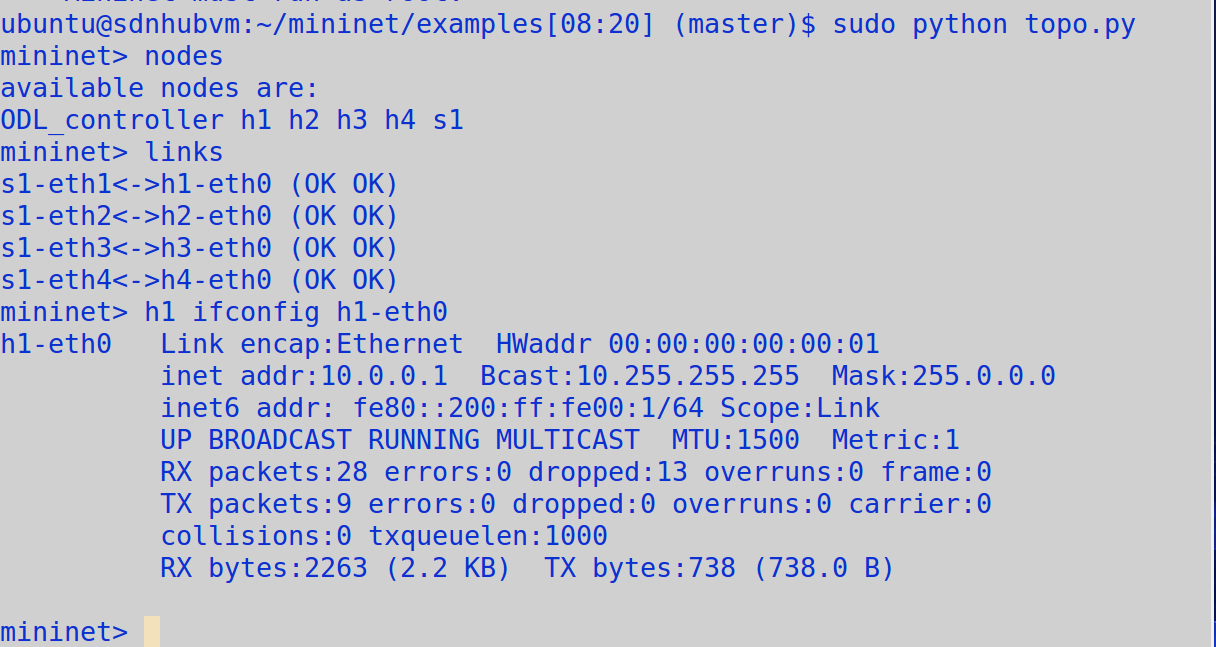

Mininet 内基础验证命令

mininet

复制代码

# 查看所有节点
nodes
# 查看链路状态
links
# 查看h1网卡IP/MAC
h1 ifconfig h1-eth0

执行结果：

节点：ODL_controller h1 h2 h3 h4 s1
四条链路状态均为OK OK；
h1-eth0 IP 为10.0.0.1，MAC 与脚本配置一致。

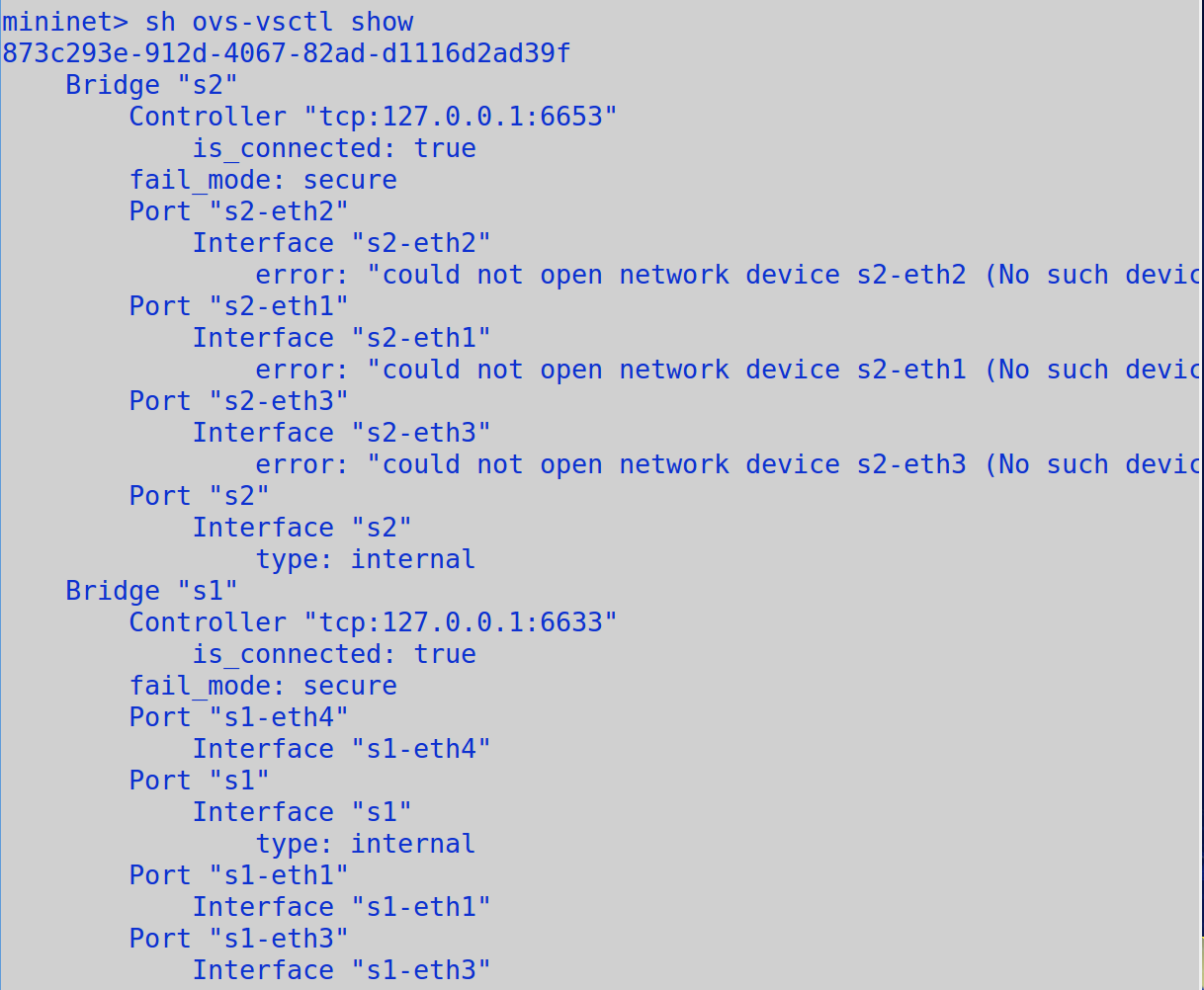

验证 OVS 交换机与 ODL 控制器连接状态

mininet

复制代码

sh ovs-vsctl show

输出关键信息：

plaintext

复制代码

Bridge s1
    Controller "tcp:127.0.0.1:6633"
        is_connected: true

证明交换机s1已成功和 ODL 控制器建立 OpenFlow 长连接，通道正常。

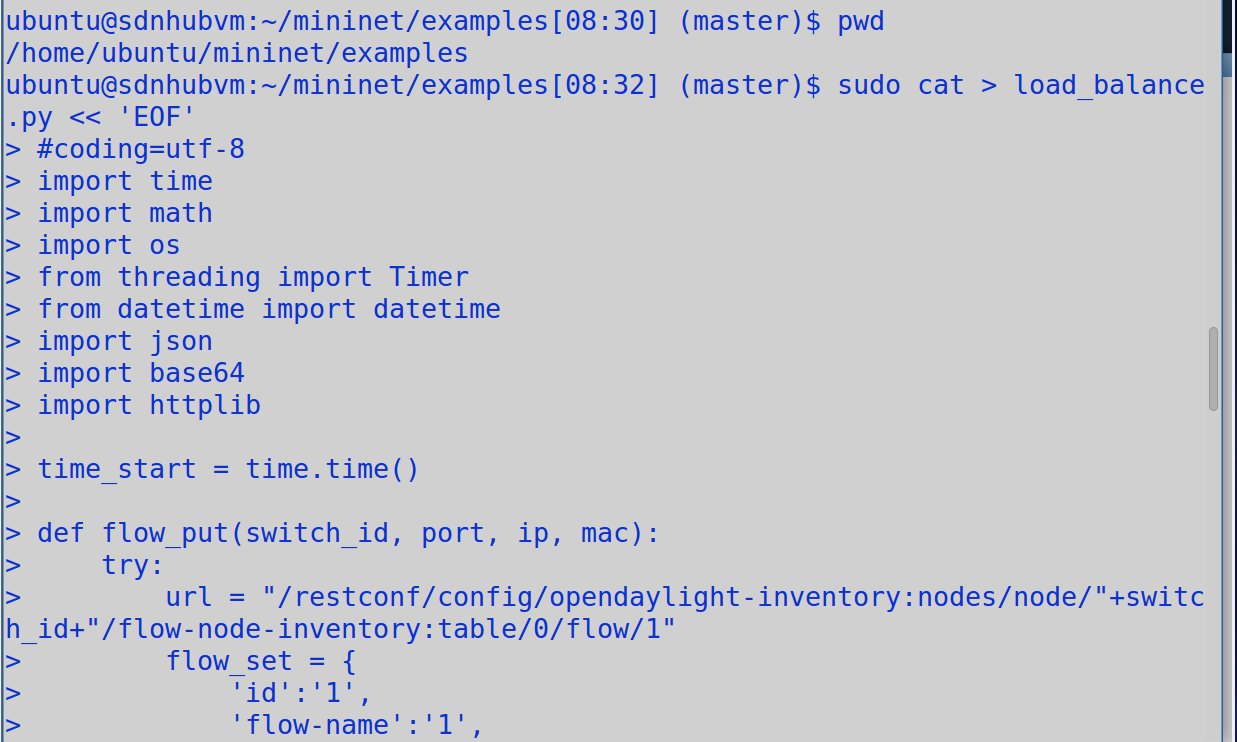

步骤 4：负载均衡控制脚本执行（load_balance.py）

脚本逻辑：调用 ODL RESTCONF 接口，循环下发流表，将 h1 流量轮询导向 h2、h3、h4 三台后端服务器；
运行负载均衡程序：

bash

运行

复制代码

python load_balance.py

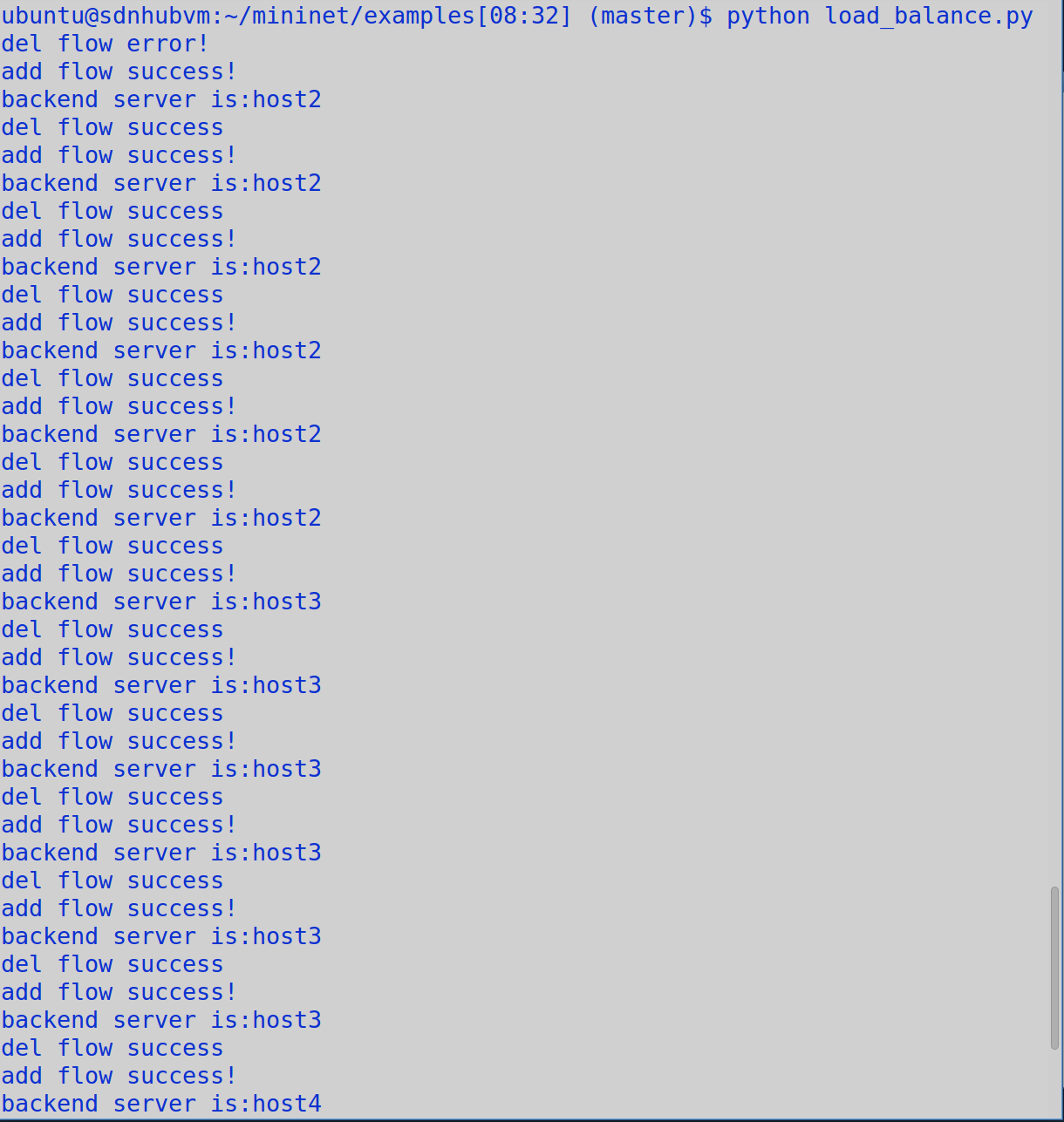

程序输出日志：

plaintext

复制代码

add flow success!
backend server is:host2
add flow success!
backend server is:host2
...
add flow success!
backend server is:host3
...
add flow success!
backend server is:host4

每一条add flow success!代表一条负载均衡转发流表成功写入 ODL 控制器，并同步下发至 OVS 交换机s1。

步骤 5：流量测试验证负载均衡

在 Mininet 中，使用h1持续 ping / 访问后端地址；
通过sh ovs-ofctl dump-flows s1查看交换机流表，可见多条差异化转发规则；
观测数据包走向：h1 的请求流量交替转发至 h2、h3、h4，实现轮询负载分担。

四、实验现象与结果分析

ODL 插件安装结果 Karaf 控制台所有feature:install命令无报错，feature:list可查看插件状态为active，控制器北向 RESTCONF、南向 OpenFlow/OVSDB 服务正常启用。
Mininet 拓扑验证结果

4 台主机、1 台交换机、1 台远程控制器全部正常创建；
所有链路双向通信状态 OK，主机 IP、MAC 与代码预设一致；
ovs-vsctl show输出is_connected: true，交换机与控制器握手成功，控制通道建立完成。

负载均衡脚本执行结果 程序循环输出add flow success!，说明 RESTCONF 接口调用正常，ODL 接收流表并下发至数据平面 OVS；日志交替打印host2/host3/host4，证明控制器按照轮询策略分配后端服务器。
功能验证 下发流表后，客户端 h1 的流量被调度分发至三台后端主机，单台后端不会承载全部访问压力，达成简易负载均衡效果；可通过抓包（tcpdump）或流表统计（ovs-ofctl dump-flows）观测各后端数据包计数均衡增长。

五、关键问题与排错

问题 1：ovs-vsctl show 显示 is_connected: false
- 原因：ODL 未正常启动、OpenFlow 插件未安装、端口 6633 被占用；
- 解决：重启 ODL 重装 openflowplugin 插件，关闭占用 6633 端口程序，确认控制器 IP / 端口填写正确。
问题 2：load_balance.py 执行报 HTTP 404/401
- 原因：odl-restconf 插件未安装、RESTCONF 地址 / 认证错误；
- 解决：重装odl-restconf，核对 ODL 默认账号 admin/admin，确认 API 资源路径无误。
问题 3：拓扑脚本 h4 IP 配置错误
- 原图代码笔误h3.setIP('10.0.0.4')，会导致 h3、h4IP 冲突；
- 解决：修正为h4.setIP('10.0.0.4')。
问题 4：流表下发成功但主机不通
- 原因：流表优先级、匹配域、出端口动作配置错误；
- 解决：检查 RESTCONF 的 JSON 载荷，确认匹配源 IP、目的 IP、转发输出端口与拓扑端口一一对应。

六、实验总结

本次实验完成 OpenDaylight 控制器部署、全套功能插件安装，掌握 Karaf 控制台基础操作；
实现 Mininet 自定义单交换机多主机拓扑，完成 OVS 交换机与 ODL 远程控制器的 OpenFlow 对接；
基于 ODL 北向 RESTCONF 接口开发负载均衡控制脚本，能够动态下发流表实现流量轮询调度；
直观验证 SDN 集中控制优势：无需修改交换机硬件配置，仅通过控制器软件下发规则即可灵活改变流量转发策略，快速实现负载均衡、访问控制等业务逻辑；
拓展思考：本次为简易静态轮询负载均衡，工业场景可扩展为基于服务器 CPU、带宽、连接数的动态权重负载均衡，通过控制器实时采集后端主机状态动态调整流表。

七、实验附图说明

附图 1：ODL Karaf 控制台插件安装指令清单；
附图 2：Mininet 拓扑 Python 完整源码；
附图 3：Mininet nodes/links/ifconfig 拓扑验证输出；
附图 4：ovs-vsctl show 控制器连接状态截图；
附图 5：负载均衡脚本运行流表下发成功日志。
