PS与PL之间的交互

PS与PL之间的交互

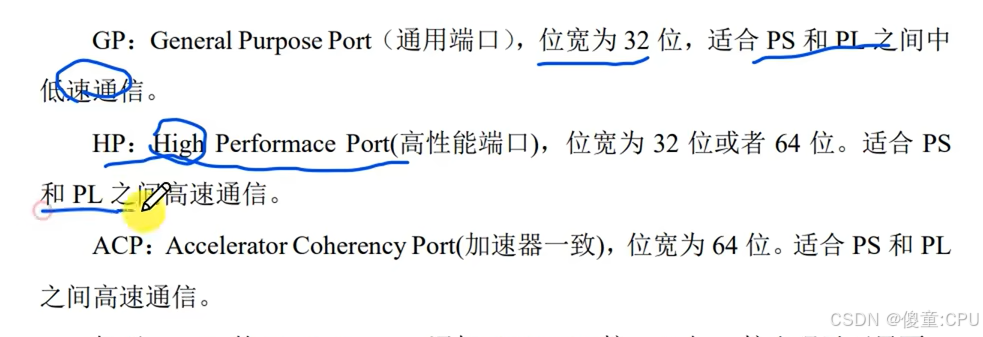

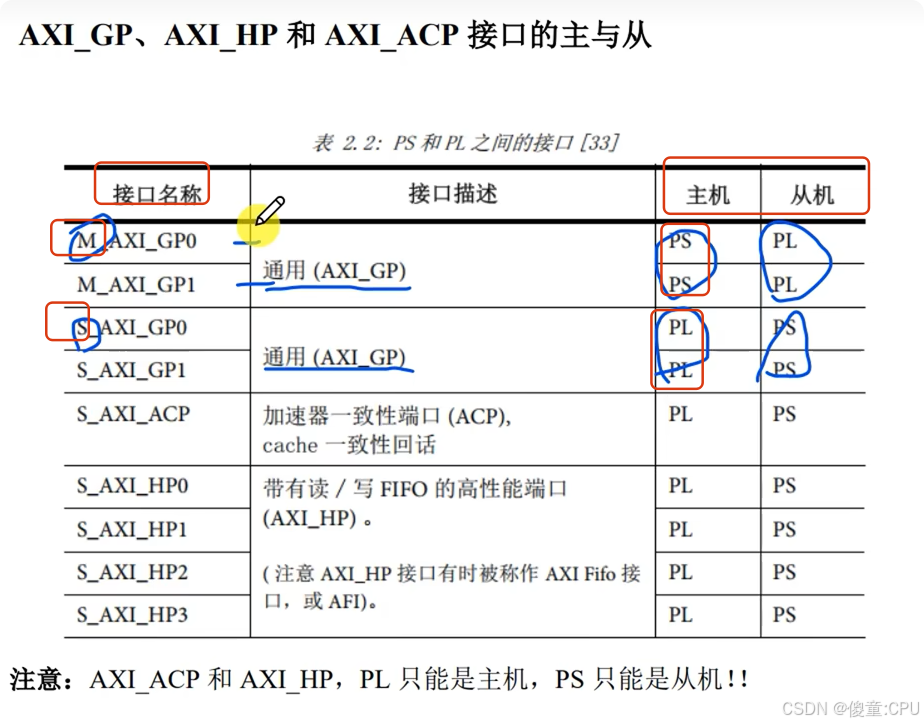

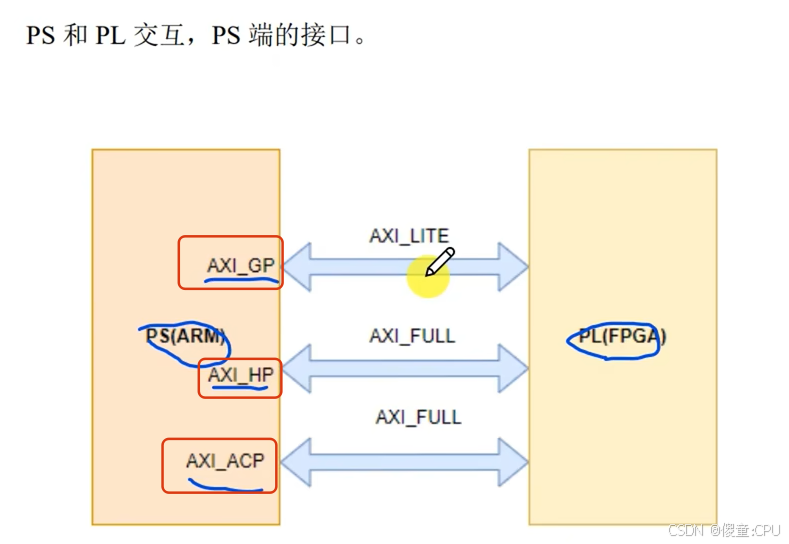

PS与PL之间交互有三个接口:AXI_GP、AXI_HP、AXI_ACP。

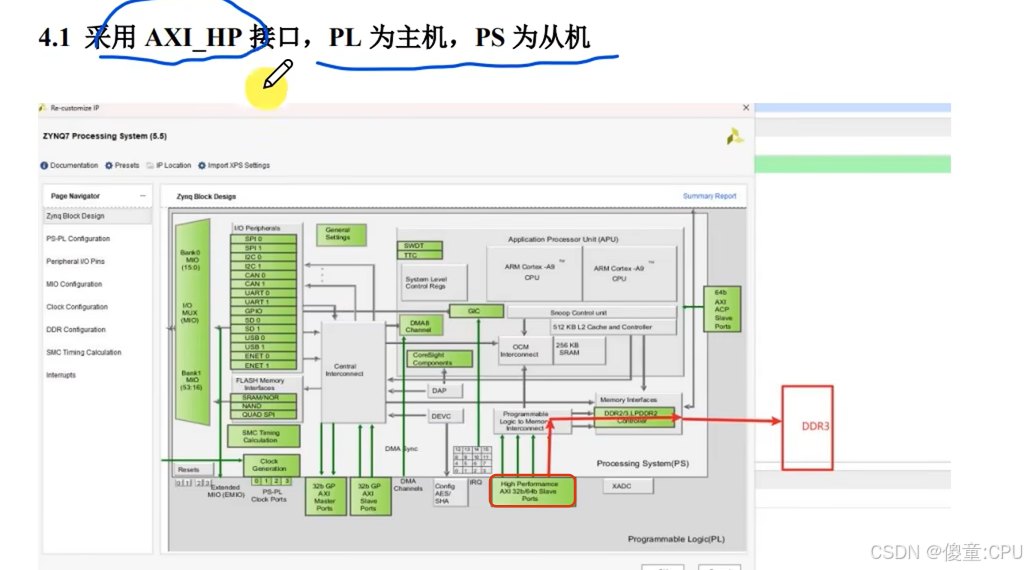

采用AXI_HP接口,PL为主机,PS为从机

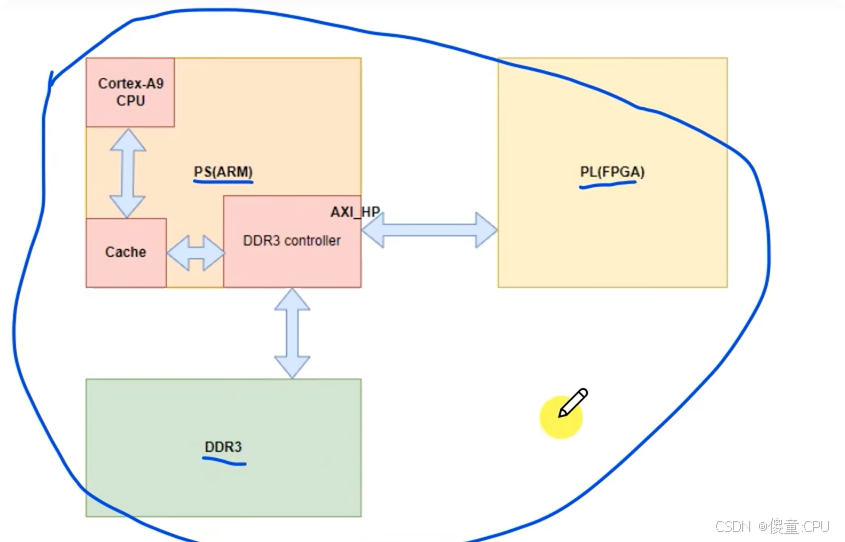

PL 发送给 PS 的数据,通过 AXI HP 接口后,进入 DDR3 控制器,然后写入到 DDR3 里面了。

反过来,PL 也可以通过 AXI HP 接口读取 DDR3 里面的数据。

PS 也可以向 DDR3 写入或者读取数据,DDR3 相对于 PS 而言就是一个外设。

PS 首先将数据写入到 Cache,Cache 里面的数据再写入到 DDR3 contorller,最后到 DDR3。

反过来,PS 也可以从 DDR3 里面读取数据:

PL, 将数据通过 AXI HP 接口写入到 DDR3,PS 再将数据从 DDR3 里面读出来,这样就实现了 PL 与 PS 的数据交互。

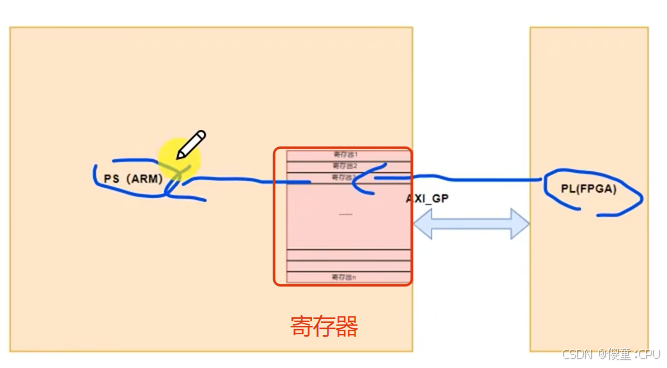

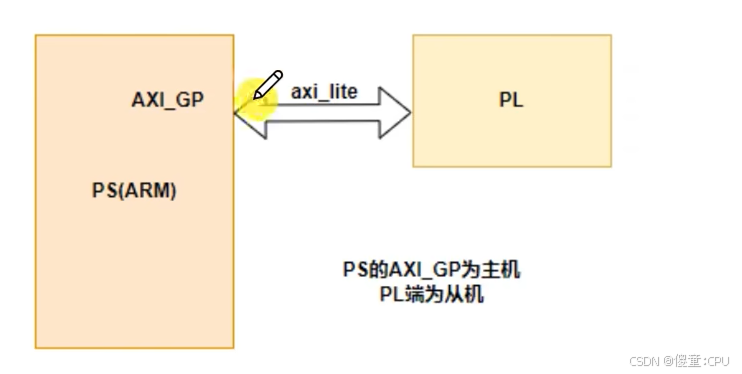

采用AXI_GP接口,PL为从机,PS为主机

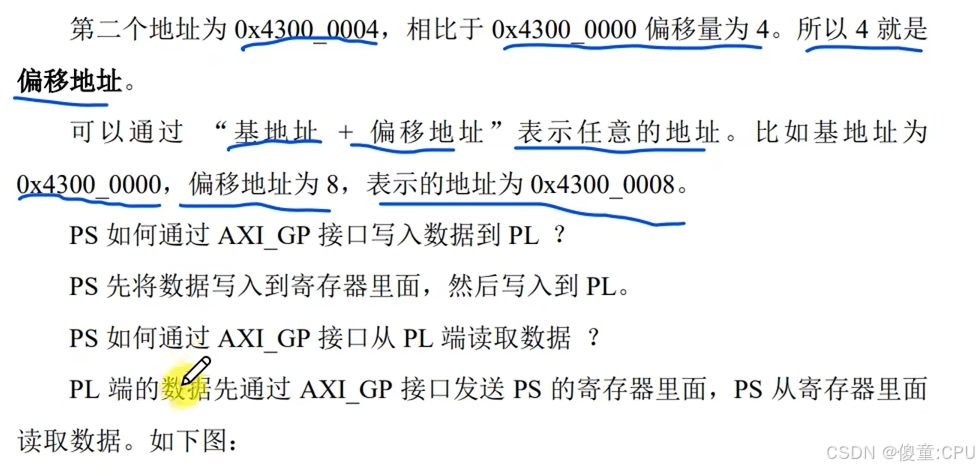

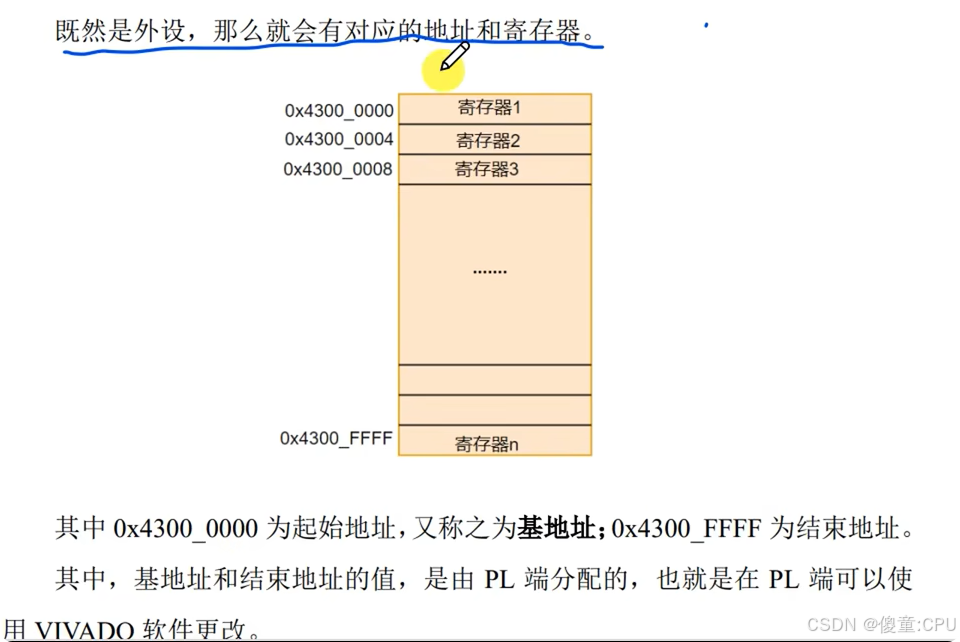

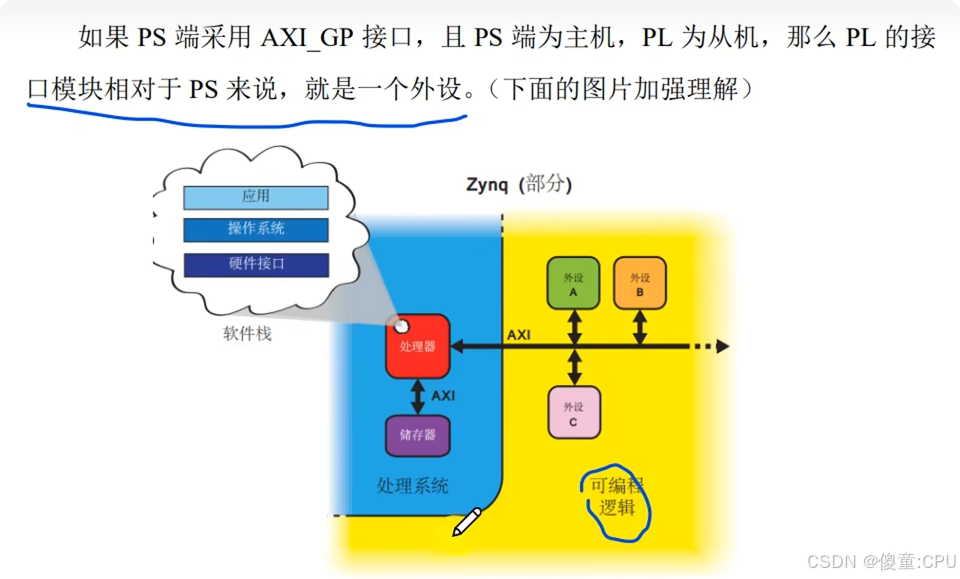

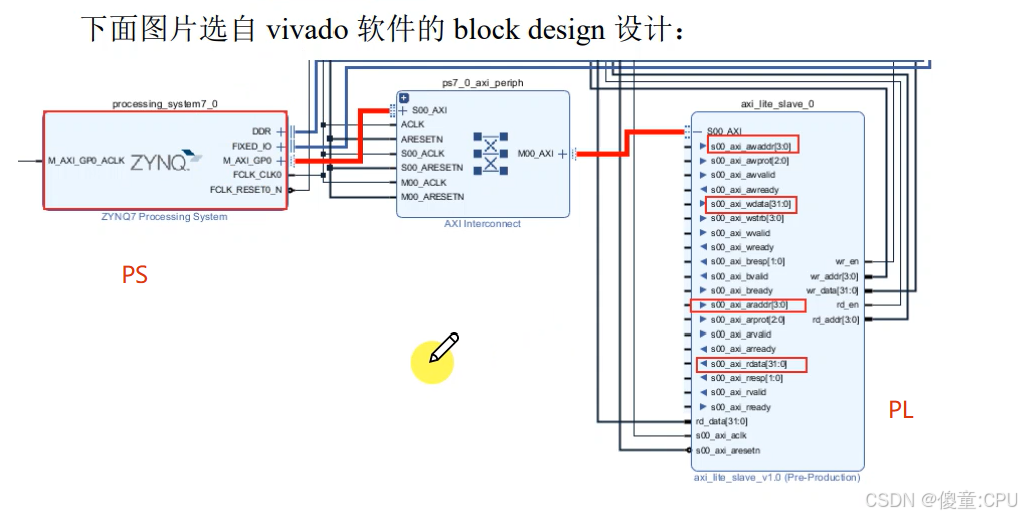

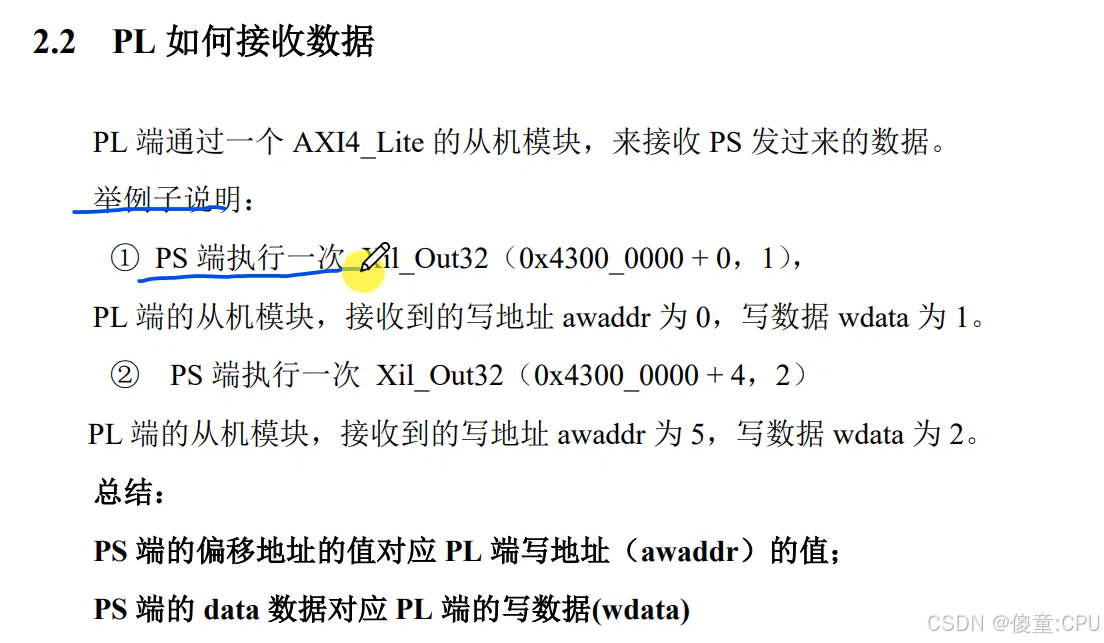

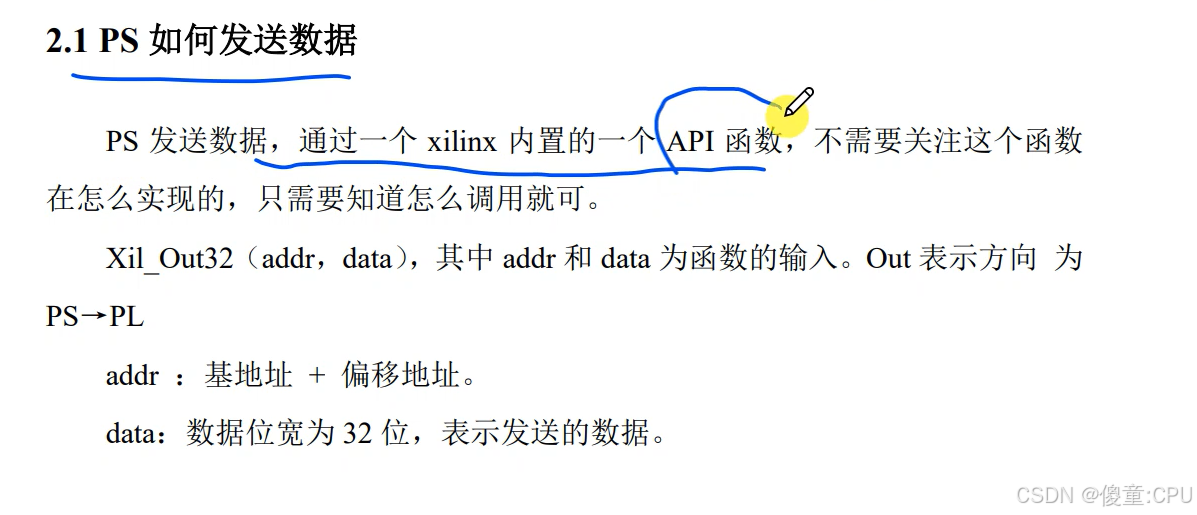

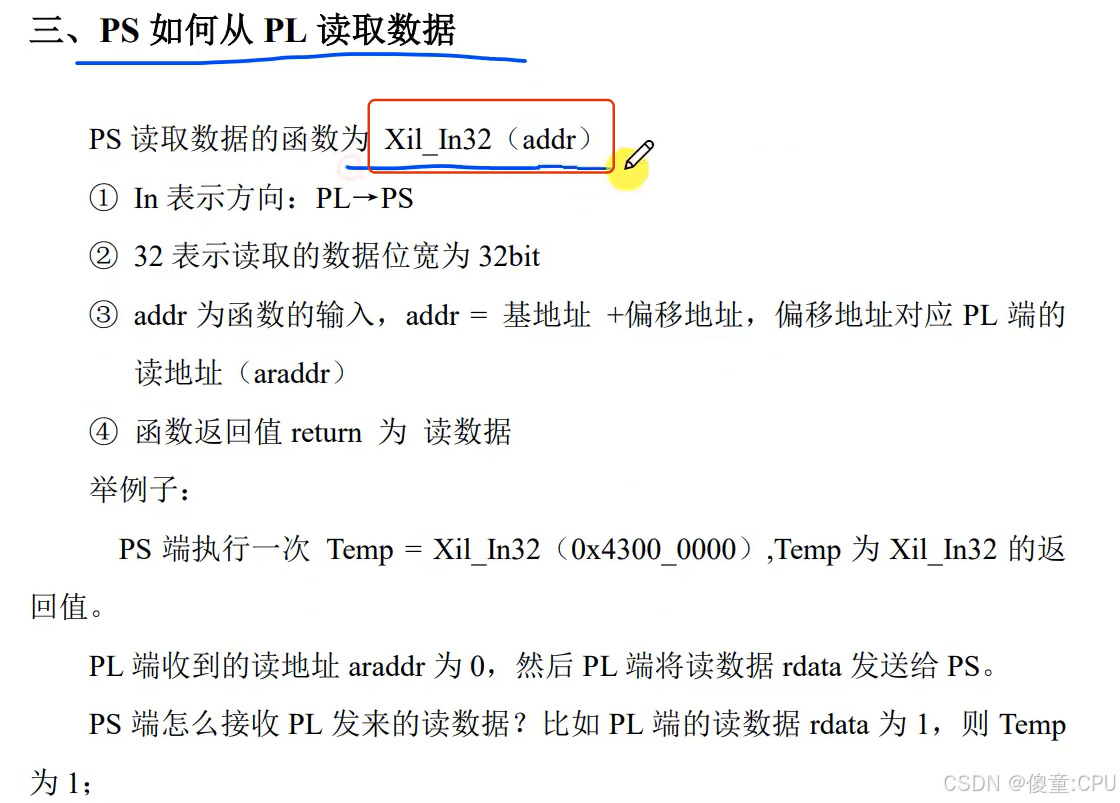

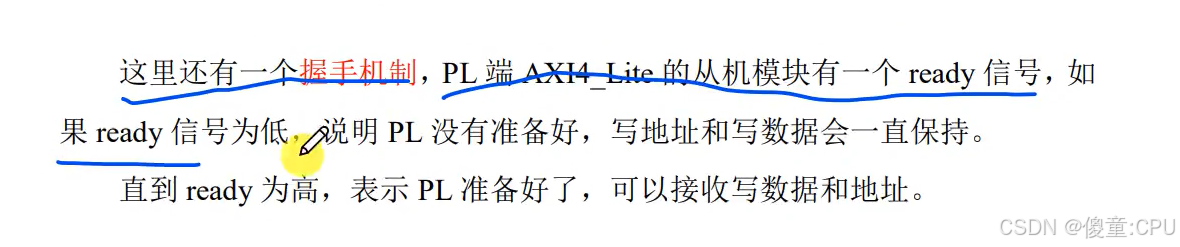

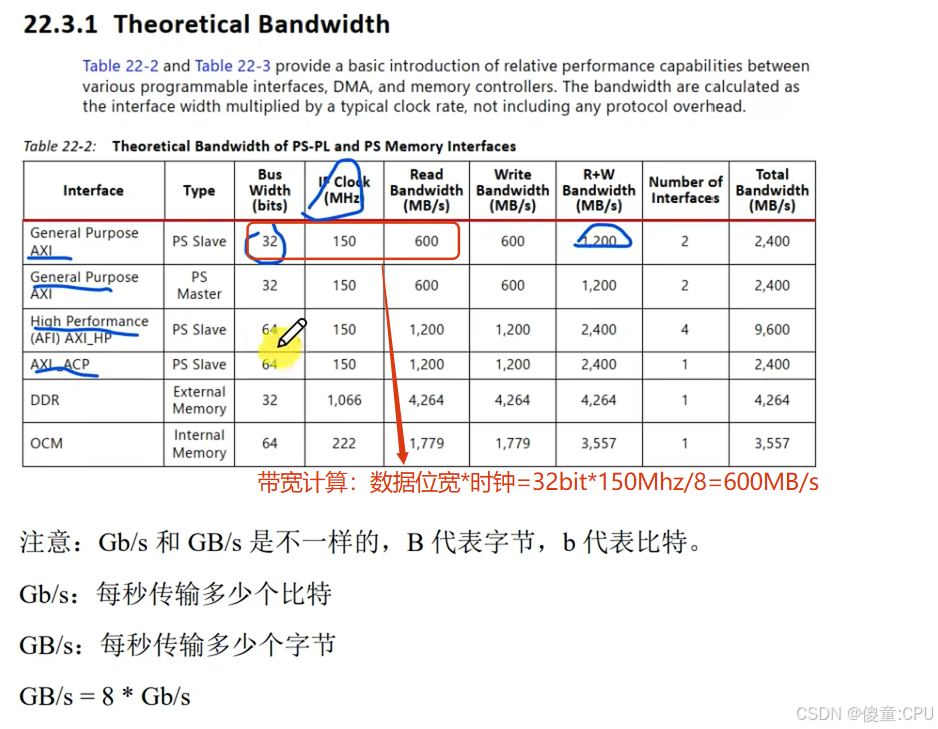

带宽计算

设计例子
