PCB设计中的3W原则与20H原则
在PCB（印制电路板）设计中，电磁兼容（EMC）和信号完整性是保障电路稳定工作的核心要点，3W走线原则与20H平面内缩原则是规避线间串扰、抑制电磁辐射的两大基础且关键的设计准则，广泛应用于高速、高精度电路板设计场景，以下为两项原则的详细解析与实操说明。
一、PCB设计3W原则
1. 核心定义与原理

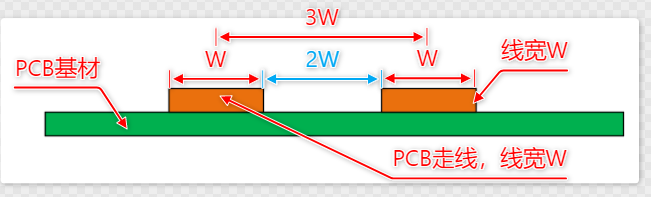

3W原则是针对PCB走线串扰问题的经典设计规则，核心目的是减少相邻走线之间的电场耦合与线间串扰。其中W代表PCB走线的线宽，该原则明确：当两条平行走线的中心间距 不小于3倍走线宽度（中心距≥3W）时，两条走线之间70%的电场将不会互相干扰，可有效降低信号串扰，保障信号传输的完整性。
在高标准电路设计中，若需要极致的抗串扰效果，可采用进阶的10W规则。当走线中心距达到10倍线宽时，走线间98%的电场可实现隔离，几乎完全消除线间串扰影响，适用于超高精度、超高速信号传输场景。
在EDA设计软件中（如AD和Cadence），它们规则所设置的线间距，通常指的是边到边的距离。故在EDA软件中3W原则 按照2W规则设置（边到边的距离至少是线宽(W)的2倍）。
2. 实际设计应用技巧
在常规PCB设计过程中，受限于电路板尺寸、布线密度、器件布局等客观因素，很难让所有走线都满足3W间距要求。因此工程设计中无需一刀切强制执行，可遵循优先重点、分级处理的原则灵活落地。
设计时优先对各类敏感信号、高速信号 落实3W原则布线，这类信号抗干扰能力弱、传输速率高，极易受串扰影响导致信号失真、时序错乱，是布线防护的核心对象。
典型的需优先适配3W原则的信号包括：
- 系统时钟信号
- 硬件复位信号
- 高速数据总线信号
- 高频采样信号等。
而普通低速、低频、抗干扰能力强的电源走线、普通IO走线，可根据布线空间适当放宽间距要求，兼顾电路板布局密度与电路稳定性。
二、PCB设计20H原则
1. 核心定义与原理

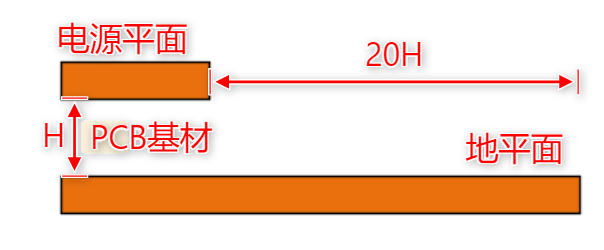

20H原则是针对PCB电源层电磁辐射 的优化设计准则，核心作用是抑制电路板边缘辐射效应，提升整机EMC（电磁兼容）性能。其中H代表PCB电源层与地层（0V平面）之间的层间距，该原则要求：电源层的边缘需相对地层边缘向内缩进，且缩进距离至少为两层平面间距的20倍（内缩距离≥20H）。

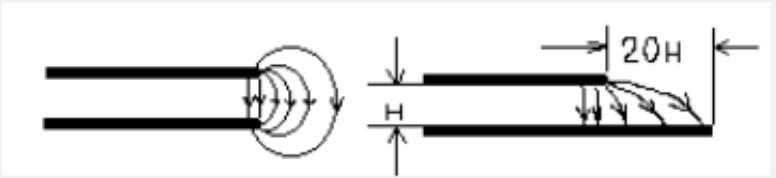

若电源层与地层边缘齐平或电源层外凸，电路板边缘会产生大量外泄电场，引发严重的电磁干扰辐射，不仅会影响板上自身信号的稳定传输，还会干扰周边电子设备。而通过20H内缩设计，可将大部分电场约束在接地层覆盖范围内，避免电场外泄。数据表明，严格落实20H内缩设计，可将70%的平面电场限制在接地边沿内部，有效抑制边缘电磁辐射。
2. 进阶优化标准
针对高端工业控制、军工、高频通信等对电磁兼容性能要求极高的场景，可采用100H进阶原则。当电源层相对地层内缩距离达到100倍层间距时，能够将98%的电场约束在接地层范围内，极大程度杜绝平面电磁辐射，彻底优化电路板的电磁兼容特性。
三、两项原则的设计核心总结
3W原则聚焦走线层面的线间串扰抑制，解决的是信号与信号之间的内部干扰问题，核心保障信号传输完整性；20H原则聚焦电源、地层平面的电磁辐射抑制，解决的是电路板整体的对外电磁干扰问题，核心提升整机EMC性能。两项原则相辅相成，是高速、高可靠性PCB设计中不可或缺的基础规范，合理灵活应用可大幅降低电路干扰问题，提升产品稳定性。
| 规则 | 间距指代 | 作用 |
|---|---|---|
| 3W | 两条走线边到边或中心距的宽度单位（W = 线宽） | 抑制线间串扰 |
| 20H | 电源与地层间的基材/介质厚度（H = dielectric height） | 抑制板边辐射 |
四、实操注意事项
3W 原则实操要点
间距判定标准
3W 指走线中心到中心的距离，不是走线边缘间距。若线宽为W，两走线边缘最小间距需保证：2W。
差分线特殊处理
差分对内间距固定，不强行套用 3W；差分对与其他普通走线之间，仍需满足 3W 隔离要求。
过孔影响
高速信号过孔附近走线同样遵守 3W，避免过孔寄生电容加剧串扰。
20H 原则实操要点
参数定义区分
H = 电源层与相邻地层介质厚度（板层叠构的层间距），非铜皮厚度、非板总厚度。
内缩范围要求
电源层四周全边缘统一内缩，不可只缩单边、局部内缩；多层电源层，每层电源都需对应向内缩进。
板边安全距离配合

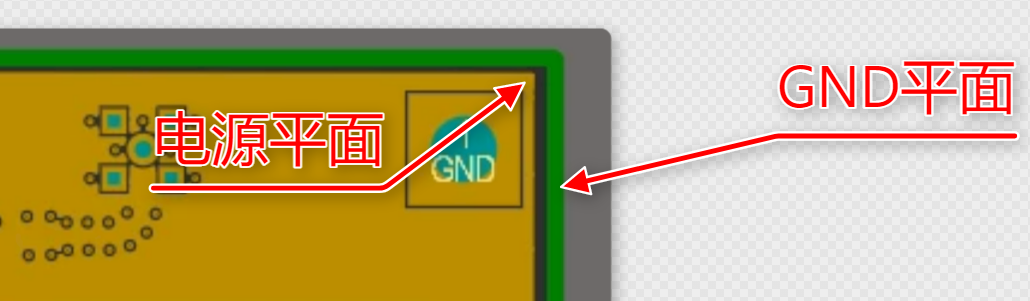

20H 内缩后，地层可贴近板边；电源层远离板边，禁止电源铜皮延伸至 PCB 外轮廓边缘。
分割电源层
多分区分割电源，每一块独立电源铜皮都要单独执行 20H 内缩规则。
五、Altium Designer 实现
3W设置

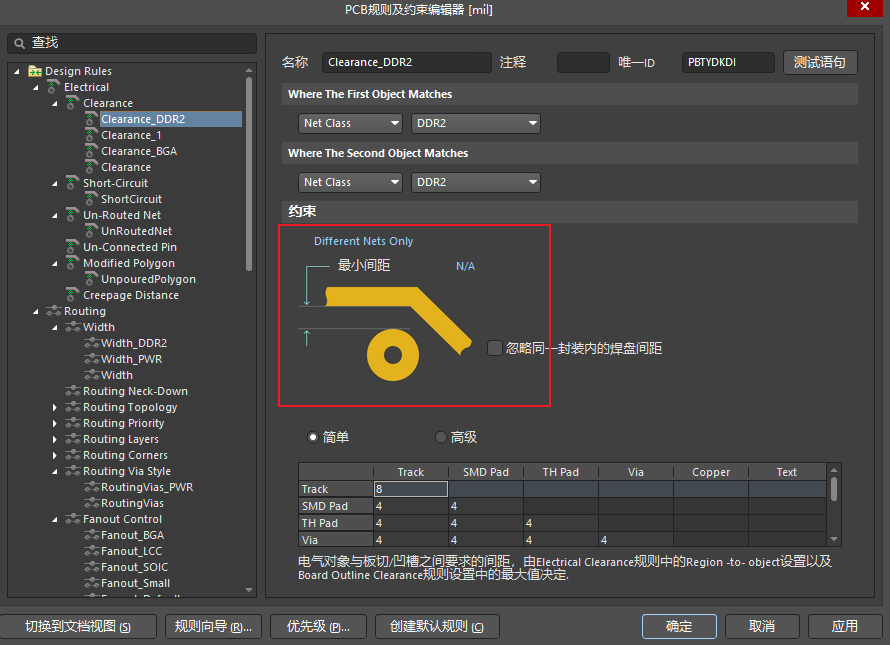

基础间距规则设置（适用于非差分信号）
- 按快捷键"D+R"进入PCB规则及约束编辑器。
- 新建一个间距规则，将优先级设置为较高（如第一位）。
- 在"Where the First Object Matches"和"Where the Second Object Matches"处均选择"IsTrack"，表示规则适用于普通导线之间的间距。
- 在规则值中设置间距为3倍线宽（例如，若线宽为0.1mm，则间距设为0.3mm）。
- 点击"OK"保存规则，系统会自动检查非差分信号线之间的间距是否符合3W规则。

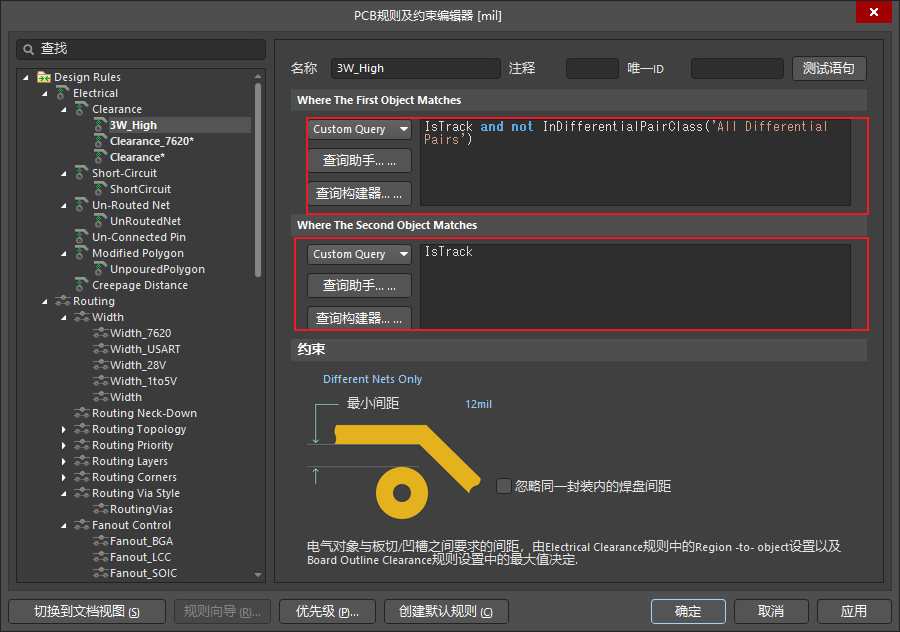

高级规则设置（适用于差分信号及复杂场景）
- 按快捷键"DR"进入PCB规则及约束编辑器，新建一个间距规则。
- 在"Where the First Object Matches"处选择"Custom Query"，进入自定义查询界面，输入"IsTrack and not InDifferentialPairClass('All Differential Pairs')"，表示规则适用于非差分导线。
- 在"Where the Second Object Matches"处选择"IsTrack"，规则含义为"非差分导线之间的间距"。
- 设置间距值为3倍线宽，保存规则。
若需单独设置差分对内部及差分对与其他信号之间的3W规则，可再新建规则，分别针对差分对内部（使用"InDifferentialPairClass"查询）和差分对与其他信号之间的间距进行设置。
20H设置

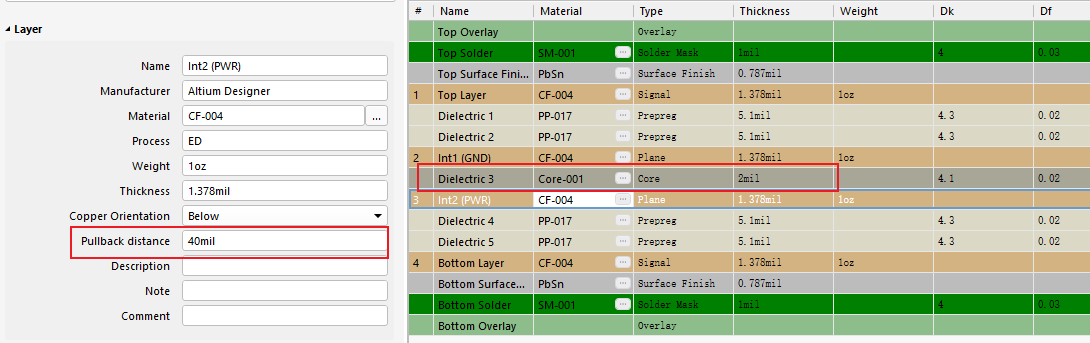

- 按 D + K（Design--> Layer Stack Manager）打开层叠管理器。
- 在左侧选中需要内缩的 Plane 层（如 Int2 (PWR)）。
- 按 F11 或右侧打开 Properties（属性面板），找到 Pullback Distance（内缩/回缩距离）。
若GND层同步变化，先取消勾选底部的 Stack Symmetry（叠层对称），以便单独设置该层。 - 在 Pullback Distance 输入框填入计算好的 20H 值，如 100mil或 2.54mm，回车确认。

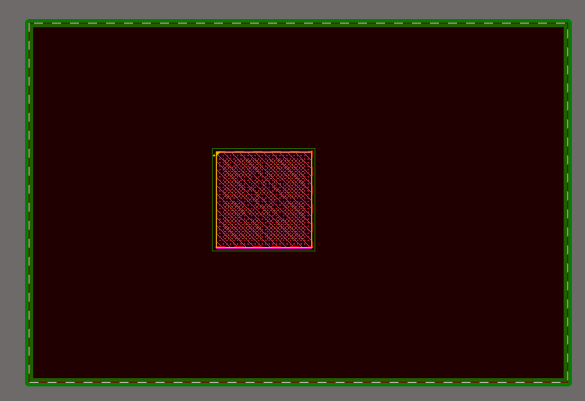

- 切换回 PCB 视图，按快捷键 Shift + S 切到单层显示电源平面层，可见铜箔较板框内缩相应距离。
- 通常 GND 平面不内缩（Pullback=0）或少量内缩，PWR 平面按 20H 内缩即可。
