FPGA实现GTH Transceivers Wizard传输2路视频，基于aurora 8b10b编解码架构，提供4套工程源码和技术支持

9527华安2026-06-16 9:44

目录

FPGA实现GTH Transceivers Wizard传输2路视频，基于aurora 8b10b编解码架构，提供4套工程源码和技术支持

视频-图传

1、前言

创作背景

FPGA实现SFP光口视频编解码现状；

目前基于Xilinx系列FPGA的SFP光口视频编解码主要有以下几种，Artix7系列的GTP、Kintex7系列的GTX、更高端FPGA器件的GTH、GTY、GTV、GTM等，线速率越来越高，应用场景也越来越高端；编码方式也是多种多样，有8b/10b编解码、64b/66b编解码、HDMI编解码、SDI编解码等等；

从Xilinx官方IP核的选择来看，有Transceivers Wizard物理层IP核、Aurora8b10b协议层IP核可选，Transceivers Wizard更为底层，从PMA、PCS到用户接口，将更多底层接口开放给用户使用，便于灵活设计和自定义修改，但设计难度更大，需要用户自行设计接收端数据对齐逻辑，Transceivers Wizard本身不做对齐处理；而Aurora8b10b IP核是封装了完整协议层，并将接口转换为了AXI4-Stream流接口，用户无需关心数据对齐逻辑，而只需将自己的设计与AXI4-Stream流接口对接即可，使用和设计难度大为降低，但设计的灵活性也随之降低，由于Aurora8b10b IP核不开放底层接口，更难以做到自定义协议和设计；Transceivers Wizard IP核与Aurora8b10b IP核各有千秋，革命分工，没有优劣之分。

本设计采用Xilinx V7和UltraScale系列的GTH作为高速收发器，使用Transceivers Wizard物理层IP核，aurora 8b10b编解码的方式实现高速收发器2路视频传输；

工程概述

本设计使用Xilinx V7和UltraScale系列FPGA为平台，实现基于GTH Transceivers Wizard aurora 8b10b编解码2路视频传输；视频输入源有多种，一种是板载的HDMI输入接口，另一种是传统摄像头，包括OV7725、OV5640和AR0135；如果你的FPGA开发板没有视频输入接口，或者你的手里没有摄像头时，可以使用FPGA逻辑实现的动态彩条模拟输入视频，代码里通过parametr参数选择视频源，默认不使用动态彩条；FPGA首先使用纯veriolog代码实现的i2c配置模块的对摄像头进行初始化配置，并采集摄像头视频；然后将采集输入视频复制1份，以模拟2路视频源；然后2路视频送入纯veriolog代码实现的2路视频组包模块，将视频的每一行打上包头包尾标记以包的形式输出，以便接收方进行有效识别；让后调用Xilinx官方的GTH Transceivers Wizard IP核实现视频aurora 8b10b编码和数据串化，将并行数据串化为高速串行差分信号，线速率设置为5Gbps，编码后的视频通过板载的SFP光口的光纤输出；然后用板载的SFP光口的光纤接收视频，然后送入Xilinx官方的GTH Transceivers Wizard IP核实现视频aurora 8b10b解码和数据解串，将差分高速串行信号解为并行数据；然后数据送入纯veriolog代码实现的数据对齐模块，实现错位数据对齐；然后数据送入2路纯veriolog代码实现的视频解包模块，实现每一行的视频包头包尾拆解，并生成对应的场同步信号和数据有效信号输出；然后使用纯veriolog代码实现的图像缓存架构对采集视频做图像3帧缓存，缓存介质为板载DDR3；然后Native视频时序控制FDMA从DDR3中读取视频并同步输出RGB888视频流；然后使用RGB转HDMI模块或者专用芯片实现RGB视频流转HDMI差分视频信号；最后用显示器显示视频即可；针对市场主流需求，本博客设计并提供4套工程源码，具体如下：

现对上述4套工程源码做如下解释，方便读者理解：

工程源码1

开发板FPGA型号为Xilinx-->Virtex7--690T--xc7vx690tffg1761-3；

输入视频为HDMI视频，用笔记本电脑模拟，笔记本电脑通过HDMI线连接FPGA开发板的HDMI输入接口，板载的silicom9011芯片实现HDMI视频解码，FPGA使用纯Verilog实现的i2c总线对silicom9011进行初始化配置，分辨率配置为1920x1080@60Hz，输出RGB888视频给FPGA；然后将采集输入视频复制1份，以模拟2路视频源；然后2路视频送入纯veriolog代码实现的2路视频组包模块，将视频的每一行打上包头包尾标记以包的形式输出，以便接收方进行有效识别；让后调用Xilinx官方的GTH Transceivers Wizard IP核实现视频aurora 8b10b编码和数据串化，将并行数据串化为高速串行差分信号，线速率设置为5Gbps，编码后的视频通过板载的SFP光口的光纤输出；GTH Transceivers Wizard的低16bit数据位宽传输第1路视频，高16bit数据位宽传输第2路视频，2路视频平均占用GTH Transceivers Wizard的全部带宽，且各自独立传输，这就保证了2路视频无论是否同源，均不影响同时传输；然后用板载的SFP光口的光纤接收视频，然后送入Xilinx官方的GTH Transceivers Wizard IP核实现视频aurora 8b10b解码和数据解串，将差分高速串行信号解为并行数据；然后数据送入纯veriolog代码实现的数据对齐模块，实现错位数据对齐；然后数据送入2路纯veriolog代码实现的视频解包模块，实现每一行的视频包头包尾拆解，并生成对应的场同步信号和数据有效信号输出；然后使用纯veriolog代码实现的图像缓存架构对采集视频做图像3帧缓存，缓存介质为板载DDR3；然后Native视频时序控制FDMA从DDR3中读取视频并同步输出RGB888视频流；然后使用RGB转HDMI模块实现RGB视频流转HDMI差分视频信号，输出分辨率为1920x1080@60Hz；最后用显示器显示视频即可；

由此形成多路Sensor+高速收发器+光编码+HDMI的高端架构；该工程适用于SFP光口的视频采集卡（光端机）应用；

工程源码2

开发板FPGA型号为Xilinx--Kintex UltraScale--xcku060-ffva1156-2-i；

输入视频为OV5640摄像头或者动态彩条，默认使用OV5640；FPGA首先使用纯veriolog代码实现的i2c配置模块的对摄像头进行初始化配置，并采集摄像头视频；分辨率配置为1280x720@30Hz，颜色空间配置为RGB565；然后采集输入视频，将输入的两个时钟传输一个RGB565像素的视频采集为一个时钟传输一个RGB565像素的视频；然后将采集输入视频复制1份，以模拟2路视频源；然后2路视频送入纯veriolog代码实现的2路视频组包模块，将视频的每一行打上包头包尾标记以包的形式输出，以便接收方进行有效识别；让后调用Xilinx官方的GTH Transceivers Wizard IP核实现视频aurora 8b10b编码和数据串化，将并行数据串化为高速串行差分信号，线速率设置为5Gbps，编码后的视频通过板载的SFP光口的光纤输出；GTH Transceivers Wizard的低16bit数据位宽传输第1路视频，高16bit数据位宽传输第2路视频，2路视频平均占用GTH Transceivers Wizard的全部带宽，且各自独立传输，这就保证了2路视频无论是否同源，均不影响同时传输；然后用板载的SFP光口的光纤接收视频，然后送入Xilinx官方的GTH Transceivers Wizard IP核实现视频aurora 8b10b解码和数据解串，将差分高速串行信号解为并行数据；然后数据送入纯veriolog代码实现的数据对齐模块，实现错位数据对齐；然后数据送入2路纯veriolog代码实现的视频解包模块，实现每一行的视频包头包尾拆解，并生成对应的场同步信号和数据有效信号输出；然后使用纯veriolog代码实现的图像缓存架构对采集视频做图像3帧缓存，缓存介质为板载DDR4；然后Native视频时序控制FDMA从DDR4中读取视频并同步输出RGB888视频流；然后使用RGB转HDMI模块实现RGB视频流转HDMI差分视频信号，输出分辨率为1280x720@60Hz；最后用显示器显示视频即可；

由此形成多路Sensor+高速收发器+光编码+HDMI的高端架构；该工程适用于SFP光口的视频采集卡（光端机）应用；

工程源码3

开发板FPGA型号为Xilinx--Kintex UltraScale--xcku060-ffva1156-2-i；

输入视频为HDMI视频，用笔记本电脑模拟，笔记本电脑通过HDMI线连接FPGA开发板的HDMI输入接口，板载的ADV7611芯片实现HDMI视频解码，FPGA使用纯Verilog实现的i2c总线对ADV7611进行初始化配置，分辨率配置为1920x1080@60Hz，输出RGB888视频给FPGA；然后将采集输入视频复制1份，以模拟2路视频源；然后2路视频送入纯veriolog代码实现的2路视频组包模块，将视频的每一行打上包头包尾标记以包的形式输出，以便接收方进行有效识别；让后调用Xilinx官方的GTH Transceivers Wizard IP核实现视频aurora 8b10b编码和数据串化，将并行数据串化为高速串行差分信号，线速率设置为5Gbps，编码后的视频通过板载的SFP光口的光纤输出；GTH Transceivers Wizard的低16bit数据位宽传输第1路视频，高16bit数据位宽传输第2路视频，2路视频平均占用GTH Transceivers Wizard的全部带宽，且各自独立传输，这就保证了2路视频无论是否同源，均不影响同时传输；然后用板载的SFP光口的光纤接收视频，然后送入Xilinx官方的GTH Transceivers Wizard IP核实现视频aurora 8b10b解码和数据解串，将差分高速串行信号解为并行数据；然后数据送入纯veriolog代码实现的数据对齐模块，实现错位数据对齐；然后数据送入2路纯veriolog代码实现的视频解包模块，实现每一行的视频包头包尾拆解，并生成对应的场同步信号和数据有效信号输出；然后使用纯veriolog代码实现的图像缓存架构对采集视频做图像3帧缓存，缓存介质为板载DDR4；然后Native视频时序控制FDMA从DDR4中读取视频并同步输出RGB888视频流；然后使用RGB转HDMI模块实现RGB视频流转HDMI差分视频信号，输出分辨率为1920x1080@60Hz；最后用显示器显示视频即可；

由此形成多路Sensor+高速收发器+光编码+HDMI的高端架构；该工程适用于SFP光口的视频采集卡（光端机）应用；

工程源码4

开发板FPGA型号为Xilinx-->Zynq UltraScale--xczu4ev-sfvc784-1-i；

输入视频为HDMI视频，用笔记本电脑模拟，笔记本电脑通过HDMI线连接FPGA开发板的HDMI输入接口，板载的ADV7611芯片实现HDMI视频解码，FPGA使用纯Verilog实现的i2c总线对ADV7611进行初始化配置，分辨率配置为1920x1080@60Hz，输出RGB888视频给FPGA；然后将采集输入视频复制1份，以模拟2路视频源；然后2路视频送入纯veriolog代码实现的2路视频组包模块，将视频的每一行打上包头包尾标记以包的形式输出，以便接收方进行有效识别；让后调用Xilinx官方的GTH Transceivers Wizard IP核实现视频aurora 8b10b编码和数据串化，将并行数据串化为高速串行差分信号，线速率设置为5Gbps，编码后的视频通过板载的SFP光口的光纤输出；GTH Transceivers Wizard的低16bit数据位宽传输第1路视频，高16bit数据位宽传输第2路视频，2路视频平均占用GTH Transceivers Wizard的全部带宽，且各自独立传输，这就保证了2路视频无论是否同源，均不影响同时传输；然后用板载的SFP光口的光纤接收视频，然后送入Xilinx官方的GTH Transceivers Wizard IP核实现视频aurora 8b10b解码和数据解串，将差分高速串行信号解为并行数据；然后数据送入纯veriolog代码实现的数据对齐模块，实现错位数据对齐；然后数据送入2路纯veriolog代码实现的视频解包模块，实现每一行的视频包头包尾拆解，并生成对应的场同步信号和数据有效信号输出；然后使用纯veriolog代码实现的图像缓存架构对采集视频做图像3帧缓存，缓存介质为板载DDR4；然后Native视频时序控制FDMA从DDR4中读取视频并同步输出RGB888视频流；然后使用RGB转HDMI模块实现RGB视频流转HDMI差分视频信号，输出分辨率为1920x1080@60Hz；最后用显示器显示视频即可；

由此形成多路Sensor+高速收发器+光编码+HDMI的高端架构；该工程适用于SFP光口的视频采集卡（光端机）应用；

本博客详细描述了FPGA基于Aurora 8b/10b编解码架构实现GTH光口视频传输的设计方案，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做学习提升，可应用于医疗、军工等行业的高速接口或图像处理领域；

提供完整的、跑通的工程源码和技术支持；

工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网等等)，若大佬们觉得有所冒犯，请私信批评教育；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、相关方案推荐

我已有的所有工程源码总目录----方便你快速找到自己喜欢的项目

其实一直有朋友反馈，说我的博客文章太多了，乱花渐欲迷人，自己看得一头雾水，不方便快速定位找到自己想要的项目，所以本博文置顶，列出我目前已有的所有项目，并给出总目录，每个项目的文章链接，当然，本博文实时更新。。。以下是博客地址：

点击直接前往

我这里已有的 GT 高速接口解决方案

我的主页有FPGA GT 高速接口专栏，该专栏有 GTP 、 GTX 、 GTH 、 GTY 等GT 资源的视频传输例程和PCIE传输例程，其中 GTP基于A7系列FPGA开发板搭建，GTX基于K7或者ZYNQ系列FPGA开发板搭建，GTH基于KU或者V7系列FPGA开发板搭建，GTY基于KU+系列FPGA开发板搭建；以下是专栏地址：

点击直接前往

GTH Transceivers Wizard 的单路视频传输示例

本设计是使用GTH Transceivers Wizard的单Lane 32bit数据位宽传输2路非同源视频案例，之前博主写过一篇基于GTH Transceivers Wizard的单Lane 32bit数据位宽传输1路视频的案例，感兴趣的可以去之前的博客看看，以下是博客链接：

点击直接前往

点击直接前往

Aurora8B10B IP核的单路视频传输示例

本设计是使用GTH Transceivers Wizard的单Lane 32bit数据位宽传输2路非同源视频案例，之前博主写过一篇基于Aurora8B10B IP核的单Lane 16bit数据位宽传输1路视频的案例，感兴趣的可以去之前的博客看看，以下是博客链接：

点击直接前往

3、工程详细设计方案

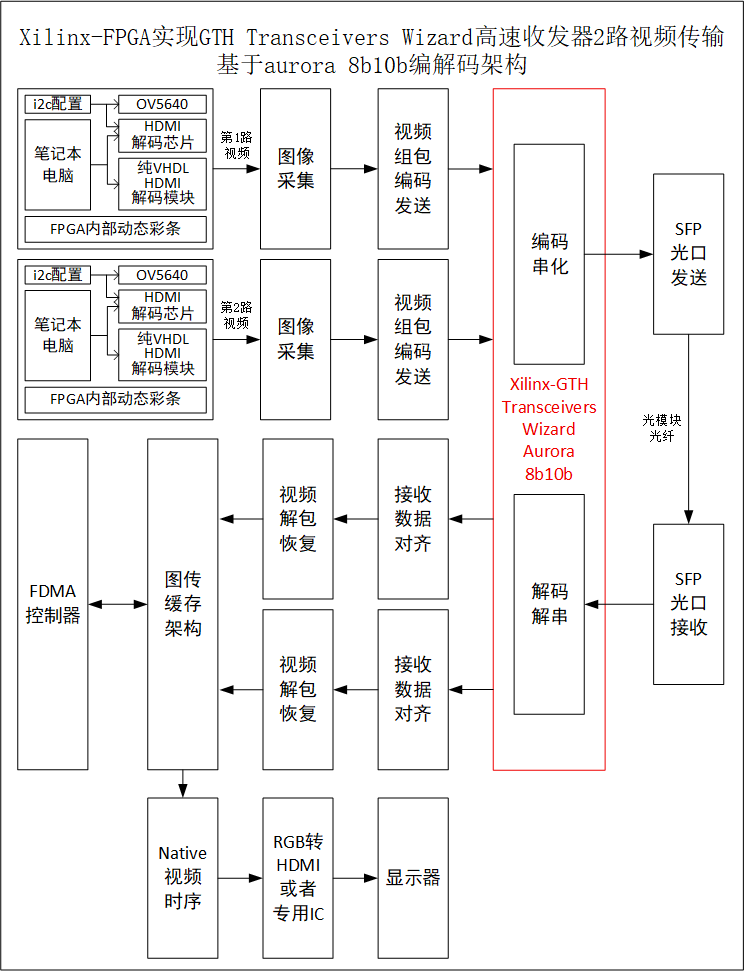

工程设计原理框图

工程设计原理框图如下：

输入Sensor之-->OV5640摄像头

本设计输入2路OV5640摄像头，此外本博主在工程中还设计了动态彩条模块，彩条由FPGA内部逻辑产生，且是动态移动的，完全可模拟Sensor，输入源选择Sensor还是彩条，通过Sensor模块的顶层参数配置，默认选择Sensor输入；Sensor模块如下：

SENSOR_TYPE=0；则输出OV5640摄像头采集的视频；

SENSOR_TYPE=1；则输出动态彩条的视频；

OV5640摄像头需要i2c初始化配置，本设计配置为1280x720@30Hz分辨率，本设计提供纯verilog代码实现的i2c模块实现配置功能；此外，OV5640摄像头还需要图像采集模块实现两个时钟输出一个RGB565的视频转换为一个时钟输出一个RGB888视频，本设计提供纯verilog代码实现的图像采集模块实现配置功能；动态彩条则由FPGA内部逻辑实现，由纯verilog代码编写；将OV5640摄像头配置采集和动态彩条进行代码封装，形成helai_OVsensor.v的顶层模块，整个模块代码架构如下：

输入Sensor之-->芯片解码的HDMI

本设计输入2路HDMI视频；输入源为板载的HDMI输入接口或动态彩条，分辨率为1920x1080@60Hz，使用笔记本电脑接入HDMI输入接口，以模拟输入Sensor；HDMI解码方案为芯片解码，保活ADV7611、IT6802\Silcom9011等芯片，以IT6802为例，可将输入的HDMI视频解码为RGB888视频；FPGA纯verilog实现的i2c配置模块完成对IT6802芯片的配置，分辨率配置为1920x1080@60Hz；可以通过Sensor模块的顶层参数配置，默认选择Sensor输入；Sensor模块如下：

SENSOR_TYPE=0；则输出HDMI接口采集的视频；

SENSOR_TYPE=1；则输出动态彩条的视频；

整个模块代码架构如下：

输入Sensor之-->RTL解码的HDMI

本设计输入2路HDMI视频；输入源为板载的HDMI输入接口或动态彩条，分辨率为1920x1080@60Hz，使用笔记本电脑接入HDMI输入接口，以模拟输入Sensor；HDMI解码方案为纯VHDL解码；HDMI输入接口逻辑设计，必须要考虑DDC通信，即通过i2c总线与输入设备协商分辨率，即EDID配置；本设计提供纯VHDL代码实现的i2c模块实现EDID配置；此外，TMDS差分视频进入FPGA IO后，需要将其解码为RGB视频，使用纯VDHL代码实现的HDMI转RGB模块实现输入HDMI视频解码操作，并输出Native的RGB888视频流，本博主已将该代码封装为了自定义IP，可在vivado中直接调用，如下：

HDMI转RGB模块代码架构如下：

为了支持1080P@60Hz的输入视频，在硬件设计上需要加上驱动芯片，本设计采用TMDS141RHAR，也可采用其他型号，参考原理图如下：

可以通过Sensor模块的顶层参数配置，默认选择Sensor输入；Sensor模块如下：

SENSOR_TYPE=0；则输出HDMI接口采集的视频；

SENSOR_TYPE=1；则输出动态彩条的视频；

整个模块代码架构如下：

视频数据组包发送模块

视频数据组包发送模块由纯verilog代码实现；由于视频需要在GTX Transceivers Wizard IP核中通过aurora 8b10b协议收发，所以数据必须进行组包，以适应aurora 8b10b协议标准；视频数据组包模块代码位置如下：

首先，我们将16bit的视频存入FIFO中，存满一行时就从FIFO读出送入GTX Transceivers Wizard IP核发送；在此之前，需要对一帧视频进行编号，也叫作指令，组包时根据固定的指令进行数据发送，解包时根据固定的指令恢复视频的场同步信号和视频有效信号；当一帧视频的场同步信号上升沿到来时，发送一帧视频开始指令 0，当一帧视频的场同步信号下降沿到来时，发送一帧视频开始指令 1，视频消隐期间发送无效数据 0 和无效数据 1，当视频有效信号到来时将每一行视频进行编号，先发送一行视频开始指令，在发送当前的视频行号，当一行视频发送完成后再发送一行视频结束指令，一帧视频发送完成后，先发送一帧视频结束指令 0，再发送一帧视频结束指令 1；至此，一帧视频则发送完成，这个模块不太好理解，所以我在代码里进行了详细的中文注释，需要注意的是，为了防止中文注释的乱序显示，请用notepad++编辑器打开代码；指令定义如下：

注意！！！指令可以任意更改，但最低字节必须为bc；

基于GTH Transceivers Wizard高速收发器的视频传输架构

本设计使用GTH Transceivers Wizard高速接口传输视频，使用8b/10b编解码协议，搭建基于GTH Transceivers Wizard高速接口的视频传输架构，包括视频数据组包模块、GTH Transceivers Wizard IP核配置调用、接收数据对齐模块、视频数据解包模块等部分，总体代码架构如下：

基于GTH Transceivers Wizard高速接口的视频传输架构顶层接口核参数配置如下：

GTH Transceivers Wizard IP核简介

关于GTH Transceivers Wizard介绍最详细的肯定是Xilinx官方的《ug576-ultrascale-gth-transceivers》，我们以此来解读：《ug576-ultrascale-gth-transceivers》的PDF文档我已放在了资料包里；我用到的开发板FPGA型号为Kirtex7-UltraScale-xcku060-ffva1156-2-i；带有28路GTH Transceivers Wizard资源，其中2路连接到了板载2个SFP光口，每通道的收发速度为 500 Mb/s 到 16.375 Gb/s 之间。GTH 收发器支持不同的串行传输接口或协议，比如8b/10b编解码、PCIE /2.0/3.0 接口、万兆网 XUAI 接口、OC-48、串行 RapidIO 接口、 SATA(Serial ATA) 接口、数字分量串行接口(SDI)等等；

GTH Transceivers Wizard 基本结构

GTH Transceivers Wizard 基本结构如下：

Xilinx 以 Quad 来对串行高速收发器进行分组，四个串行高速收发器和一个 COMMOM（QPLL）组成一个 Quad，每一个串行高速收发器称为一个 Channel(通道），下图为UltraScale GTH 收发器在Kintex7 UltraScale FPGA 芯片中的示意图：《ug576-ultrascale-gth-transceivers》第19页；

在 Ultrascale/Ultrascale+架构系列的 FPGA 中，GTH 高速收发器通常使用 Quad 来划分，一个 Quad 由四个GTHE3/4_CHANNEL 原语和一个 GTHE3/4_COMMON 原语组成。每个GTHE3/4_COMMON 中包含两个 LC-tank pll(QPLL0 和 QPLL1)。只有在应用程序中使用 QPLL 时，才需要实例化 GTHE3/4_COMMON。每个 GTHE3/4_CHANNEL 由一个 channel PLL（CPLL）、一个 transmitter,和一个 receiver 组成。一个参考时钟可以直接连接到一个 GTHE3/4_CHANNEL 原语，而不需要实例化 GTHE3/4_COMMON；

Ultrascale GTH 收发器的发送端和接收端功能是相互独立，都是由 Physical Media Attachment（物理媒介适配层 PMA）和Physical Coding Sublayer（物理编码子层 PCS）组成。PMA 内部集成了串并转换(PISO)、预加重、接收均衡、时钟发生器和时钟恢复等；PCS 内部集成了 8b/10b 编解码、弹性缓冲区、通道绑定和时钟修正等，每个 GTHE3/4_CHANNEL源语的逻辑电路见《ug576-ultrascale-gth-transceivers》第20页；

GTH Transceivers Wizard 参考时钟

UltraScale 器件中的 GTH 收发器提供了不同的参考时钟输入选项。参考时钟选择架构支持 QPLL0、QLPLL1 和CPLL。从架构上讲，每个 Quad 包含四个 GTHE3/4_CHANNEL 原语，一个 GTHE3/4_COMMON 原语，两个专用的外部参考时钟引脚对，以及专用的参考时钟路由。如果使用到了高性能 QPLL，则必须实例化 GTHE3/4_COMMON，如下面 GTHE3/4_COMMON 时钟多路复用器结构的详细视图所示，(《ug576-ultrascale-gth-transceivers》第33页)在一个 Quad 中有 6 个参考时钟引脚对，两个本地参考时钟引脚对：GTREFCLK0或GTREFCLK1，两个参考时钟引脚对来自上面的两个Quads：GTSOUTHREFCLK0或 GTSOUTHREFCLK1，两个参考时钟引脚对来自下面的两个 Quads： GTNORTHREFCLK0 或GTNORTHREFCLK1。

GTH Transceivers Wizard 发送和接收处理流程

首先用户逻辑数据经过 8B/10B 编码后，进入一个发送缓存区（Phase Adjust FIFO），该缓冲区主要是 PMA 子层和 PCS 子层两个时钟域的时钟隔离，解决两者时钟速率匹配和相位差异的问题，最后经过高速 Serdes 进行并串转换(PISO)，有必要的话，可以进行预加重(TX Pre-emphasis)、后加重。值得一提的是，如果在 PCB 设计时不慎将 TXP 和 TXN 差分引脚交叉连接，则可以通过极性控制(Polarity)来弥补这个设计错误。接收端和发送端过程相反，相似点较多，这里就不赘述了，需要注意的是 RX 接收端的弹性缓冲区，其具有时钟纠正和通道绑定功能。这里的每一个功能点都可以写一篇论文甚至是一本书，所以这里只需要知道个概念即可，在具体的项目中回具体用到，还是那句话：对于初次使用或者想快速使用者而言，更多的精力应该关注IP核的调用和使用。

GTH Transceivers Wizard 发送接口

《ug576-ultrascale-gth-transceivers》的第104到179页详细介绍了发送处理流程，其中大部分内容对于用户而言可以不去深究，因为手册讲的基本都是他自己的设计思想，留给用户可操作的接口并不多，基于此思路，我们重点讲讲UltraScale GTH例化时留给用户的发送部分需要用到的接口；用户只需要关心发送接口的时钟和数据即可，以例化2路UltraScale GTH 为例，经本博主优化，用户只需要关心如下UltraScale GTH 发送接口即可快速使用UltraScale GTH ；

GTH Transceivers Wizard 接收接口

《ug576-ultrascale-gth-transceivers》的第181到314页详细介绍了发送处理流程，其中大部分内容对于用户而言可以不去深究，因为手册讲的基本都是他自己的设计思想，留给用户可操作的接口并不多，基于此思路，我们重点讲讲UltraScale GTH 例化时留给用户的发送部分需要用到的接口；用户只需要关心接收接口的时钟和数据即可，以例化2路UltraScale GTH 为例，经本博主优化，用户只需要关心如下UltraScale GTH 接收接口即可快速使用UltraScale GTH ；

GTH Transceivers Wizard IP核调用和使用

GTH Transceivers Wizard IP核配置调用在工程种位置如下：

GTH Transceivers Wizard IP核调用和使用很简单，通过vivado的UI界面即可完成，如下：

GTH Transceivers Wizard基本配置如下：板载差分晶振125M，线速率配置为5G，协议类型被指为aurora 8b/10b；如下：

相较于Xilinx 7系列FPGA的GT高速接口，UltraScale系列FPGA在物理约束页也有较大改进，已不需要用户再去查看官方数据手册找到原理图所在的FPGA内部位置，而是直接给出了详细PIN脚，只要在这里选对了位置，GT高速接口的时钟和数据引脚在XDC中已不再需要约束，如下：

此外，有别于Xilinx 7系列FPGA的GT高速接口；UltraScale 系列FPGA的GT高速接口在控制引脚方面更加细节，用户可以选择具体哪些控制引脚被使用，当然，这需要开发人员对SERDES技术有较高的认知，在此基础上，可使我们的设计更加便捷，对于8B/10编解码协议而言，开发者可能只需关注并使用极性反转控制，如果需要动态变速，可能还需要使用DRP接口，其余功能性接口其实不必太过关注；如下：

GTH Transceivers Wizard 接收数据对齐模块

由于GT资源的aurora 8b/10b数据收发天然有着数据错位的情况，所以需要对接受到的解码数据进行数据对齐处理，数据对齐模块代码位置如下：

我定义的 K 码控制字符格式为：XX_XX_XX_BC，所以用一个rx_ctrl 指示数据是否为 K 码 的 COM 符号；

rx_ctrl = 4'b0000 表示 4 字节的数据没有 COM 码；

rx_ctrl = 4'b0001 表示 4 字节的数据中 7: 0 为 COM 码；

rx_ctrl = 4'b0010 表示 4 字节的数据中15: 8 为 COM 码；

rx_ctrl = 4'b0100 表示 4 字节的数据中23:16 为 COM 码；

rx_ctrl = 4'b1000 表示 4 字节的数据中31:24 为 COM 码；

基于此，当接收到有K码时就对数据进行对齐处理，也就是将数据打一拍，和新进来的数据进行错位组合，这是FPGA的基础操作，这里不再赘述；数据对齐模块顶层接口如下：

视频数据接收解包模块

数据解包是数据组包的逆过程，代码位置如下：

GTX Transceivers Wizard解包时根据固定的指令恢复视频的场同步信号和视频有效信号；这些信号是作为后面图像缓存的重要信号；由于数据解包是数据组包的逆过程，所以这里不再过多赘述，视频数据解包模块顶层接口如下：

图像缓存架构

图像缓存方案采用纯verilog实现，缓存介质为DDR3/4；

图像缓存架构实现的功能是将输入视频缓存到板载DDR中再读出送后续模块，目的是实现视频同步输出，实现输入视频到输出视频的跨时钟域问题，更好的呈现显示效果；由于调用了Xilinx官方的MIG作为DDR控制器，所以FDMA图像缓存架构就是实现用户数据到MIG的桥接作用；架构如下：

图像缓存架构代码如下：

图像缓存架构由FDMA控制器+FDMA组成；FDMA实际上就是一个AXI4-FULL总线主设备，与MIG对接，MIG配置为AXI4-FULL接口；FDMA控制器实际上就是一个视频读写逻辑，以写视频为例，假设一帧图像的大小为M×N，其中M代表图像宽度，N代表图像高度；FDMA控制器每次写入一行视频数据，即每次向DDR中写入M个像素，写N次即可完成1帧图像的缓存，读视频与之一样；同时调用两个FIFO实现输入输出视频的跨时钟域处理，使得用户可以AXI4内部代码，以简单地像使用FIFO那样操作AXI总线，从而达到读写DDR的目的，进而实现视频缓存；本设计图像缓存方式为3帧缓存；

图像缓存使用Xilinx vivado的Block Design设计，如下图：

关于FDMA更详细的介绍，请参考我之前的博客，博文链接如下：

点击直接前往

HDMI视频输出架构

缓存图像从DDR3读出后经过Native时序生成模块输出标准的VGA时序视频，然后经过纯verilog显示的RGB转HDMI模块输出HDMI差分视频；最后送显示器显示即可；代码例化如下：

工程源码架构

提供4套工程源码，以工程源码1为例，工程Block Design设计如下：

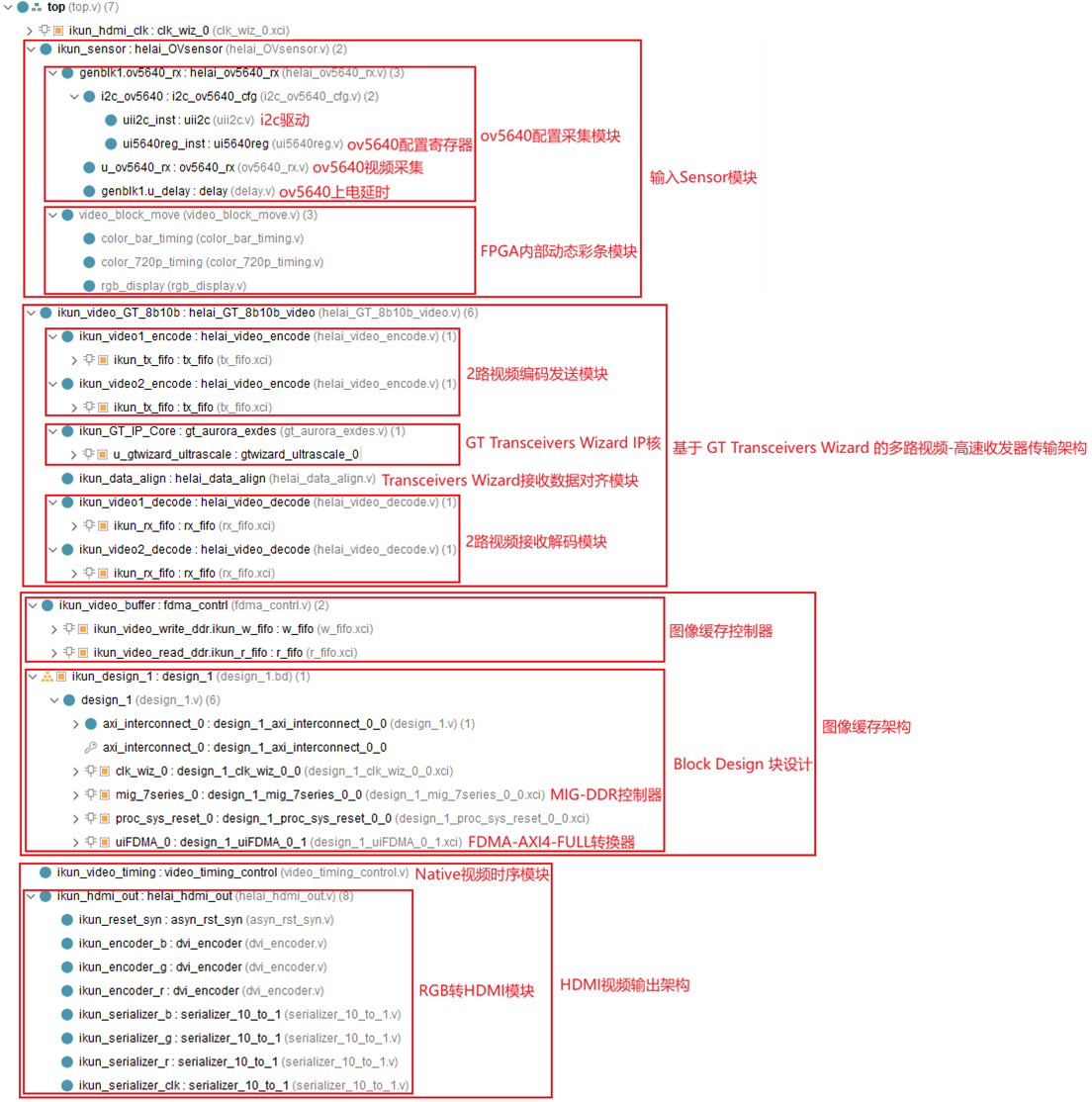

提供4套工程源码，以工程源码2为例，综合后的工程源码架构如下：

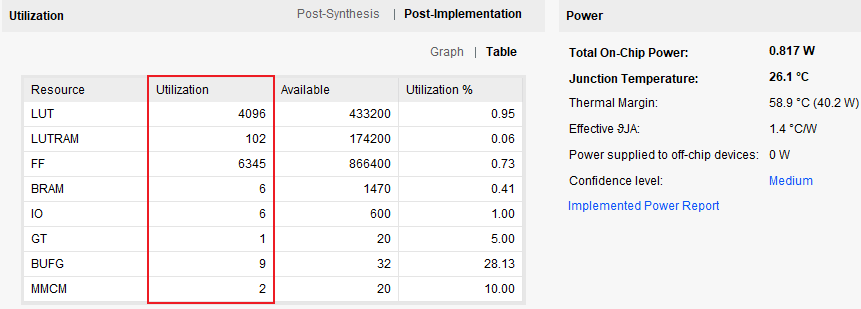

工程编译后资源消耗低、功耗低、时序收敛，符合工程项目应用要求，如下：

上图只是举例，资源消耗并非本工程的实际消耗，实际消耗请看下文的《工程代码详解》；

4、vivado工程源码1详解-->Virtex7--690T，2路HDMI视频-SFP光口回环版本

开发板FPGA型号：Virtex7--690T--xc7vx690tffg1761-3；

FPGA开发环境：Vivado2019.1；

输入：2路HDMI或者FPGA内部动态彩条，silicom9011芯片解码方案，分辨率1920x1080@60Hz，笔记本电脑模拟输入源；

输出：HDMI，silicom9134芯片编码方案，分辨率1920x1080@60Hz；

回环光口类型：SFP光口；

高速收发器类型：Xilinx-GTH-Transceivers Wizard，单 Lane-线速率5Gbps；

高速收发器编解码协议：aurora 8b10b编解码；

图像缓存方案：纯verilog图像缓存+DDR3颗粒+3帧缓存；

工程作用：让读者掌握FPGA实现多路视频高速收发器传输的设计能力，以便能够移植和设计自己的项目；

工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；

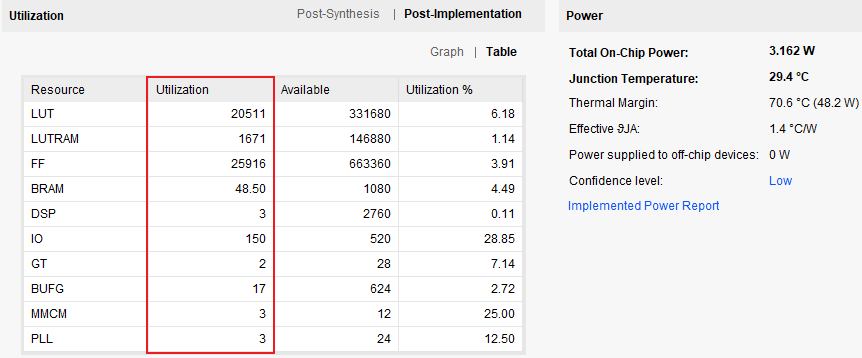

工程的资源消耗和功耗如下：

5、vivado工程源码2详解-->KU060，2路OV5640视频-SFP光口回环版本

开发板FPGA型号：Xilinx--Kintex UltraScale--xcku060-ffva1156-2-i；

FPGA开发环境：Vivado2019.1；

输入：2路OV5640摄像头或动态彩条，分辨率1280x720@30Hz；

输出：HDMI，RTL逻辑编码方案，分辨率1280x720@60Hz；

回环光口类型：SFP光口；

高速收发器类型：Xilinx-GTH-Transceivers Wizard，单 Lane-线速率5Gbps；

高速收发器编解码协议：aurora 8b10b编解码；

图像缓存方案：纯verilog图像缓存+DDR4颗粒+3帧缓存；

工程作用：让读者掌握FPGA实现多路视频高速收发器传输的设计能力，以便能够移植和设计自己的项目；

工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；

工程的资源消耗和功耗如下：

6、vivado工程源码3详解-->KU060，2路HDMI视频-SFP光口回环版本

开发板FPGA型号：Xilinx--Kintex UltraScale--xcku060-ffva1156-2-i；

FPGA开发环境：Vivado2019.1；

输入：2路HDMI或者FPGA内部动态彩条，ADV7611芯片解码方案，分辨率1920x1080@60Hz，笔记本电脑模拟输入源；

输出：HDMI，RTL逻辑编码方案，分辨率1920x1080@60Hz；

回环光口类型：SFP光口；

高速收发器类型：Xilinx-GTH-Transceivers Wizard，单 Lane-线速率5Gbps；

高速收发器编解码协议：aurora 8b10b编解码；

图像缓存方案：纯verilog图像缓存+PS端DDR4颗粒+3帧缓存；

工程作用：让读者掌握FPGA实现多路视频高速收发器传输的设计能力，以便能够移植和设计自己的项目；

工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；

工程的资源消耗和功耗如下：

7、vivado工程源码4详解-->ZU4EV路HDMI视频-SFP光口回环版本

开发板FPGA型号：Xilinx-->Zynq UltraScale--xczu4ev-sfvc784-1-i；

FPGA开发环境：Vivado2019.1；

输入：2路HDMI或者FPGA内部动态彩条，ADV7611芯片解码方案，分辨率1920x1080@60Hz，笔记本电脑模拟输入源；

输出：HDMI，RTL逻辑编码方案，分辨率1920x1080@60Hz；

回环光口类型：SFP光口；

高速收发器类型：Xilinx-GTH-Transceivers Wizard，单 Lane-线速率5Gbps；

高速收发器编解码协议：aurora 8b10b编解码；

图像缓存方案：纯verilog图像缓存+DDR3颗粒+3帧缓存；

工程作用：让读者掌握FPGA实现多路视频高速收发器传输的设计能力，以便能够移植和设计自己的项目；

工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；

工程的资源消耗和功耗如下：

8、工程移植说明

vivado版本不一致处理

1：如果你的vivado版本与本工程vivado版本一致，则直接打开工程；

2：如果你的vivado版本低于本工程vivado版本，则需要打开工程后，点击文件-->另存为；但此方法并不保险，最保险的方法是将你的vivado版本升级到本工程vivado的版本或者更高版本；

3：如果你的vivado版本高于本工程vivado版本，解决如下：

打开工程后会发现IP都被锁住了，如下：

此时需要升级IP，操作如下：

FPGA型号不一致处理

如果你的FPGA型号与我的不一致，则需要更改FPGA型号，操作如下：

更改FPGA型号后还需要升级IP，升级IP的方法前面已经讲述了；

其他注意事项

1：由于每个板子的DDR不一定完全一样，所以MIG IP需要根据你自己的原理图进行配置，甚至可以直接删掉我这里原工程的MIG并重新添加IP，重新配置；

2：根据你自己的原理图修改引脚约束，在xdc文件中修改即可；

3：纯FPGA移植到Zynq需要在工程中添加zynq软核；

9、上板调试验证

准备工作

需要准备的器材如下：

OV5640摄像头或者笔记本电脑，没有则请使用FPGA内部生成的彩条；

FPGA开发板，没有开发板可以找本博提供；

SFP光模块和光纤；

我的开发板了连接如下：

GTH Transceivers Wizard 光口视频传输效果演示

GTH Transceivers Wizard 光口视频传输效果演示如下：

视频-图传

10、工程代码的获取

代码太大，无法邮箱发送，以某度网盘链接方式发送，

资料获取方式：文章末尾名片。

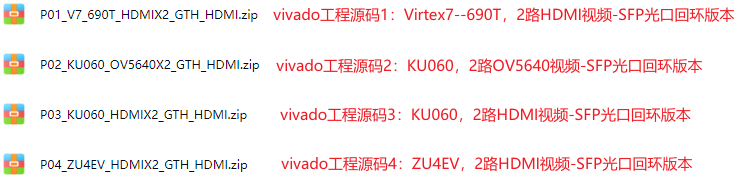

网盘资料如下：
