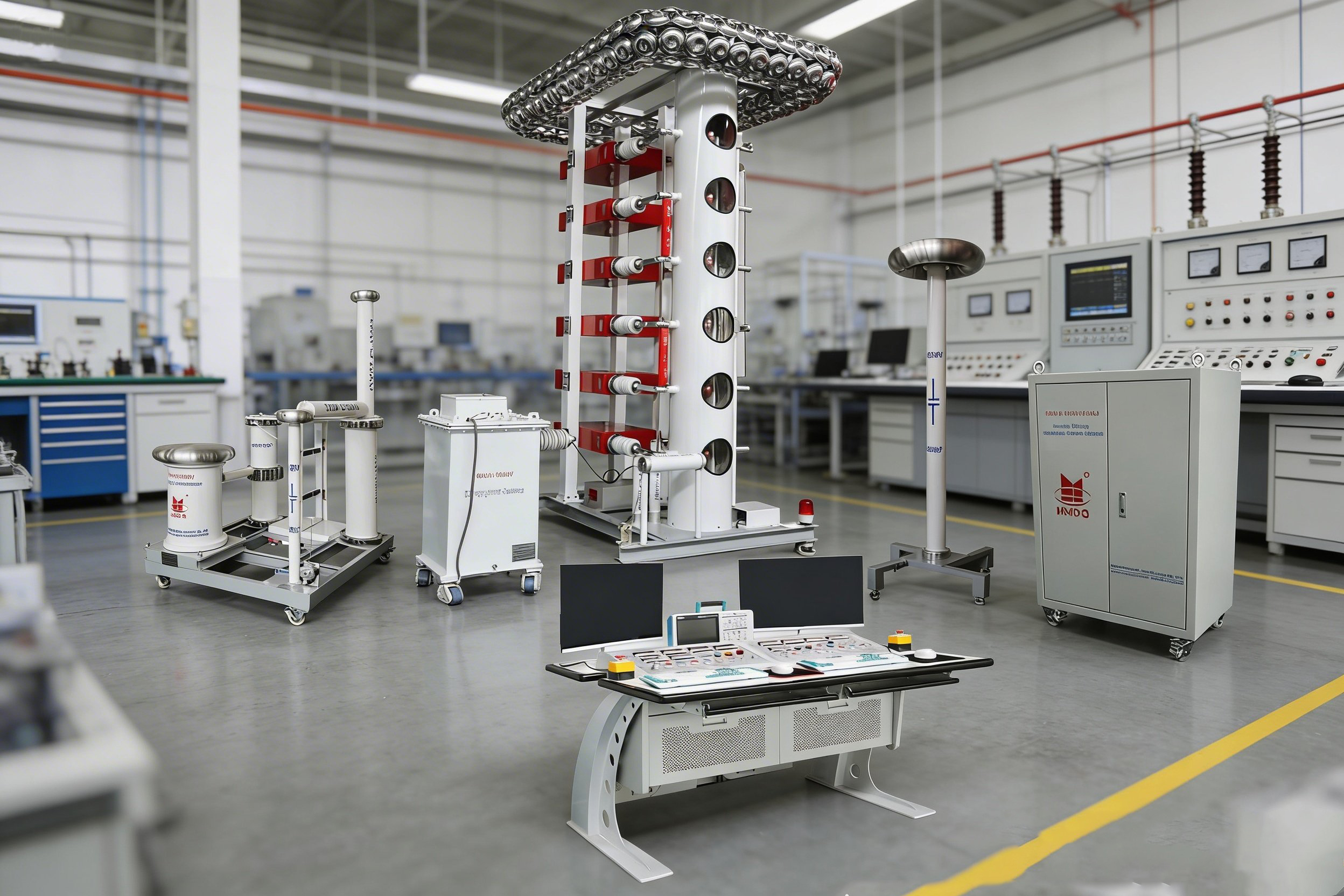

1200kV/120kJ雷电冲击电压发生器用于产生1.2/50μs标准雷电冲击波、截波及操作波，考核220-500kV电压等级电力变压器、GIS、互感器等设备的绝缘耐受能力。
一、现场需求与设备匹配
级电压与级数的搭配决定设备总高度和波形调节灵活性。1200kV可采用12级×100kV或6级×200kV两种方案。12级方案每级电压较低，球隙间距小，同步触发容易，波形调节范围更宽，适合测试多种类型试品。6级方案级数减半，总高度降低约30%，但每级电容增大，设备宽度增加，对厂房宽度要求更高。
安装场地高度是选择级数的主要限制。12级方案总高约8-10米，6级方案约5-6米。厂房净高低于7米时只能选用6级方案。同时需考虑行吊起吊高度和检修空间。
二、关键指标的判断方式
每级主电容的容量决定总储能。120kJ总储能对应每级电容计算：12级时每级约1.67μF，6级时每级约3.33μF。电容越大单级重量越大，搬运和检修难度增加。级数减少后电容器组数量减半，但单个电容器体积和重量显著上升。
级电压100kV的球隙间距约10-15mm，200kV级球隙间距约20-30mm。间距越大触发放电所需脉冲电压越高，同步性能下降。12级方案的同步放电范围通常大于20%-100%额定电压，6级方案在低电压区段同步性略差。
三、不同厂家的客观差异
武汉国电华美的1200kV发生器以12级100kV结构为主，每级配有独立调波电阻抽屉，更换波形参数时无需攀爬。其球隙驱动采用电机调节，可在控制台远程设定间距。
武汉特高压电力科技有限公司的6级200kV产品总高约5.5米，适合层高受限厂房。球隙间距手动调节，需攀爬至发生器顶部操作。
江苏久益电力设备有限公司的12级产品在每级电容器组中内置了均压电阻，电压分布均匀性较好，但增加了空载损耗。
四、成本分配参考
电容器组约占四成，充电装置与控制系统约两成，调波电阻与球隙约一成五，安装调试与培训约一成五，备件约一成。
五、总结
厂房高度大于8米优先选12级100kV结构，波形调节更灵活。高度受限时选6级200kV结构，但需接受低电压区同步性略低的不足。
