雷电冲击试验为何不能只判断峰值(一)

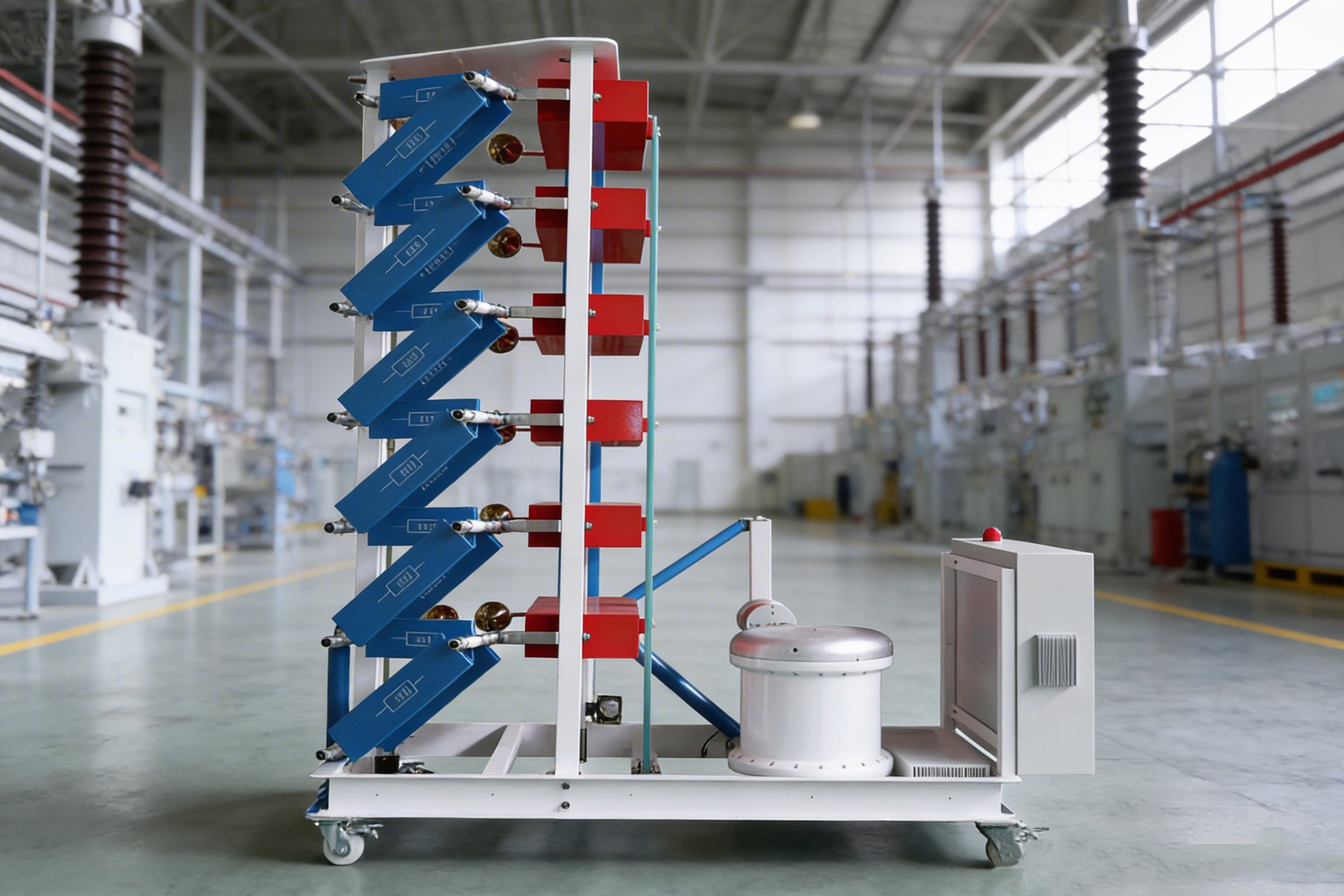

600kV雷电冲击电压发生器用于建立快速上升并逐渐衰减的冲击电压,考察被试品绝缘在瞬态电压作用下的响应。试验记录中,峰值是重要数据,但峰值达到设定水平,并不代表该次冲击波形已经符合试验要求。

雷电冲击电压的电气应力与波形变化过程有关。两次冲击记录可能具有接近的峰值,但前沿变化、衰减过程或局部振荡并不相同,被试品绝缘承受的瞬态作用也可能存在差异。判断波形时,应把峰值、波形形状和试验回路状态结合起来,而不是只读取仪表显示的较大数值。

实际波形会受到被试品电容量、高压引线、接地关系和测量回路影响。更换被试品或改变引线位置后,回路参数可能变化,原有调整状态不宜直接套用。600kV表示设备的电压输出等级,不能据此推断某一被试品应采用的试验电压,也不能说明接入不同负载后波形保持不变。

若波形出现振荡、畸变或局部突变,需要比较相同条件下的多次记录。异常若在较低电压阶段已经存在,可能与外部连接或测量回路有关;若只在电压升高后出现,则需结合被试品状态、放电声音和外部痕迹继续分析。单张波形能够提供线索,却不足以独立确定绝缘故障。

雷电冲击试验的有效判断,应建立在波形参数符合适用标准、测量回路状态明确以及记录具备重复性的基础上。峰值是波形的一部分,不能代替对整个冲击过程的评价。
