电力设备目标检测数据集 | 电力设备 变电站巡检 部件识别 目标检测 YOLO格式 9127期
数据集概述

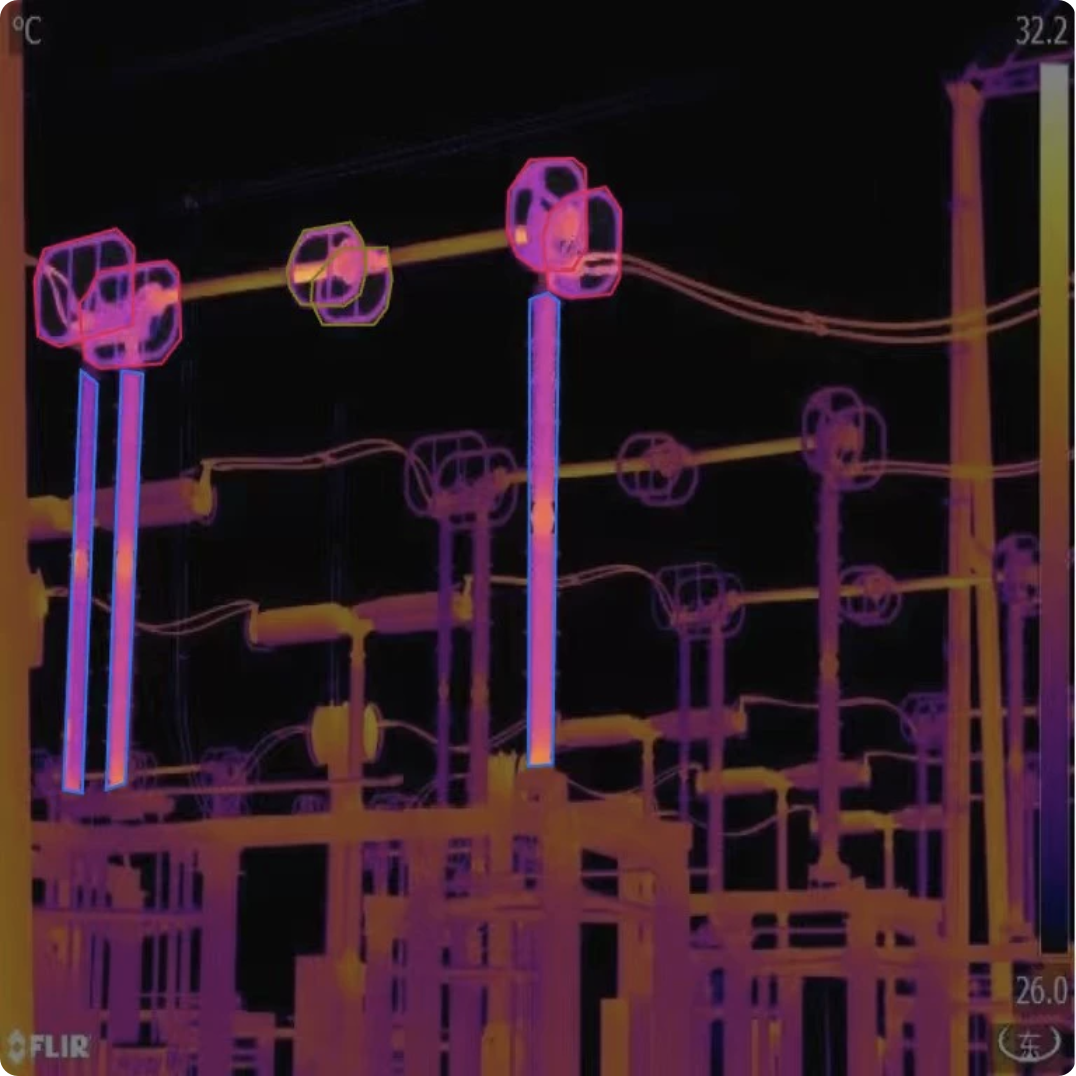

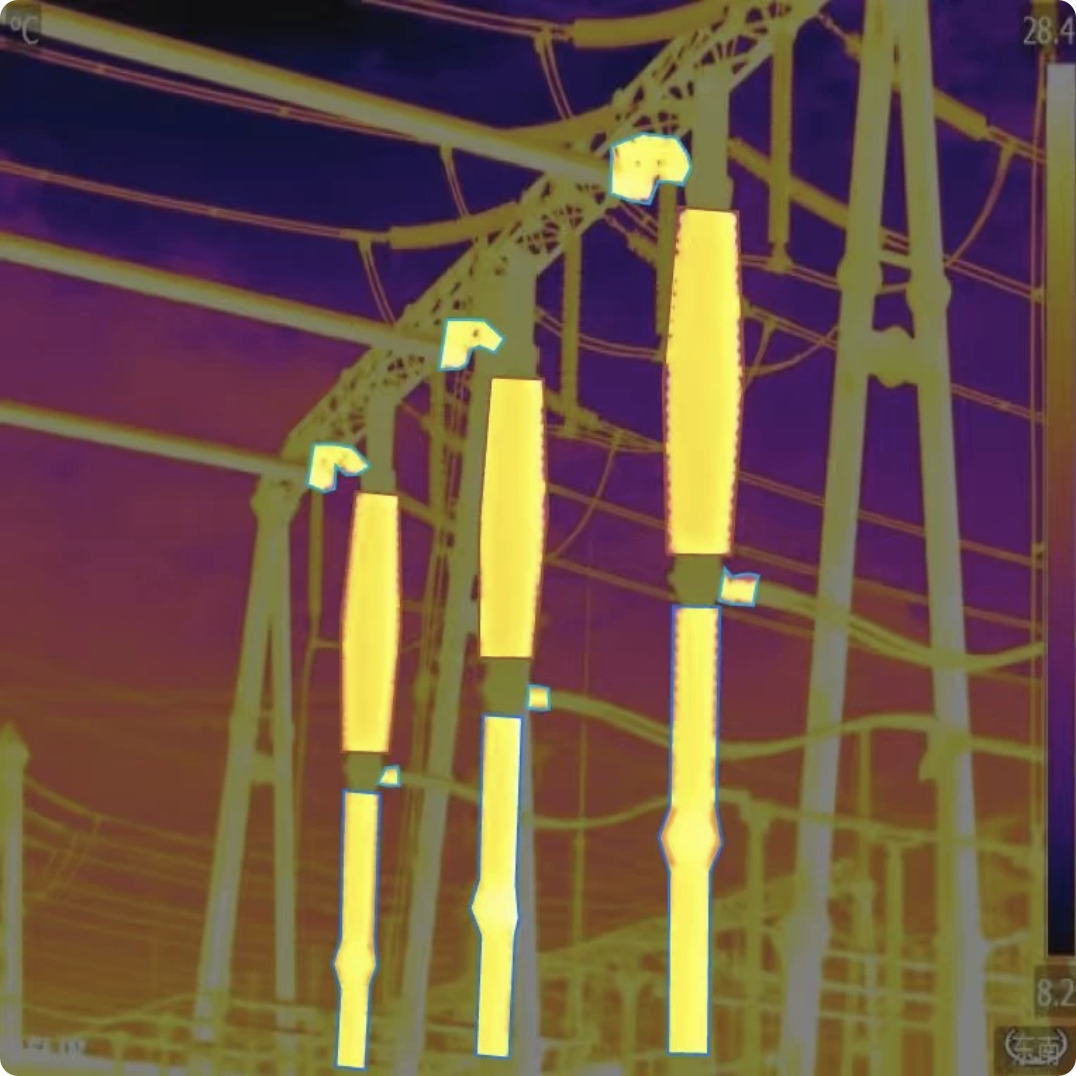

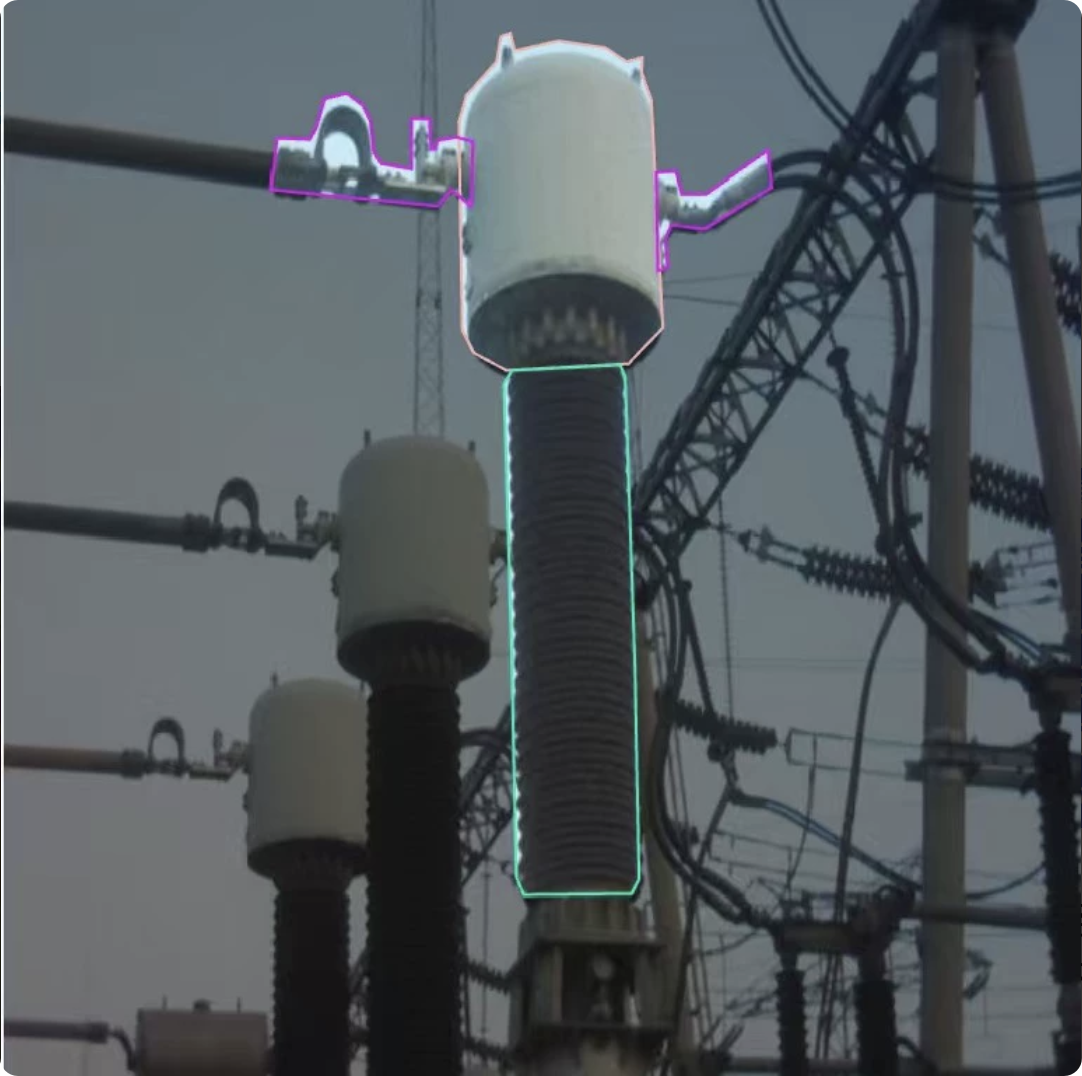

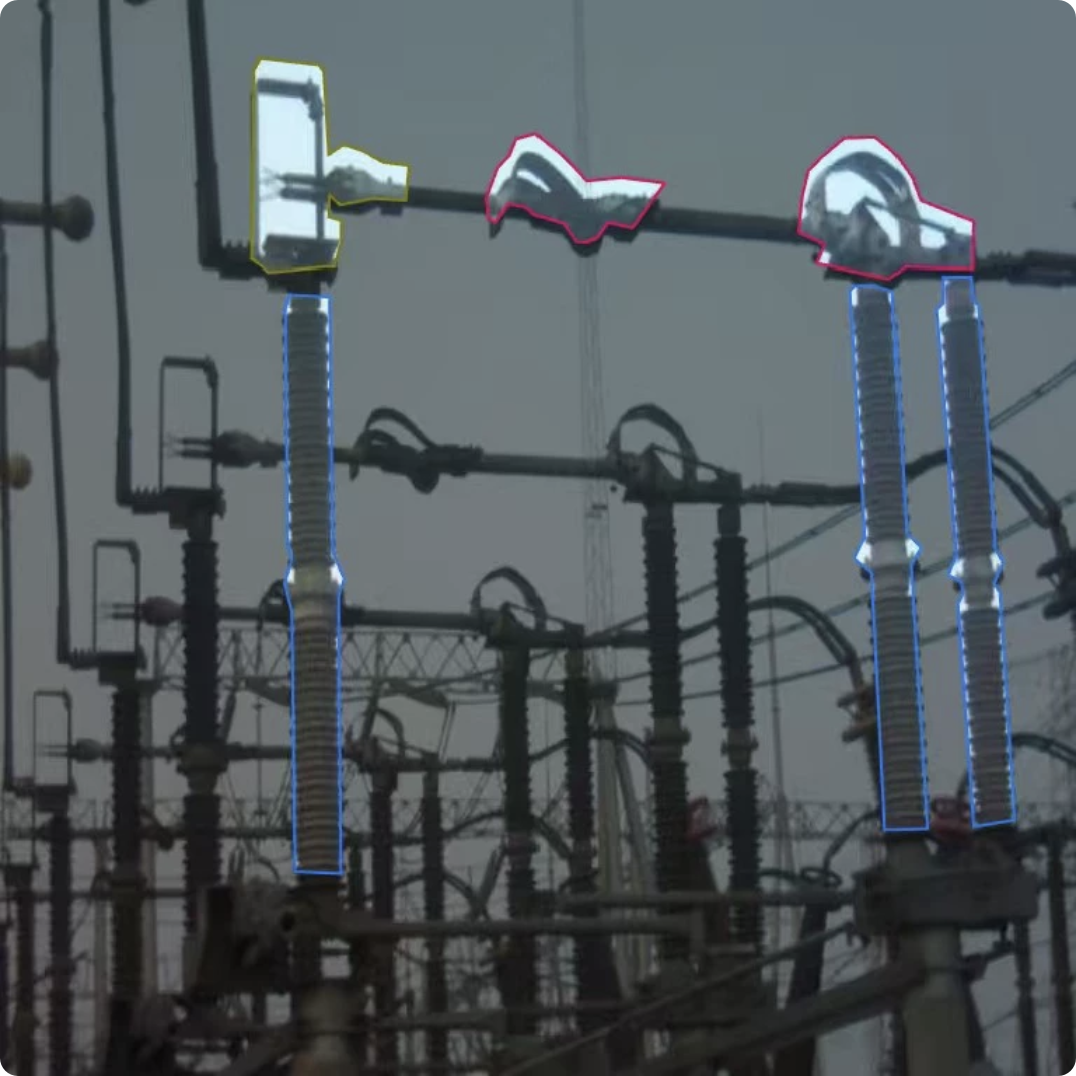

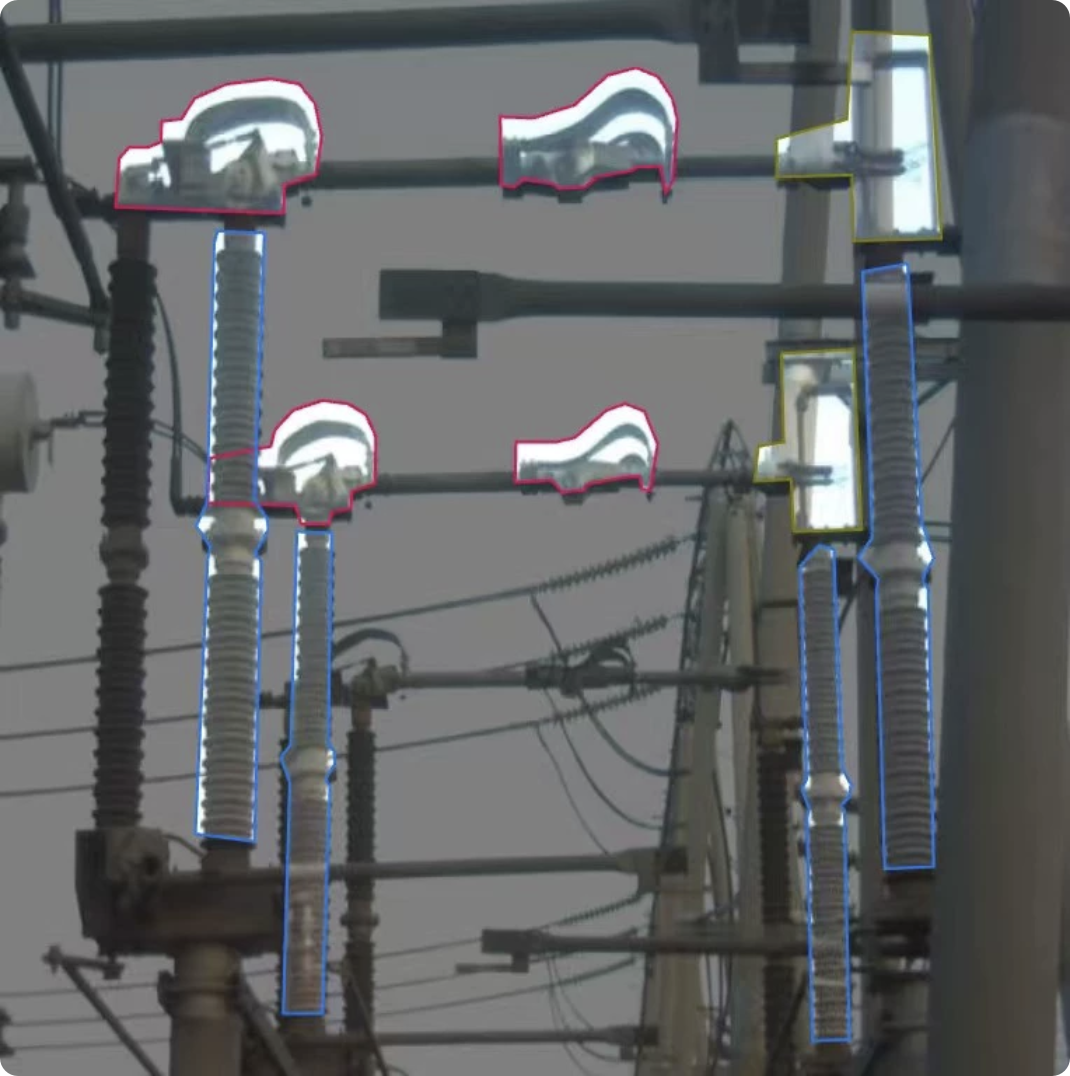

本数据集专注于变电站场景下多类电力设备的视觉检测 ，服务于电力巡检、设备状态评估及运维管理。数据涵盖16类变电站核心设备部件，适配无人机巡检、机器人巡检及固定监控的自动化识别应用。
数据集核心信息
| 数据要素 | 详细说明 |
|---|---|
| 类别 | 共 16 类（详见下方列表） |
| 数量 | 9000 张图像 |
| 格式 | 图像为 JPG/PNG；标签为 YOLO 格式的 txt 文件（水平边界框） |
| 应用价值 | 1. 智能巡检 ：支撑变电站设备的自动化识别与定位，替代人工现场检查。 2. 资产管理 ：辅助设备台账更新、部件统计与位置确认。 3. 缺陷定位 ：通过部件检测为缺陷识别提供基础定位，辅助运维决策。 4. 算法研发：为电力设备部件识别、多类别目标检测等视觉任务提供大规模训练与评测数据。 |
完整类别列表（共16类）
| 序号 | 中文类别名称 | 设备部件说明 |
|---|---|---|
| 1 | 避雷器本体 | 避雷器主体结构 |
| 2 | 均压环 | 用于均匀电场分布的环状部件 |
| 3 | 断路器 | 用于切断与接通电路的开关设备 |
| 4 | 接头 | 各类电气连接部件 |
| 5 | 支撑绝缘子 | 支撑导线并起绝缘作用的部件 |
| 6 | 套管接头 | 套管与外部线路的连接部位 |
| 7 | 普通帽 | 设备顶部的通用帽盖 |
| 8 | 瓷套 | 陶瓷绝缘套管 |
| 9 | 电流互感器接头 | 电流互感器的连接部件 |
| 10 | 头部 | 设备顶部结构 |
| 11 | 二次箱 | 二次回路设备箱体 |
| 12 | 刀闸触刀 | 隔离开关的导电触刀 |
| 13 | 固定销 | 用于固定部件的销钉 |
| 14 | 电压互感器本体 | 电压互感器主体结构 |
| 15 | 刀闸支撑绝缘子 | 隔离开关的支撑绝缘子 |
| 16 | 断路器支撑绝缘子 | 断路器的支撑绝缘子 |
数据三要素解析
类别与设备覆盖
- 数据集定义 16 类变电站核心设备部件，覆盖 避雷器 （本体、均压环）、互感器 （电流互感器接头、电压互感器本体、二次箱）、断路器 （本体、支撑绝缘子）、隔离开关 （触刀、支撑绝缘子、固定销）、套管 （接头、瓷套、普通帽、头部）及 通用部件（接头、支撑绝缘子）。
- 类别设置覆盖了变电站一次设备的主要组成部件，具有较强的系统性。
- 多类别设计可支撑细粒度的设备识别与定位任务。
数据规模与质量
- 图像总量约 9000 张，规模充足，能支撑多类别检测模型的稳健训练。
- 图片清晰标注，标注质量高，适合直接用于目标检测模型训练。
- 数据覆盖变电站多种设备类型与拍摄角度，有助于提升模型泛化能力。
格式与结构
- 采用通用 YOLO 格式（txt），每张图像对应一个同名标签文件，包含类别 ID 与归一化边界框坐标，可直接接入 YOLOv5、YOLOv8 等主流检测框架。
- 图像与标签一一对应，数据结构规范，便于进行训练/验证集划分与预处理集成。
知识普及：变电站设备部件检测的技术要点
- 部件尺度差异大：从大型变压器本体到微小的固定销，部件尺寸跨度极大，需采用多尺度特征融合策略。
- 部件相似性：部分部件（如各类支撑绝缘子）在外观上高度相似，模型需依赖安装位置、尺寸比例等上下文信息进行区分。
- 背景复杂性：变电站场景中设备密集、结构交错，部件之间可能相互遮挡，模型需具备较强的特征提取能力。
- 光照与天气影响：户外变电站受光照、天气影响显著，建议训练时加入亮度、对比度增强与雨雾模拟。
- 应用闭环：检测结果可结合设备台账与缺陷识别模型，构建变电站智能巡检与运维决策系统。
快速开始（代码示例）
配置文件 data.yaml 示例：
yaml
train: ./dataset/images/train
val: ./dataset/images/val
nc: 16
names: ['避雷器本体', '均压环', '断路器', '接头', '支撑绝缘子',
'套管接头', '普通帽', '瓷套', '电流互感器接头', '头部',
'二次箱', '刀闸触刀', '固定销', '电压互感器本体',
'刀闸支撑绝缘子', '断路器支撑绝缘子']启动 YOLOv8 训练：
python
from ultralytics import YOLO
model = YOLO('yolov8m.pt')
model.train(
data='data.yaml',
epochs=100,
imgsz=640,
batch=16,
device=0
)标签
电力设备 变电站巡检 部件识别 目标检测 YOLO格式 深度学习数据集 计算机视觉
