前言

2025年12月，国内某头部新能源车企在OTA升级时遭遇公钥证书过期，导致全国3.2万辆已售车辆无法正常更新固件------后台日志显示"证书链验证失败"。最终通过紧急签发中间CA证书才恢复服务，历时72小时，期间客服电话被打爆，社交媒体舆情飙升。

这并非孤例。德国一家Tier1供应商2024年Q3的安全审计报告披露：其V2X路侧单元的证书过期检测机制缺失，导致RSU在证书失效后仍发送已被吊销的签名消息，附近车辆的CRL校验未通过，被判为"不可信节点"而自动断开------该路侧单元对V2X通信已完全失效。

车联网PKI建设面临的不是"要不要"的问题，而是"怎么建"的问题。本文从整车厂视角出发，提供一套完整的车联网PKI架构设计、证书生命周期管理、代码实现和合规要点的实战方案，覆盖V2X直连通信、OTA远程升级和ECU安全启动三大核心场景。

一、车联网PKI的三大通信场景

车联网PKI不同于传统企业PKI，它需要同时服务三个截然不同的通信场景，每个场景对证书管理的要求差异巨大。

场景	通信对象	证书核心用途	实时性要求	证书有效期	典型标准/规范
V2X直连通信	车-车(V2V)、车-路(V2I)	消息签名 + 身份认证	毫秒级	通常7天	IEEE 1609.2 / CCSA YD/T
OTA远程升级	云端-车端(TCU)	升级包签名 + mTLS链路加密	秒级	1-3年	UN R156 (SUMS)
ECU安全启动	车内部件间(MCU-DSP)	固件签名 + Secure Boot校验	纳秒级	出厂固化(10年+)	OEM自定义规范 / SHE

1.1 三种场景的技术差异

V2X场景是证书量最大的环节。每辆车的OBU每7天需要更换一批假名证书（Pseudonym Certificate），单次更换涉及20-100个假名（用于保护车辆隐私、防止追踪）。一辆车一年累计消耗约2600-5200个短期证书。对于年产10万辆的车企：

年证书需求量：100,000辆 x 52周 x 50个假名 = 2.6亿个短期证书/年
日均峰值签发量：约71万个/天
单证书签发延迟要求：< 100ms

OTA场景证书量级不大，但对离线验证能力要求极高。升级包在下发到CDN前需完成签名，车端拉取后需在断网条件下完成完整的证书链验证。这就要求Root CA证书在车辆出厂前固化到安全区域（Secure Element / eSIM / TrustZone），OTA升级过程不依赖云端。

ECU安全启动是最底层的证书应用。从ROM Boot阶段开始，每一级固件的签名密钥固化在HSM中。这里对实时性和功耗最敏感------Boot阶段的验签操作需要在微秒级完成，且不能占用过多样品资源。

1.2 为什么不能用统-PKI覆盖所有场景

很多团队一开始的想法是"建一套企业PKI就能覆盖所有场景"，这种思路在车联网领域是致命的。原因有三：

安全级别不同：V2X需要ECDSA P-256实现毫秒级签名；ECU启动时可能只能用ECDSA P-224甚至更弱的曲线来适配MCU算力------一根CA不能同时签发两种不同安全级别
生命周期差异：V2X证书7天过期，OTA证书3年过期，ECU证书10年不过期------统一CA的CRL/OCSP分发逻辑无法同时满足
隔离要求：如果ECU安全启动用的CA被攻破，所有在途车辆都受影响------而V2X CA被攻破只影响通信层。分层隔离是最基本的安全设计原则

二、分层PKI架构设计

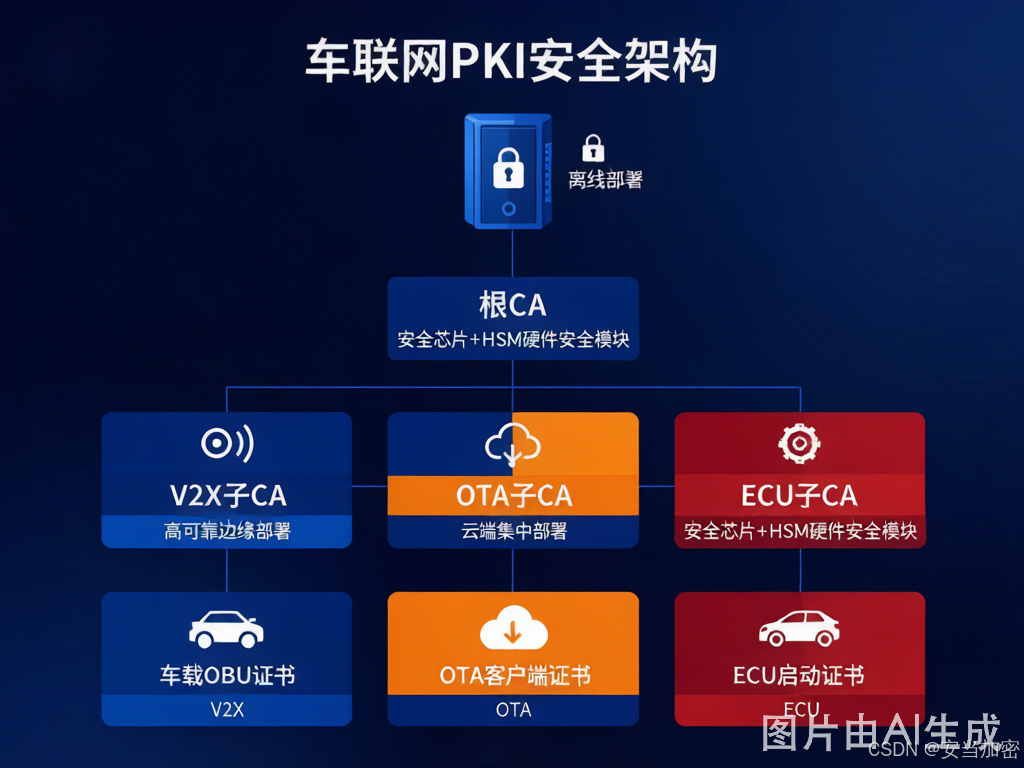

2.1 三层CA体系架构

复制代码

Root CA（离线HSM保护，10年有效期，仅签发Sub CA）
  |
  ├── V2X Sub CA（在线，高性能部署，批量签发假名证书）
  |     ├── Vehicle OBU Certificate（ECDSA P-256，7天）
  |     ├── RSU Certificate（ECDSA P-256，1年）
  |     └── V2X Service Certificate（服务器对RSU的mTLS证书）
  |
  ├── OTA Sub CA（在线，签发升级签名证书）
  |     ├── OTA Signing Certificate（RSA-2048/ECDSA，3年）
  |     ├── OTA Client Certificate（用于车端mTLS双向认证）
  |     └── OTA Service Certificate（云端服务器证书）
  |
  └── ECU Sub CA（完全离线，仅烧录时接入，签发安全启动证书）
        ├── ECU Boot Certificate（固化于ROM，不可替换）
        ├── ECU Application Certificate（可OTA更新）
        └── ECU Communication Certificate（车内通信加密）

2.2 关键设计决策

决策点	推荐方案	理由
Root CA是否在线	否，物理隔离于HSM	根密钥泄露=核爆级别事故，在线风险不可接受
V2X Sub CA部署位置	边缘节点（区域数据中心）	降低签发延迟，满足毫秒级响应
ECU Sub CA是否联网	否，仅在产线烧录时接入	安全启动是最后一道防线，攻击面必须最小化
签名算法选择	V2X: ECDSA P-256；OTA: RSA-2048 或 ECDSA P-384	平衡安全性与性能
CRL还是OCSP	OCSP Stapling 替代 CRL 分发	百万级证书的CRL文件可达数十MB，RSU分发成本高

2.3 HSM在PKI中的角色

硬件安全模块是车联网PKI的安全锚点。具体部署方式：

Root CA私钥：存储在HSM中，双人密钥分持，HSM断电存放于物理保险柜
Sub CA签名密钥：通过HSM的Key Handle机制调用，密钥本体从不出HSM
证书签发吞吐：选择支持PKCS#11接口的HSM，确保API调用不成为瓶颈

三、V2X假名证书批量签发实现

下面用Java实现V2X假名证书的批量签发控制器，使用BouncyCastle加密库对接HSM的PKCS#11接口：

java 复制代码

@Component
public class V2XCertificateIssuer {

    private static final int BATCH_SIZE = 100;          // 每批签发100个假名证书
    private static final int CERT_VALIDITY_HOURS = 168; // 7天有效期
    private static final String EC_CURVE = "secp256r1"; // ECDSA P-256

    @Autowired
    private KeyStoreRepository hsmKeyStore;  // HSM PKCS#11密钥仓库

    /**
     * 为指定车辆OBU批量签发假名证书
     * @param vehicleId 车辆唯一标识（VIN）
     * @param batchSize 假名证书数量（建议50-100）
     */
    public List<PseudonymCert> issuePseudonymCerts(String vehicleId, int batchSize) {
        List<PseudonymCert> certs = new ArrayList<>();

        // 从HSM取出 V2X Sub CA 签名密钥句柄（密钥本体不出HSM）
        PrivateKeyHandle caKey = hsmKeyStore.getSigningKey("V2X_SUB_CA_KEY_01");

        Instant now = Instant.now();
        Instant expiry = now.plus(CERT_VALIDITY_HOURS, ChronoUnit.HOURS);

        for (int i = 0; i < Math.min(batchSize, BATCH_SIZE); i++) {
            // 为每个假名生成独立密钥对（隐私保护关键）
            KeyPair pseudoKeyPair = generateECKeyPair(EC_CURVE);

            // 构造X.509 v3证书，扩展字段嵌入IEEE 1609.2权限位
            X509CertificateHolder cert = buildCertificate(
                new SubjectPublicKeyInfo(
                    AlgorithmIdentifier.getInstance(
                        X9ObjectIdentifiers.ecdsa_with_SHA256),
                    pseudoKeyPair.getPublic().getEncoded()
                ),
                new X500Name("CN=obu-pseudo-" + vehicleId + "-" + i
                    + ", OU=V2X, O=OEM, C=CN"),
                BigInteger.valueOf(generateSerialNumber()),
                Date.from(now),
                Date.from(expiry),
                caKey
            );

            // 签发并打包为证书对象
            certs.add(new PseudonymCert(
                Base64.getEncoder().encodeToString(cert.getEncoded()),
                vehicleId,
                i,
                now,
                expiry
            ));
        }

        return certs;
    }

    /**
     * 证书吊销：实时写入CRL并推送到RSU管理通道
     */
    @Async
    public void revokeAndPushCRL(String certSerial) {
        crlRepository.addEntry(certSerial, RevocationReason.CESSATION_OF_OPERATION);

        X509CRLHolder updatedCRL = crlBuilder.buildFullCRL();

        // 推送到所有RSU（通过RSU管理通道批量下发）
        rsuManager.broadcastCRL(updatedCRL.getEncoded());

        log.info("证书已吊销并推送CRL: serial=" + certSerial);
    }

    /**
     * 证书状态监控：距过期<24h触发自动续签
     */
    @Scheduled(cron = "0 0 */6 * * *")
    public void monitorCertExpiry() {
        List<PseudonymCert> expiringCerts = certRepo.findExpiringWithin(24);

        for (PseudonymCert cert : expiringCerts) {
            // 自动续签新一批假名证书
            List<PseudonymCert> newCerts = issuePseudonymCerts(
                cert.getVehicleId(), BATCH_SIZE);

            // 通过OTA安全通道下发到车端
            otaDeliveryService.pushCertsToVehicle(
                cert.getVehicleId(), newCerts);

            log.info("自动续签完成: vehicleId=" + cert.getVehicleId()
                + ", 新证书数量=" + newCerts.size());
        }
    }
}

代码关键点说明：

HSM集成：签名密钥句柄通过PKCS#11接口获取，私钥本体从不出HSM------这是合规的底线要求
批量处理：单批次100个假名证书，异步处理，确保签发延迟不阻塞其他车辆
自动续签：定时任务每6小时扫描一次，对即将过期的证书自动签发新批次并通过OTA下发
CRL实时推送：证书吊销后立即广播到所有RSU，30秒内必须送达

3.1 假名证书的隐私保护机制

V2X通信中使用假名证书而非固定身份证书，是为了保护车辆隐私------攻击者不能通过证书链路追踪到具体车辆：

隐私措施	实现方式
假名轮换	每5分钟随机更换当前使用的假名证书
证书池并行	同时持有20-100个有效假名证书，随机选取
VIN分离	证书中不含车辆VIN，使用随机CN作为标识
时间同步切换	所有车辆同时切换假名，防止单点切换被追踪

四、OTA升级场景的PKI落地

4.1 OTA升级包签名与验证流程

复制代码

升级包构建（CI/CD Pipeline）
  └── 构建完成 → 计算升级包 SHA-256 哈希
       └── OTA Signing Certificate → 签名哈希 → detached_signature.sig
            └── 打包：升级包 + 签名 + 证书链 → CDN分发

车端验证（离线执行）
  └── 从CDN拉取 → 升级包 + detached_signature.sig + certificate_chain.pem
       └── 验证证书链 → 追溯到 Root CA（预置在 TrustZone）
            └── 验证 detached签名 → 哈希匹配
                 └── [通过] → TEE安全区域解密升级包 → 执行升级
                      └── [失败] → 回滚到上一版本 → 上报异常

关键设计点：

Root CA证书在车辆出厂前固化到Secure Element或eSIM的安全域中，不可通过OTA修改
验证过程完全在车端TEE（Trusted Execution Environment）中完成，不与云端交互
验证失败必须有回滚机制------不能因为签名错误导致车辆变砖

4.2 合规要求：UN R156 (SUMS) 对PKI的条款

UN R156《软件更新和软件更新管理体系》（Software Update Management System）对OTA PKI有明确要求：

条款	要求内容	技术实现要项
5.1.2	升级包在安装前须验证完整性和真实性	数字签名方案 + 散列算法不低于SHA-256
5.2.1	软件更新须对车辆使用者透明告知	升级前弹窗确认 + 版本号展示 + 预估完成时间
7.2	须记录每次软件更新的完整审计日志	TEE存储 + 安全时间戳 + 云端同步
Annex 3	软件标识号(RXSWIN)须与证书关联	证书扩展字段嵌入VIN和RXSWIN
6.1	当升级可能影响安全功能时须进行风险评估	升级前TARA分析 + 安全影响声明

五、ECU安全启动的证书管理

ECU安全启动是车联网安全的最底层防线。从MCU上电到操作系统加载的整个过程中，每一级固件都需要经过签名验证。

5.1 安全启动链

复制代码

ROM Boot Code（不可修改）
  └── 验证 Bootloader 签名 → ECU Boot Certificate（固化在HSM）
       └── 验证 Application 签名 → ECU Application Certificate
            └── 验证 Calibration 签名 → ECU Communication Certificate
                 └── 启动完成，进入正常运行模式

验证失败的处理策略：

失败位置	处理方式	原因
Bootloader验签失败	MCU死锁，不启动	最底层固件被篡改，无法安全回滚
Application验签失败	回滚到上一有效版本	应用层可通过OTA修复
Calibration验签失败	使用默认标定，告警上报	非安全关键，允许降级运行

5.2 ECU证书的产线注入

ECU安全启动证书需要在产线阶段注入，这一环节的安全至关重要：

复制代码

产线密钥注入流程：
1. 密钥服务器（离线）→ 生成 ECU 密钥对
2. HSM → 签发 ECU Boot Certificate
3. 安全通道 → 注入 ECU ROM/HSM
4. 验证签名 → 确认注入成功
5. 烧毁临时通道 → 密钥永久固化

注意：产线密钥注入完成后，必须销毁注入通道的临时凭证------否则任何拥有通道凭证的人都可以在后续阶段重新注入恶意固件。

六、PKI运维的三大常见坑

6.1 证书过期自动化管理

问题：V2X假名证书7天过期，OTA证书1-3年过期，ECU证书固化不可换------三种时间维度差异巨大。运维人员对V2X证书"看不见、管不到"，常出现自动续签任务失效导致的批量过期事故。

解决方案------三级预警机制：

预警级别	距过期时间	颜色标识	处置措施
红色预警	< 24h	红色	立即人工介入 + 自动续签
黄色预警	< 72h	黄色	自动续签 + 邮件告警
蓝色关注	< 168h	蓝色	纳入周度巡检列表

6.2 CRL分发延迟

问题：证书量达数百万级后，CRL文件可达数十MB，分发到所有RSU的网络延迟不可忽视。某量产项目的实测数据显示：100万证书的CRL文件为28MB，单次全网RSU分发耗时约8分钟------远超V2X场景30秒的时效要求。

解决方案------OCSP Stapling替代CRL：

RSU预先从CA获取带时间戳的OCSP响应并本地缓存。车端质询时直接从RSU拉取已验证的OCSP Staple响应，响应延迟降至10ms以内，且响应体极短（通常<2KB）。

6.3 根密钥泄露应急预案

问题：Root CA私钥如果泄露，所有子证书全部失效------这是车联网PKI的核爆级别事故。2023年某Tier1供应商的审计案例中，Root CA私钥仅存储在未加密的U盘中，此发现直接导致该供应商被移出三家整车厂的供应商列表。

应急预案三级体系：

级别	场景	响应措施
一级（预防）	日常运维	Root CA物理隔离 + 双人密钥分持 + 加密介质存储
二级（切换）	Sub CA疑似泄露	Hot Standby Sub CA 立即切换（预签空白证书，切换时间<5分钟）
三级（恢复）	Root CA确认泄露	启动灾难恢复计划：重新签发全量证书 + 全系车辆召回/远程升级

演练要求：每年至少进行1次Sub CA切换演练和1次根密钥恢复桌面演练。

七、PKI建设的团队与流程建议

7.1 跨部门协作矩阵

车联网PKI建设涉及多个部门的协作，如果没有提前建立协作机制，推进过程会遇到大量阻力。

部门	PKI相关职责	需产出的关键交付物
信息安全团队	PKI架构设计、证书策略制定、安全审计	PKI架构设计文档、CP/CPS证书策略文件
车载软件团队	OTA签名验证集成、ECU安全启动实现	签名验证代码、安全启动测试报告
云平台团队	Sub CA部署、证书签发API、CRL/OCSP服务	证书签发服务、监控看板
产线制造团队	ECU证书注入流程、密钥固化验证	产线安全注入SOP、验证记录
法务/合规团队	UN R156/R155合规审查、供应商安全协议	合规自评报告、供应商协议范本
售后/质量团队	安全事件响应、召回/远程升级协调	事件响应预案、售后流程SOP

7.2 分阶段实施路线图

对于从零开始的整车厂，建议按三个阶段推进，每个阶段有明确的可验收成果：

第一阶段：基础建设（3-4个月）

完成PKI架构设计评审
采购和部署HSM硬件
建立Root CA并完成密钥固化
产线密钥注入通道搭建和验证

第二阶段：核心场景覆盖（4-6个月）

V2X Sub CA部署和假名证书签发能力上线
OTA签名验证方案集成到CI/CD流程
ECU安全启动方案在首个车型上验证

第三阶段：运营优化（持续进行）

自动化证书监控和续签
根密钥定期恢复演练
供应商安全审计纳入PKI范围
新车型的PKI方案复制和优化

7.3 常见踩坑提醒

坑	表现	预防措施
"先上线再补PKI"	车型已经量产才发现证书方案不完整	在概念设计阶段就把PKI纳入技术评审
HSM选型只看价格	采购了低性能HSM，V2X证书签发速度不达标	选型前做吞吐量基准测试：目标 >5000 sig/s
忽视产线安全	密钥注入环境未做物理隔离和审计	产线密钥注入区独立隔离 + 全程录像 + 双人操作
CRL分发方案缺失	证书上线后才想到需要CRL分发，匆忙实现导致延迟超标	在架构设计阶段就把CRL/OCSP方案作为必选项

总结

车联网PKI建设的核心逻辑可以归结为四条：

分层隔离：V2X、OTA、ECU三个PKI域独立管理，不共用Root CA------这是安全底线
硬件锚定：Root CA私钥进HSM物理隔离，签名操作全部在HSM内部完成，密钥本体永不出硬件
合规前置：ISO 21434 和 UN R156 对PKI有明确要求，从项目Day1就纳入设计审查
自动化运维：证书过期告警、CRL分发、根密钥备份------任何需要"记得去做"的事都会在某一天被遗忘

车联网PKI没有捷径，但它有成熟的架构模式。关键是选择正确的分层策略，然后坚决执行。
