对于计算机网络零基础的学习者而言，网际层（IP 层）是理解整个网络端到端通信逻辑的核心环节。本文将系统梳理网际层三大核心模块的全部知识点：IPv4 数据报的首部格式与分片机制、ICMP 网际控制报文协议的功能分类与典型应用、VPN 虚拟专用网与 NAT 网络地址转换的工作原理与特性，同时配套经典统考例题的原题与详细解析，标注全部核心考点，帮助大家从零搭建网际层的知识体系。
一、核心知识点分模块梳理
模块 1：IPv4 数据报的首部格式

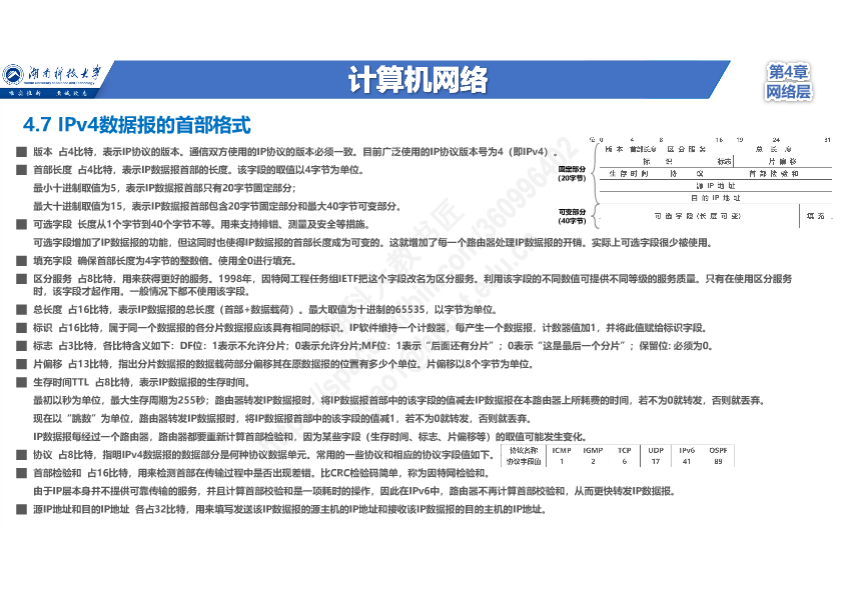

IPv4 数据报由首部 和数据载荷两部分构成，是 IP 协议功能的核心载体。首部包含 20 字节的固定部分和最大 40 字节的可变部分，通常以 32 比特（4 字节）为单位进行描述。各字段的功能与要点如下：
版本字段（4 比特）
-
作用：标识 IP 协议的版本号，通信双方使用的 IP 版本必须一致
-
核心说明：当前广泛应用的版本号为 4，即 IPv4

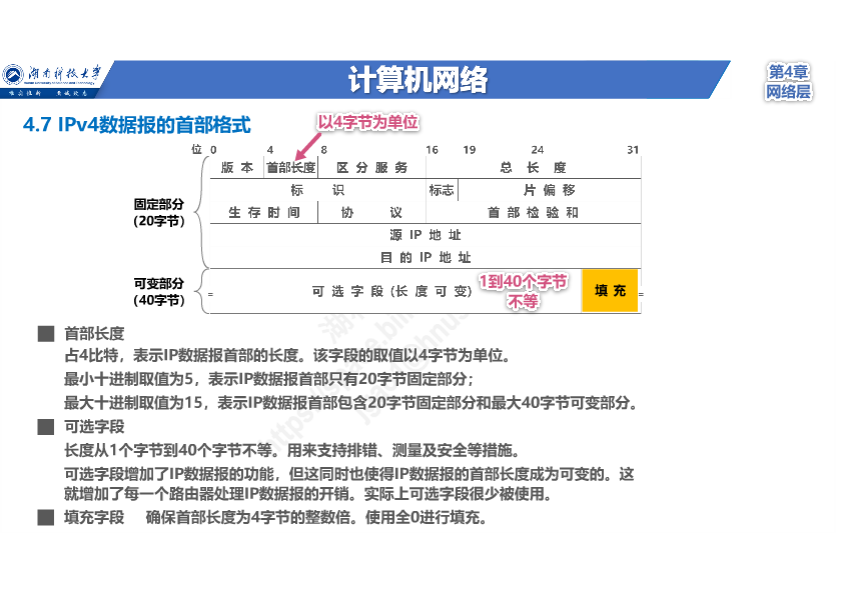

首部长度字段（4 比特，重点）
-
作用：标识整个 IP 数据报首部的总长度
-
核心考点 ：字段取值以4 字节为单位 。例如取值为二进制
0101（十进制 5），则首部实际长度为5 × 4 = 20字节，代表仅包含固定首部 -
补充说明：首部可变部分为可选字段，长度 1~40 字节，用于排错、测量、安全加固等场景，实际网络中很少使用；填充字段用于补足字节数，保证首部总长度为 4 字节的整数倍

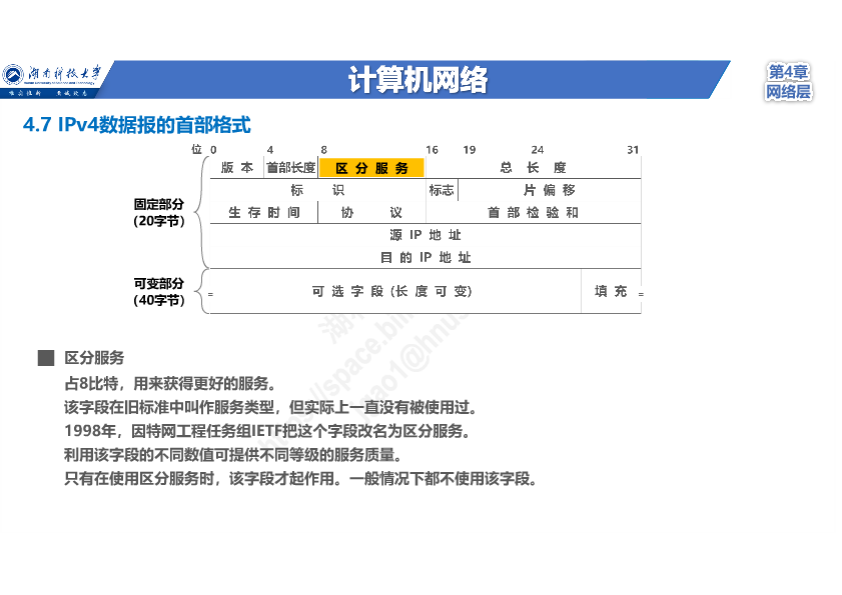

区分服务字段（8 比特）
-
作用：旧标准中称为服务类型，1998 年正式更名为区分服务，通过不同取值提供不同等级的服务质量
-
说明：普通网络场景下不启用该字段，仅在区分服务的专用网络中生效

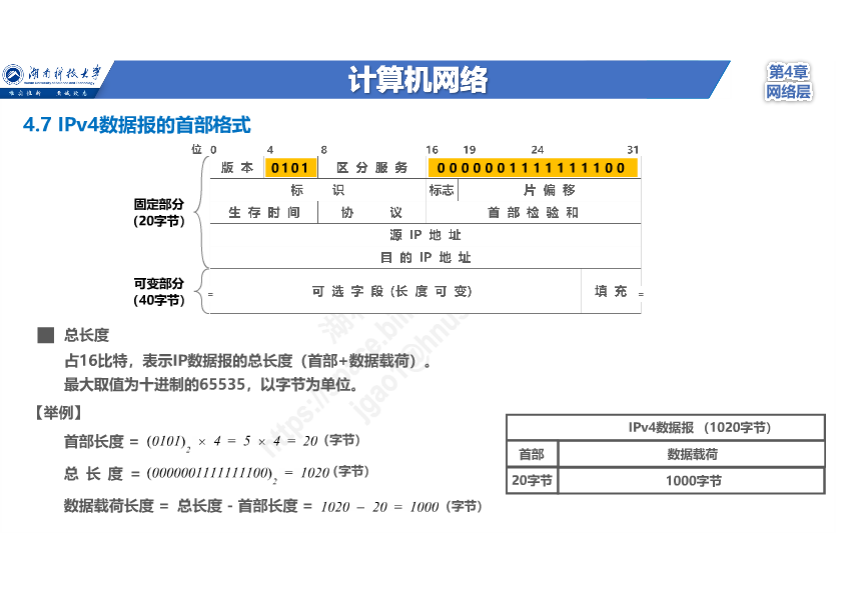

总长度字段（16 比特）
-
作用：标识 IP 数据报「首部 + 数据载荷」的整体长度，单位为字节
-
数值范围：最大取值为十进制 65535，实际网络中很少传输超长 IP 数据报

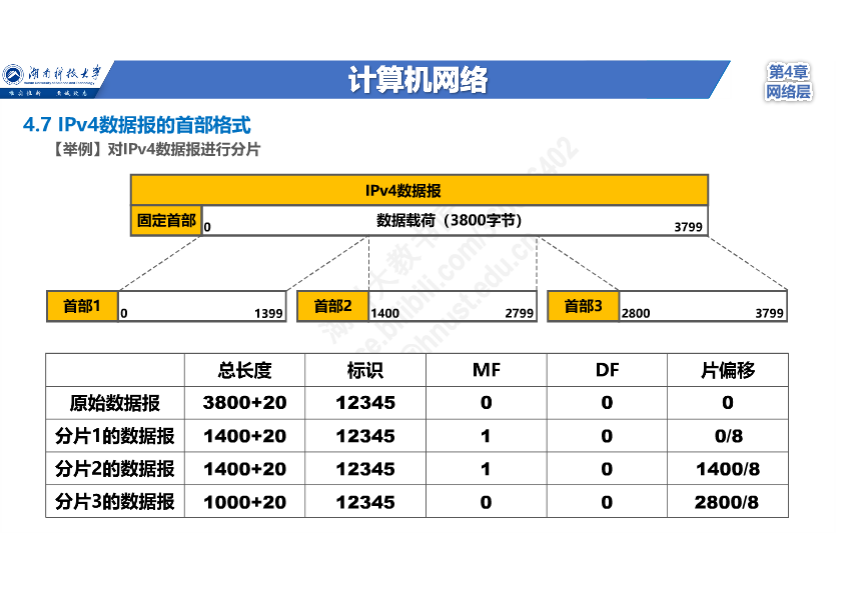

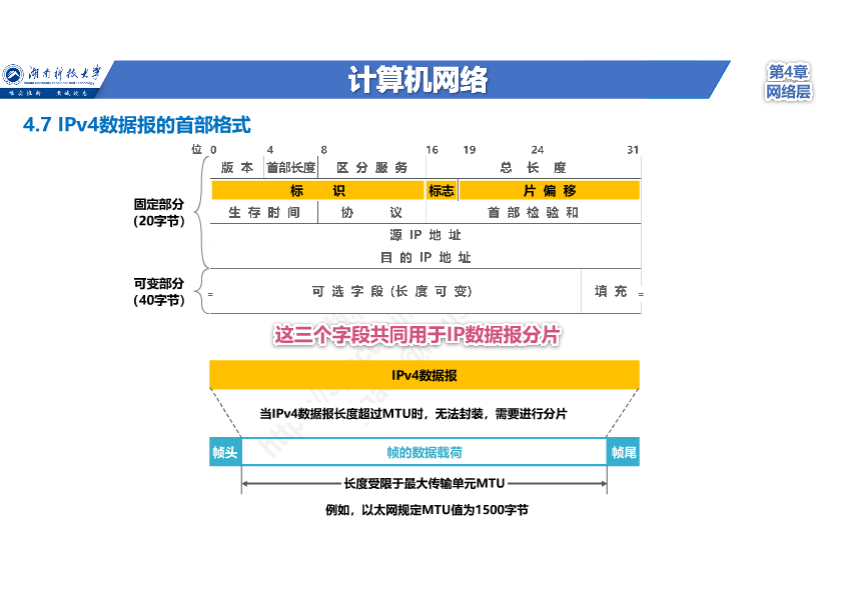

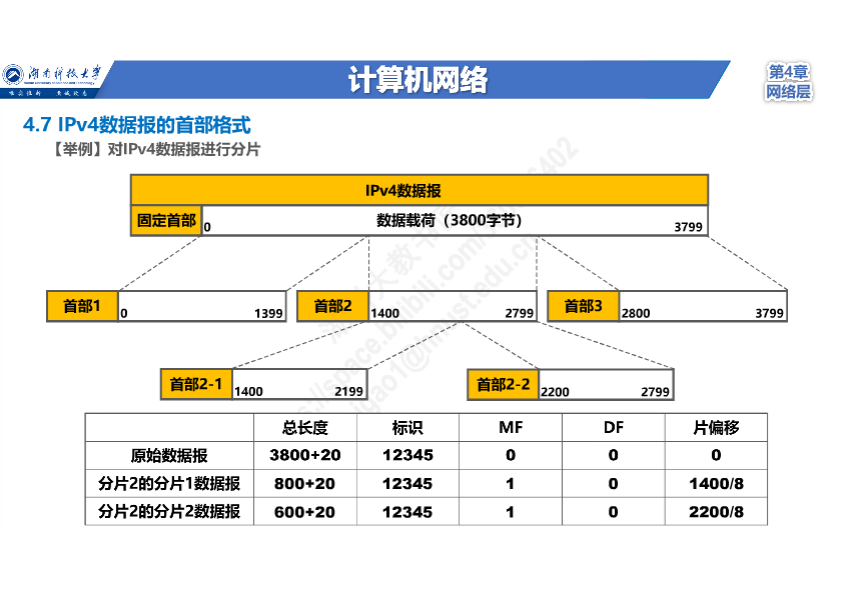

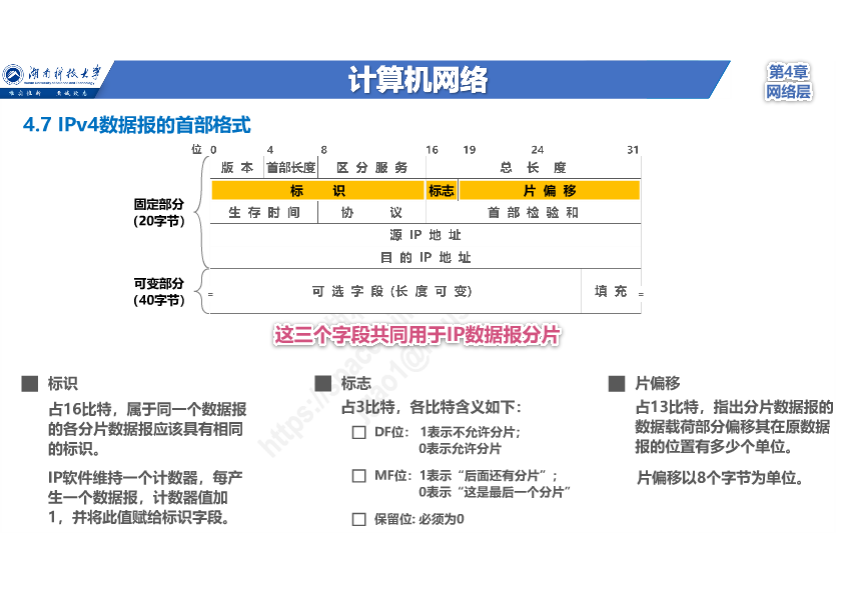

标识、标志、片偏移字段（分片核心，重点难点） 这三个字段共同支撑 IP 数据报的分片机制：当 IP 数据报总长度超过数据链路层的最大传输单元（MTU）（例如标准以太网的 MTU 为 1500 字节）时，必须将原数据报拆分为多个更小的分片数据报，再封装进帧传输。
-
标识字段（16 比特）：同一个原数据报拆分出的所有分片，标识字段的取值完全相同；IP 软件维护计数器，每生成一个新的 IP 数据报，计数器值加 1 并赋值给标识字段
-
标志字段（3 比特）：
-
DF 位：取值为 1 代表不允许分片，取值为 0 代表允许分片
-
MF 位：取值为 1 代表本分片之后还有其他分片，取值为 0 代表本分片是最后一个分片
-
保留位：固定取值为 0
-
-
片偏移字段（13 比特，核心考点）：
-
作用：标识本分片的数据载荷，在原数据报完整数据载荷中的偏移位置
-
核心规则 ：以8 字节为单位 。例如分片数据的起始字节为 2800，则片偏移字段取值为
2800 ÷ 8 = 350
-

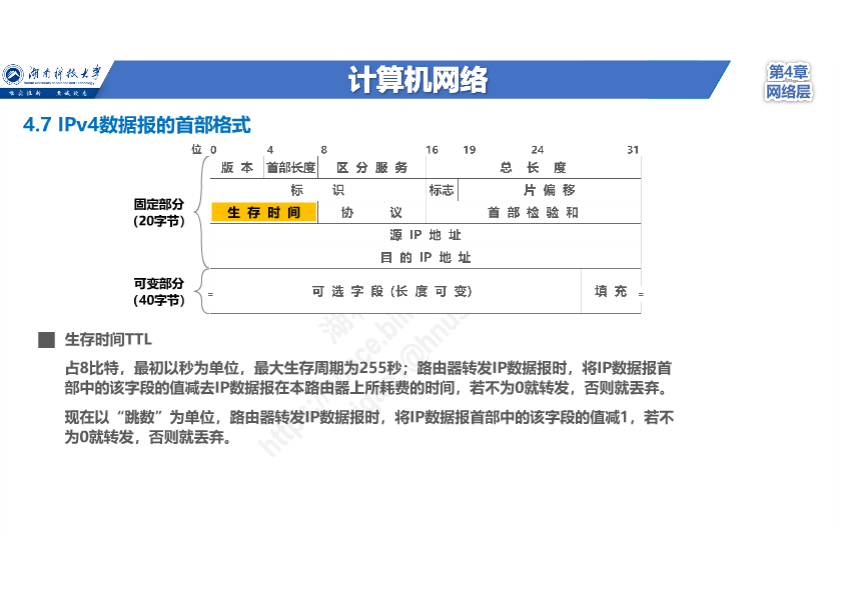

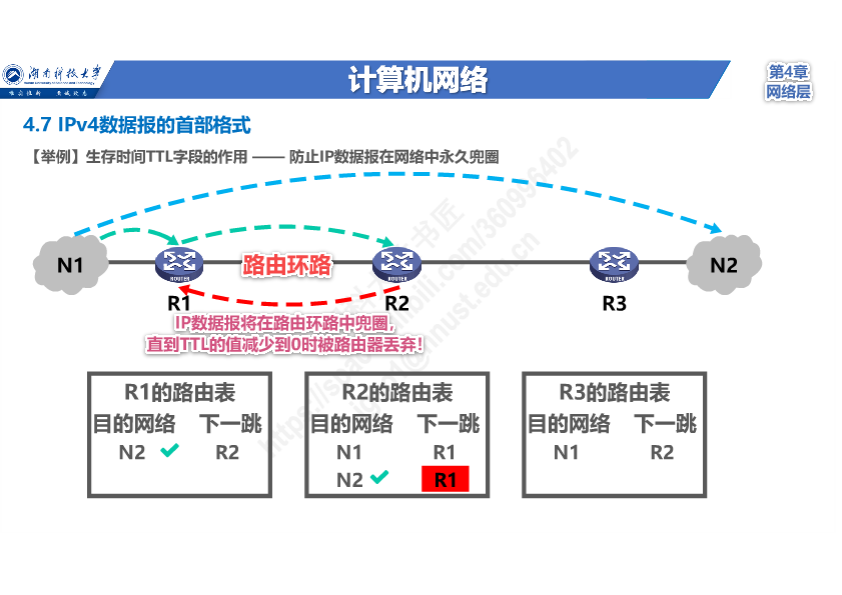

生存时间（TTL）字段（8 比特，重点）
-
核心作用：避免 IP 数据报在路由环路中被永久转发、兜圈
-
机制演变：最初设计以秒为单位，最大生存时间 255 秒；当前网络中以「跳数」为单位
-
工作逻辑：IP 数据报每经过一个路由器，路由器将 TTL 值减 1；若减后结果为 0，路由器直接丢弃该数据报
-
补充：TTL 是网络排错、路由追踪的核心字段

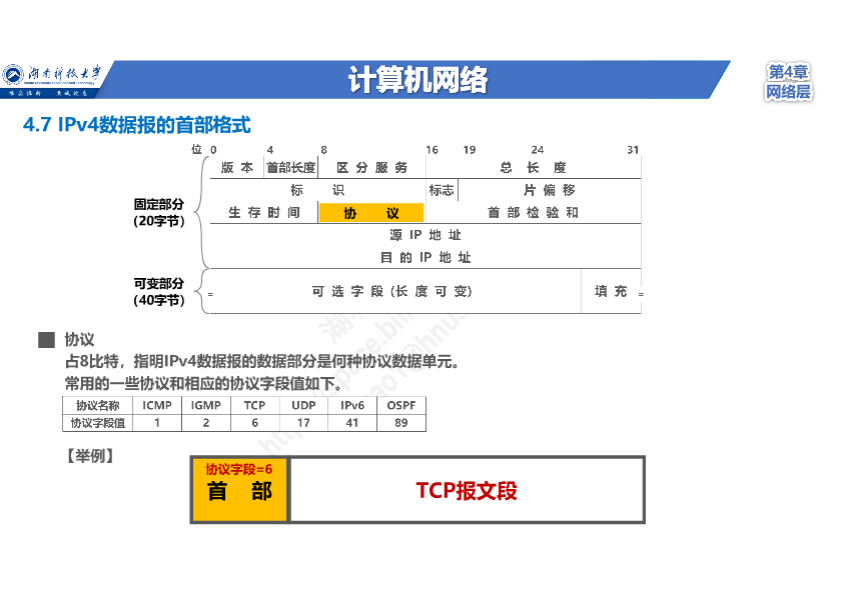

协议字段（8 比特）
-
作用：指明 IP 数据报的数据部分，封装的是哪一种协议的数据单元
-
常见取值：取值为 1 代表封装 ICMP 报文，取值为 6 代表封装 TCP 报文段，取值为 17 代表封装 UDP 报文段

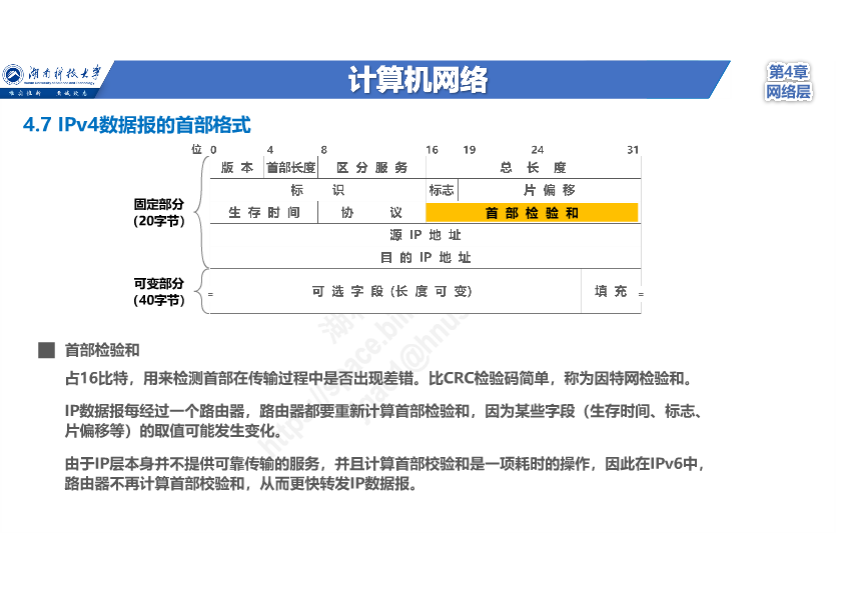

首部检验和字段（16 比特）
-
作用：检测 IP 数据报首部在传输过程中是否出现比特差错，采用因特网检验和算法
-
核心特点：IP 数据报每经过一个路由器，都必须重新计算首部检验和（因为 TTL、标志、片偏移等字段会发生变化）；IPv6 协议中取消了该字段，以提升路由器的转发效率

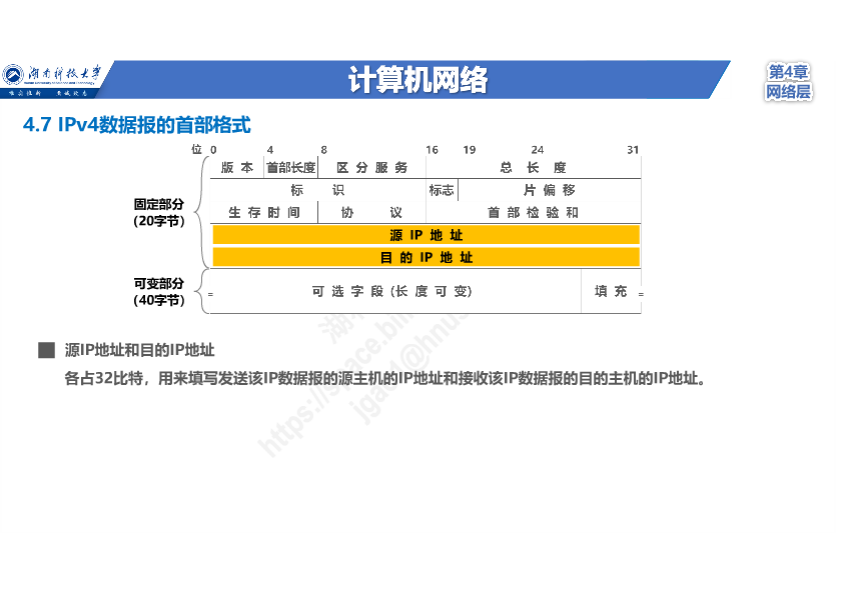

源 IP 地址、目的 IP 地址字段（各 32 比特）
- 作用：分别填写发送数据报的源主机、接收数据报的目的主机的 IP 地址，是路由器进行路由转发的核心依据
模块 2：网际控制报文协议 ICMP

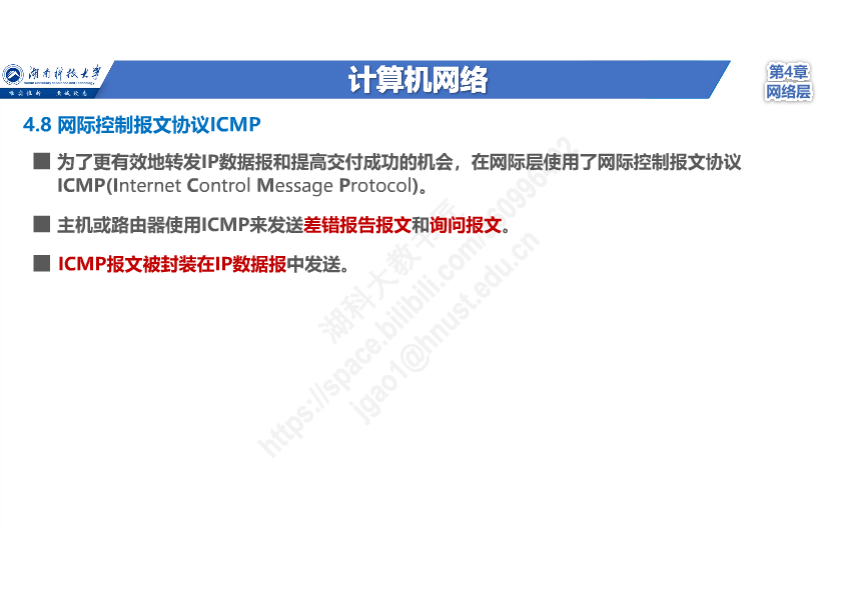

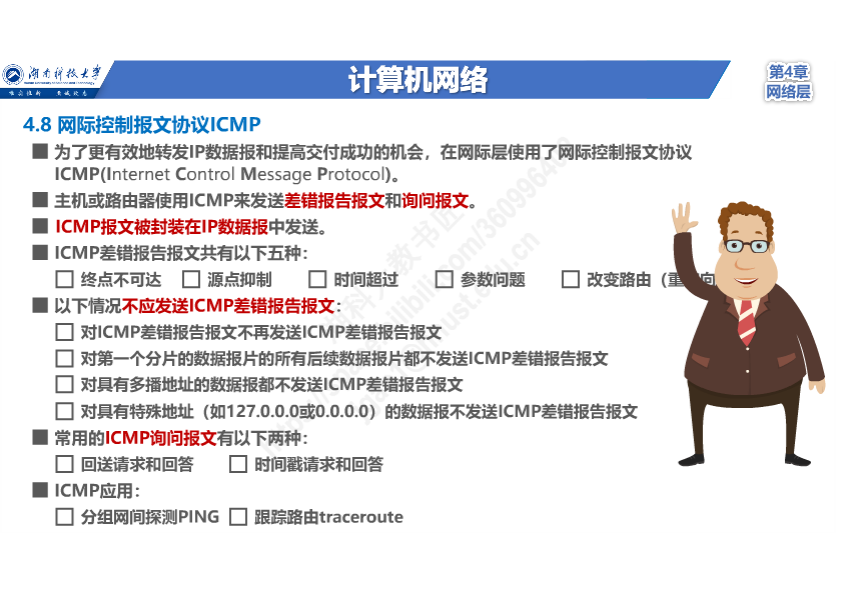

ICMP（网际控制报文协议）是网际层的核心控制协议，作用是提升 IP 数据报的转发效率、提高数据交付的成功率。ICMP 报文本身封装在 IP 数据报的数据部分中传输。
2.1 ICMP 报文的两大分类
ICMP 报文分为差错报告报文 和询问报文两大类。
（1）差错报告报文（共 5 种，重点）
-

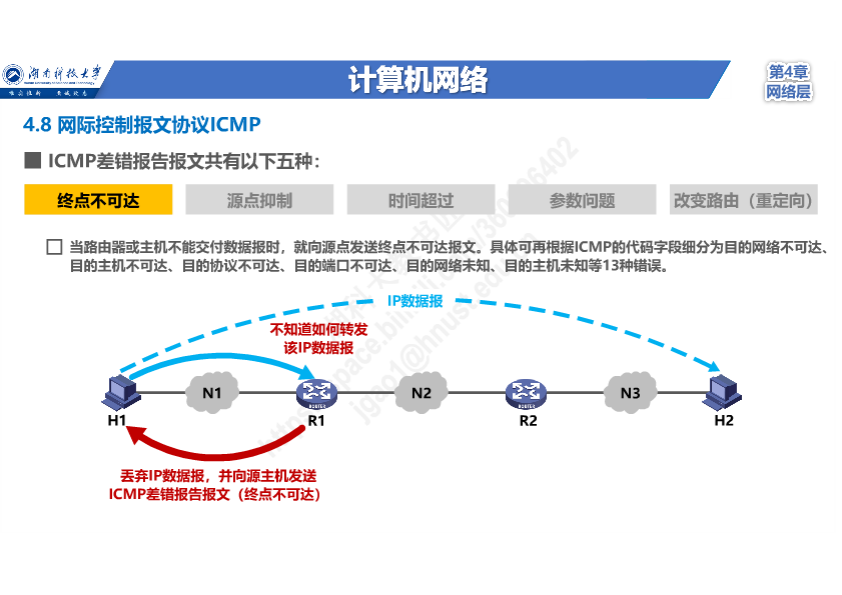

终点不可达：当路由器或主机无法交付数据报时，向源主机发送该报文；可细分为目的网络不可达、目的主机不可达、目的协议不可达、目的端口不可达等 13 种细分类型
-

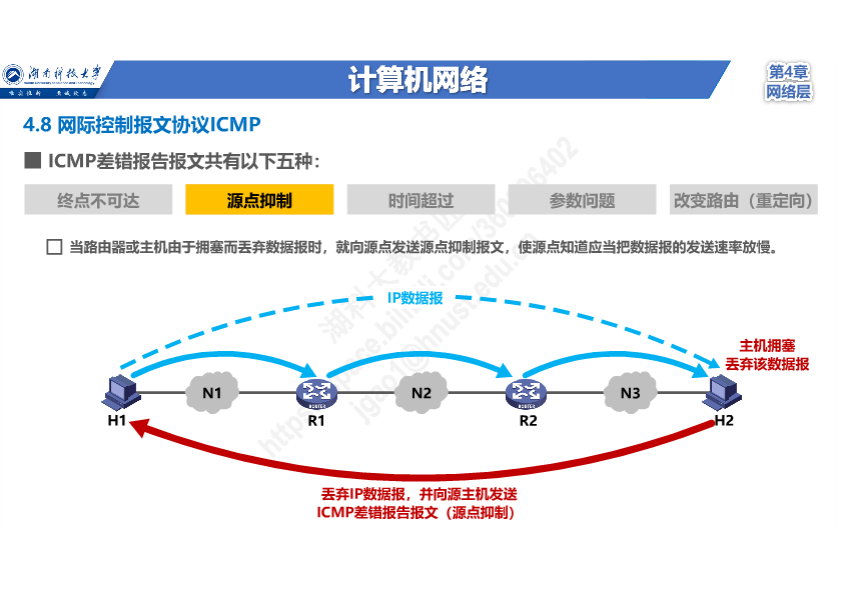

源点抑制：当路由器或主机因为网络拥塞丢弃数据报时，向源主机发送该报文，通知源主机降低数据发送速率
-

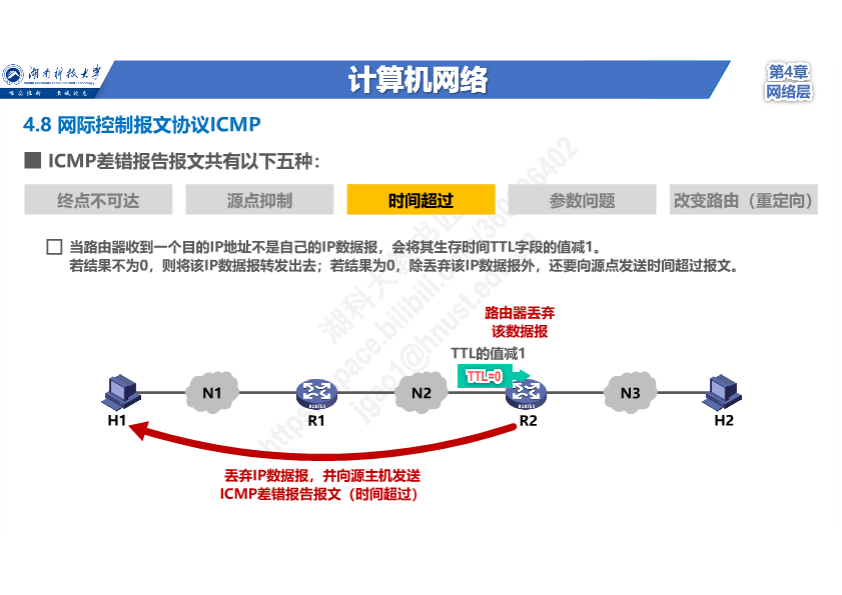

时间超过：两种触发场景 ------①路由器收到 TTL 减为 0 的数据报，丢弃报文并发送该类型差错报文；②目的主机在规定时间内没有收齐一个数据报的所有分片，丢弃已收到的分片并发送该报文
-

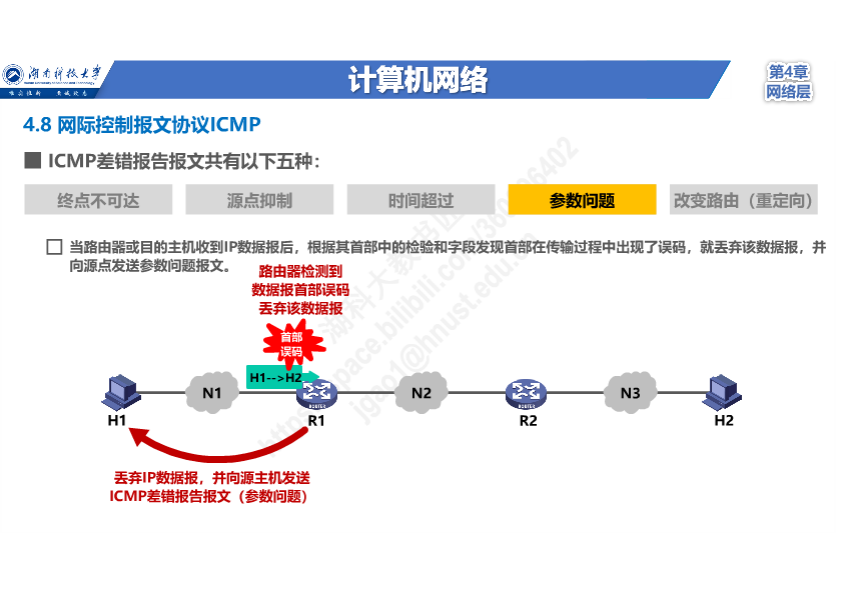

参数问题：路由器或目的主机检测出 IP 首部出现错误（例如检验和不匹配），丢弃数据报并发送该报文
-

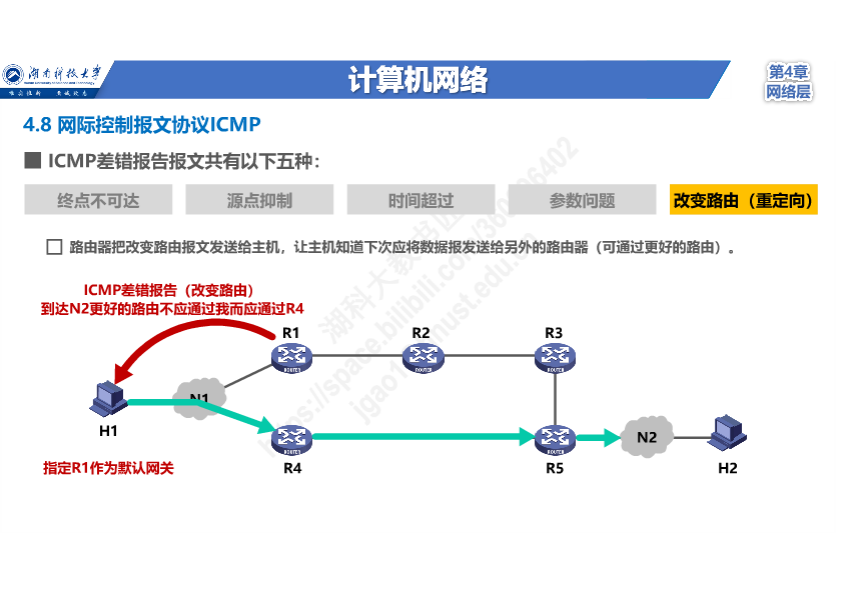

改变路由（重定向）：路由器向主机发送报文，告知主机去往某个网络的更优路由，主机收到后更新自身的路由表

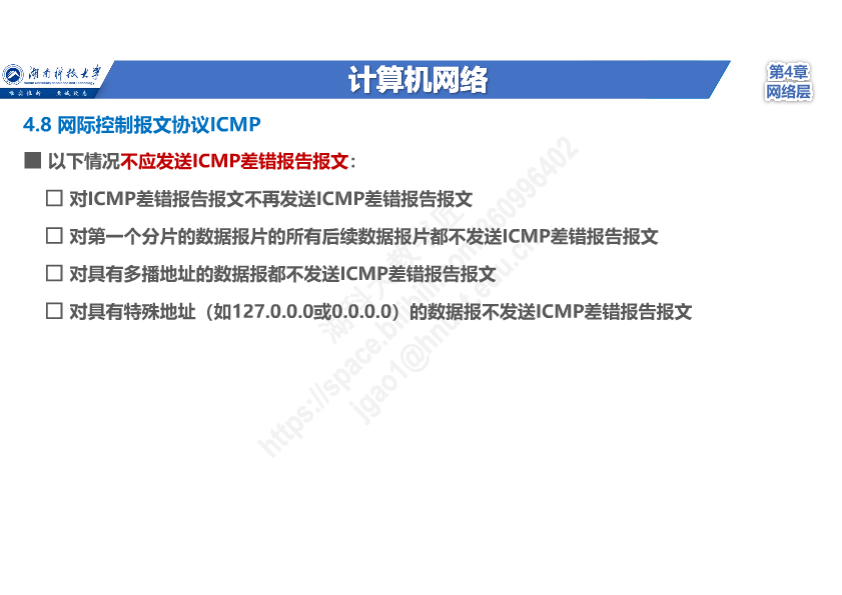

（2）不发送 ICMP 差错报告报文的特殊场景（易考点）
-
对 ICMP 差错报告报文本身，不再回复 ICMP 差错报告报文
-
对第一个数据报片之外的所有后续分片，不发送 ICMP 差错报告报文
-
对目的地址为多播地址的 IP 数据报，不发送 ICMP 差错报告报文
-
对目的地址为特殊地址（例如 127.0.0.1(127.0.0.1)、0.0.0.0(0.0.0.0)）的数据报，不发送 ICMP 差错报告报文

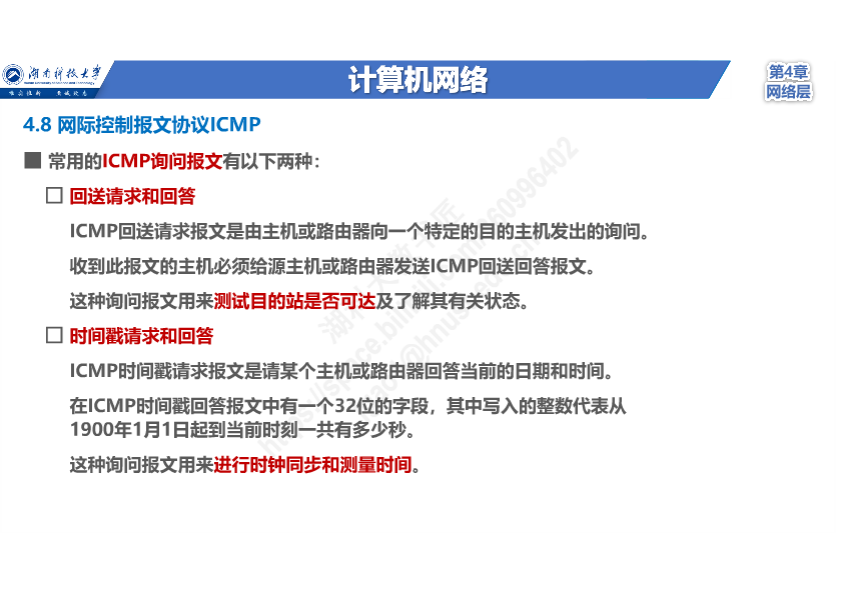

（3）常见询问报文
-
回送请求与回送回答报文：主机或路由器向特定目的主机发送询问，收到请求的目的主机必须回复对应报文；用于测试目的主机是否可达、获取目的主机的状态信息
-
时间戳请求与时间戳回答报文：请求目标主机或路由器返回当前的日期时间，用于网络中的时钟同步、往返时间测量
2.2 ICMP 的典型应用（重点）
-

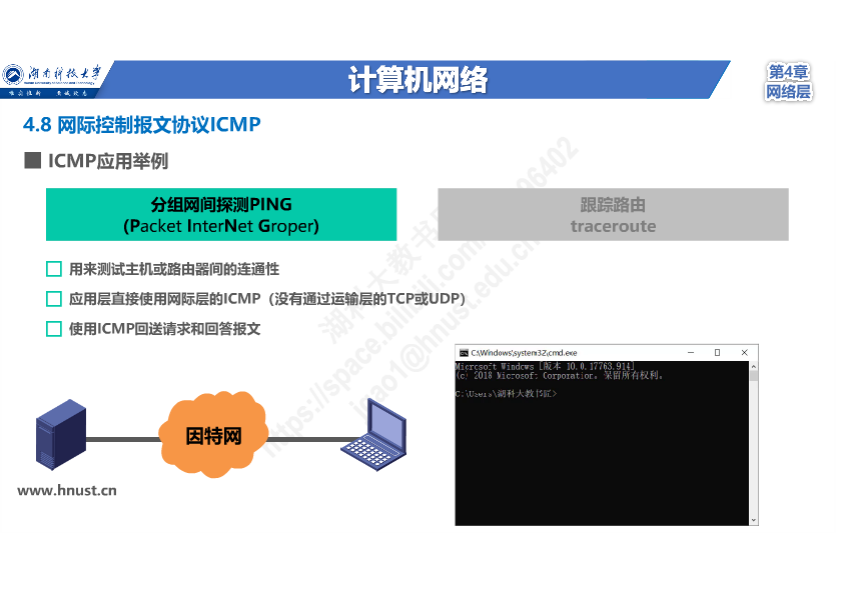

ping（分组网间探测） ：用于测试两台主机 / 路由器之间的网络连通性；应用层直接调用 ICMP 协议，不经过运输层的 TCP 或 UDP；使用 ICMP 的回送请求、回送回答两类报文
-

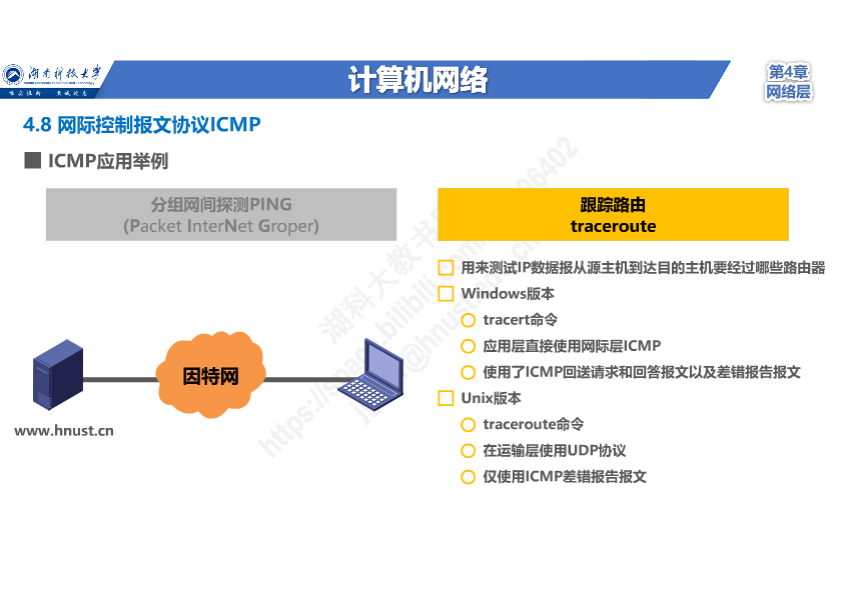

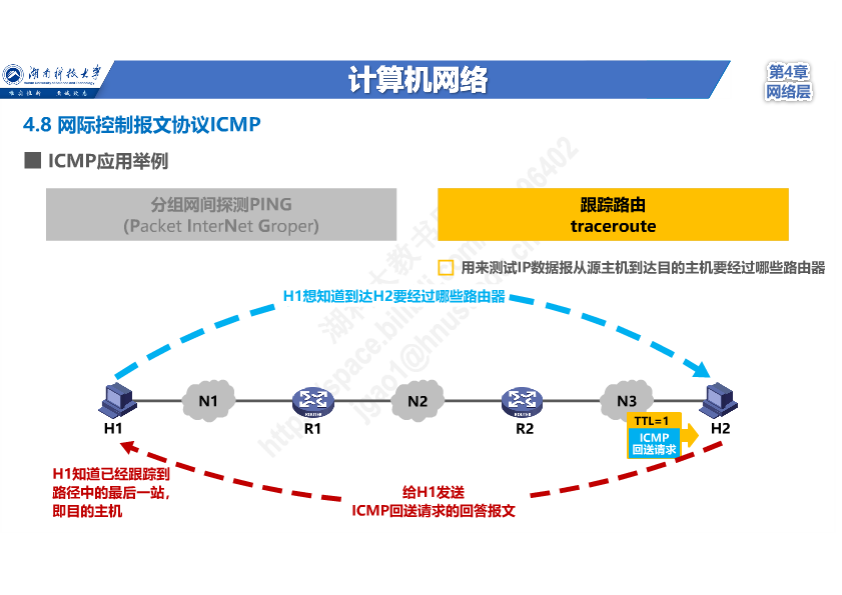

tracert/traceroute（跟踪路由）：用于测试 IP 数据报从源主机到目的主机，沿途需要经过哪些路由器
-
Windows 系统命令为
tracert：应用层直接使用 ICMP 协议，用到回送请求 / 回答报文 + 时间超过差错报告报文
-
Unix/Linux 系统命令为
traceroute：运输层使用 UDP 协议，网际层仅使用 ICMP 差错报告报文 -
实现原理：源主机依次发送 TTL=1、2、3...... 的封装了探测报文的 IP 数据报；数据报到达第 n 个路由器时 TTL 减为 0，路由器返回时间超过差错报文，源主机以此获取第 n 跳路由器的地址；当数据报最终到达目的主机时，目的主机返回 ICMP 回送回答报文，标识路由追踪完成
-
模块 3：虚拟专用网 VPN 与网络地址转换 NAT
两项技术均围绕 IPv4 地址紧缺问题设计，同时实现了专用网络的安全通信与公网接入。

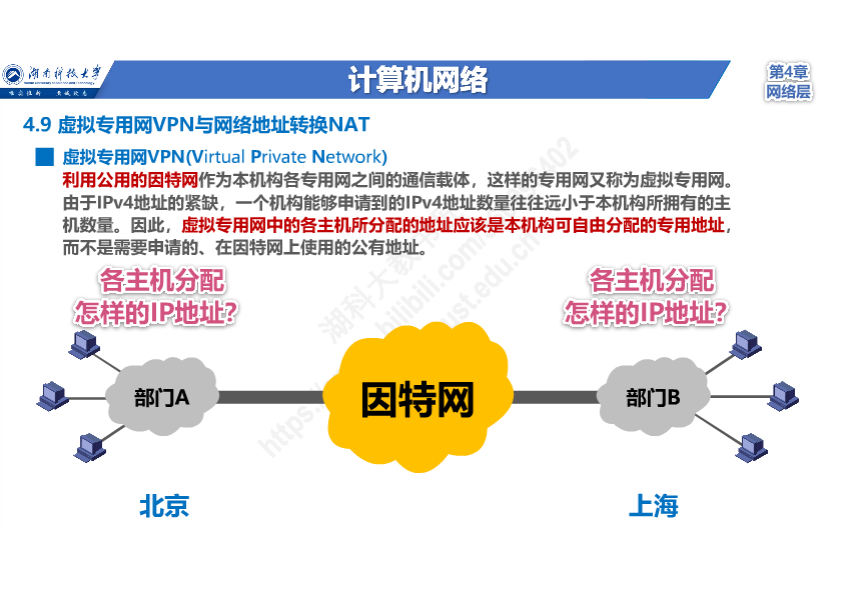

3.1 虚拟专用网 VPN
（1）核心概念
-
作用：利用公用的因特网作为机构各专用网之间的通信载体，构建逻辑上的专用网络；替代成本高昂的专线租用方案
-
地址基础：专用网内部使用私有地址（专用地址），无需向运营商申请，机构可自由分配；私有地址仅支持机构内部通信，因特网中的所有路由器，都不会转发目的地址为私有地址的 IP 数据报
（2）标准私有地址段（重点）
IANA 官方预留了三个私有地址块，仅可用于内部网络：
-
10.0.0.0(10.0.0.0) ~ 10.255.255.255(10.255.255.255)（网段：10.0.0.0/8(10.0.0.0/8)）
-
172.16.0.0(172.16.0.0) ~ 172.31.255.255(172.31.255.255)（网段：172.16.0.0/12(172.16.0.0/12)）
-
192.168.0.0(192.168.0.0) ~ 192.168.255.255(192.168.255.255)（网段：192.168.0.0/16(192.168.0.0/16)）
（3）核心原理：IP 隧道技术
-
发送端：内网主机生成内部 IP 数据报（源、目地址均为私有地址），发送到网络边缘的 VPN 路由器；路由器对内部数据报进行加密，再添加外部 IP 首部（源、目地址为两端边缘路由器的公网 IP），封装为外部数据报在因特网中传输
-
接收端：对端边缘路由器收到外部数据报后，拆除外部首部、对数据解密，恢复出原始的内部 IP 数据报，根据内部目的地址转发给内网主机
-
逻辑效果：两个边缘路由器之间仿佛存在一条直通的点对点专用链路
（4）VPN 的三类常见形态
-
内联网 VPN：同一机构下、不同地理位置的部门内部网络，共同构成的 VPN
-
外联网 VPN：机构的 VPN 接入外部合作机构的网络，实现跨机构的安全内部通信
-
远程接入 VPN：外地办公的员工，通过普通因特网接入公司内部专用网；通过终端的 VPN 软件，在个人 PC 与公司网络之间建立加密隧道
3.2 网络地址转换 NAT
（1）核心作用
让大量使用私有地址的内网主机，共享少量公网 IP 地址访问因特网，大幅缓解 IPv4 地址耗尽的问题。
（2）基础工作原理
-
专用网连接因特网的路由器上部署 NAT 功能，称为 NAT 路由器；NAT 路由器至少拥有一个有效的公网 IP 地址
-
出站方向：内网主机向外网发送数据报时，NAT 路由器从地址池中分配一个临时公网 IP，将数据报的源私有地址替换为公网地址，同时在 NAT 转换表中记录「私有地址 - 公网地址」的映射关系
-
入站方向：外网主机回发数据报时，NAT 路由器查询转换表，将数据报的目的公网地址替换为对应的私有地址，转发给内网的对应主机
（3）网络地址与端口号转换 NAPT（重点）
-
背景：基础 NAT 模式下，一个公网 IP 同一时间只能对应一台内网主机，地址利用率很低
-
原理：同时结合「IP 地址 + 运输层端口号」进行转换，单个公网 IP 可以同时支持多台内网主机与外网通信，大幅提升了公网地址的利用率
-
应用：当前绝大多数家用路由器都采用 NAPT 技术

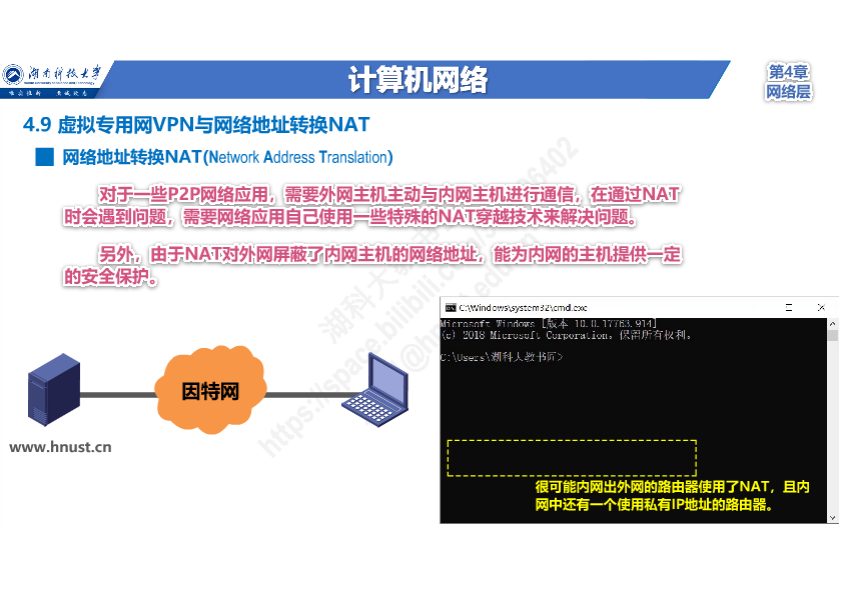

（4）NAT 的特性与局限
-
核心局限：通信不能由外网主机主动发起。外网主动发送的数据报，NAT 路由器在转换表中找不到对应的映射记录，无法确定转发到哪一台内网主机
-
衍生限制：使用私有地址的内网主机，不能直接充当公网服务器；点对点类网络应用需要额外的 NAT 穿透技术才能正常工作
-
安全优势：对外屏蔽了内网主机的真实地址，为内网提供了基础的安全防护
二、核心知识点汇总表格
|------------|----------------|---------------------------------------|-----------------------------------------------|-----------------------------------------------------|
| 知识模块 | 核心定位 | 重点字段 / 分类 | 核心机制 | 关键特性与应用 |
| IPv4 数据报首部 | 网际层协议数据单元的控制核心 | 首部长度、总长度、标识 / 标志 / 片偏移、TTL、协议字段、首部检验和 | 分片机制：超过链路 MTU 时拆分数据，通过三字段支持目的端重组；TTL 机制防止路由环路 | 以太网 MTU=1500 字节；首部长度单位 4 字节，片偏移单位 8 字节；IPv6 取消首部检验和 |
| ICMP 协议 | 网际层差错控制与网络探测协议 | 5 种差错报告报文、2 种询问报文 | 差错报文反馈传输异常；询问报文实现网络状态探测 | 典型应用：ping（连通性测试）、tracert（路由追踪）；4 种特殊场景不发送差错报文 |
| VPN 技术 | 基于公网构建的逻辑专用网络 | 三类私有地址段、IP 隧道技术 | 边缘路由器加密封装内部数据，通过公网隧道传输，对端解密还原内网数据 | 分类：内联网 VPN、外联网 VPN、远程接入 VPN；私有地址无法在公网路由 |
| NAT 技术 | 私有地址与公网地址的转换技术 | NAPT（地址 + 端口联合转换） | NAT 路由器维护地址映射表，双向替换 IP 地址实现内网主机公网访问 | 缓解 IPv4 地址不足；外网无法主动发起对内网的通信；家用路由器普遍采用 NAPT |
三、经典例题原题与解析

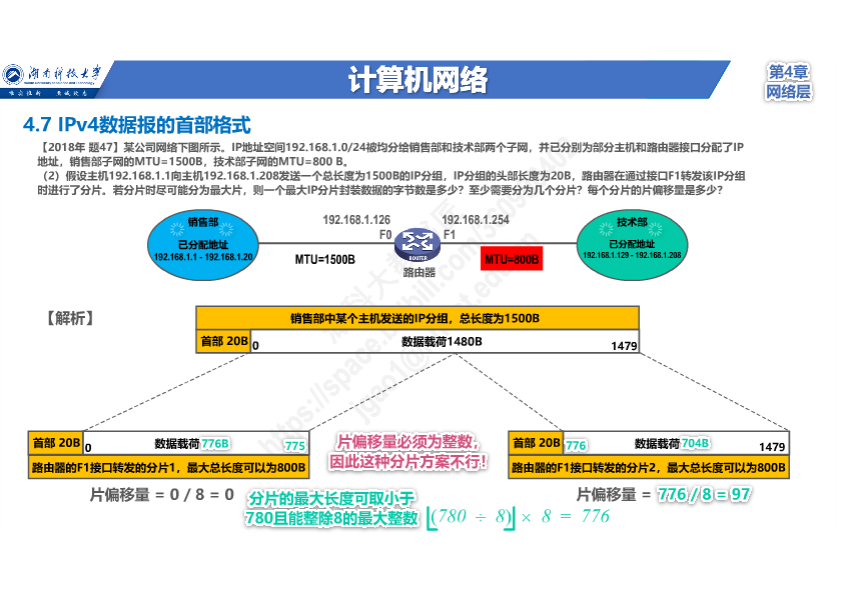

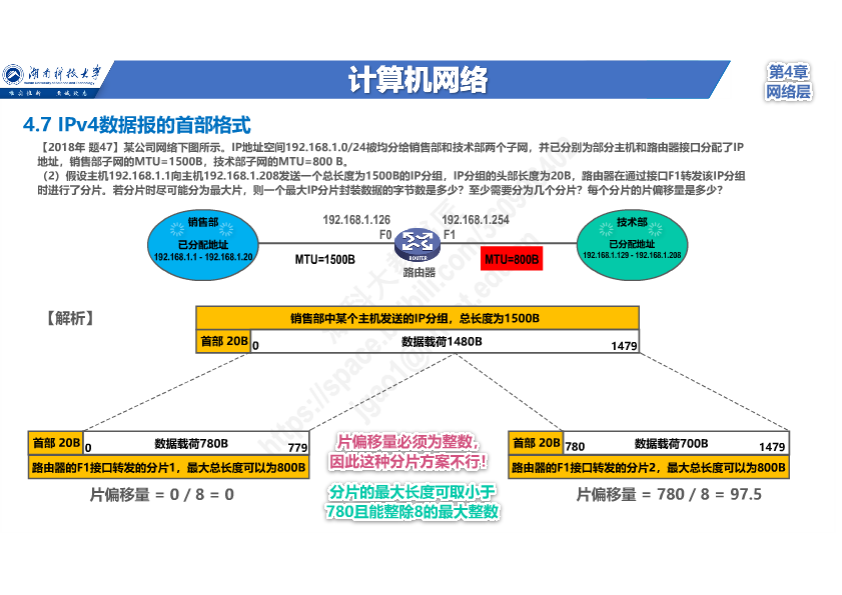

例题 1：IP 分片计算（统考真题）
详细解析：
-
计算原数据报的数据载荷长度： 数据载荷长度 = 总长度 - 首部长度 =
1500 - 24 = 1476字节 -
计算单个分片可承载的最大数据长度： MTU 限制分片 IP 数据报的总长度最大为 800 字节，因此分片的数据部分最大长度 =
800 - 24 = 776字节 验证：776 ÷ 8 = 97，结果为整数，符合片偏移以 8 字节为单位的规则。 -
两个分片的具体参数：
-
分片 1：承载前 776 字节数据（对应原数据 0~775 号字节）
-
总长度：
776 + 24 = 800字节 -
MF 标志位：1（本分片之后还有其他分片）
-
DF 标志位：0（允许分片）
-
片偏移：
0 ÷ 8 = 0
-
-
分片 2：承载剩余 700 字节数据（对应原数据 776~1475 号字节）
-
总长度：
700 + 24 = 724字节 -
MF 标志位：0（本分片是最后一个分片）
-
DF 标志位：0（允许分片）
-
片偏移：
776 ÷ 8 = 97
-

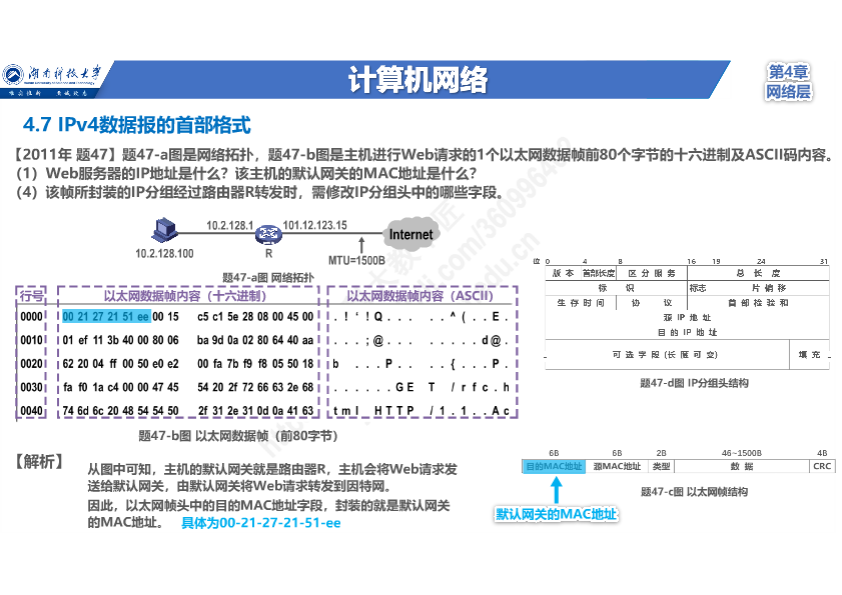

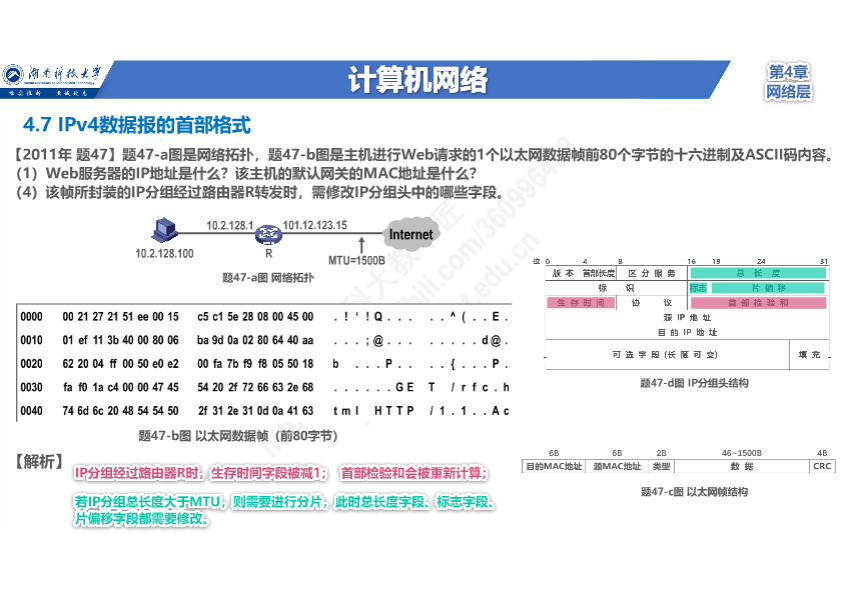

例题 2：IP 首部字段变化与地址定位（统考真题）
详细解析：
-

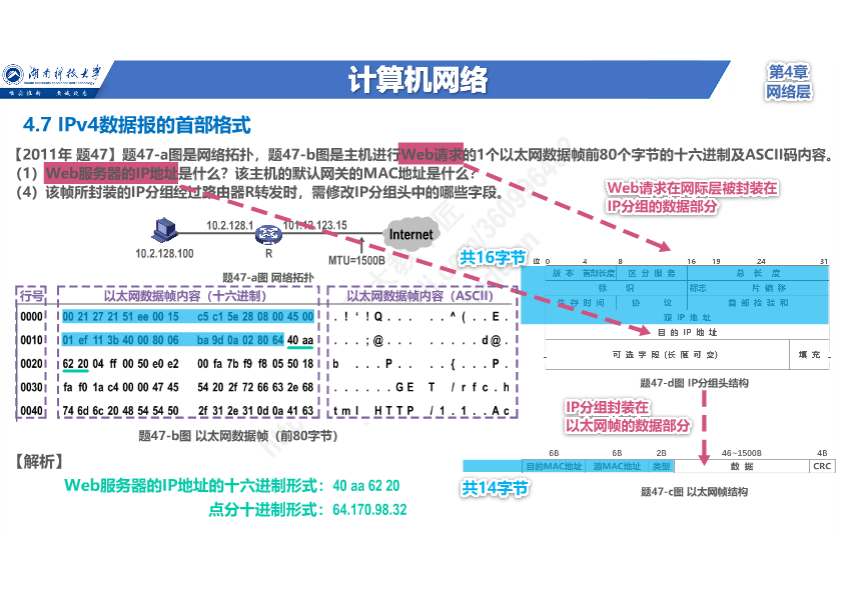

第一问解答： 以太网帧的前 14 字节为以太网帧首部（包含目的 MAC 地址、源 MAC 地址、类型字段），IP 数据报紧跟在以太网帧首部之后。 IP 首部中，目的 IP 地址之前的字段总长度为 16 字节（版本 + 首部长度 + 区分服务 + 总长度 + 标识 + 标志 + 片偏移 + 生存时间 + 协议 + 首部检验和 + 源 IP 地址）。 因此起始位置 =
14（以太网首部） + 16（IP首部前置字段） = 30，即从第 31 字节开始是目的 IP 地址的内容。 -
第四问解答： 经过路由器转发时，一定会变化的字段有 2 个：
-
生存时间（TTL）字段：每经过一个路由器，TTL 值必须减 1
-
首部检验和字段：TTL 变化会导致首部整体校验值变化，路由器必须重新计算首部检验和 补充：如果 IP 数据报发生分片，总长度、标志字段、片偏移字段也会发生变化，但只要经过路由器转发，TTL 和首部检验和是必然变化的字段。

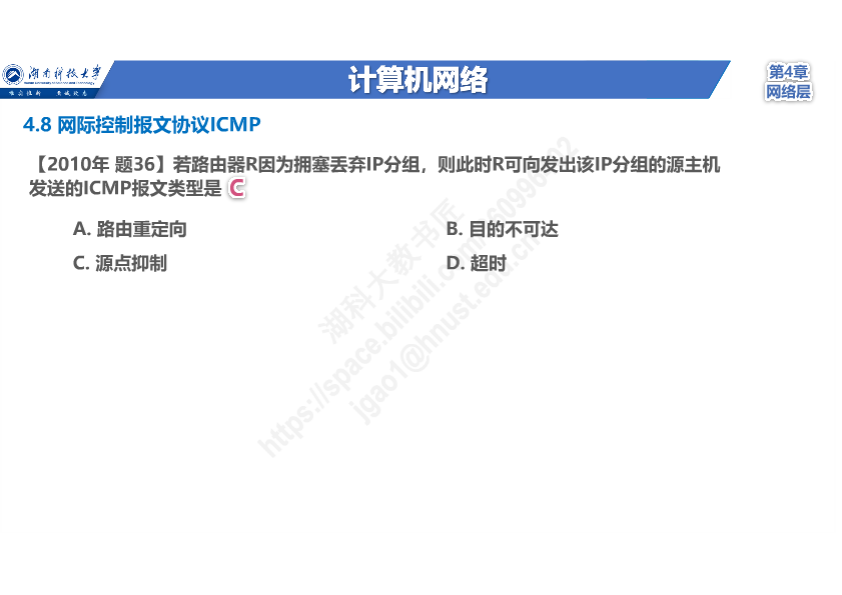

例题 3：ICMP 报文类型判断（统考真题）
原题：若路由器因为拥塞丢弃了 IP 数据报，那么路由器会向源主机发送的 ICMP 报文类型是（ ） A. 终点不可达 B. 时间超过 C. 源点抑制 D. 参数问题
详细解析：
-
选项 A：终点不可达的触发场景是路由器无法找到转发路径、数据报无法交付，与拥塞丢包无关
-
选项 B：时间超过的触发场景是 TTL 归零、分片超时未收齐，与拥塞无关
-
选项 C：源点抑制的设计目的就是拥塞控制，路由器 / 主机因拥塞丢弃数据报时，发送该报文通知源端降低发送速率，完全符合题意
-
选项 D：参数问题的触发场景是 IP 首部出现传输错误，与拥塞无关
正确答案：C
内容总结
本文从零开始完整梳理了网际层三大核心知识模块，覆盖了 IPv4 首部全字段的功能与考点、ICMP 协议的报文分类与典型应用、VPN 与 NAT 的工作原理与特性，同时配套了统考真题的逐题解析。这些内容既是计算机网络的核心基础，也是各类考试、技术面试的高频考点，掌握后可以为后续学习运输层、应用层知识打下扎实的基础。
