IF-07 AURIX TC3xx Flash与NVM子系统深度解析

引言

在汽车电子控制单元（ECU）中，非易失性存储器（Non-Volatile Memory，NVM）是确保程序代码持久存储、系统配置参数可靠保存、以及关键数据不因断电而丢失的核心模块。英飞凌AURIX TC3xx系列微控制器采用了精心设计的NVM子系统架构，融合了高性能、高可靠性和功能安全特性，成为满足ISO 26262 ASIL-D认证要求的关键支撑。

本文将深入剖析AURIX TC3xx的NVM子系统，从系统架构、存储组织、ECC纠错、用户配置块、安全机制等多个维度进行全面解析，帮助开发者理解这一复杂子系统的设计精髓。

一、NVM子系统整体架构

1.1 架构概述

AURIX TC3xx的NVM子系统是一个多组件协同工作的复杂系统，其核心目标是为CPU提供可靠的代码和数据存储能力，同时满足汽车应用对数据完整性和功能安全的严苛要求。

根据英飞凌官方文档，该子系统主要由以下模块组成：

数据存储单元（DMU, Data Memory Unit）：负责控制和协调所有Flash存储器的命令序列执行
程序Flash接口（PFI, Program Flash Interface）：为每个CPU核心提供到其本地PFlash Bank的高速点对点连接
Flash标准接口（FSI, Flash Standard Interface）：执行所有Flash存储器的擦除、编程和验证操作
程序Flash读写缓冲（PFRWB, Program Flash Read Write Buffer）：执行ECC校正和检测，并向系统提供读取数据
数据Flash读写缓冲（DFRWB, Data Flash Read Write Buffer）：为DFlash提供读写缓冲功能

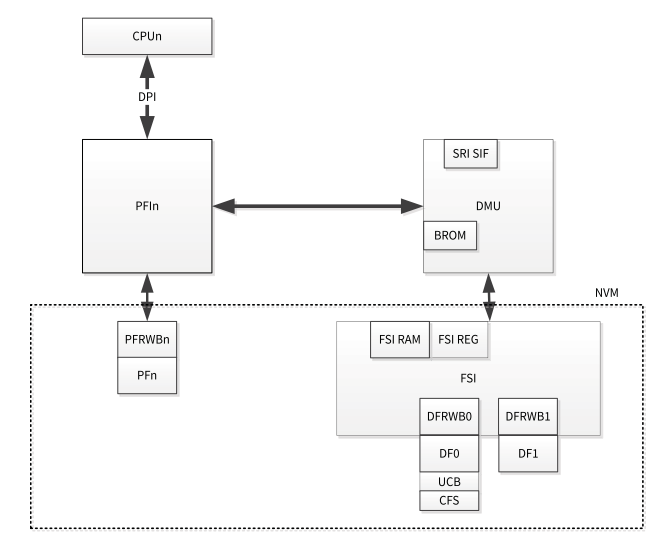

图1：AURIX TC3xx NVM子系统官方架构图（来源：Infineon Documentation）

1.2 模块互连关系

NVM子系统的各组件之间通过精心设计的高速接口相连，形成了高效的数据通路。PFlash Bank通过专用的点对点PFI接口连接到对应的CPU核心，这种设计确保了CPU获取指令时的低延迟和高带宽。

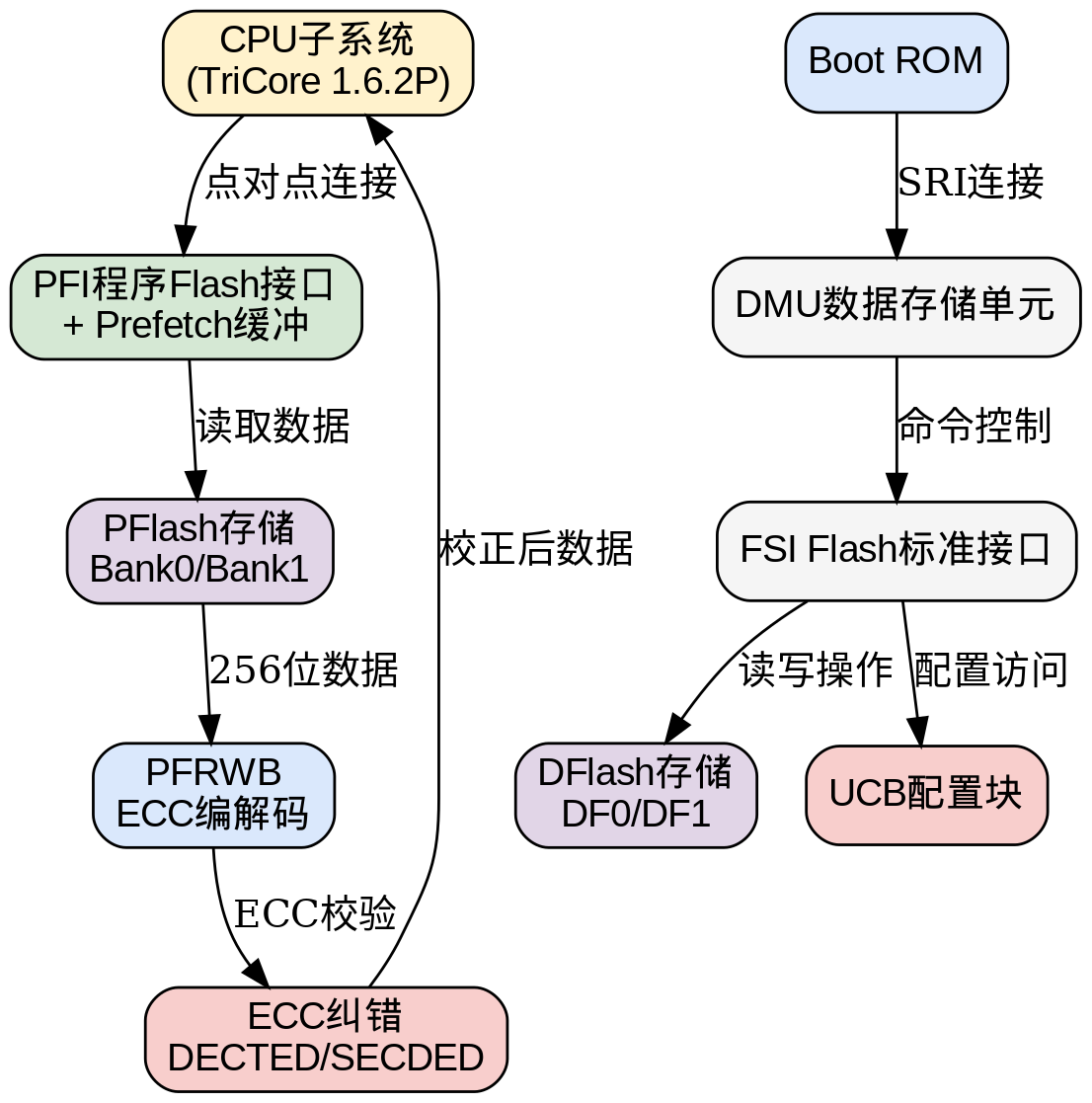

图2：NVM子系统模块交互关系图

1.3 设计哲学

AURIX TC3xx的NVM设计体现了几个核心理念：

性能优化：通过点对点连接消除总线争用
读写并行：不同PFlash Bank之间支持"读-while-写"能力
安全隔离：安全相关代码可存储在独立Bank中

二、程序Flash（PFlash）深度解析

2.1 存储容量与分区

AURIX TC3xx系列微控制器的PFlash容量范围从1MB到16MB不等，具体取决于器件型号。以旗舰产品TC39x为例，其配备了高达16MB的嵌入式PFlash，采用镜像Bank设计，支持A/B软件更新功能。

2.2 读取机制详解

CPU对PFlash的读取操作采用内存映射（Memory-Mapped）方式，代码可以直接从Flash地址空间执行，无需先将数据复制到RAM。

Prefetch缓冲机制

PFI模块集成了Prefetch缓冲器，用于存储CPU的预测性取指数据。由于大多数代码具有顺序执行特性，Prefetch机制可以显著减少等待状态。

ECC校验流程

所有从PFlash读取的数据都会经过PFRWB中的ECC模块检查。每个256位数据块配有增强的错误检测码，能够检测最多3位错误，纠正单比特错误。

图3：NVM架构详细设计图

2.3 PFlash ECC深入分析

AURIX TC3xx的PFlash采用BCH编码实现ECC保护，这与SRAM使用的汉明码有本质区别。

码字长度：256位（32字节）
最小汉明距离：6
纠错能力：t位错误的完全纠正

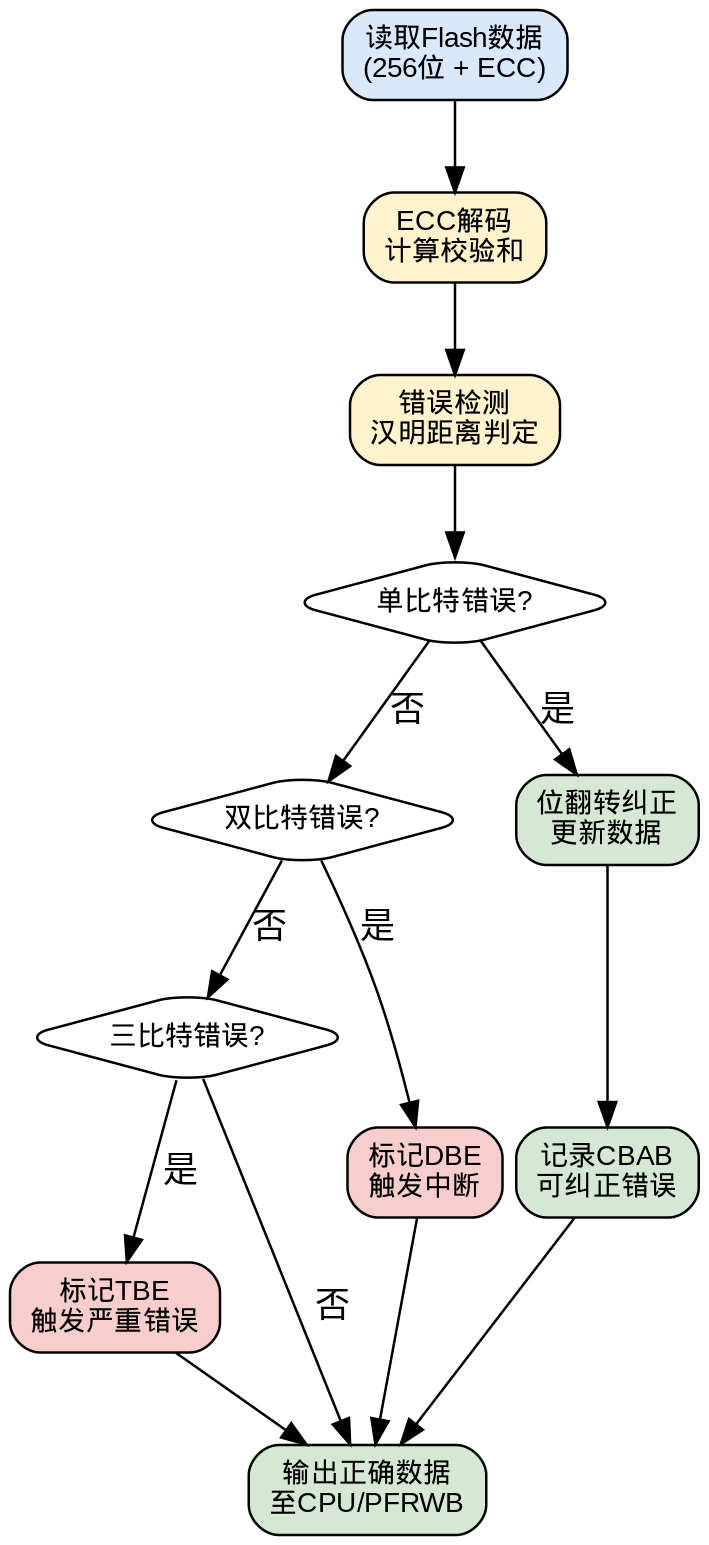

图4：ECC纠错详细流程图

三、数据Flash（DFlash）深度解析

3.1 DFlash架构特点

DFlash的设计目标是提供高耐久性的数据存储能力，主要用于替代传统EEPROM。典型应用包括：

标定参数和配置数据
故障码（NVM）存储
运行日志和历史数据
EEPROM仿真层的数据

3.2 EEPROM仿真机制

由于Flash本身的物理特性限制，擦除操作只能在较大的扇区级别进行。EEPROM仿真层通过软件算法解决了这一问题，实现逻辑扇区管理和磨损均衡。

3.3 DFlash ECC保护

DFlash同样受到ECC保护，但使用SECDED（单比特纠错双比特检测）方案。

四、用户配置块（UCB）深度解析

4.1 UCB的作用与分类

用户配置块（UCB）是存储在DFlash中的特殊配置区域，用于定义芯片启动和安全相关的关键参数。

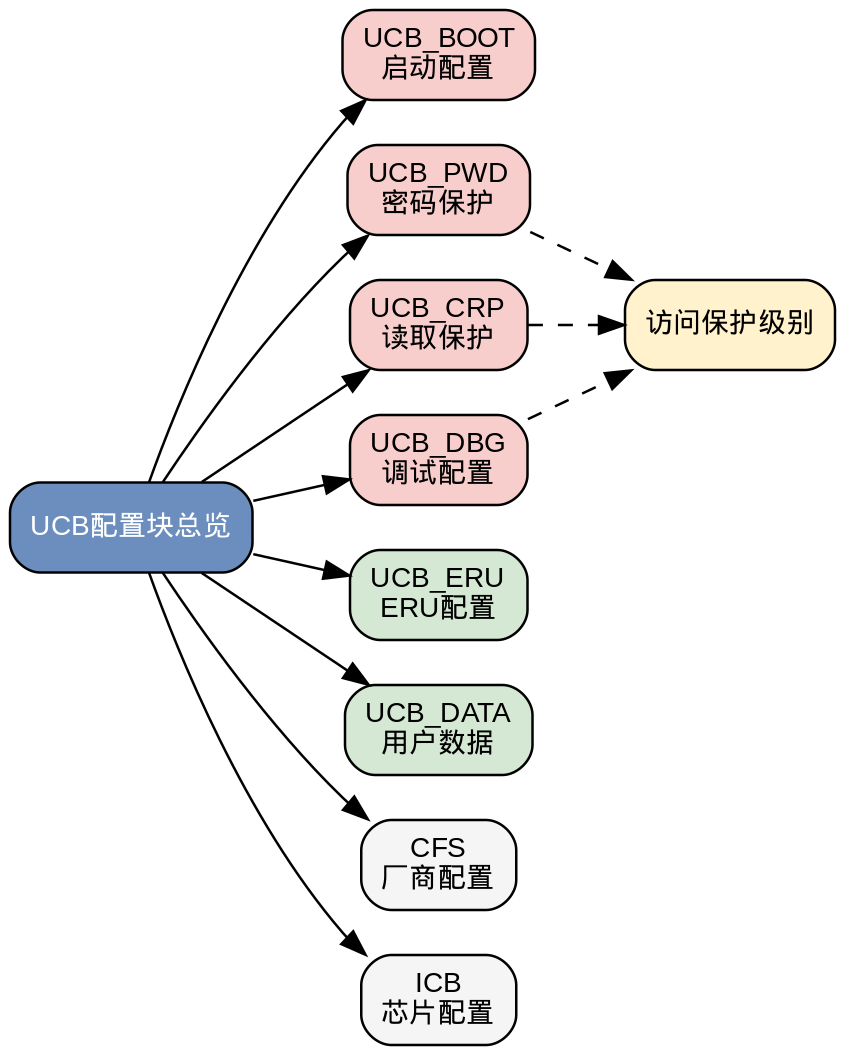

图5：UCB配置块结构总览

4.2 启动配置（BOOT）

UCB_BOOT定义了芯片的启动行为，包括启动源选择、启动模式和HSM启动配置。

4.3 密码保护（PWD）与代码读取保护（CRP）

UCB_PWD用于设置芯片访问密码，UCB_CRP提供多级代码读取保护。

五、Flash编程与擦除机制

5.1 编程原理

Flash存储器利用浮栅（Floating Gate）晶体管存储电荷来表示数据状态。编程操作通过隧穿效应或热电子注入将电荷注入浮栅。

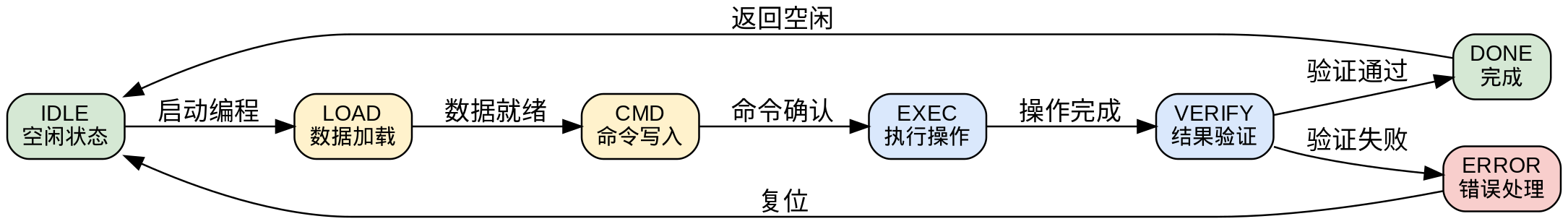

图6：Flash编程状态机流程

5.2 擦除原理

擦除操作通过向浮栅施加反向电压，将电荷从浮栅抽出。典型PFlash扇区擦除时间为100-500ms。

5.3 命令序列机制

FSI模块通过预定义的命令序列控制Flash操作，包括PAGE_PROGRAM、SECTOR_ERASE、ERASE_VERIFY等。

六、复位与启动流程

6.1 上电复位时序

AURIX TC3xx的复位系统设计确保芯片在各种电源条件下都能可靠启动。

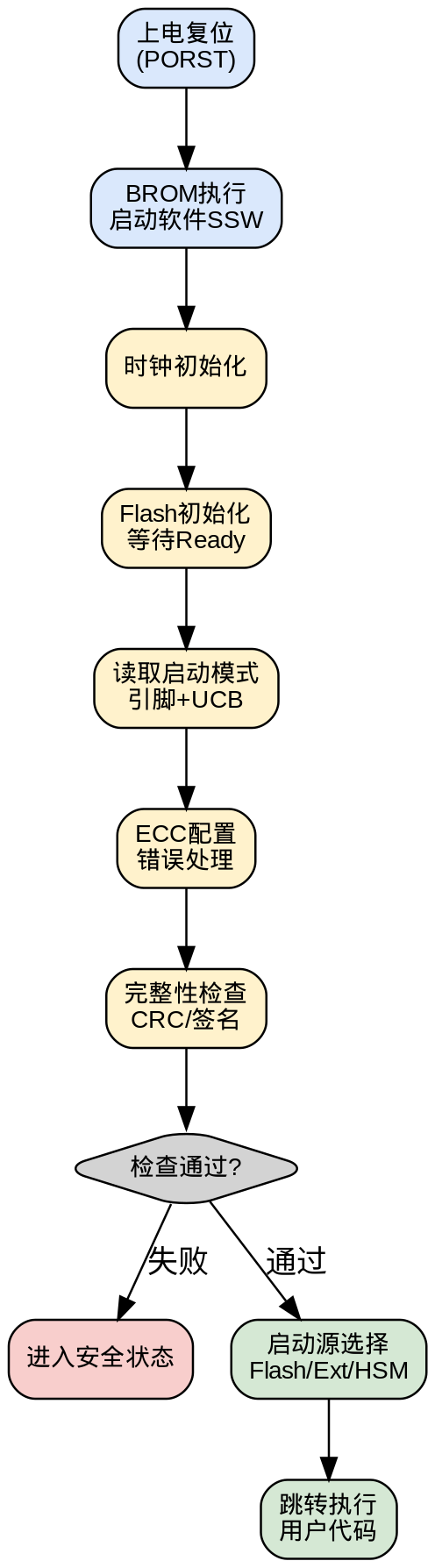

图7：芯片启动完整流程图

6.2 Boot ROM执行

芯片上电后，BROM中的启动软件（SSW）首先获得控制权，执行硬件初始化、启动模式判断、Flash初始化等步骤。

6.3 Flash初始化过程

Flash初始化是启动过程中的关键步骤，需要按正确顺序配置等待状态、ECC模式、使能Prefetch等。

七、功能安全与数据完整性

7.1 ECC安全机制

AURIX TC3xx的NVM子系统使用ECC提供强大的错误检测和纠正能力。

数据完整性保护：存储数据通过ECC校验和确保完整性
读取路径保护：PFlash读取路径受到MISR、冗余触发器等监控
安全层设计：DMU和PFI模块共同提供读保护、写保护、主设备访问控制

7.2 PFI部分锁步

PFI模块实现了部分锁步机制，用于检测PFI内部路径的永久性故障，是达到ASILD认证的重要支撑。

八、总结

AURIX TC3xx的NVM子系统是专为汽车应用设计的复杂而精密的存储系统。其核心特点包括：

图8：本文核心内容思维导图

高性能架构：点对点PFI连接、独立Bank设计、Prefetch缓冲等确保CPU高效访问
强大数据保护：BCH编码的DECTED ECC、地址扩展保护、完善的错误处理机制
灵活配置能力：多类型UCB支持、安全分层、A/B镜像更新等
功能安全达标：符合ISO 26262 ASIL-D要求，多层次安全监控

理解NVM子系统的内部工作机制，对于开发可靠的汽车电子应用至关重要。

参考资料

Infineon, "AURIX TC3xx User's Manual Part 1", 2021
Infineon, "AURIX TC3xx User's Manual Part 2", 2021
Infineon, "Non-Volatile Memory (NVM) Subsystem Documentation", https://documentation.infineon.com/aurixtc3xx/docs/qbu1702561828906
Infineon, "AN0001 AURIX TC3xx functional safety (FuSa) in a nutshell"
