【IF-01】AURIX TC3xx开篇 - 汽车MCU的终极形态

英飞凌AURIX™ TC3xx芯片实战系列第一篇。本文作为系列开篇,全面介绍AURIX TC3xx在汽车MCU市场的定位、系统架构全景、多核异构设计、内核特性与功能安全机制,为后续深入学习各子系统模块奠定基础。本文约12000字,建议收藏后阅读。

系列导航

序号 文章 状态
IF-01 AURIX TC3xx开篇 - 汽车MCU的终极形态 本文
IF-02 TriCore内核架构 - 编程模型与寄存器体系 规划中
IF-03 TriCore任务切换 - CSA机制深度解析 规划中
IF-04 TriCore中断系统 - 从硬件到OS的桥梁 已发布
IF-05 总线互连与桥接 - SRI/FPI体系 规划中

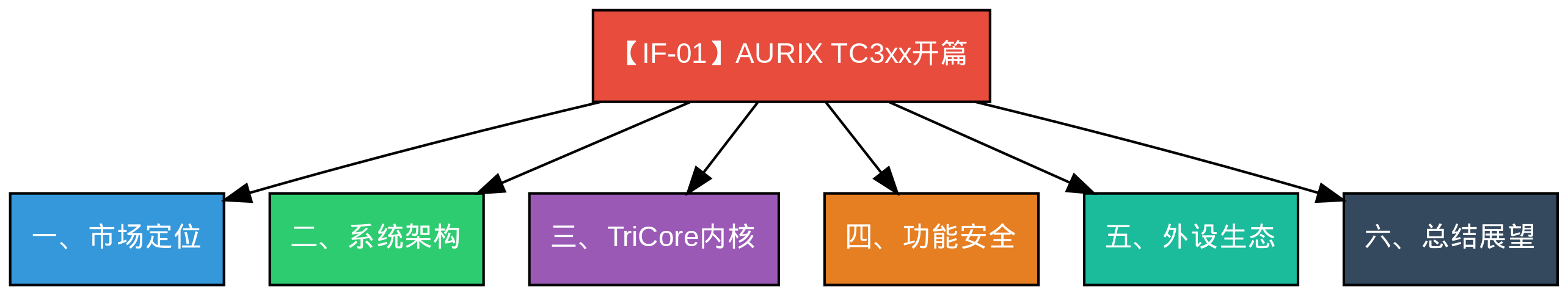

图0:本文内容思维导图(AURIX TC3xx完整知识体系)

一、汽车MCU市场格局与TC3xx定位

1.1 汽车电子电气架构演进

现代汽车的电子电气架构正经历从分布式域集中 再到中央计算平台的演进。这一演进过程对汽车MCU提出了前所未有的要求:

图1:汽车电子电气架构演进示意

架构阶段 特征 MCU需求 代表应用
分布式 数十个ECU各司其职 8/16位MCU为主 车门控制、空调等
域集中 功能域控制器整合 32位MCU兴起 动力域、底盘域
中央计算 域控制器+区域控制器 高性能多核MCU 整车控制域
云端协同 车云一体化 SoC+MCU混合 OTA升级

1.2 TC3xx的市场定位

AURIX™ TC3xx系列是英飞凌面向汽车安全关键应用推出的旗舰级32位多核MCU,其定位非常明确:

复制代码
┌─────────────────────────────────────────────────────────────────────────┐
│                        AURIX TC3xx 定位                                 │
├─────────────────────────────────────────────────────────────────────────┤
│                                                                          │
│   核心竞争力:                                                           │
│   ✓ 功能安全 (ISO 26262 ASIL-D)                                         │
│   ✓ 实时性能 (确定性响应,微秒级中断)                                     │
│   ✓ 多核异构 (六核+Lockstep)                                            │
│   ✓ 丰富外设 (CAN/ETH/GTM/ADC全覆盖)                                     │
│   ✓ 车规认证 (AEC-Q100, Grade 1)                                        │
│                                                                          │
│   典型应用场景:                                                         │
│   • 动力总成 (Engine/Transmission Control)                               │
│   • 底盘安全 (EPS/ABS/ESC)                                               │
│   • ADAS系统 (雷达/摄像头融合)                                           │
│   • 域控制器 (车身/座舱/智驾)                                            │
│                                                                          │
└─────────────────────────────────────────────────────────────────────────┘

1.3 与竞品对比

特性 TC3xx (Infineon) S32K (NXP) RH850 (Renesas) TMS570 (TI)
内核架构 TriCore ARM Cortex-M RH850 G3KH ARM Cortex-R
最大主频 300MHz 120MHz 200MHz 180MHz
内核数量 6核+Lockstep 4核 4核+Lockstep 2核+Lockstep
安全等级 ASIL-D ASIL-D ASIL-D ASIL-D
CAN通道 12+ 8 8 4
Ethernet 1Gbps 可选 可选
Flash 最高24MB 最高8MB 最高16MB 最高4MB

二、TC3xx系统架构全景

2.1 芯片架构概览

TC3xx采用多核异构架构设计,在一个芯片上集成了多种功能模块:

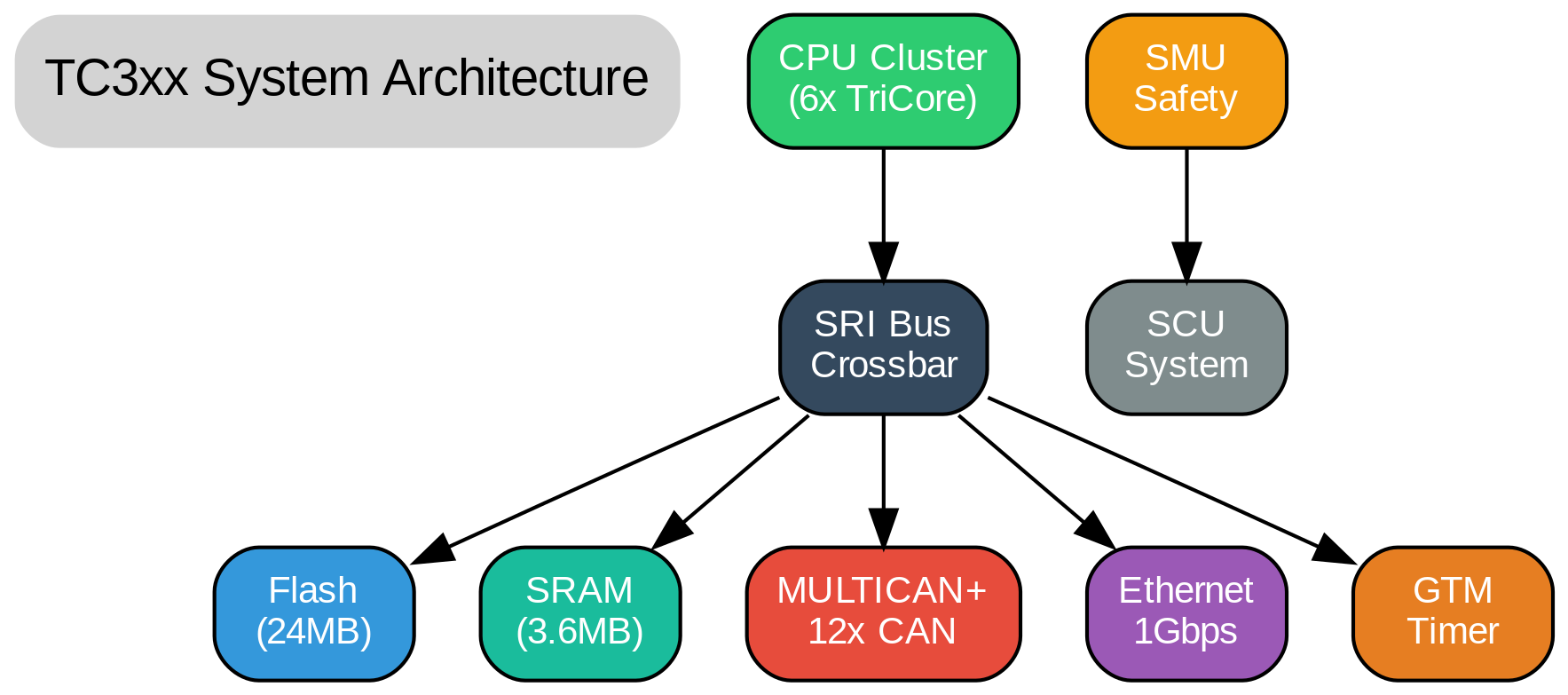

图2:TC3xx系统架构全景图(来源:Infineon官方数据手册)

核心组件

模块 功能描述 数量/规格
CPU0~CPU5 TriCore v1.6.2内核 6个
Flash 代码/数据存储 最高24MB
SRAM 高速数据缓存 最高3.6MB
DMA 直接内存访问 16通道
MULTICAN+ CAN/CAN-FD/LIN 12+实例
GTM 通用定时器 1个
VADC 模数转换 多达24通道
ETH 以太网 1Gbps

2.2 多核架构详解

TC3xx的多核设计采用Lockstep双核锁步技术确保功能安全:

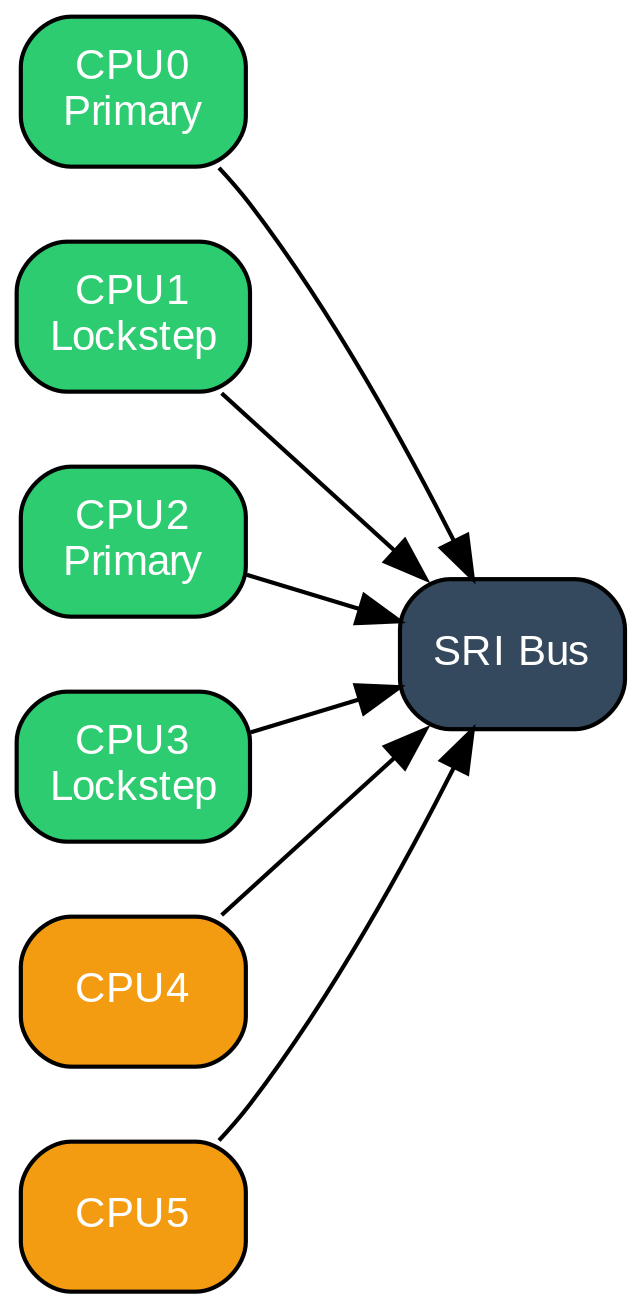

图3:TC3xx多核异构架构(Lockstep Pair示意)

核配置方案

核组合 配置类型 典型应用
CPU0+CPU1 Lockstep Pair 0 安全关键应用
CPU2+CPU3 Lockstep Pair 1 安全关键应用
CPU4 Single Core 实时应用
CPU5 Single Core 通信/诊断
复制代码
┌─────────────────────────────────────────────────────────────────────┐
│                    TC3xx 内核配置示意                               │
├─────────────────────────────────────────────────────────────────────┤
│                                                                      │
│   Lockstep Pair 0              Lockstep Pair 1       Single Cores   │
│   ┌─────────┐ ┌─────────┐      ┌─────────┐ ┌─────────┐ ┌───────┐    │
│   │  CPU0   │ │  CPU1   │      │  CPU2   │ │  CPU3   │ │ CPU4  │    │
│   │ Primary │ │ Mirror  │      │ Primary │ │ Mirror  │ │       │    │
│   └───┬─────┘ └───┬─────┘      └───┬─────┘ └───┬─────┘ └───┬───┘    │
│       │           │               │           │            │        │
│       └───────────┴───────────────┴───────────┴────────────┘        │
│                         Execution Comparison                          │
│                               ▼                                       │
│                    [Result: Match → Continue]                        │
│                    [Result: Mismatch → SMU Alarm]                    │
│                                                                      │
└─────────────────────────────────────────────────────────────────────┘

2.3 内存映射

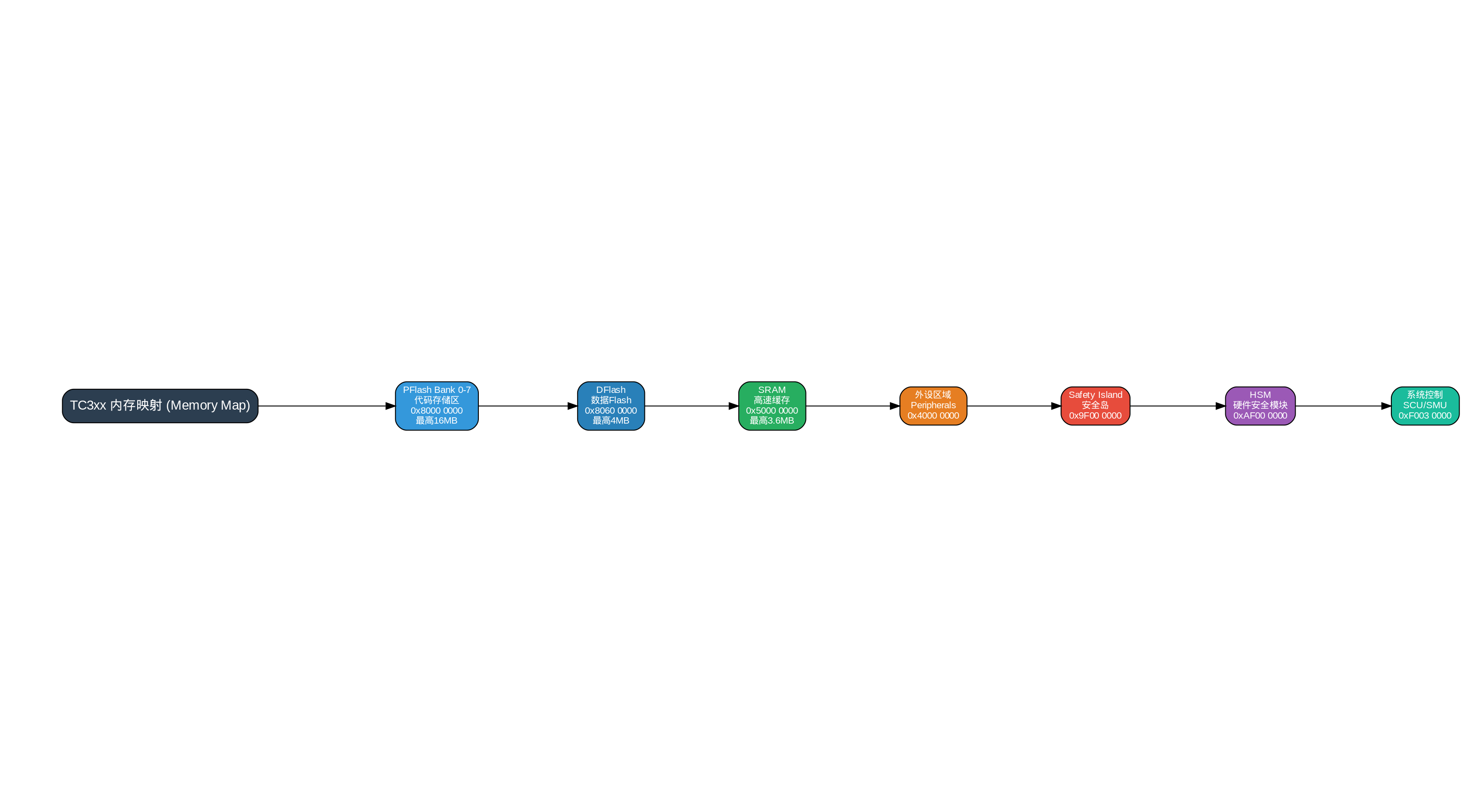

图4:TC3xx内存映射(Memory Map)

三、TriCore内核特性

3.1 TriCore架构概述

TriCore是英飞凌与合作伙伴共同开发的专有处理器架构,融合了RISC架构DSP功能微控制器特性

图5:TriCore内核微架构

核心设计哲学

  • 单芯片同时具备MCU的片上外设集成度和DSP的计算能力
  • 针对汽车和工业实时控制进行了深度优化
  • 内置功能安全机制,硬件级别支持ISO 26262

3.2 指令集特点

特性 描述 优势
32位RISC指令 高效通用计算 简化编译器,优化代码密度
DSP扩展 MAC、饱和运算 信号处理能力强
条件执行 所有指令可条件化 减少分支,提升流水线效率
位操作指令 位域提取/插入 简化外设操作
乘加指令 单周期MAC 电机控制等运算密集场景

3.3 寄存器模型

TriCore提供丰富的寄存器资源:

复制代码
┌─────────────────────────────────────────────────────────────────────┐
│                      TriCore 寄存器模型                              │
├─────────────────────────────────────────────────────────────────────┤
│                                                                      │
│   通用寄存器 (GPRs):                                                  │
│   ┌──────────────────────────────────────────────────────────┐     │
│   │ D0-D15 (32位数据寄存器)                                    │     │
│   │ DA0-DA8 (地址寄存器,部分与D寄存器重叠)                     │     │
│   └──────────────────────────────────────────────────────────┘     │
│                                                                      │
│   控制/状态寄存器:                                                    │
│   ┌──────────────────────────────────────────────────────────┐     │
│   │ PCXI - Previous Context Information                      │     │
│   │ PSW   - Program Status Word                               │     │
│   │ PC    - Program Counter                                   │     │
│   │ SYSCON - System Configuration                             │     │
│   └──────────────────────────────────────────────────────────┘     │
│                                                                      │
│   专用寄存器:                                                         │
│   ┌──────────────────────────────────────────────────────────┐     │
│   │ A0-A11 (地址寄存器, 部分与D寄存器重叠)                     │     │
│   │ SP (Stack Pointer) ≡ A10                                 │     │
│   └──────────────────────────────────────────────────────────┘     │
│                                                                      │
└─────────────────────────────────────────────────────────────────────┘

3.4 中断与陷阱机制

TriCore采用向量中断机制,支持256个优先级:

复制代码
// 中断服务请求示例
void ADC0_EIRQ0_Handler(void) __interrupt(ADC0_EIRQ0_IRQn)
{
    // 获取ADC转换结果
    uint16 adc_value = ADC0->RES[0];

    // 处理数据
    process_adc_data(adc_value);
}

中断响应时间:5~15个CPU周期(业界领先水平)

四、功能安全特性

4.1 安全架构概述

TC3xx的设计目标是为汽车安全关键应用提供单芯片ASIL-D解决方案,内置多层安全机制:

复制代码
┌─────────────────────────────────────────────────────────────────────┐
│                      TC3xx 功能安全层级                              │
├─────────────────────────────────────────────────────────────────────┤
│                                                                      │
│   系统层:                                                            │
│   ┌─────────────────────────────────────────────────────────────┐  │
│   │ SMU (Safety Management Unit) - 统一故障管理                   │  │
│   └─────────────────────────────────────────────────────────────┘  │
│                              ↓                                       │
│   内核层:                                                            │
│   ┌─────────────────────────────────────────────────────────────┐  │
│   │ Lockstep - 双核锁步冗余                                      │  │
│   │ ECC - 错误校正码                                             │  │
│   │ MBIST - 内建自检                                              │  │
│   └─────────────────────────────────────────────────────────────┘  │
│                              ↓                                       │
│   存储层:                                                            │
│   ┌─────────────────────────────────────────────────────────────┐  │
│   │ Flash ECC / SRAM ECC / MPU (内存保护单元)                    │  │
│   └─────────────────────────────────────────────────────────────┘  │
│                                                                      │
└─────────────────────────────────────────────────────────────────────┘

4.2 Lockstep双核锁步

图6:Lockstep双核锁步工作原理

Lockstep是TC3xx实现高诊断覆盖率的核心机制:

特性 描述
工作原理 两个核执行相同指令,比较结果
错误检测 单比特翻转、瞬态故障、永久故障
诊断覆盖率 >90%(硬件指标)
性能影响 无(并行执行)
响应延迟 检测到 mismatch 后 1 个周期触发 SMU

4.3 ECC内存保护

存储类型 ECC配置 纠错能力
Flash 8-bit ECC (SEC-DED) 纠正单比特,检测双比特
SRAM 8-bit ECC (SEC-DED) 纠正单比特,检测双比特
CPU寄存器 奇偶校验 检测单比特错误

4.4 MTU自检机制

Memory Test Unit (MTU) 提供启动时和运行时的存储阵列自检:

复制代码
// MTU启动自检示例
void MBIST_Init(void)
{
    // 使能MTU模块
    IfxMtu_enableModule();

    // 执行非破坏性测试
    IfxMtu_runNonDestructiveInversionTest(IfxMtu_MbistSel_cpu0_dmem);

    // 检查结果
    if (MTU_ERROR_DETECTED) {
        SMU_Report_Error(MTU_ALARM_GROUP, MTU_ALARM_INDEX);
    }
}

五、外设生态系统

5.1 通信接口

接口类型 实例数 关键特性
CAN/CAN-FD 12+ CAN-FD, CAN Partial Networking
FlexRay 1-2 高速车用网络
Ethernet 1 100BASE-T1, AVB/TSN
LIN 多通道 兼容LIN 2.x
QSPI 4+ SPI/SCI/MSI

5.2 定时器系统

复制代码
┌─────────────────────────────────────────────────────────────────────┐
│                      TC3xx 定时器系统                                │
├─────────────────────────────────────────────────────────────────────┤
│                                                                      │
│   GTM (Generic Timer Module) - 通用定时器模块                        │
│   ┌─────────────────────────────────────────────────────────────┐  │
│   │ • 最高200MHz时钟                                              │  │
│   │ • ARU (Advanced Routing Unit)                                │  │
│   │ • TIM (Timer Input Module) - 8通道                            │  │
│   │ • TOM (Timer Output Module) - 16通道                         │  │
│   │ • ATOM (ARU Triggered Output Module) - 8通道                   │  │
│   │ • MCS (Microcode Controller Submodule)                        │  │
│   └─────────────────────────────────────────────────────────────┘  │
│                                                                      │
│   CCU6 (Capture Compare Unit 6) - 电机控制                           │
│   ┌─────────────────────────────────────────────────────────────┐  │
│   │ • 3相PWM生成                                                  │  │
│   │ • Hall/LUT传感器接口                                          │  │
│   │ • 转速测量                                                    │  │
│   └─────────────────────────────────────────────────────────────┘  │
│                                                                      │
│   GPT12 (General Purpose Timer) - 通用定时器                         │
│   ┌─────────────────────────────────────────────────────────────┐  │
│   │ • 16/32位定时器链                                             │  │
│   │ • 外部计数输入                                                │  │
│   └─────────────────────────────────────────────────────────────┘  │
│                                                                      │
└─────────────────────────────────────────────────────────────────────┘

5.3 模拟外设

外设 通道数 分辨率 关键应用
VADC 24+ 12-bit 传感器采集
DAC 多通道 12-bit 参考电压/调试
CMP 多通道 高速比较 过流保护

六、开发工具链

6.1 主流IDE选择

IDE 厂商 特点
HighTECH Infineon官方 最佳优化,完整调试
Tasking Altium 汽车级认证,AUTOSAR友好
GCC 开源 免费,跨平台
IAR IAR Systems 安全认证,静态分析

6.2 AUTOSAR支持

TC3xx拥有完善的AUTOSAR支持体系:

复制代码
┌─────────────────────────────────────────────────────────────────────┐
│                      AUTOSAR 软件架构                                │
├─────────────────────────────────────────────────────────────────────┤
│                                                                      │
│   应用层 (Application)                                               │
│   └─ SW-C (软件组件)                                                 │
│                                                                      │
│   ↓ RTE                                                              │
│                                                                      │
│   ECU抽象层 (ECU Abstraction)                                        │
│   ├─ 外设驱动 (I/O Drivers)                                         │
│   └─ 通信驱动 (Communication Drivers)                               │
│                                                                      │
│   ↓ MCAL                                                             │
│                                                                      │
│   微控制器抽象层 (Microcontroller Abstraction)                       │
│   ├─ Dio (数字输入输出)                                             │
│   ├─ Adc (模数转换)                                                 │
│   ├─ Can (CAN通信)                                                   │
│   ├─ Gtm (通用定时器)                                               │
│   └─ ... (完整MCAL支持)                                             │
│                                                                      │
│   ↓ HSM                                                              │
│                                                                      │
│   硬件 (TC3xx)                                                       │
│                                                                      │
└─────────────────────────────────────────────────────────────────────┘

MCAL配置工具:EB tresos Studio(英飞凌官方推荐)

七、总结与展望

7.1 TC3xx核心优势

优势维度 具体表现
性能 300MHz六核+DSP指令,业界领先
安全 硬件Lockstep+ECC+MTU,单芯片ASIL-D
实时性 微秒级中断响应,确定性执行
集成度 一站式汽车MCU,减少BOM
生态 完善AUTOSAR支持,主流工具链兼容

7.2 选型建议

子系列 适用场景 典型型号
TC33x 入门级安全 TC333, TC334
TC36x 标准域控制器 TC367, TC377
TC38x 高性能融合 TC387, TC397
TC39x 旗舰级ADAS TC397, TC399

7.3 系列预告

在后续文章中,我们将深入探讨:

文章 核心内容
IF-02 TriCore内核架构 - 编程模型与寄存器体系
IF-03 TriCore任务切换 - CSA机制深度解析
IF-04 TriCore中断系统 - 从硬件到OS的桥梁
IF-05 总线互连与桥接 - SRI/FPI体系
IF-06 存储映射与Memory Map
IF-07 Flash与NVM子系统
IF-08 时钟系统
IF-09 DMA直接内存访问
IF-10 SCU系统控制
IF-11 电源管理PMS
IF-12 外设桥与端口
IF-13 GTM通用定时器
IF-14 CCU6与GPT12

八、技术参考

8.1 官方文档

  • AURIX TC3xx User Manual Part 1 (彝起学官方)
  • AURIX TC3xx User Manual Part 2
  • Infineon AURIX Architecture Volume 1

8.2 开发资源

  • iLLD (Infineon Low Level Driver) - 免费开源驱动库
  • EB tresos Studio - 官方MCAL配置工具
  • Multi-Core Debugger - Lauterbach/PLS等高端调试器

8.3 学习路径建议

复制代码
┌─────────────────────────────────────────────────────────────────────┐
│                    AURIX TC3xx 学习路径                              │
├─────────────────────────────────────────────────────────────────────┤
│                                                                      │
│   Step 1: 系统架构 → 了解TC3xx整体架构                               │
│   Step 2: 内核基础 → TriCore寄存器、中断、CSA                        │
│   Step 3: 存储系统 → Flash/SRAM/ECC配置                             │
│   Step 4: 功能安全 → Lockstep/MTU/SMU                               │
│   Step 5: 外设驱动 → CAN/GTM/ADC等                                  │
│   Step 6: AUTOSAR → MCAL配置、RTE开发                               │
│   Step 7: 应用实践 → 电机控制/ADAS开发                              │
│                                                                      │
└─────────────────────────────────────────────────────────────────────┘
