Android 投屏全链路：从应用层到 BSP 的一次彻底拆解

当你把手机画面投到平板上，背后到底发生了什么？这篇从上往下走一遍，覆盖应用 API、framework、AudioFlinger / SurfaceFlinger、HAL，到驱动层。基于 AOSP 标准实现。

一、整体架构：双通道并行的镜像投屏

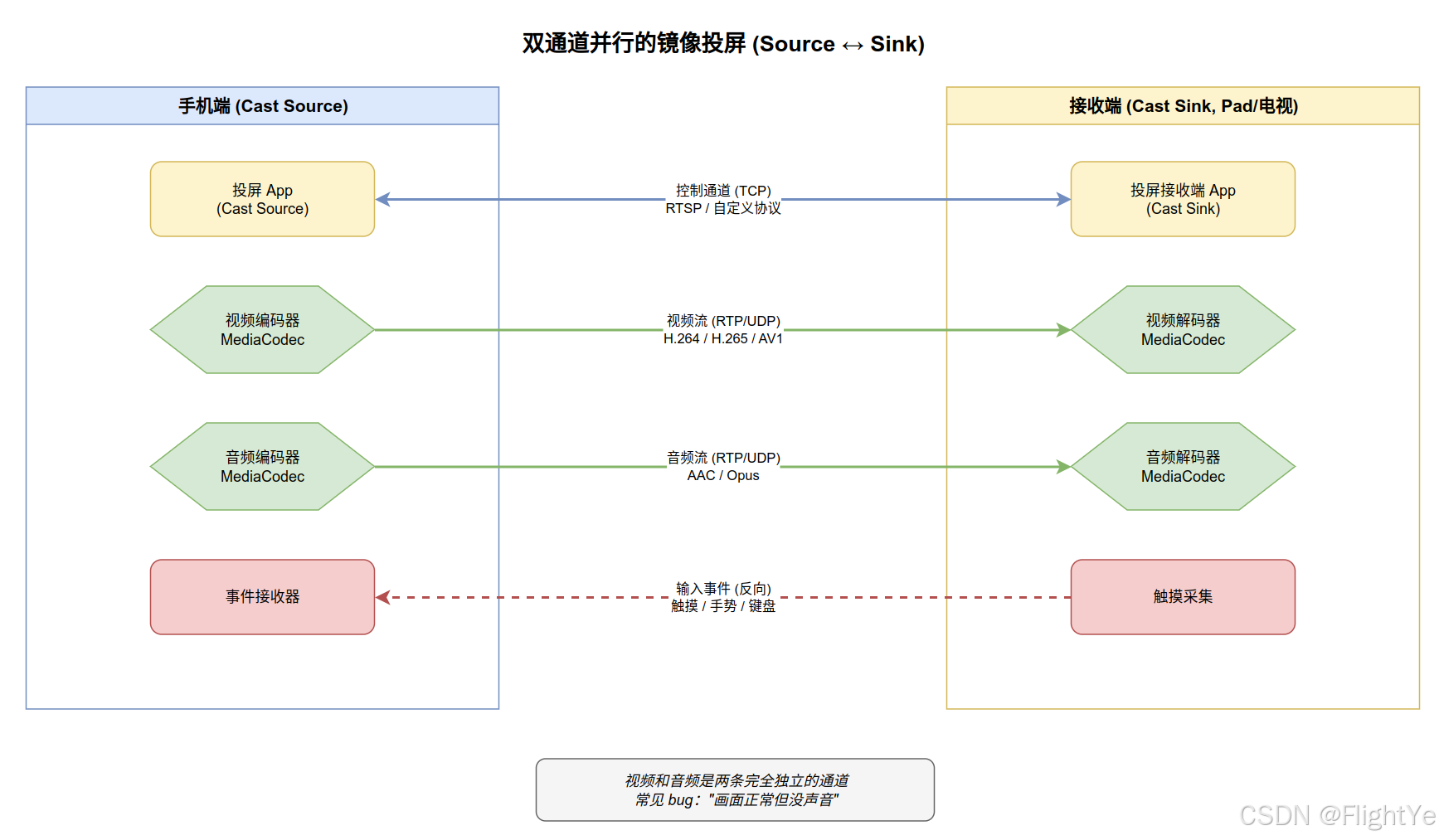

镜像投屏不是单向"推流"，而是手机和接收端之间一直保持双向控制 + 数据通道。手机端做的事：把屏幕画面和音频"复制"一份送进编码器，然后通过网络发到接收端。接收端做的事：解码 + 显示 + 播放。

视频和音频是两条完全独立的通道。这一点很关键------它解释了为什么常见 bug 会出现"画面正常但没声音"，反过来基本不存在"有声音但画面卡死"。

二、应用层 API：MediaProjection 体系

Android 应用想要做投屏，标准入口是 MediaProjection（API 21 起）。简化的代码骨架：

java 复制代码
// 1. 申请投屏权限（弹窗"是否允许录屏"）
MediaProjectionManager mpm =
    (MediaProjectionManager) getSystemService(MEDIA_PROJECTION_SERVICE);
Intent intent = mpm.createScreenCaptureIntent();
startActivityForResult(intent, REQUEST_CODE);

// 2. 用户同意后拿到 MediaProjection
MediaProjection mp = mpm.getMediaProjection(resultCode, data);

// 3. 创建编码器，拿到 Surface
MediaCodec videoEncoder = MediaCodec.createEncoderByType("video/avc");
videoEncoder.configure(format, null, null, MediaCodec.CONFIGURE_FLAG_ENCODE);
Surface inputSurface = videoEncoder.createInputSurface();
videoEncoder.start();

// 4. 创建虚拟显示器, 输出接到编码器 Surface
VirtualDisplay vd = mp.createVirtualDisplay(
    "screen-mirror",         // 名字, 后续在 dumpsys 中能看到
    width, height, density,
    flags,
    inputSurface,            // ★ 关键: surface 接到编码器
    null, null);

// 5. 拉取编码后的 NAL units
while (mirroring) {
    int idx = videoEncoder.dequeueOutputBuffer(bufferInfo, timeout);
    ByteBuffer nal = videoEncoder.getOutputBuffer(idx);
    networkSend(nal);
}

// 6. 音频侧 (Android 10+ 提供应用音频捕获)
AudioPlaybackCaptureConfiguration config =
    new AudioPlaybackCaptureConfiguration.Builder(mp)
        .addMatchingUsage(AudioAttributes.USAGE_MEDIA)
        .build();

AudioRecord audioRecord = new AudioRecord.Builder()
    .setAudioPlaybackCaptureConfig(config)
    .setAudioFormat(...)
    .build();
audioRecord.startRecording();

MediaProjection 本质是 framework 给应用的一张"通行证"，凭这张证可以创建 VirtualDisplay（视频）和注册 AudioPolicyMix（音频）。

AudioPlaybackCaptureConfiguration 是 Android 10 新增的应用音频捕获 API。它会在 framework 内部翻译为一个 AudioPolicyMix 规则注册到 AudioPolicyManager。

三、视频通道：从 SurfaceFlinger 到编码器

3.1 VirtualDisplay 的本质

VirtualDisplay 不是真显示器，是 SurfaceFlinger 里的一块"虚拟显示层"，跟主屏幕一起接收合成结果。

每帧合成时，SurfaceFlinger 会把同一个 layer stack 的内容画到所有目标 display 上。源码位于 frameworks/native/services/surfaceflinger/。

3.2 数据流

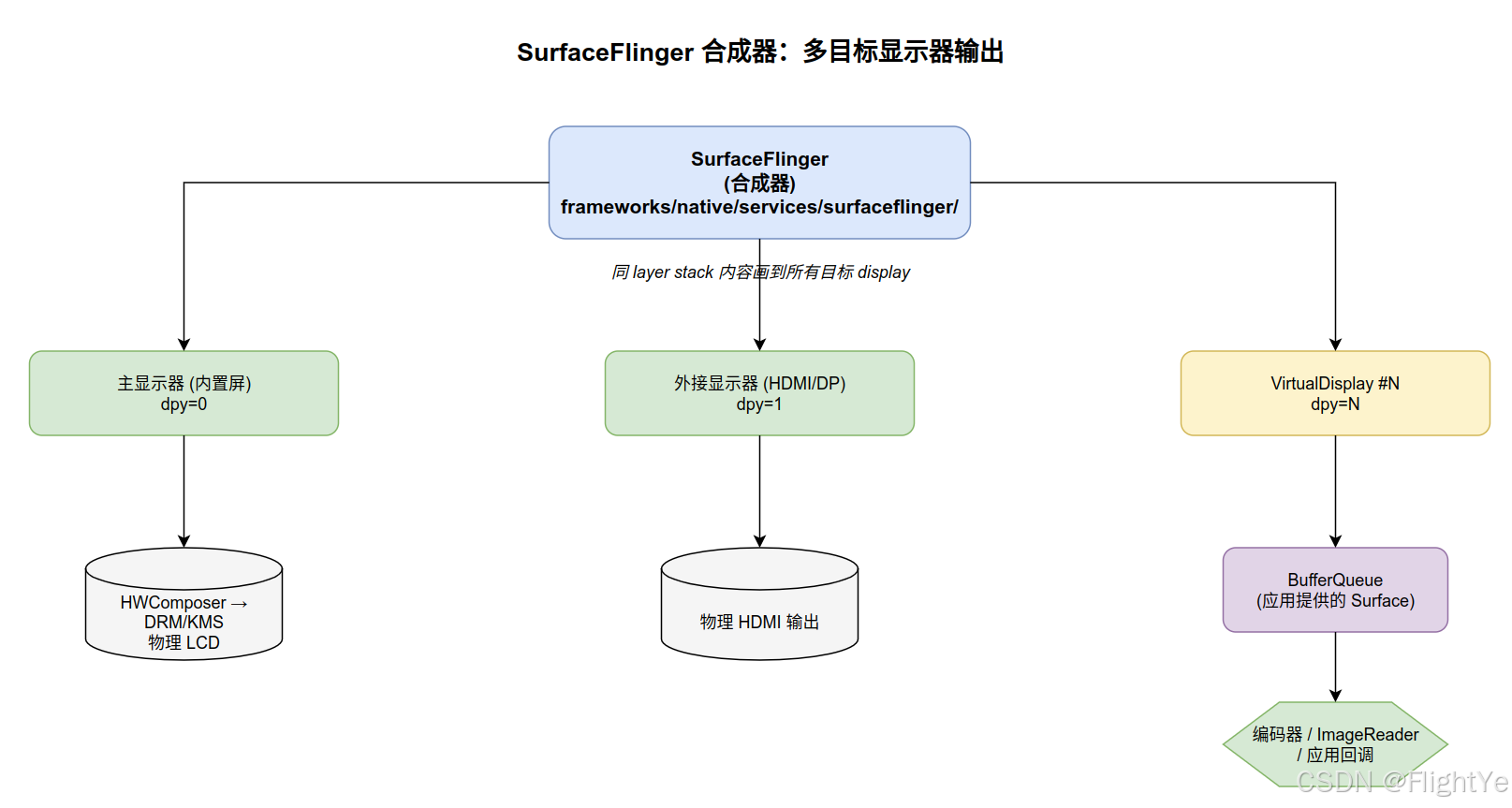

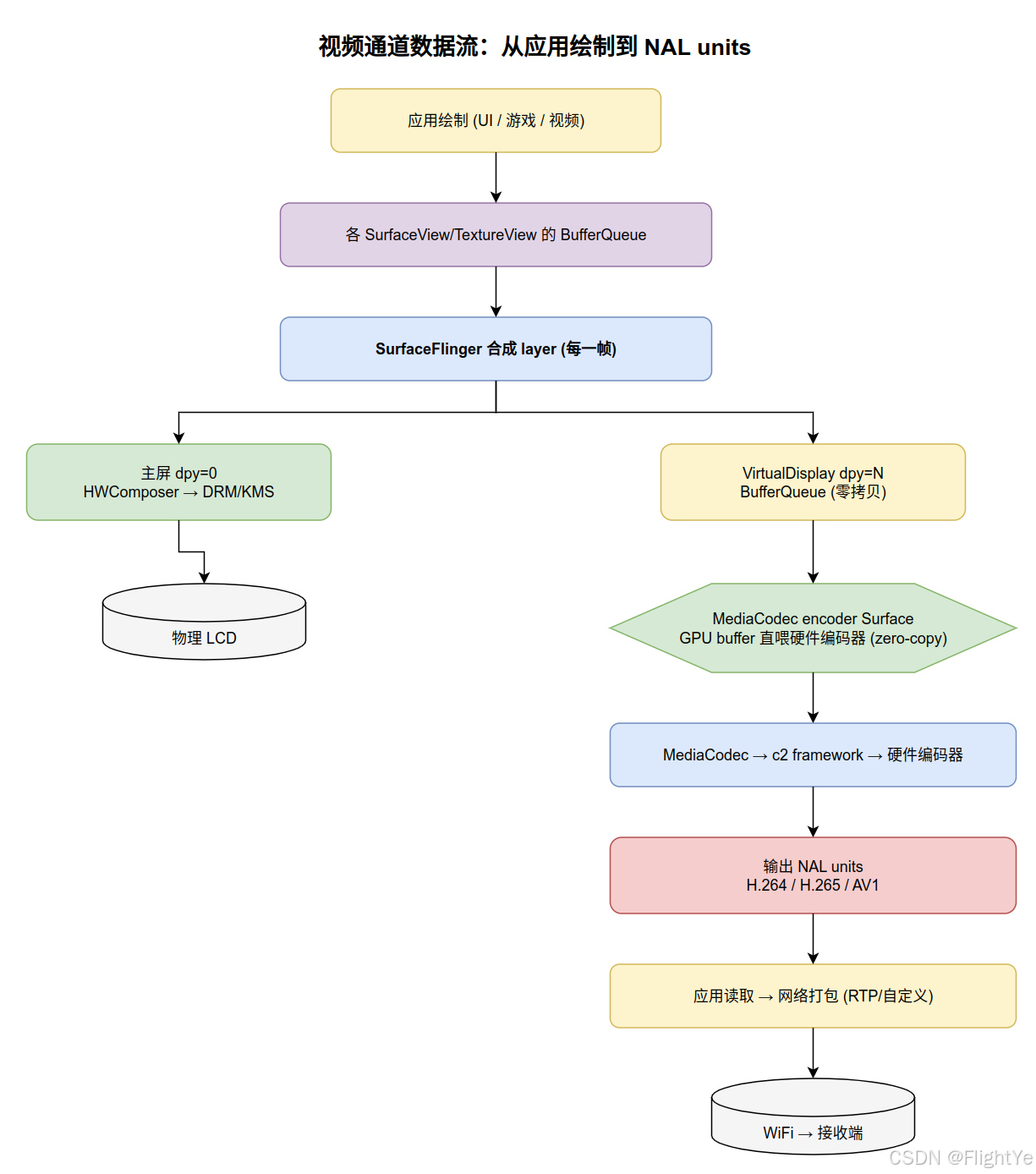

![外

Surface 直接接编码器这一点很关键。它不是 CPU 拷贝像素，而是 GPU buffer 直接喂给硬件编码器，零拷贝，所以即使 4K 60fps 也吃得消。

3.3 编码器：MediaCodec 与 Codec2

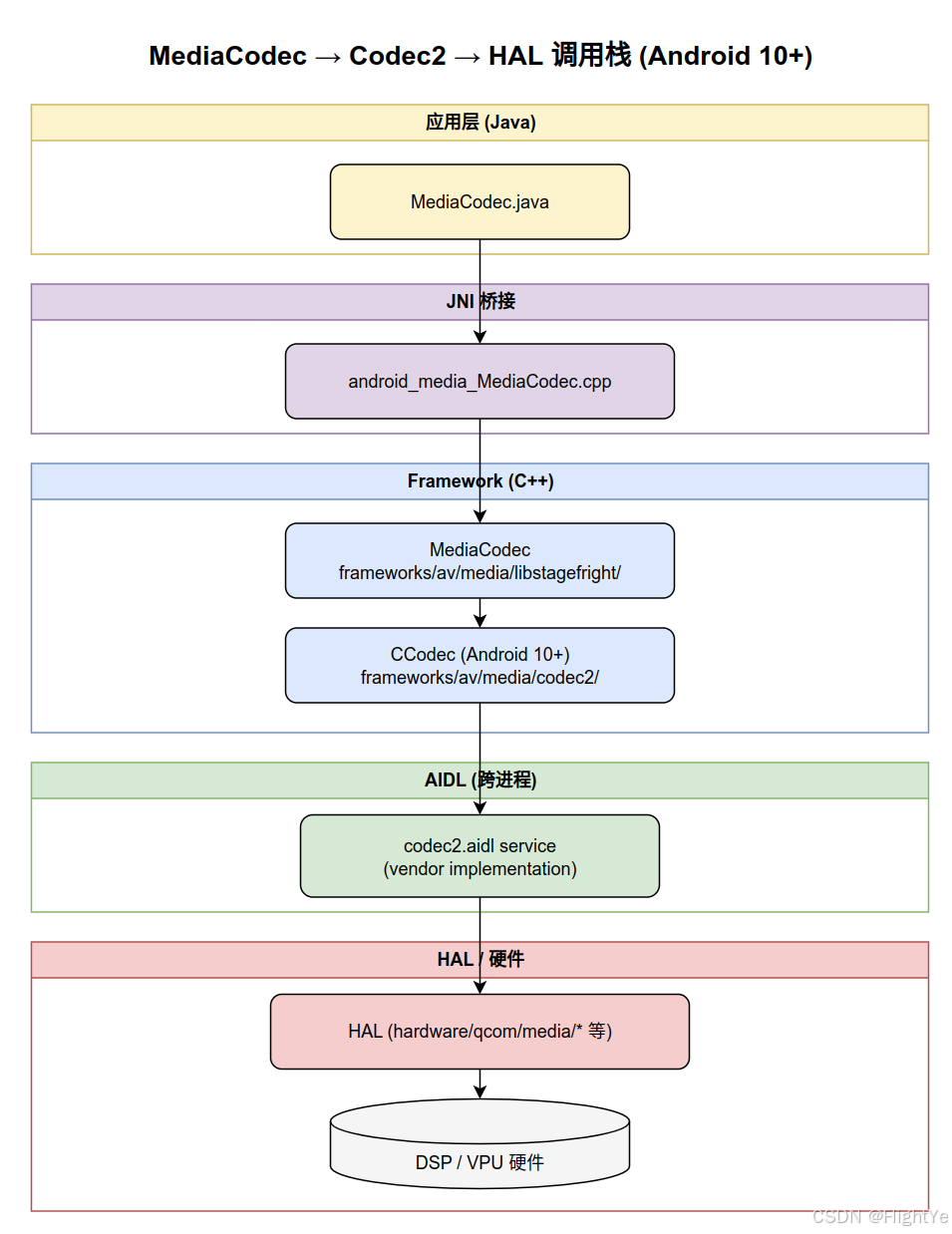

应用层调的是 MediaCodec，Android 10 起底下走 Codec2 framework：

接收端做的事是反过来：拿 NAL → MediaCodec 解码 → 输出到 Surface（设备屏幕）。

3.4 视频通道为什么很少出问题

视频通道的特点：

  • 无状态推流：每一帧画面都是独立的，没有跨帧的"客户端状态"需要和 server 同步
  • 断流就是黑帧：编码失败/网络丢包顶多"画面卡几帧"，不会出现"画面长时间错乱"
  • 驱动稳定：硬件编码器 IP 经过多年迭代，bug 大多被修了

实际中视频通道出问题大都是「黑屏」或「掉帧」，往 MediaCodec stats 和 SurfaceFlinger dumpsys 一看就清楚。

四、音频通道：r_submix loopback 机制

音频投屏比视频复杂。手机的音频体系本来是设计给"播放到喇叭"的，要把它"loopback 出来"喂给镜像编码器，需要走一条特殊的虚拟设备路径。

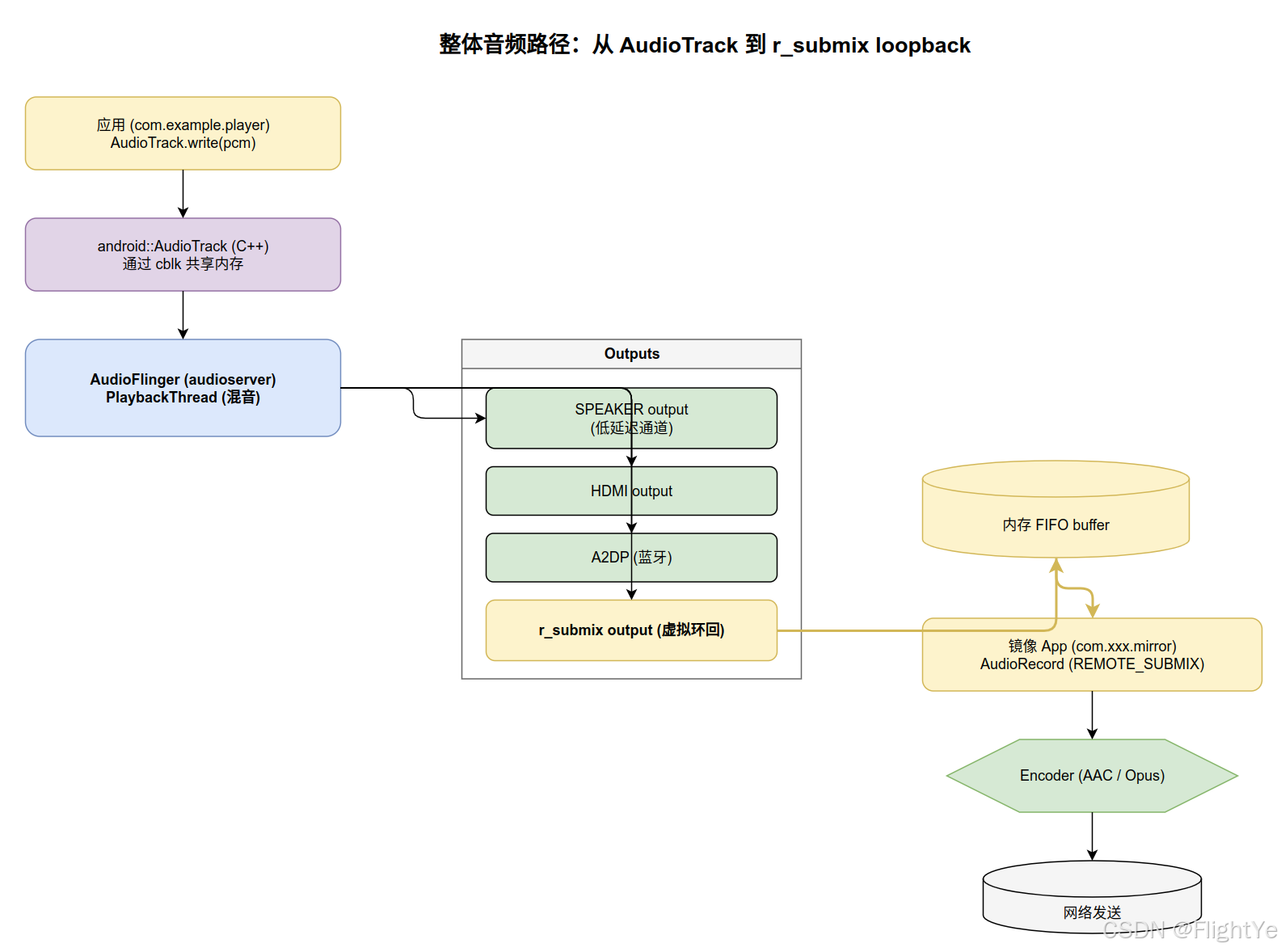

4.1 整体音频路径

4.2 r_submix（remote_submix）是什么

r_submix 是 AOSP 提供的虚拟音频设备。源码：

  • hardware/interfaces/audio/aidl/default/r_submix/StreamRemoteSubmix.cpp
  • 在 audio_policy_configuration.xml 里配置成一个 module

它的特殊性：有 sink（写）和 source（读）两端，两端共享一个内存 FIFO。

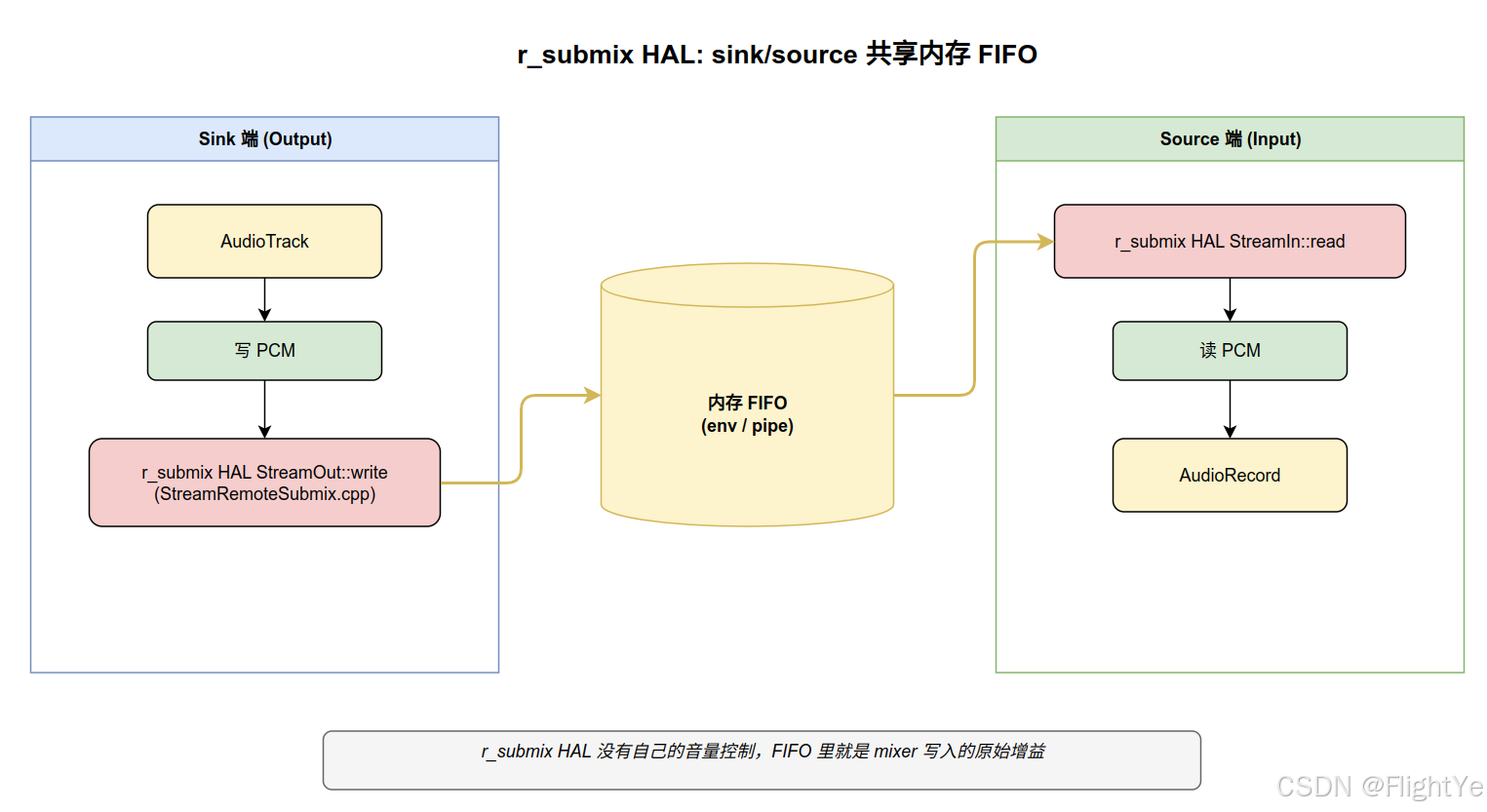

![外链图片转存失败

普通耳机/喇叭的 HAL 只有 sink，PCM 写过去就喂给硬件。r_submix 的 HAL 把 PCM 写到内存 FIFO，让另一个 AudioRecord 从同样的 FIFO 读出来------等价于在内核里把"扬声器"和"麦克风"用一根虚拟线接起来。

4.3 AudioPolicyMix：让 AudioPolicy 知道该把谁的音频送到 r_submix

镜像 App 通过 MediaProjection.createAudioRecord() 实际做的事是：注册一个 AudioPolicyMix 规则到 AudioPolicyManager：

复制代码
"uid=10295 (player app) 发出的 USAGE_MEDIA 音频,
 请帮我 loopback 到 mix `1646668027:ap:41mixp:0`,
 我要在那边读"

底层 API：

  • Java：AudioPolicy / AudioMixingRule
  • Native：AudioPolicyManager::registerPolicyMixes
  • 配置可见 frameworks/av/services/audiopolicy/

注册后，AudioPolicyManager 在 getOutputForAttr()（决定一个 AudioTrack 该走哪条 output）时就会把这个 uid 的 MEDIA 音频路由到一个新建的 r_submix output。

4.4 为什么音频通道有"客户端状态"问题

这是和视频最大的区别：音频客户端有持续的状态需要和 server 同步：

  • 已写入的 sample 数（samples_written）
  • 当前 server 端播放位置（frame_pos，通过 getTimestamp() 获取）
  • 客户端音量（volume）通过共享内存的 cblk 字段传给 server mixer
  • 设备路由（routedDeviceIds）------ 当前这个 AudioTrack 输出到哪个 device

当路由变化（比如从 SPEAKER 切到 r_submix），底层会触发 restoreTrack_l：销毁旧的 server 端 IAudioTrack，创建新的；客户端还在持有同一个 android::AudioTrack 对象，但底下的 server 端已经换了。

如果客户端对路由变化没有正确响应（不重发音量、不更新状态、不通知 listener），就会出现各种诡异问题------这是音频投屏 bug 的高发区。

五、AudioFlinger / AudioPolicyManager / AudioService 三剑客

Android 音频架构里这三个角色经常被混淆，澄清一下：

组件 进程 职责
AudioFlinger audioserver 实际混音器。所有 AudioTrack 写来的 PCM，都在这里被混合后送给 HAL
AudioPolicyManager audioserver 路由决策。决定一个 AudioTrack 该走哪个 output（speaker/HDMI/r_submix），音量怎么算
AudioService system_server (Java) 上层管理：音量按键、焦点、播放配置追踪、AudioPlaybackCallback 分发

它们的协作：

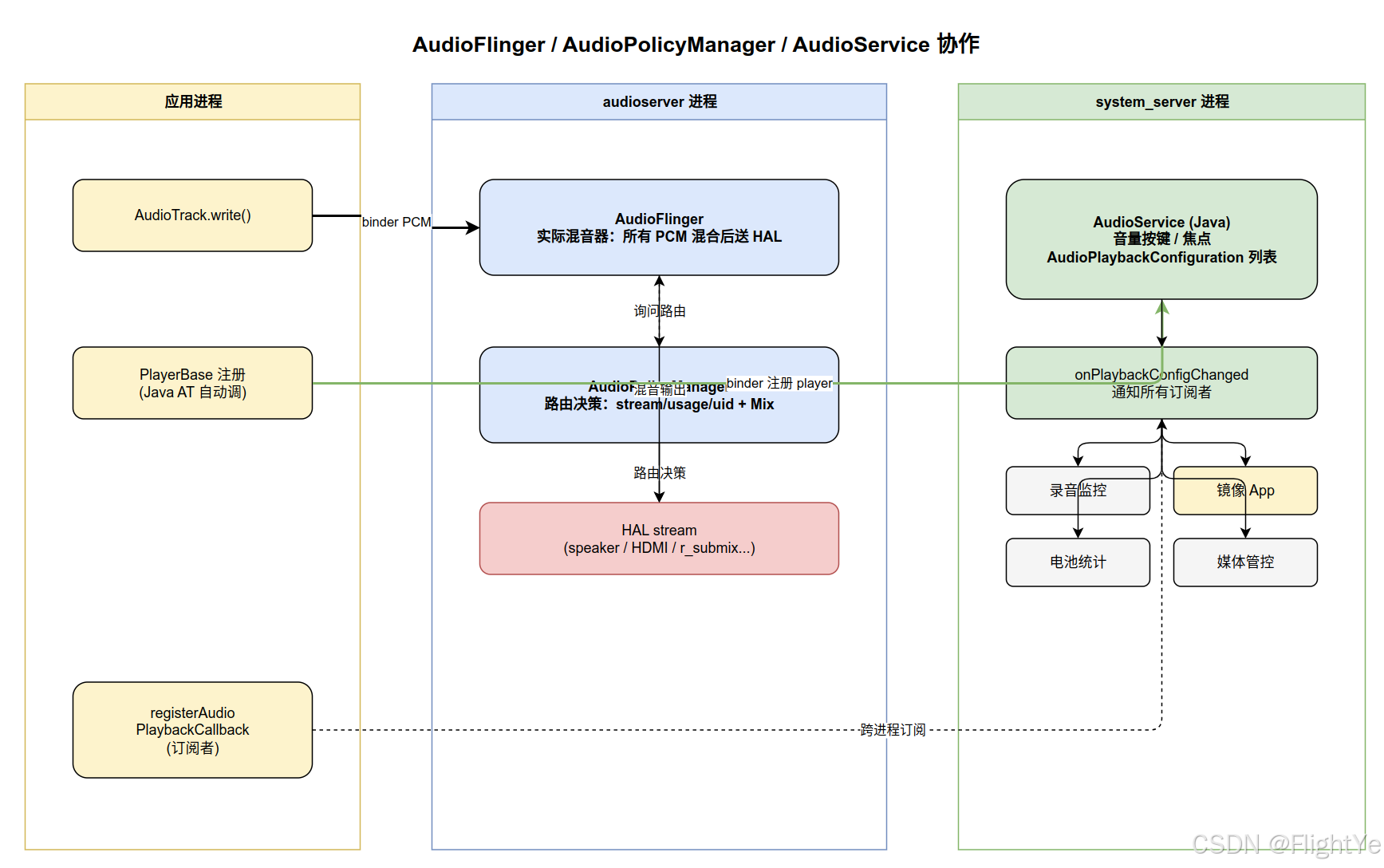

![外链图片

5.1 PlayerBase：让 AudioService 看见你的 player

任何 AudioTrack（Java 或 native）都应该通过 PlayerBase 注册到 AudioService，否则 AudioService 不知道有这个 player 在播放，相关功能（音量管控、焦点、镜像 captures、电池统计）都会缺失。

Java AudioTrack 默认就调了：

java 复制代码
// frameworks/base/media/java/android/media/AudioTrack.java
private AudioTrack(...) {
    super(attributes, AudioPlaybackConfiguration.PLAYER_TYPE_JAM_AUDIOTRACK);
    ...
    baseRegisterPlayer(mSessionId);
    // 内部 trackPlayer(new PlayerIdCard(...)) 通过 binder 注册
}

native 路径需要主动通过 PlayerBase::init() 注册（frameworks/av/media/libaudioclient/PlayerBase.cpp）。

5.2 路由变化的事件链

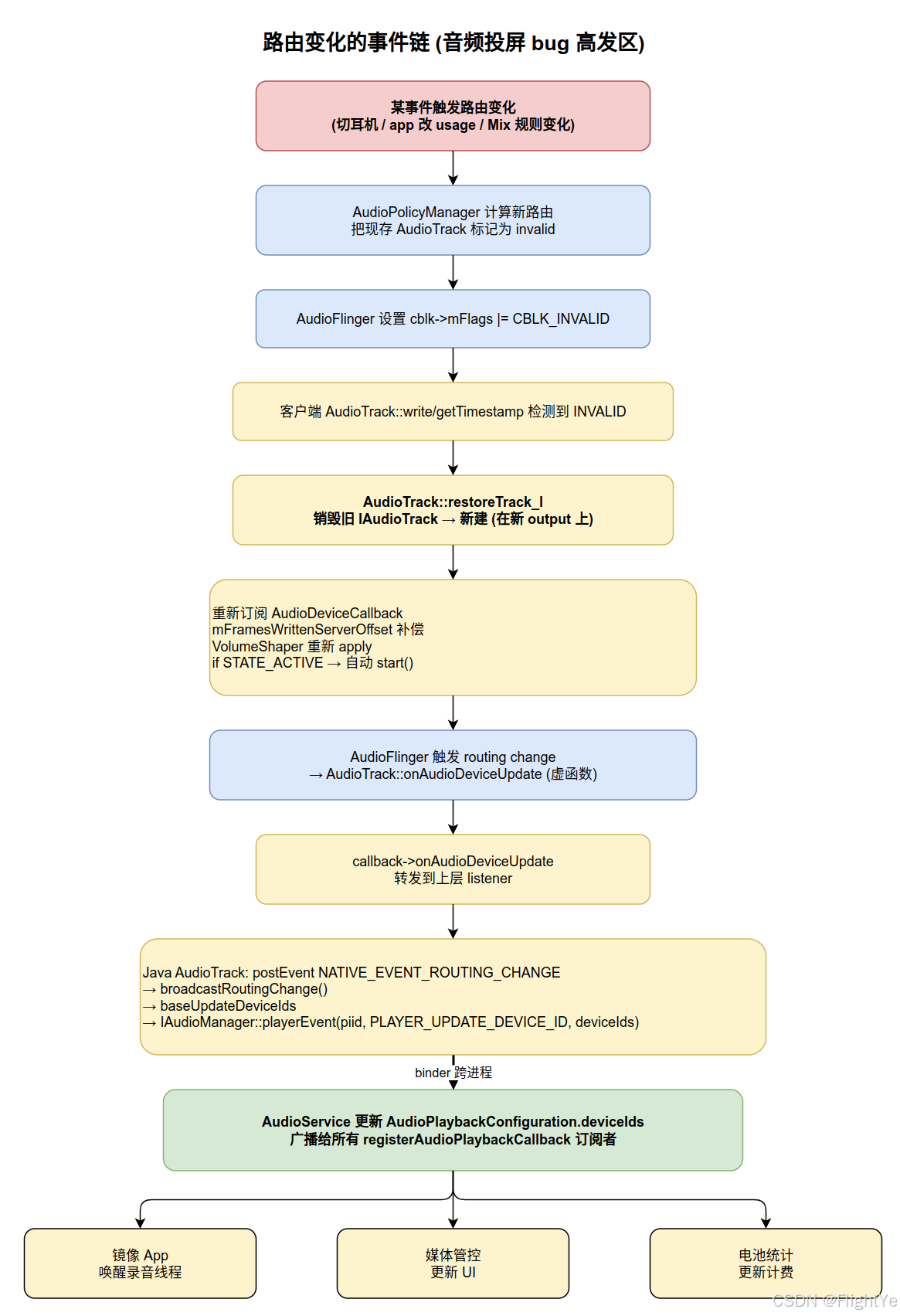

这是音频投屏中最关键、也是最容易出 bug 的部分。

!

任何一步出问题，下游都会"看不到 player 状态变化"。

六、HAL 层：硬件抽象的边界

Android Audio HAL 经历了几代演进：

  • HAL 1.x：本地共享对象
  • HAL 2.x：HIDL
  • HAL 3.x（Android 13+）：AIDL（当前推荐）

新设备走 AIDL HAL，源码在 hardware/interfaces/audio/aidl/。

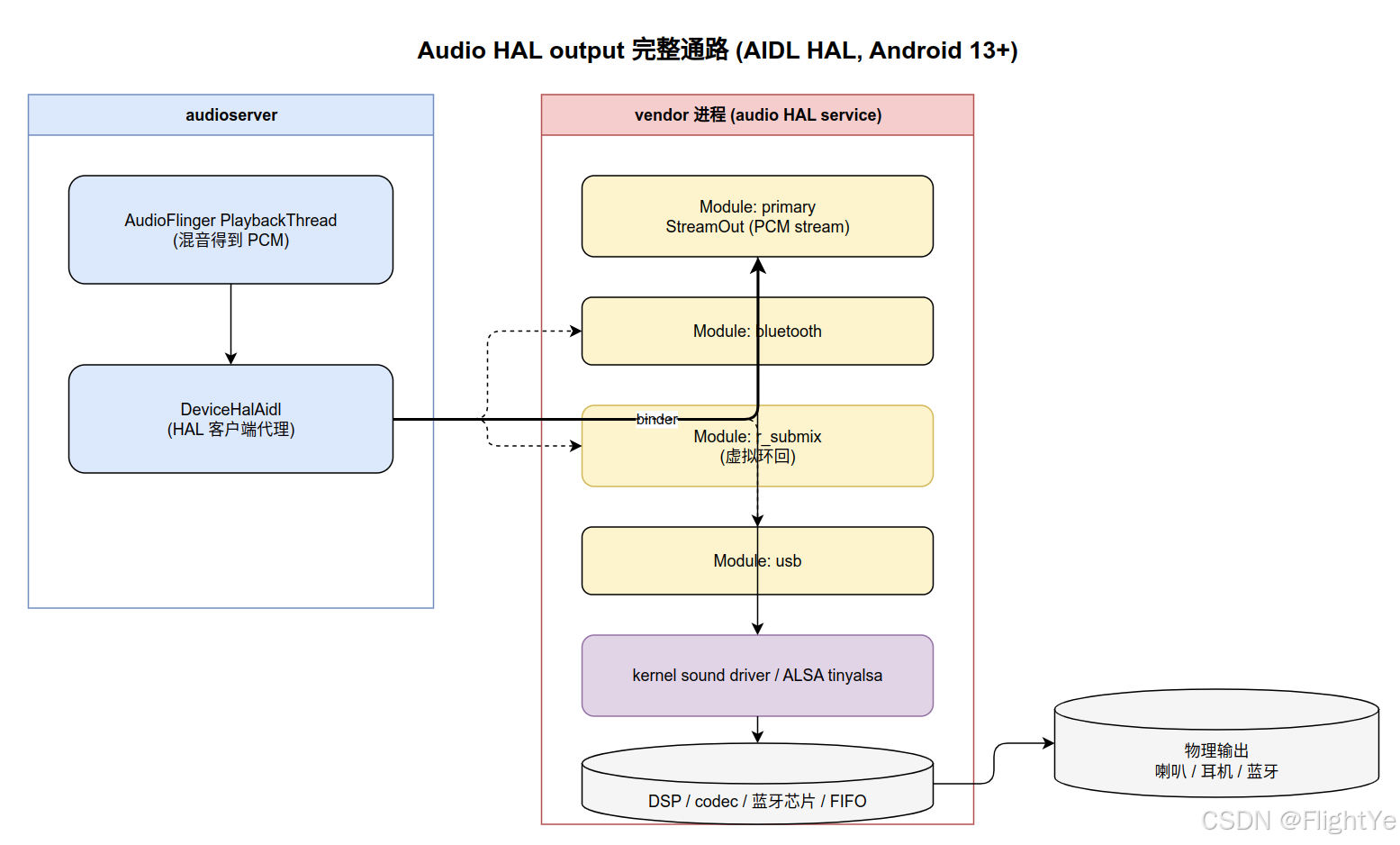

6.1 一个 output 的完整通路

!

6.2 音量在哪些层级处理

音量在多层都有处理，理解这个对调音很关键：

层级 控制范围 实现
App 端 单个 AudioTrack 的 left/right gain AudioTrack::setVolume(float, float) → 写入 cblk 共享内存
Server cblk 单个 track 的最终增益 mixer 读取 cblk 的 mVolumeLR 字段做混音
Stream type 系统音量 (媒体/通话/铃声) AudioPolicyManager::checkAndSetVolume，按 stream 全局调
HAL 硬件音量 (DSP/codec gain) IDevice::setMasterVolume() 或 effect chain
Audio Effect 各种 effect (EQ/虚拟环绕/降噪) frameworks/av/media/libeffects

实际生效的是各层 gain 的乘积。比如 system_volume × app_track_volume × dsp_gain，任何一个为 0 都会导致"无声"。

6.3 r_submix HAL 的特殊性

普通 HAL 实现 IStreamOut::write(buffer, size) 是写到硬件。r_submix HAL 实现的 write 是写到一个内核环形 buffer（pipe），同时另一个 IStreamIn::read 读取这个 buffer。

代码（简化）：

cpp 复制代码
// hardware/interfaces/audio/aidl/default/r_submix/StreamRemoteSubmix.cpp
ndk::ScopedAStatus StreamRemoteSubmix::transfer(...) {
    if (mIsInput) {
        // 从 sink pipe 读
        return mPipeReader->read(buffer, size);
    } else {
        // 写到 sink pipe
        return mPipeWriter->write(buffer, size);
    }
}

注意 r_submix HAL 没有自己的音量控制 ------ mixer 写来的 PCM 是什么增益，FIFO 里就是什么增益。这意味着任何"AudioTrack 客户端音量未刷新"的问题会直接表现为"FIFO 里全是静音"，比真喇叭路径更容易暴露 bug。

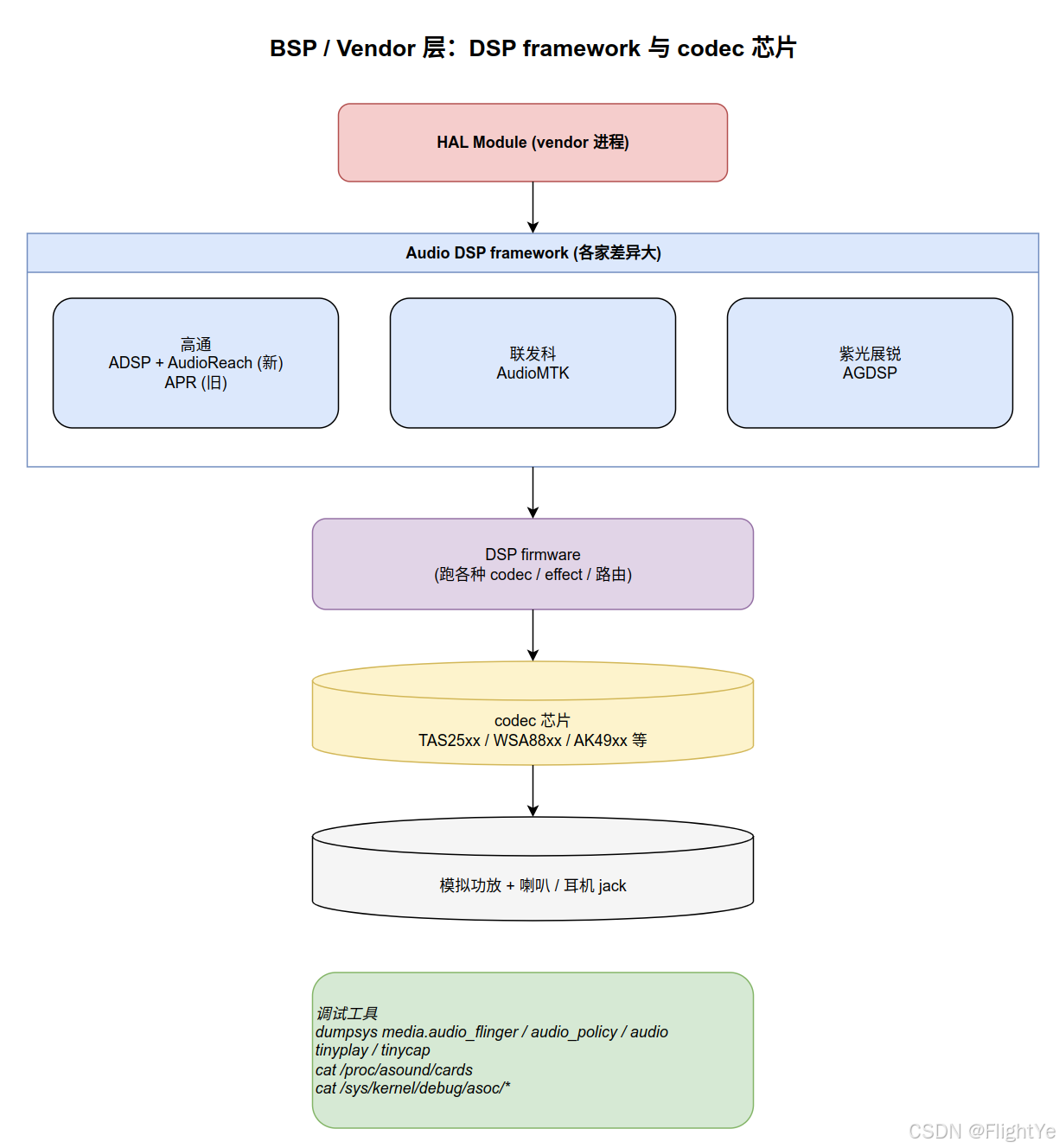

七、BSP / Vendor 层：DSP 与 Codec

到了真硬件这一层，各家 SoC 厂商（高通 / 联发科 / Exynos / 紫光展锐）实现差别就很大了。共通点：

7.1 调试这一层的工具

工具 用途
dumpsys media.audio_flinger AudioFlinger 内部状态
dumpsys media.audio_policy 路由决策 / 当前所有 output / mix 列表
dumpsys audio AudioService 状态 / focus / 全部 player
tinyplay / tinycap 直接走 ALSA 测播放/录音
cat /proc/asound/cards 看 ALSA 注册的声卡
cat /sys/kernel/debug/asoc/* ASoC 路径 / DAPM widget 状态

ASoC（ALSA System on Chip）是 ALSA 在嵌入式平台的扩展，连接 codec 驱动和 platform driver。

八、几个常见投屏问题的诊断思路

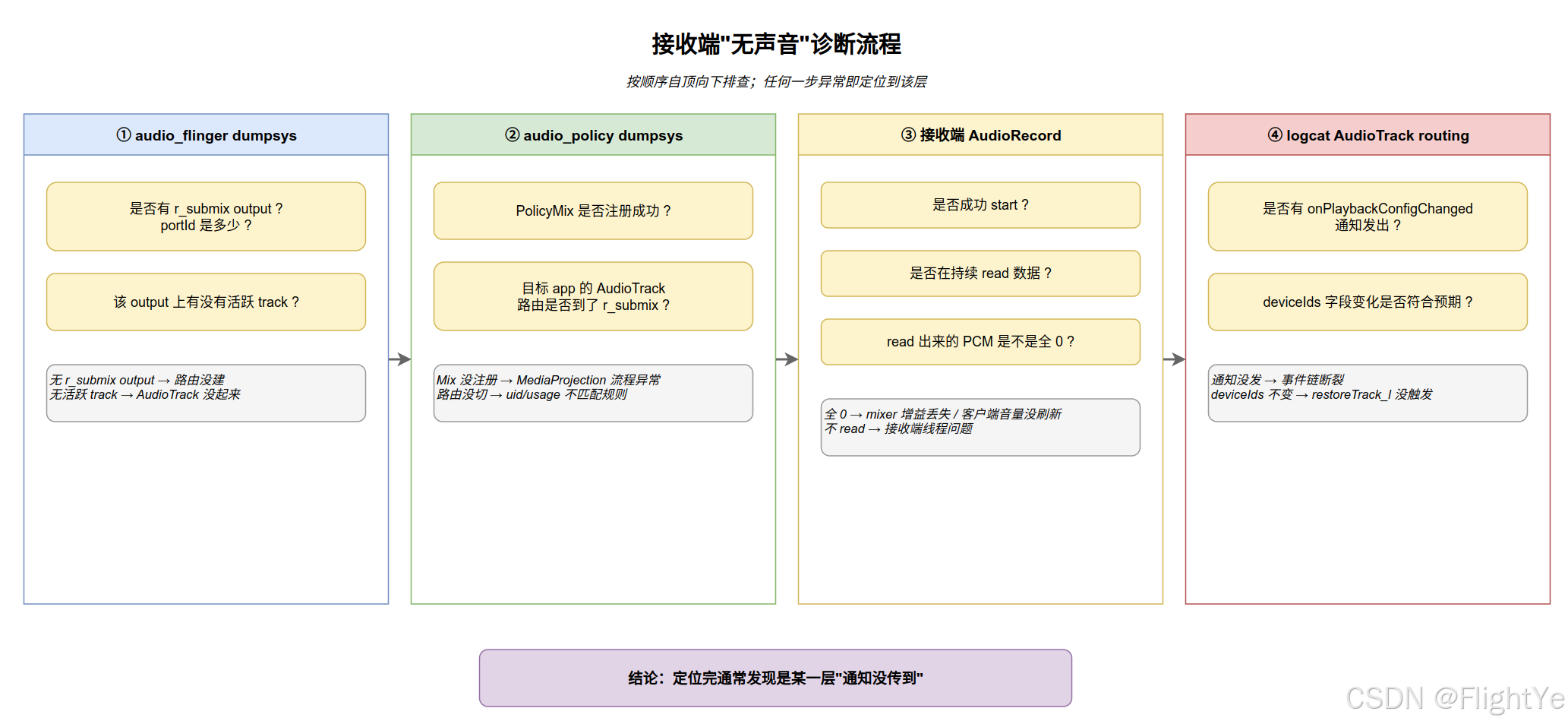

8.1 接收端"无声音"

定位完通常会发现是某一层"通知没传到"。

8.2 接收端"音画不同步"

视频和音频是两条独立通道，时间戳本来就不严格对齐。常见原因：

  • 编码器 latency 不一致（视频比音频晚 50~200ms 是正常的）
  • 网络抖动让两条流分开传
  • 接收端的渲染线程没用 AVSync

接收端要做的事：用 PTS 对齐 + 一个时钟参考做 drop frame / 静音填充。

8.3 接收端"卡顿"

视频卡：先看 MediaCodec stats（内置的统计：DQin/DQout 比例，编码耗时），再看 dumpsys SurfaceFlinger 的 fps。

音频卡：看 dumpsys media.audio_flinger 的 underrun count。

8.4 切到蓝牙耳机后投屏端无声

通常是音频路由优先级问题。蓝牙优先级高于 r_submix，发生抢路由。解决方法：

  • 修改 audio_policy_configuration.xml，调整 priority
  • 或镜像 App 在注册 PolicyMix 时设置 MIX_RULE_FLAG_EXCLUSIVE

九、安全与隐私边界

镜像投屏涉及屏幕和音频内容，Android 在多个层级做了限制：

层级 限制
应用层 必须用 MediaProjection API，每次启动弹窗确认
Window 层 DRM 内容、银行 App 等带 FLAG_SECURE 的窗口在 VirtualDisplay 上会变黑
AudioPolicy 层 只能 capture USAGE_MEDIA / GAME / UNKNOWN 等开放 usage，VOICE_COMMUNICATION 等被禁
应用清单 App 自己可以 android:allowAudioPlaybackCapture="false" 拒绝被捕获

这些限制不是 vendor 自定义，是 AOSP 标准行为，源码在 services/core/java/com/android/server/audio/ 和 frameworks/native/services/surfaceflinger/。

十、给应用开发者的几条经验

10.1 视频通道

  • 编码器优先用 H.265，码率比 H.264 省 30%~50%。但有些老接收端不支持，做协商
  • 用 Surface input 方式给编码器喂数据，不要走 ByteBuffer 拷贝
  • VirtualDisplay 销毁后再重建会很慢，尽量复用

10.2 音频通道

  • AudioPlaybackCaptureConfiguration 的 usage 列表要全：MEDIA / GAME / UNKNOWN / ASSISTANCE_SONIFICATION 至少加上
  • 接收端 AudioRecord 的 buffer size 要算好：太小容易 underrun，太大延迟高
  • 订阅 AudioManager.registerAudioPlaybackCallback 来动态感知 player 变化，比定时 poll 强很多

10.3 控制通道

  • TCP（命令） + UDP（数据）的组合比纯 TCP 强很多
  • 心跳要做，断网检测要做
  • 输入事件反向发送时注意坐标系换算（手机和接收端分辨率/方向可能不同）

一些参考阅读

希望这篇能让你对 Android 投屏的「应用 → framework → AudioFlinger/SurfaceFlinger → HAL → BSP」整条链路有个完整的图。下次遇到问题时，知道该往哪一层看。
