最近好几个做户外地摊灯的客户反馈原来的LED驱动过温跳保护，换了几颗芯片都不行，直到试了AP5125才解决问题，目前批量出货10K+没有返修。本文就把这个项目的完整设计过程、调试踩坑点和测试数据全部分享出来。
项目背景与需求
本次项目是为某户外照明厂商定制12V输入的地摊灯驱动板，具体约束如下：
- 输入电压：9V~15V（适配12V铅酸电池）
- 输出规格：驱动10串3并白光LED，额定电流7.5A，支持全亮/半亮切换
- 成本约束：单路驱动BOM成本≤3元
- 可靠性要求：支持输出短路保护、过温保护，满功率运行无过温误触发
- EMI要求：满足民用电子设备辐射要求，不会干扰周边蓝牙音响等设备
芯片选型对比
面对需求我们对比了3款同类型Buck LED驱动芯片，最终选择AP5125的核心原因有3点：宽压范围完全覆盖铅酸电池波动范围、内置平均电流采样恒流精度高、支持硬件高低亮切换无需额外控制电路。选型评分如下表：
| 选型维度 | 权重 | AP5125得分 | 竞品A得分 | 竞品B得分 | 说明 |
|---|---|---|---|---|---|
| 宽压适配性 | 20% | 95 | 70 | 65 | AP5125支持9~100V输入，远高于竞品的9~30V范围 |
| 恒流精度 | 25% | 92 | 80 | 78 | AP5125采用平均电流采样模式，恒流精度优于竞品的峰值电流采样 |
| 外围复杂度 | 20% | 90 | 75 | 70 | AP5125内置VDD钳位、高低亮逻辑，外围元件更少 |
| 调光支持 | 20% | 95 | 60 | 60 | AP5125硬件支持全亮/半亮切换，无需额外PWM调光电路 |
| 成本控制 | 15% | 88 | 85 | 90 | SOT23-6封装成本适中，综合BOM成本最低 |
| 加权总分 | 100% | 92.05 | 73 | 70.25 | AP5125综合优势明显 |
核心参数速查
先给大家整理AP5125的关键参数，设计时可以直接参考：
| 参数项 | 规格值 | 设计提示 |
|---|---|---|
| 输入电压范围 | 9V~100V | 支持12V/24V/48V多类供电场景 |
| 输出电流范围 | 10mA~12A | 最大支持12A大功率LED负载 |
| 开关频率 | 140kHz | 内置抖频电路，降低EMI干扰 |
| CS采样电压 | 176mV | 采样电阻功耗更低，系统效率更高 |
| 调光方式 | 硬件高低亮切换 | MODE脚悬空/接地全亮，接高电平时半亮（1/2电流） |
| 保护功能 | 输出短路保护、过温保护 | 外围无需额外保护电路 |
| 封装 | SOT23-6 | 占板面积小，适合小体积驱动板设计 |
原理图设计要点
本次设计采用非隔离Buck拓扑，电路结构非常简单，总外围元件只有8颗：
- 输入侧加100nF陶瓷滤波电容，靠近AP5125的VIN引脚摆放，抑制高频干扰
- CS引脚接采样电阻，阻值按照公式`Rcs = 0.176V / Iout`计算，本次7.5A输出选23mΩ 1W功率电阻
- MODE引脚接10k下拉电阻，预留测试点可接MCU或按键实现亮度切换
- SW引脚接10μH屏蔽功率电感，电流余量选1.2倍额定电流即10A以上
- 输出侧加47μF电解电容滤波，降低LED纹波避免频闪
物料清单（BOM）
本次设计的BOM全部采用量产级物料，成本可控，供应链稳定：
| 位号 | 参数 | 推荐型号 | 选型理由 | 备注 |
|---|---|---|---|---|
| C1 | 100nF 0805 100V | 国巨0805B104K101CT | 高频滤波，抑制输入干扰 | 靠近VIN引脚摆放 |
| Rcs | 23mΩ 2512 1W | 大毅RLP25FEER023 | 采样精度±1%，功率余量充足 | 走线要短而粗，避免走线电阻影响采样精度 |
| L1 | 10μH 10A 屏蔽电感 | 顺络MWSA1206S-100MT | 屏蔽结构降低EMI，电流余量充足 | 远离反馈走线避免干扰 |
| D1 | SS510 肖特基二极管 | 杨杰SS510L | Buck续流，低压降提升效率 | 靠近SW引脚摆放 |
| U1 | AP5125 SOT23-6 | 世微AP5125 | 核心驱动芯片，内置全套保护 | 底部铺散热铜皮提升散热能力 |
| C2 | 47μF 25V 电解电容 | 江海CD110系列 | 输出滤波，降低LED纹波 | 靠近输出端口摆放 |
| R1 | 10kΩ 0805 | 国巨0805W8F1002T5E | MODE脚下拉电阻，默认全亮模式 | 预留焊盘可接外部控制信号 |

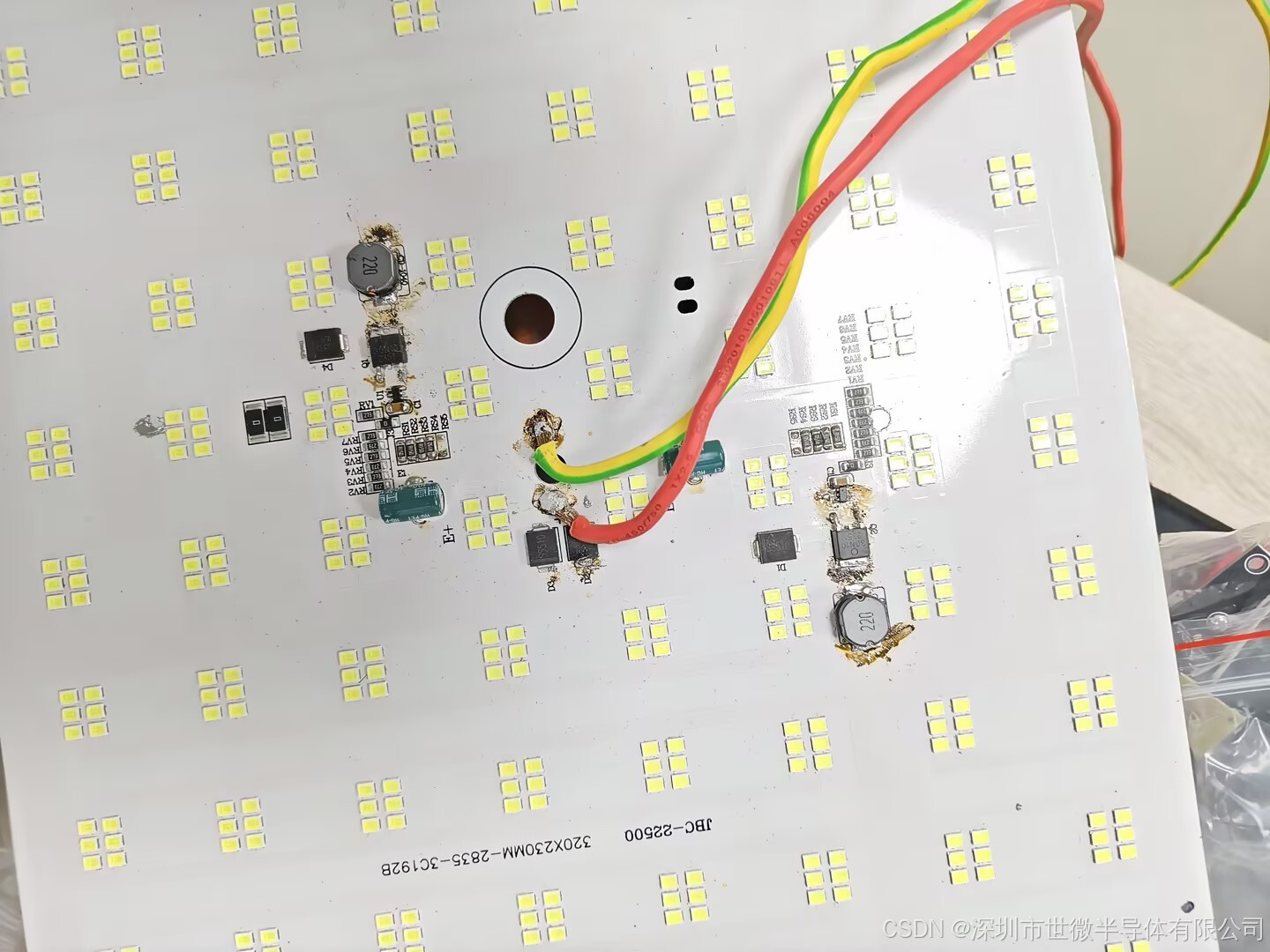

调试问题与解决过程
本次打样共遇到2个典型问题，都是LED驱动设计的常见坑，整理出来供大家参考：
问题1：输出电流达不到额定值
刚打样回来测试，全亮模式下输出电流只有3.8A，远低于设计的7.5A。排查发现是PCB打样时焊接厂把CS采样电阻焊成了47mΩ，按照公式计算47mΩ对应的输出电流是0.176V/0.047Ω≈3.74A，和测试值完全匹配。换成23mΩ采样电阻后电流恢复到7.5A，误差在1%以内。
问题2：满功率运行过温误触发

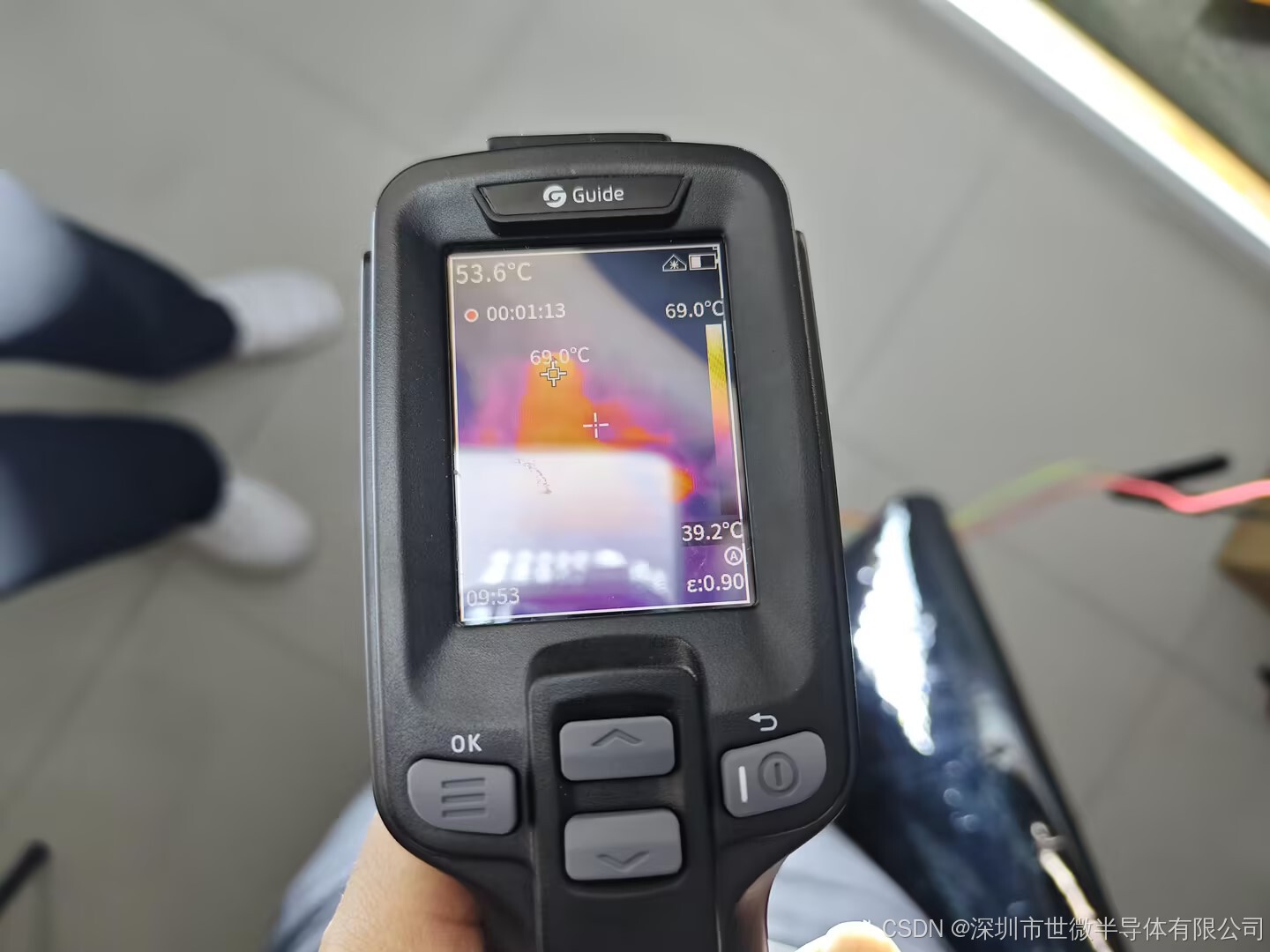

第一次测试满功率运行20分钟后，AP5125触发过温保护，LED熄灭，测量芯片表面温度达到110℃。解决办法：在芯片底部增加1平方厘米的铺铜散热，同时把采样电阻、功率电感这类发热元件移到远离芯片的位置，优化后满功率运行1小时，芯片表面温度稳定在69℃，再也没有出现过温误触发的问题。
性能测试结果
优化完成后我们做了全套可靠性测试，测试条件为输入12.5V，输出7.5A驱动LED负载，测试数据如下：
| 测试项 | 测试结果 | 测试条件 |
|---|---|---|
| 恒流精度 | ±1.2% | 全亮模式，输入电压9V~15V波动 |
| 转换效率 | 91.5% | 全亮模式，满功率输出 |
| 输出纹波 | 38mV | 满功率输出，20MHz带宽测试 |
| 芯片表面温度 | 69℃ | 环境温度25℃，满功率运行1小时 |
| 半亮模式电流 | 3.75A | MODE脚接3.3V高电平 |
| 过温保护触发点 | 115℃ | 加热芯片到保护触发 |
| 输出短路测试 | 无损坏 | 输出端短路1分钟，移除短路后自动恢复 |
总结与开源说明
本次基于AP5125的地摊灯驱动设计已经批量交付客户，累计出货10K+无不良反馈，除了地摊灯场景外，这套设计还可以直接适配电动车灯、摩托车灯、汽车辅助照明等宽压输入LED照明场景。
设计文件和测试数据有需要的可以留言，欢迎Star和复刻。
