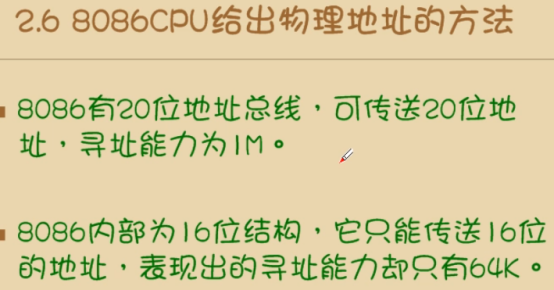

8086物理地址相关内容详解
1. 外部地址总线：20位，寻址能力1MB
8086CPU的外部地址总线有20根 ，每根总线可以传输0或1两种电平，总共能组合出 2 20 2^{20} 220个不同地址：
2 20 = 1048576 Byte = 1 MB 2^{20}=1048576\ \text{Byte}=1\ \text{MB} 220=1048576 Byte=1 MB
这代表它最多能外接、访问1MB容量的内存空间，这是它硬件层面能达到的最大寻址范围。
2. 内部结构：16位，单次只能处理16位地址
8086CPU内部的寄存器、运算通路都是16位设计，单次能直接处理的二进制地址只有16位：
16位地址能表示的地址总数是 2 16 = 65536 Byte = 64 KB 2^{16}=65536\ \text{Byte}=64\ \text{KB} 216=65536 Byte=64 KB，如果只用内部16位直接寻址，最多只能访问64KB空间，远达不到外部1MB的能力。
3. 矛盾的解决：分段寻址（物理地址生成方法）
为了让16位内部结构能用上20位外部寻址能力，8086设计了分段机制 ：
把20位物理地址拆成两个16位部分：段基址 和偏移地址
物理地址计算公式：
物理地址 = 段基址 × 16 + 偏移地址 \text{物理地址} = \text{段基址} \times 16 + \text{偏移地址} 物理地址=段基址×16+偏移地址
- 段基址左移4位（×16）得到段的起始20位地址；
- 再加上段内16位偏移地址，最终拼成完整20位物理地址，就能覆盖1MB的内存空间了。
4. 两句话的核心逻辑
- 第一句说的是CPU对外硬件能力：20根地址线决定最多能找1MB内存单元；
- 第二句说的是CPU内部数据宽度限制：内部一次只能处理16位数据，单组寄存器只能覆盖64KB，所以必须用分段拼接的方式，才能突破内部16位限制、发挥外部20位总线的全部寻址能力。
5.举例
段基址2000H（16位），偏移地址1F60H（16位）：
段基址左移4位： 2000 H × 16 = 20000 H 2000\mathrm{H} \times 16 = 20000\mathrm{H} 2000H×16=20000H
加上偏移： 20000 H + 1 F 60 H = 21 F 60 H 20000\mathrm{H}+1\mathrm{F}60\mathrm{H}=21\mathrm{F}60\mathrm{H} 20000H+1F60H=21F60H（20位最终物理地址）
段地址与偏移地址
1、核心背景：8086的内存分段机制
8086 CPU的地址总线是20位，能访问1MB（ 2 20 2^{20} 220）内存空间，但内部寄存器只有16位，最多只能直接表示 2 16 = 64 K B 2^{16}=64\mathrm{KB} 216=64KB的范围，所以设计了分段地址方案 ：
物理地址（最终真实内存地址）= 段地址 × 16（左移4位） + 偏移地址
第一点：存储单元用段地址+偏移地址描述
8086不直接只用一个数值表示内存地址，而是拆成两部分：
- 段地址：段的起始位置的高16位（段起始地址一定是16的倍数，所以段地址×16就是段真正的首物理地址）
- 偏移地址：目标单元距离段首的偏移量（16位）
第二点：物理地址21F60H的两种分段写法验证
用公式计算：段地址2000H，偏移1F60H
物理地址 = 2000 H × 16 + 1 F 60 H = 20000 H + 1 F 60 H = 21 F 60 H \begin{align} \text{物理地址} &= 2000\mathrm{H} \times 16 + 1\mathrm{F}60\mathrm{H} \\ &= 20000\mathrm{H} + 1\mathrm{F}60\mathrm{H} \\ &= 21\mathrm{F}60\mathrm{H} \end{align} 物理地址=2000H×16+1F60H=20000H+1F60H=21F60H
- 写法(a)
2000:1F60：是段地址:偏移地址的标准简写格式； - 写法(b)：用文字描述，说明这个单元属于以
2000H为段地址的段内，距离段首偏移1F60H。
这两种描述指向同一个真实物理内存单元21F60H。
第三点：段的定义规则
- 段内的内存单元地址连续；
- 段的起始物理地址必须是16的倍数（对应段地址×16的要求）；
- 划分很灵活：可以根据程序需求，把满足上面条件的连续内存划为一个段，一个物理地址也可以用多组不同的「段:偏移」来表示（比如
21F60H也可以写成2100:F60H、21F0:60H等）。
2、整体总结

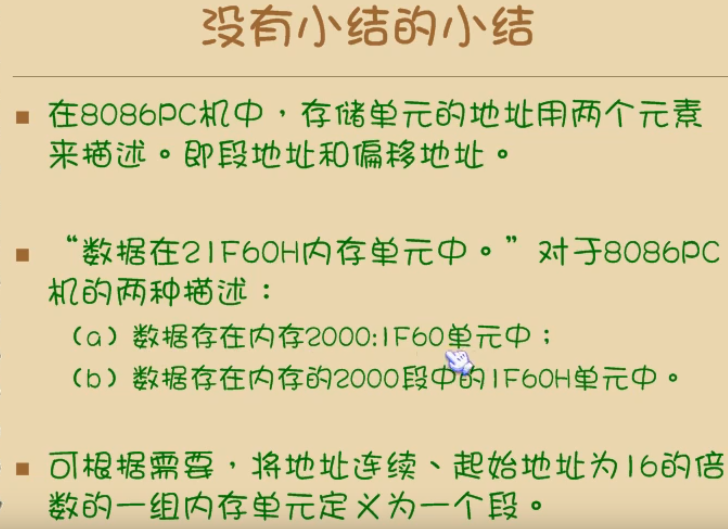

这页PPT是对8086内存分段寻址的小结：
- 8086用段地址+偏移地址的双部件模式描述内存地址；
- 同一个真实物理地址，可以用
段:偏移格式或文字描述段内偏移两种方式表达； - 段的划分要满足起始地址是16的倍数、内部地址连续，划分方式灵活。
8086CPU找一个地址的数据，需要用到两个16位寄存器吗，一个段寄存器，另一个是什么寄存器
1、结论先说
8086 访问内存时，必须 1 个段寄存器（16位） + 1 个偏移寄存器（16位），两者拼接算出20位物理地址。
- 段寄存器：CS/DS/ES/SS（专门存段基址）
- 另一类：通用/指针/变址寄存器，用来存偏移地址，不是固定某一个，分场景对应。
2、段寄存器 与 偏移寄存器 默认配对规则（重点）
8086 有一套默认搭配，不用手动指定段，CPU自动匹配：
-
取指令（代码）
段寄存器：
CS（代码段寄存器）偏移寄存器：
IP（指令指针寄存器）用途：CPU下一条要执行的指令地址 = CS×16 + IP
-
读写普通数据（变量、数组）
段寄存器：
DS（数据段寄存器）偏移来源：
BX/SI/DI或直接数字偏移例：
[BX]、[SI+5]都默认用DS段 -
栈操作（PUSH/POP、SP）
段寄存器：
SS（堆栈段寄存器）偏移寄存器：
SP（堆栈指针）栈地址 = SS×16 + SP
-
字符串操作指令（MOVSB/CMPSB等）
- 源字符串：段DS，偏移
SI - 目标字符串：段ES（附加段），偏移
DI
- 源字符串：段DS，偏移
3、举完整例子
- 读指令：
CS:IP
CS=2000H，IP=1F60H → 物理地址 21F60H - 访问内存数据
[BX]：DS:BX - 栈顶数据：
SS:SP - 字符串目标地址：
ES:DI
4、补充说明
- 偏移不一定非得是寄存器，也可以是纯数字（立即数偏移），比如
DS:[1000H]，此时只有段寄存器DS，偏移是常数； - 可以手动改写段前缀，强制换段，比如
CS:[BX]，不用默认DS，改用CS段； - 所有段、偏移寄存器全都是16位，二者组合才能生成20位真实物理地址，解决8086内部16位、外部20位地址线的矛盾。
