ESP32-S3-IDF工具链

文章目录

• 一、工具链构成
• • [1、xtensa-esp-elf 交叉编译器（核心）](#1、xtensa-esp-elf 交叉编译器（核心）)
  • [2、riscv32-esp-elf 编译器](#2、riscv32-esp-elf 编译器)
  • 3、OpenOCD
  • 4、构建工具：
  • [5、Python 运行环境与依赖](#5、Python 运行环境与依赖)
  • 6、辅助工具：
• 二、Windows安装
• • 1、下载安装包
  • • EIM安装器
    • github下载地址
    • 6.0以下版本下载链接
  • 2、安装原则
  • 3、验证
• 三、工具链核心常用命令
• • 1、基础编译烧录
  • [2、ULP RISC-V 协处理器编译](#2、ULP RISC-V 协处理器编译)
  • [3、USB-JTAG 调试（S3 独有）](#3、USB-JTAG 调试（S3 独有）)
• 四、工具链目录结构
• 五、用户工程目录
• [六、hello World项目实测](#六、hello World项目实测)
• • 1、设置项目开发板
  • 2、配置菜单
  • 3、编译代码
  • 4、上传
  • 5、串口查看
  • 6、上串完就查看（合并上传和查看）

一、工具链构成

ESP-IDF 工具链是一套跨平台交叉编译开发套件，专门适配 ESP32-S3（Xtensa LX7 + RISC-V ULP），包含以下核心组件：

1、xtensa-esp-elf 交叉编译器（核心）

编译主核 LX7 程序，v5.x 统一为xtensa-esp-elf（v4.4 叫xtensa-esp32s3-elf）。

内置 GCC、ld、as、objdump、gdb 调试器。

2、riscv32-esp-elf 编译器

编译 ESP32-S3 内置 RISC-V ULP 协处理器代码

3、OpenOCD

USB-JTAG 硬件调试，S3 支持内置 USB 直连调试无需下载器

4、构建工具：

CMake + Ninja（v5 全系废弃 Make）

5、Python 运行环境与依赖

idf.py、分区表、烧录、串口监控、固件打包脚本

6、辅助工具：

dfu-util、esptool、espsecure、flash 分区工具、大小分析工具

二、Windows安装

1、下载安装包

ESP-IDF 6.0及以上版本使用EIM安装或Github下载安装。

EIM安装器

https://dl.espressif.cn/dl/eim/

github下载地址

https://github.com/espressif/esp-idf/releases/tag/v6.0.1

6.0以下版本下载链接

ESP-IDF 编程指南->快速入门->找到安装包下载页。

https://dl.espressif.cn/dl/esp-idf/

2、安装原则

所有路径纯英文、无空格、无中文、无括号特殊字符。

路径总长度＜90 字符，推荐路径：D:\Espressif\esp-idf。

不要用系统商店 Python，安装器自带隔离 Python 环境。

3、验证

打开ESP-IDF CMD终端：

idf.py --version
# 切换目标芯片为S3
idf.py set-target esp32s3

三、工具链核心常用命令

1、基础编译烧录

# 选定芯片（仅首次新项目需要）
idf.py set-target esp32s3
# 图形化配置（S3时钟、PSRAM、LCD、NPU、USB、ULP）
idf.py menuconfig
# 编译工程
idf.py build
# 烧录+串口监控（自动识别串口）
idf.py -p COMx flash monitor
# 仅擦除整片Flash
idf.py erase-flash

2、ULP RISC-V 协处理器编译

v5.x 工具链自动联动 riscv32-esp-elf，无需额外配置，工程直接编译 ulp 代码。

3、USB-JTAG 调试（S3 独有）

# 启动OpenOCD调试
idf.py openocd
# 另开终端启动gdb调试
idf.py gdb

四、工具链目录结构

	esp-idf/
	├─ components/              # 【核心组件库】IDF 所有驱动、协议栈、RTOS、系统层
	│  ├─ freertos/             # FreeRTOS 内核源码（重点，对应你前面启动流程）
	│  │  ├─ Kernel/            # 任务、调度、队列、信号量、延时等内核代码
	│  │  ├─ portable/xtensa/   # Xtensa LX7 架构移植层（上下文切换、Tick 中断）
	│  │  └─ esp/               # IDF 对 FreeRTOS 的封装、任务创建、启动逻辑
	│  │
	│  ├─ bootloader/           # 二级 Bootloader 源码（上电第二阶段引导）
	│  ├─ esp_system/           # 系统初始化、app_main 任务创建、启动流程核心
	│  ├─ esp32s3/              # ESP32-S3 芯片底层寄存器、时钟、中断、缓存
	│  ├─ driver/               # 外设驱动：GPIO/UART/I2C/SPI/LCD/ADC 等
	│  ├─ wifi / bt / nimble    # 无线协议栈 Wi-Fi、蓝牙
	│  ├─ heap/                 # 系统堆内存管理（FreeRTOS 堆依赖）
	│  ├─ partition_table/      # 分区表解析、生成工具
	│  ├─ ulp/                  # ULP RISC-V 协处理器相关代码
	│  ├─ log/                  # 日志打印组件
	│  └─ 其他组件：nvs, spiffs, http, mqtt 等
	│
	├─ examples/                # 官方示例工程（学习参考）
	│  ├─ get-started/hello_world  # 入门例程
	│  ├─ freertos/             # FreeRTOS 任务、队列、信号量示例
	│  ├─ peripherals/          # 外设示例
	│  └─ wifi / bluetooth 等
	│
	├─ tools/                   # IDF 配套脚本、工具、模板
	│  ├─ build-tools/
	│  ├─ cmake/                # CMake 编译脚本模板
	│  ├─ mass_flasher/         # 批量烧录工具
	│  └─ idf.py 相关辅助脚本
	│
	├─ docs/                    # 官方文档
	├─ make/                    # 旧版 Make 构建（v5 基本废弃）
	├─ CMakeLists.txt           # IDF 根 CMake 配置
	├─ install.bat / install.sh # 工具链安装脚本
	├─ export.bat / export.sh   # 环境变量加载脚本（每次终端必须执行）
	└─ README.md

五、用户工程目录

	my_project/
	├─ main/                   # 用户应用代码（必存在）
	│  ├─ CMakeLists.txt
	│  └─ app_main.c           # 用户入口函数 void app_main(void)
	│
	├─ CMakeLists.txt          # 工程顶层 CMake 配置
	├─ partitions.csv          # 自定义分区表（可选）
	├─ sdkconfig               # menuconfig 生成的配置文件
	└─ build/                  # 编译输出目录（自动生成）
	   ├─ bootloader/          # 编译出的二级 bootloader
	   ├─ app/                 # 应用固件 .bin
	   ├─ .elf                 # 可执行文件（用于调试）
	   └─ flash_project_args   # 烧录参数

六、hello World项目实测

示例源码目录：esp-idf\examples\get-started

将hello World项目，拷贝到一个工作目录中。

1、设置项目开发板

idf.py set-target esp32s3

第一次编译，很慢。

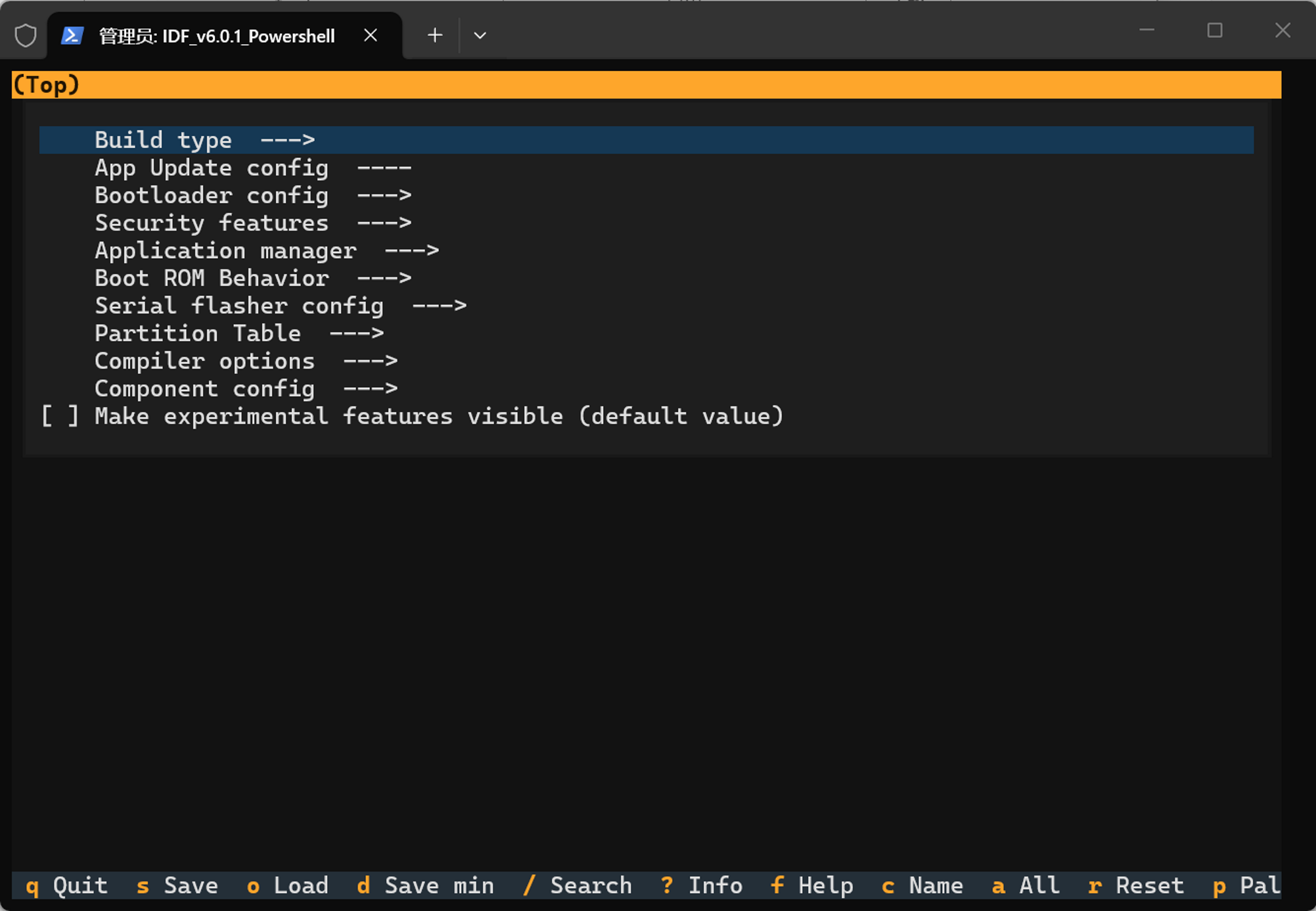

2、配置菜单

idf.py menuconfig

单开一个页面来分析选项。

3、编译代码

idf.py build

4、上传

idf.py flash -p COM4

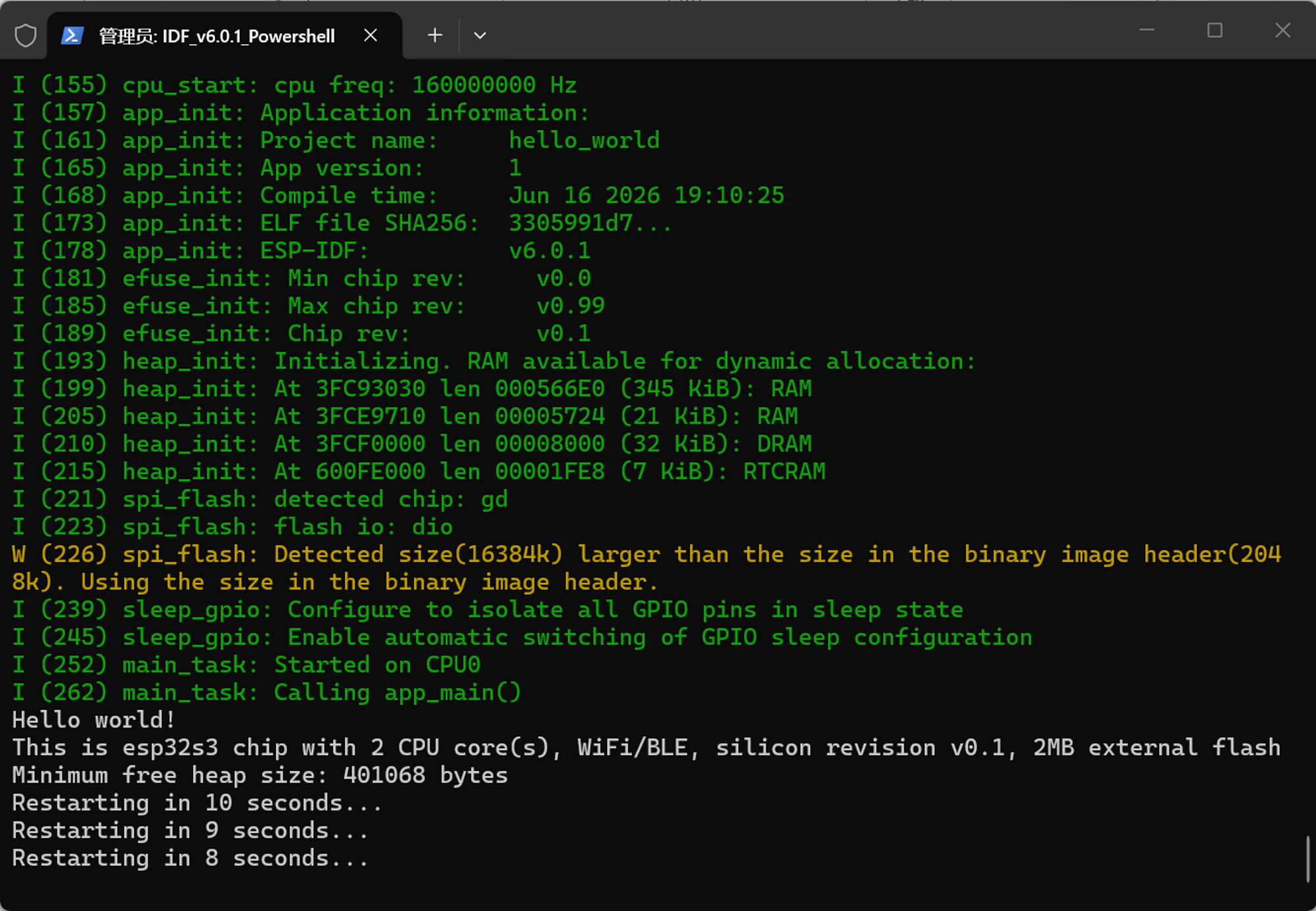

5、串口查看

idf.py monitor -p COM4

结束用 CTRL + ]

6、上串完就查看（合并上传和查看）

idf.py flash monitor -p COM4
