在汽车侧滑门系统中，下滑轮总成不仅承担承载门体重量、导向滑动的机械功能，还集成了电动开闭的驱动和控制功能。相较于上滑轮总成，下滑轮总成增加了电机、端子线缆、拉线、电机盖等电气组件，装配工艺更为复杂，对防错、检测和电性能测试的要求也更高。传统的人工装配方式难以保证电气连接的可靠性和功能一致性。
SNK施努卡针对侧滑门锁下滑轮总成的工艺特点，设计了11站全自动/半自动装配线，涵盖OP010至OP110，集成自动供料、机器人装配、定量加油、旋铆、螺丝锁付、视觉检测、电机电性能测试等功能，实现从散件到成品功能全检的一站式生产。本文详细介绍该生产线的工位流程、核心技术指标及应用价值。
说明：本文涉及的工艺参数及效率数据均基于SNK施努卡已交付项目统计，实际效果以现场验证为准。
一、下滑轮总成与上滑轮总成的工艺差异
| 对比项 | 上滑轮总成 | 下滑轮总成 |
|---|---|---|
| 主要功能 | 导向、承载 | 导向、承载、电动驱动 |
| 核心组件 | 解锁臂、锁舌、信号杆、吸合盘、齿轮轴 | 上滑轮组件+电机、端子线缆、拉线、电机盖 |
| 新增工艺 | 无 | 螺丝锁付、电机装配、线缆连接、电性能测试 |
| 检测重点 | 铆接尺寸、漏装 | 铆接尺寸+电机功能（全锁/半锁/解锁） |
| 工位数量 | 6站 | 11站 |
下滑轮总成是侧滑门电控系统的核心执行部件，其电机功能测试是下线前最关键的质量关口。

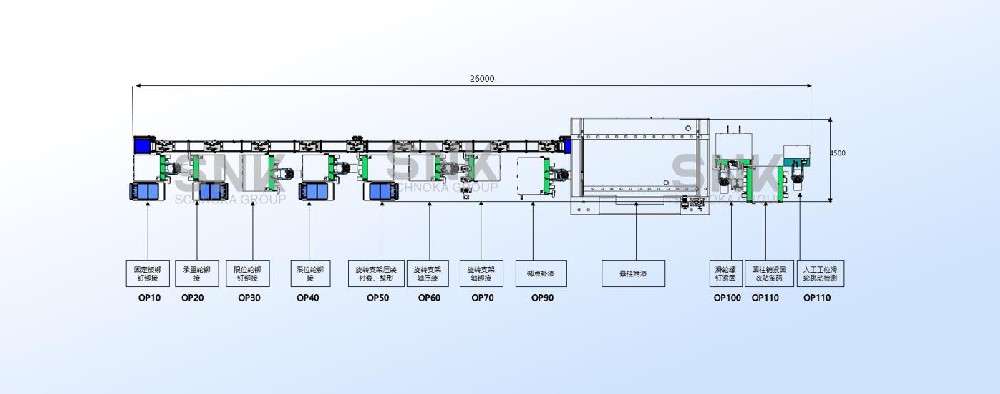

二、生产线整体布局与工位流程
本生产线采用托盘线+转盘组合方式，共设11个主站位（OP010~OP110），前6站与上滑轮线共享成熟工艺模块，后续增加螺丝锁付、电机装配、功能测试等专用工位。
第一段：基础机械装配（OP010~OP060）
OP010：解锁臂、锁舌轴、信号杆、锁舌自动装配
工位类型：全自动（双机器人协同）
工作流程：
-
自动供料：解锁臂、锁舌轴（2根）、信号杆、锁舌分别由振动盘或料仓自动供料。
-
机器人1作业 ：抓取解锁臂和两根锁舌轴 → 对锁舌轴进行定量加油 → 将解锁臂和锁舌轴分别装入安装壳中。
-
机器人2作业：抓取信号杆和锁舌 → 两者分别移至加油工位加油 → 将信号杆和锁舌自动装配到安装壳内。
技术要点：
-
加油工位配备微量润滑喷油嘴，油量可编程调节（精度±5mg）。
-
机器人夹爪带力反馈，防止零件损伤。
OP020：同类零件二次装配
本工位流程与OP010相同，用于完成另一侧或另一组零件的装配，确保总成完整性。
OP030：驱动臂、锁止臂、接插件、吸合盘组件人工辅助装配
工位类型：半自动（机器人+人工）
工作流程：
-
驱动臂、驱动臂簧、锁止臂、接插件分别放置在物料盒中，由人工取料。
-
吸合盘组件由OP040站机器人通过滑道输送至本工位，人工拿取并装配。
-
人工将上述零件装配到当前托盘的工件上（配合定位治具）。
OP040：吸合臂轴、吸合臂簧、吸合臂、吸合盘自动装配与旋铆
工位类型：全自动（三机器人+转盘+视觉检测）
工作流程：
-
自动供料：吸合臂轴和吸合臂簧由振动盘供料；吸合臂和吸合盘由料仓供料。
-
机器人1：抓取吸合臂轴和吸合臂簧 → 分别加油 → 放入转盘工装。
-
机器人2：抓取吸合臂和吸合盘 → 吸合盘移至加油工位加油 → 将吸合臂和吸合盘放置在转盘工装上。
-
旋铆机：对组合产品的铆钉处进行旋铆。
-
气液缸压紧：对铆钉下方装簧位置进行压合。
-
视觉检测：高分辨率相机检测铆钉成型尺寸（高度、直径、开裂等），自动判定合格/不合格。
-
机器人3 ：抓取合格的吸合盘组件，沿滑道输送至OP030人工站；同时对线体托盘进行视觉复检，检查前面工站有无漏装，发现NG料则负责剔除。
OP050：齿轮轴与安装板自动装配、铆接
工位类型：全自动（双机器人+转盘）
工作流程：
-
自动供料：齿轮轴由振动盘供料，安装板由弹夹式料仓供料。
-
机器人1：抓取安装板及两根齿轮轴 → 放置于转盘载具。
-
旋铆机：对齿轮轴顶端进行旋铆，固定齿轮轴与安装板。
-
机器人2 ：抓取旋铆后的组件 → 对安装板、齿轮轴进行定量加油 → 将组件安装到安装壳上。
OP060：终铆接（锁舌轴、锁止臂轴旋铆）
工位类型：全自动（托盘线+旋铆）
工作流程：
-
托盘流入，顶升定位机构将托盘顶起。
-
反支撑气缸动作，从底部将顶升板撑住，确保铆接受力稳定。
-
旋铆机对锁舌轴、锁止臂轴依次进行旋铆（横向轴移动机头完成第二处铆点）。
-
铆接完成后，反支撑气缸复位，顶升下降，托盘流走。
第二段：新增机械装配（OP070~OP080）
OP070：自动打螺丝与产品翻转
工位类型：全自动（机器人+螺丝供料器）
工作流程：
-
托盘流入，顶升定位。
-
机器人1：自动锁付2颗螺丝（螺丝由振动盘供料，扭矩+角度监控）。
-
机器人2：将产品自动翻转至设定角度（为后续电机装配做准备）。
-
托盘流走。
技术要点：
-
螺丝锁付采用伺服拧紧轴，扭矩精度±3%，角度精度±1°。
-
翻转机构带软着陆功能，防止产品磕碰。
第三段：电机装配与功能测试（OP090~OP110）
OP090：人工装配电机与端子线缆
工位类型：人工站（半自动辅助）
工作流程：
-
人工将电机事先接好（端子线与电机连接）。
-
端子线采用吸塑盘统一包装放置于线体工装台上。
-
人工将电机装入工件内，并连接电机与端子线缆。
-
连接完成后按按钮放行，工装托盘流入下一站。
设计考量：
-
端子线预装+吸塑盘供料，降低人工理线难度。
-
按钮放行机制确保装配完成后方可流转，防止漏装。
OP100：弹簧、拉线、电机盖装配及视觉检测
工位类型：人工站+视觉检测
工作流程：
-
人工依次完成：
-
锁舌簧安装
-
锁止臂簧安装
-
拉线安装
-
电机盖安装
-
-
相机检测：对上述零件进行漏装/错装检测，自动判定。
-
检测合格后，人工按下锁止臂簧压紧机构，压住锁止臂簧防止跳动。
技术亮点：
-
视觉检测覆盖4个零件的漏装/错装，替代人工目检，避免疲劳漏检。
-
压紧机构确保弹簧在后续流转中不移位。
OP110：电机卡扣压装、小安装板装配及电性能测试（三工位）
工位类型：全自动（三工位并行，托盘依次流转）
工位一：电机壳卡扣压装
-
托盘流入，顶升定位。
-
压机将电机壳卡扣压到位，确保电机与壳体固定可靠。
工位二：小安装板自动装配
-
小安装板通过弹夹式供料方式上料。
-
机器人吸取小安装板，自动装配到指定位置。
工位三：电性能综合测试
-
下压气缸压紧产品，确保测试稳定。
-
探针头自动插入接插件完成上电。
-
侧向锁扣气缸推出，使锁扣进入半锁状态。
-
控制系统通过探针给电机通电，驱动电机动作至全锁状态。
-
解锁气缸复位，验证电机是否正常响应解锁指令。
-
全程电流/电压监控，自动判定电机功能合格/不合格。
-
测试完成后，托盘流走。
测试覆盖：
-
电机半锁→全锁→解锁全流程功能验证
-
堵转电流、空载电流检测
-
接插件接触可靠性验证
三、核心技术优势
| 技术模块 | 功能亮点 | 客户价值 |
|---|---|---|
| 自动供料系统 | 振动盘+弹夹+料仓+吸塑盘多种方式 | 适配轴、齿轮、弹性件、线缆等多种形态零件 |
| 机器人协同装配 | 双机/三机联动，分工明确 | 缩短节拍，提高装配一致性 |
| 定量加油 | 微量润滑闭环控制，油量精度±5mg | 减少油品浪费，保证润滑效果 |
| 伺服旋铆 | 压力-时间-位移监控，实时判定 | 防止铆接不足或过铆 |
| 伺服锁螺丝 | 扭矩+角度监控，精度±3% | 保证电气连接可靠性 |
| 视觉检测 | 铆钉尺寸+漏装检测，精度±0.05mm | 实现零缺陷流出 |
| 探针自动上电测试 | 模拟整车上电工况，全锁/半锁/解锁全流程 | 100%拦截电机功能不良品 |
| MES数据接口 | 各工位关键参数自动上传 | 全流程可追溯 |
四、参考运行指标（基于已交付产线）
| 指标 | 参考值 |
|---|---|
| 整线节拍 | ≤30秒/件（含电机测试） |
| 设备综合效率（OEE） | ≥85% |
| 一次合格率 | ≥99.0% |
| 电机功能测试覆盖率 | 100% |
| 视觉检测漏判率 | ＜0.1% |
| 换型时间（产品切换） | ≤30分钟 |
以上数据基于SNK施努卡为某汽车门锁Tier1供应商交付的项目统计，实际效果以现场验证为准。
五、适应产品与扩展性
-
适用产品：侧滑门锁下滑轮总成（含电机），也可兼容其他带电机驱动的门锁、执行器类产品。
-
换型方式：更换托盘治具、调整机器人程序及供料器，即可适应不同型号。
-
扩展接口：预留MES、数据采集接口，支持与工厂上层系统对接。
