【LLM系列】PagedAttention 完整详解+最小可运行 Demo

一、前置背景：传统 KV 缓存的致命缺陷

大模型推理分为两个阶段：

Prefill（预填充）：一次性输入整段 Prompt，并行计算所有输入 Token 的 K、V 向量，存入显存 KV 缓存；
Decode（逐 Token 生成）：每轮输出 1 个新 Token，计算该 Token 的 K/V 并追加到缓存，循环直到结束。

传统连续 KV 缓存方案问题

框架会给每个请求预先分配一块固定长度、连续的显存张量，长度等于模型最大上下文窗口（如 2048/8192）。
举个直观痛点：
- 最大上下文 8192 Token，用户 Prompt 仅 300 Token、生成 100 Token，实际只用 400 位置，但必须占用完整 8192 长度连续显存；
- 多请求长短不一，释放后内存碎成大量无法合并的小段，显存利用率常低于 15%；
- Beam Search 多生成分支时，需要完整复制多份 KV 张量，显存占用成倍暴涨。

PagedAttention 核心目标：用操作系统虚拟内存分页思路管理 KV 缓存，消除碎片、按需分配、支持 KV 块共享，显存利用率提升至 85%~95%。

重要前提：PagedAttention不改变注意力数学公式（QK^T V），只是一套 KV 缓存的显存管理机制，常与FlashAttention 算子搭配使用。

二、PagedAttention 四大核心基础概念

1. 物理块 Block（物理 Page）

全局显存划分为大量固定大小的独立显存块，是最小分配单元。
超参 block_size：单块可存储的 Token 数量，工业界常用 16、32；
每个 Block 存储单层单批的 K/V 数据，维度： $num_heads, block_size, head_dim$ ；
所有 Block 统一存放在全局空闲块池，统一分配、回收、复用。

2. 逻辑 Token & 逻辑块

对任意一条对话序列，生成的 Token 按顺序拥有连续逻辑编号（0,1,2,3...）；
按 block_size 切割逻辑 Token，得到连续逻辑块：
逻辑块编号 = token_pos // block_size，块内偏移 = token_pos % block_size。
逻辑上 Token 连续，但底层物理内存完全可以不连续。

3. Block Table（页表，每条请求独有）

每个推理序列维护一张数组 block_table\[\]，映射关系：
block_table $逻辑块ID$ = 对应物理Block的显存地址/指针
作用：屏蔽物理内存离散性，让上层算子看起来逻辑空间是完整连续的。

4. Copy-on-Write（CoW 写时复制，Beam Search 核心优化）

多个生成分支（Beam）可以共享只读的历史 KV 物理块；
只有当某个分支需要修改 / 追加新 Token、覆盖块内数据时，才复制一份独立物理块供该分支私有，避免完整复制全部 KV 缓存。

三、单条对话序列完整工作流程

固定配置

Block_size = 16 Token（一块存 16 个 Token 的 K/V）
全局空闲物理块池：B0、B1、B2、B3、B4......
用户输入 Prompt：22 个 Token（逻辑编号 0~21），后续生成 3 个新 Token（22、23、32）

阶段 1：Prefill 预填充，处理输入 22 个 Token

拆分逻辑块
逻辑 Token 0~21，按 16 切割：

逻辑块 0：Token 0~15（填满 16 个）
逻辑块 1：Token 16~21（仅 6 个，块内剩余 10 个空位）

向全局块池申请 2 个空闲物理块，分配 B0、B1
创建当前序列专属 Block Table：

bash 复制代码

block_table[0] = B0
block_table[1] = B1

逐层执行 Prefill 计算，将 0-15 的 K/V 写入物理块 B0；16-21 的 K/V 写入物理块 B1；
状态总结：仅占用 2 个物理块；传统方案需预分配 8192 长度大张量，显存占用差距几十倍。

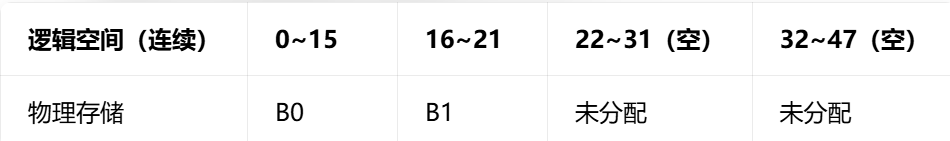

此时内存布局示意：

阶段 2：Decode 第一轮，生成第 22 号 Token

新 Token 逻辑位置 pos=22
计算归属：逻辑块 ID = 22 // 16 = 1；块内偏移 = 22 % 16 = 6
查询 Block Table，逻辑块 1 绑定物理块 B1，无需申请新块；
直接向 B1 的偏移 6 位置写入新 Token 的 K/V；
序列总 Token 更新为 0~22。

阶段 3：Decode 第二轮，生成第 23 号 Token

pos=23 → 逻辑块 1、偏移 7，继续复用 B1 写入数据，总 Token 0~23。

阶段 4：持续生成直到填满逻辑块 1

不断生成 Token 到 pos=31：逻辑块 1 全部 16 个位置（16~31）写满。

阶段 5：下一个新 Token pos=32

pos=32 // 16 = 2 → 逻辑块 2；
查询 Block Table，block_table $2$ 为空，无对应物理块；
向全局块池申请新物理块 B2，更新页表：block_table $2$ = B2；
将 pos=32 的 K/V 写入 B2 的偏移 0 位置；

后续 32~47 所有新 Token 都会复用 B2，直到填满再申请 B3。

阶段 6：对话结束，释放显存

推理终止，遍历当前序列 Block Table 中所有物理块 B0、B1、B2，全部归还至全局空闲块池；
其他新请求可直接复用这些回收的 Block，无内存碎片。

四、进阶案例：Beam Search + Copy-on-Write（写时复制）

场景：beam_width=2，同一段 22Token Prompt 生成两条候选分支 Beam0、Beam1

Prefill 完成后，基础序列页表： $B0, B1$ ，存储 0~21 历史 KV；
初始化两个 Beam 分支时，不复制任何物理块，两个分支共用同一份 Block Table，共享只读 B0、B1；
第一轮 Decode，两个分支各自生成独立新 Token（pos=22）：

逻辑块 1 绑定 B1，而 B1 是多分支共享的只读块，不能直接覆盖；
触发 CoW 机制：
① 分配新空闲块 B1_copy；
② 将原 B1 内全部 KV 数据完整拷贝至 B1_copy；
③ Beam0 更新自身页表：block_table $1$ = B1_copy，写入自己的 pos22 数据；
④ Beam1 仍保留原共享块 B1，写入自身 pos22 数据；

收益：长达上千 Token 的历史上下文块（B0）全程共享，仅尾部未填满的小块才需要复制；传统 Beam 方案需要完整复制两份 8192 长度 KV 张量，显存开销大幅降低 70% 以上。

五、底层关键配套优化：离散 KV 原生注意力算子

离散 KV 原生注意力算子是 vLLM 等高性能推理框架实现 PagedAttention 的定制 CUDA 内核，核心能力是直接对非连续物理内存中的 KV 块执行注意力计算，无需先拼接为连续张量。它不是新的注意力数学公式，而是对传统注意力算子的软件架构重构，解决了长期困扰大模型推理的 "KV 必须连续存储" 的软件设计枷锁。

为什么以前绝对不支持离散 KV？（核心根源）

硬件层面：GPU 本身没有 "必须连续" 的限制（先破除误区）
GPU SM 核心可以访问显存任意地址，硬件指令集支持随机内存访问。限制完全来自上层软件，而非硬件能力不足。

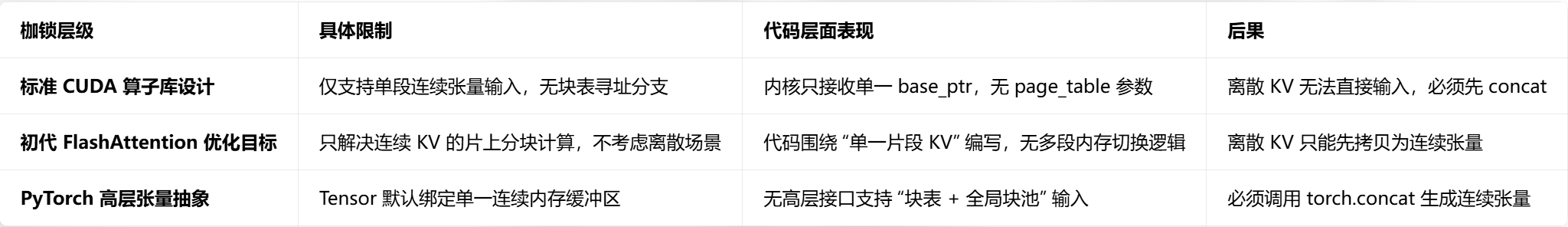

软件层面：三大核心枷锁锁死了离散计算路径
历史背景：早期算子设计的场景局限

FlashAttention v1/v2 研发目标：解决连续 KV下的片上分块计算，减少 HBM 显存占用，完全没考虑分页、离散存储、多请求混合调度场景
业务场景限制：早期大模型推理以单用户长文本为主，预分配连续显存即可满足需求，没有多用户并发导致的碎片化问题
开发优先级：开发者优先优化计算效率，而非内存管理灵活性，"连续内存 + 高效计算" 是当时最优解

完整工作流程

以序列长度 10、block_size=4、num_heads=2、head_dim=16 为例：

Step 1：输入准备

Query：当前解码的 1 个 token（ $1, 2, 1, 16$ ）
块表： $0, 3, 5$ （逻辑块 0→物理块 0，逻辑块 1→物理块 3，逻辑块 2→物理块 5）
物理 KV 池：全局共享的 8 个物理块，每个存 4 个 token 的 KV

Step 2：内核启动与块表遍历

CUDA 内核启动，每个线程处理一个注意力头
内核按逻辑顺序遍历块表，不做任何拼接，直接获取每个物理块的显存地址
块表常驻 GPU 共享内存，查表延迟可忽略不计

Step 3：块级 QKV 计算（并行执行，无中间张量）

对每个物理块执行：

分散读取：直接从离散物理块读取 KV（无拷贝）
块内计算：复用 FlashAttention 分块计算逻辑（softmax / 加权求和）
聚合结果：累加所有块输出，无拼接操作

Step 4：最终输出

所有块计算完成后，直接得到最终注意力结果，用于后续层计算。

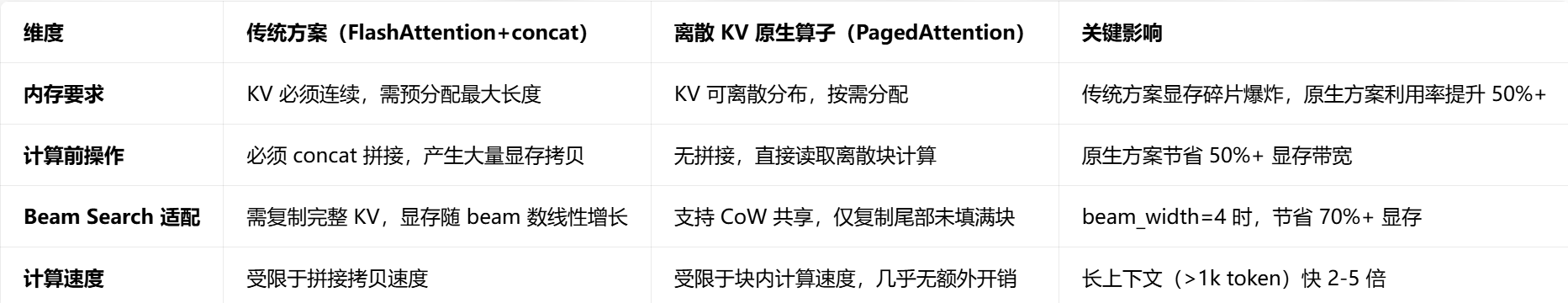

与传统方案的根本差异

六、常见误区澄清

PagedAttention 不是新式注意力算法，只是 KV 缓存内存管理方案，QKV 计算逻辑和标准 Self-Attention 完全一致；
和 FlashAttention 是互补关系：Flash 优化单块张量注意力计算速度，PagedAttention 优化 KV 显存存储；
Block Size 并非越大越好：
- block_size=32：页表更短、查表开销小，但单块空闲空位变多，内存利用率轻微下降；
- block_size=16：工业界平衡内存利用率与查表延迟的通用选择。

七、主流落地框架

vLLM 原创并原生实现 PagedAttention；

SGLang、TensorRT-LLM、DeepSpeed-MII、LightLLM 均借鉴分页 KV 缓存架构。

八、PyTorch 2.x FlexAttention 模拟 PagedAttention 最小可运行 Demo

本示例是教学级纯 PyTorch 模拟实现：用 FlexAttention + 张量索引模拟分页 KV 块表逻辑，不等于 vLLM 底层手写 CUDA 内核版本；工业高性能 PagedAttention 仍依赖定制 CUDA Kernel，Flex 方案胜在零 CUDA 代码、可编译跨算子。

python 复制代码

import torch
import torch.nn as nn
from torch.nn.attention import flex_attention, FlexAttentionMask
from torch.utils._triton import has_triton

# ===================== 1. 环境校验 =====================
device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
assert torch.cuda.is_available(), "必须使用CUDA GPU运行FlexAttention"
assert torch.__version__ >= "2.4.0", "PyTorch版本需≥2.4"
print(f"Torch版本: {torch.__version__}, Device: {device}")

# ===================== 2. 超参配置（分页核心参数） =====================
BLOCK_SIZE = 4        # 每个物理块存储4个token（PagedAttention最小分配单元）
NUM_HEADS = 2         # 注意力头数
HEAD_DIM = 16         # 单头维度
NUM_PHYSICAL_BLOCKS = 8  # 全局总物理块池数量
SEQ_LOGICAL_LEN = 10  # 当前序列总逻辑token长度（0~9）

# ===================== 3. 全局物理KV块池（模拟显存离散块） =====================
# 物理池形状: [总物理块数, num_heads, block_size, head_dim]
# 所有请求共享这块显存池，按需分配/回收物理块
physical_k_pool = torch.randn(
    NUM_PHYSICAL_BLOCKS, NUM_HEADS, BLOCK_SIZE, HEAD_DIM,
    device=device, dtype=torch.float16
)
physical_v_pool = torch.randn_like(physical_k_pool)

# ===================== 4. 构造PageTable（单条推理序列的页表） =====================
# 逻辑token 0~9，按BLOCK_SIZE=4切分逻辑块：
# 逻辑块0: token0-3; 逻辑块1: token4-7; 逻辑块2: token8-9
# page_table[逻辑块ID] = 对应物理块ID
page_table = torch.tensor(
    [0, 3, 5],  # 逻辑块0→物理块0，逻辑块1→物理块3，逻辑块2→物理块5
    device=device, dtype=torch.long
)
num_logical_blocks = page_table.shape[0]

# ===================== 5. 从离散物理块拼接逻辑连续K/V =====================
def gather_paged_kv(page_table: torch.Tensor, physical_pool: torch.Tensor, block_size: int, seq_len: int):
    """
    根据页表，从离散物理块池中取出逻辑连续的KV
    Args:
        page_table: [num_logical_blocks] 逻辑块→物理块映射
        physical_pool: [num_phys_block, num_heads, block_size, head_dim]
    Return:
        logical_kv: [1, num_heads, seq_len, head_dim] 逻辑连续KV (batch=1)
    """
    num_phys, n_heads, blk_sz, h_dim = physical_pool.shape
    all_blocks = physical_pool[page_table]  # [num_logical_blocks, n_heads, blk_sz, h_dim]
    concat_all = all_blocks.permute(1, 0, 2, 3).reshape(n_heads, -1, h_dim)  # [n_heads, total_logical_tokens, h_dim]
    # 截断到真实序列长度（最后一个块可能没填满）
    logical_kv = concat_all[:, :seq_len].unsqueeze(0)  # [1, n_heads, seq_len, h_dim]
    return logical_kv

# 拼接分页K、V
k = gather_paged_kv(page_table, physical_k_pool, BLOCK_SIZE, SEQ_LOGICAL_LEN)
v = gather_paged_kv(page_table, physical_v_pool, BLOCK_SIZE, SEQ_LOGICAL_LEN)
print(f"拼接后逻辑K shape: {k.shape}")  # [1, 2, 10, 16]

# ===================== 6. 生成Query（Decode阶段单Token Query演示） =====================
# 模拟Decode：每次仅1个新token作为Query，batch=1
q = torch.randn(1, NUM_HEADS, 1, HEAD_DIM, device=device, dtype=torch.float16)

# ===================== 7. FlexAttention 计算分页注意力 =====================
# 构造下三角因果mask（自回归LLM必备，看不到未来token）
seq_q_len = q.shape[-2]
seq_kv_len = k.shape[-2]
mask = FlexAttentionMask.make_causal(seq_q_len, seq_kv_len, device=device)

# 执行FlexAttention（纯PyTorch编译算子，无自定义CUDA源码）
attn_out = flex_attention(
    query=q,
    key=k,
    value=v,
    mask=mask,
    scale=HEAD_DIM ** -0.5
)

# ===================== 8. 输出验证 =====================
print(f"注意力输出shape: {attn_out.shape}")  # [1, num_heads, q_len, head_dim]
print("="*50)
print("运行成功！FlexAttention 分页KV模拟完成")
print(f"页表映射关系: 逻辑块0→物理块{page_table[0]}, 逻辑块1→物理块{page_table[1]}, 逻辑块2→物理块{page_table[2]}")
print(f"物理块池总容量: {NUM_PHYSICAL_BLOCKS} 块，单块容纳 {BLOCK_SIZE} Token")

运行输出示例

python 复制代码

Torch版本: 2.4.0, Device: cuda
拼接后逻辑K shape: torch.Size([1, 2, 10, 16])
注意力输出shape: torch.Size([1, 2, 1, 16])
==================================================
运行成功！FlexAttention 分页KV模拟完成
页表映射关系: 逻辑块0→物理块0, 逻辑块1→物理块3, 逻辑块2→物理块5
物理块池总容量: 8 块，单块容纳 4 Token
