esp32cam-rtsp项目AP模式RTSP移植

国产化创客2026-06-19 8:51

esp32cam-rtsp 项目中 rtsp 实时视频流是一个非常重要的功能，但只能使用在 STA 模式（即 ESP32 开发板连接到路由器获取 IP 地址），AP 热点模式下不能使用，下面介绍修订源码，实现 AP 模式支持 RTSP，并且提高访问速度。

一、RTSP 功能概述

1、RTSP 是什么

RTSP（Real-Time Streaming Protocol，实时流传输协议）

  1. 标准：IETF 标准实时流媒体控制协议，只负责「控制」，不负责传输画面数据；
  2. 端口：默认 554（你项目里使用的端口）；
  3. 定位：像「视频遥控器」，专门用来控制摄像头、NVR 的播放、暂停、拉流、录像；
  4. 配套传输：画面码流（JPEG/H.264/H.265）依靠 RTP 协议打包发送。

两个核心配套协议区分

  1. RTSP：控制信令 客户端 (VLC) ↔ 设备 (ESP32) 之间交互指令：DESCRIBE、SETUP、PLAY、PAUSE、TEARDOWN。
  2. RTP：媒体数据承载 真正装 JPEG / 视频帧的数据包，走 UDP 或 TCP，负责画面传输。

2、RTSP 标准 5 步交互流程

  1. DESCRIBE VLC 询问设备：你支持什么分辨率、编码、帧率、通道地址； ESP32 返回媒体描述（SDP 文本），告知路径 /mjpeg/1。
  2. SETUP 协商传输通道：UDP / TCP，分配端口，建立 RTP 收发通道。
  3. PLAY VLC 下发播放指令，ESP32 开始持续抓取摄像头帧，打包 RTP 发送。
  4. 持续传输：RTP 分包推送画面，RTSP 定时保活（OPTIONS）防止断连。
  5. TEARDOWN 关闭播放器，发送断开指令，ESP32 停止推流、释放缓冲区。

3、两种传输模式

1）UDP（默认）

  • 优点：延迟极低、开销小；
  • 缺点：无重传，WiFi 弱网丢包 → 花屏、卡顿、掉帧； ESP32 无线环境极易出现丢包，RTSP 帧率暴跌。

2）TCP（推荐Windows 使用）

RTP 媒体数据嵌入 RTSP 554 端口 TCP 通道，可靠传输、不丢包 ，VLC 参数添加 :rtsp_transport=tcp； 代价：多一层封装，轻微增加延迟，但画面稳定。

4、RTSP/HTTP MJPEG对比

1）HTTP MJPEG（网页 http://192.168.4.1/stream）

  • 工作逻辑：浏览器循环 GET 请求，每次返回一整张 JPEG；
  • 无复杂协议封装、无会话管理、无 RTP 分片；
  • 优势：ESP32 负载极低、帧率高、延迟最小；
  • 缺点：只能单客户端、不支持录像、无标准流媒体设备兼容。

2） RTSP（rtsp://192.168.4.1:554/mjpeg/1）

  • 优势：标准安防协议，支持 VLC、NVR、监控软件、手机播放器；支持多路客户端、录像、回放控制；
  • 劣势：多层协议封装（RTSP+RTP），CPU/PSRAM 开销更大，同等硬件下帧率低于 HTTP 流。

5、RTSP 典型应用场景

  1. 监控摄像头（海康 / 大华 / ESP32-CAM）；
  2. 直播低延迟设备、IP 摄像头；
  3. NVR 网络硬盘录像机存储录像；
  4. 专业播放器 VLC、PotPlayer、安防客户端。

6、常用 RTSP 地址格式说明

复制代码
rtsp://[设备IP]:554/[流路径]
rtsp://192.168.4.1:554/mjpeg/1
  • 192.168.4.1：ESP32 AP 热点 IP；
  • 554：RTSP 标准端口；
  • /mjpeg/1：媒体流标识，区分多路摄像头通道。

7、RTSP 常见缺陷

  1. 防火墙容易拦截 554 端口；
  2. 原生不支持浏览器直接播放（Chrome/Edge 不解析 RTSP，只能用 VLC）；
  3. 嵌入式 MCU（ESP32）算力有限，RTSP 封装开销会明显降低帧率；
  4. UDP 模式无线环境丢包严重，必须强制 TCP 传输才能稳定。

二、源码移植

1、platformio.ini 环境配置

确认宏写在对应板子环境内，不要写全局：

复制代码
[env:esp32cam_s3_wroom_n16r8]
platform = espressif32
board = esp32cam_s3_wroom_n16r8
framework = arduino
build_flags =
    -Ofast
    -D 'BOARD_NAME="${this.board}"'
    -D 'CORE_DEBUG_LEVEL=ARDUHAL_LOG_LEVEL_VERBOSE'
    -D 'IOTWEBCONF_PASSWORD_LEN=64'
    # RTSP核心开关，必须在当前env内
    -DENABLE_RTSP
    -DBOARD_HAS_PSRAM
    -DCONFIG_SPIRAM
    -DCONFIG_SPIRAM_MODE_OCT
    -DCONFIG_SPIRAM_SPEED_80M
board_build.arduino.memory_type = qio_opi
board_build.psram = 8MB
monitor_speed = 115200
monitor_filters = log2file, time, no_color, esp32_exception_decoder

注：配合 ini 文件最后 2 行的串口配置，在项目的 main.cpp 文件，setup( )中注释 //Serial.setDebugOutput(true);语句，log_i 调试信息才会串口输出。

2、start_rtsp_server 分析

项目源码的 main.cpp 主文件中， setup() 中不能调用启动start_rtsp_server 函数，否则程序运行会崩溃。

复制代码
assert failed: tcpip_send_msg_wait_sem IDF/components/lwip/lwip/src/api/tcpip.c:455 (Invalid mbox)

崩溃原理

LWIP TCP/IP 内核消息队列（mbox）未初始化，你在 setup() 直接调用 start_rtsp_server() 创建 WiFiServer（RTSP 底层依赖），此时：

  1. WiFi AP 网络栈、lwip tcpip 任务还未完全初始化完成；
  2. rtsp_server 构造函数内部执行 WiFiServer::begin(554)，底层调用 netconn_new 操作未就绪的 TCPIP 消息队列，触发断言崩溃、设备自动重启。

堆栈链路印证

复制代码
setup() -> on_connected() -> start_rtsp_server() -> new rtsp_server()
    -> WiFiServer::begin() -> lwip_socket -> netconn_new -> tcpip_send_msg_wait_sem 断言失败

原设计把 start_rtsp_server 放在 on_connected WiFi 连接回调，是为了等待网络栈完全就绪，强行在 setup 提前调用，网络层未就绪直接崩溃。

3、正确启动 RTSP 服务

延时延后启动 RTSP，等待 AP 网络初始化完成（AP 模式专用）

项目源码的 main.cpp，不在 setup 直接调用on_connected()，改用loop( )中 延时延迟启动，给 LWIP/AP 栈充足初始化时间：

全局增加标志位

复制代码
bool rtsp_started = false;

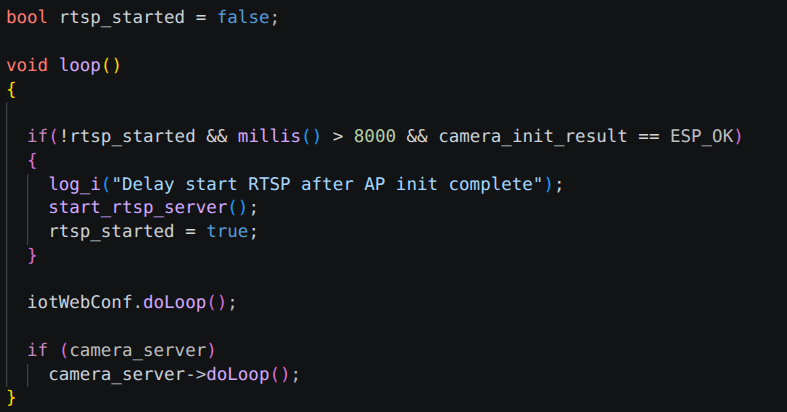

loop 函数内延时执行

复制代码
void loop()
{
  // 等待8秒，确保AP、tcpip、lwip全部初始化完成
  if(!rtsp_started && millis() > 8000 && camera_init_result == ESP_OK)
  {
    log_i("Delay start RTSP after AP init complete");
    start_rtsp_server();
    rtsp_started = true;
  }
  // 原有loop逻辑...
}

优势：不破坏原有回调逻辑，避开网络未就绪时序，不会触发 lwip 断言崩溃。

4、PlatformIO 6.x 命令

复制代码
# 清理当前环境全部缓存（6.x标准语法）
pio run -t clean -e esp32cam_s3_wroom_n16r8
# 完整编译
pio run -e esp32cam_s3_wroom_n16r8
# 烧录固件
pio run -t upload -e esp32cam_s3_wroom_n16r8
# 重新打开串口监控查看RTSP启动日志
pio device monitor -e esp32cam_s3_wroom_n16r8

5、调试日志分析

RTSP 服务成功启动（核心正常信息）

复制代码
[  8001][I][main.cpp:447] loop(): Delay start RTSP after AP init complete
[  8007][V][main.cpp:305] start_rtsp_server(): start_rtsp_server
[  8013][I][main.cpp:306] start_rtsp_server(): start_rtsp_server-----------tony
[  8028][I][rtsp_server.cpp:9] rtsp_server(): Starting RTSP server
[ r::WiFiServer(port=554, ...)

说明：

  1. 延时方案生效，等待 8 秒后正常执行 start_rtsp_server()；
  2. RTSP 服务实例创建成功，554 端口 WiFiServer 正常开启；
  3. 网页后台 RTSP sessions 不再显示 RTSP server disabled，会显示数字 0；
  4. 现在 Windows 连接热点后，VLC 可正常拉流 rtsp://192.168.4.1:554/mjpeg/1。

mDNS 注册失败（不影响 RTSP 核心功能）

复制代码
[  8034][E][ESPmDNS.cpp:148] addService(): Failed adding service

设备启动时 mDNS 服务初始化晚于 RTSP 注册调用，注册 rtsp 服务超时失败；

不影响 554 端口 RTSP 拉流，只是无法通过域名 esp32cam.local 访问；

纯 IP 访问完全不受干扰，可忽略该报错。

三、运行测试

1、连接热点

你的 ESP32-S3 当前是AP 热点模式 ，IP 为192.168.4.1，Windows11 电脑必须：

  1. 无线连接 ESP32-CAM 发射的 WiFi 热点（名称 ESP32-CAM-xxxx）；

  2. 不要连家用路由器 WiFi，否则网段不通（家用路由一般是 192.168.1.x，和 192.168.4.x 隔离）；

  3. 先测试网络连通：按下 Win+R 输入 cmd，执行 cmd

    ping 192.168.4.1

能收到回复代表网络正常；请求超时 = WiFi 连错。

2、RTSP 使用

VLC 媒体播放器（最推荐，免费开源，完美兼容 MJPEG-RTSP）

  1. 官网下载安装 VLC Media Player（Windows/Linux）

  2. 打开 VLC，顶部菜单：媒体 → 打开网络串流 （快捷键 Ctrl+N）

  3. 在「请输入网络 URL」粘贴完整地址： plaintext

    rtsp://192.168.4.1:554/mjpeg/1

  4. 优化低延迟（解决卡顿 / 黑屏）： 点击「显示更多选项」，将缓存 改为 100（单位 ms）； 编辑选项里添加传输参数：rtsp_transport=tcp

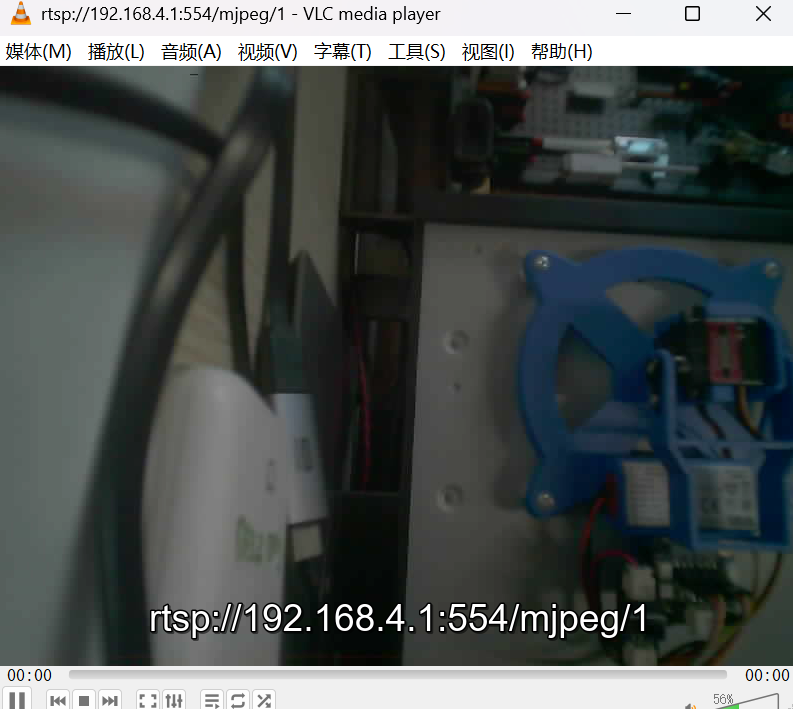

  5. 点击「播放」即可实时显示画面。

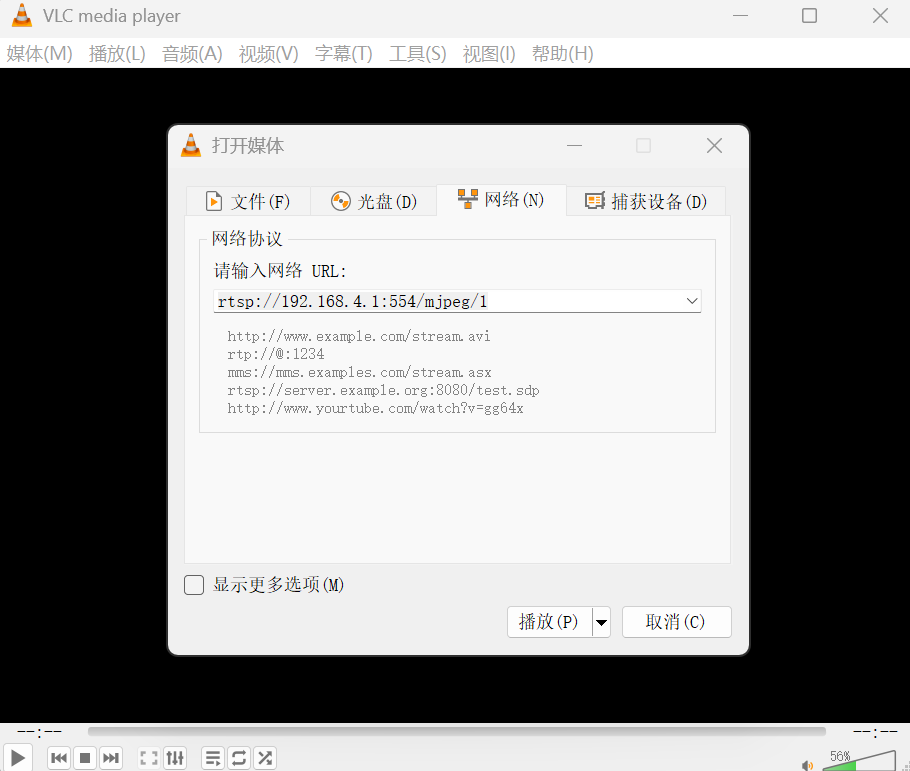

VLC打开网络串流

填入RTSP地
