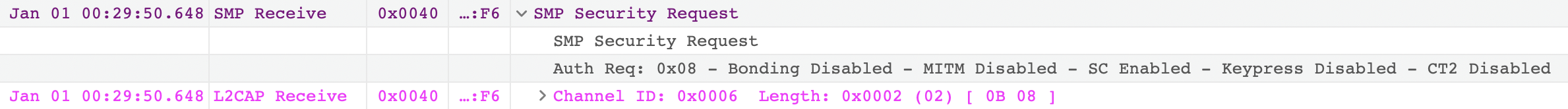

1. 第一张：SMP Security Request
你看到：
SMP Security Request
Auth Req: 0x08
Bonding Disabled
MITM Disabled
SC Enabled
这是 外设发给主机的安全请求。
意思是模块在告诉手机：
我希望当前连接提升安全等级
我支持 Secure Connections
但这个 Security Request 里没有要求 Bonding
也没有要求 MITM
注意这里是模块发起的 Security Request，它只是一个"请求主机开始配对/加密"的触发信号。
这一包的原始 SMP payload 是：
0B 08
其中：
0B = Security Request 命令码
08 = AuthReq

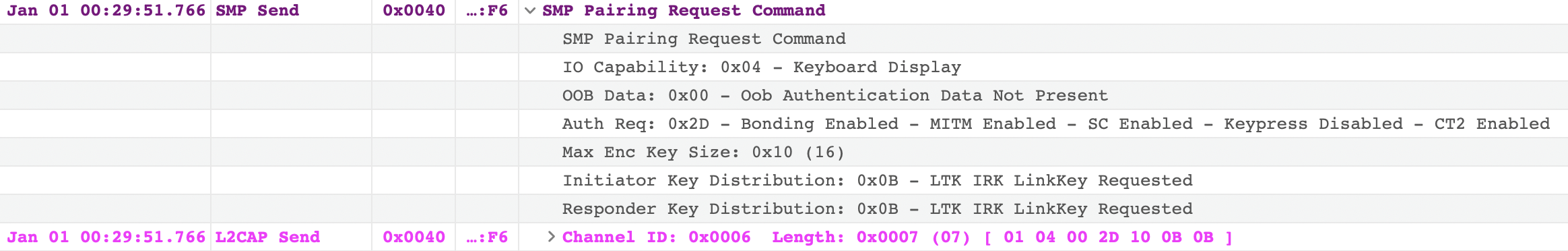

2. 第二张：SMP Pairing Request
手机随后发送：
SMP Pairing Request Command
IO Capability: 0x04 - Keyboard Display
OOB Data: 0x00
Auth Req: 0x2D
Bonding Enabled
MITM Enabled
SC Enabled
Keypress Disabled
CT2 Enabled
Max Enc Key Size: 16
Initiator Key Distribution: 0x0B
Responder Key Distribution: 0x0B
这是 主机，也就是手机，发出的配对请求。
重点看这几个字段。
IO Capability: Keyboard Display
手机告诉模块：
我具备键盘 + 显示能力
也就是手机既能显示数字，也能输入数字。
Auth Req: 0x2D
这个很关键：
Bonding Enabled
MITM Enabled
SC Enabled
CT2 Enabled
说明手机希望：
建立绑定关系
需要 MITM 保护
使用 LE Secure Connections
支持 CT2
也就是说，虽然模块一开始的 Security Request 里显示 Bonding Disabled、MITM Disabled，但手机发起 Pairing Request 时提出了更高的安全要求。
Key Distribution: 0x0B
Initiator Key Distribution: LTK IRK LinkKey Requested
Responder Key Distribution: LTK IRK LinkKey Requested
意思是双方后面会分发密钥，主要包括：
LTK：用于后续加密
IRK：用于身份地址解析
LinkKey：和跨传输密钥有关

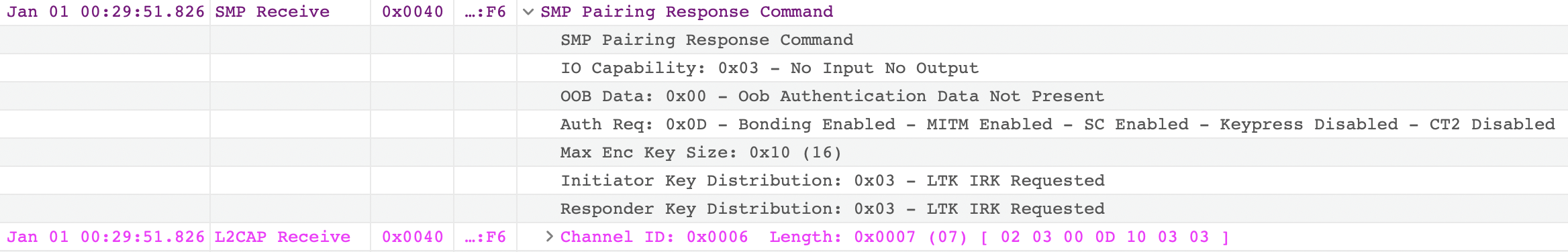

3. 第三张：SMP Pairing Response
模块回复：
SMP Pairing Response Command
IO Capability: 0x03 - No Input No Output
OOB Data: 0x00
Auth Req: 0x0D
Bonding Enabled
MITM Enabled
SC Enabled
Keypress Disabled
CT2 Disabled
Max Enc Key Size: 16
Initiator Key Distribution: 0x03
Responder Key Distribution: 0x03
这是模块对手机的回应。
重点：
IO Capability: No Input No Output
模块告诉手机：
我没有输入能力
我也没有显示能力
这符合很多蓝牙模块的实际情况。
Auth Req: 0x0D
模块支持：
Bonding Enabled
MITM Enabled
SC Enabled
但是：
CT2 Disabled
所以最终安全能力要按双方共同支持的能力来协商。
Key Distribution: 0x03
模块这里请求/支持分发：
LTK
IRK
这说明后面会看到身份信息和身份地址信息的交换。
4. 第二、三张之间的一个重点：最终配对方式可能不是你表面想象的"输入密码"
虽然手机的 IO Capability 是：
Keyboard Display
但是模块是：
No Input No Output
这种组合通常不能做真正的 Passkey Entry 或 Numeric Comparison。
所以即使 AuthReq 里看到 MITM Enabled，实际可达的配对方式还要看双方 IO 能力组合。
你这个模块没有输入输出能力，所以实际体验上可能更接近：
系统弹配对确认
用户点允许
底层完成 LE Secure Connections
而不是让模块显示数字、手机输入数字。

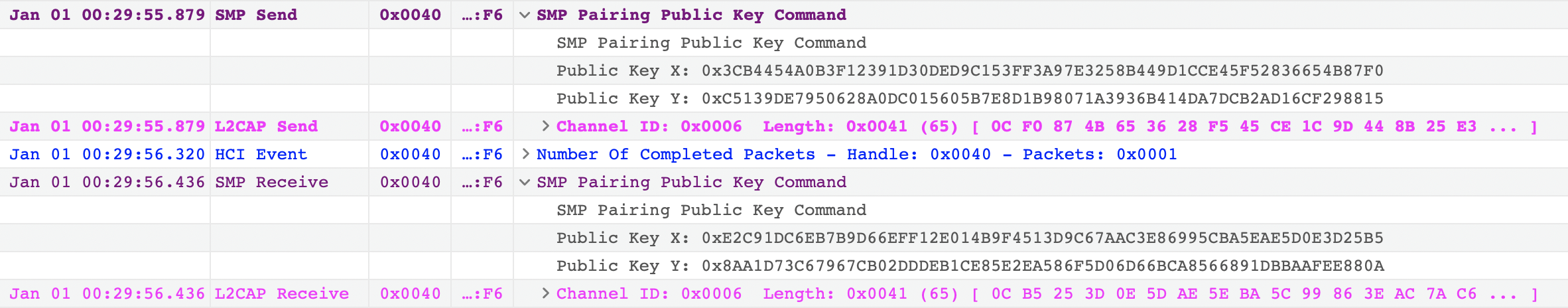

5. 第四、五张：Pairing Public Key 交换
看到手机发送：
SMP Pairing Public Key Command
Public Key X: ...
Public Key Y: ...
然后模块也发送：
SMP Pairing Public Key Command
Public Key X: ...
Public Key Y: ...
这说明双方正在走 LE Secure Connections。
LE Secure Connections 使用 ECDH，也就是椭圆曲线 Diffie-Hellman 密钥交换。
简单理解：
手机生成一对公私钥
模块生成一对公私钥
双方交换公钥
双方各自用自己的私钥 + 对方公钥
计算出相同的共享密钥
这个共享密钥后面会参与生成加密相关的 key。
所以看到 Pairing Public Key Command，可以明确判断：
这次配对不是传统 Legacy Pairing
而是 LE Secure Connections 配对

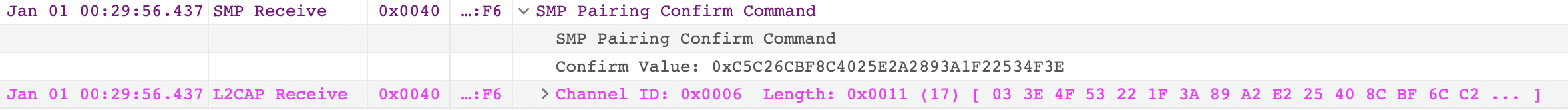

6. 第六张：Pairing Confirm
模块发：
SMP Pairing Confirm Command
Confirm Value: ...
这是配对确认值。
它的作用是：
双方先各自算出一个确认值
先交换确认值
后面再交换随机数
对方用随机数重新计算确认值
确认双方计算一致
它不是明文密码，也不是最终密钥，而是配对过程中的校验数据。

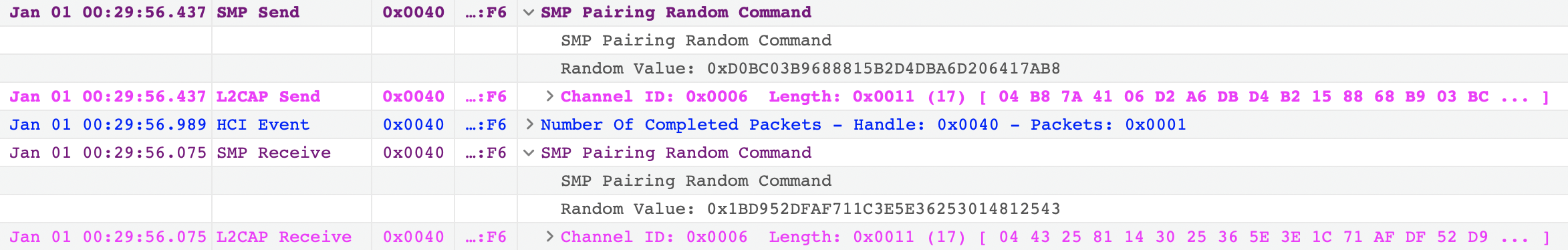

7. 第七、八张：Pairing Random
手机发送：
SMP Pairing Random Command
Random Value: ...
模块也发送：
SMP Pairing Random Command
Random Value: ...
这一步是为了配合前面的 Confirm Value 做验证。
流程大概是：
先交换 Confirm
再交换 Random
用 Random 重新计算 Confirm
验证是否匹配
如果验证失败，配对会失败。
如果验证成功，继续后续加密流程。

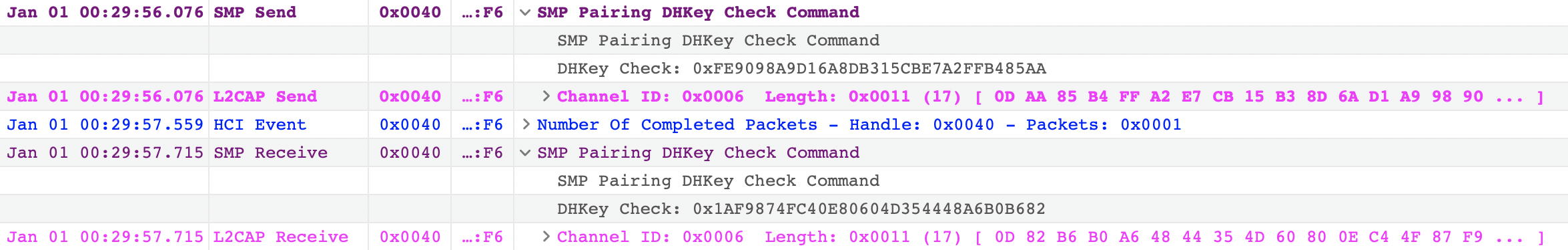

8. 第九、十张：DHKey Check
手机发送：
SMP Pairing DHKey Check Command
DHKey Check: ...
模块也发送：
SMP Pairing DHKey Check Command
DHKey Check: ...
这也是 LE Secure Connections 的关键步骤。
它用于确认双方基于 ECDH 算出来的共享密钥一致，并且配对参数没有被篡改。
看到这个，进一步确认：
当前配对流程是 LE Secure Connections
而不是 Legacy Pairing

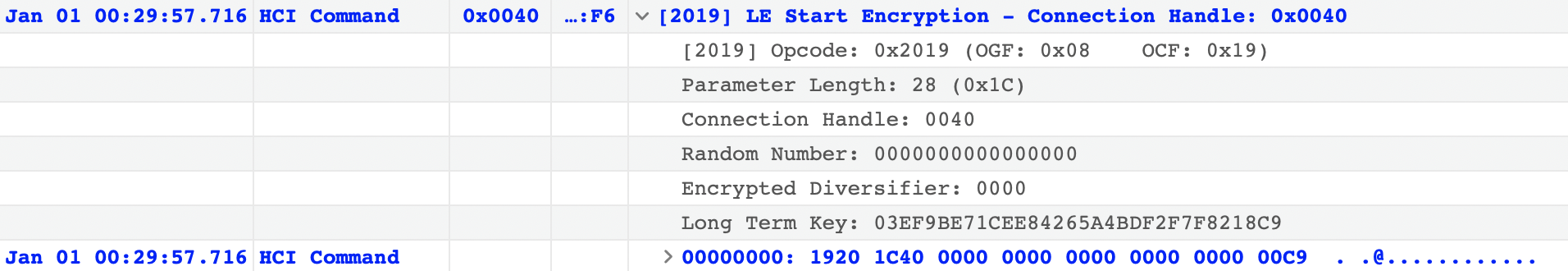

9. 第十一张：LE Start Encryption
看到：
HCI Command
LE Start Encryption
Connection Handle: 0x0040
Random Number: 0000000000000000
Encrypted Diversifier: 0000
Long Term Key: ...
这是主机控制器开始加密链路。
意思是手机让蓝牙控制器对当前 BLE 连接启用加密。
这里出现：
Long Term Key
说明经过前面的配对过程后，双方已经得到了可用于链路加密的 LTK。

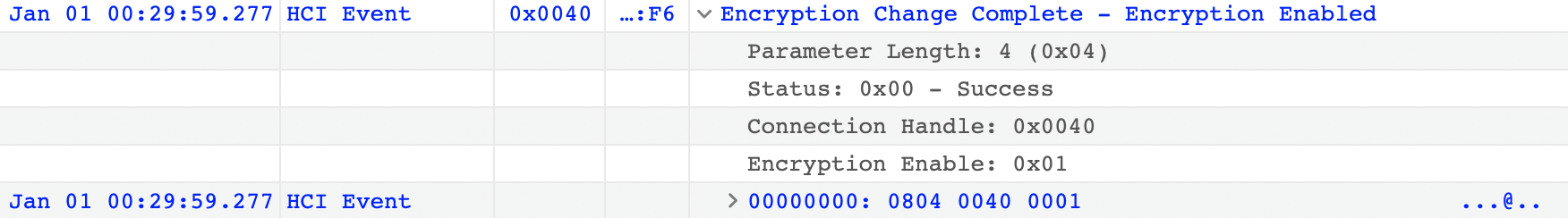

10. 第十二张：Encryption Change Complete
看到：
HCI Event
Encryption Change Complete - Encryption Enabled
Status: 0x00 - Success
Encryption Enable: 0x01
这是非常关键的结果。
它说明：
加密启用成功
当前 BLE 链路已经进入加密状态
所以到这里为止，可以认为：
SMP 配对关键流程完成
链路已经加密
后续可以访问要求加密的 GATT 特征/描述符
如果某些 Characteristic 或 Descriptor 要求加密读写，一般要等到这个阶段之后才更稳。

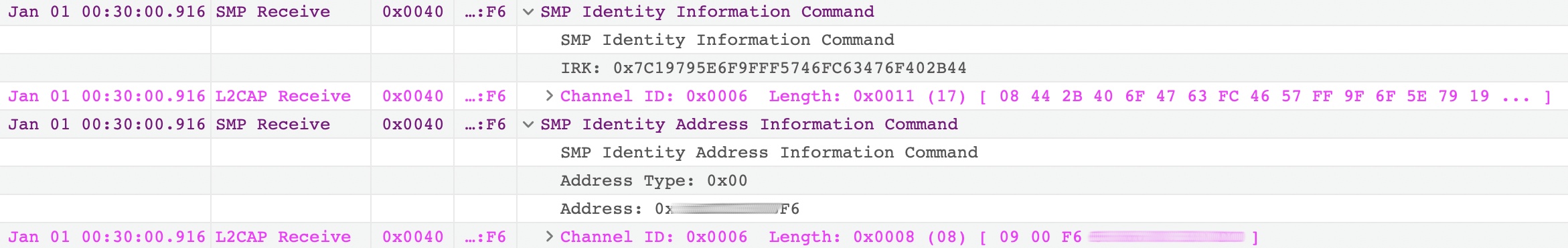

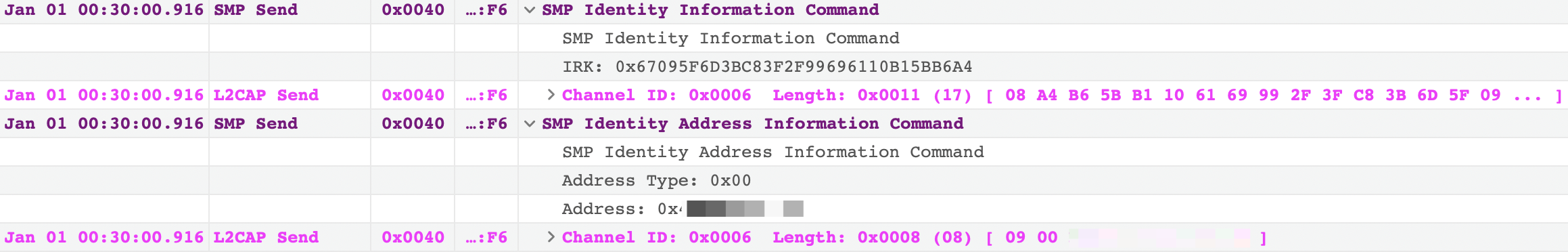

11. 第十三、十四张：模块发送 Identity Information 和 Identity Address Information
模块发：
SMP Identity Information Command
IRK: ...
接着发：
SMP Identity Address Information Command
Address Type: 0x00
Address: ...
这是模块在分发身份信息。
IRK 是什么？
IRK = Identity Resolving Key。
它用于解析设备身份，尤其是设备使用随机地址、隐私地址时，主机可以用 IRK 判断：
这个随机地址背后是不是之前绑定过的同一个设备
Identity Address 是什么？
模块还把自己的身份地址发给手机。
这里你截图中能看到地址。这个地址有识别度，后续不要公开。
这一步的意义是：
手机保存模块的身份信息
以后模块重连时，手机可以识别它是同一个已绑定设备
这就和"模块重新上电后系统自动重连"有关。
12. 第十五、十六张：手机发送自己的 Identity Information 和 Identity Address Information
手机也发送：
SMP Identity Information Command
IRK: ...
以及：
SMP Identity Address Information Command
Address Type: 0x00
Address: ...
这说明手机也把自己的身份信息分发给模块。
所以双方都保存对方身份信息。
这就是 Bonding 的一部分。
后续重连时，不需要完整重新配对，可以通过保存的密钥和身份信息恢复安全连接。

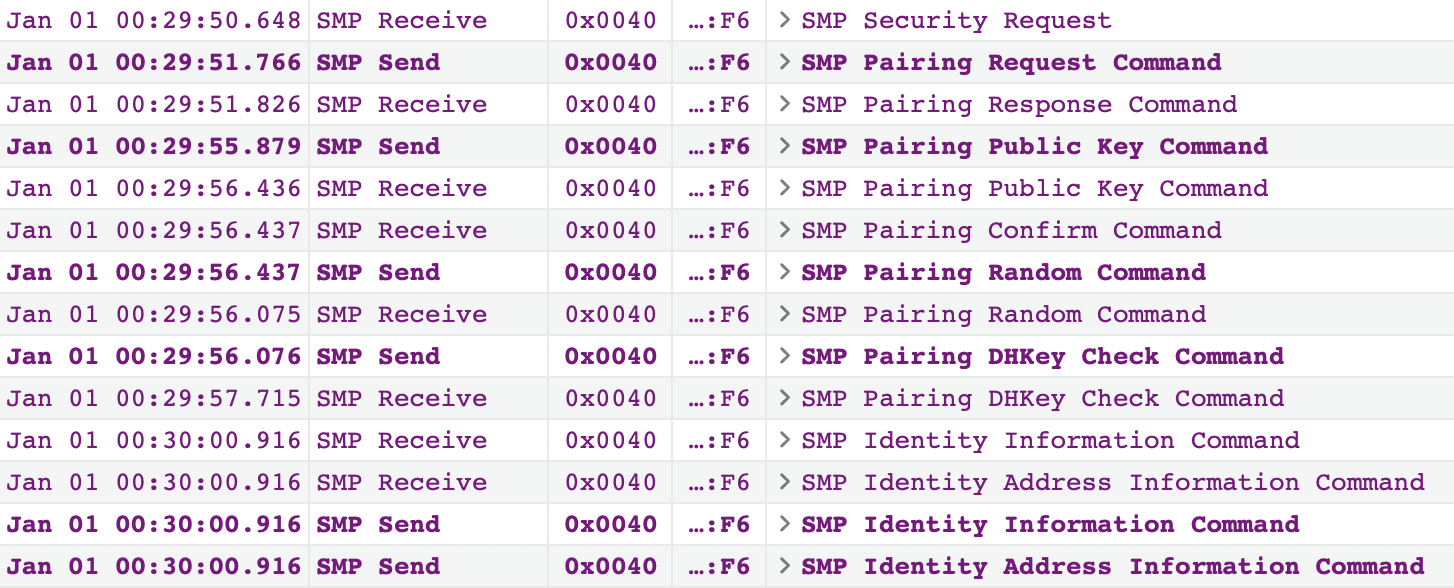

13. 整体时序总结
- 模块 → 手机：Security Request
模块请求提升安全等级，支持 Secure Connections。
- 手机 → 模块：Pairing Request
手机发起配对，请求 Bonding、MITM、SC，最大密钥长度 16。
- 模块 → 手机：Pairing Response
模块接受配对，声明自己 No Input No Output，支持 Bonding、MITM、SC。
- 手机 ↔ 模块：Pairing Public Key
双方交换 ECDH 公钥，说明使用 LE Secure Connections。
- 模块 → 手机：Pairing Confirm
发送确认值。
- 手机 ↔ 模块：Pairing Random
双方交换随机数，用于验证 Confirm。
- 手机 ↔ 模块：DHKey Check
双方验证 ECDH 计算结果和配对参数。
- 手机 → 控制器：LE Start Encryption
手机启动 BLE 链路加密。
- 控制器 → 手机：Encryption Change Complete
加密启用成功。
- 模块 → 手机：Identity Information
模块分发 IRK。
- 模块 → 手机：Identity Address Information
模块分发身份地址。
- 手机 → 模块：Identity Information
手机分发 IRK。
- 手机 → 模块：Identity Address Information
手机分发身份地址。
14. 这组日志说明了什么？
它说明了几个重要结论。
第一，这不是简单的普通 BLE 明文连接。
当前连接触发了 SMP 配对流程。
第二，这次配对使用了 LE Secure Connections。
证据是：
Pairing Public Key
DHKey Check
SC Enabled
第三，最终链路加密成功。
证据是：
Encryption Change Complete - Encryption Enabled
Status: Success
第四，双方完成了身份信息分发。
证据是：
Identity Information
Identity Address Information
IRK
Address
第五，这次连接具备 Bonding 行为。
证据是：
Pairing Request: Bonding Enabled
Pairing Response: Bonding Enabled
后续发生 IRK / Identity Address 分发
第六，后续自动重连和系统记住设备是有基础的。
因为双方已经交换并保存了密钥和身份信息。
