某水库群数字孪生联合优化调度与防洪兴利多目标决策平台深度解析：从零信任架构到NSGA-III算法，这才是智慧水利的终极形态（WORD）

导读： 极端暴雨频发、流域多目标冲突加剧，传统水库群调度已无力应对。本文以一份完整的《某水库群数字孪生联合优化调度与防洪兴利多目标决策平台详细设计方案》为蓝本，系统拆解**"四预"体系→总体架构→数据底座→预演推演引擎→多目标优化调度→发电效益决策→生态流量管控→TOPSIS多方案比选**，超8000字技术干货，水利信息化/数字孪生从业者必读！🌊💡

目录

1. 建设背景：一场政策与灾害共同催生的技术变革
2. 三大核心痛点：为何传统调度已走到尽头
3. 建设目标：两阶段量化蓝图与验收指标
4. 总体技术架构："五横两纵"分层设计全景
5. 物理算力底座：CPU+GPU异构计算架构
6. 信创适配：双轨并行、渐进切换的国产化路线
7. 数据底座：多源异构数据接入的完整方案
8. 湖仓一体分层架构：ODS→DWD→DWS水利主题建模
9. 数字孪生空间数据引擎：GIS+BIM+IoT三合一
10. 预演推演引擎：联合调度"四预"机制的技术实现
11. 多目标优化调度：NSGA-III算法如何在5分钟内求解Pareto解集
12. 兴利调度与发电效益系统：SDP随机动态规划+MILP机组优化
13. 生态流量监控与预警：从物理感知到红线阻断的技术闭环
14. TOPSIS多目标比选决策：AHP+熵权+逼近理想解的组合拳
15. 三维数字沙盘与协同会商：WebGL+WebRTC实时推演
16. 高可用与容灾："同城双活+异地灾备"三中心架构

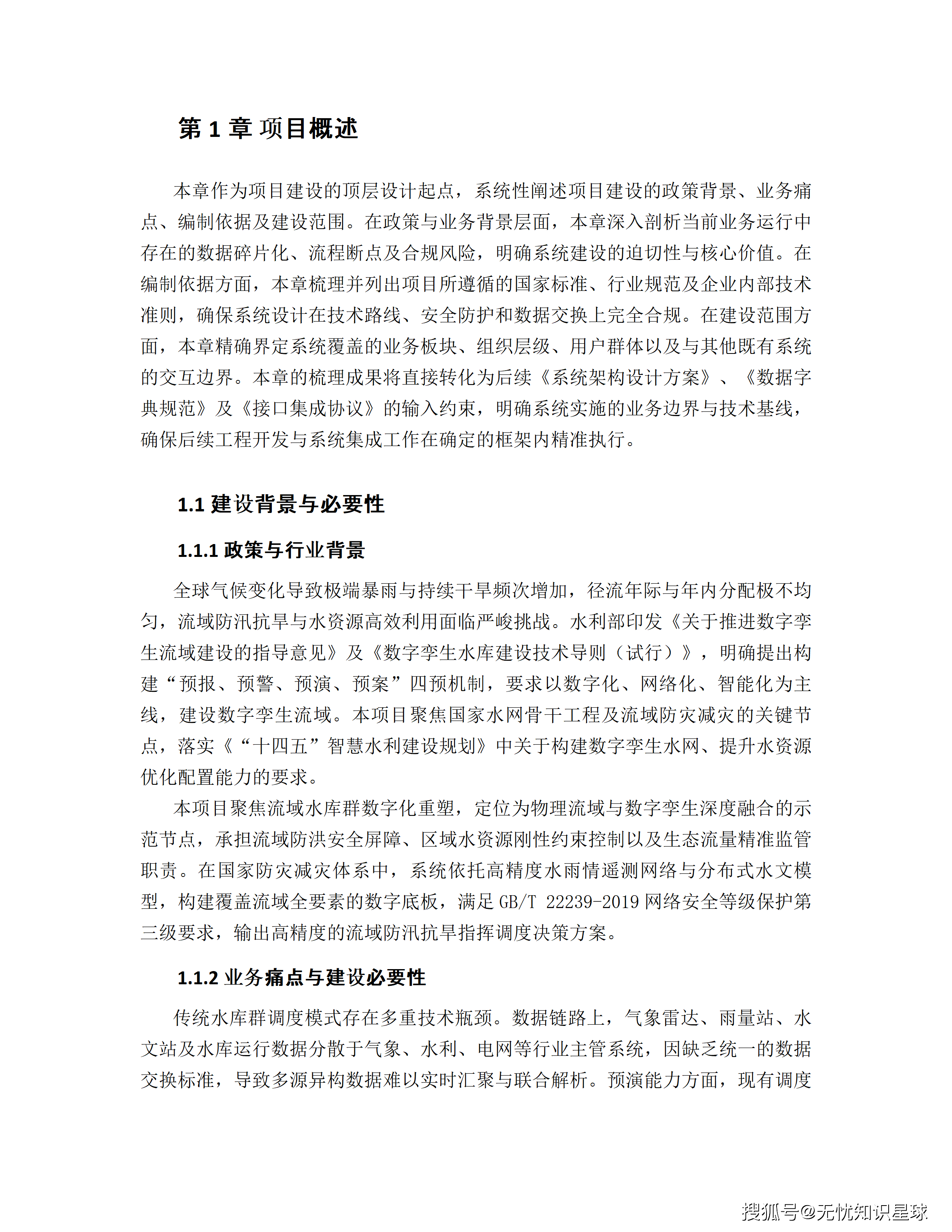

一、建设背景：一场政策与灾害共同催生的技术变革 {#1}

气候变化是本项目最深层的驱动力。全球气候异常导致极端暴雨与持续干旱频次不断上升，流域径流年际与年内分配极不均匀，某流域承受的防汛压力已远超设计预期。

1.1 国家政策强制驱动

水利部相继出台一系列强制性政策文件，明确构建**"预报、预警、预演、预案"四预机制**：

不建设的法律风险：无法通过等保三级合规性审查，且一旦发生极端洪涝事件，将因决策延迟问题承担法律责任。

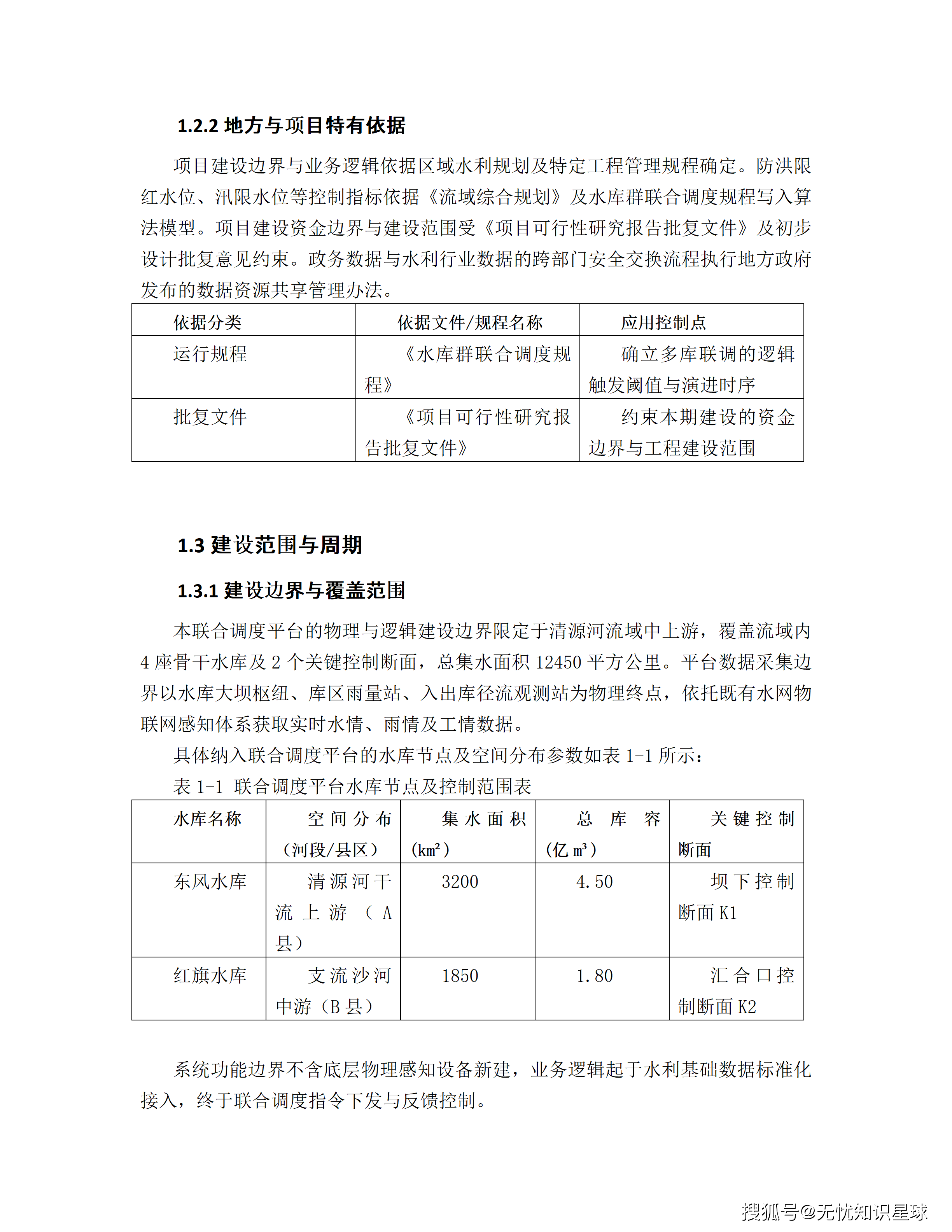

1.2 项目建设范围

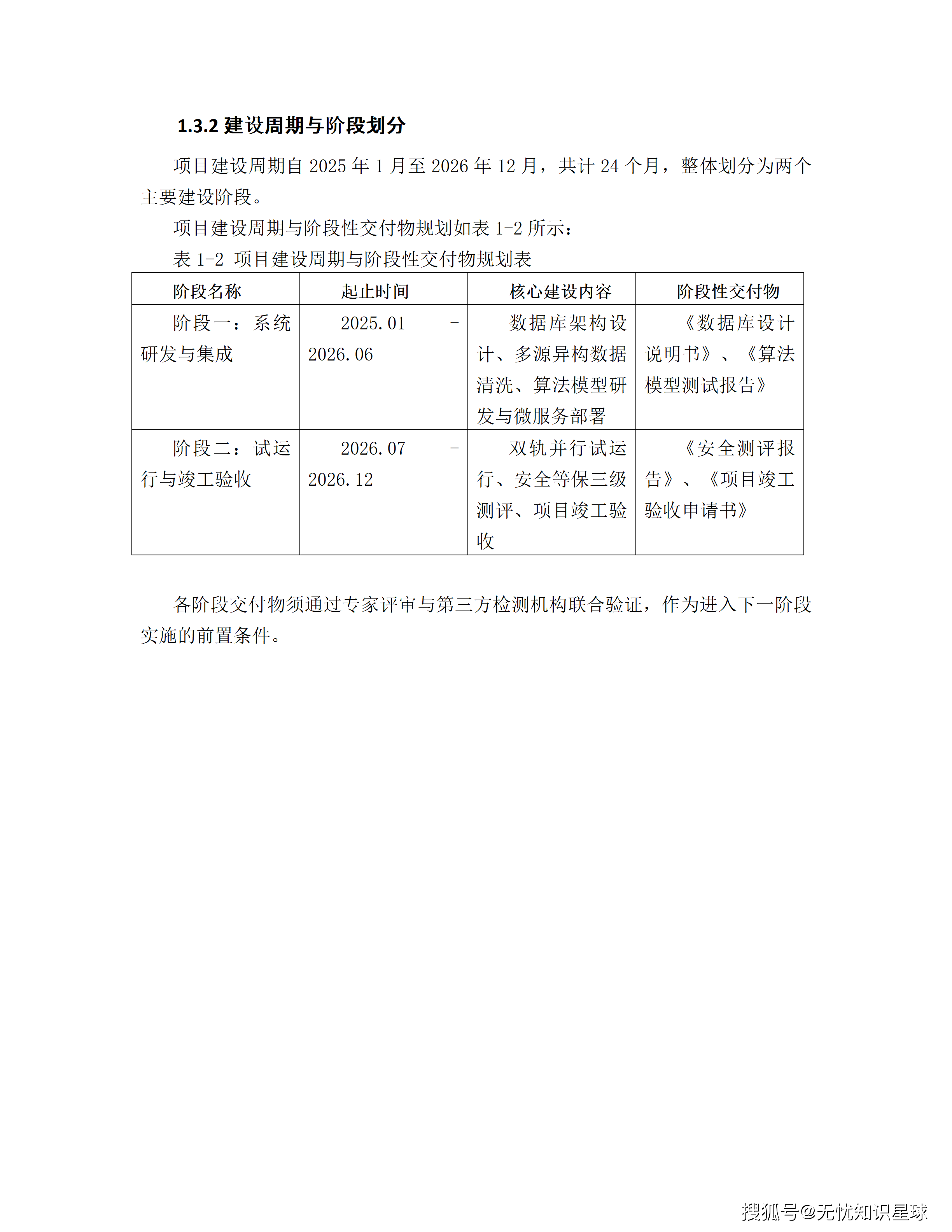

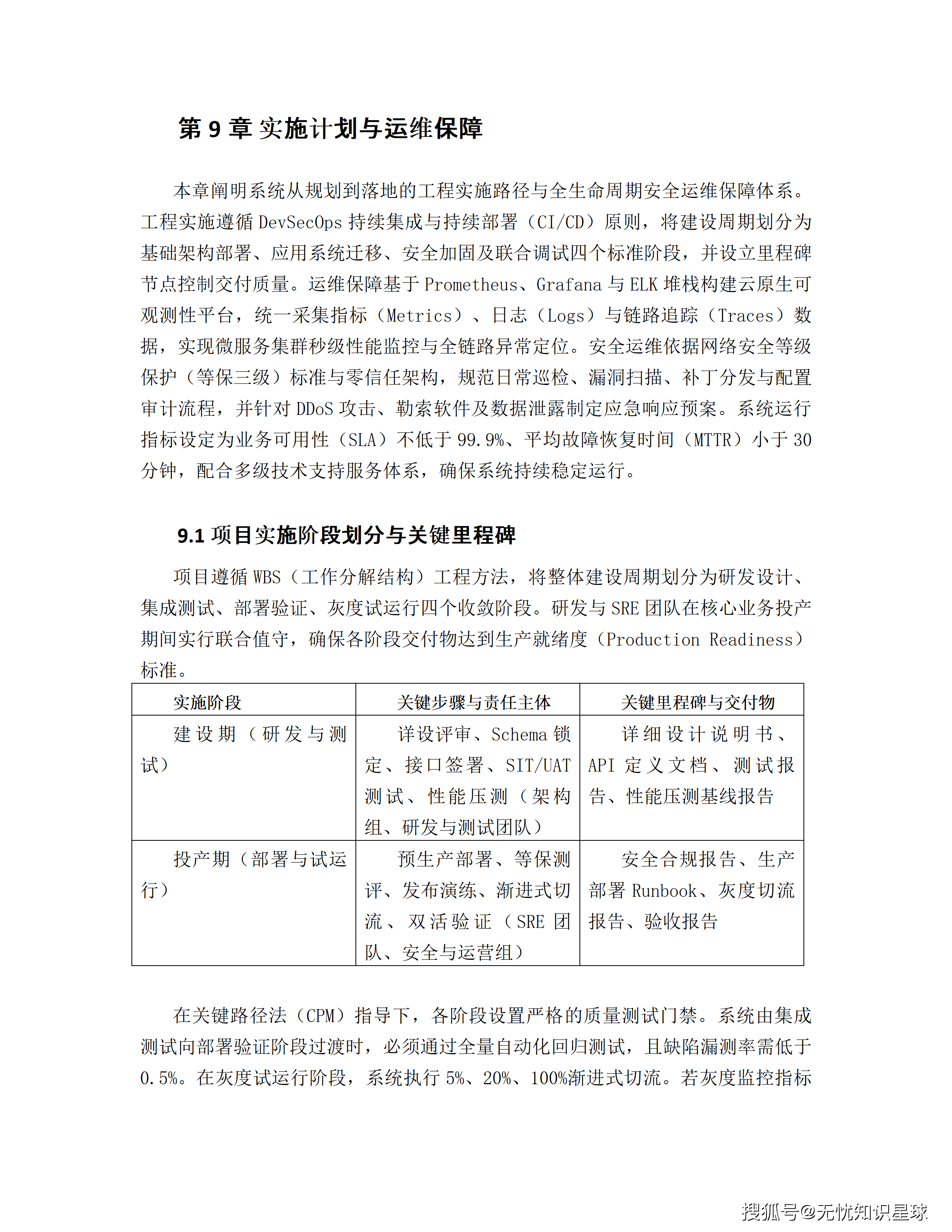

系统建设边界限定于清源河流域中上游，覆盖4座骨干水库及2个关键控制断面，总集水面积12450平方公里。项目建设周期自2025年1月至2026年12月，共24个月，分两阶段交付：

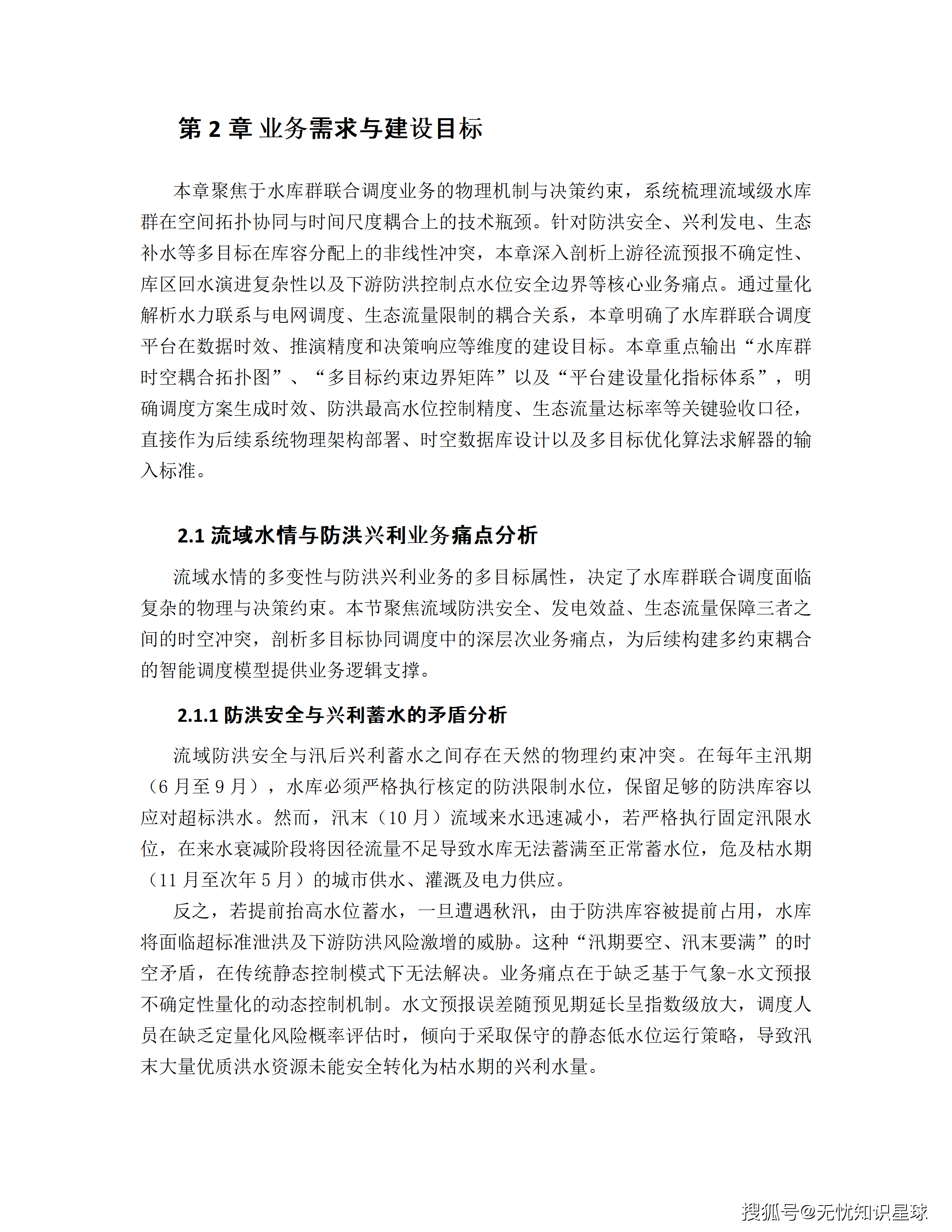

二、三大核心痛点：为何传统调度已走到尽头 {#2}

痛点一：防洪安全与兴利蓄水的时空矛盾无解

这是水库调度中最经典的"两难困境"：

• 主汛期（6-9月）：必须严格执行防洪限制水位，保留防洪库容
• 汛末（10月）：来水迅速减小，若继续压低水位则蓄不满，枯水期供水电力告急
• 若提前蓄水：一旦遭遇秋汛，防洪库容被占用，下游防洪风险激增

传统静态控制模式的致命缺陷 ：水文预报误差随预见期延长呈指数级放大，调度人员因缺乏定量化风险评估，只能保守地低水位运行------导致汛末大量优质洪水资源白白流走，无法转化为枯水期的兴利水量。

量化损失：某流域每年因此损失的可利用水量相当于数千万立方米，发电损失折合数千万元。

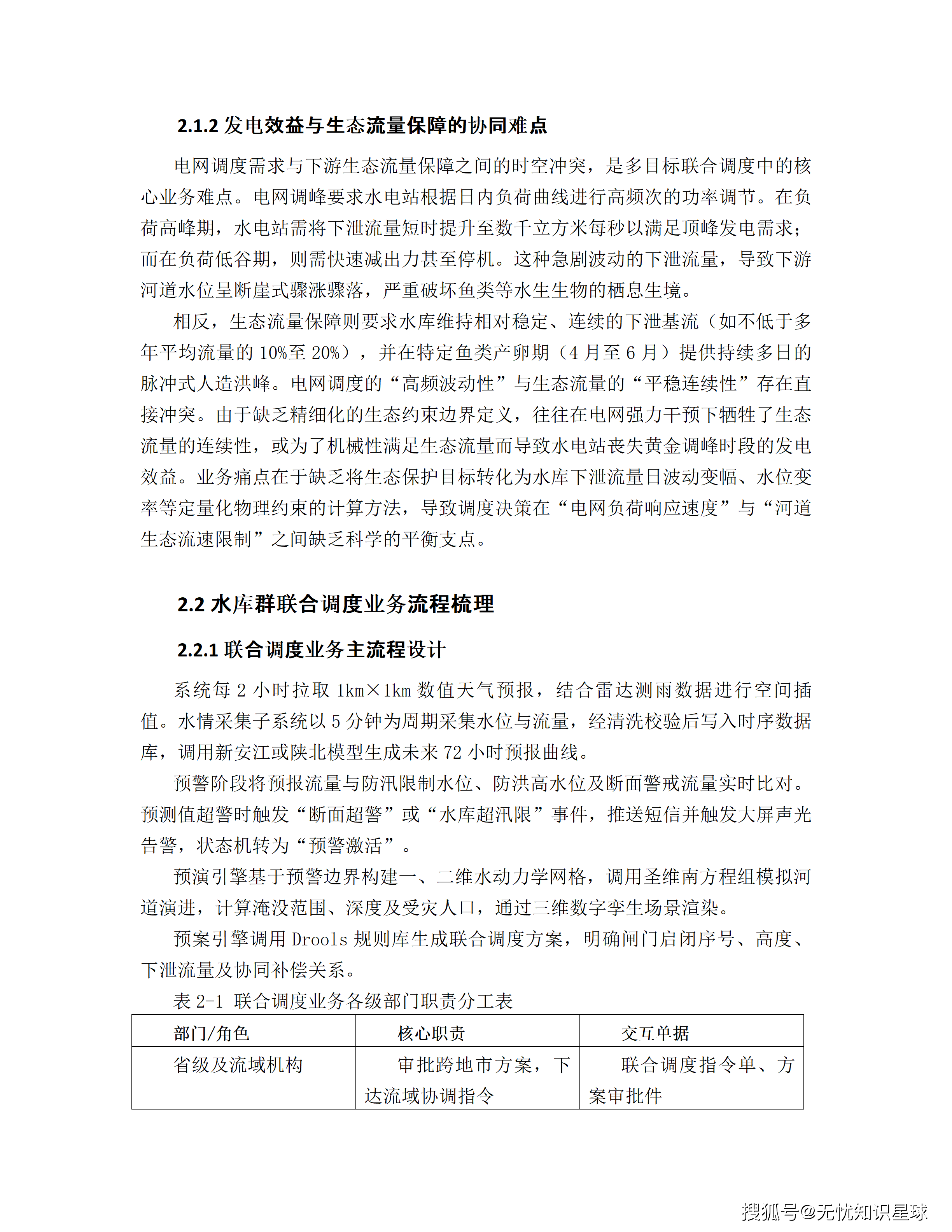

痛点二：多目标冲突------发电效益 vs 生态流量，永远是零和博弈？

电网调峰要求水电站根据日内负荷曲线进行高频次功率调节：

负荷高峰期：下泄流量短时提升至数千m³/s → 满足顶峰发电

负荷低谷期：快速减出力甚至停机 → 下游水位骤降

后果：下游河道水位呈断崖式骤涨骤落，严重破坏鱼类等水生生物栖息生境。

反之，生态流量保障要求维持相对稳定、连续的下泄基流（不低于多年平均流量10%-20%），并在鱼类产卵期（4-6月）提供持续多日的人造洪峰脉冲。

核心矛盾 ：电网调度的"高频波动性"与生态流量的"平稳连续性"直接冲突，现有系统缺乏将生态保护目标转化为定量化物理约束的计算方法。

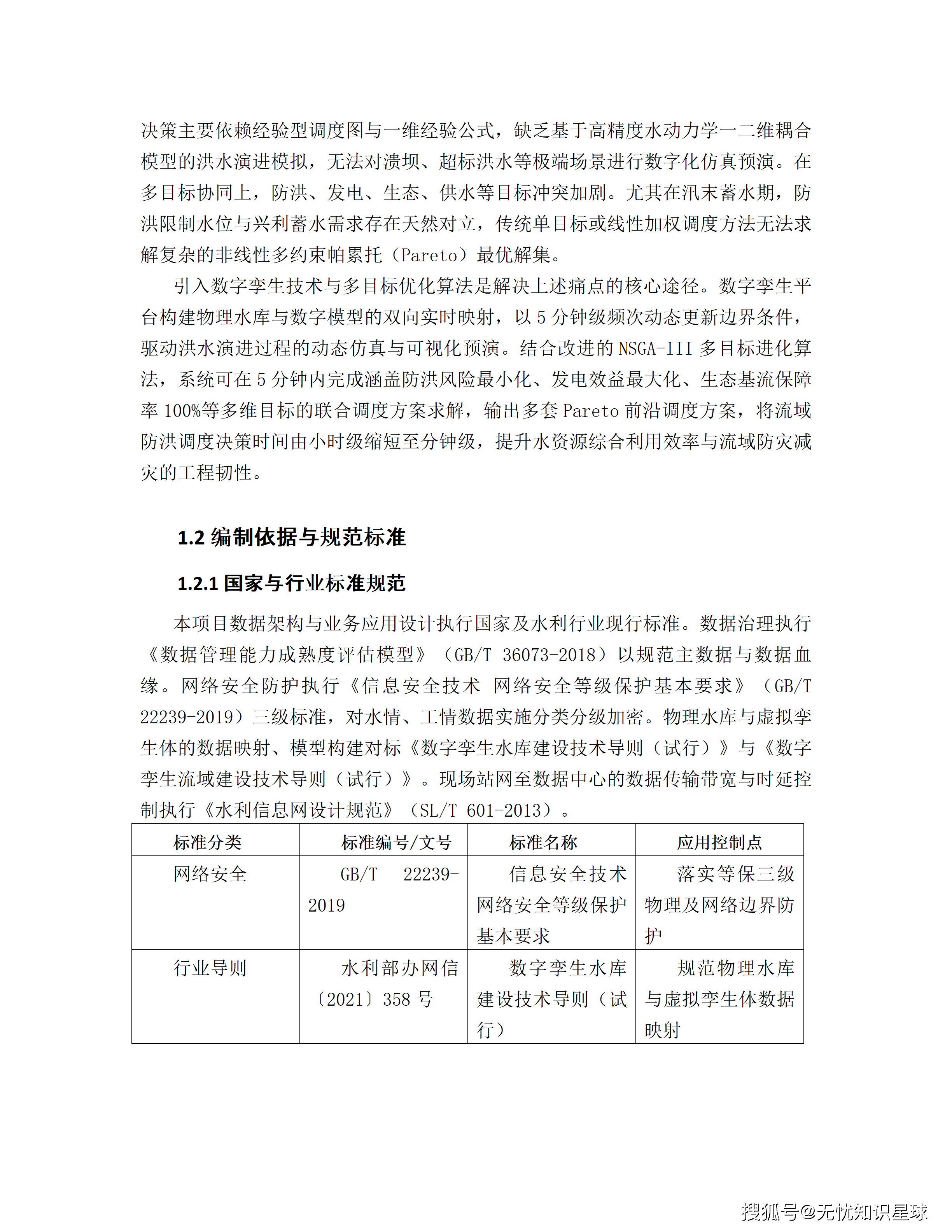

痛点三：数据孤岛严重，多源信息无法实时汇聚

气象雷达、雨量站、水文站、水库运行数据分散于气象、水利、电网等行业主管系统，各系统之间缺乏统一的数据交换标准，导致：

• 数据无法实时汇聚联合解析
• 缺乏高精度水动力学一二维耦合洪水演进模拟
• 无法对溃坝、超标洪水等极端场景进行数字化仿真预演
• 多目标协同优化仅靠人工经验，调度决策时间"小时级"

三、建设目标：两阶段量化蓝图与验收指标 {#3}

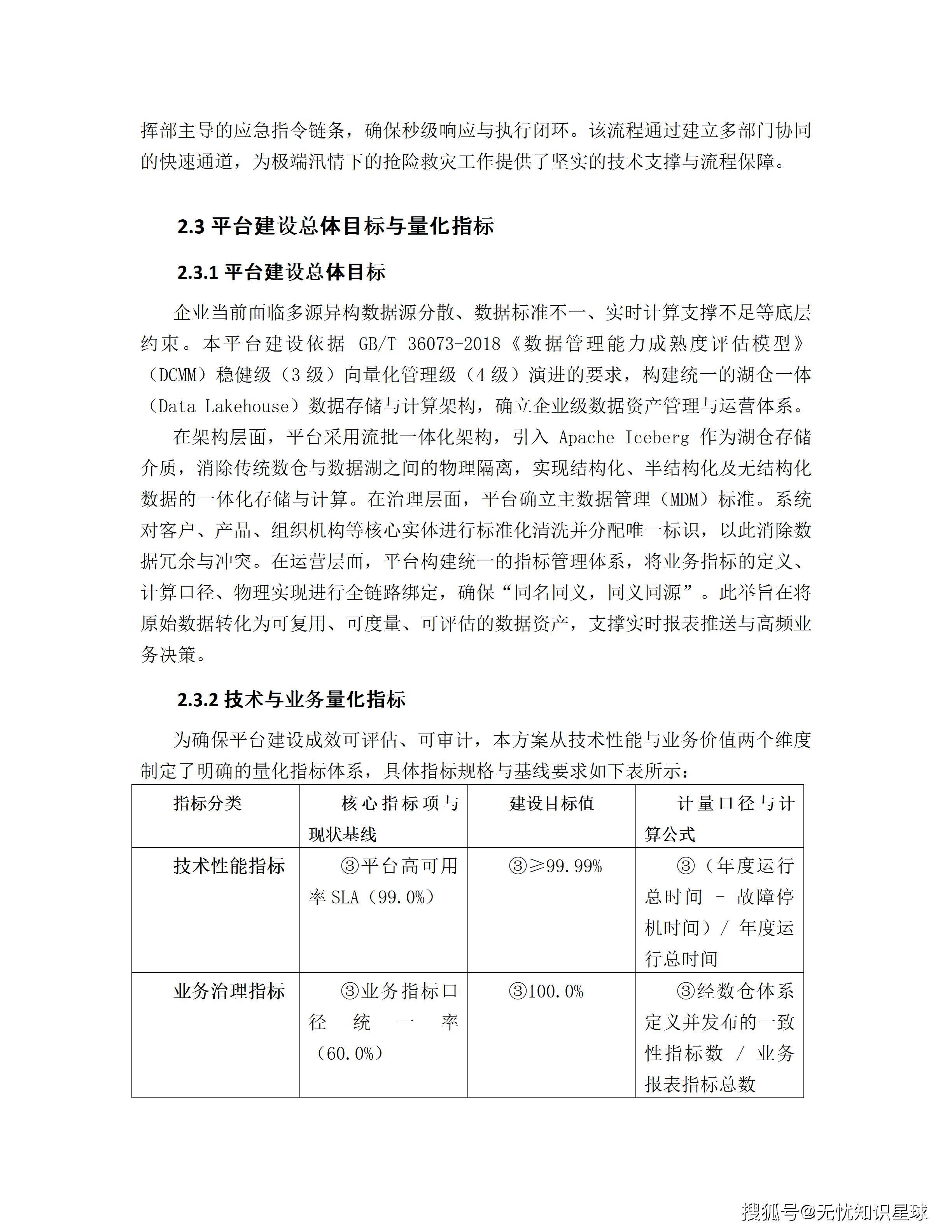

项目建成后的核心量化目标：

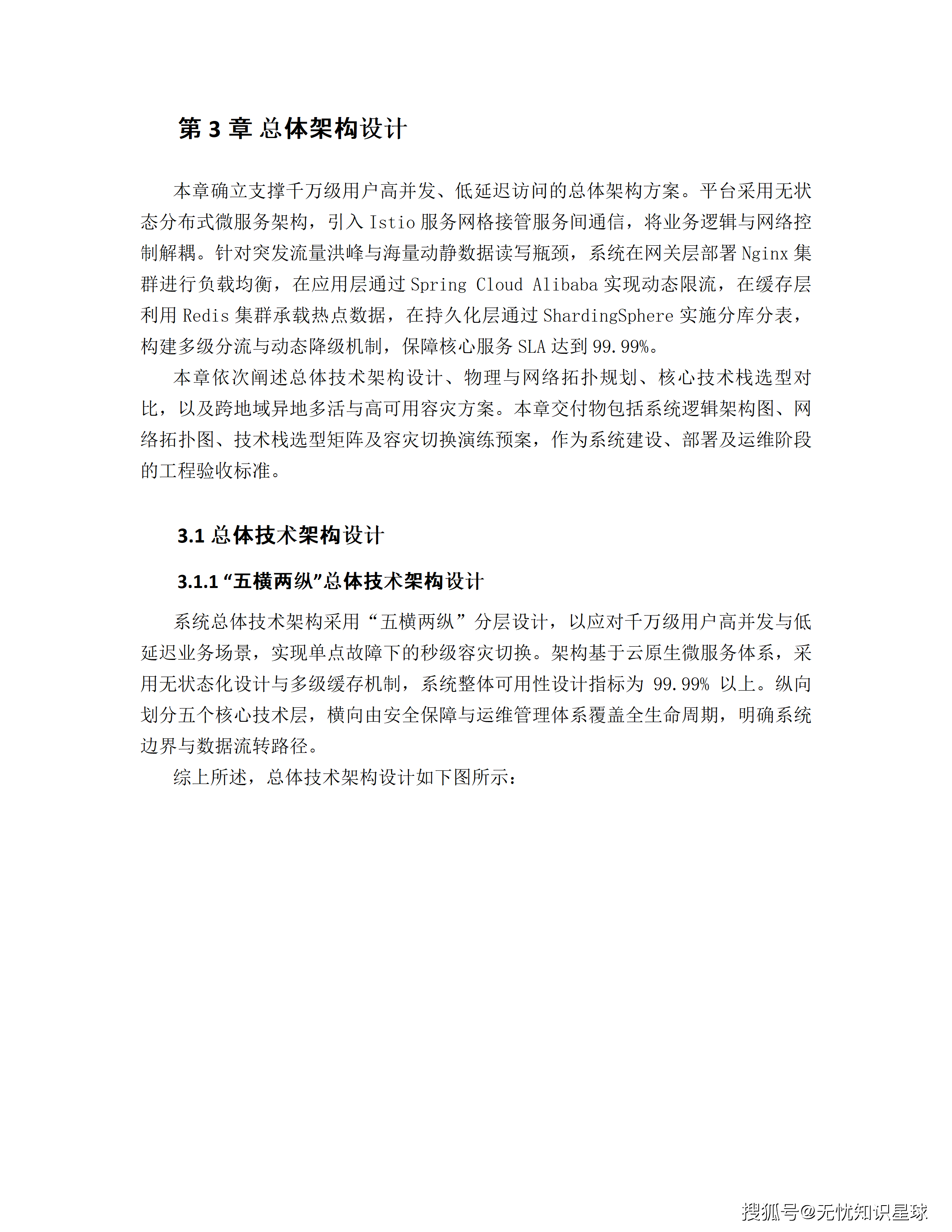

四、总体技术架构："五横两纵"分层设计全景 {#4}

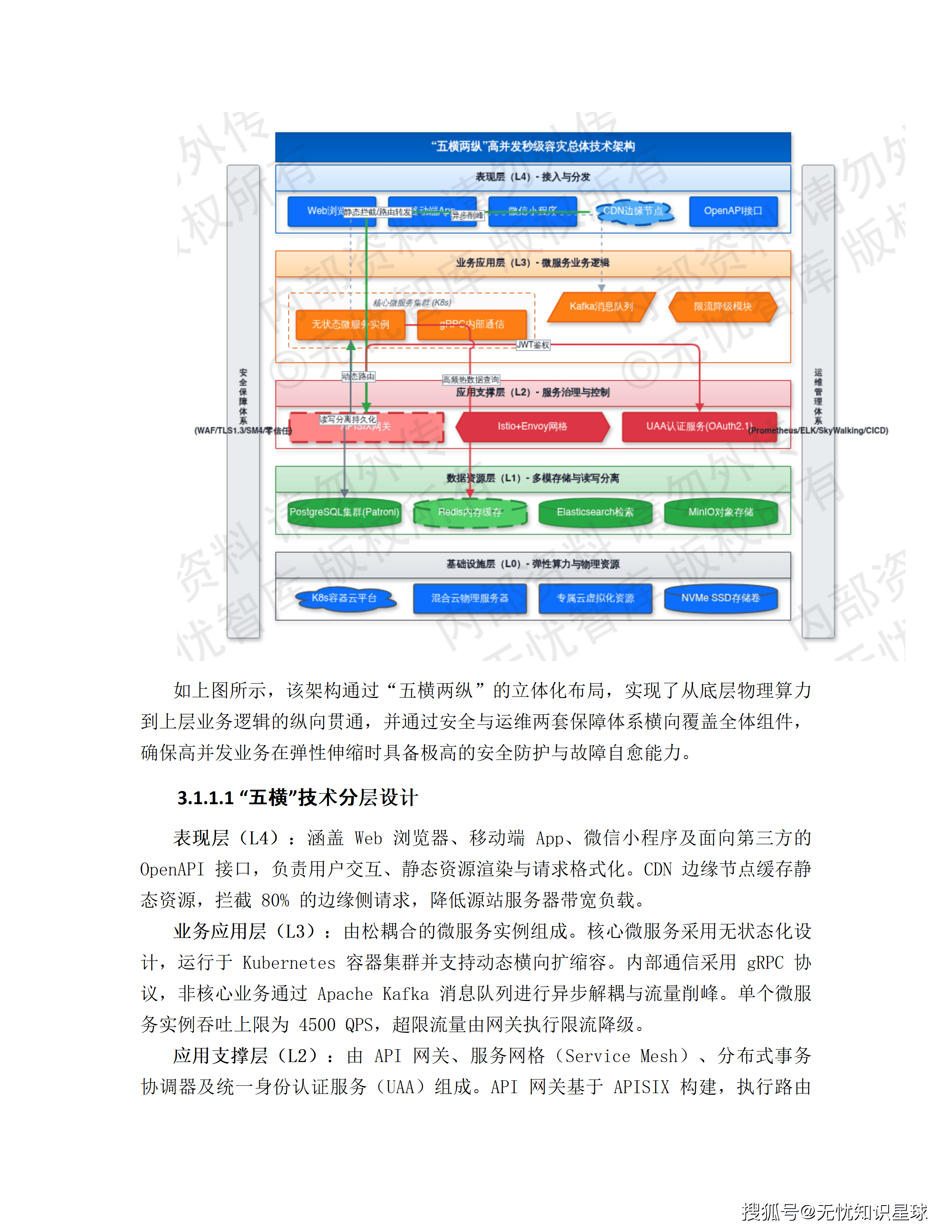

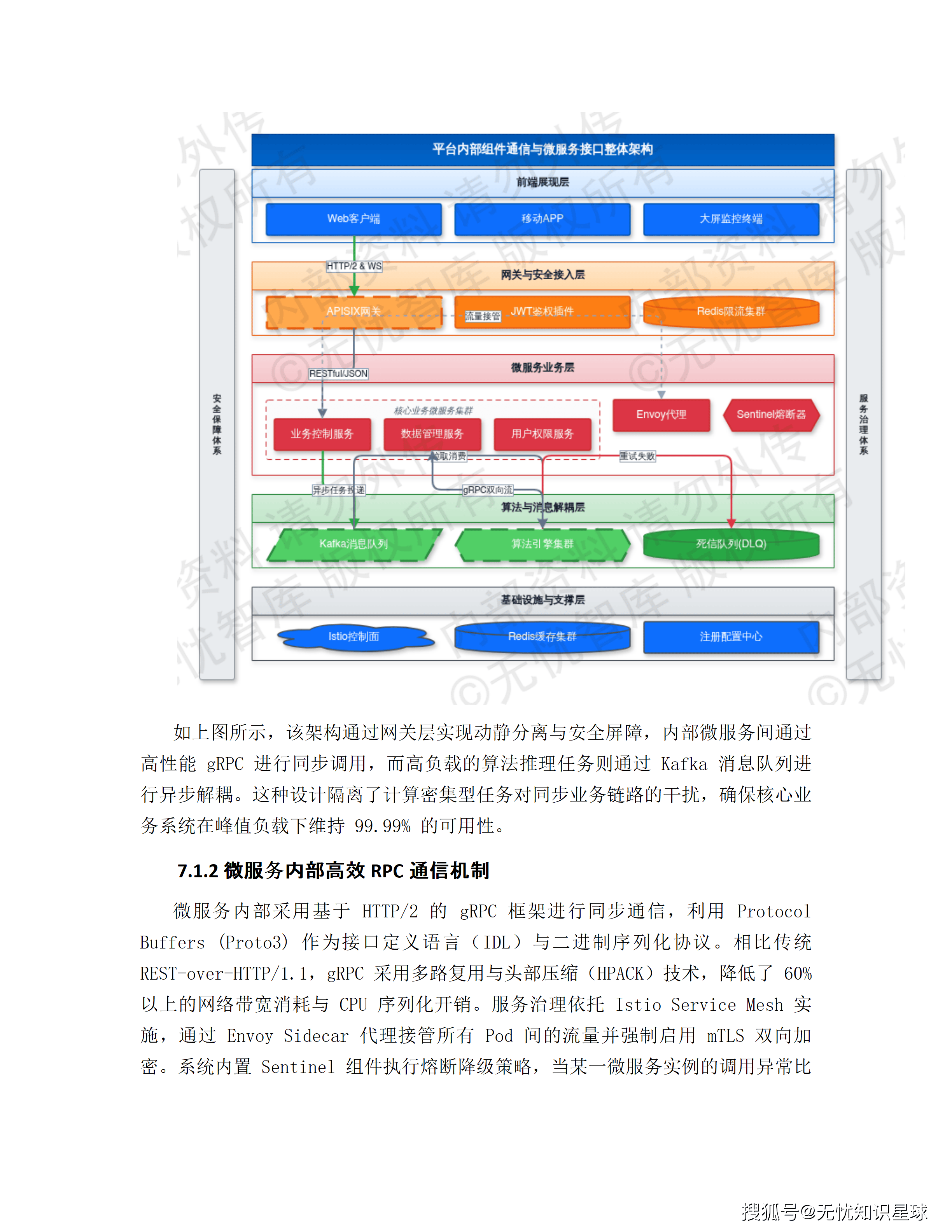

系统总体技术架构采用**"五横两纵"**分层设计，应对千万级高并发与低延迟场景：

4.1 "五横"技术分层

L4 表现层 | Web浏览器 / 移动App / 微信小程序 / OpenAPI

CDN边缘节点缓存静态资源，拦截80%边缘侧请求

↕

L3 业务应用层 | 松耦合微服务（无状态化）/ K8s动态横向扩缩容

gRPC内部通信 / Kafka异步解耦 / 单实例QPS上限4500

↕

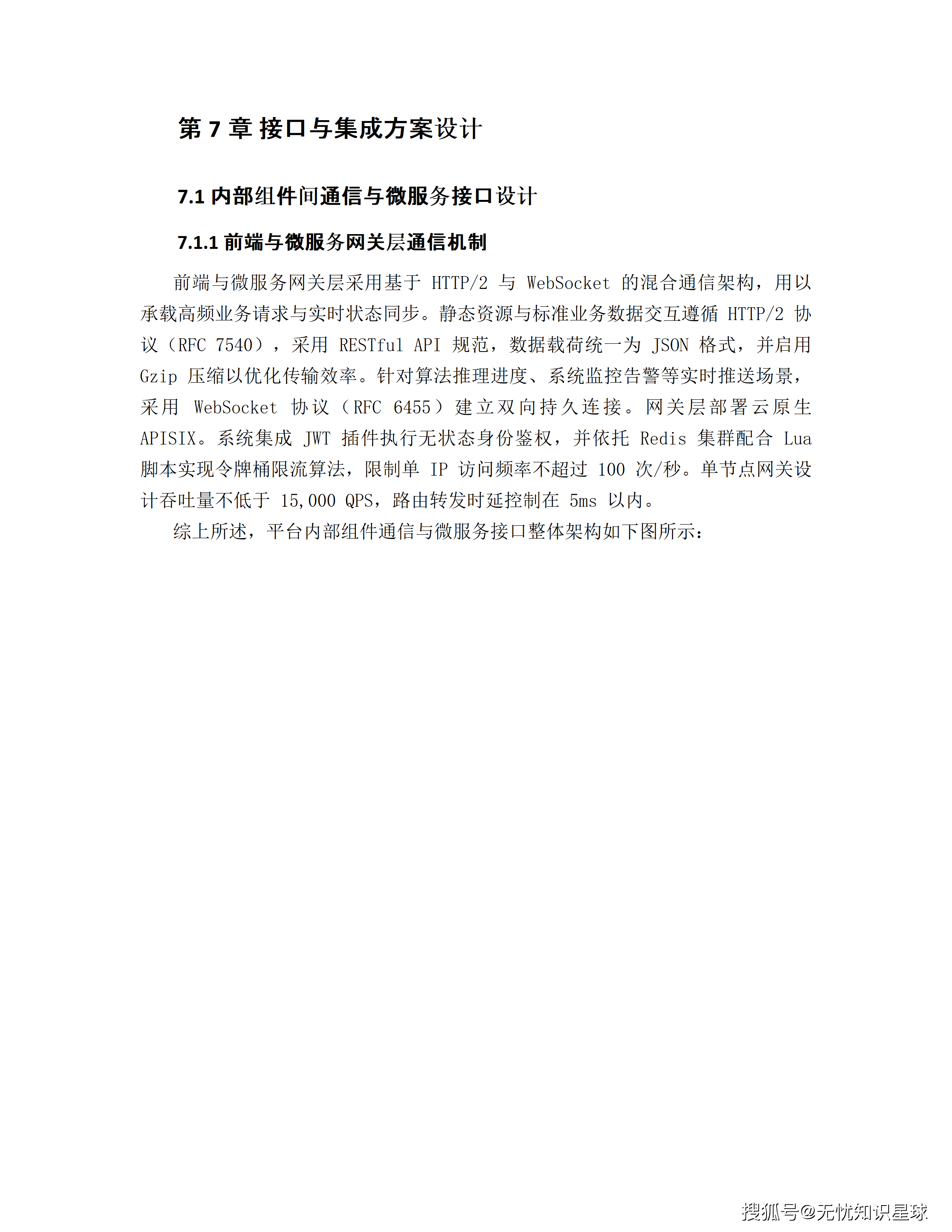

L2 应用支撑层 | APISIX网关（单实例20000 QPS，转发延迟<2ms）

Istio+Envoy服务网格 / OAuth 2.1+JWT无状态SSO

↕

L1 数据资源层 | PostgreSQL+Patroni（RTO<30s自动主备切换）

Redis Cluster（单节点10万QPS）/ Elasticsearch / MinIO对象存储

↕

L0 基础设施层 | K8s容器云 + 高性能NVMe SSD + 混合云物理服务器

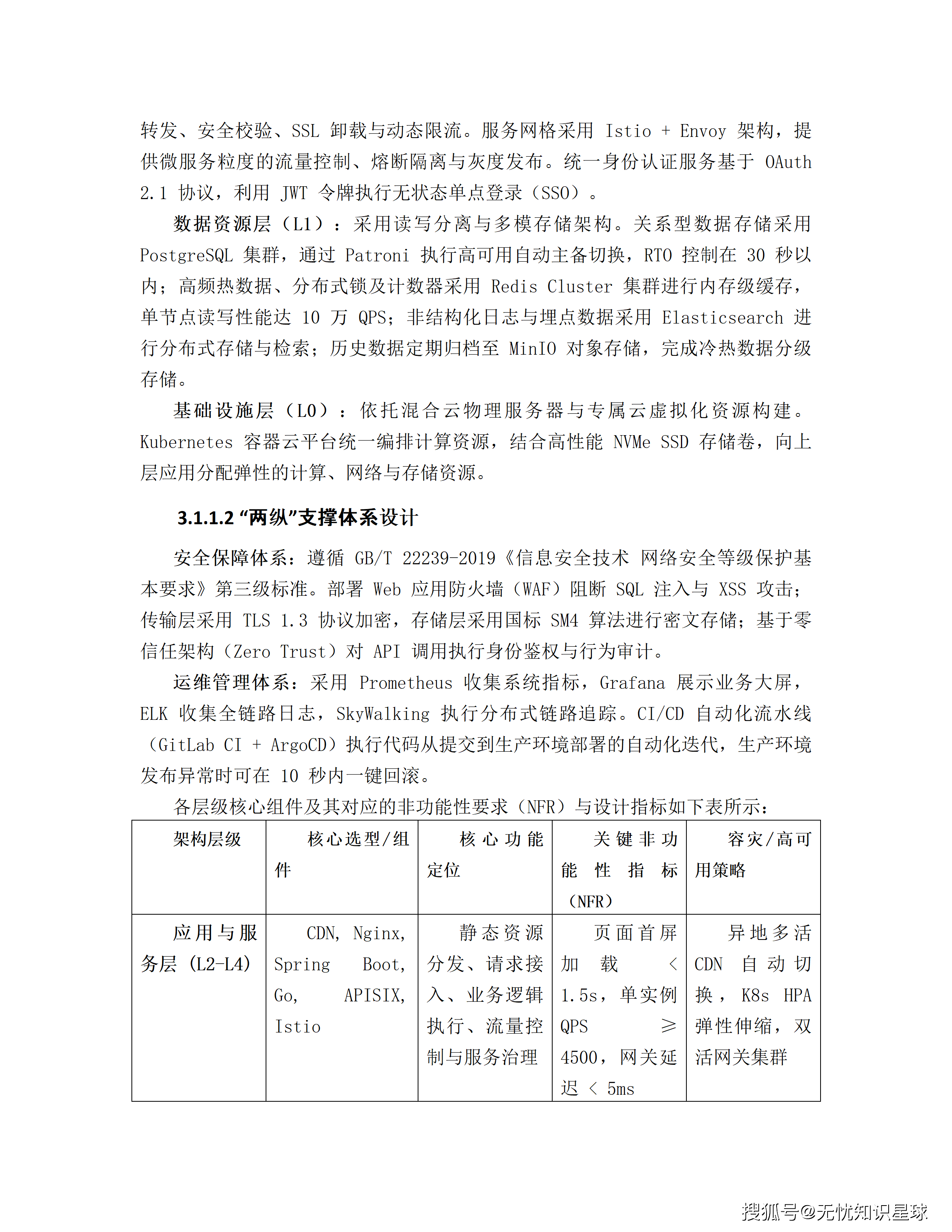

4.2 "两纵"支撑体系

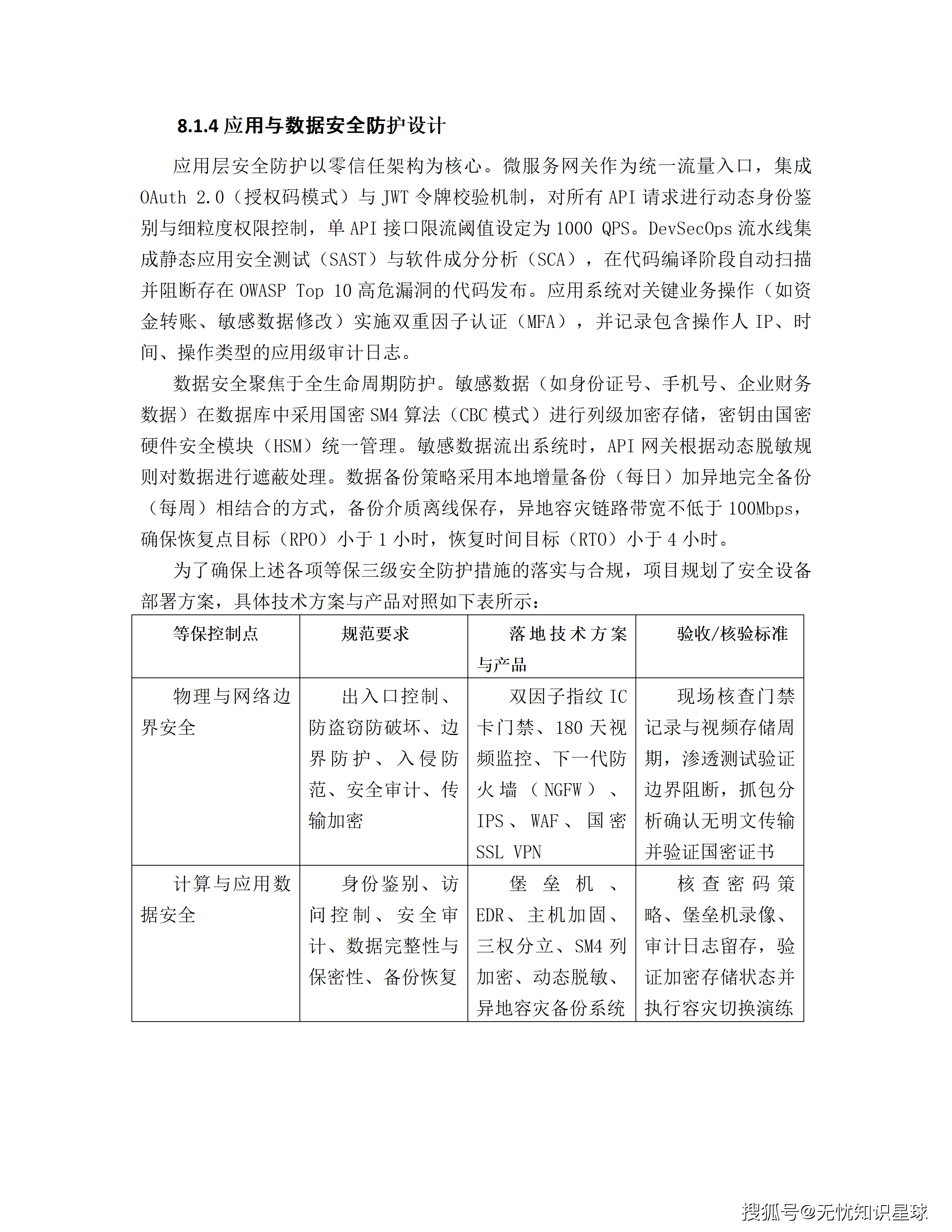

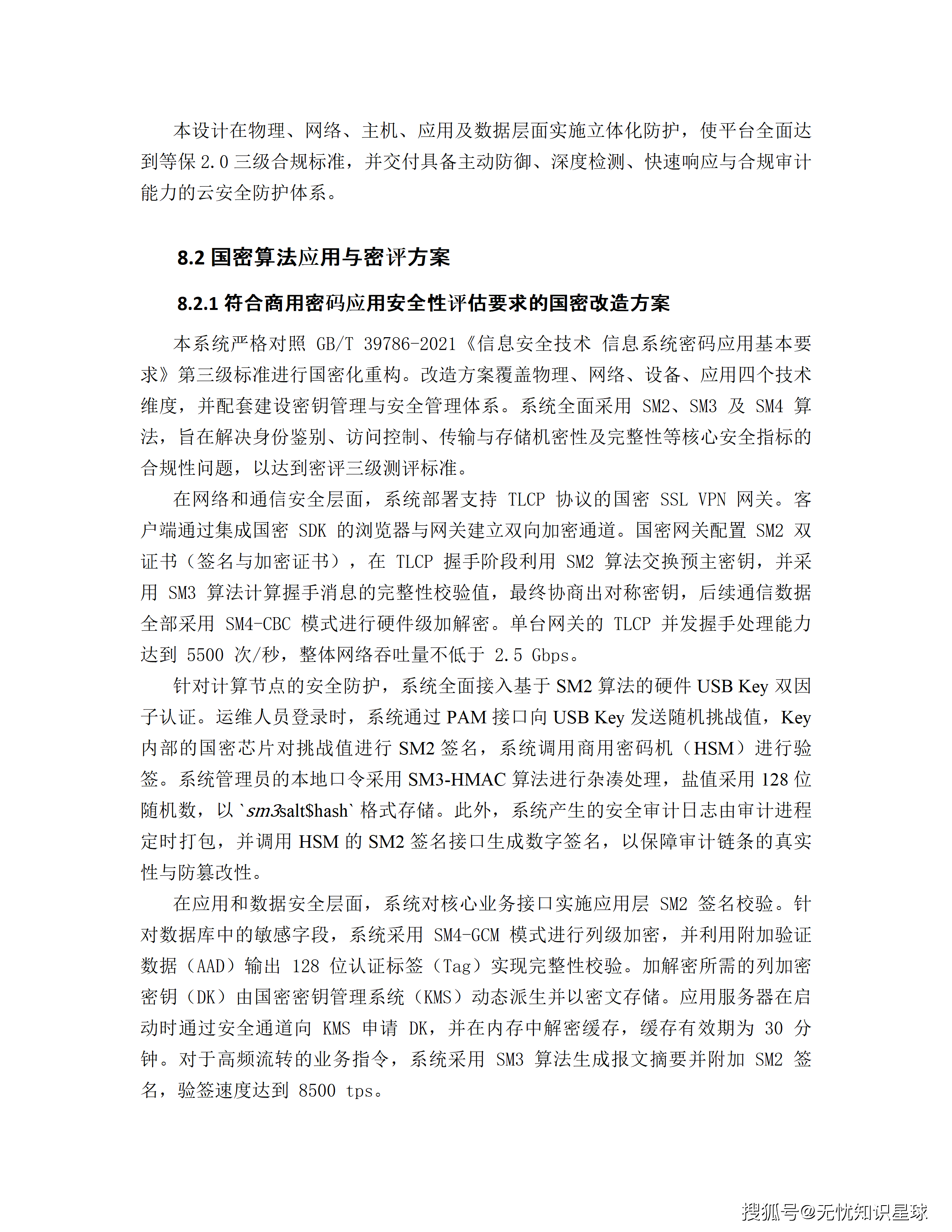

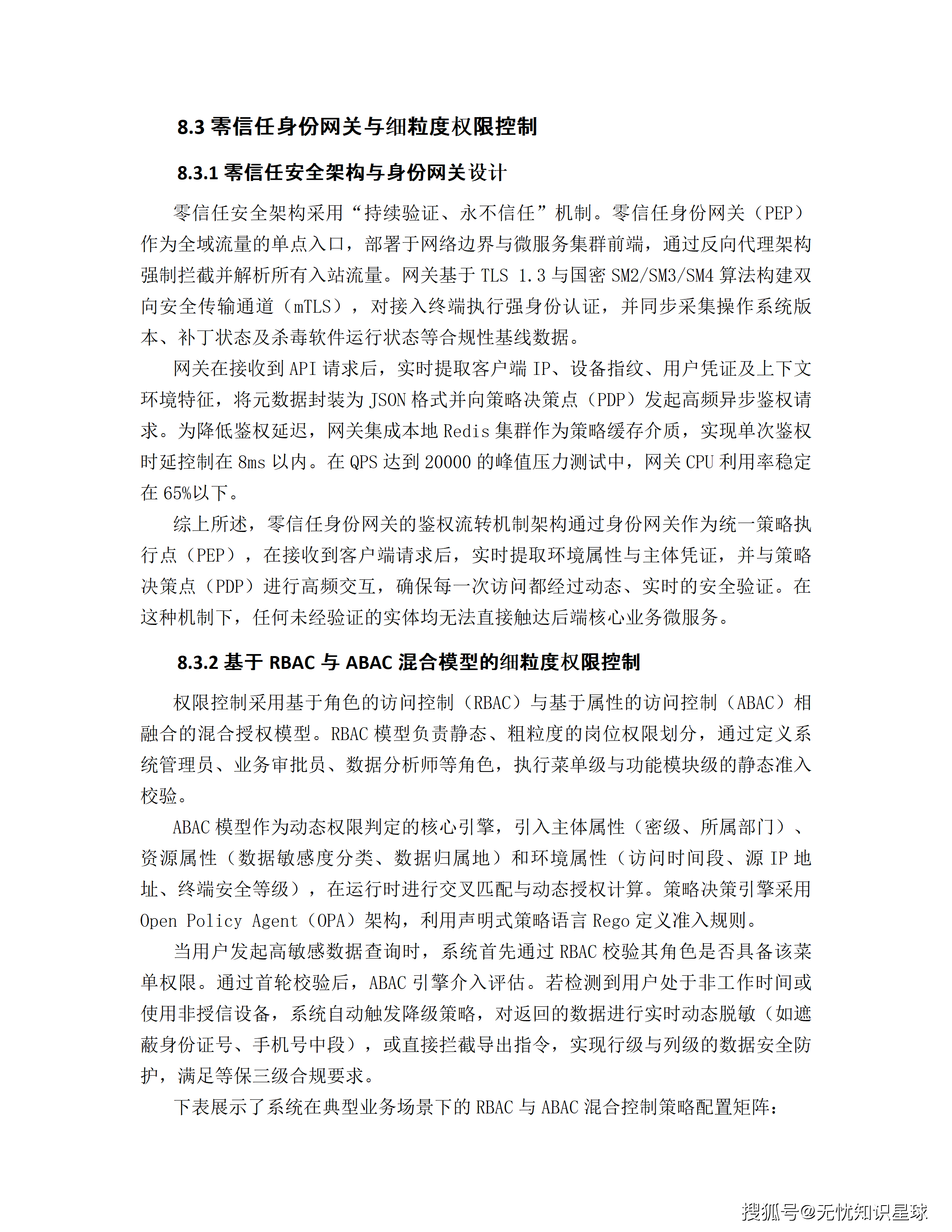

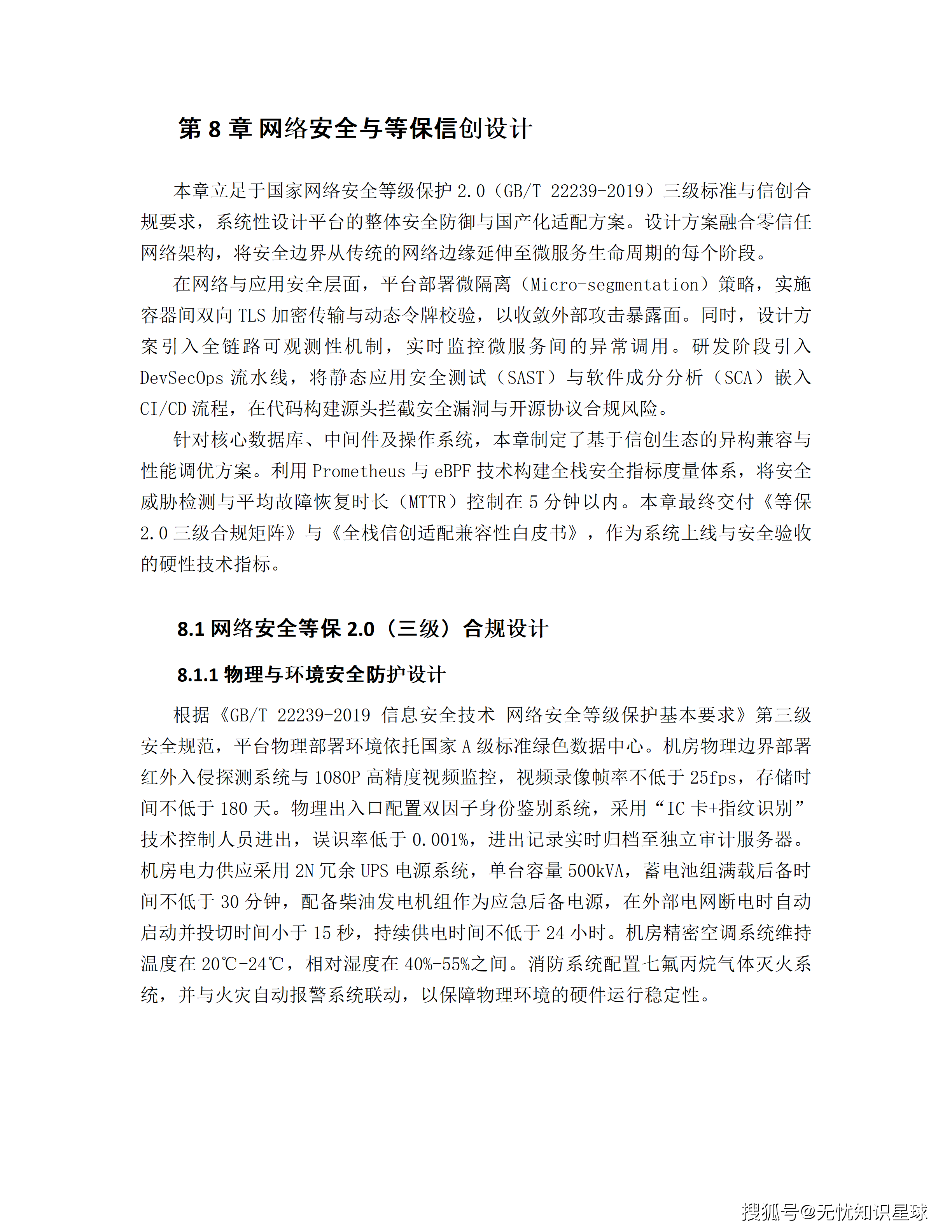

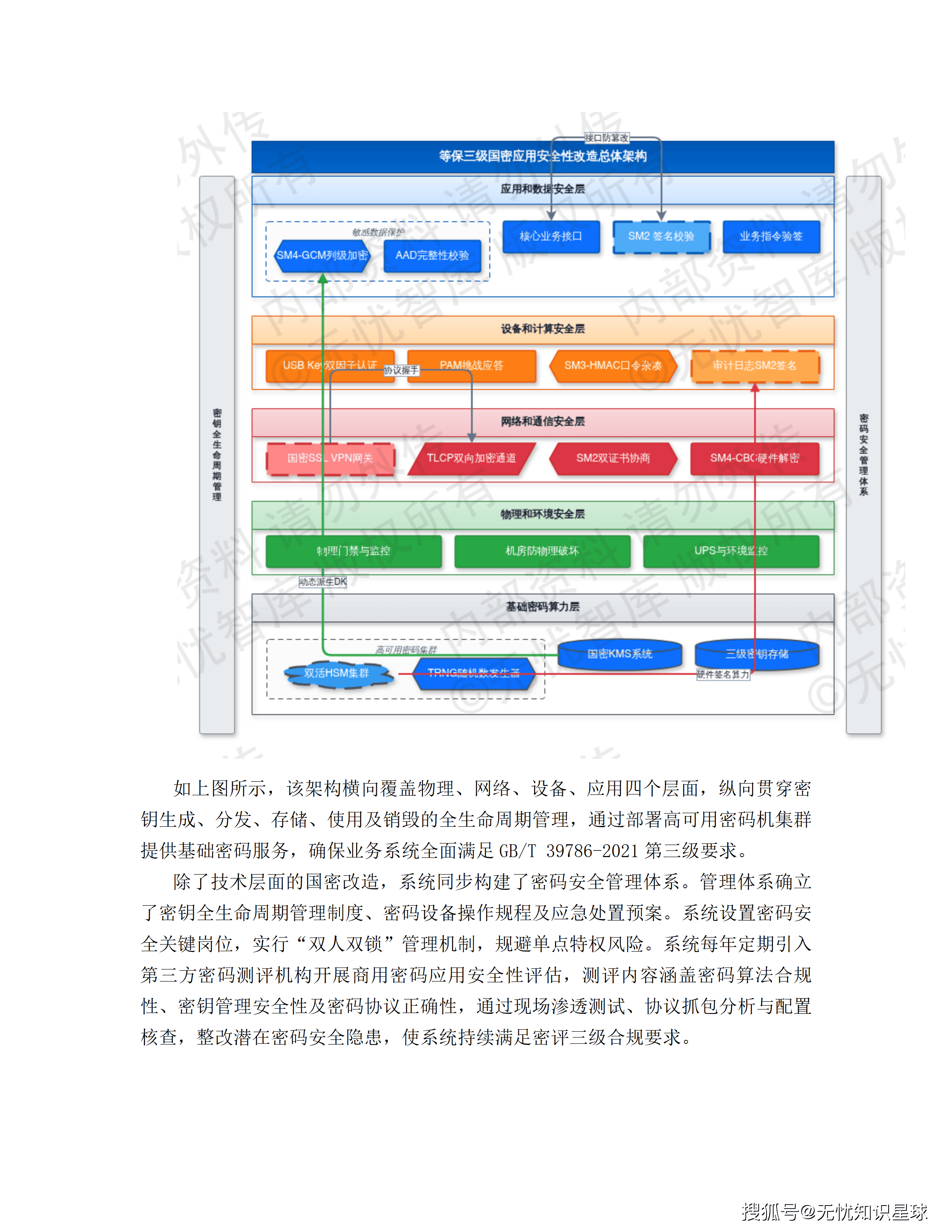

安全保障体系（纵贯全层）：

• 遵循GB/T 22239-2019等保三级标准
• WAF阻断SQL注入与XSS攻击
• TLS 1.3传输加密 + 国标SM4存储加密
• 零信任架构API行为审计

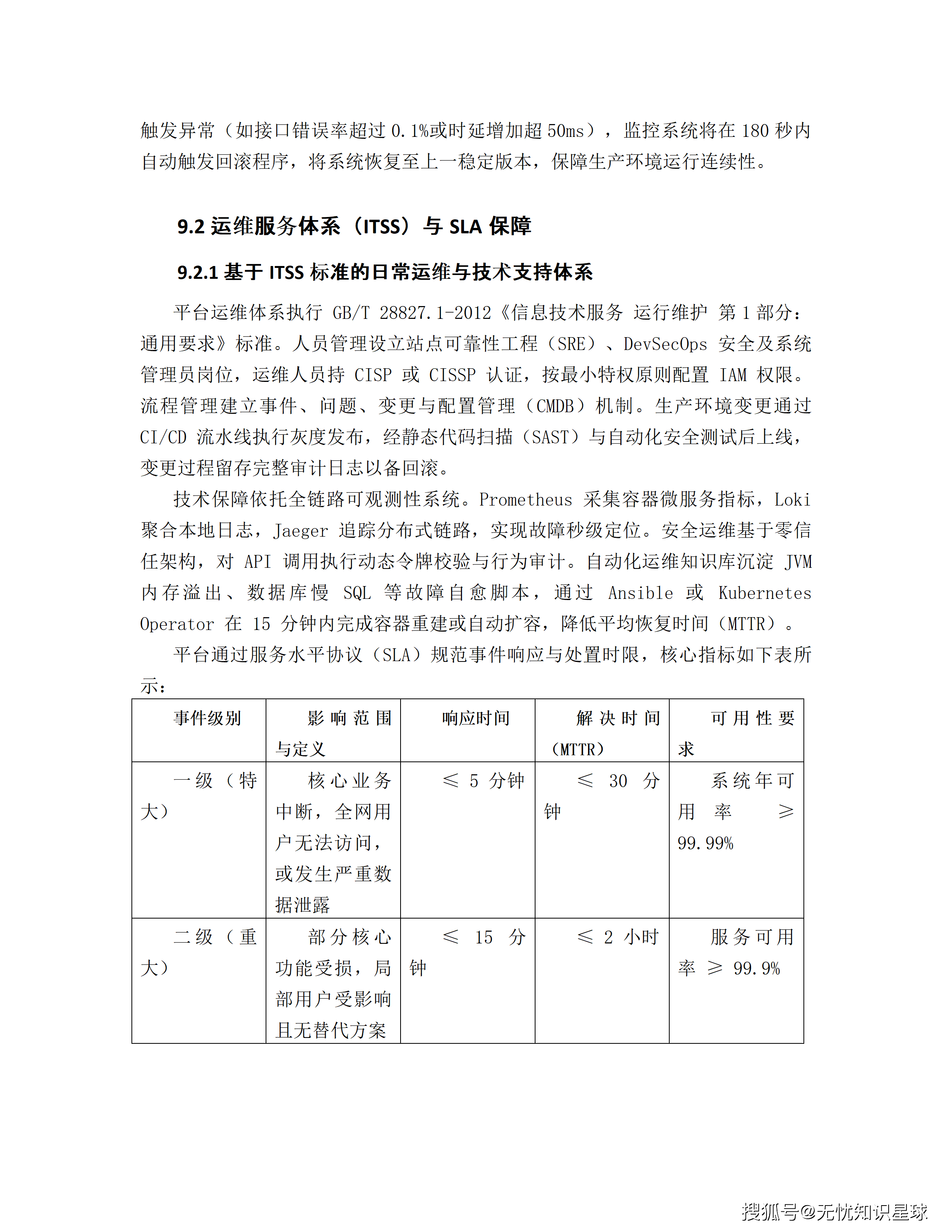

运维管理体系（纵贯全层）：

• Prometheus + Grafana + ELK + SkyWalking全链路可观测性
• GitLab CI + ArgoCD自动化CI/CD
• 生产环境发布异常10秒内一键回滚

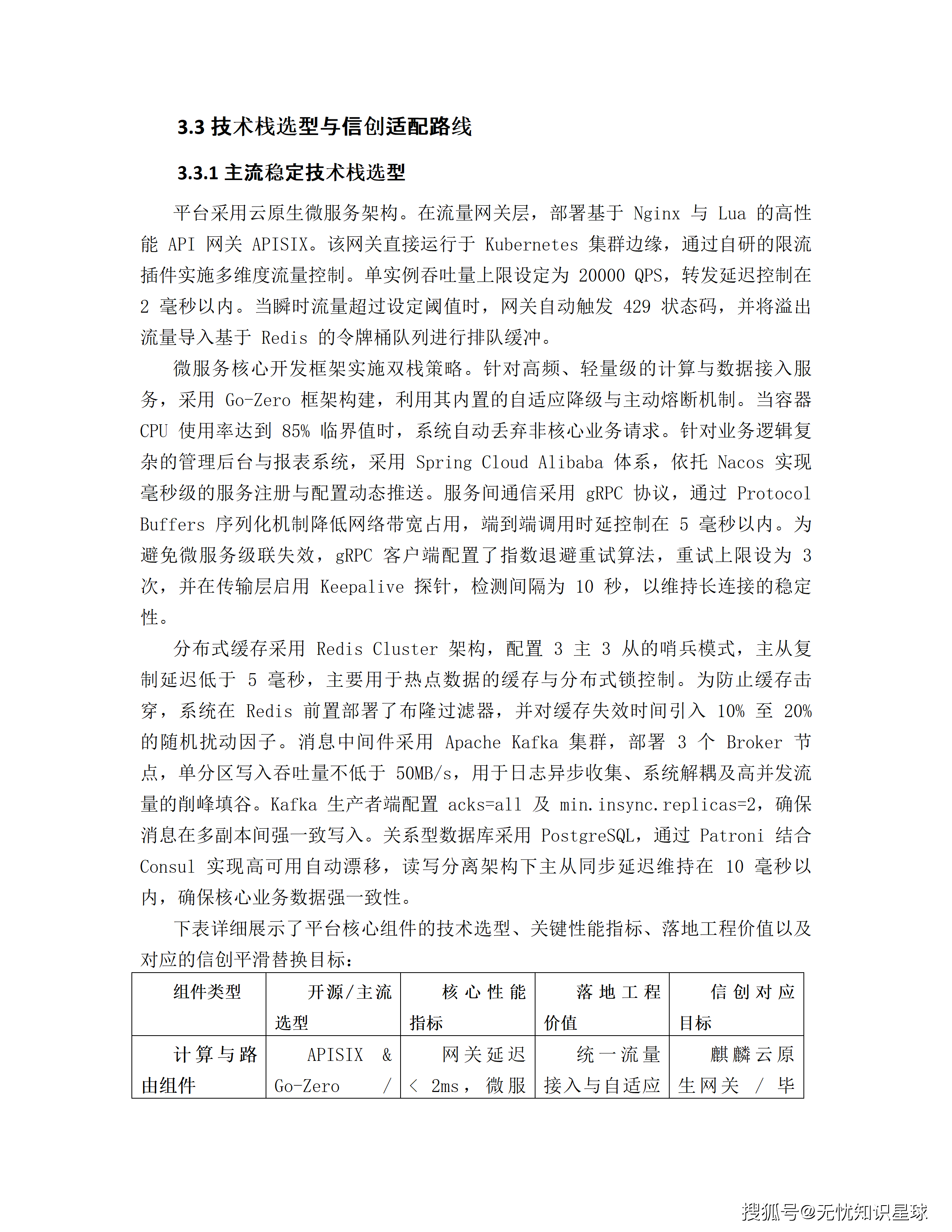

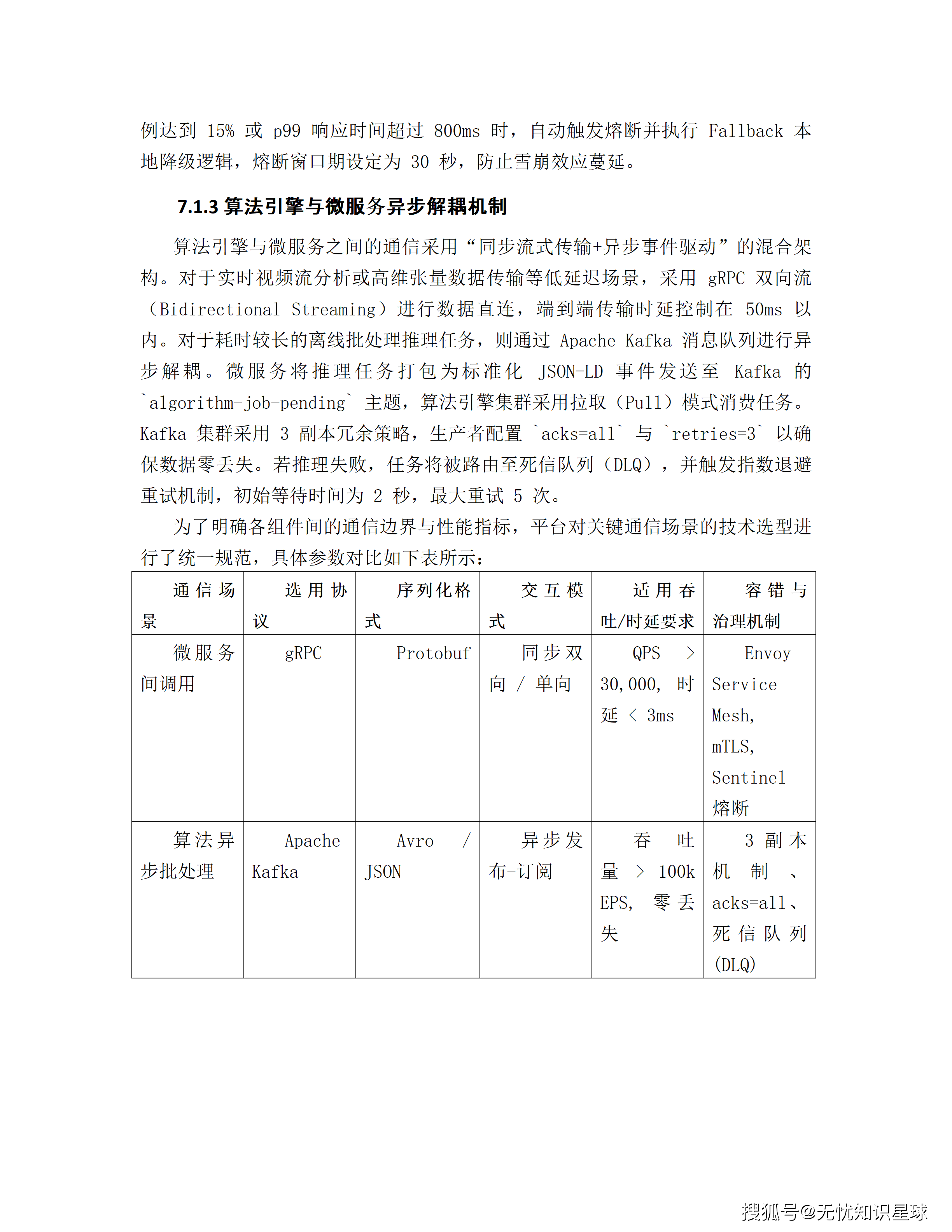

4.3 核心技术栈选型对比

五、物理算力底座：CPU+GPU异构计算架构 {#5}

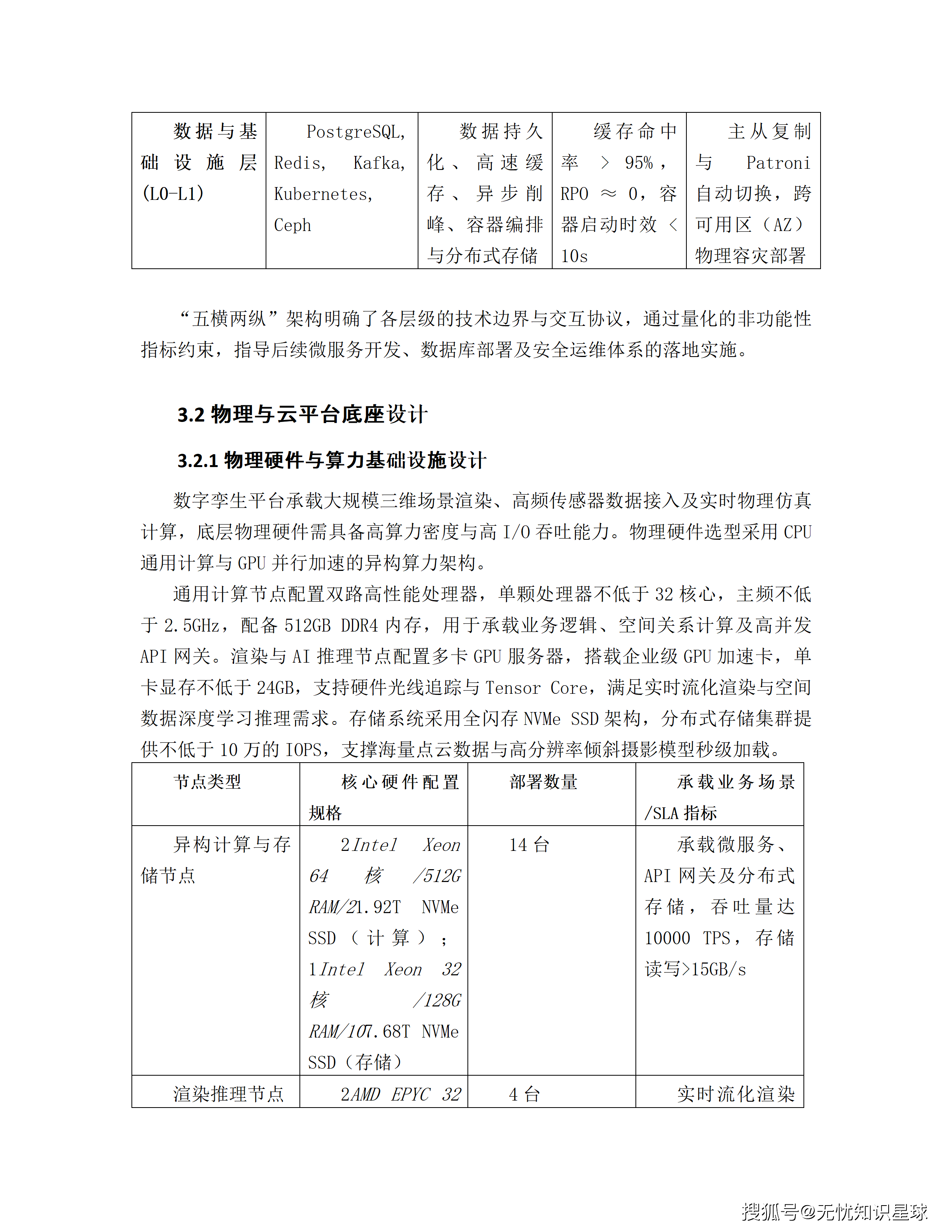

数字孪生平台承载大规模三维场景渲染、高频传感器数据接入及实时物理仿真计算，底层硬件采用CPU通用计算与GPU并行加速的异构算力架构：

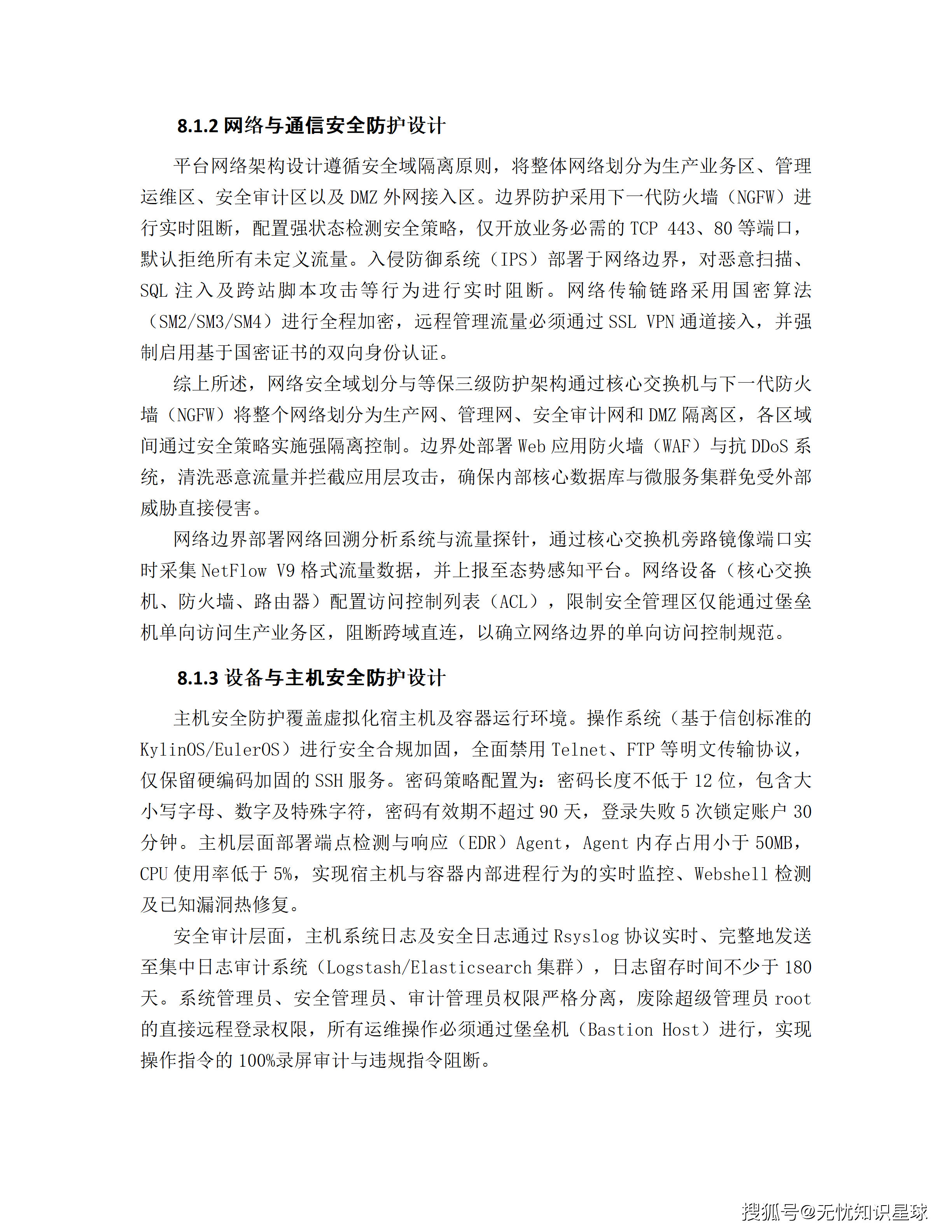

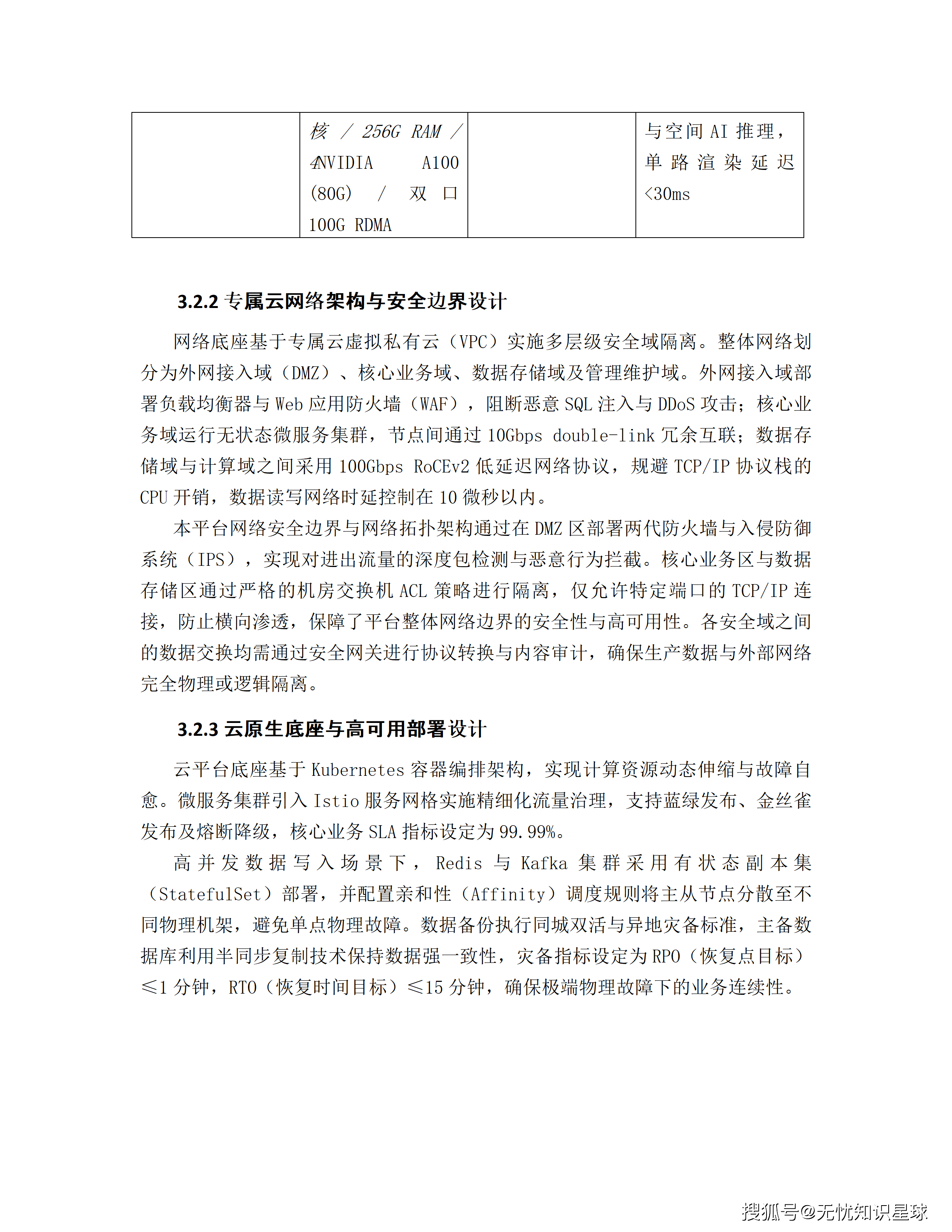

网络底座：基于专属云VPC的多层级安全域隔离

• 外网接入域（DMZ）：负载均衡器 + WAF
• 核心业务域：节点间10Gbps双路冗余互联
• 数据存储域与计算域：100Gbps RoCEv2低延迟协议 ，读写网络时延控制在10微秒以内

六、信创适配：双轨并行、渐进切换的国产化路线 {#6}

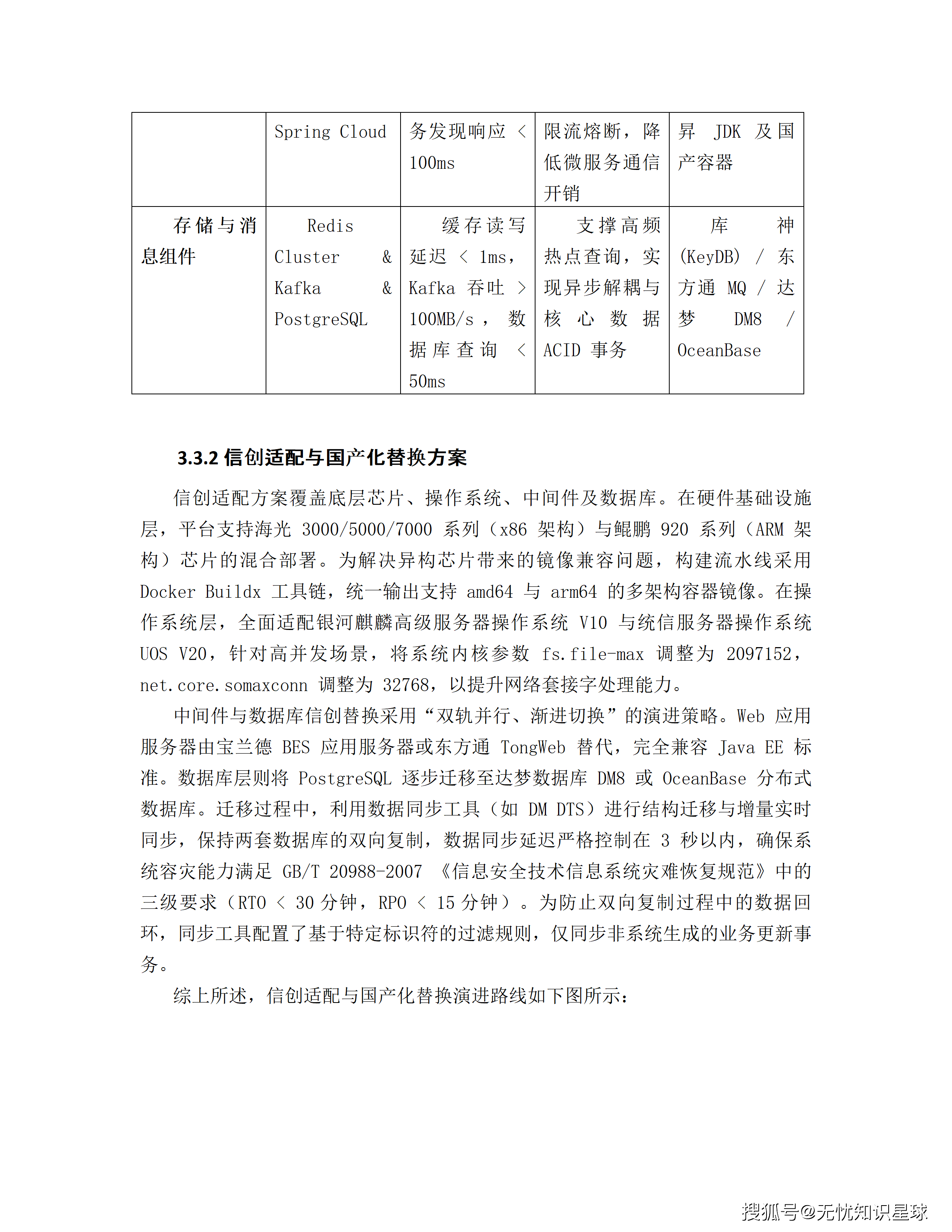

平台制定了完整的信创适配与国产化替换方案：

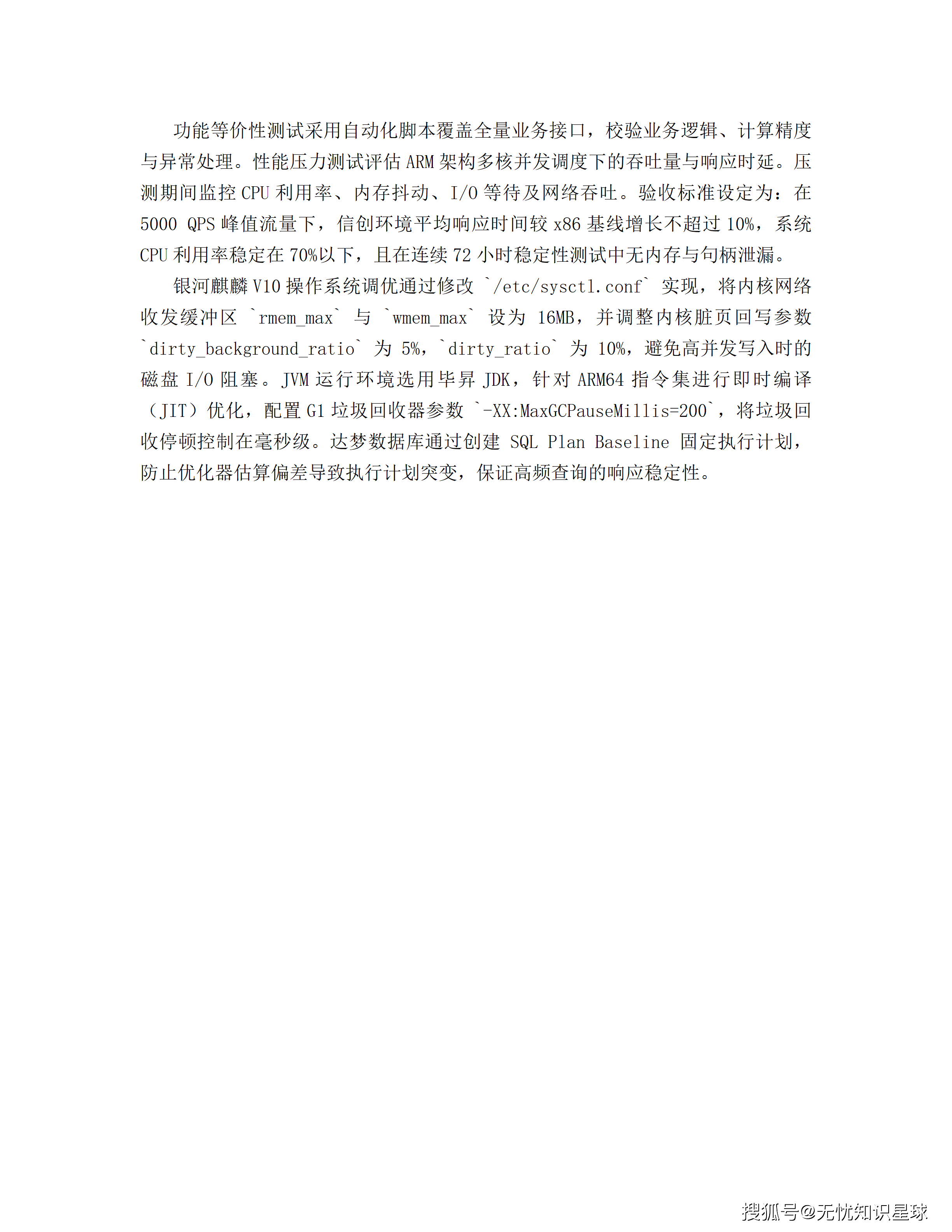

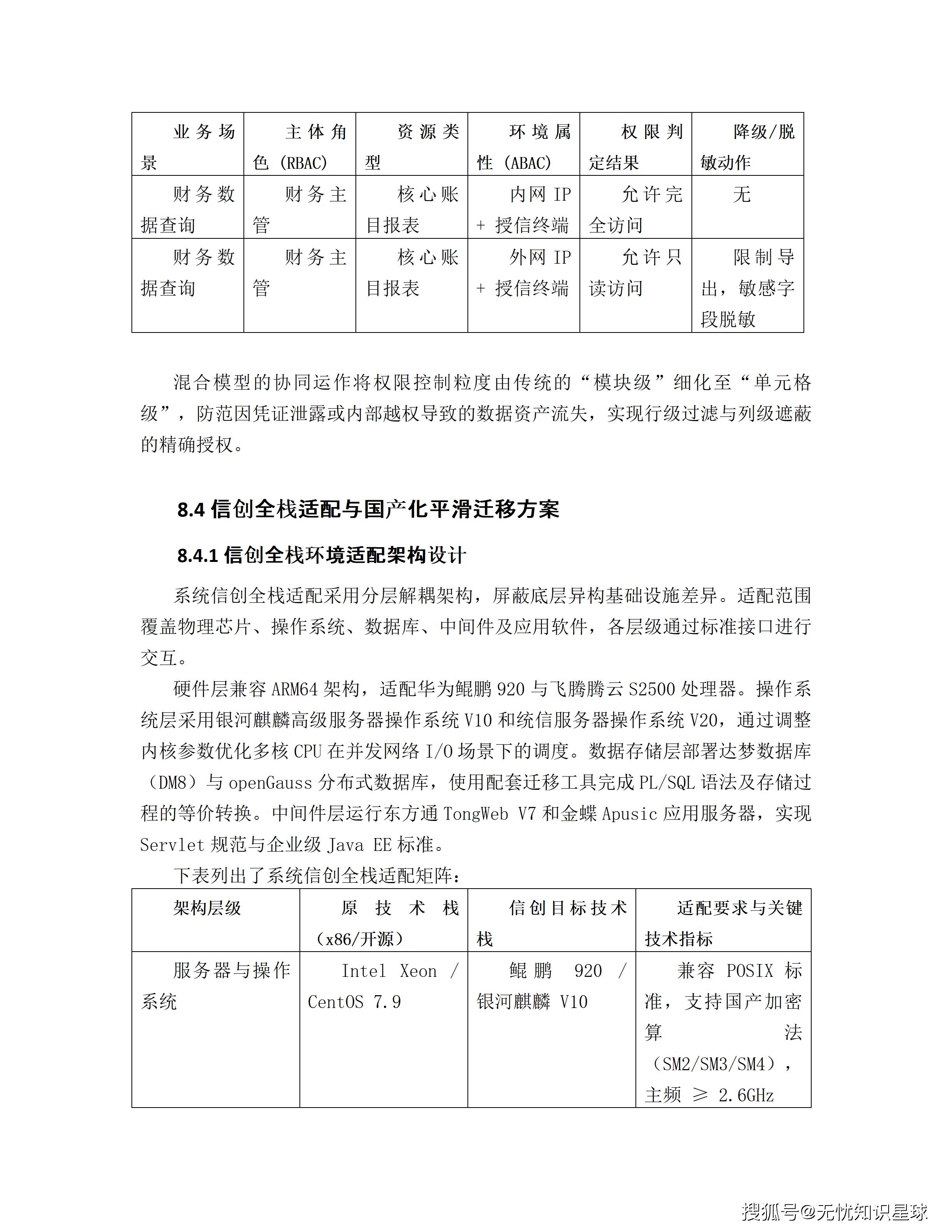

6.1 硬件与操作系统适配

• 芯片：海光3000/5000/7000系列（x86）+ 鲲鹏920系列（ARM64）混合部署
• 多架构镜像：Docker Buildx统一输出amd64+arm64双架构容器镜像
• 操作系统：银河麒麟V10 + 统信服务器操作系统UOS V20
• 内核调优：fs.file-max=2097152，net.core.somaxconn=32768

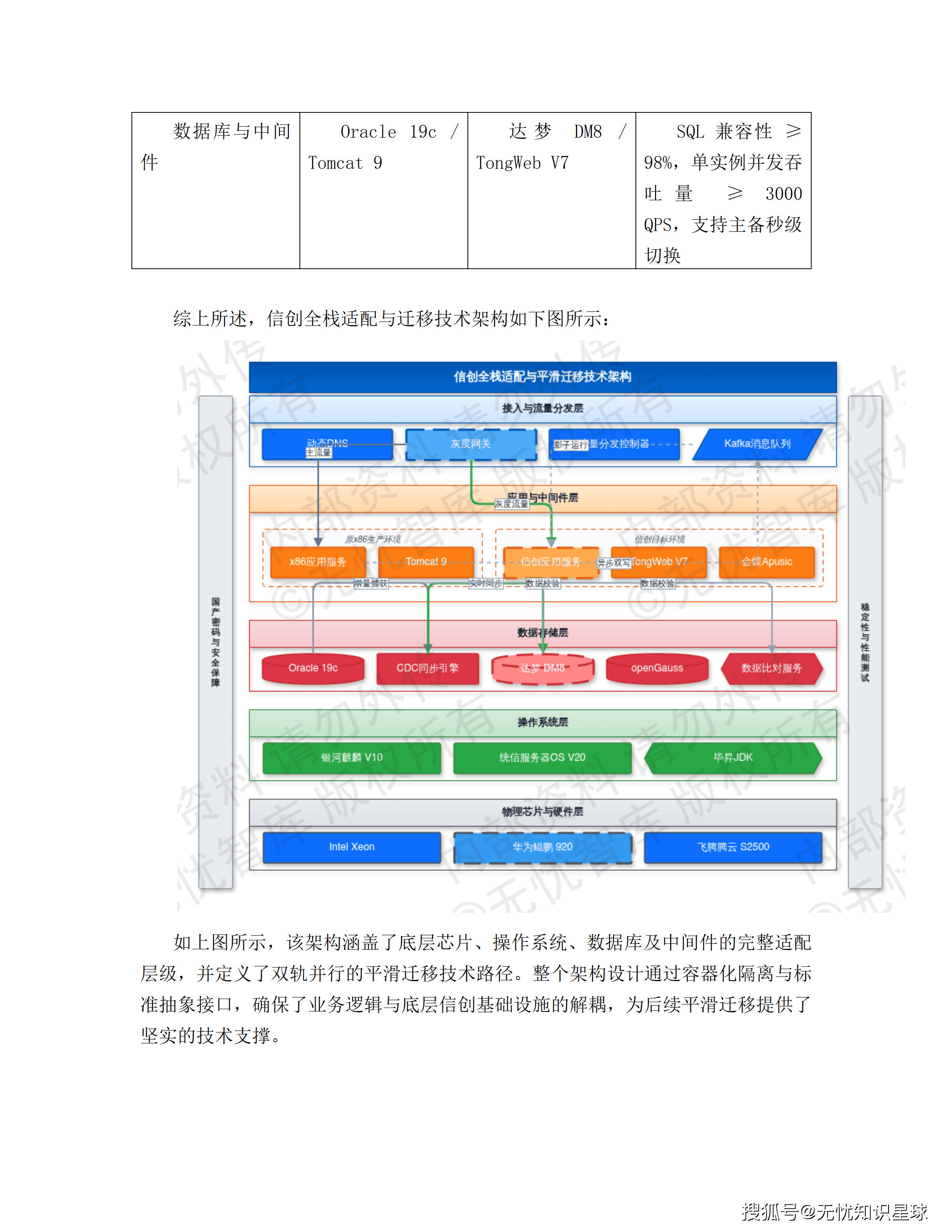

6.2 中间件与数据库国产化

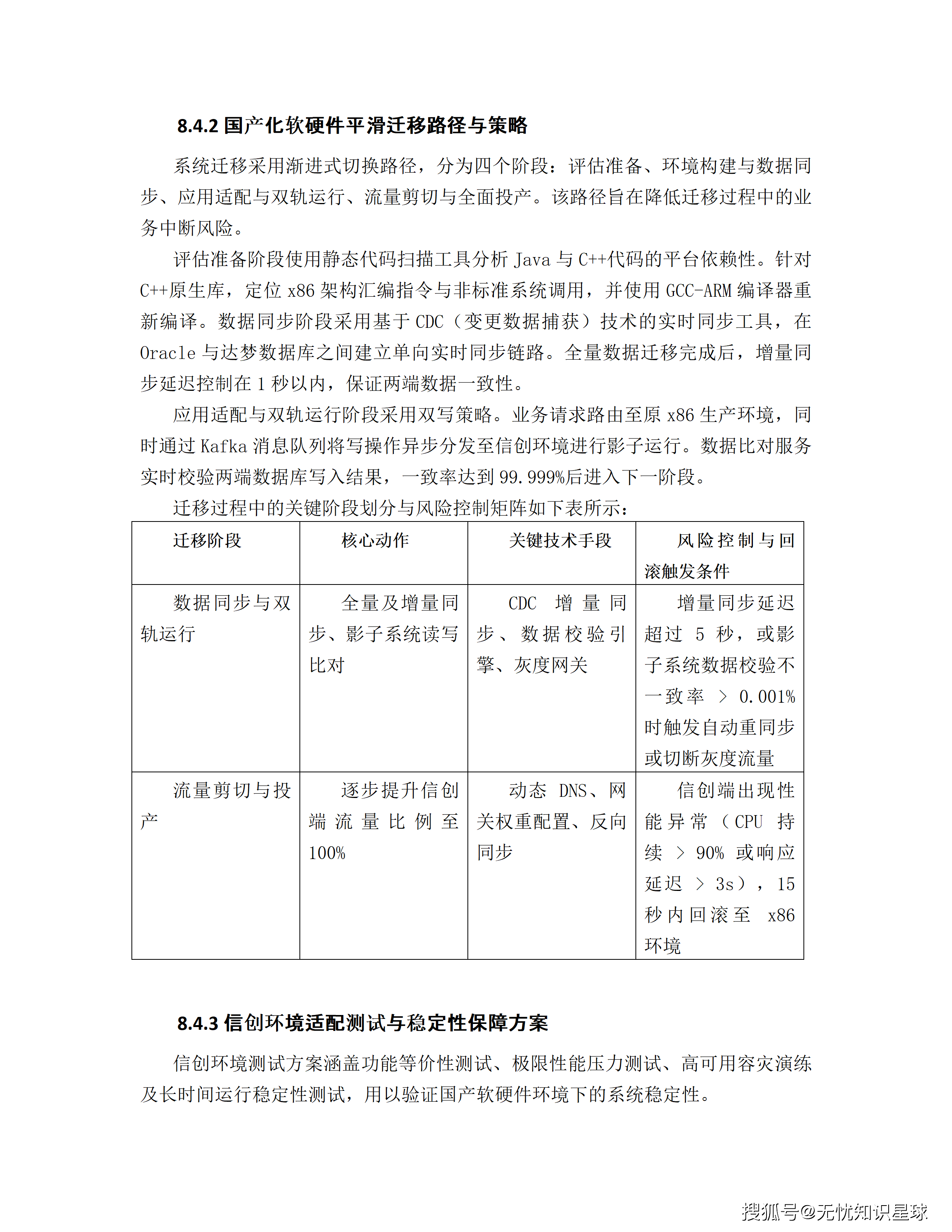

6.3 灰度切换三阶段策略

阶段一：国产JDK（毕昇JDK）环境编译 → 解决反射/安全加密适配

↓

阶段二：引入10%测试流量至信创集群 → 14天压测与功能核验

↓

阶段三：30% → 50% → 100%流量切换（基于用户ID哈希分流）

确认CPU/内存/错误率指标优于基线 → 非信创集群平滑下线

数据同步安全保障：双向复制期间配置基于特定标识符的过滤规则，防止数据回环；满足GB/T 20988-2007灾难恢复三级要求（RTO<30分钟，RPO<15分钟）。

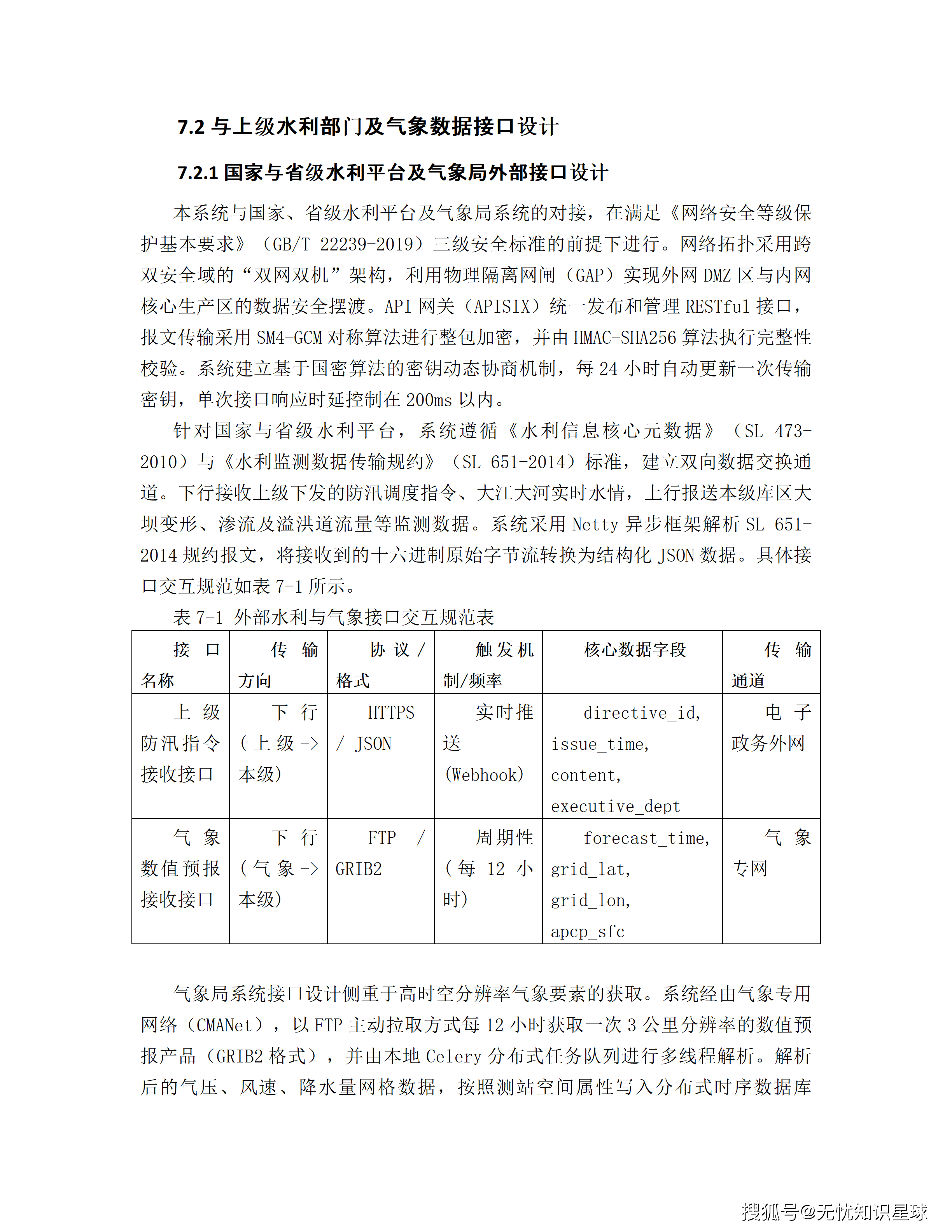

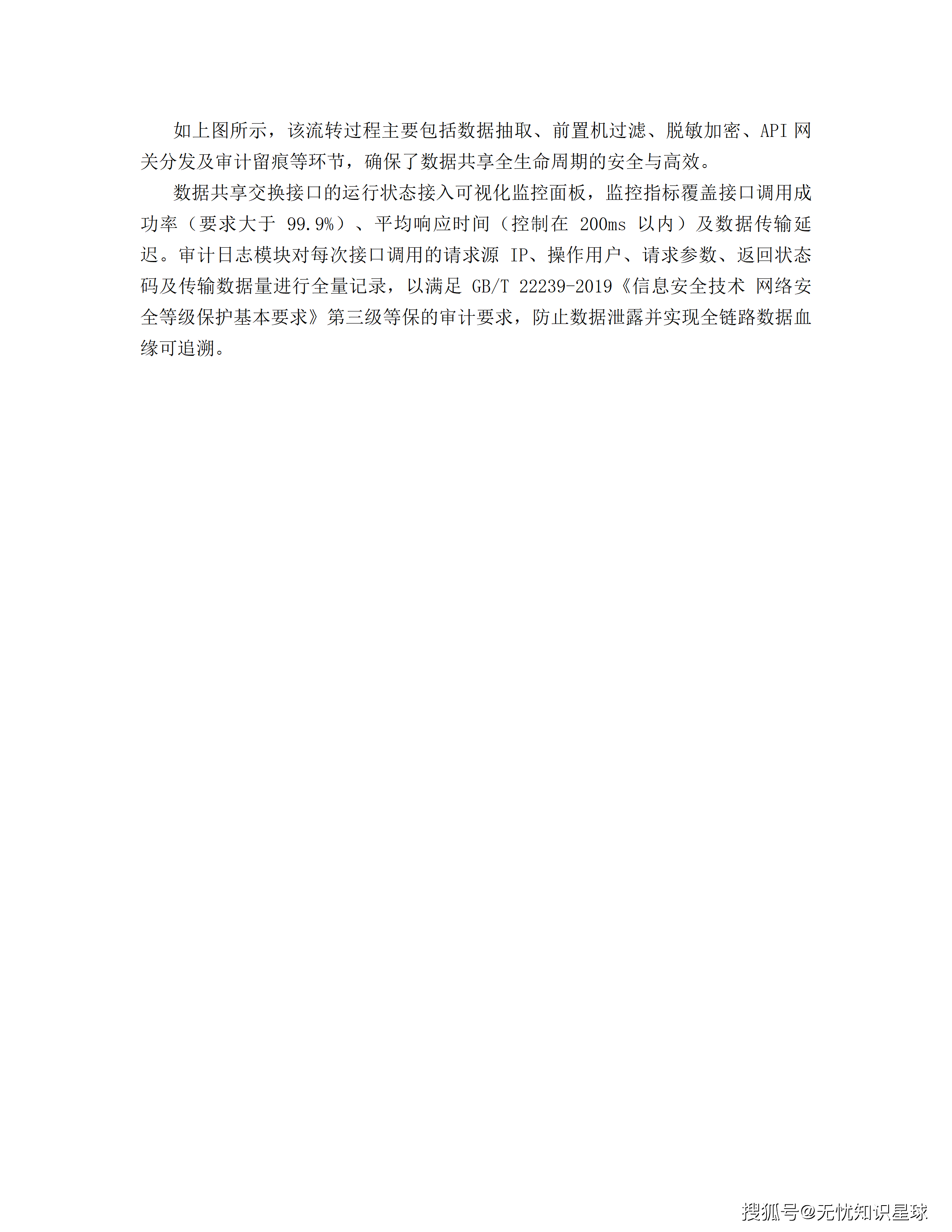

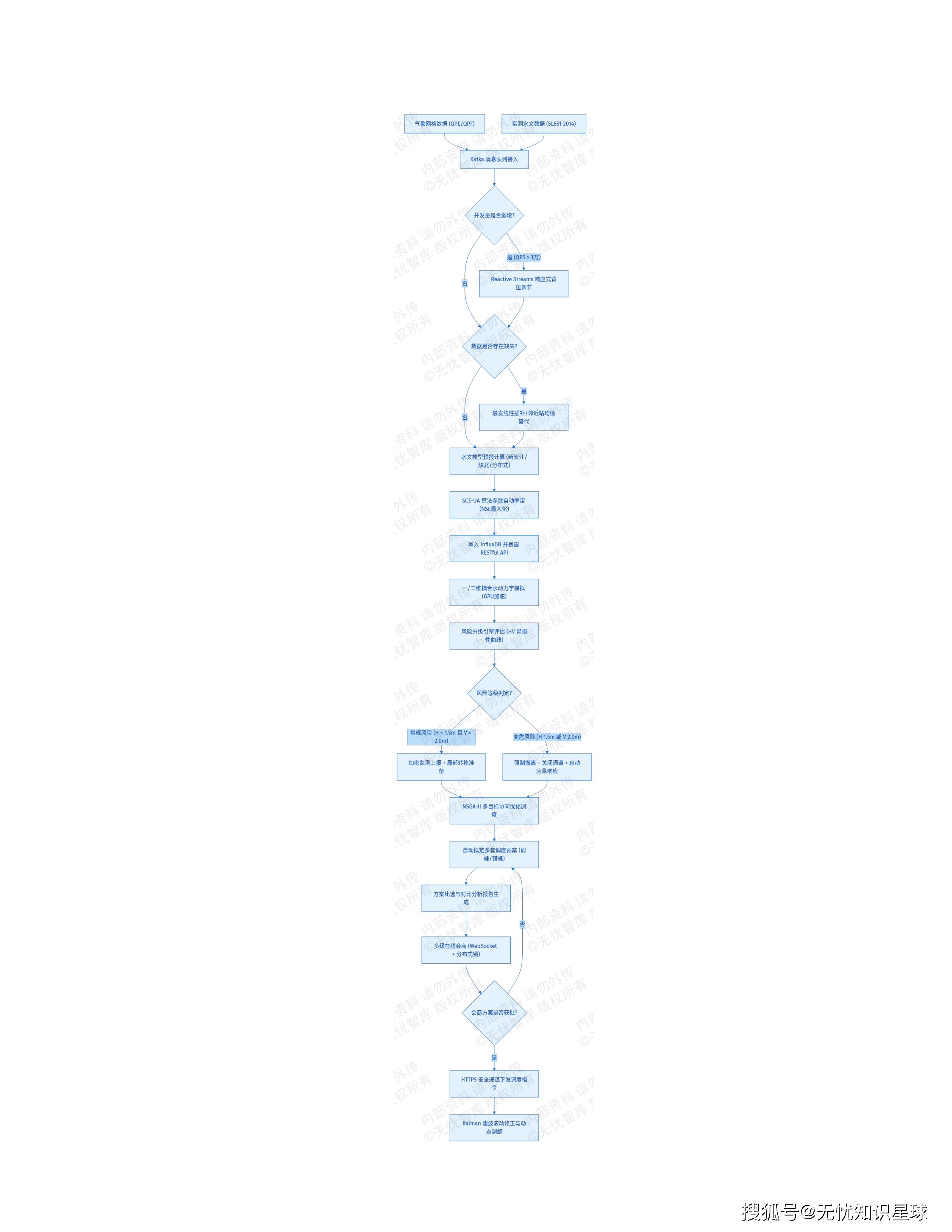

七、数据底座：多源异构数据接入的完整方案 {#7}

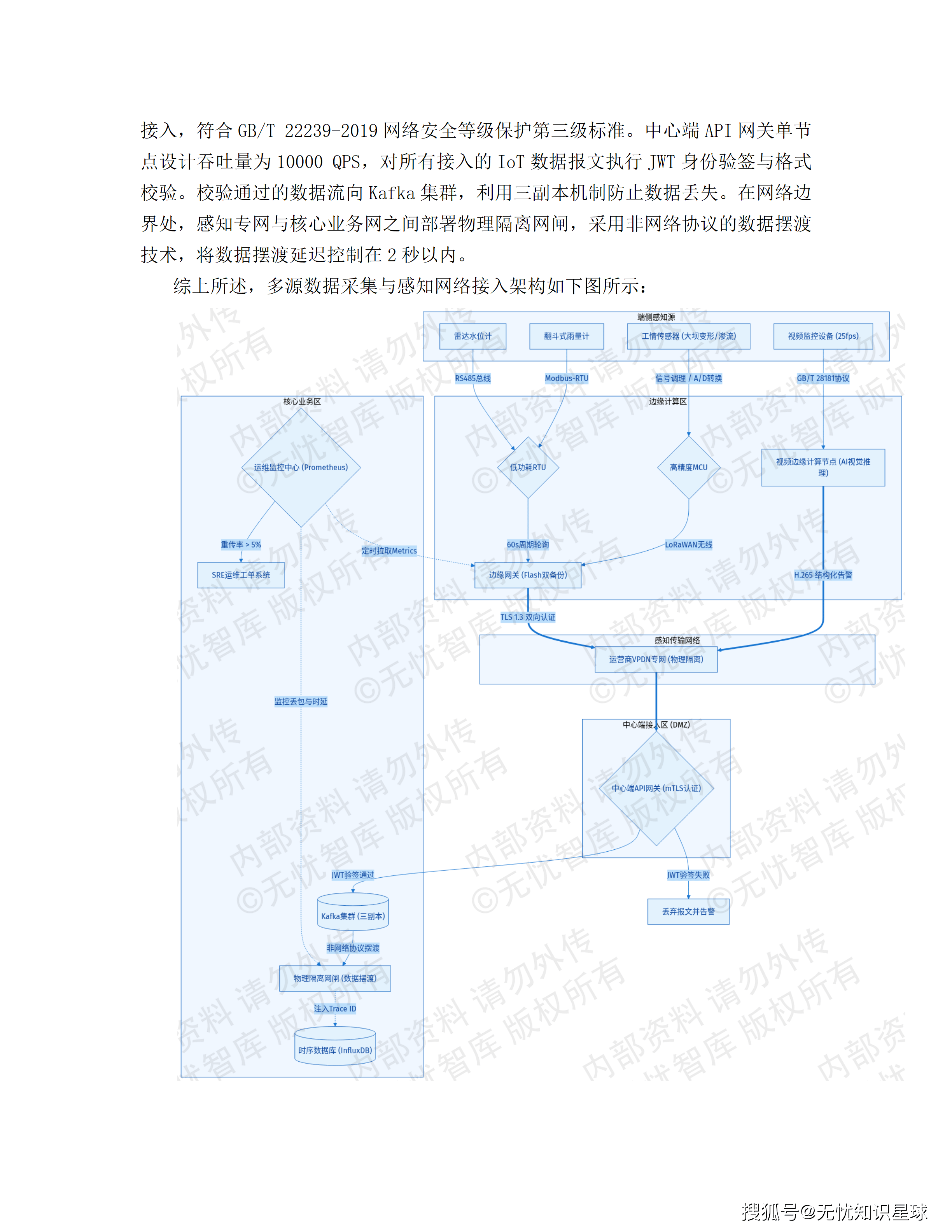

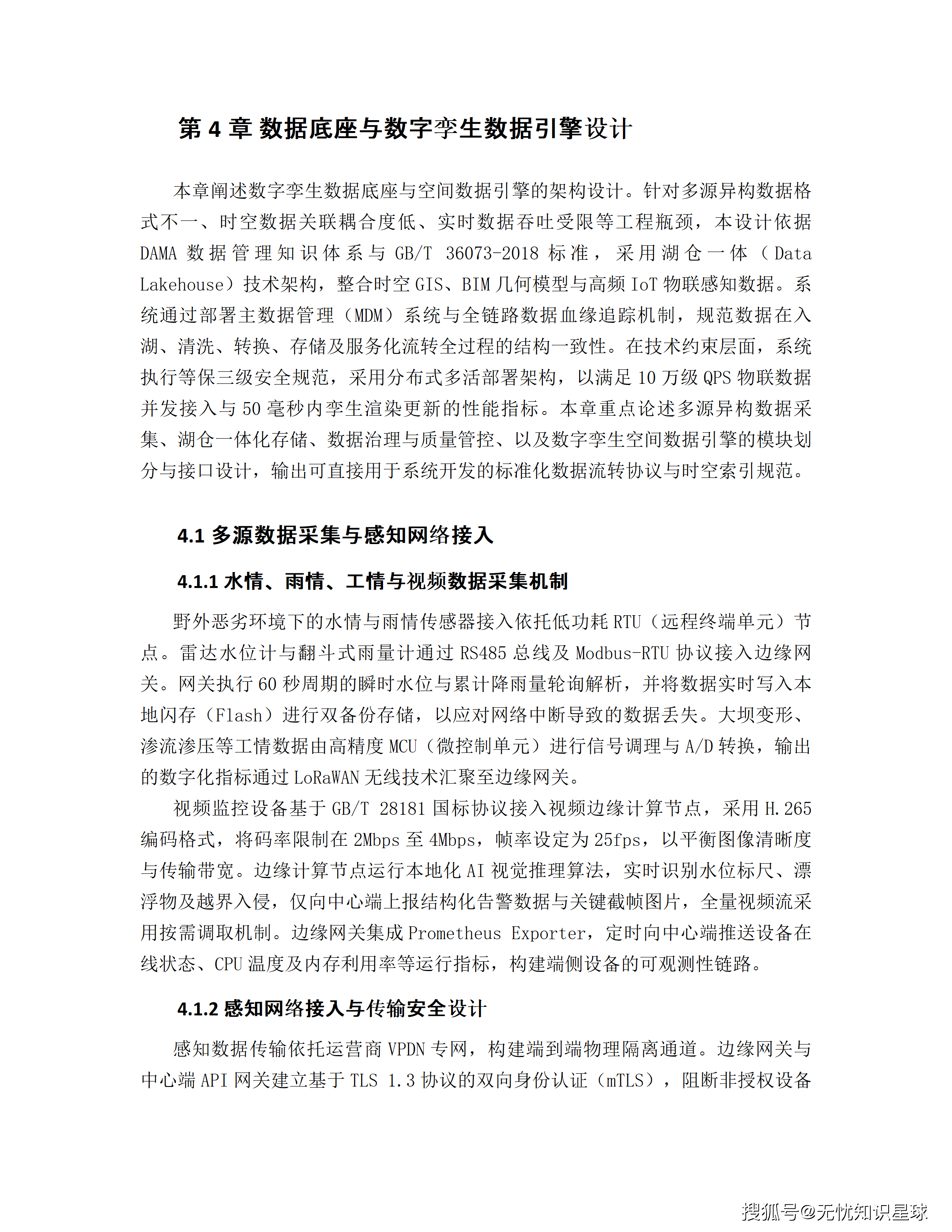

7.1 野外传感器接入技术

水情雨情采集：

• 雷达水位计 + 翻斗式雨量计 → RS485总线 → Modbus-RTU协议 → 边缘网关
• 采集周期：60秒轮询，数据写入本地闪存双备份
• 网络中断容忍：断网期间本地缓存，恢复后自动补传

工情数据采集（大坝变形/渗流渗压）：

• 高精度MCU信号调理 + A/D转换 → LoRaWAN无线技术 → 边缘网关

视频监控接入：

• GB/T 28181国标协议 + H.265编码（码率2-4Mbps，25fps）
• 边缘AI推理：实时识别水位标尺、漂浮物、越界入侵
• 仅上报结构化告警数据+关键截帧，全量视频流按需调取（大幅降低带宽压力）

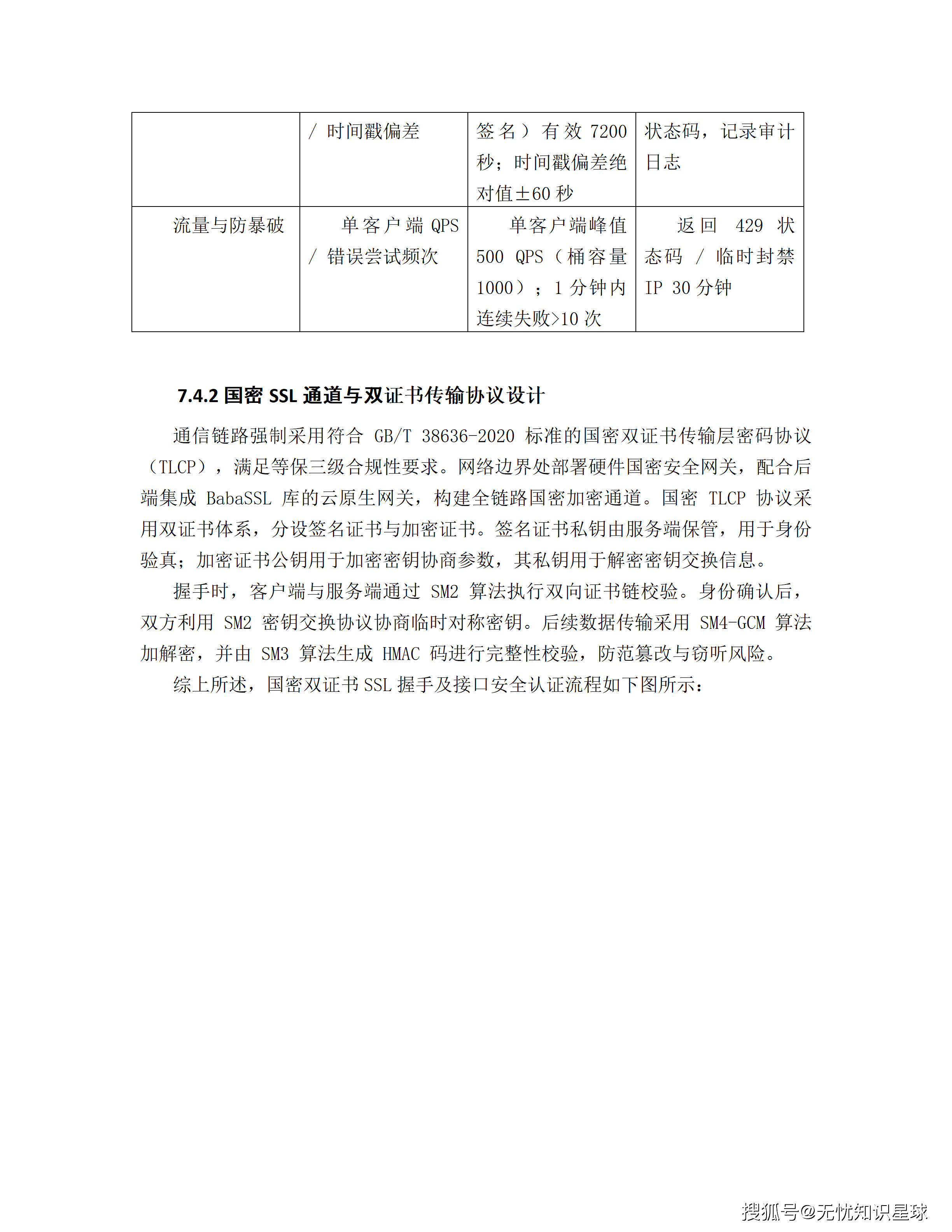

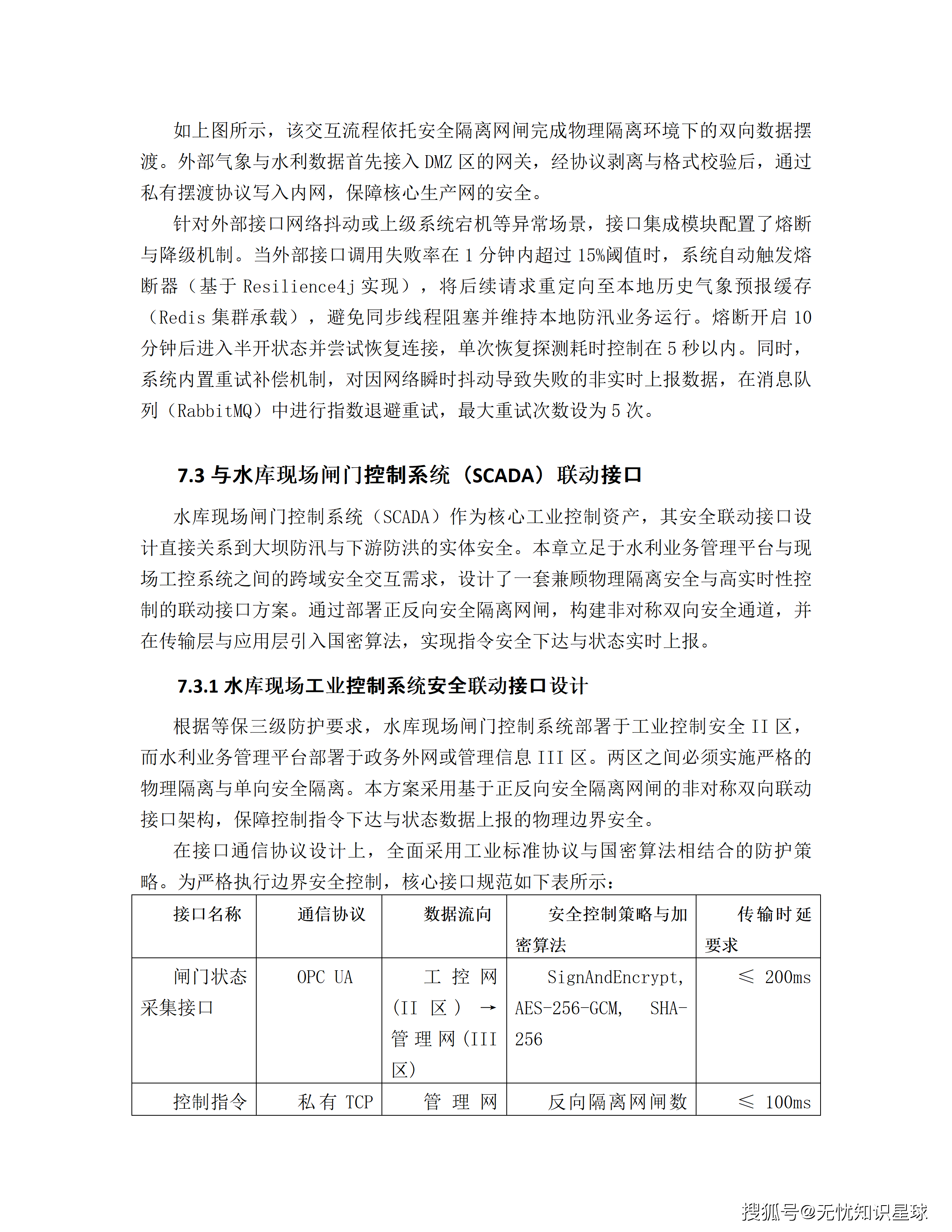

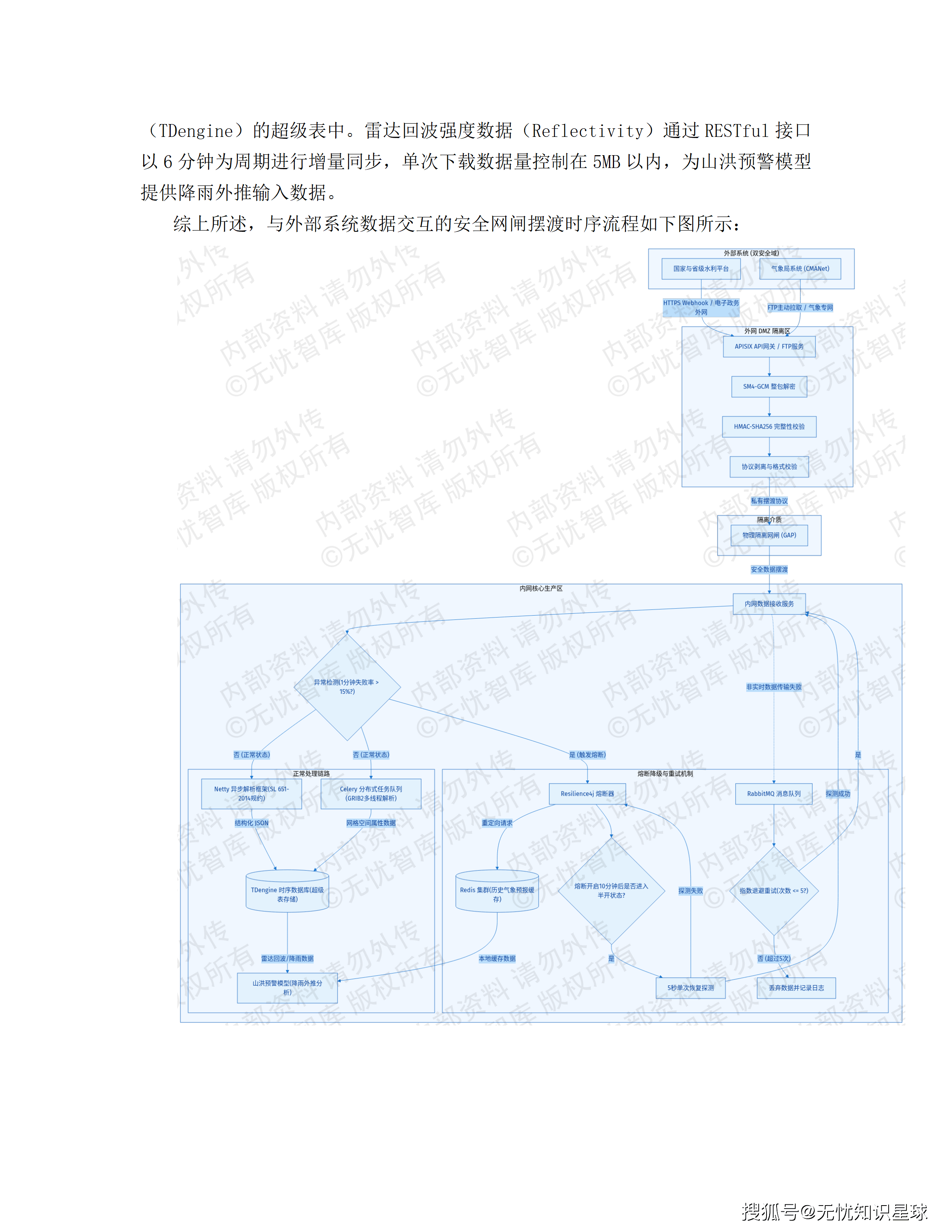

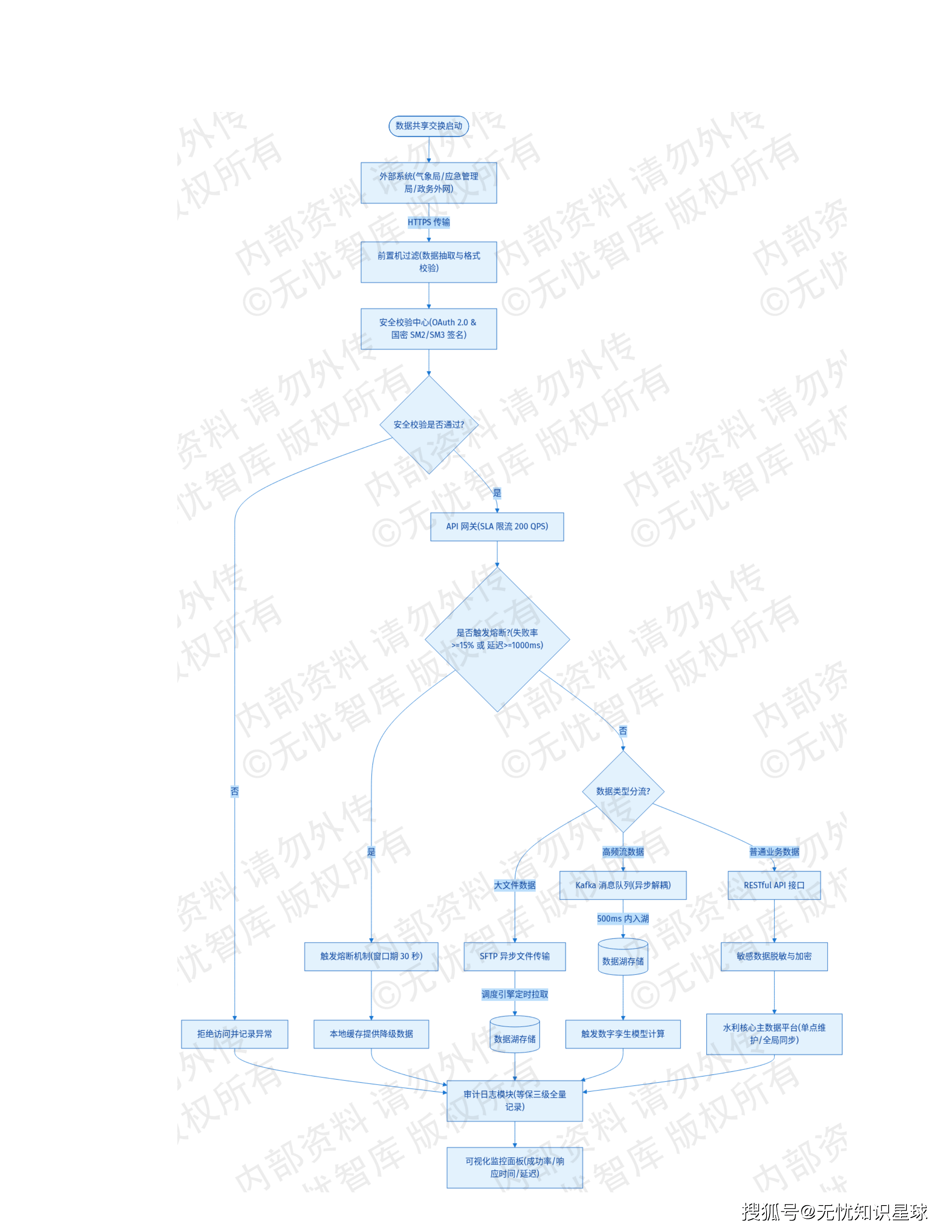

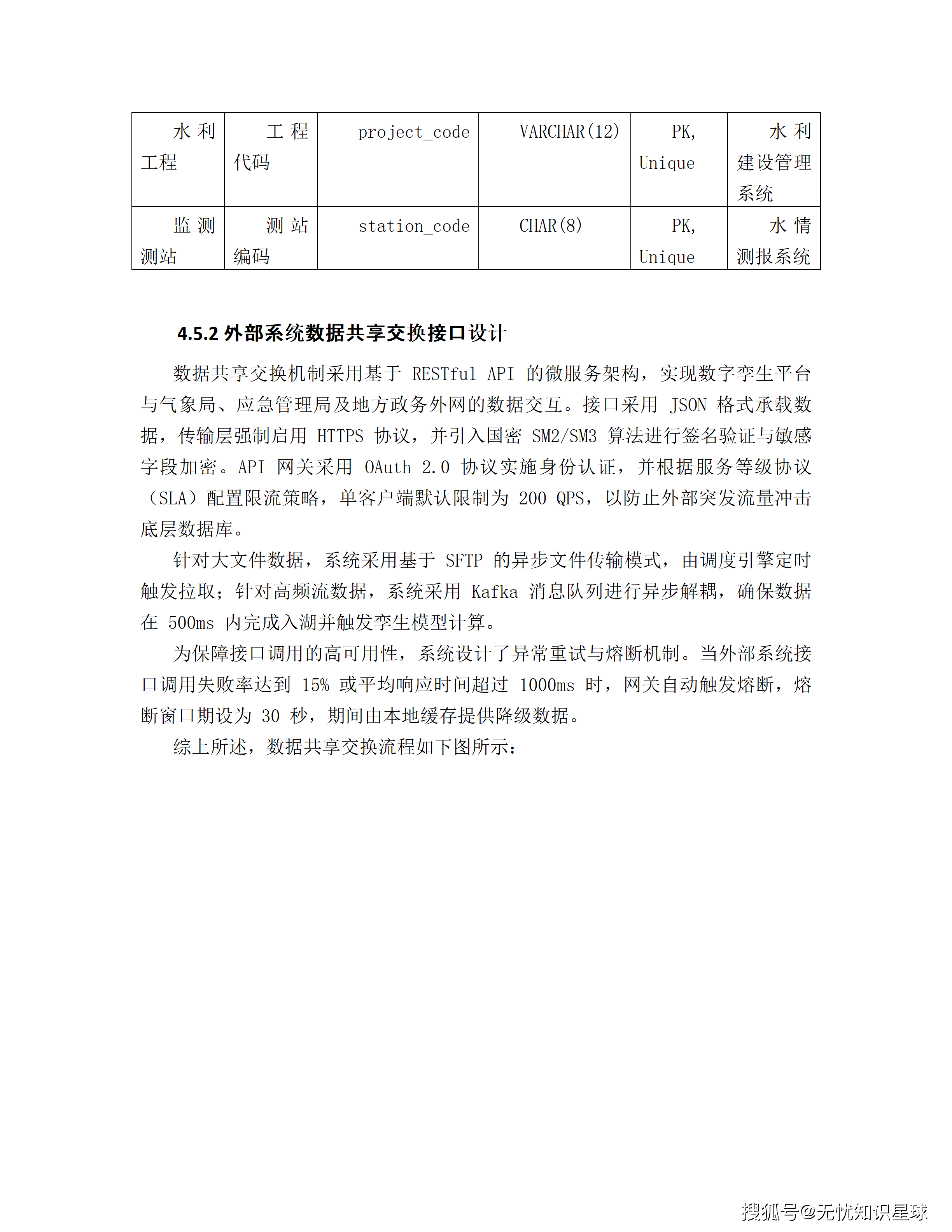

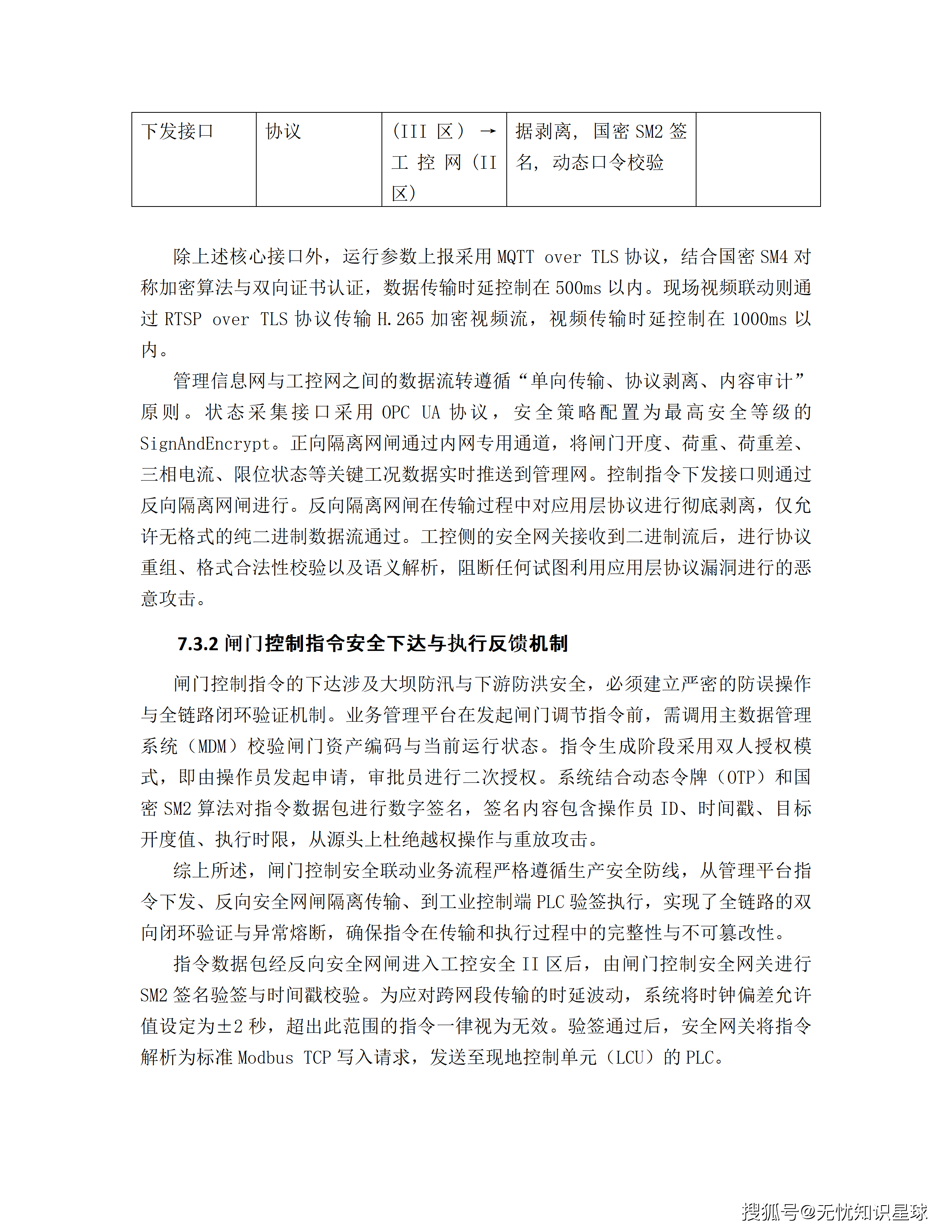

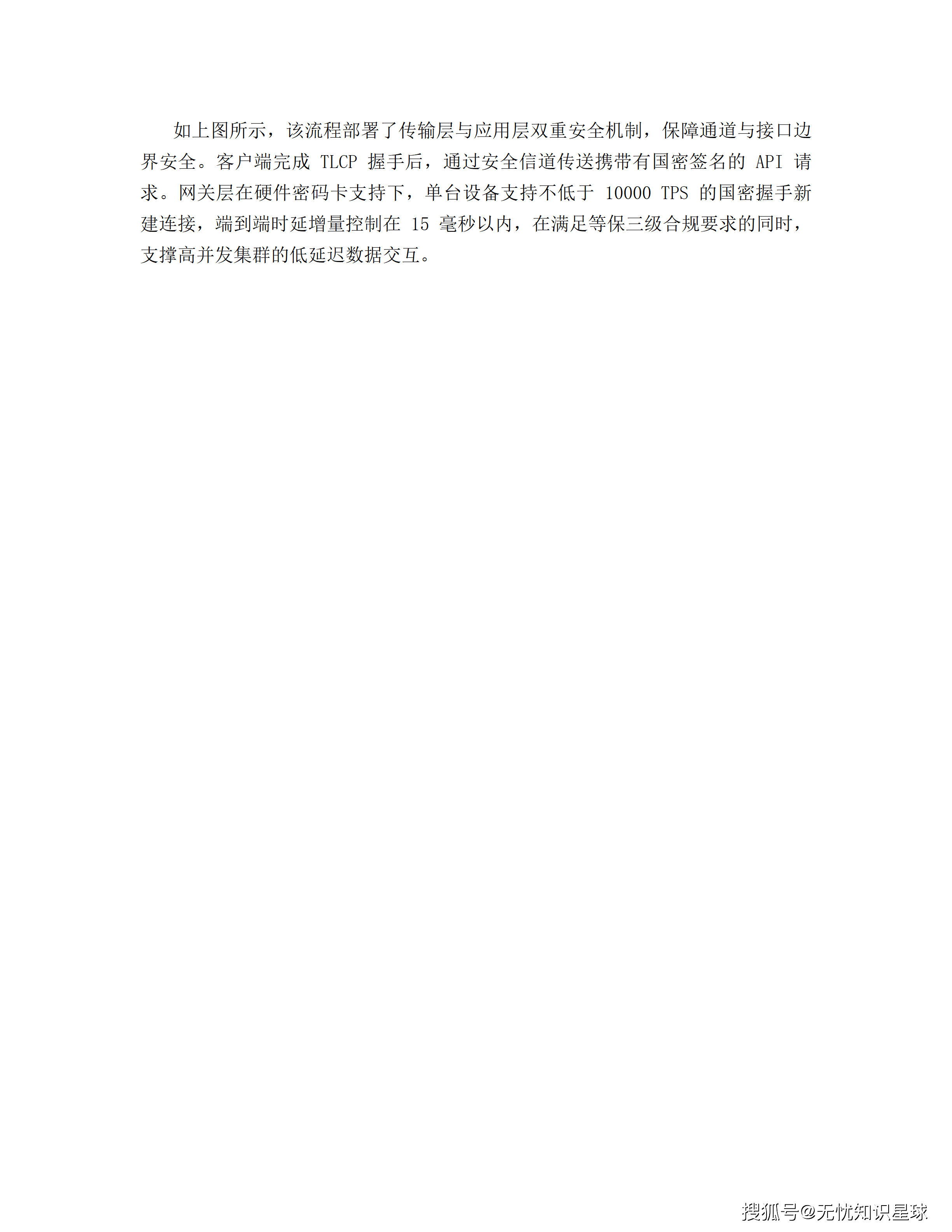

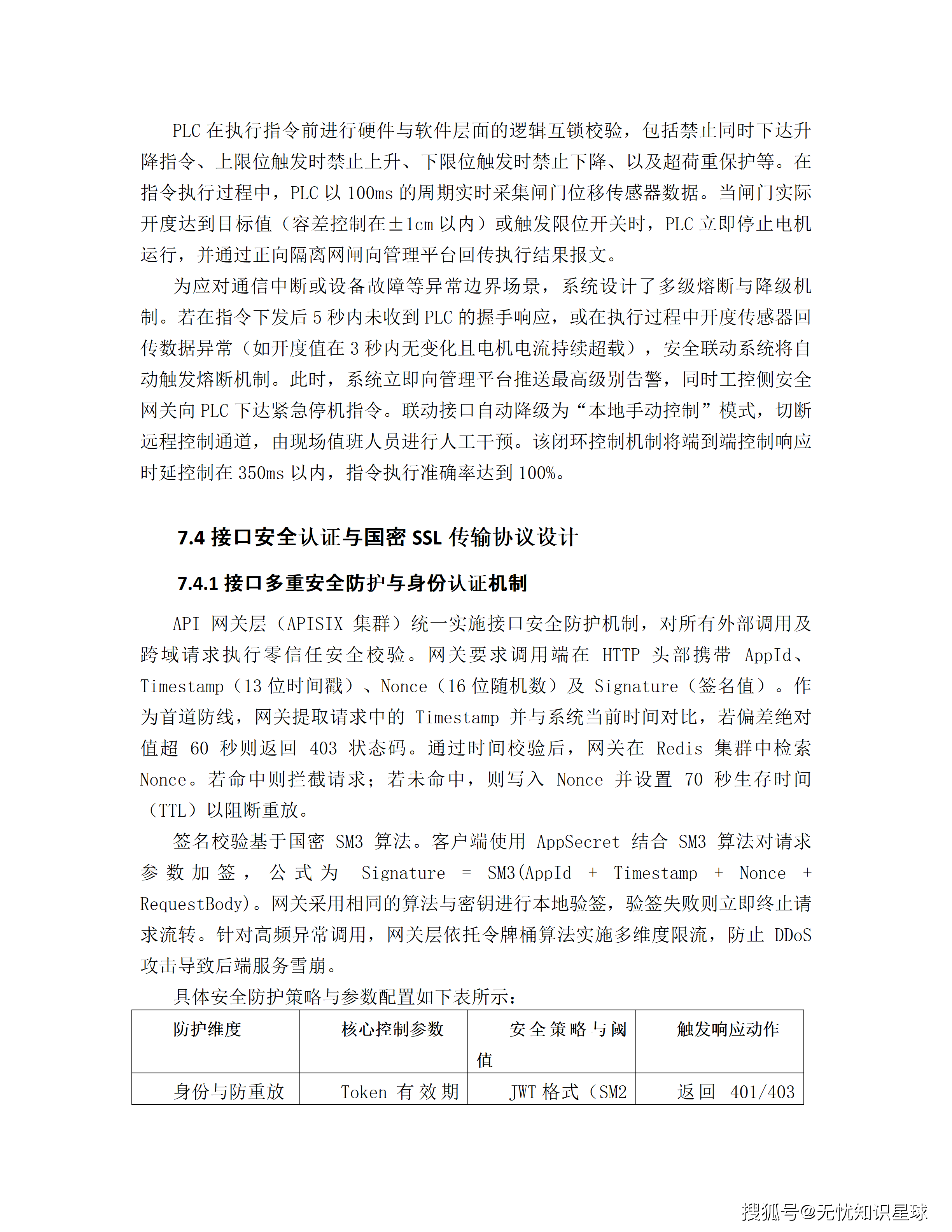

7.2 传输安全设计

• 依托运营商VPDN专网，端到端物理隔离通道
• TLS 1.3双向认证（mTLS），阻断非授权设备接入
• API网关单节点10000 QPS，JWT身份验签 + 格式校验
• 物理隔离网闸：感知专网与核心业务网之间，数据摆渡延迟<2秒

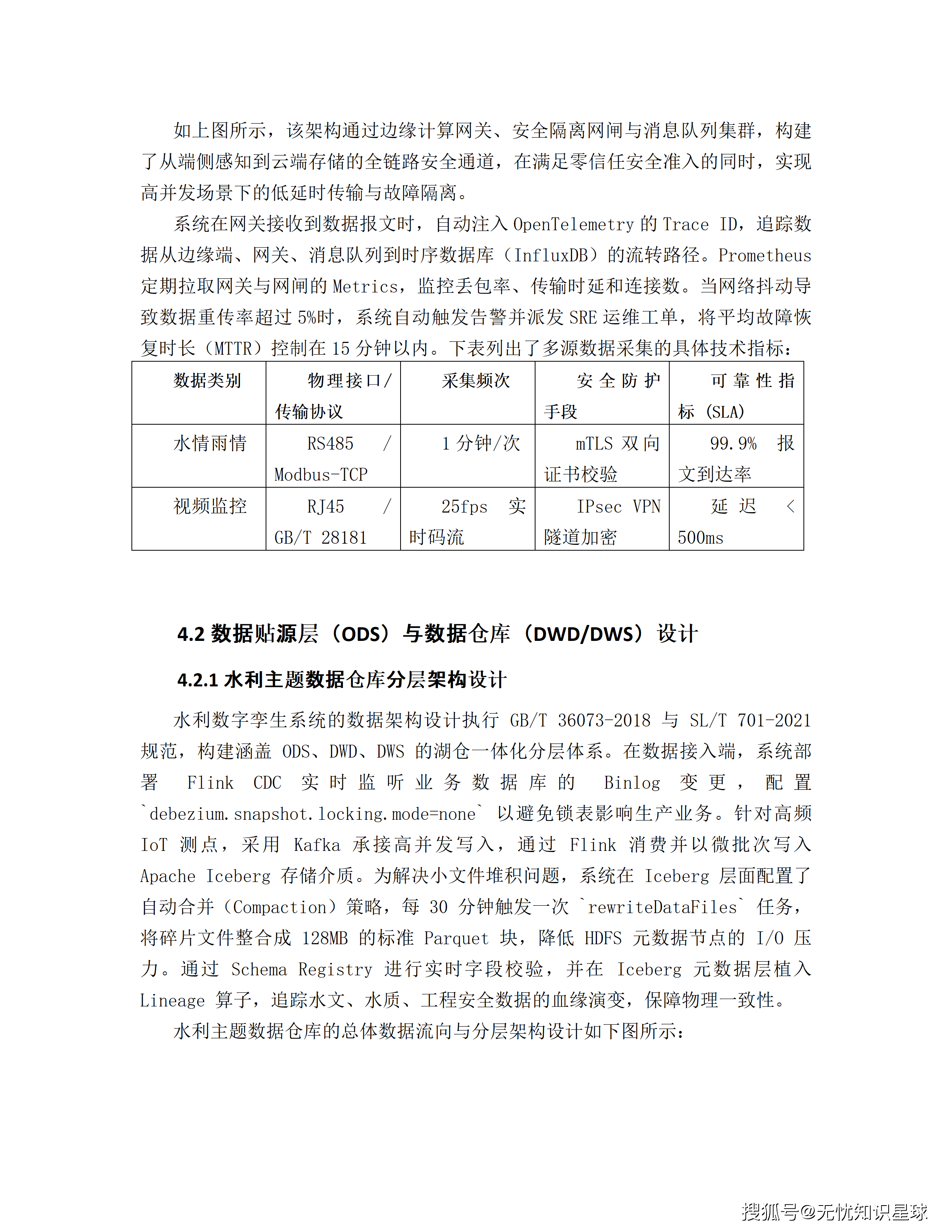

7.3 数据采集指标

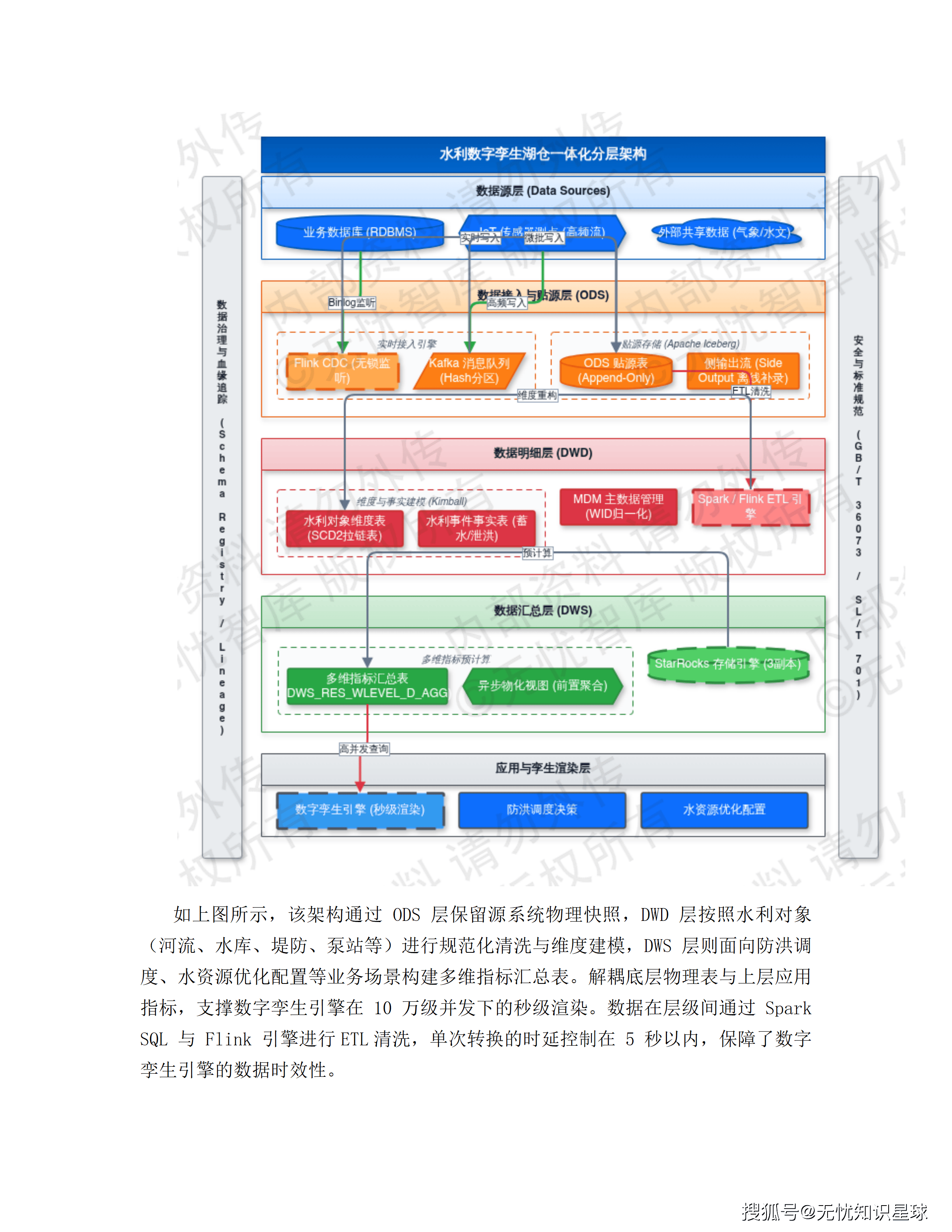

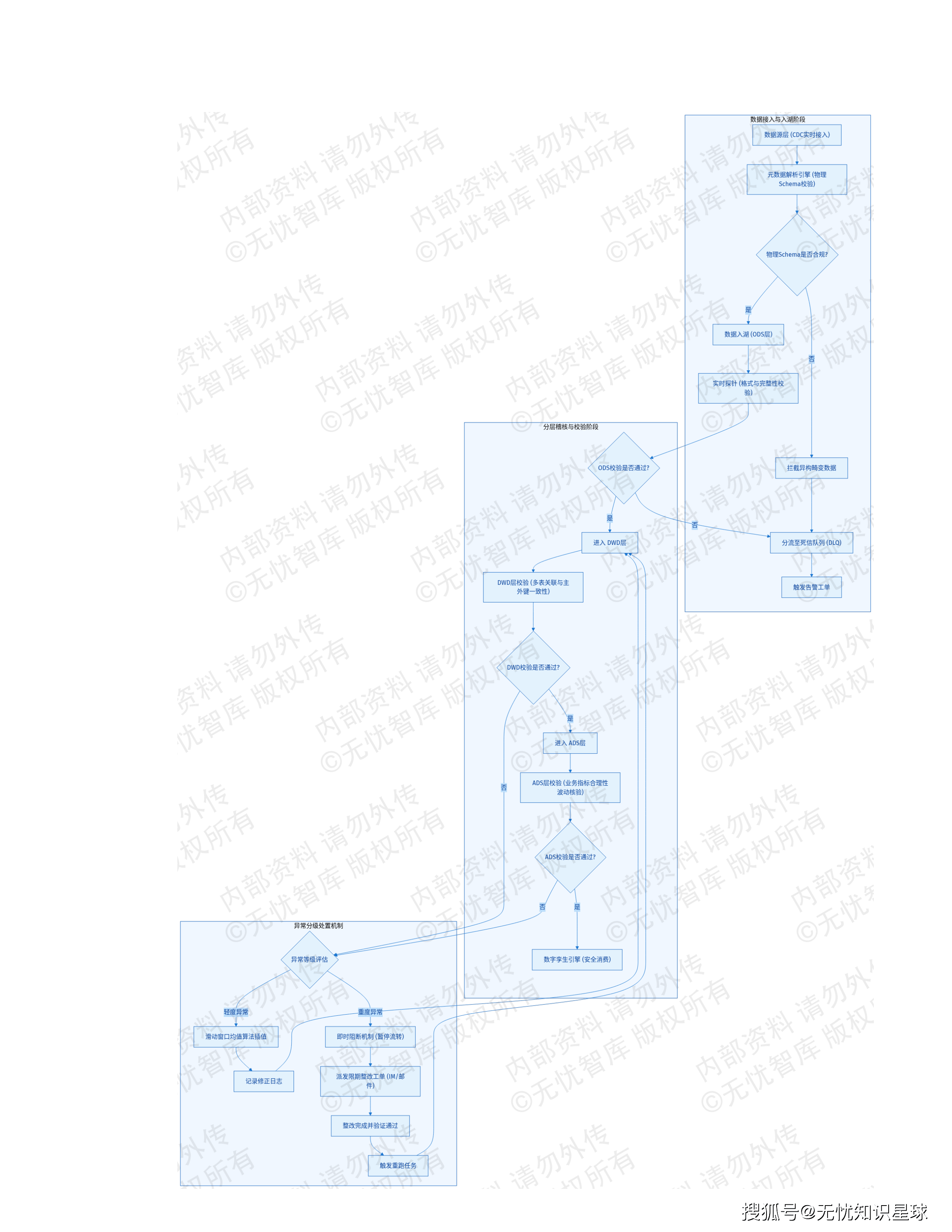

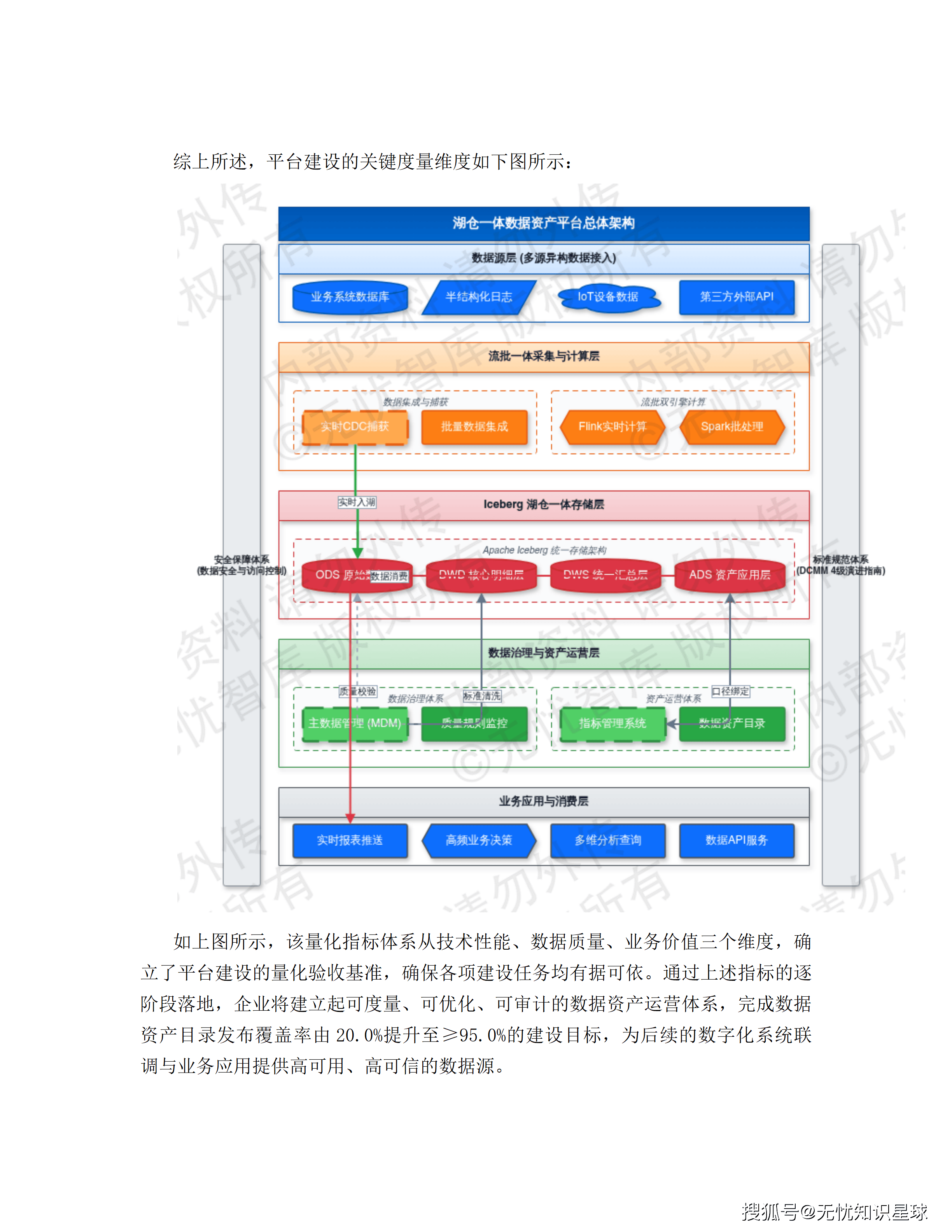

八、湖仓一体分层架构：ODS→DWD→DWS水利主题建模 {#8}

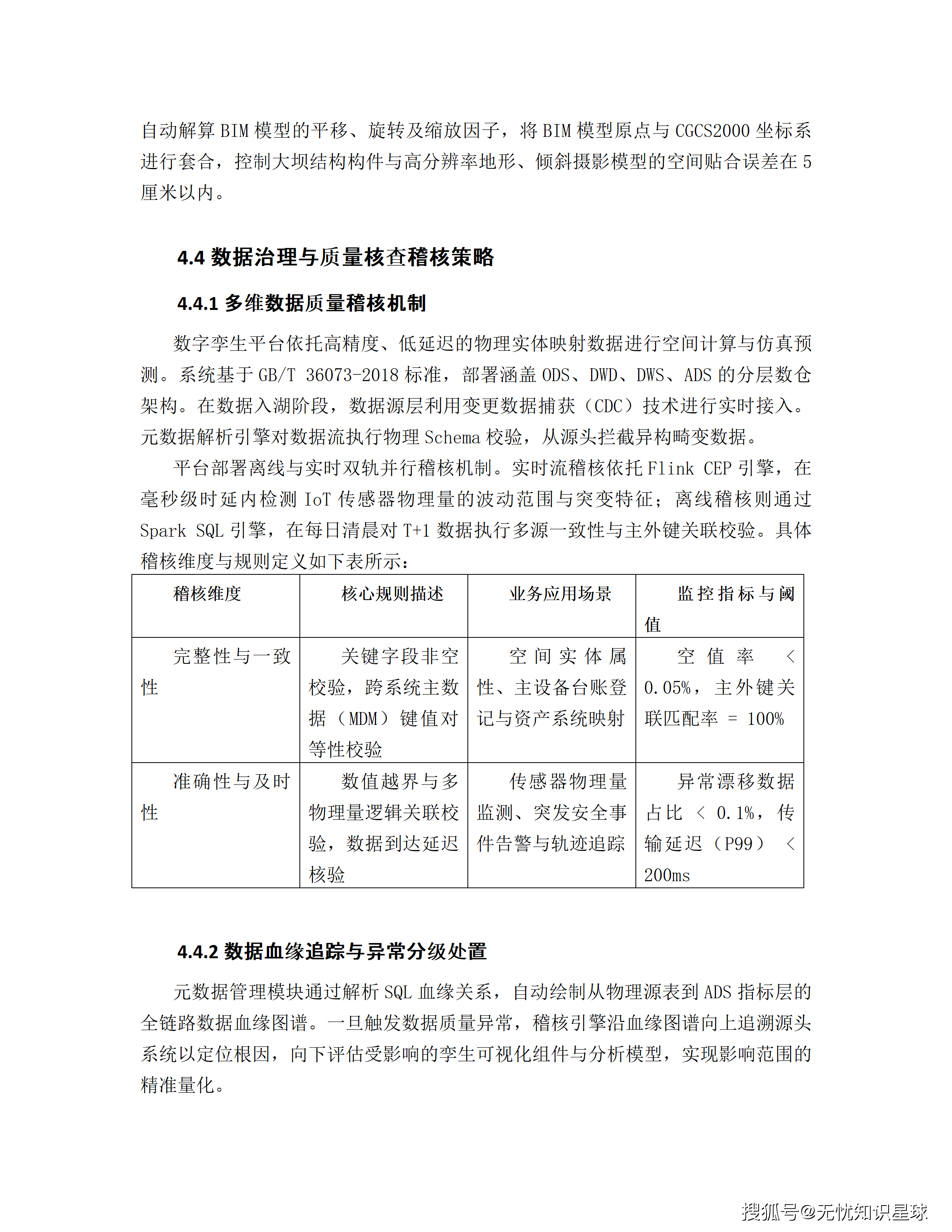

水利数字孪生系统的数据架构遵循GB/T 36073-2018 与SL/T 701-2021规范，构建完整的湖仓一体分层体系。

8.1 ODS层：高保真贴源设计

Flink CDC实时监听业务数据库Binlog变更，配置debezium.snapshot.locking.mode=none避免锁表：

• 高频IoT测点：Kafka承接高并发写入 → Flink微批次写入Apache Iceberg存储
• 小文件问题解决：每30分钟触发一次rewriteDataFiles任务，碎片整合为128MB标准Parquet块
• Schema Registry：实时字段校验，植入Lineage算子追踪数据血缘
• 命名规范：ODS_源系统简称源表名F/I（F=全量，I=增量）

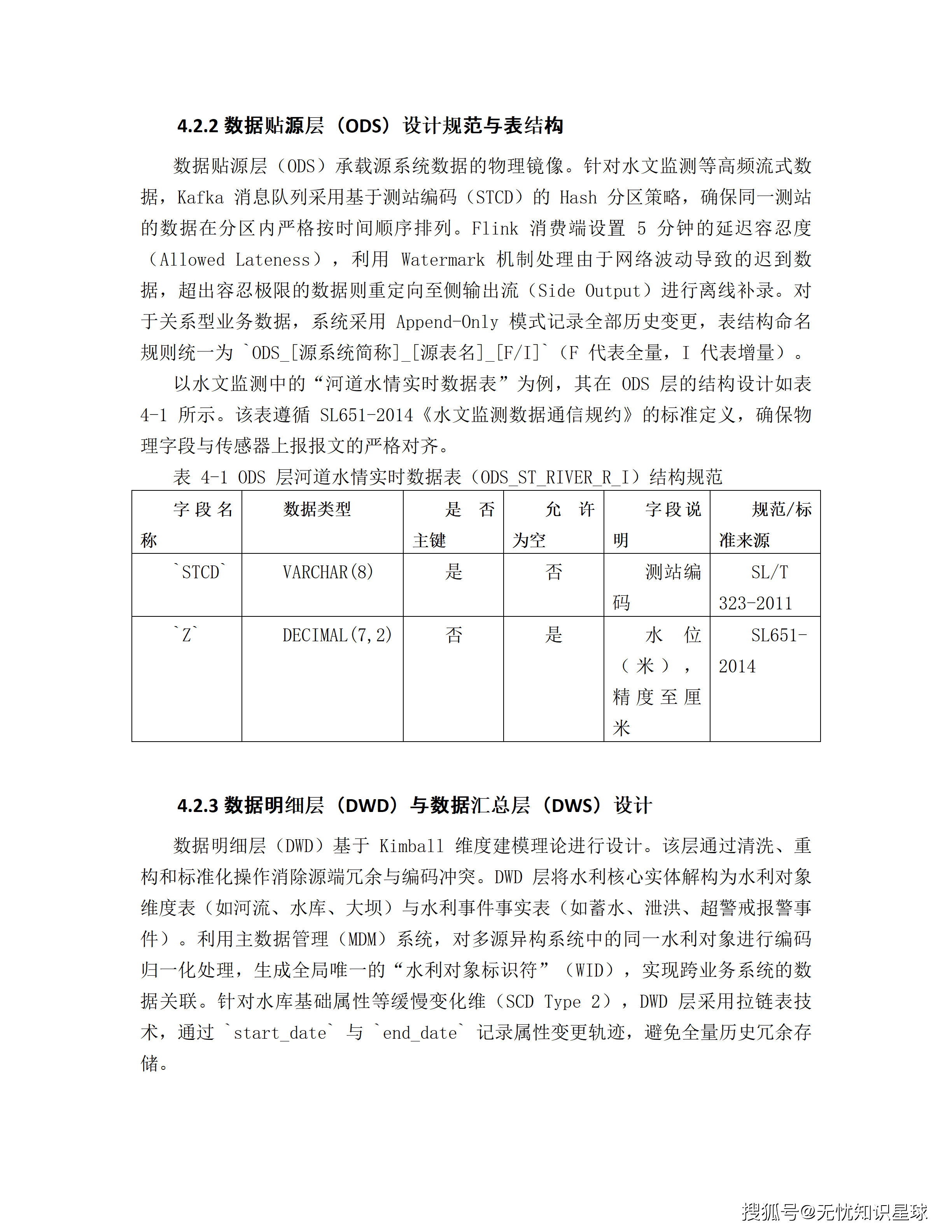

核心表示例 --- 河道水情实时数据表（ODS_ST_RIVER_R_I）：

8.2 DWD层：Kimball维度建模

• 基于Kimball维度建模理论，将水利核心实体解构为维度表（河流/水库/大坝）与事实表（蓄水/泄洪/超警事件）

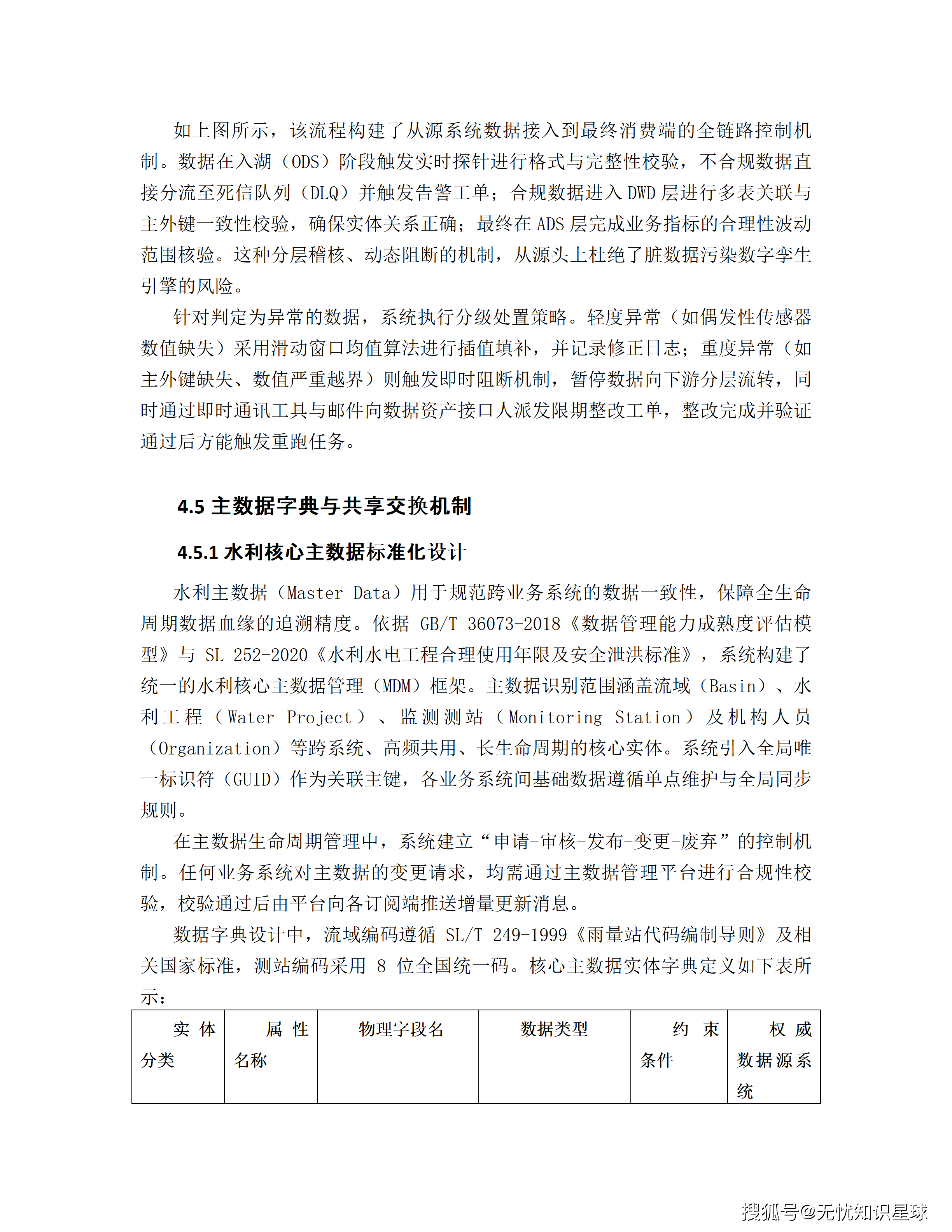

• MDM主数据管理：多源异构系统同一水利对象编码归一化 → 生成全局唯一"水利对象标识符"（WID）
• SCD Type 2拉链表：start_date+end_date记录水库基础属性变更轨迹，避免全量历史冗余

8.3 DWS层：StarRocks列式存储

• 汇总维度：空间（流域/水系/行政区划）× 时间（小时/日/月/年）× 业务主题（防洪/水资源/生态）
• 异步物化视图+前置聚合表 ：万亿级数据多维分析查询响应控制在500毫秒以内
• 分区分桶策略：按天分区（STAT_DATE）+按水库ID分桶（RES_ID），3副本，单节点并发2000 QPS

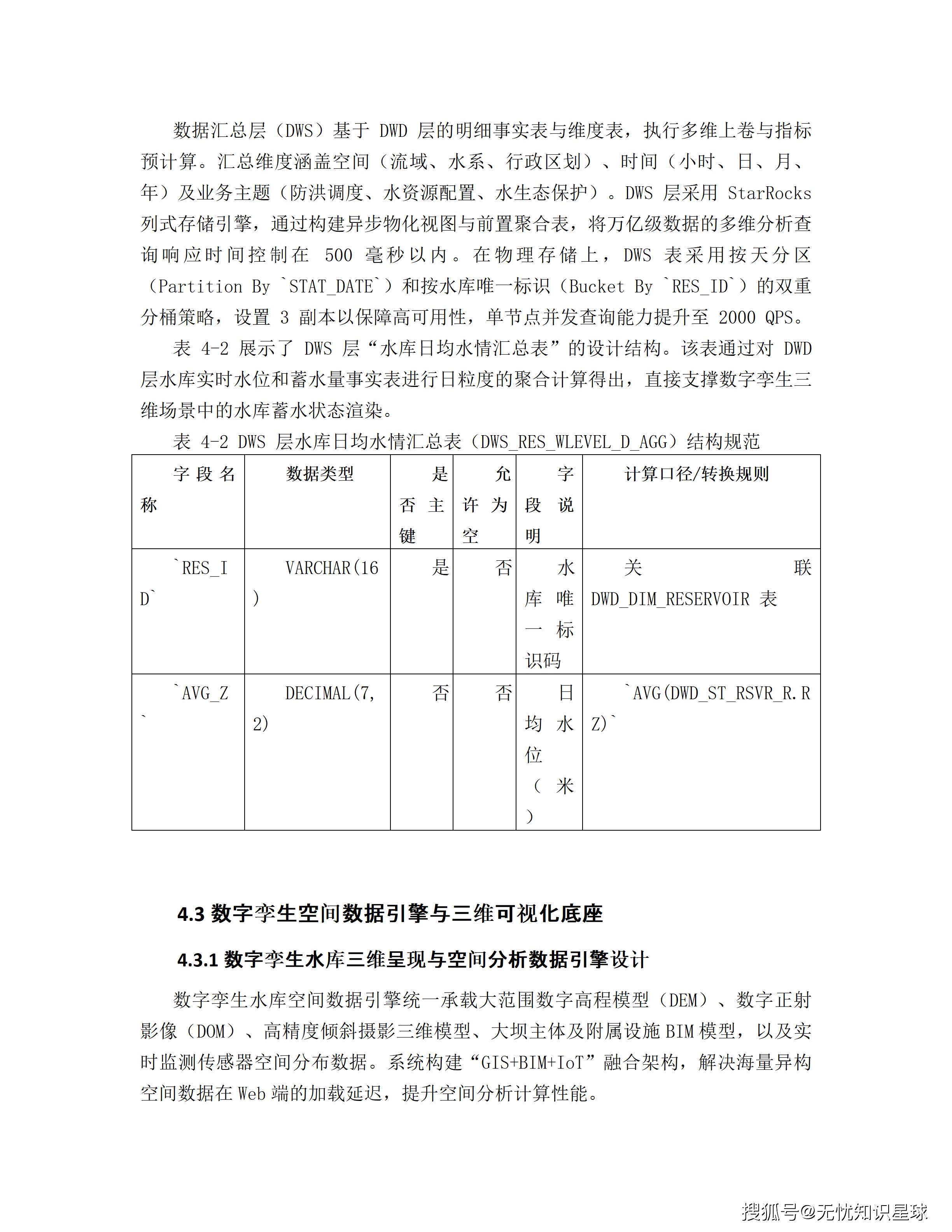

DWS层示例 --- 水库日均水情汇总表（DWS_RES_WLEVEL_D_AGG）：

九、数字孪生空间数据引擎：GIS+BIM+IoT三合一 {#9}

空间数据引擎是整个平台最具技术含量的组件，统一承载DEM高程模型、DOM正射影像、倾斜摄影三维模型、大坝BIM模型、IoT传感器空间分布数据。

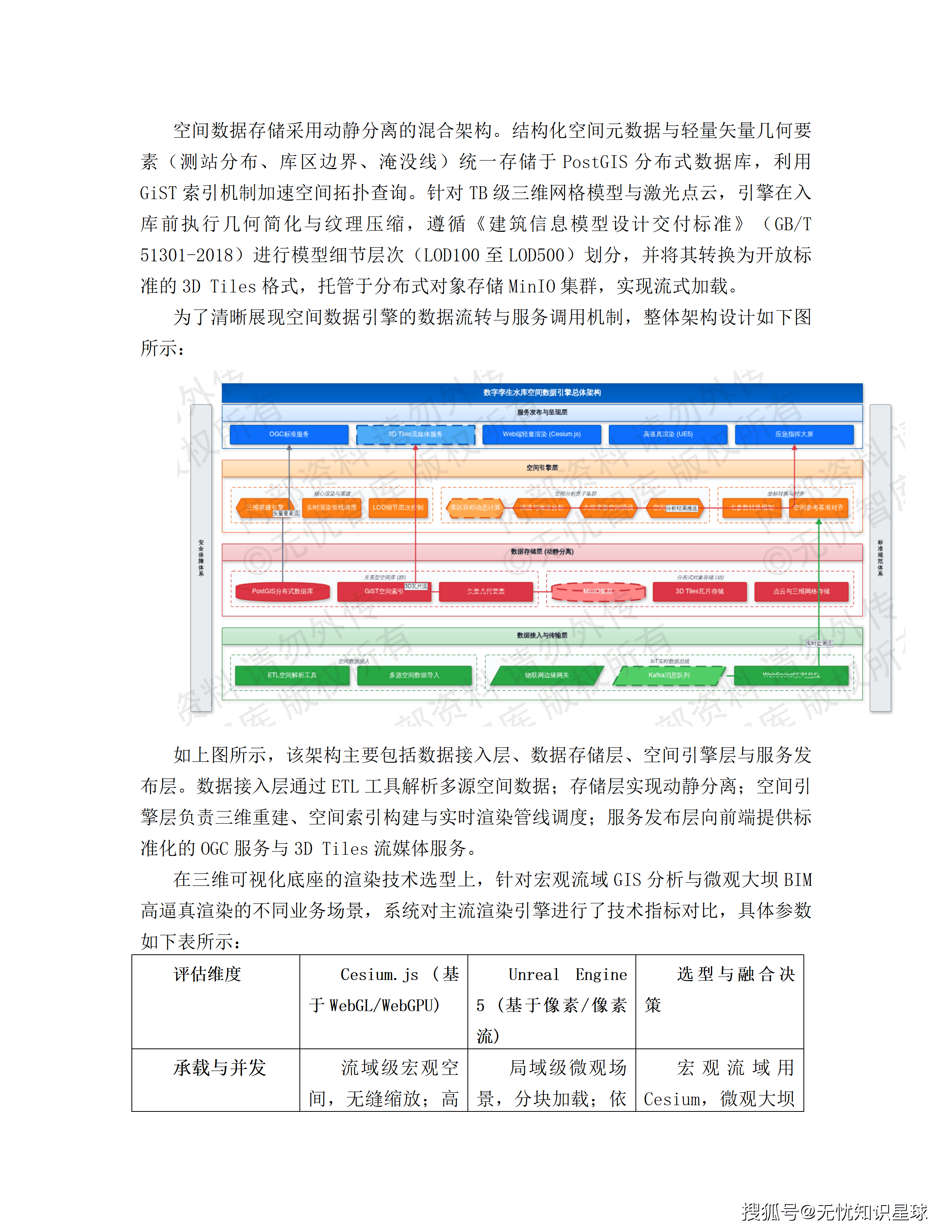

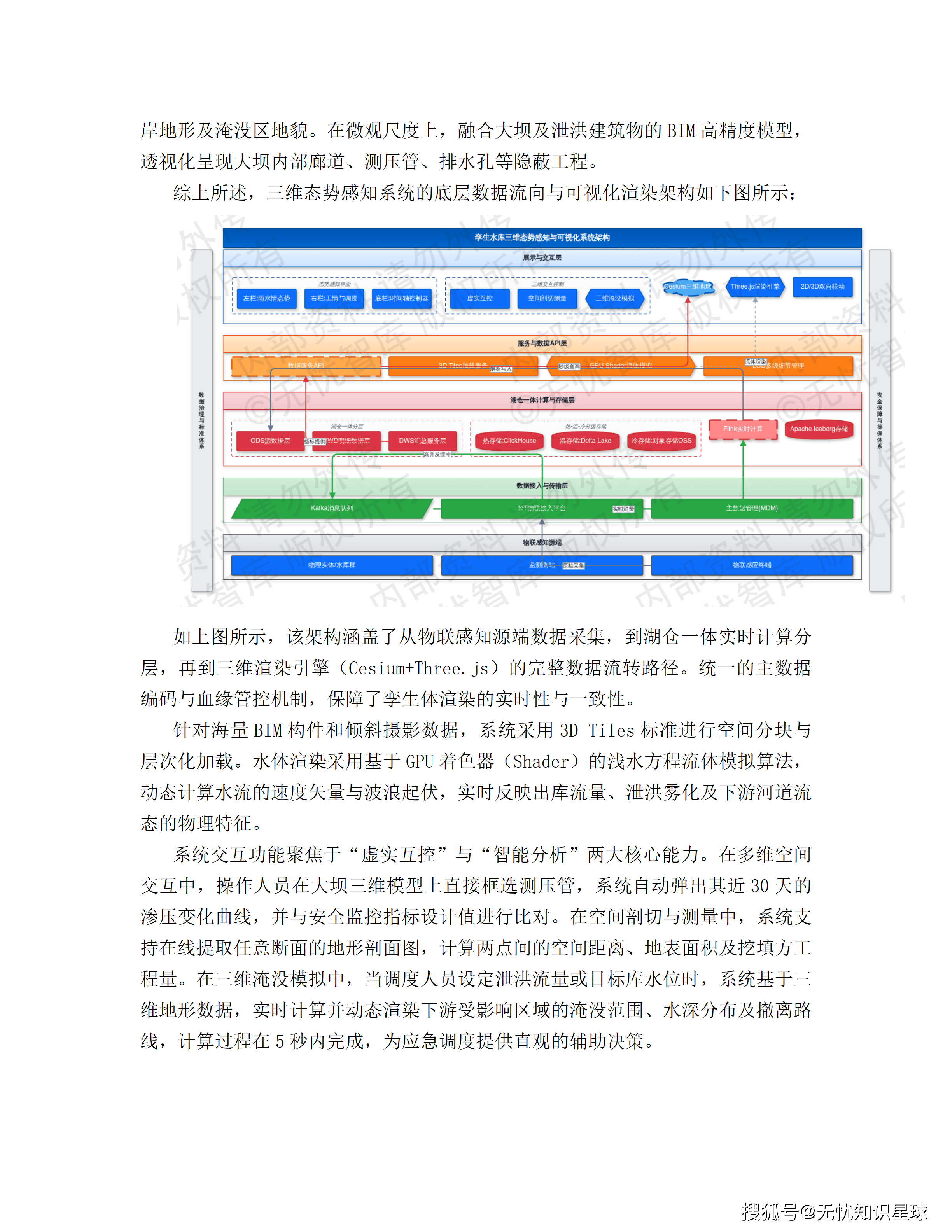

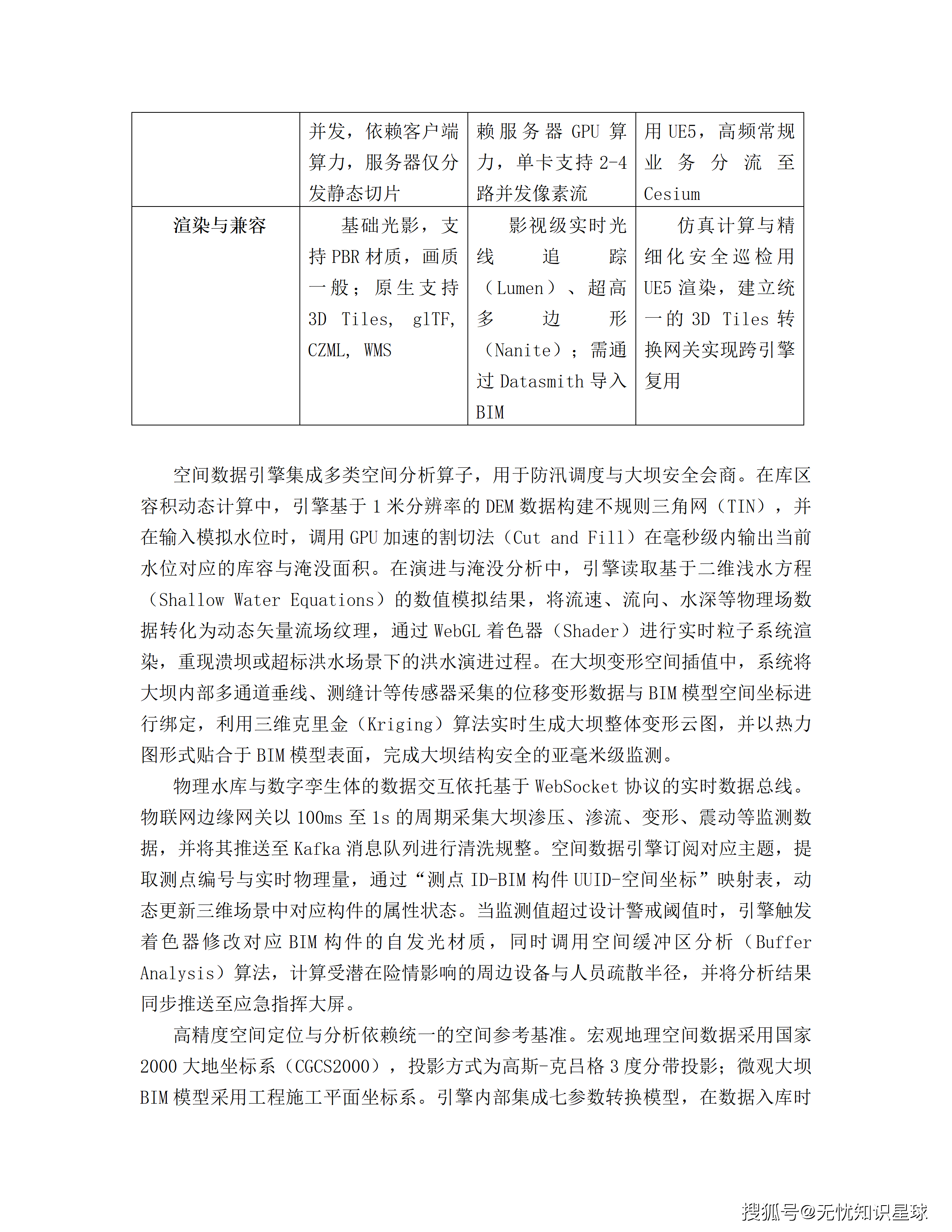

9.1 三维渲染引擎选型

统一标准：建立3D Tiles转换网关实现跨引擎数据复用，大坝BIM模型统一转换为3D Tiles托管于MinIO分布式对象存储。

9.2 核心空间分析算子

库区容积动态计算：

• 基于1米分辨率DEM构建不规则三角网（TIN）
• GPU加速的割切法（Cut and Fill）→ 毫秒级输出当前水位对应的库容与淹没面积

洪水演进动态可视化：

• 读取二维浅水方程（SWE）数值模拟结果
• 流速/流向/水深物理场数据 → 动态矢量流场纹理 → WebGL粒子系统实时渲染
• 重现溃坝或超标洪水场景下的洪水演进全过程

大坝变形空间插值监测：

• 多通道传感器位移数据 + BIM模型空间坐标绑定
• 三维克里金（Kriging）算法实时生成大坝整体变形云图
• 热力图贴合BIM模型表面 → 亚毫米级监测精度

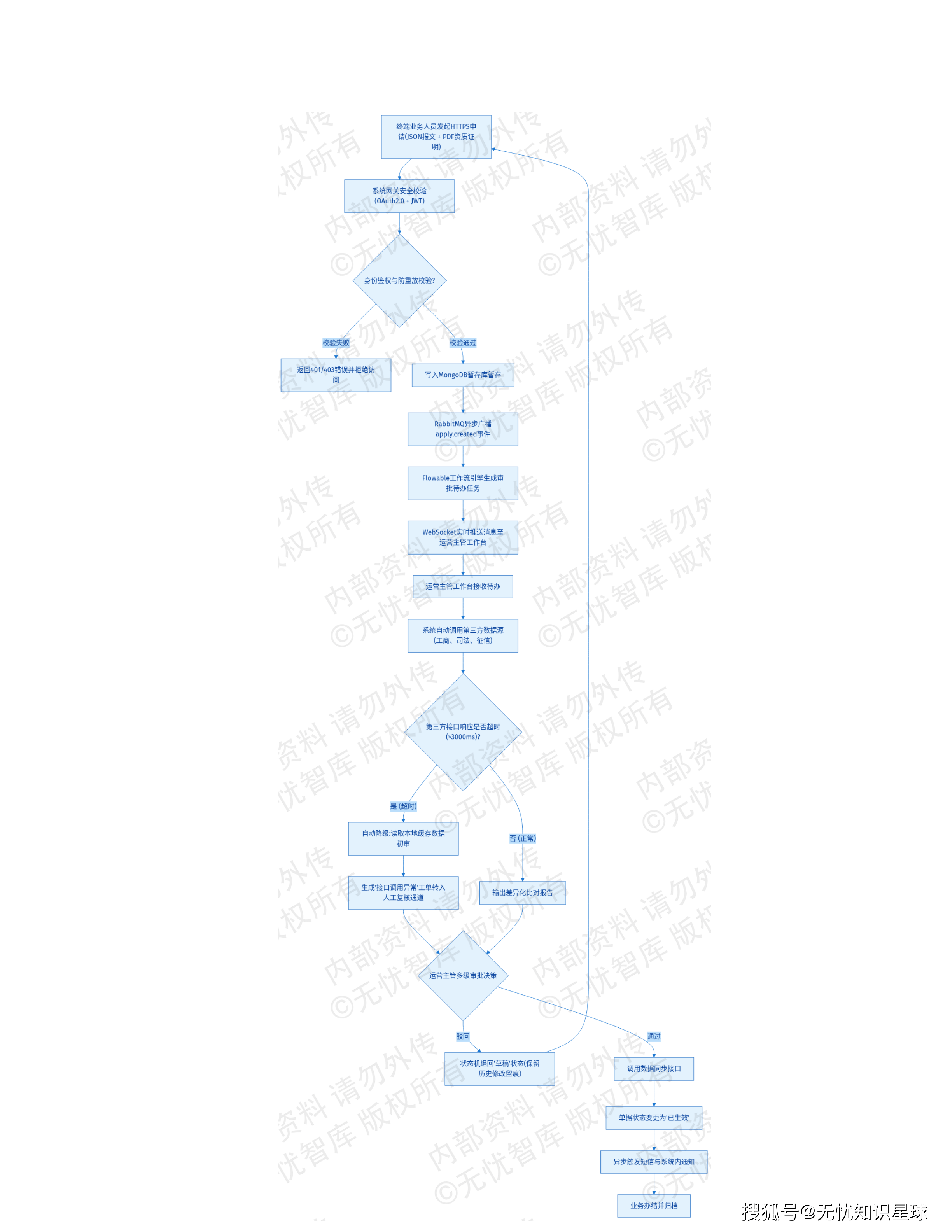

9.3 物理水库与数字孪生体的实时映射

• WebSocket协议实时数据总线：IoT边缘网关以100ms~1s周期推送监测数据
• "测点ID-BIM构件UUID-空间坐标"映射表动态更新三维场景
• 监测值超警戒阈值 → 触发BIM构件自发光材质变更 + 空间缓冲区分析（人员疏散半径计算）

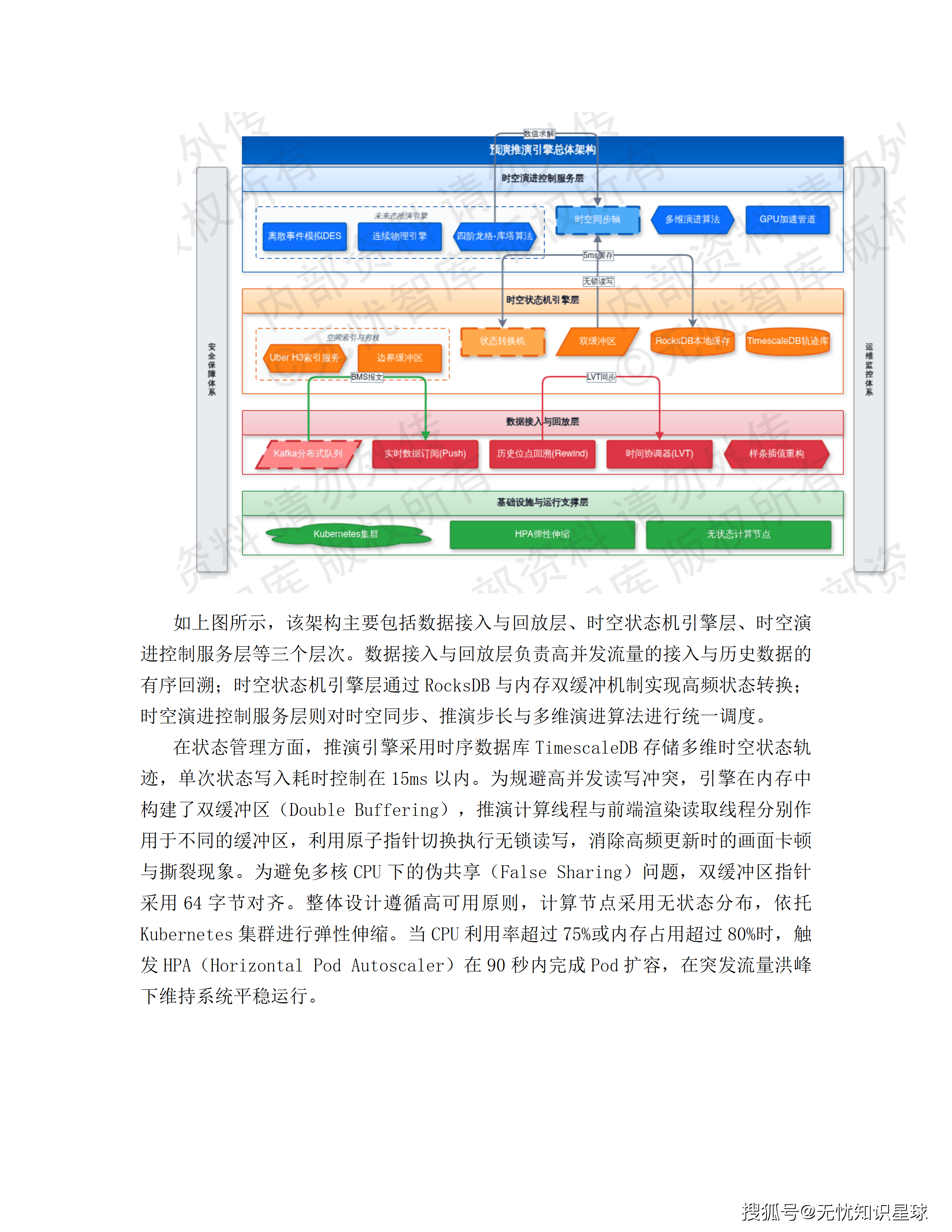

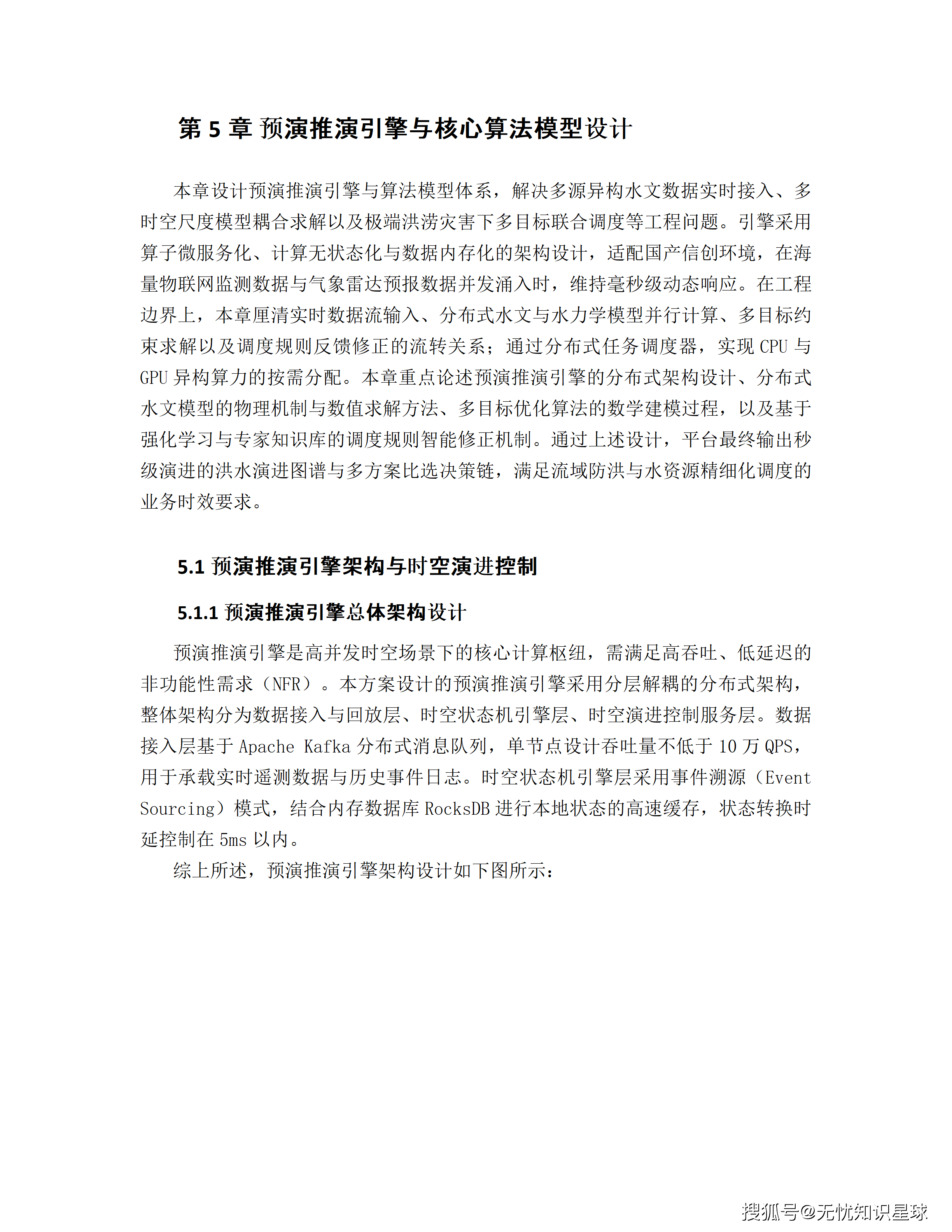

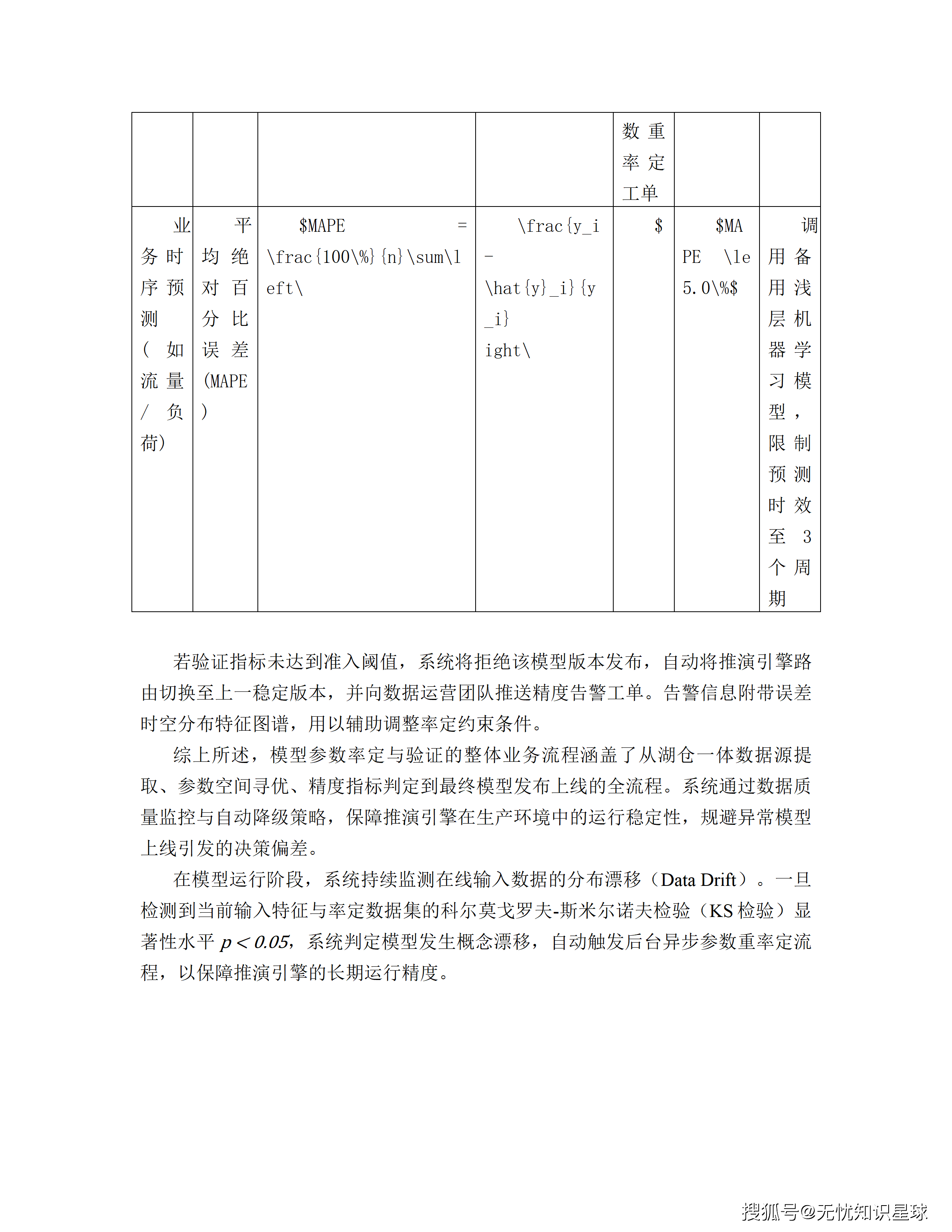

十、预演推演引擎：联合调度"四预"机制的技术实现 {#10}

预演推演引擎是"四预"体系（预报→预警→预演→预案）的技术核心：

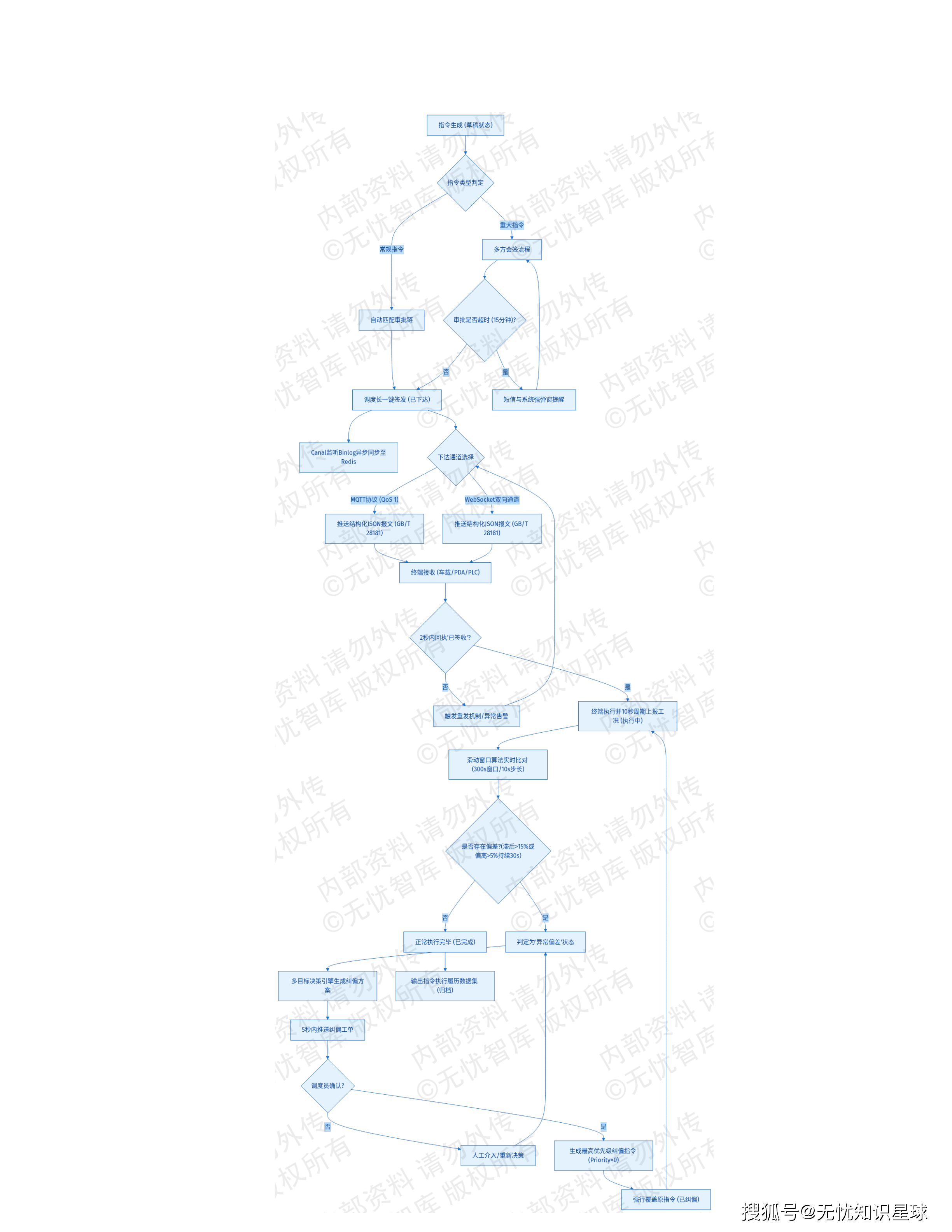

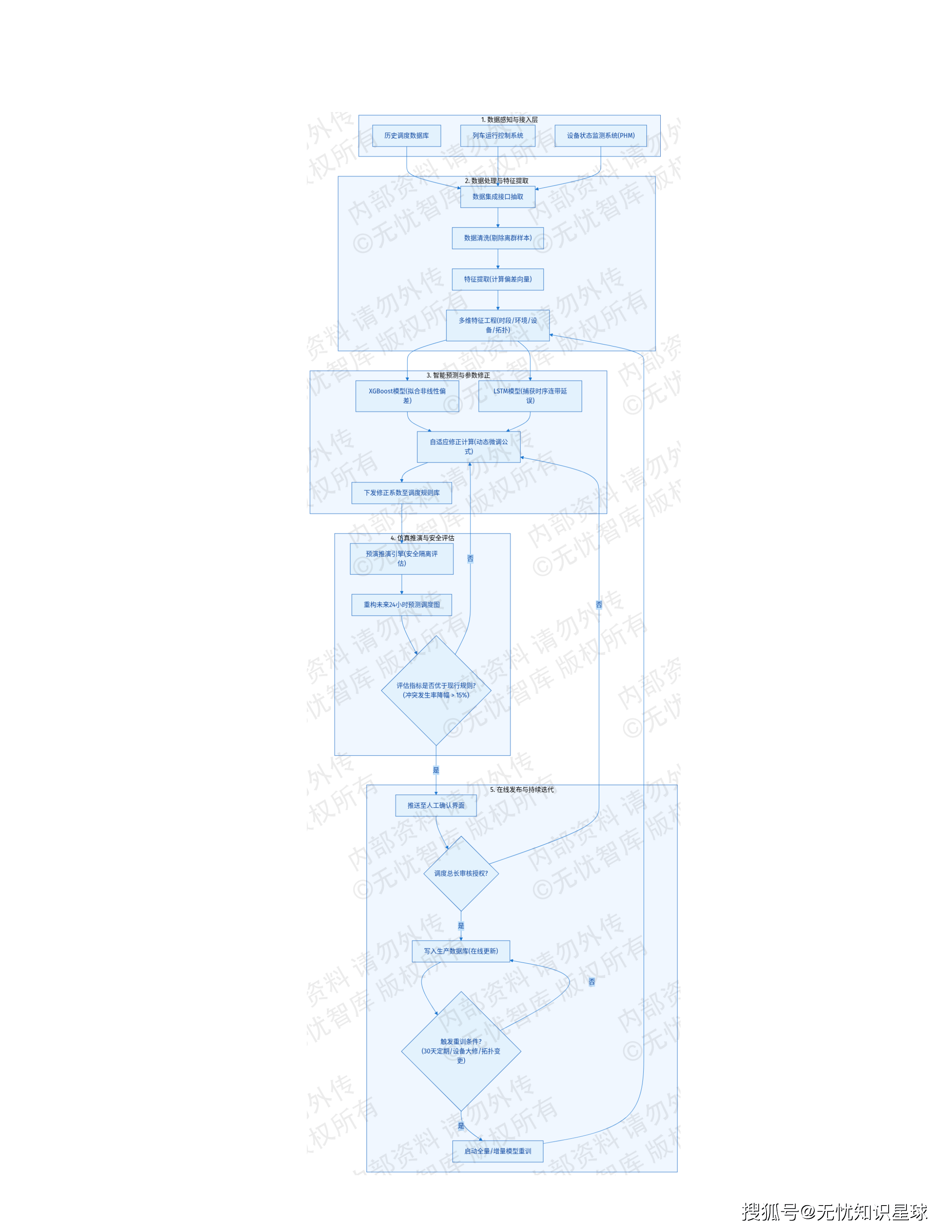

10.1 四预业务主流程

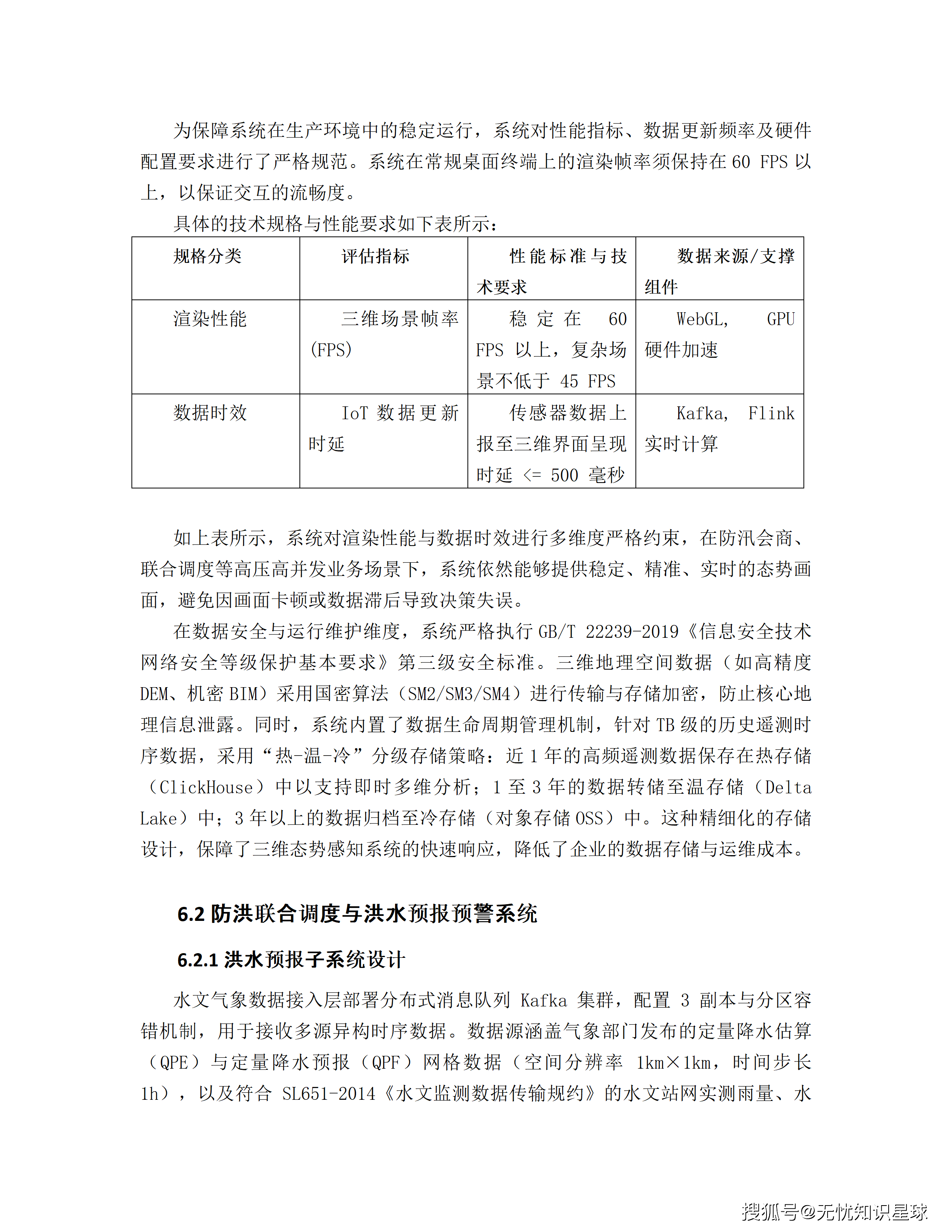

Step1 【预报】

气象数据接入：每2小时拉取1km×1km数值天气预报

• 雷达测雨空间插值

水情采集：5分钟周期采集水位与流量，经清洗校验写入时序数据库

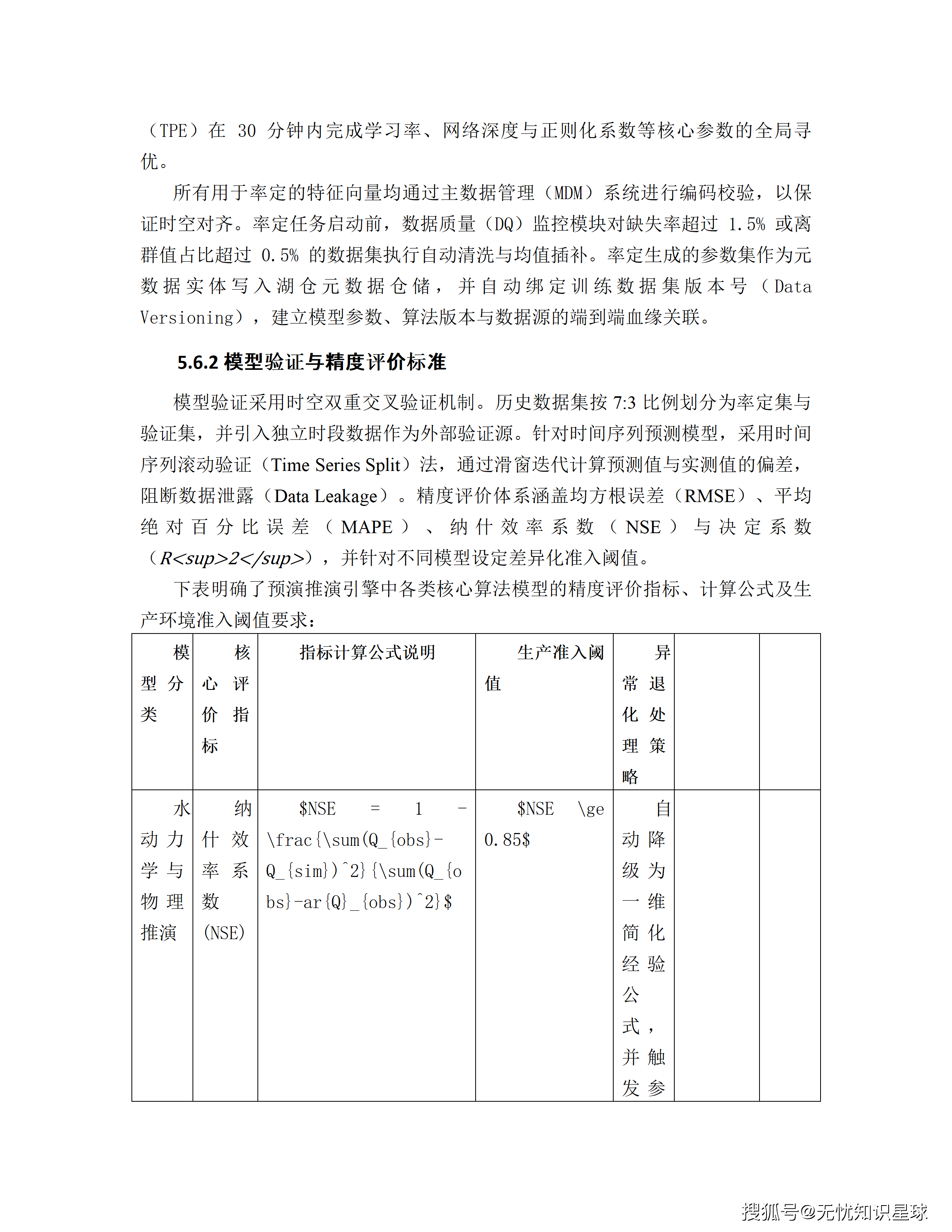

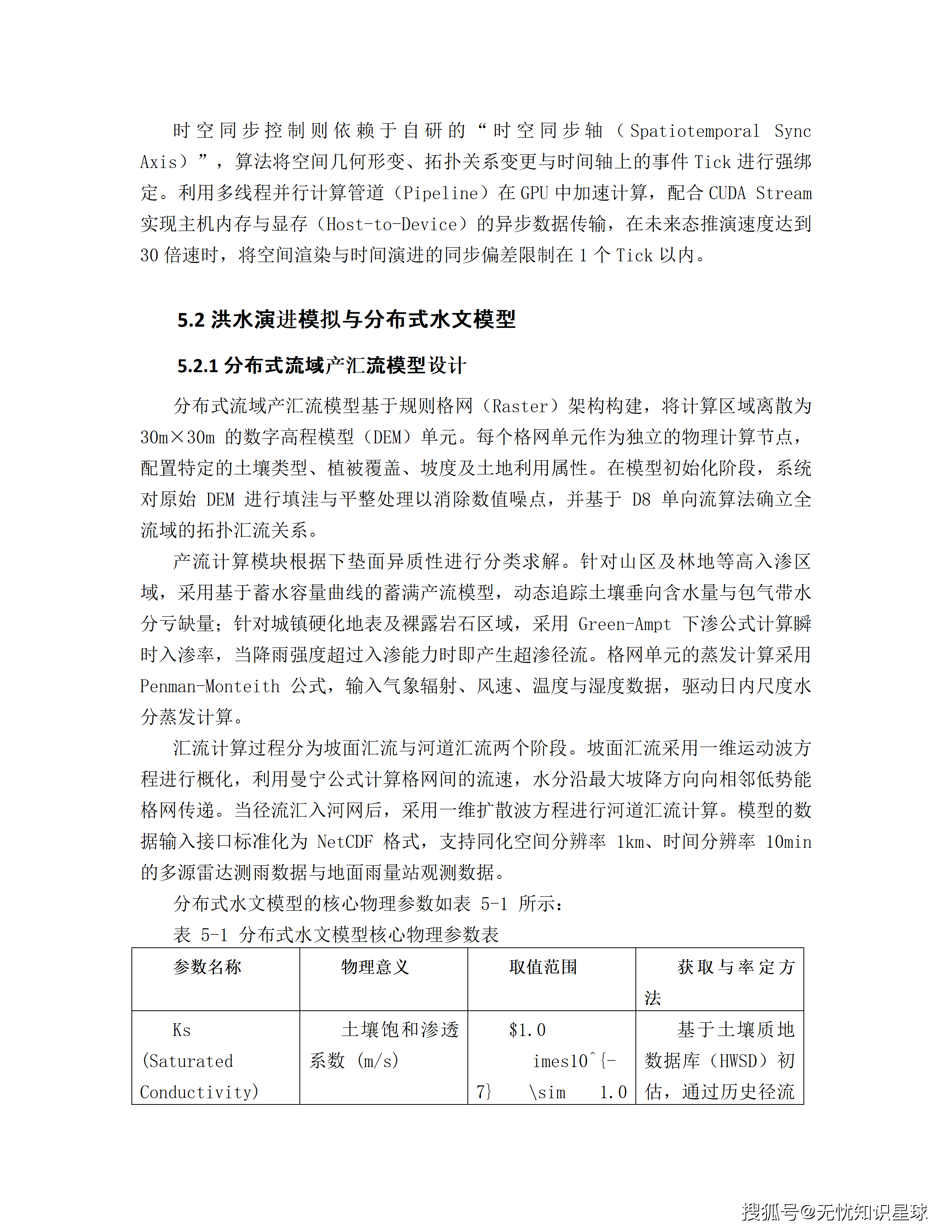

调用新安江或陕北分布式水文模型 → 生成未来72小时预报曲线

↓

Step2 【预警】

预报流量 vs 防汛限制水位/防洪高水位/断面警戒流量 → 实时比对

超警触发："断面超警"或"水库超汛限"事件

→ 推送短信 + 大屏声光告警 → 状态机转"预警激活"

↓

Step3 【预演】

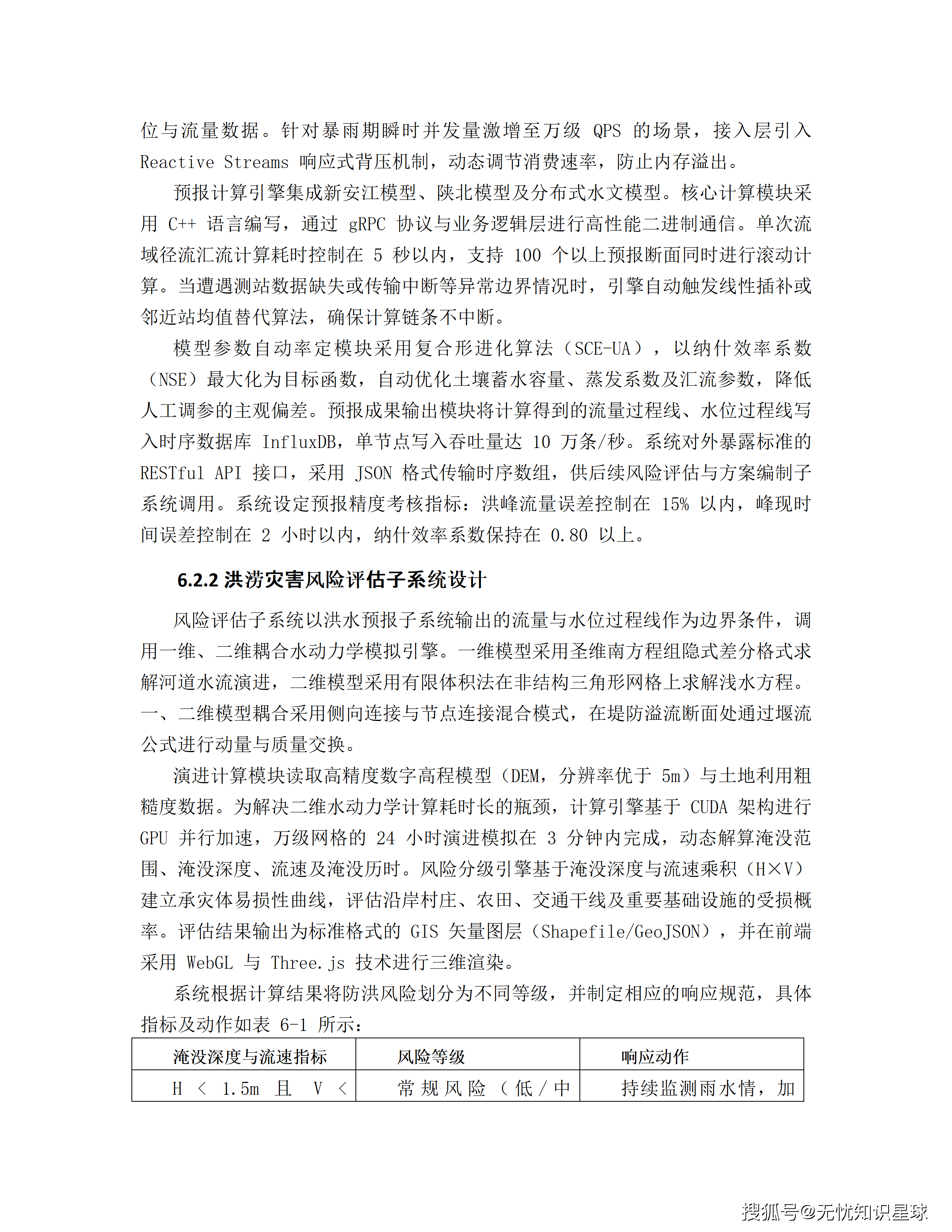

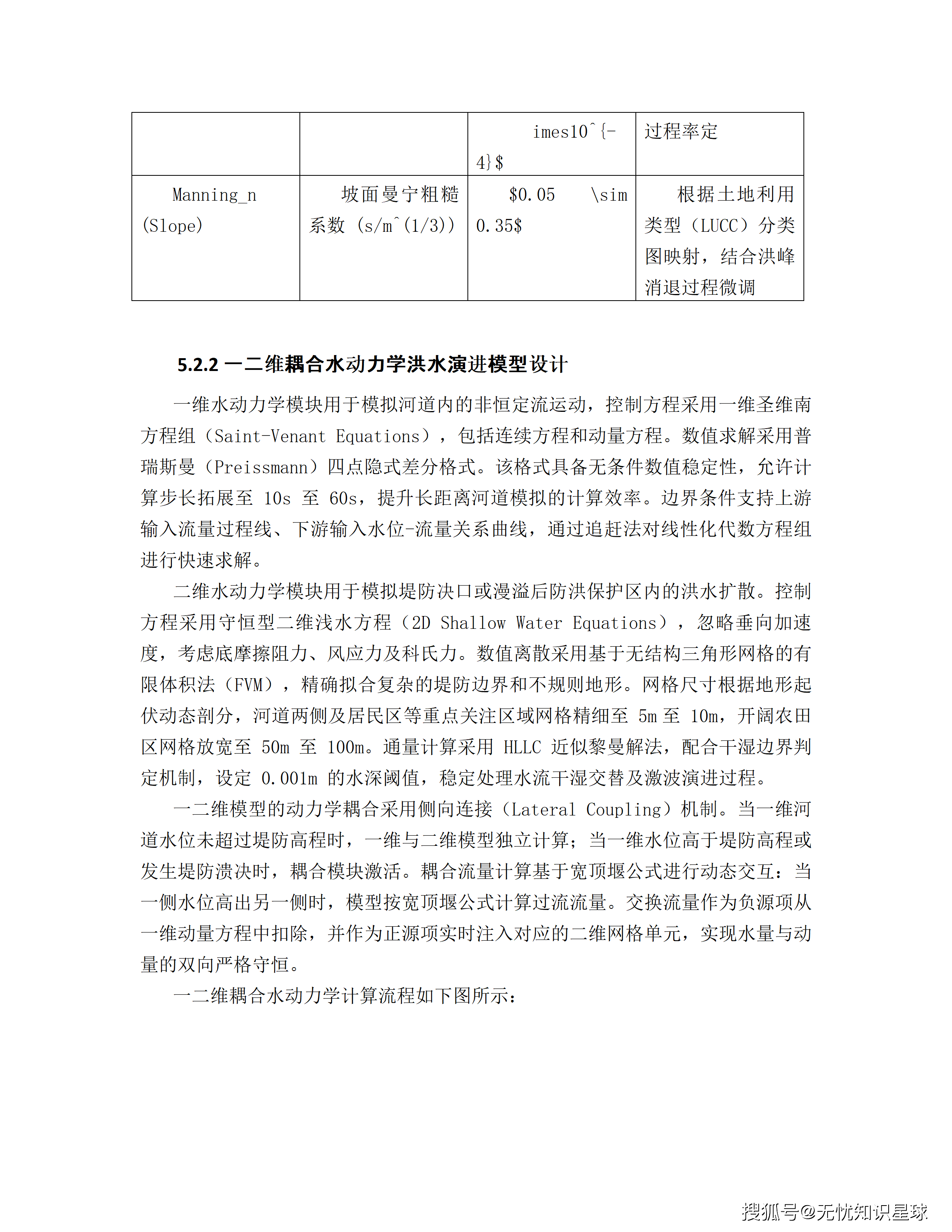

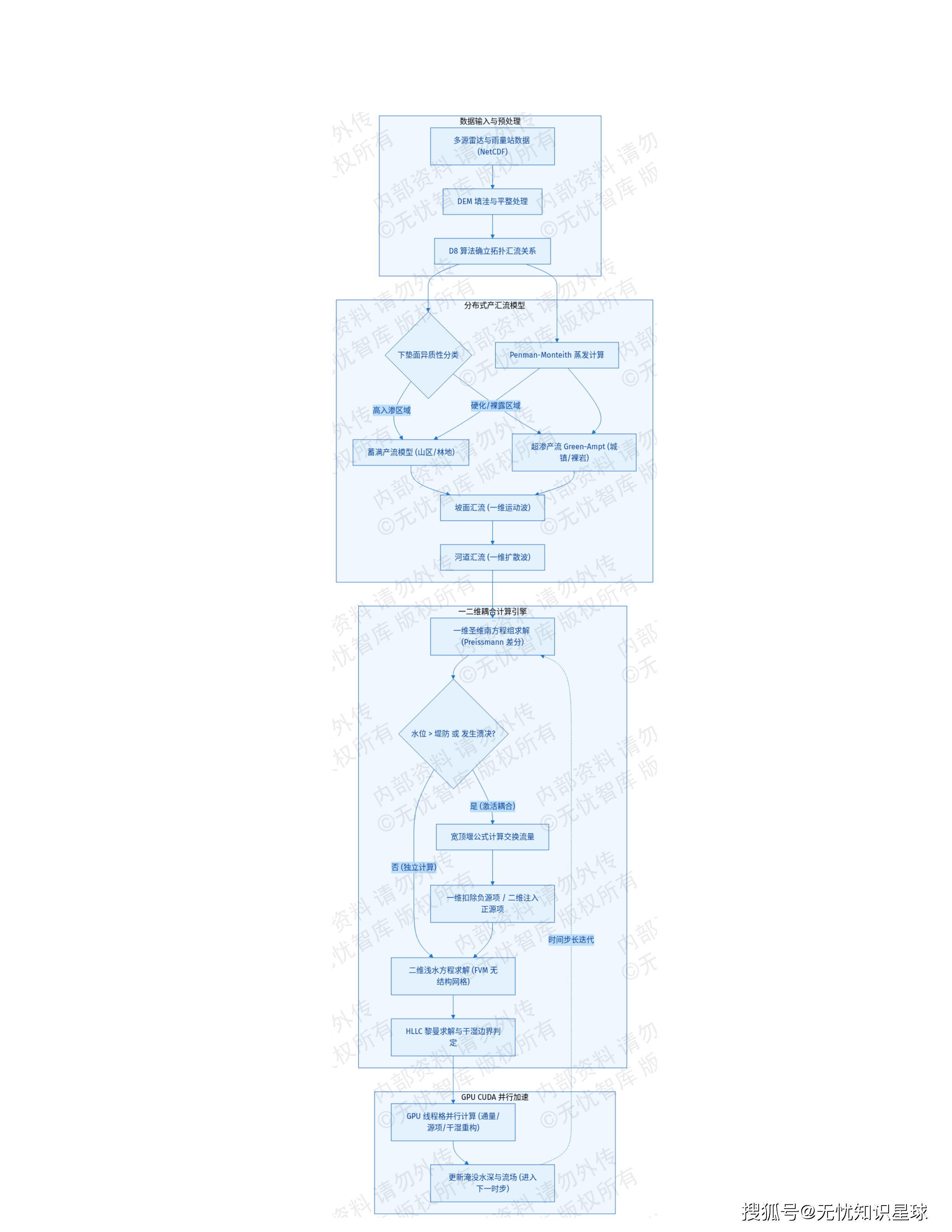

基于预警边界构建一、二维水动力学网格

调用圣维南方程组（Saint-Venant）模拟河道演进

计算淹没范围/深度/受灾人口 → 三维数字孪生场景渲染

↓

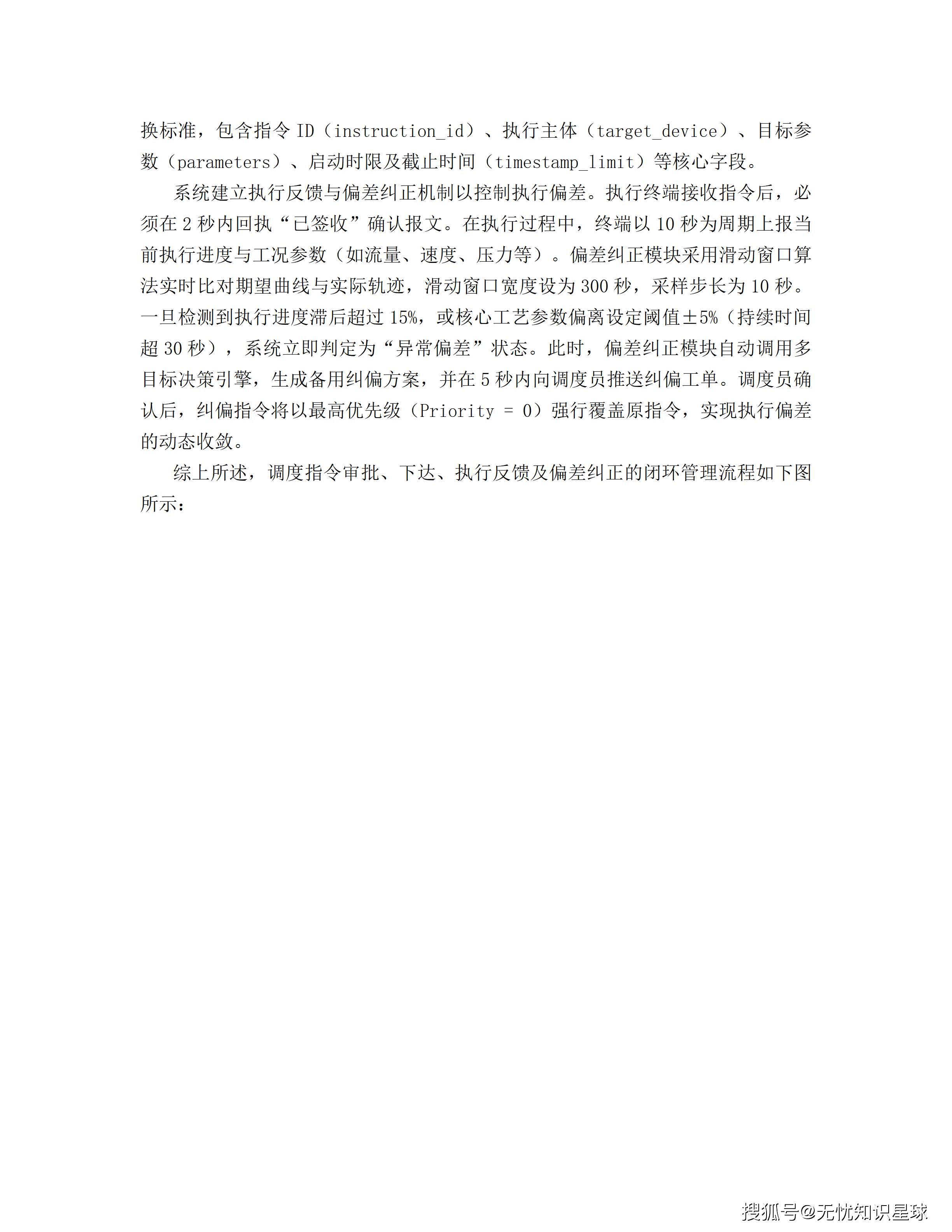

Step4 【预案】

调用Drools规则库生成联合调度方案

明确：闸门启闭序号、高度、下泄流量、协同补偿关系

方案审批 → 电子签名 → 安全隔离网闸下发至水库控制系统PLC

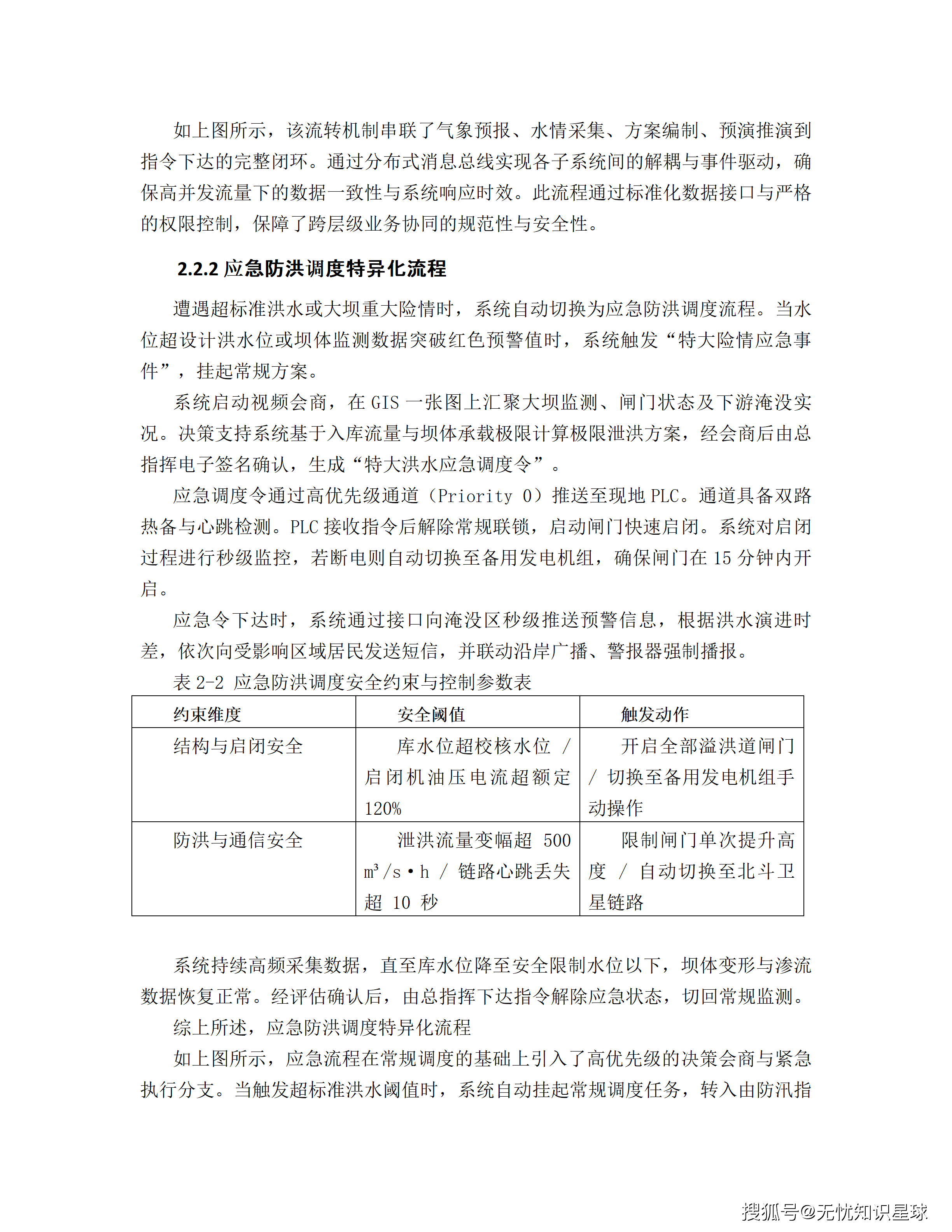

10.2 应急防洪特异化流程

当水位超设计洪水位或坝体监测数据突破红色预警时，系统触发**"特大险情应急事件"**：

关键时效保障 ：应急调度令通过Priority 0高优先级通道推送至现地PLC；断电情况下自动切换备用发电机组，确保闸门在15分钟内 开启；淹没区预警信息秒级推送，联动沿岸广播和警报器强制播报。

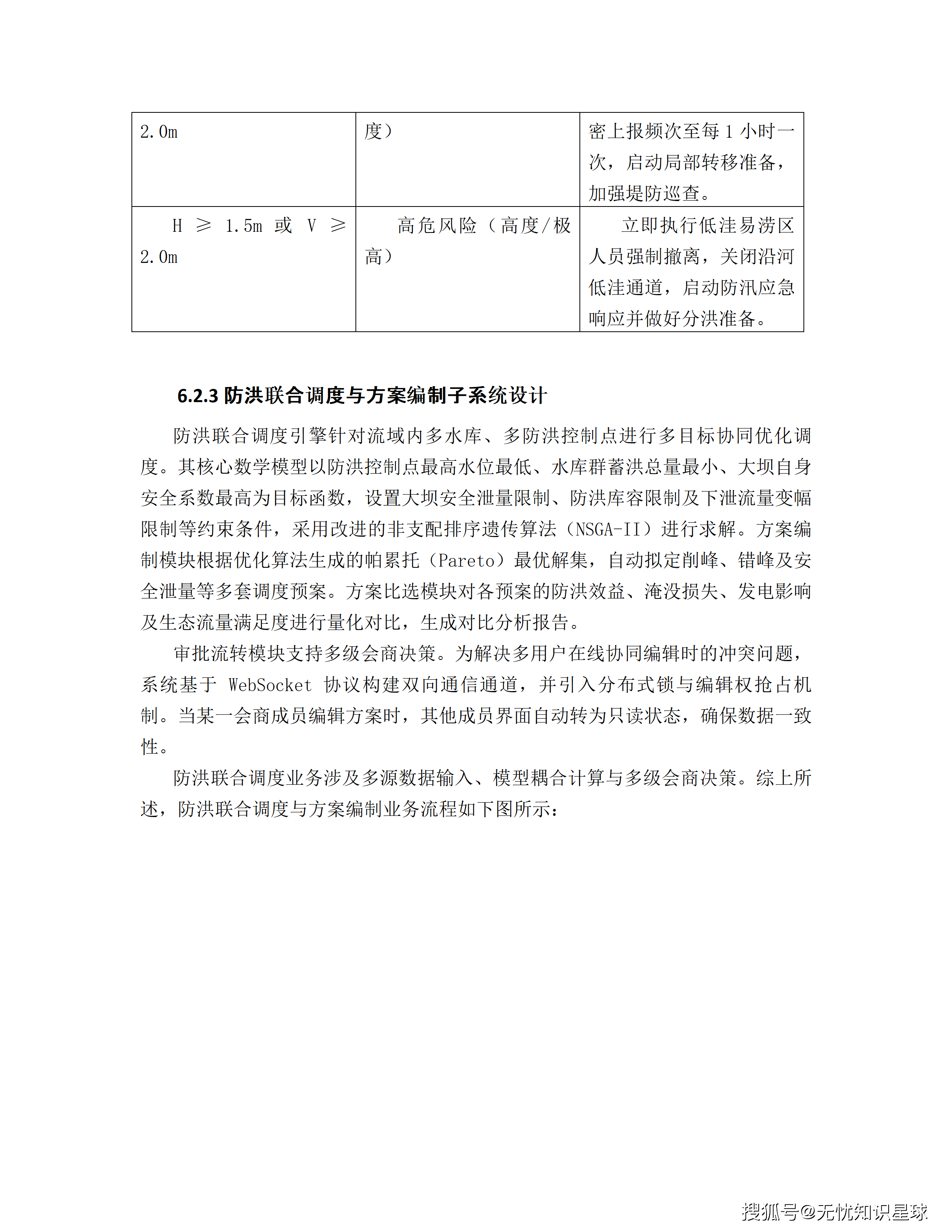

十一、多目标优化调度：NSGA-III算法如何在5分钟内求解Pareto解集 {#11}

这是本项目最核心的算法创新------改进的NSGA-III多目标进化算法，在5分钟内完成多维目标的联合调度方案求解。

11.1 为什么是NSGA-III？

传统单目标优化和线性加权方法的根本缺陷：

• 单目标：将防洪/发电/生态目标加权合并为一个目标，权重人为设定，主观性极强
• 线性加权：无法处理目标之间的非线性关系，对权重高度敏感
• 结果：只能给出一个"妥协方案"，决策者无法了解各目标的权衡代价

NSGA-III的突破：

• 基于帕累托（Pareto）支配关系，同时维护一组非支配解集（Pareto前沿）
• 决策者可以直观看到防洪安全提升1%需要牺牲多少发电效益
• 一次计算，输出多套候选调度方案，决策者按当前形势选择

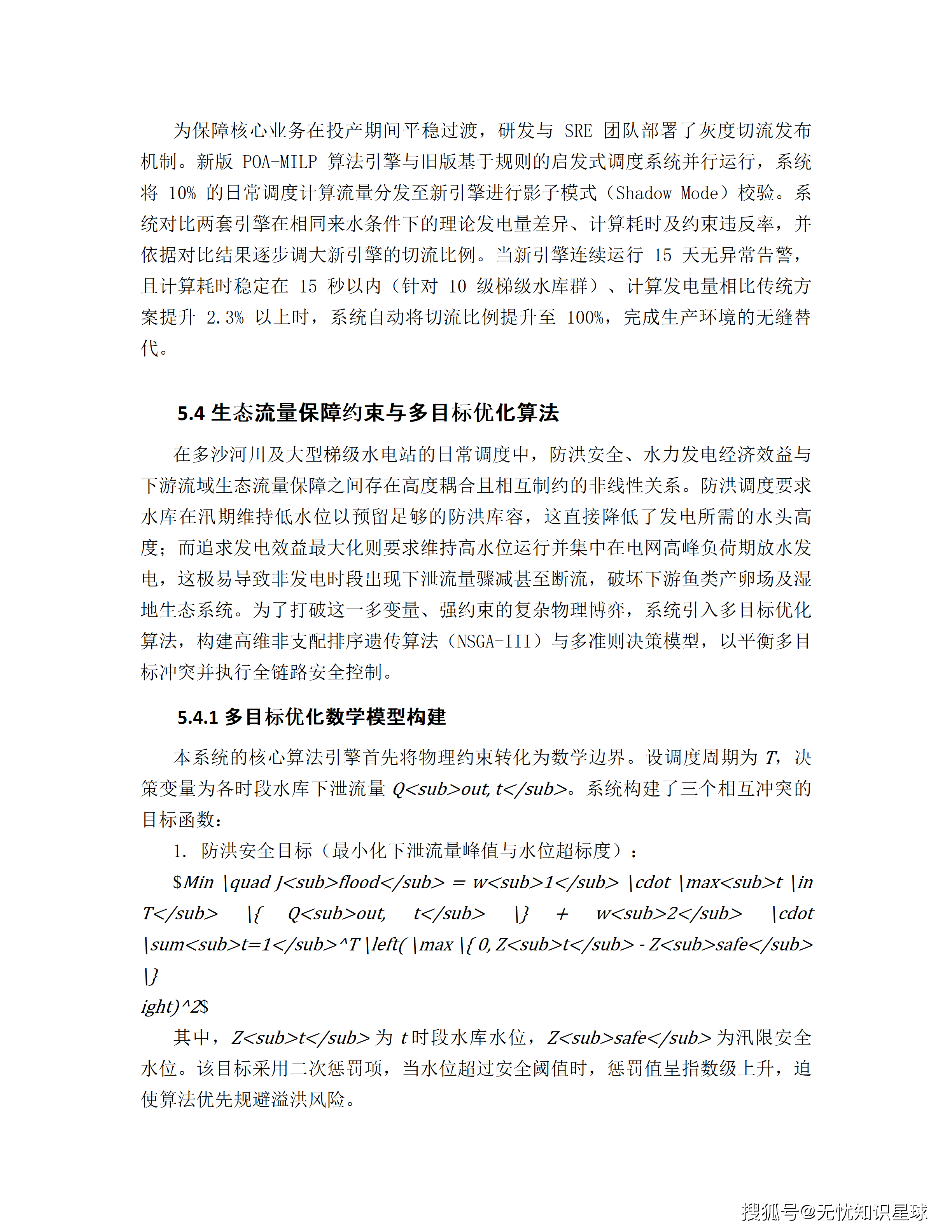

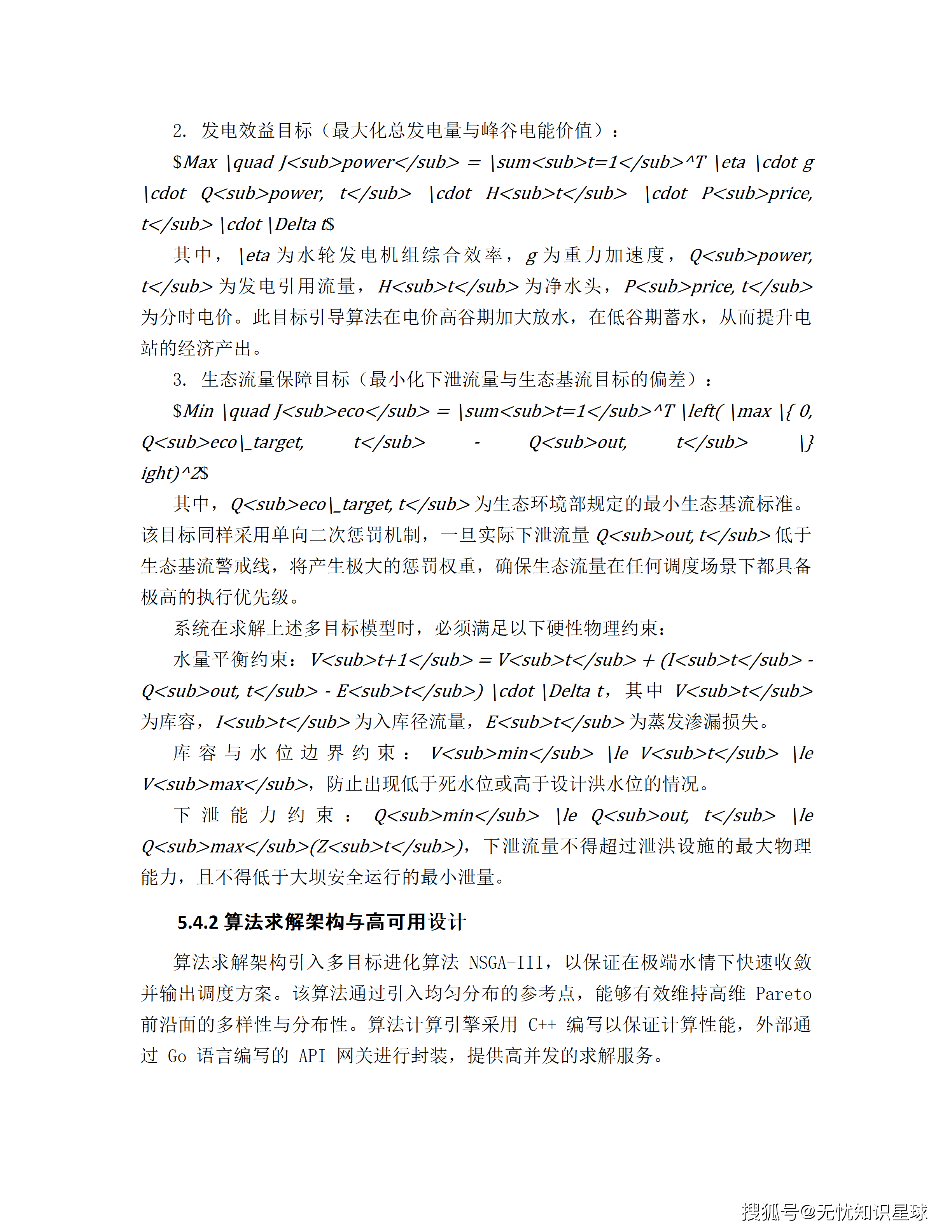

11.2 多目标优化求解的三目标体系

三个优化目标（同时最优化）

目标1：防洪风险最小化

min F1 = max(H_reservoir - H_flood_limit) # 库水位超汛限水位的最大超高

目标2：发电效益最大化

max F2 = Σ(Q_i × H_i × η_i × Δt) # 各水电站发电量之和

目标3：生态基流保证率最大化

max F3 = T_ecological_satisfied / T_total # 断面流量满足生态基流要求的时段比例

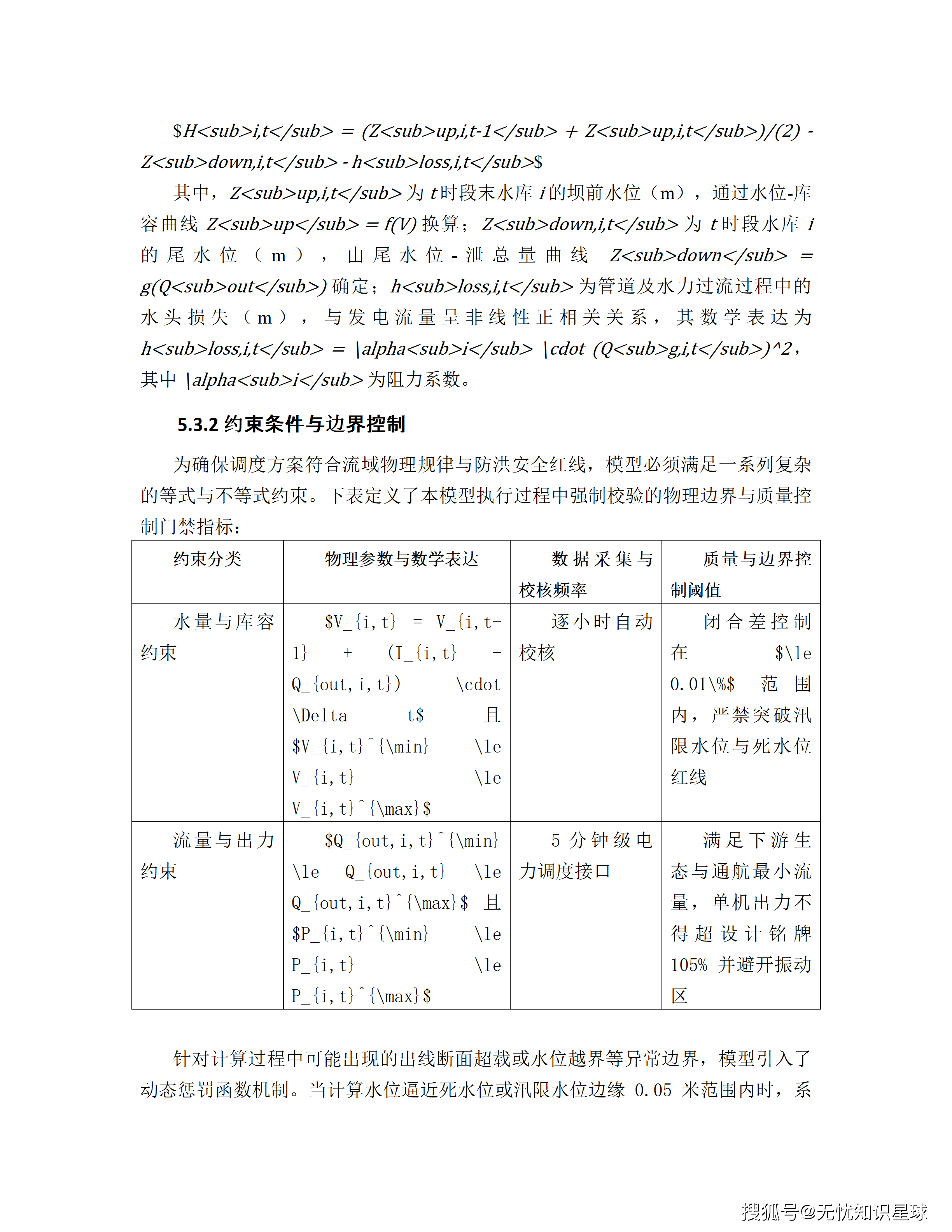

约束条件（必须全部满足）

s.t. H_min ≤ H_i ≤ H_max # 水库水位安全边界

Q_out_min ≤ Q_i ≤ Q_out_max # 下泄流量安全边界

Q_out_i+1 - Q_out_i ≤ ΔQ_max # 流量变率约束（防止下游水位骤变）

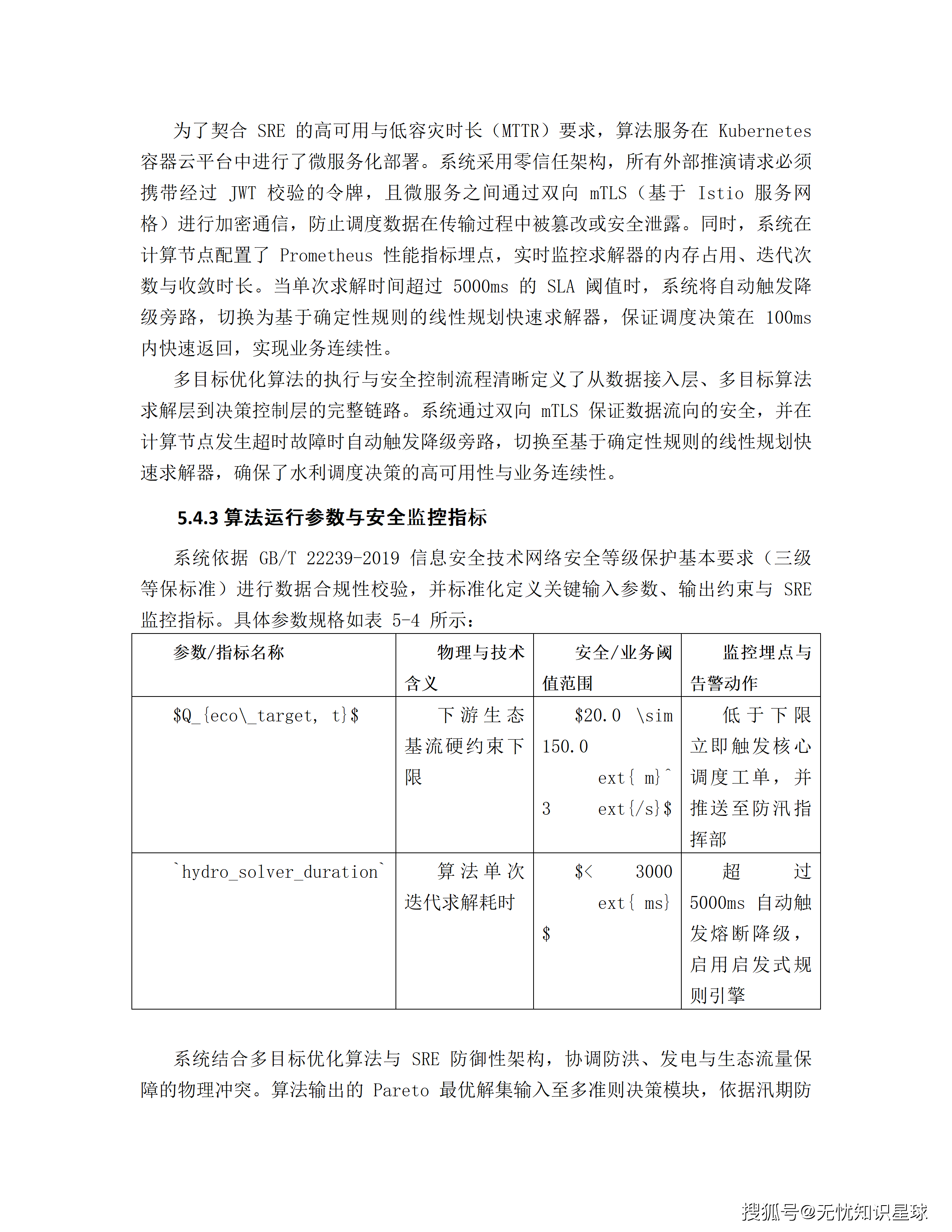

求解性能 ：在5分钟内 完成涵盖防洪风险最小化、发电效益最大化、生态基流保障率100%的联合调度方案求解，输出多套Pareto前沿调度方案。

将流域防洪调度决策时间由小时级缩短至分钟级------这是本项目最关键的价值输出。

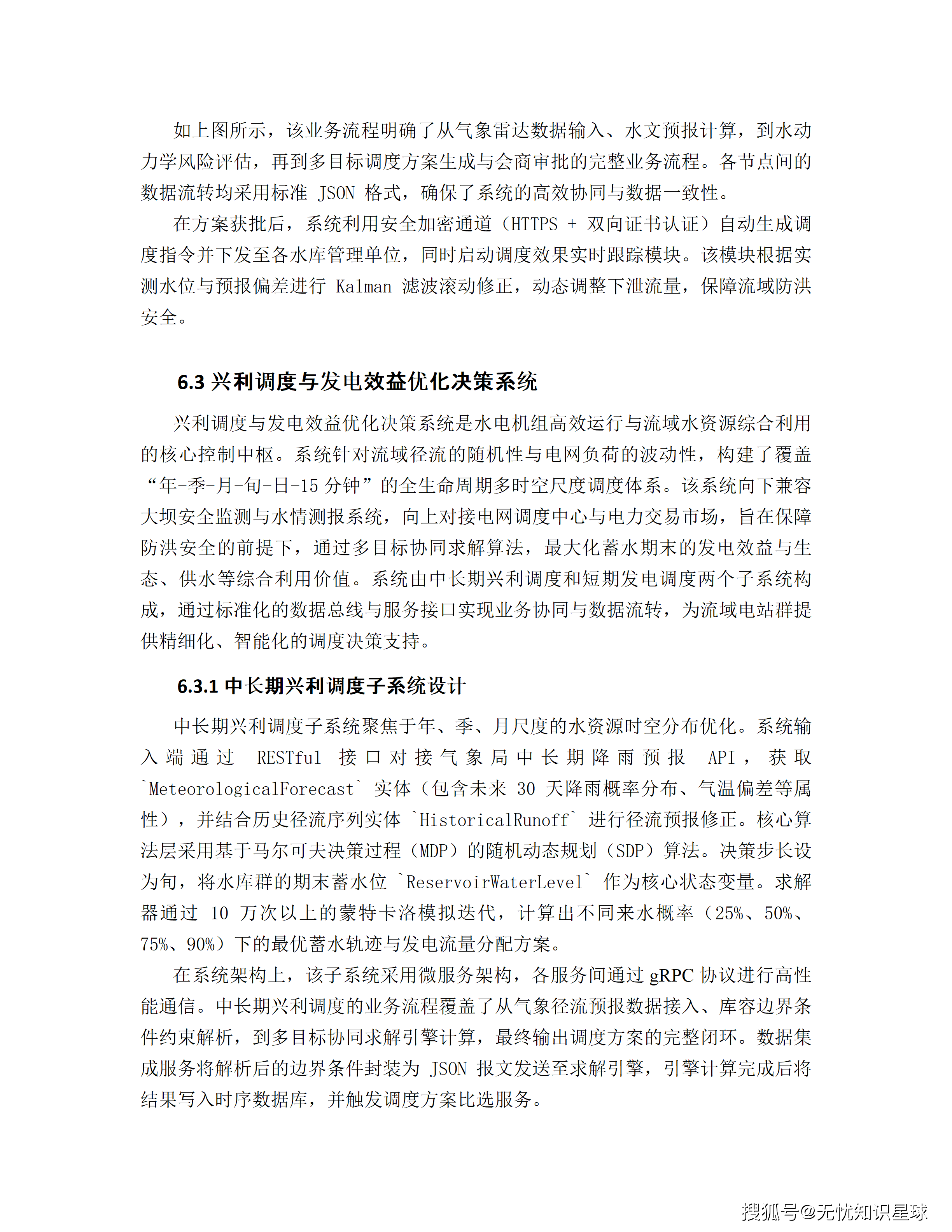

十二、兴利调度与发电效益系统：SDP随机动态规划+MILP机组优化 {#12}

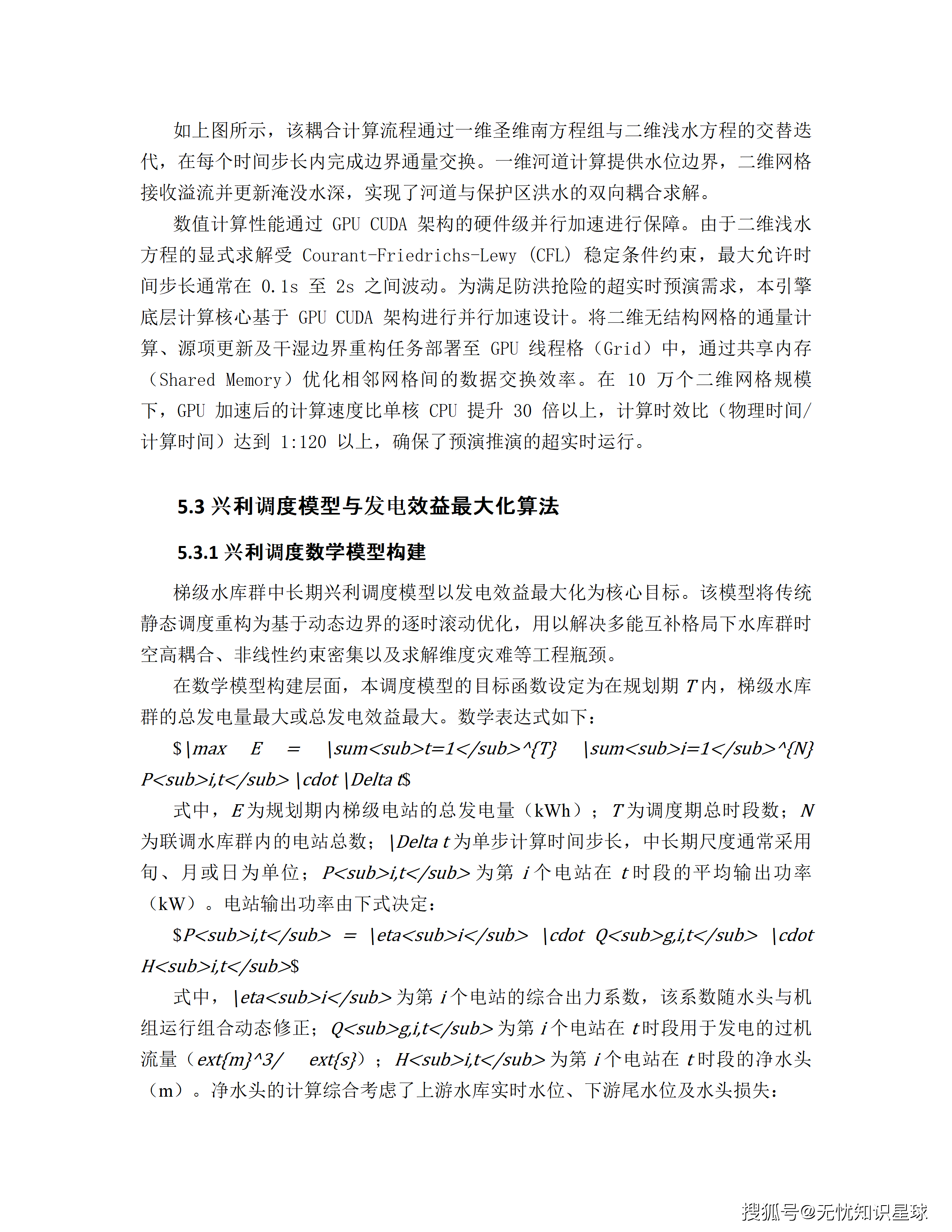

12.1 中长期兴利调度：马尔可夫决策过程+SDP

**中长期调度（年-季-月-旬尺度）**的核心挑战是径流的不确定性------未来来水量无法精确预知。

解决方案：随机动态规划（Stochastic Dynamic Programming, SDP）

• 对接气象局中长期降雨预报API，获取未来30天降雨概率分布
• 以水库群期末蓄水位为核心状态变量，决策步长设为"旬"
• 10万次以上蒙特卡洛模拟迭代，计算不同来水概率（25%/50%/75%/90%）下的最优蓄水轨迹
• 输出：不同来水情景下的最优发电流量分配方案

质量门禁：算法在50个典型历史丰枯年份的模拟求解中：

• 单次计算耗时**≤120秒**
• 发电效益相较传统调度图提升**≥3.5%**

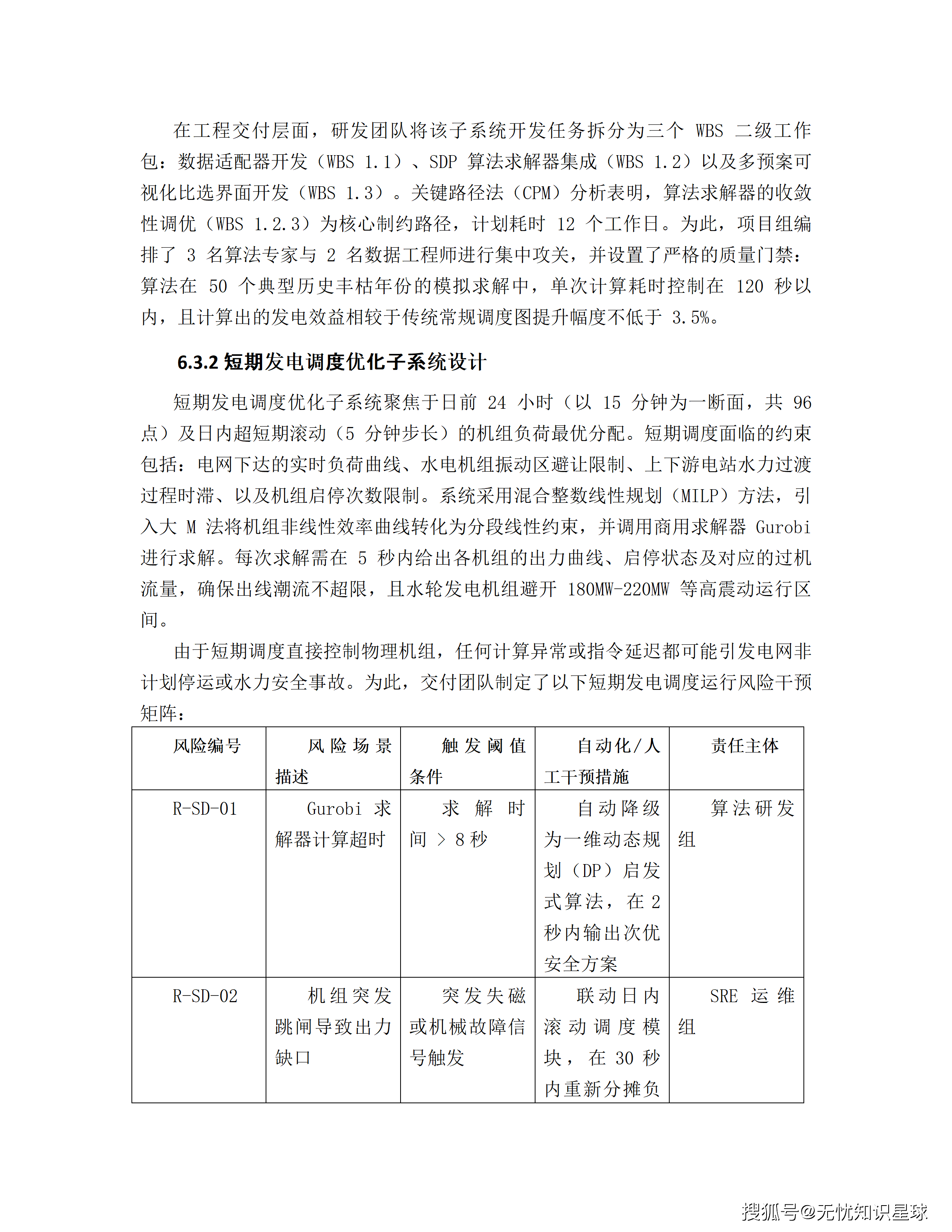

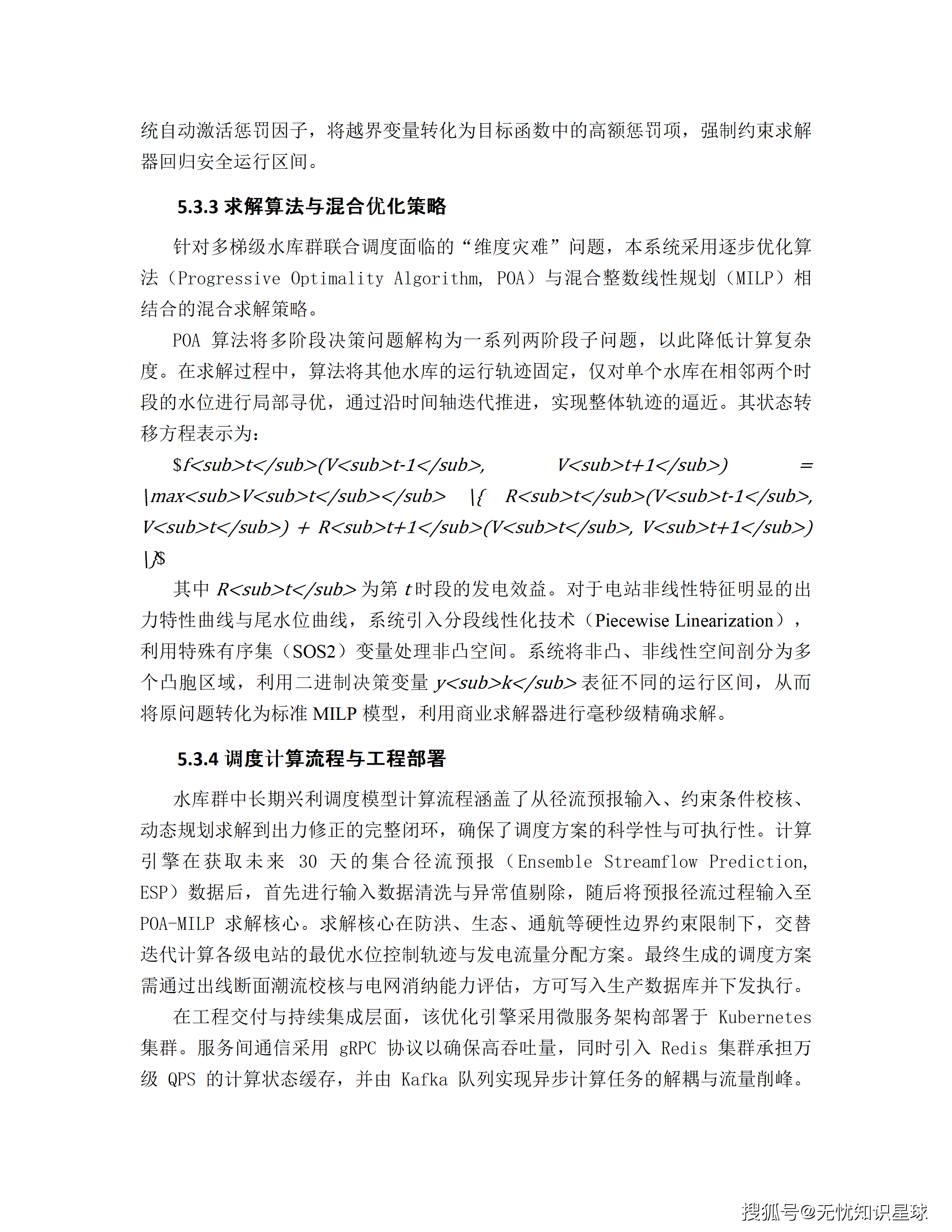

12.2 短期发电调度：MILP混合整数线性规划+Gurobi求解器

**短期调度（日前24小时+日内5分钟滚动）**的挑战是机组非线性效率曲线与整数启停约束：

• MILP方法：大M法将机组非线性效率曲线转化为分段线性约束
• Gurobi商用求解器 ：每次求解需在5秒内给出各机组出力曲线+启停状态+过机流量
• 振动区避让：确保水轮发电机组避开180MW-220MW等高震动运行区间

风险干预矩阵：

十三、生态流量监控与预警：从物理感知到红线阻断的技术闭环 {#13}

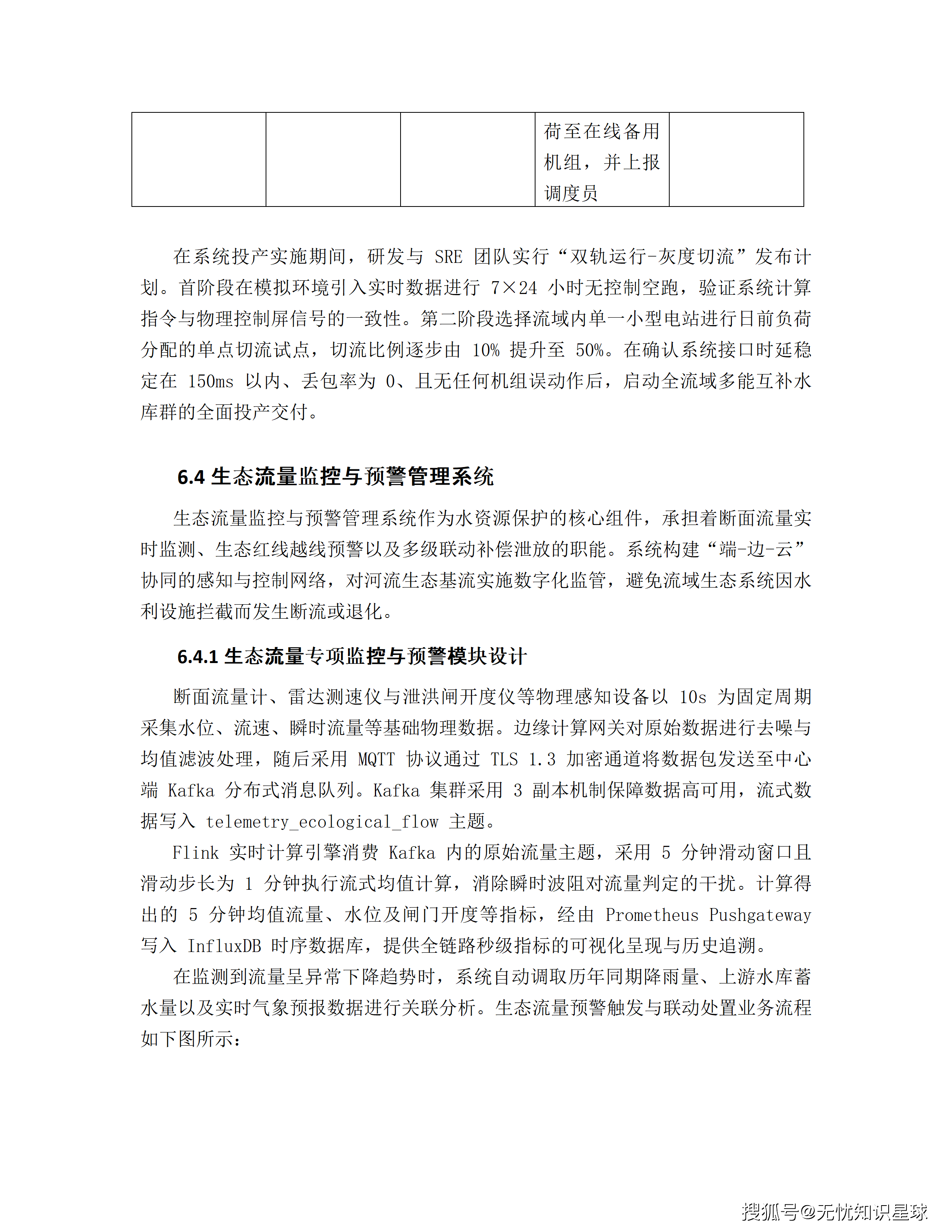

生态流量监控系统构建**"端-边-云"协同感知与控制网络**：

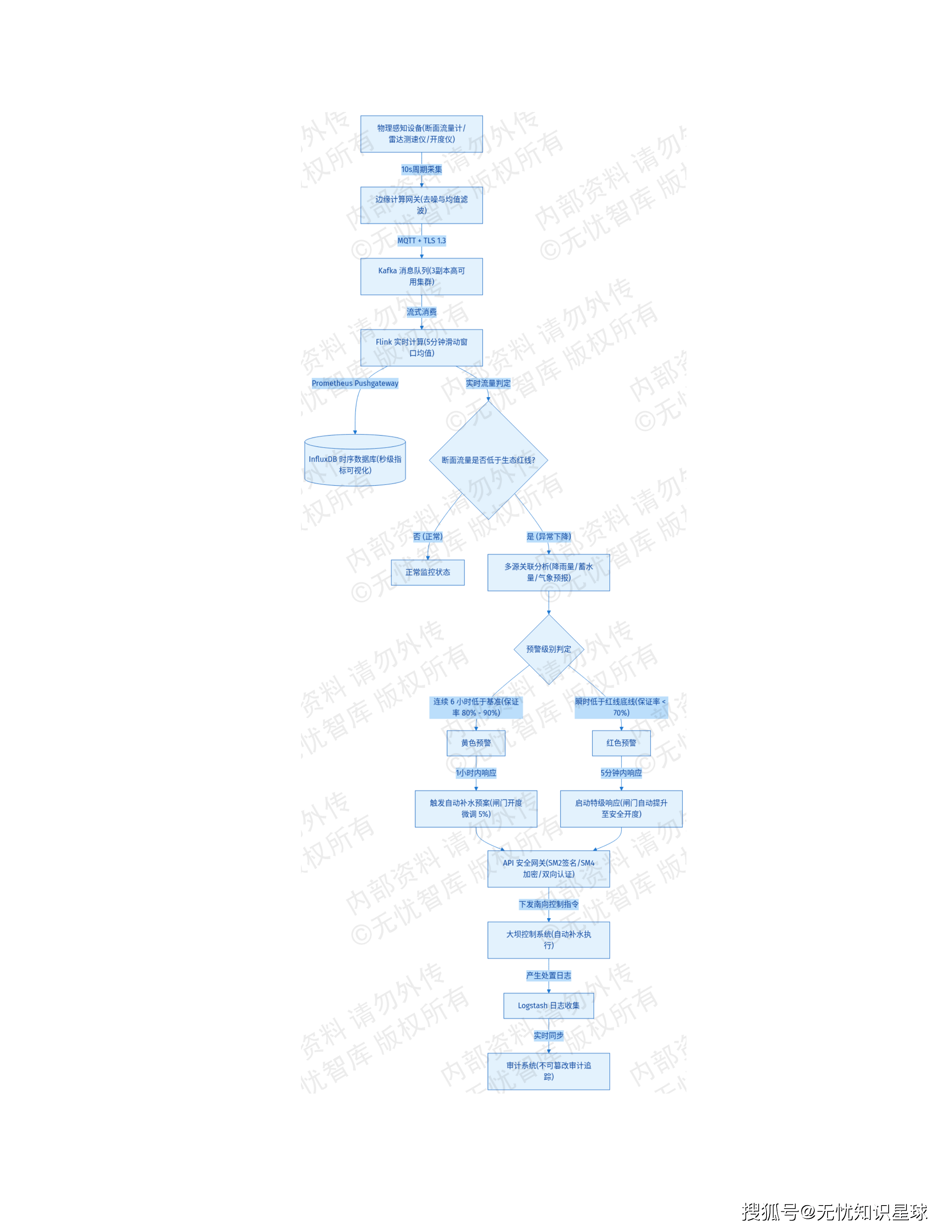

13.1 数据采集与流式计算链路

物理感知层（10s采集周期）：

断面流量计 + 雷达测速仪 + 泄洪闸开度仪

↓

边缘网关去噪+均值滤波

↓

MQTT协议 + TLS 1.3加密 → Kafka（telemetry_ecological_flow主题，3副本）

↓

Flink实时计算引擎：

5分钟滑动窗口（滑动步长1分钟）→ 均值计算（消除瞬时波阻干扰）

↓

InfluxDB时序数据库：全链路秒级指标可视化与历史追溯

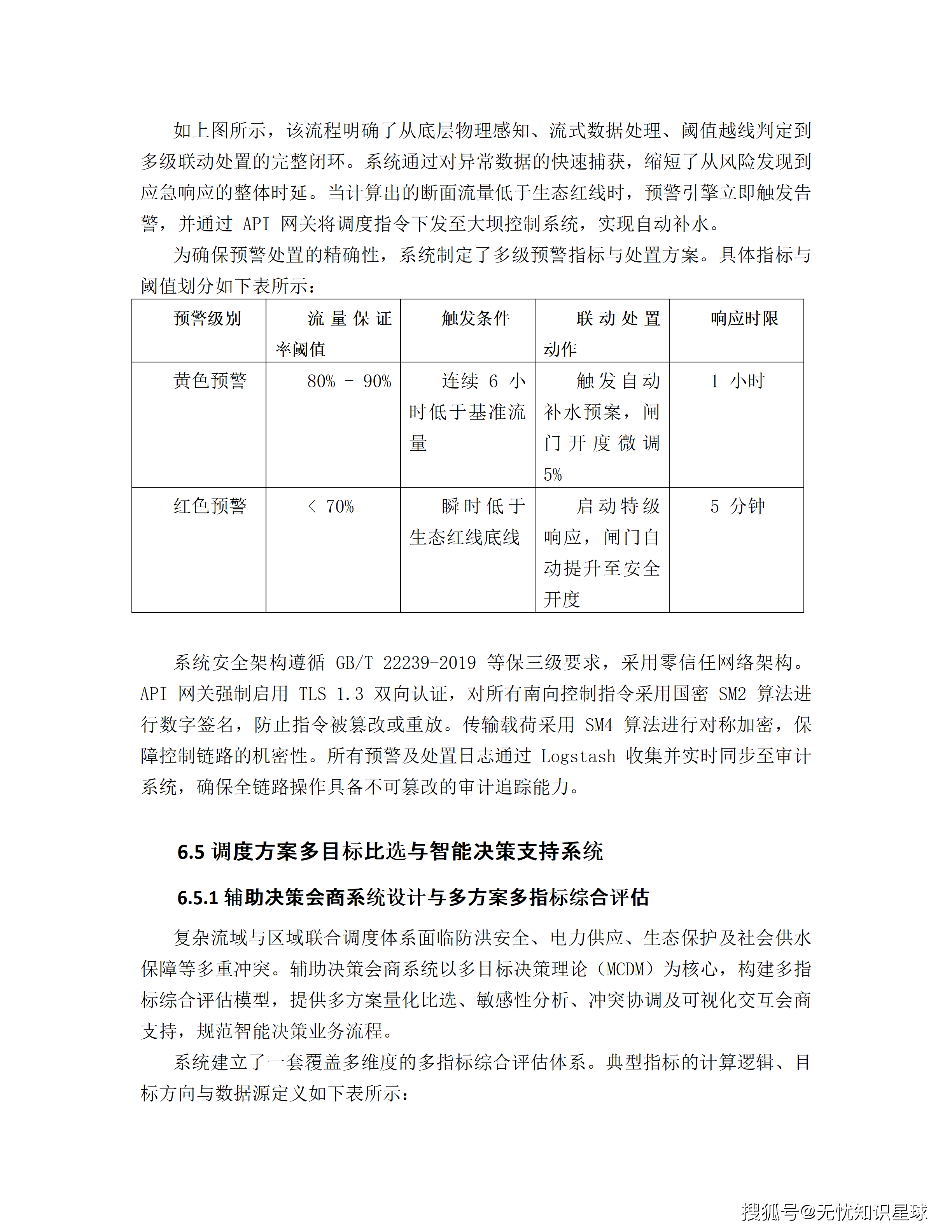

13.2 多级预警与联动处置

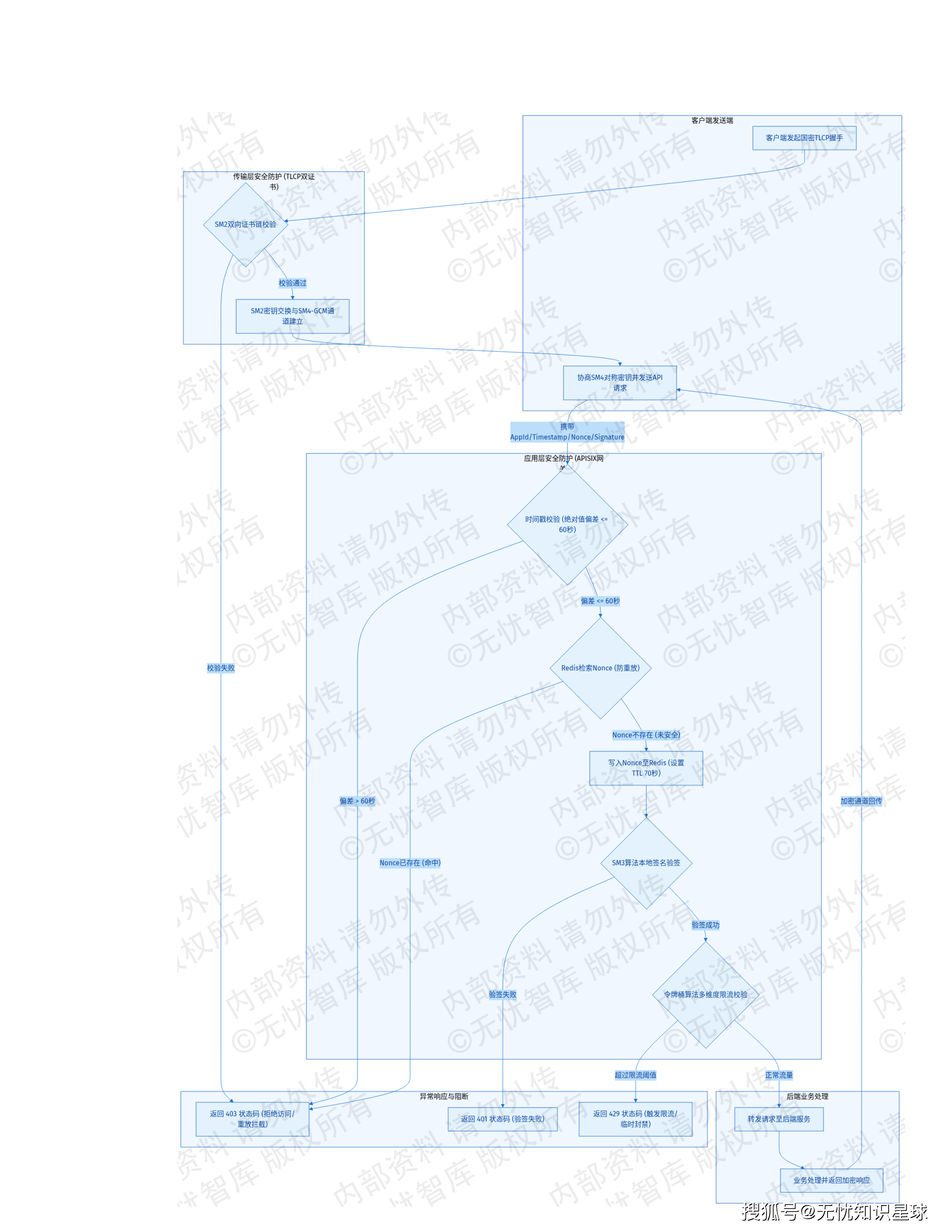

安全控制链路保障：

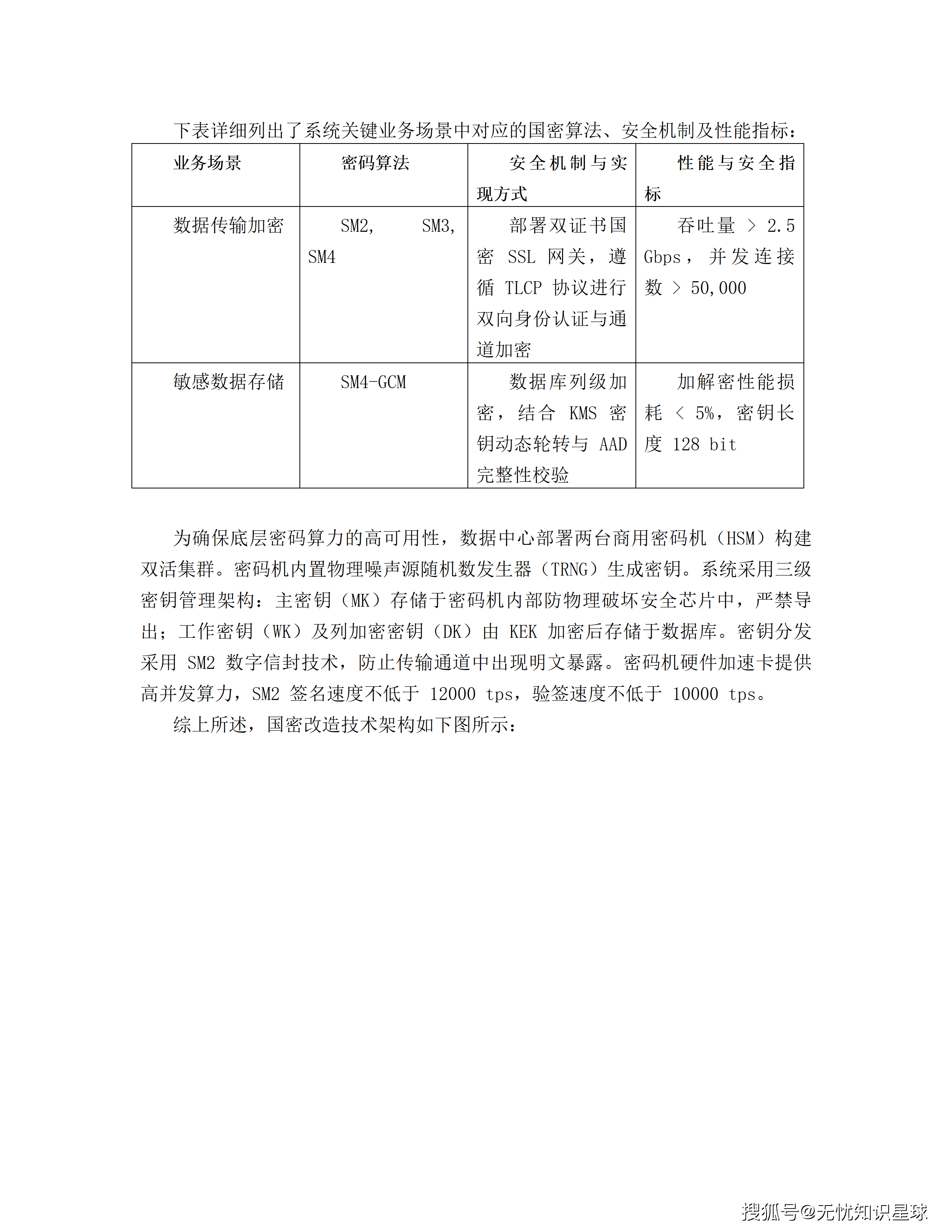

• API网关强制TLS 1.3双向认证
• 所有南向控制指令采用国密SM2数字签名（防止指令被篡改或重放）
• 传输载荷SM4对称加密
• 全量预警及处置日志通过Logstash收集，满足等保三级审计要求

十四、TOPSIS多目标比选决策：AHP+熵权+逼近理想解的组合拳 {#14}

这是调度决策的最后一公里------如何从NSGA-III输出的多个Pareto方案中选出最优解？

14.1 多指标综合评估体系

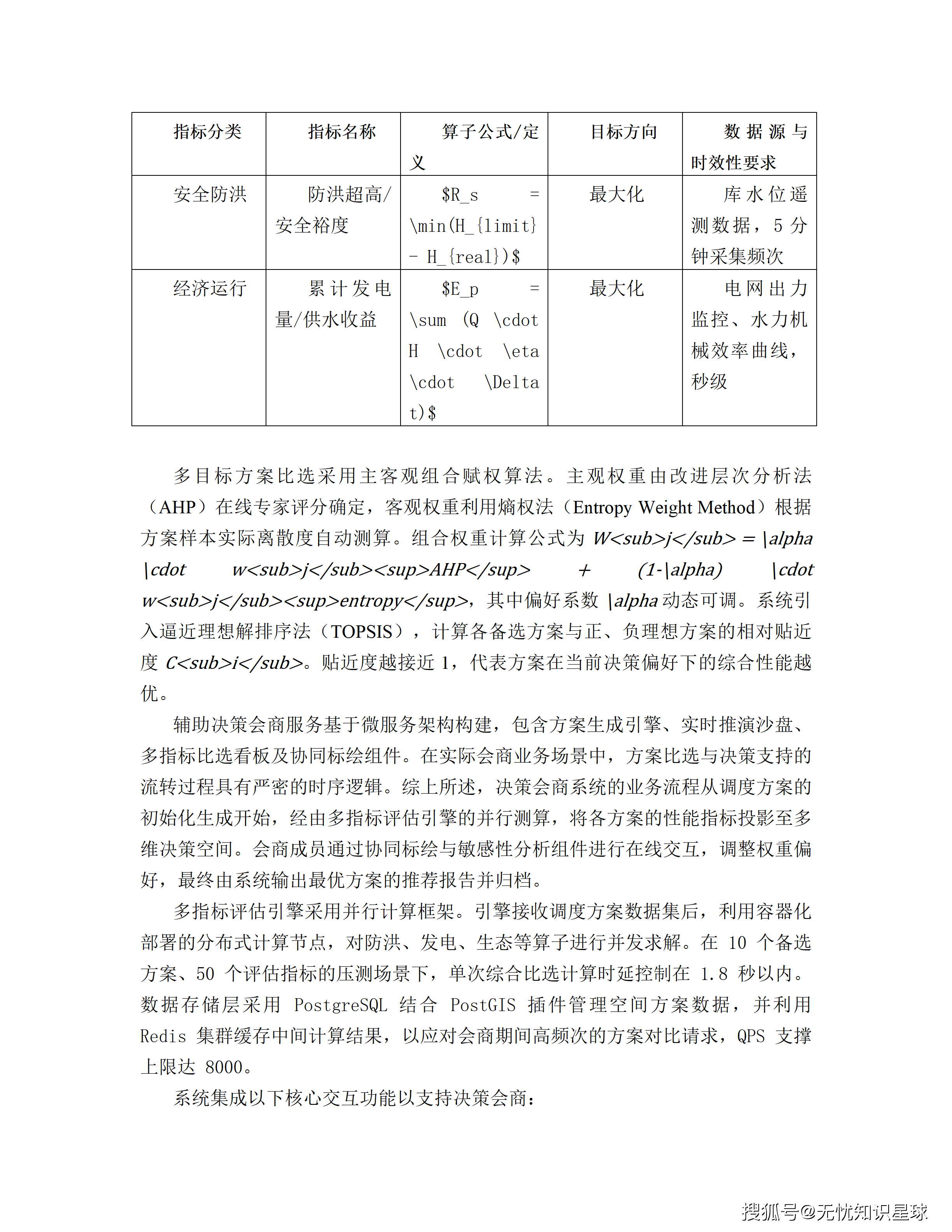

14.2 主客观组合赋权算法

主观权重（改进AHP层次分析法）：

• 专家在线评分，构建判断矩阵
• 计算最大特征值，通过一致性检验（CR<0.1）

客观权重（熵权法）：

• 根据方案样本的实际离散度自动测算
• 离散度越大 → 该指标区分能力越强 → 权重越高

组合权重公式：

KaTeX parse error: Unexpected character: '' at position 7: W_j = ̲lpha \cdot w_j^...

其中偏好系数 KaTeX parse error: Unexpected character: '' at position 1: ̲lpha 动态可调，允许决策者实时调整主客观权重的倾向。

14.3 TOPSIS逼近理想解

1. 构建加权归一化决策矩阵
2. 确定正理想方案（各指标最优值组合）和负理想方案（各指标最差值组合）
3. 计算每个候选方案与正/负理想方案的欧氏距离
4. 计算相对贴近度 Ci=Di−/(Di++Di−)Ci=Di−/(Di++Di−)

CiCi 越接近1，方案综合性能越优。

计算性能 ：10个备选方案、50个评估指标的压测场景下，单次综合比选计算时延控制在1.8秒以内 ；Redis集群缓存中间计算结果，QPS支撑上限达8000。

十五、三维数字沙盘与协同会商：WebGL+WebRTC实时推演 {#15}

多目标比选完成后，辅助决策会商系统提供三大核心交互功能：

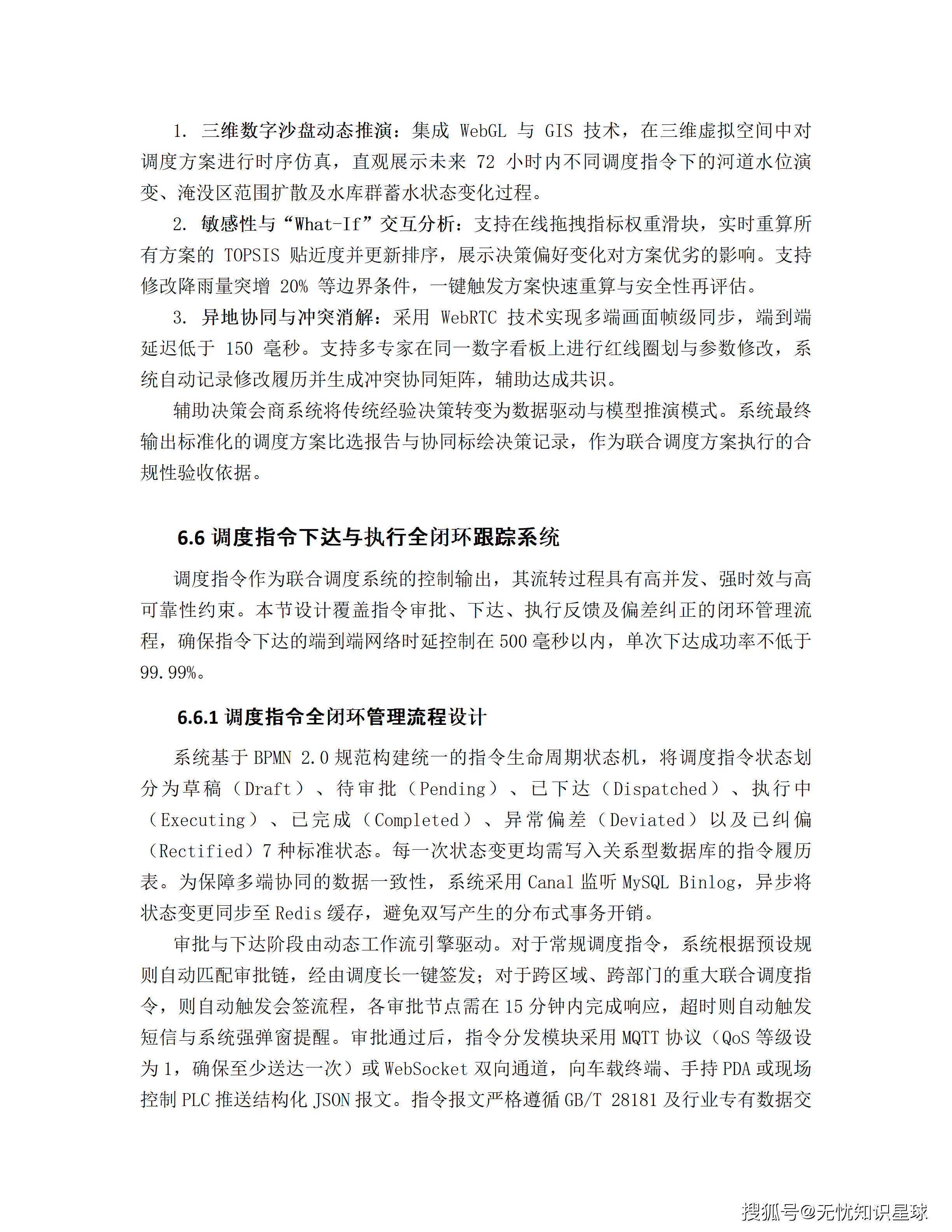

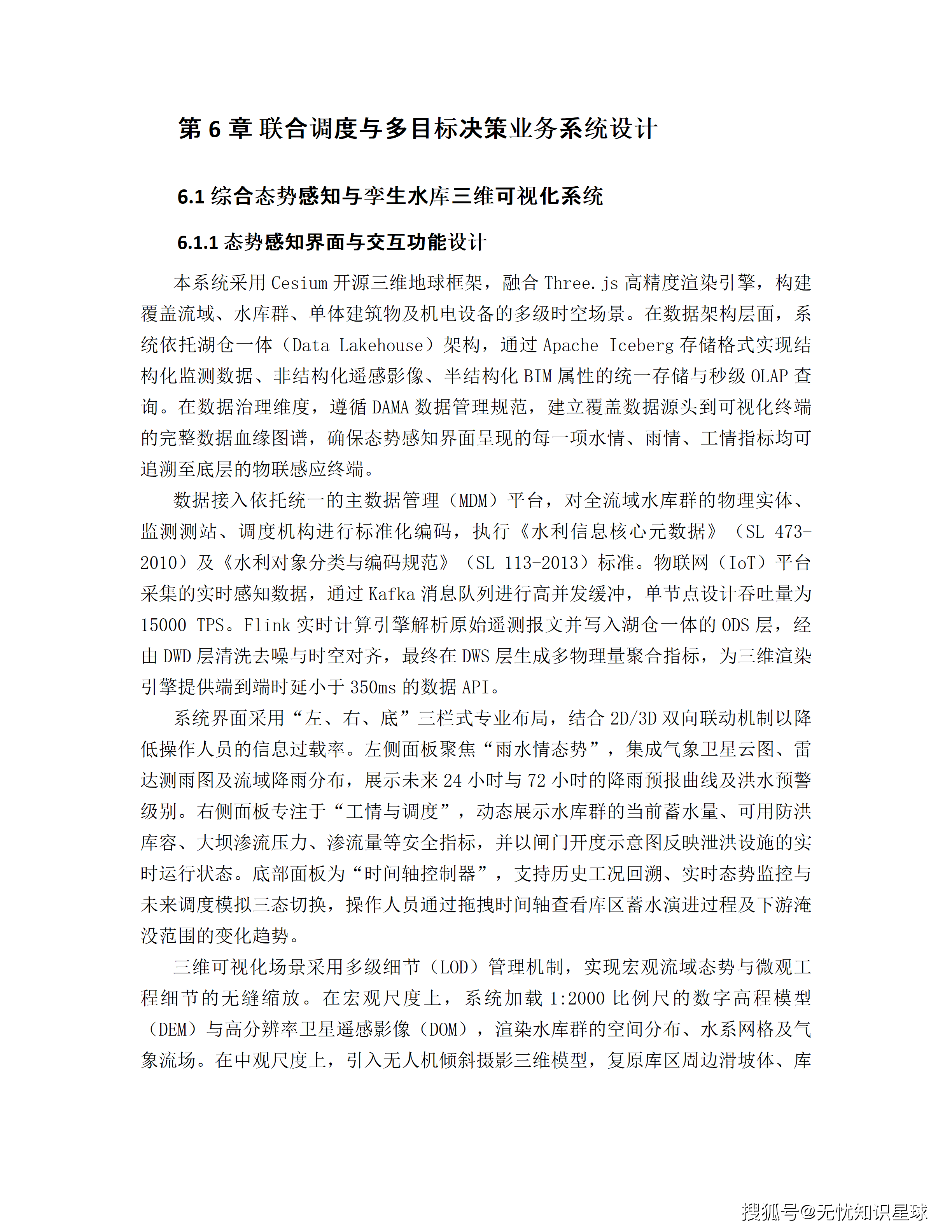

15.1 三维数字沙盘动态推演

• 集成WebGL + GIS技术，在三维虚拟空间进行时序仿真
• 直观展示未来72小时内不同调度指令下的：河道水位演变动态淹没区范围扩散过程水库群蓄水状态变化

15.2 敏感性与"What-If"交互分析

• 在线拖拽指标权重滑块，实时重算所有方案的TOPSIS贴近度
• 支持修改"降雨量突增20%"等边界条件
• 一键触发方案快速重算与安全性再评估

15.3 异地协同会商

• WebRTC技术 实现多端画面帧级同步，端到端延迟<150毫秒
• 多专家在同一数字看板协同标绘（红线圈划+参数修改）
• 系统自动记录修改履历，生成冲突协同矩阵，辅助达成共识
• 会商结束输出标准化比选报告 + 协同标绘决策记录（作为合规验收依据）

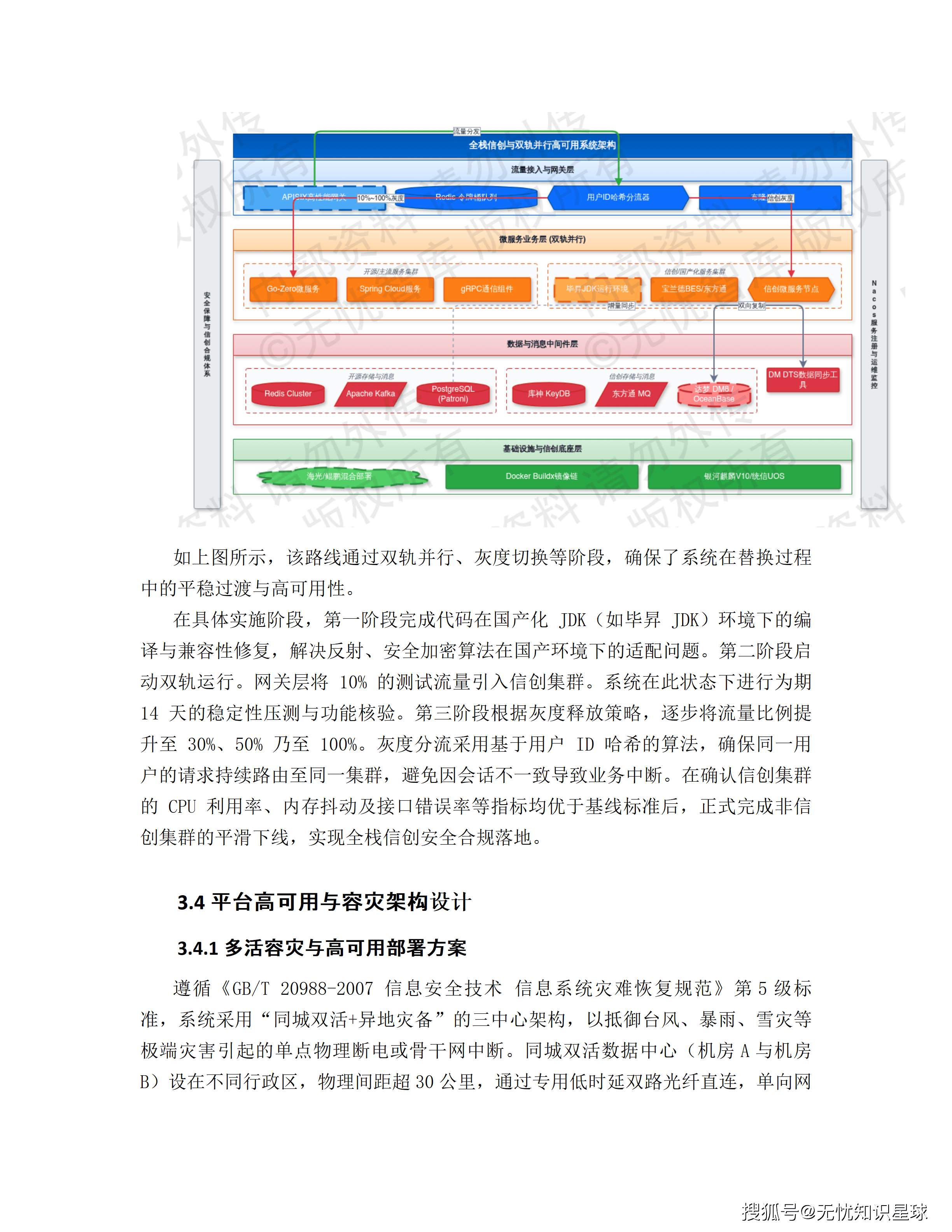

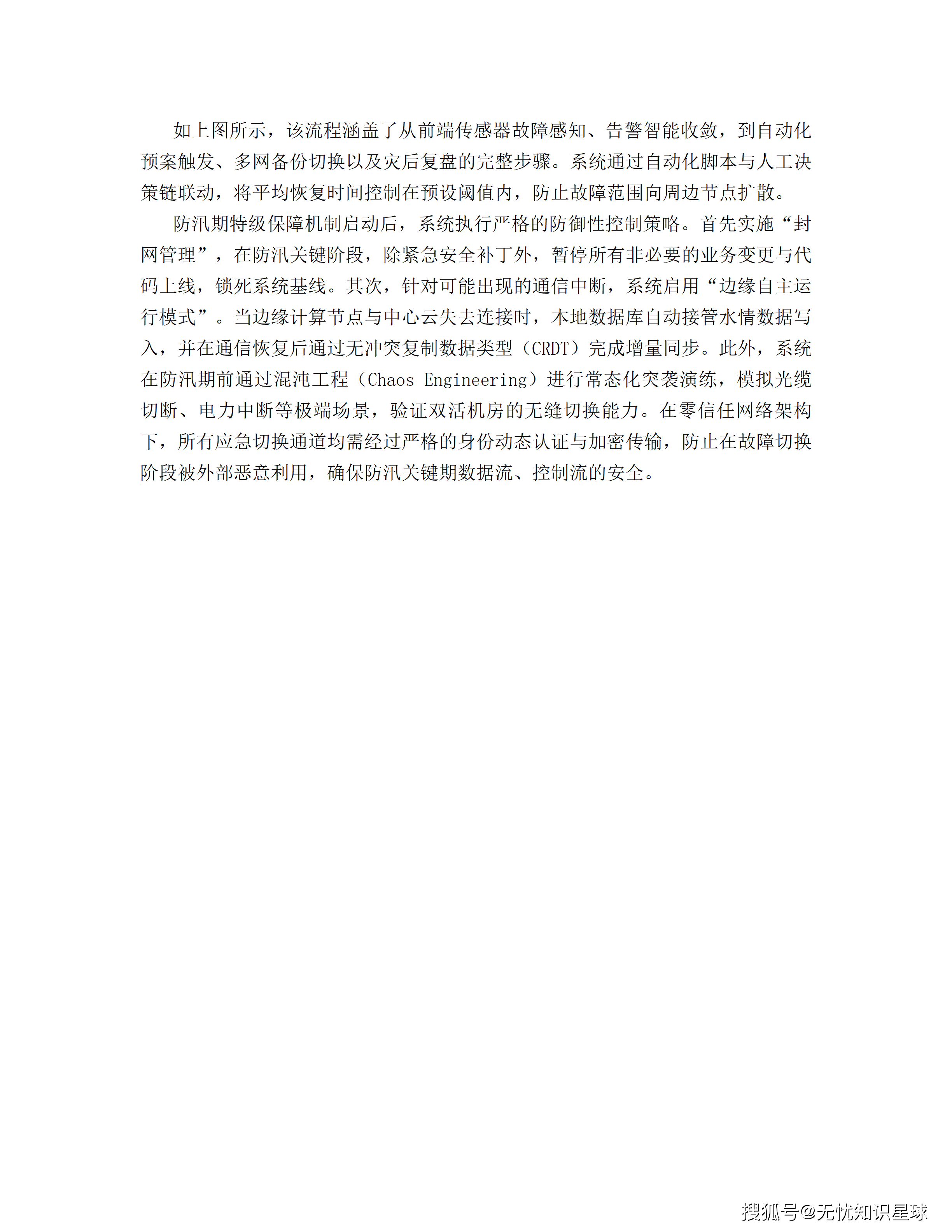

十六、高可用与容灾："同城双活+异地灾备"三中心架构 {#16}

遵循GB/T 20988-2007第5级标准，系统采用**"同城双活+异地灾备"三中心架构**：

16.1 三中心部署方案

同城双活（机房A + 机房B）

物理间距 > 30公里（跨行政区）

专用低时延双路光纤直连，单向网络时延 < 2ms

通过GSLB全局负载均衡 + 智能DNS调度流量

↓

异地灾备中心（距离500公里外，非灾害交集区域）

极端灾害下的全域数据异步备份与冷备恢复

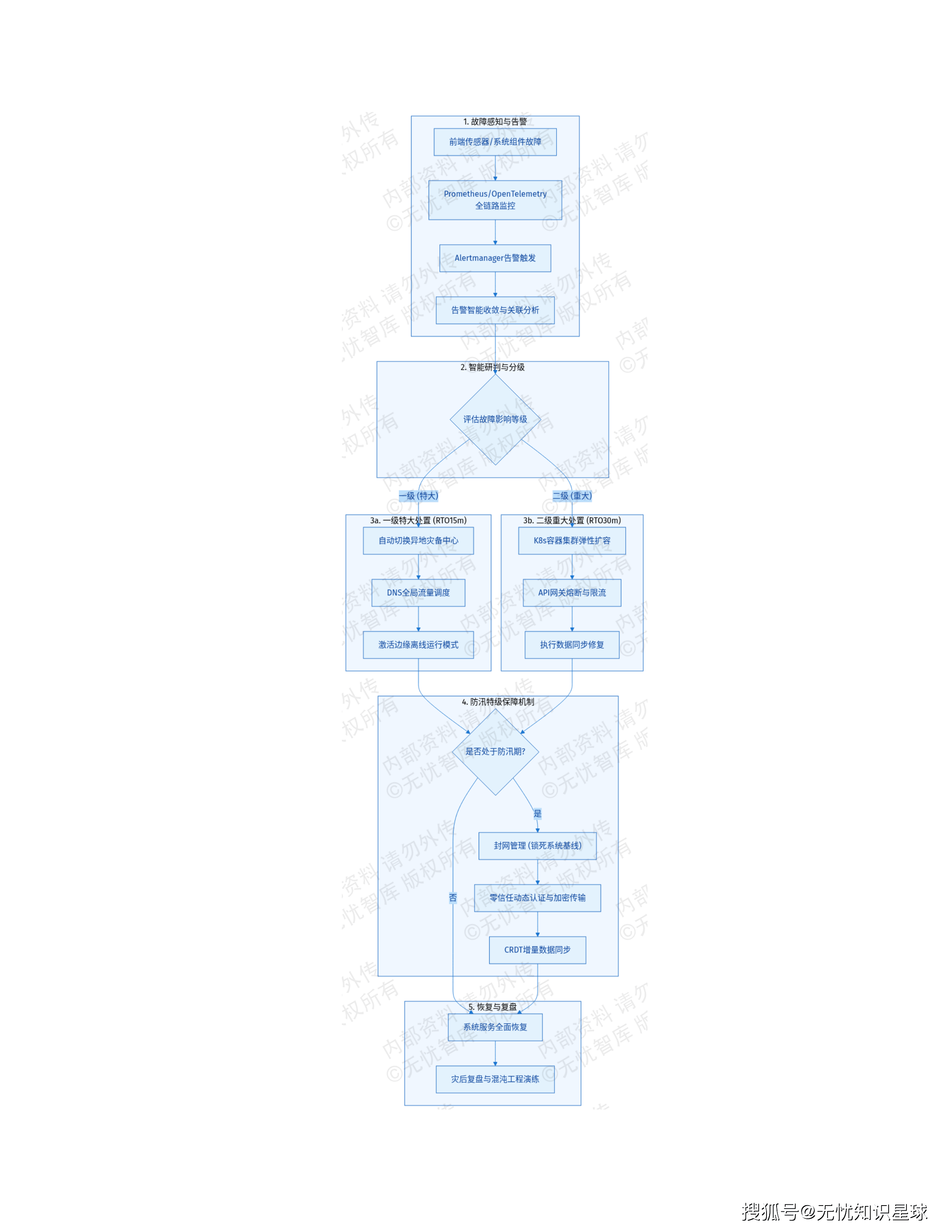

GSLB故障切换 ：单机房故障告警触发后，30秒内自动切换DNS解析，全量用户请求重定向至正常数据中心。

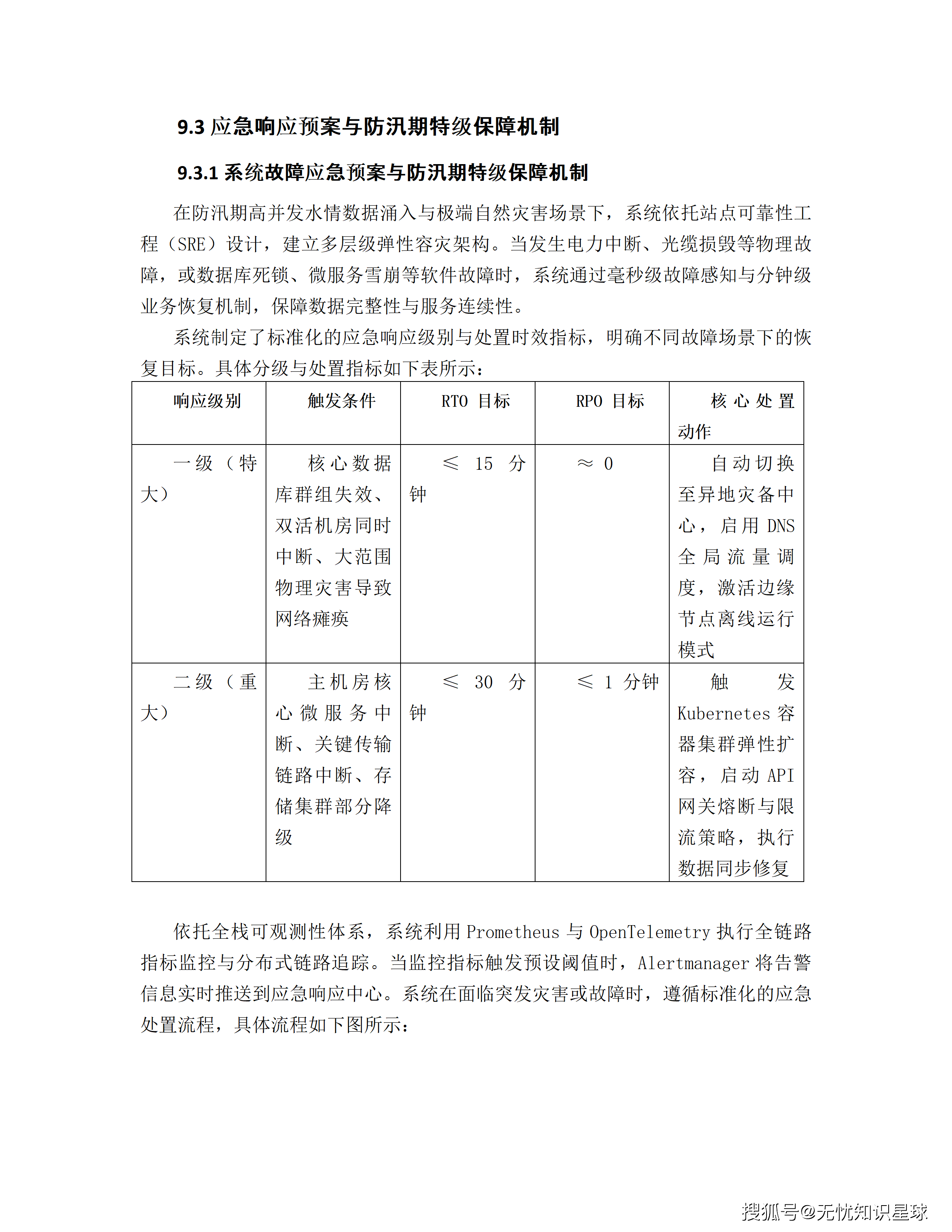

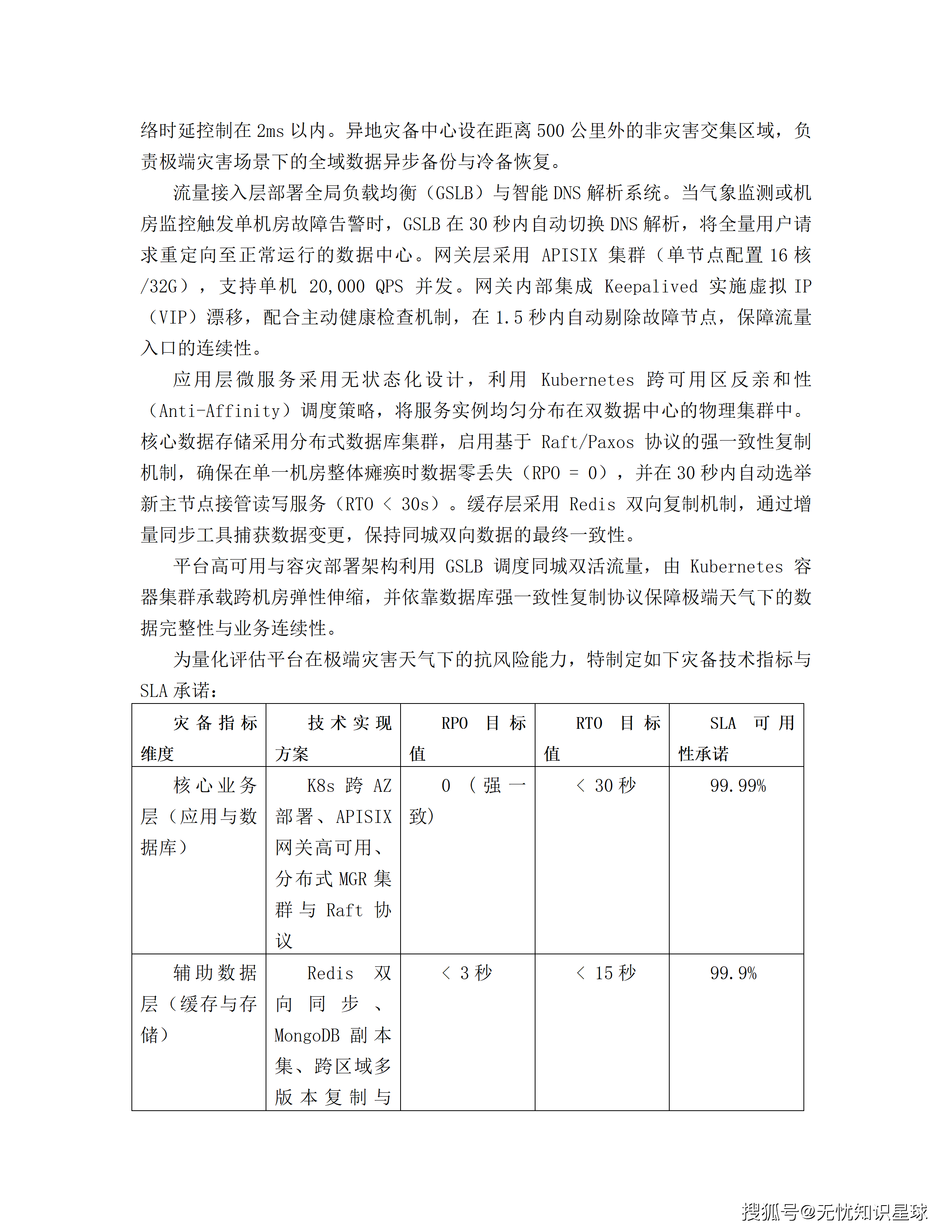

16.2 灾备指标

写在最后：数字孪生水利的三个核心认知

回顾全文，某水库群数字孪生调度平台的建设揭示了水利信息化的三个本质判断：

认知一：从"经验驱动"到"数据与算法双驱动"是不可逆的转型

过去依靠调度图和调度人员经验的时代已经终结。洪水演进的物理过程 、多目标的优化求解 、生态流量的定量约束，都需要计算机和算法来完成人脑无法处理的复杂性。

认知二：物理世界与数字世界的"双向映射"，比单向监控更有价值

数字孪生的核心不是"把物理世界可视化"，而是**"在数字世界中预演物理世界的未来"**，并将预演结果反馈指导物理世界的操作决策。这种双向闭环才是数字孪生的本质价值。

认知三：多目标优化不是"找最优解"，而是"找最优解集"

防洪、发电、生态、供水四个目标不存在同时最优的解 ------这是数学上的必然。智慧水利的核心是用NSGA-III等算法生成Pareto前沿解集，让决策者在充分信息下做有依据的权衡，而不是把这种权衡隐藏在黑盒里。

你们单位或项目中有没有水库调度或数字孪生相关的实践经验？欢迎评论区交流！

🔥 点赞 + 收藏 + 关注，持续输出智慧水利/数字孪生/多目标优化技术深度好文！

本文内容基于《某水库群数字孪生联合优化调度与防洪兴利多目标决策平台详细设计方案》整理，已做必要脱敏处理，供技术交流参考。
