第【21】期--基于基于CNN的通信信号调制识别--matlab完整代码

文章目录

- 摘要
- [1 研究背景](#1 研究背景)
- [2 实验设置](#2 实验设置)
- [3 实验结果](#3 实验结果)
- [4 总结](#4 总结)

摘要

通信信号的自动调制识别（Automatic Modulation Classification, AMC）是认知无线电、频谱监测和军事通信中的关键技术。近年来，深度学习，特别是卷积神经网络（CNN），已被广泛应用于AMC任务，并展现出比传统特征工程方法更强的泛化能力。

本文将以MATLAB为工具，基于两个实验代码，详细介绍一个完整的AMC实验流程，包括数据生成、CNN训练、性能评估，并重点分析IQ幅度/相位不平衡这种硬件非理想因素对识别精度的影响。我们将对比基线模型与带IQ不平衡模型在不同信噪比（SNR）下的鲁棒性，为实际系统设计提供参考

1 研究背景

自动调制识别（Automatic Modulation Recognition, AMR）是指接收端在未知先验信息的条件下，自动识别到来信号的调制方式的技术。作为信号检测与解调之间的关键环节，AMR直接决定了后续信息处理的正确性和通信系统的整体可靠性。该技术在军用和民用领域均具有重要的战略价值：在军事上，它是电子对抗、信号侦察和战场态势感知的核心手段；在民用领域，它广泛应用于频谱监测、认知无线电、链路自适应以及干扰防护等场景。随着无线通信技术的快速发展，信号的调制方式日趋多样，电磁环境也变得愈加错综复杂，探索实时高效的调制识别技术具有重要的现实意义。

传统的AMR方法主要分为两类：基于似然比（Likelihood-Based, LB）的方法和基于特征（Feature-Based, FB）的方法。LB方法通过评估观测信号在不同调制假设下的概率分布来实现分类，虽然在理论上具有最优性能，但计算复杂度极高，难以满足实际工程需求。FB方法依赖于人工设计的统计特征（如高阶累积量、谱相关密度等），其性能在很大程度上取决于特征工程的质量，且在低信噪比和复杂信道条件下识别精度严重衰减。此外，传统方法在面对多种调制类型共存、信号参数动态变化等复杂场景时，往往缺乏足够的灵活性和自适应性。

近年来，深度学习的迅猛发展为AMR技术带来了革命性的突破。深度神经网络通过多层非线性变换，能够从原始IQ数据中自动学习信号的层次化特征表示，同时实现特征提取与分类识别的端到端优化。其中，卷积神经网络（Convolutional Neural Network, CNN）凭借其层次化的局部感知机制，能够有效捕获调制信号中的幅度和相位失真特征，在空间特征提取方面展现出独特优势。与传统的AMR方法相比，基于深度学习的AMR方法在识别精度和计算效率等方面均具有显著优势。

2 实验设置

实验涵盖了10种常见调制类型：

数字调制：BPSK, QPSK, 8PSK, 16QAM, 64QAM, PAM4
频移键控：GFSK, CPFSK
模拟调制：DSB-AM, SSB-AM

每个调制类型的符号映射采用标准方式，基带信号通过根升余弦滤波器（由helperModClassGetModulator生成）进行脉冲成形，过采样率为8（sps=8），每帧包含1024个采样点（spf=1024），采样率为200 kHz。

训练数据规模：每种调制类型生成5000帧，总计50000帧，按80%训练、10%验证、10%测试划分。

此外，为模拟真实无线信道，引入了：

瑞利/莱斯多径信道（comm.RicianChannel）：三条路径，延迟 $0, 1.8e-6, 3.4e-6$ 秒，增益 $0, -2, -10$ dB，莱斯因子K=4，最大多普勒频移4 Hz。

载波频率偏移：随机偏移±5e-6 × fs，模拟本地振荡器偏差。

在零中频接收机中，I路和Q路的本振信号在幅度和相位上很难保持完美正交，会导致：

幅度不平衡：I/Q两路增益不一致（通常±5%以内）
相位不平衡：I/Q相位误差（通常±2°以内）

这种非理想性会引入镜像干扰，降低调制识别的准确性。

3 实验结果

层级编号	层类型	参数详情	输出尺寸（H×W×Channels）
1	输入层	输入尺寸 `[1×1024×2]`	`1×1024×2`
2	卷积层 1	8 个滤波器，滤波器大小 `[1×3]`，步长 `[1×1]`，填充 `'same'`	`1×1024×8`
3	批归一化层	-	`1×1024×8`
4	ReLU 激活层	-	`1×1024×8`
5	最大池化层 1	池化窗口 `[1×2]`，步长 `[1×2]`	`1×512×8`
6	卷积层 2	16 个滤波器，滤波器大小 `[1×3]`，填充 `'same'`	`1×512×16`
7	批归一化层	-	`1×512×16`
8	ReLU 激活层	-	`1×512×16`
9	最大池化层 2	池化窗口 `[1×2]`，步长 `[1×2]`	`1×256×16`
10	卷积层 3	32 个滤波器，滤波器大小 `[1×3]`，填充 `'same'`	`1×256×32`
11	批归一化层	-	`1×256×32`
12	ReLU 激活层	-	`1×256×32`
13	最大池化层 3	池化窗口 `[1×2]`，步长 `[1×2]`	`1×128×32`
14	卷积层 4	64 个滤波器，滤波器大小 `[1×3]`，填充 `'same'`	`1×128×64`
15	批归一化层	-	`1×128×64`
16	ReLU 激活层	-	`1×128×64`
17	最大池化层 4	池化窗口 `[1×2]`，步长 `[1×2]`	`1×64×64`
18	全连接层 1	输出神经元数 256	`1×1×256`
19	ReLU 激活层	-	`1×1×256`
20	Dropout 层	丢弃概率 0.5	`1×1×256`
21	全连接层 2（输出层）	输出神经元数 10（对应10种调制类型）	`1×1×10`
22	Softmax 层	-	`1×1×10`
23	分类输出层	交叉熵损失函数	-

超参数名称	取值 / 配置	说明
优化器（Optimizer）	`adam`	自适应矩估计，兼顾收敛速度与稳定性
初始学习率	`0.001`	采用固定学习率，未使用学习率衰减策略
训练轮数（Epochs）	`10`	训练集完整遍历次数，经验证足以使损失收敛
批量大小（Mini-Batch Size）	`256`	每次迭代使用的样本数，平衡内存占用与梯度估计精度
数据打乱	`'every-epoch'`	每个训练轮次开始时随机打乱样本顺序，增强泛化性
验证数据	`{valDataComplex, valLabel}`	占总数据集 10% 的验证集，用于监控过拟合
验证频率	`50`	每 50 次迭代在验证集上计算一次准确率和损失
损失函数	`'crossentropy'`（交叉熵）	适用于多分类任务的常用损失函数

可以看到：

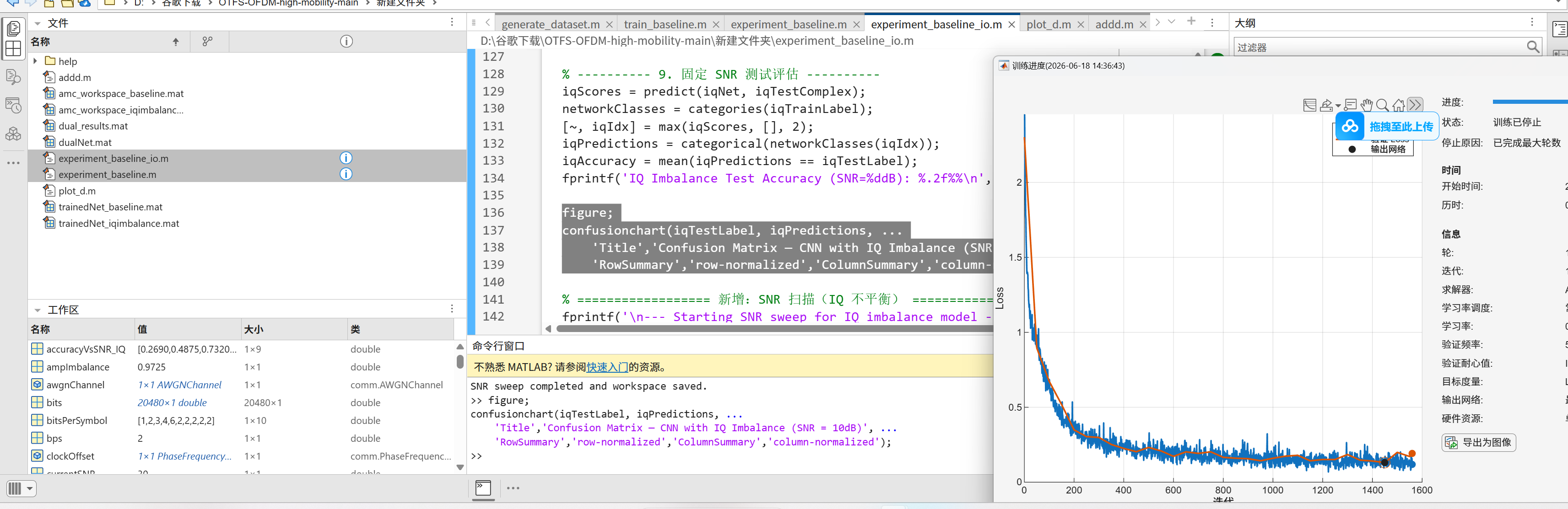

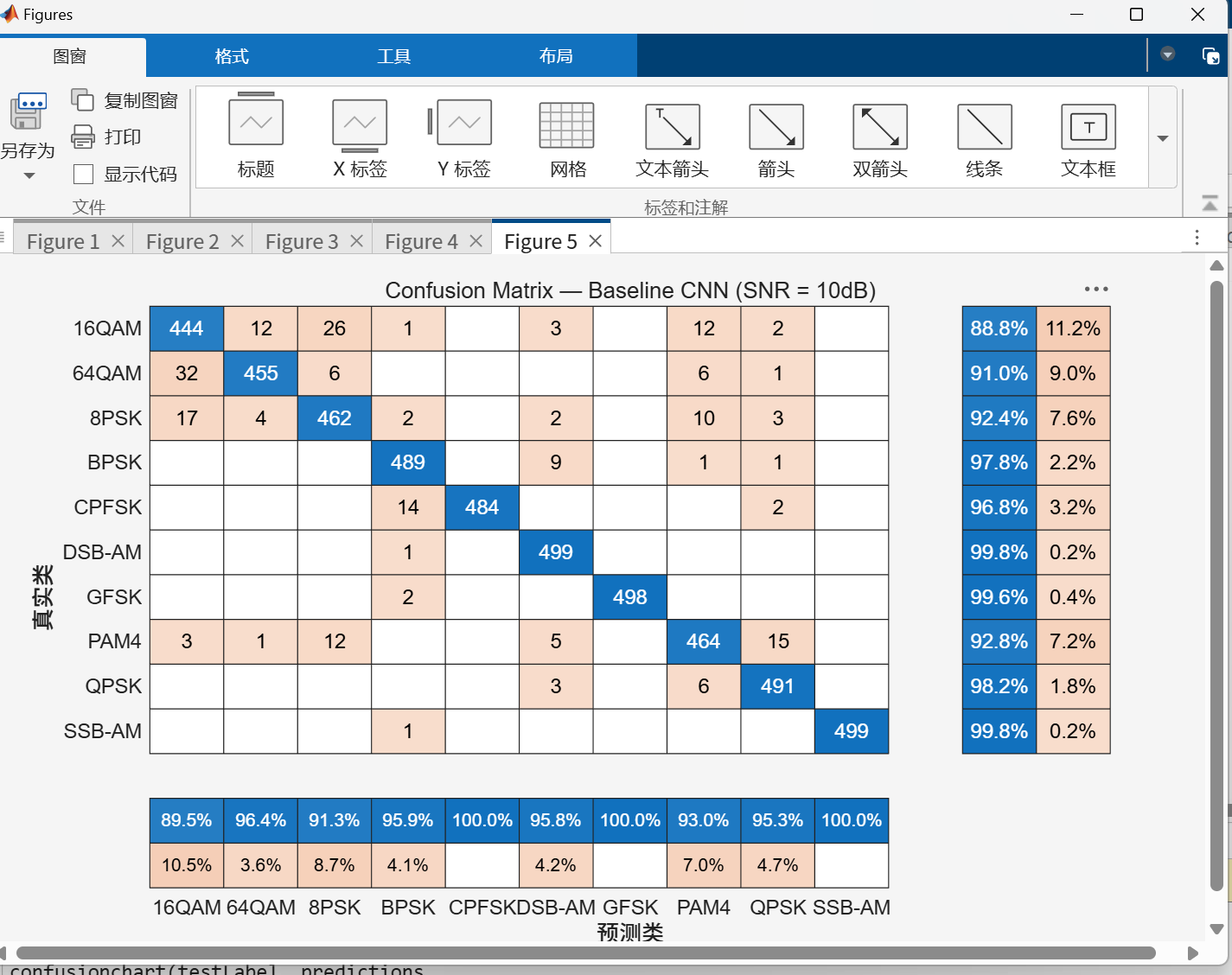

基线模型在 10 dB 测试集上的混淆矩阵，主对角线呈现高度集中的深色条带，表明绝大多数调制类型均能被正确识别。准确率约为90%

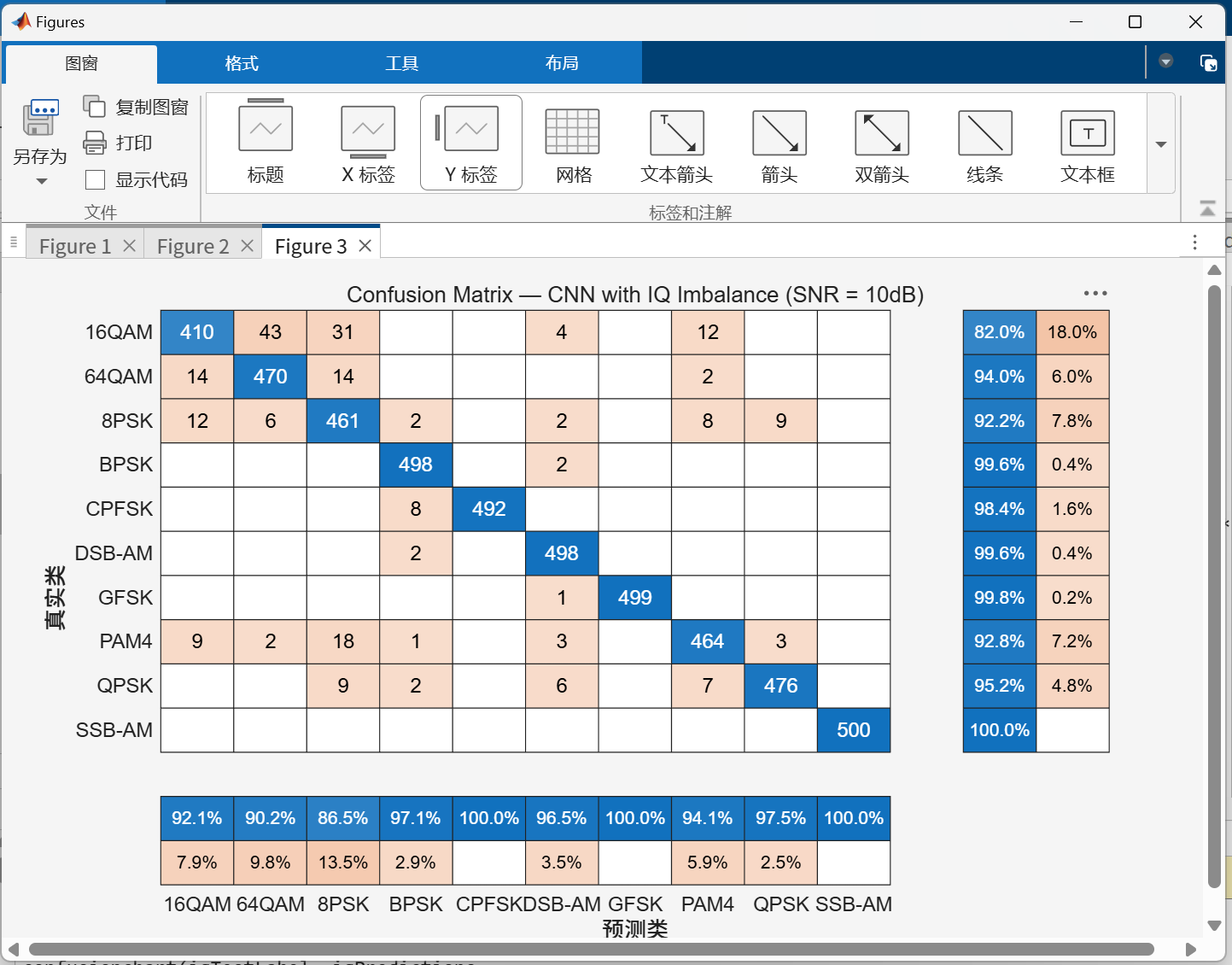

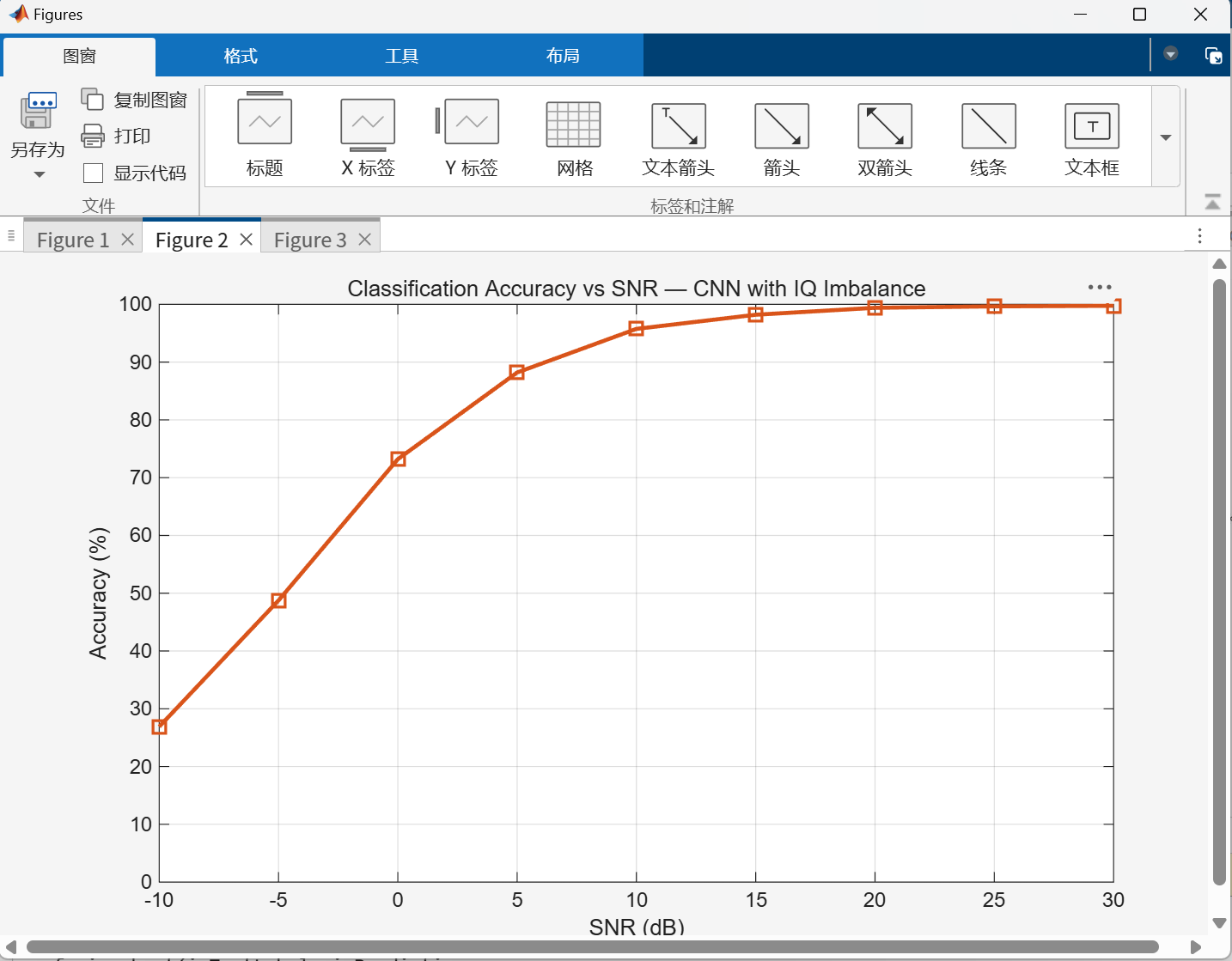

在测试数据注入随机的幅度不平衡（±5%）和相位不平衡（±2°）后，混淆矩阵呈现性能退化趋势：
全局准确率下降：相较于基线模型，总体准确率通常降低 5~10 个百分点，表明 IQ 不平衡确实对分类决策产生了负面影响。
模拟调制影响较小：DSB-AM 和 SSB-AM 的识别准确率下降幅度最小（通常 < 2%），因为模拟幅度调制的信息主要承载于包络，其对 I/Q 正交性的依赖程度低于数字调制。

c 复制代码

%% 实验一：基线 CNN 训练与 SNR 鲁棒性测试
clear; clc;
addpath(genpath('help'));
% ---------- 1. 参数配置 ----------
sps = 8;
spf = 1024;
fs  = 200e3;
SNR = 10;
numFramesPerModType = 5000;

modTypes = categorical(["BPSK","QPSK","8PSK",...
                        "16QAM","64QAM","PAM4",...
                        "GFSK","CPFSK",...
                        "DSB-AM","SSB-AM"]);
bitsPerSymbol = [1, 2, 3, 4, 6, 2, 2, 2, 2, 2];

% ---------- 2. 信道对象 ----------
awgnChannel = comm.AWGNChannel('NoiseMethod','Signal to noise ratio (SNR)','SNR',SNR);
ricianChannel = comm.RicianChannel('SampleRate',fs,...
    'PathDelays',[0 1.8e-6 3.4e-6],'AveragePathGains',[0 -2 -10],...
    'KFactor',4,'MaximumDopplerShift',4);
clockOffset = comm.PhaseFrequencyOffset('SampleRate',fs,'FrequencyOffset',0);

% ---------- 3. 生成数据集 ----------
numModTypes = length(modTypes);
totalFrames = numModTypes * numFramesPerModType;
frameData  = zeros(2, spf, 1, totalFrames);
frameLabel = repmat(modTypes(1), totalFrames, 1);
frameIdx   = 1;

for modIdx = 1:numModTypes
    modType = modTypes(modIdx);
    bps     = bitsPerSymbol(modIdx);
    modulator = helperModClassGetModulator(modType, sps, fs);
    numSymbols = 10 * spf;
    numBits = numSymbols * bps;
    frameCount = 0;

    while frameCount < numFramesPerModType
        if ismember(modType, ["DSB-AM","SSB-AM"])
            bits = 2 * randi([0 1], numBits, 1) - 1;
        else
            bits = randi([0 1], numBits, 1);
        end

        txSignal = modulator(bits);
        rxSignal = ricianChannel(txSignal);

        release(clockOffset);
        clockOffset.FrequencyOffset = fs * 5e-6 * (2*rand()-1);
        rxSignal = clockOffset(rxSignal);

        release(awgnChannel);
        rxSignal = awgnChannel(rxSignal);

        frames = helperModClassFrameGenerator(rxSignal, spf, spf, 50, sps);

        for k = 1:size(frames,2)
            if frameCount >= numFramesPerModType; break; end
            frame = frames(:,k);
            if modType == "BPSK"
                randomPhase = 2*pi*rand();
                frame = frame * exp(1j*randomPhase);
                frame = frame / sqrt(mean(abs(frame).^2));
            end
            frameData(1,:,1,frameIdx) = real(frame);
            frameData(2,:,1,frameIdx) = imag(frame);
            frameLabel(frameIdx) = modType;
            frameIdx = frameIdx + 1;
            frameCount = frameCount + 1;
        end
    end
    fprintf('Generated %d frames for %s\n', numFramesPerModType, char(modType));
end
fprintf('Dataset complete: %d total frames\n', totalFrames);

% ---------- 4. 划分训练/验证/测试 (80/10/10) ----------
rng(42);
partition1 = cvpartition(frameLabel, 'HoldOut', 0.2);
trainData  = frameData(:,:,:,training(partition1));
trainLabel = frameLabel(training(partition1));
tempData   = frameData(:,:,:,test(partition1));
tempLabel  = frameLabel(test(partition1));
partition2 = cvpartition(tempLabel, 'HoldOut', 0.5);
valData    = tempData(:,:,:,training(partition2));
valLabel   = tempLabel(training(partition2));
testData   = tempData(:,:,:,test(partition2));
testLabel  = tempLabel(test(partition2));

% ---------- 5. 构建网络 ----------
modCLassNet = helperModClassCNN(modTypes, sps, spf);

% ---------- 6. 准备训练数据（复数形式） ----------
trainDataComplex = squeeze(trainData(1,:,:,:)) + 1j*squeeze(trainData(2,:,:,:));
trainDataComplex = reshape(trainDataComplex, spf, 1, []);
valDataComplex   = squeeze(valData(1,:,:,:)) + 1j*squeeze(valData(2,:,:,:));
valDataComplex   = reshape(valDataComplex, spf, 1, []);

% ---------- 7. 训练选项 ----------
trainOptions = trainingOptions('adam', ...
    'InitialLearnRate',0.001, 'MaxEpochs',10, 'MiniBatchSize',256, ...
    'Shuffle','every-epoch', ...
    'ValidationData',{valDataComplex, valLabel}, ...
    'ValidationFrequency',50, 'Verbose',true, 'Plots','training-progress', ...
    'ExecutionEnvironment','gpu');

% ---------- 8. 训练 ----------
trainedNet = trainnet(trainDataComplex, trainLabel, modCLassNet, ...
                      'crossentropy', trainOptions);
save('trainedNet_baseline.mat', 'trainedNet');

% ---------- 9. 测试集评估 ----------
testDataComplex = squeeze(testData(1,:,:,:)) + 1j*squeeze(testData(2,:,:,:));
testDataComplex = reshape(testDataComplex, spf, 1, []);
testScores = predict(trainedNet, testDataComplex);
networkClasses = categories(trainLabel);
[~, idx] = max(testScores, [], 2);
predictions = categorical(networkClasses(idx));
accuracy = mean(predictions == testLabel);
fprintf('Test Accuracy (SNR=%ddB): %.2f%%\n', SNR, accuracy*100);

figure;
confusionchart(testLabel, predictions, ...
    'Title','Confusion Matrix --- Baseline CNN (SNR = 10dB)', ...
    'RowSummary','row-normalized','ColumnSummary','column-normalized');

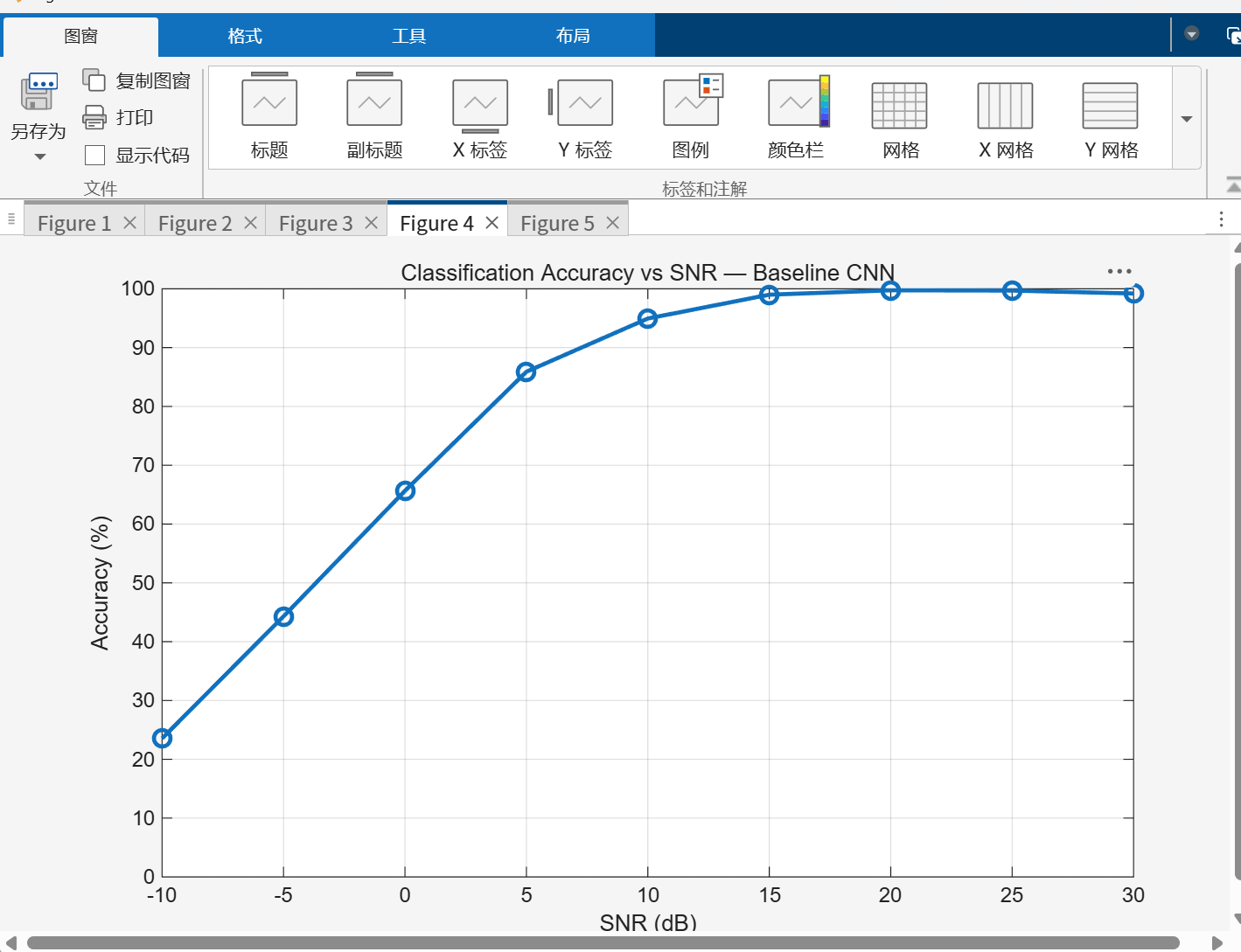

% ---------- 10. SNR 扫描 ----------
snrValues = -10:5:30;
accuracyVsSNR = zeros(1, length(snrValues));
numTestFrames = 200;

for snrIdx = 1:length(snrValues)
    currentSNR = snrValues(snrIdx);
    sweepData  = zeros(2, spf, 1, numModTypes*numTestFrames);
    sweepLabel = repmat(modTypes(1), numModTypes*numTestFrames, 1);
    frameIdx = 1;

    for modIdx = 1:numModTypes
        modType = modTypes(modIdx);
        bps = bitsPerSymbol(modIdx);
        modulator = helperModClassGetModulator(modType, sps, fs);
        reset(ricianChannel);
        frameCount = 0;
        numSymbols = 10 * spf;
        numBits = numSymbols * bps;

        while frameCount < numTestFrames
            if ismember(modType, ["DSB-AM","SSB-AM"])
                bits = 2 * randi([0 1], numBits, 1) - 1;
            else
                bits = randi([0 1], numBits, 1);
            end
            txSignal = modulator(bits);
            rxSignal = ricianChannel(txSignal);
            release(clockOffset);
            clockOffset.FrequencyOffset = fs * 5e-6 * (2*rand()-1);
            rxSignal = clockOffset(rxSignal);
            release(awgnChannel);
            awgnChannel.SNR = currentSNR;
            rxSignal = awgnChannel(rxSignal);
            frames = helperModClassFrameGenerator(rxSignal, spf, spf, 50, sps);
            for k = 1:size(frames,2)
                if frameCount >= numTestFrames; break; end
                frame = frames(:,k);
                if modType == "BPSK"
                    randomPhase = 2*pi*rand();
                    frame = frame * exp(1j*randomPhase);
                    frame = frame / sqrt(mean(abs(frame).^2));
                end
                sweepData(1,:,1,frameIdx) = real(frame);
                sweepData(2,:,1,frameIdx) = imag(frame);
                sweepLabel(frameIdx) = modType;
                frameIdx = frameIdx + 1;
                frameCount = frameCount + 1;
            end
        end
    end

    sweepDataComplex = squeeze(sweepData(1,:,:,:)) + 1j*squeeze(sweepData(2,:,:,:));
    sweepDataComplex = reshape(sweepDataComplex, spf, 1, []);
    sweepScores = predict(trainedNet, sweepDataComplex);
    [~, idx] = max(sweepScores, [], 2);
    sweepPredictions = categorical(networkClasses(idx));
    accuracyVsSNR(snrIdx) = mean(sweepPredictions == sweepLabel);
    fprintf('SNR = %3d dB -> Accuracy = %.2f%%\n', currentSNR, accuracyVsSNR(snrIdx)*100);
end

figure;
plot(snrValues, accuracyVsSNR*100, '-o', 'LineWidth',2, 'MarkerSize',8);
xlabel('SNR (dB)'); ylabel('Accuracy (%)');
title('Classification Accuracy vs SNR --- Baseline CNN');
grid on; ylim([0 100]); xticks(snrValues);

save('amc_workspace_baseline.mat');

4 总结

综上所述，本研究以CNN为工具，以I/Q不平衡为切入点，系统评估非理想硬件条件下调制识别模型的性能退化规律，兼具理论探索价值与工程指导意义。

源代码出图所见即所得，代码获取方式见VX公众号
