操作系统课程设计：六大经典算法可视化模拟系统（C+Python+前端）

🎯 项目概述

本项目是一个面向操作系统课程设计 的综合实验平台，采用 C 语言（算法核心）+ Python Flask（后端服务）+ 纯前端 HTML/CSS/JS（可视化界面） 三层架构，完整实现了课程设计任务书中要求的六大经典操作系统算法，并提供动态、交互式的可视化展示。

核心亮点：

✅ 六大算法全覆盖：HPF/FCFS调度、银行家算法、动态分区内存分配、页面置换、生产者-消费者同步
✅ 三层架构解耦：算法、服务、界面分离，便于理解与扩展
✅ 双引擎执行：优先调用高性能 C 可执行程序，缺失时自动回退 Python 实现

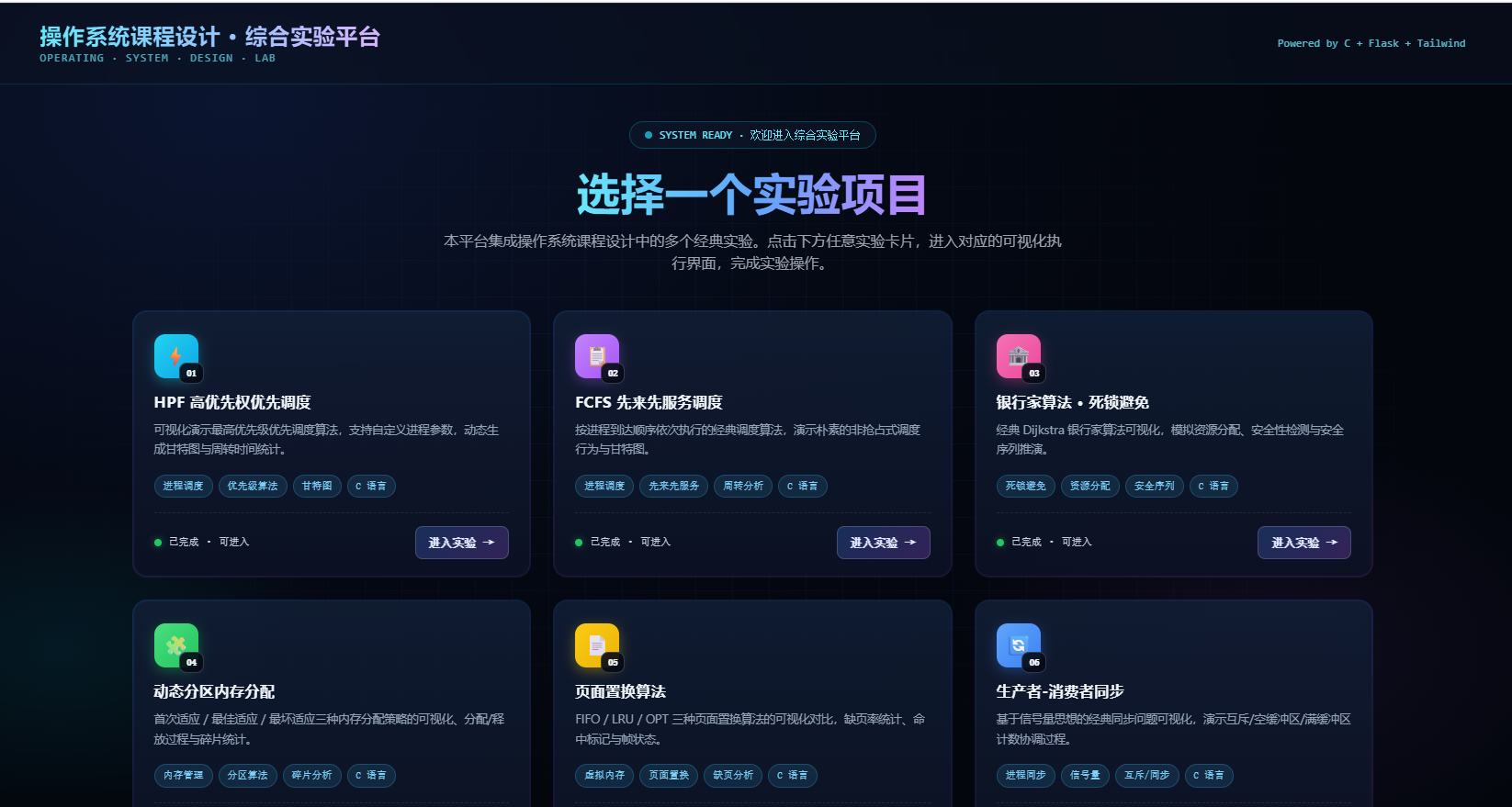

✅ 可视化大屏：深色科技风界面，支持甘特图、内存分区图、安全序列、命中率对比等动态展示
✅ 严格对齐课程设计：默认输入即任务书基准测试数据，输出结果与标准答案一致

📑 目录

[🎯 项目概述](#🎯 项目概述)
[🏗️ 项目整体架构](#🏗️ 项目整体架构)
- 技术栈与通信流程
[📊 六大算法运行效果展示](#📊 六大算法运行效果展示)
- [1. HPF 动态高优先权调度](#1. HPF 动态高优先权调度)
- [2. FCFS 先来先服务调度](#2. FCFS 先来先服务调度)
- [3. 银行家算法（死锁避免）](#3. 银行家算法（死锁避免）)
- [4. 动态分区内存分配](#4. 动态分区内存分配)
- [5. 页面置换算法](#5. 页面置换算法)
- [6. 生产者-消费者同步](#6. 生产者-消费者同步)
[📚 课程设计任务书基准测试数据](#📚 课程设计任务书基准测试数据)
- [2.1 HPF 动态高优先权调度（实验一）](#2.1 HPF 动态高优先权调度（实验一）)
- [2.2 银行家算法（实验二）](#2.2 银行家算法（实验二）)
- [2.3 动态分区内存分配（实验三）](#2.3 动态分区内存分配（实验三）)
- [2.4 页面置换算法（实验四）](#2.4 页面置换算法（实验四）)
- [2.5 生产者-消费者同步（实验五）](#2.5 生产者-消费者同步（实验五）)
[🚀 快速开始](#🚀 快速开始)
- 环境要求
- 一键运行（Windows）
- [编译 C 算法核心（可选）](#编译 C 算法核心（可选）)
[📁 项目结构](#📁 项目结构)
[🔍 常见问题 FAQ](#🔍 常见问题 FAQ)
[📈 性能基准](#📈 性能基准)
[🎉 总结](#🎉 总结)

🏗️ 项目整体架构

技术栈与通信流程

复制代码

前端大屏 (index.html + CSS + JS)
        │
        ▼ HTTP fetch (JSON)
        │
app.py (Flask) ------ 中枢调度层
        │
        ├── subprocess.run() ------→ C 可执行文件 (*.exe)
        │                           │
        │                           ▼ 读写 JSON 文件
        │                           │
        │                        data/ (输入) & output/ (输出)
        │
        └── Python import (回退) ------→ Python 调度器 (*_scheduler.py)
                                        │
                                        ▼ 读写 JSON 文件
                                        │
                                     data/ (输入) & output/ (输出)

关键设计说明：

C 程序完全独立 ：源码中不包含 Python.h 等 Python C API 调用，通过 JSON 文件和子进程 (subprocess) 与 Python 层通信。
优雅降级：若 C 可执行文件不存在，Flask 自动调用等价的 Python 实现，保证功能可用。
纯前端界面：通过 HTTP fetch 调用 Flask API 获取 JSON 数据，实现算法结果的可视化渲染。

📊 六大算法运行效果展示

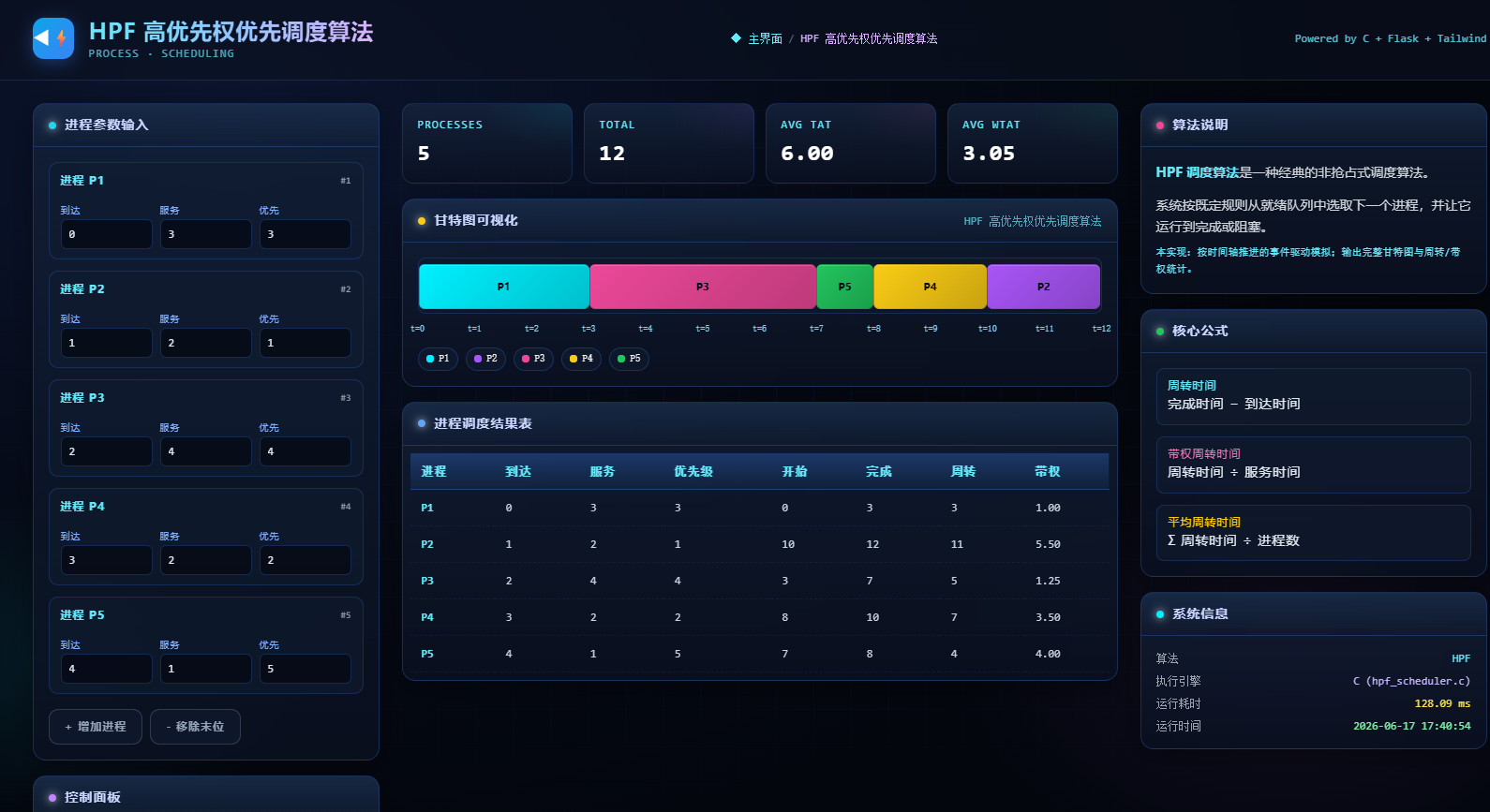

1. HPF 动态高优先权调度

规则：优先数越大优先级越高；进程运行 1 时间片后优先数 -1，放回就绪队列。
输出：完整调度过程、PCB 状态表、甘特图。

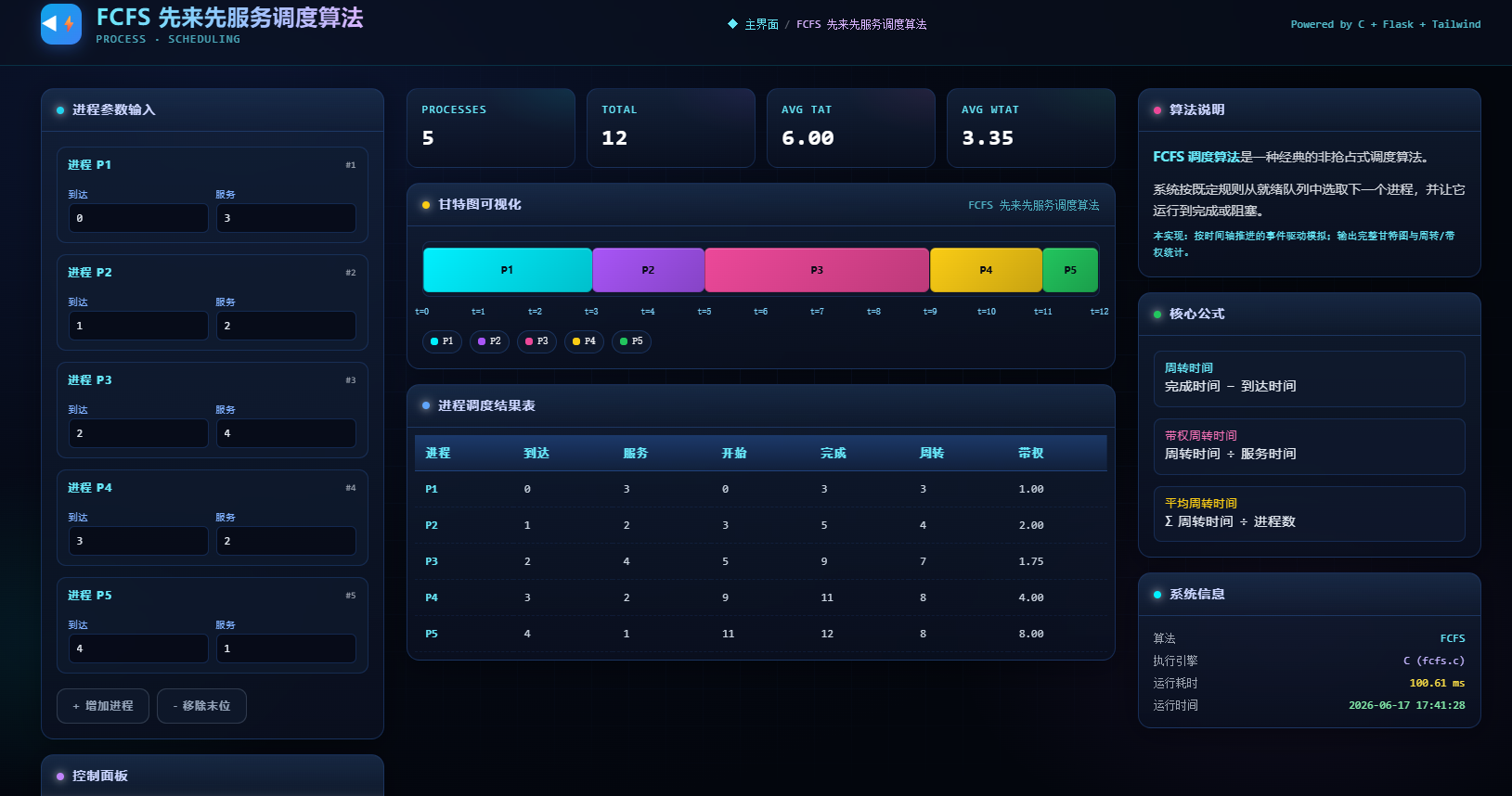

2. FCFS 先来先服务调度

规则：按到达时间依次调度，相同到达时间保持输入顺序。
输出：进程调度顺序、完成时间、周转时间等。

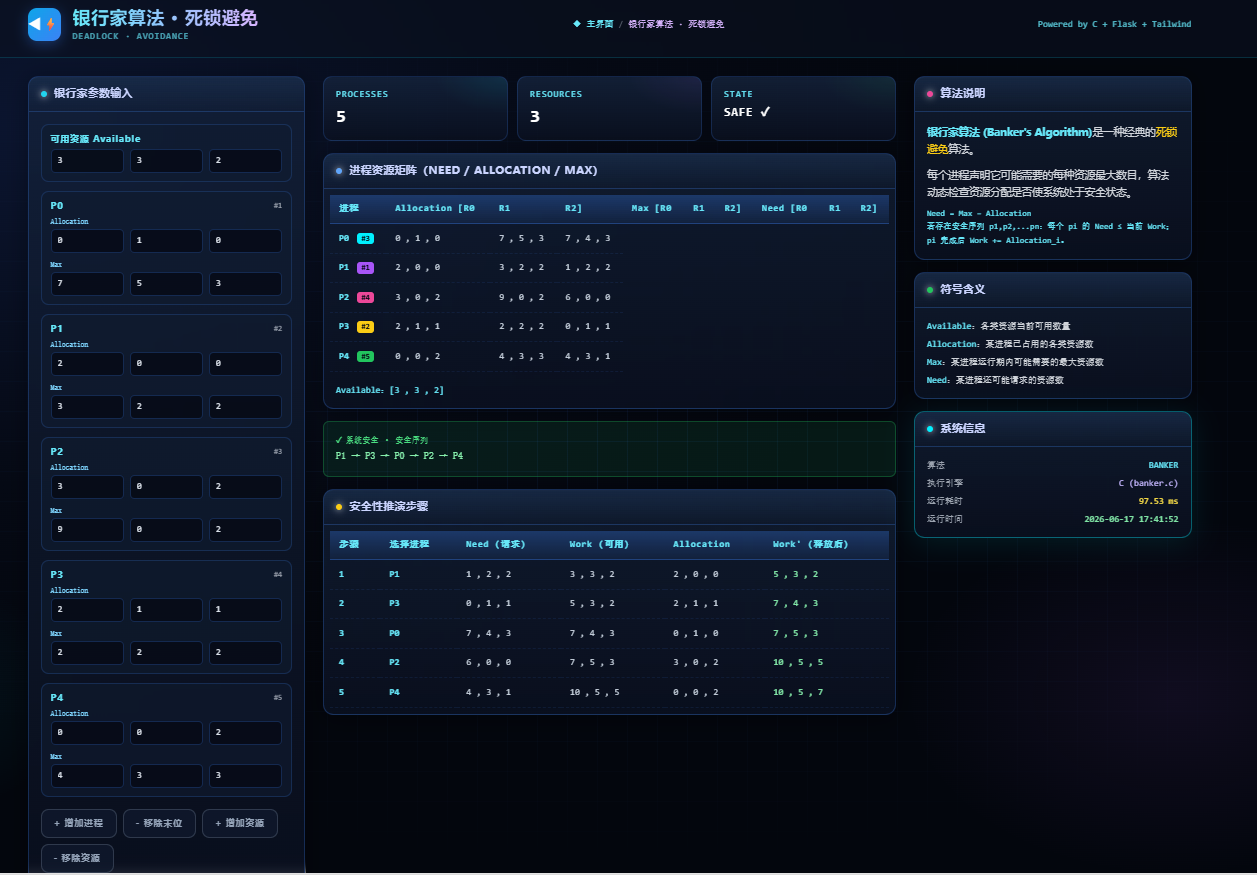

3. 银行家算法（死锁避免）

基准数据：5 进程、4 类资源。

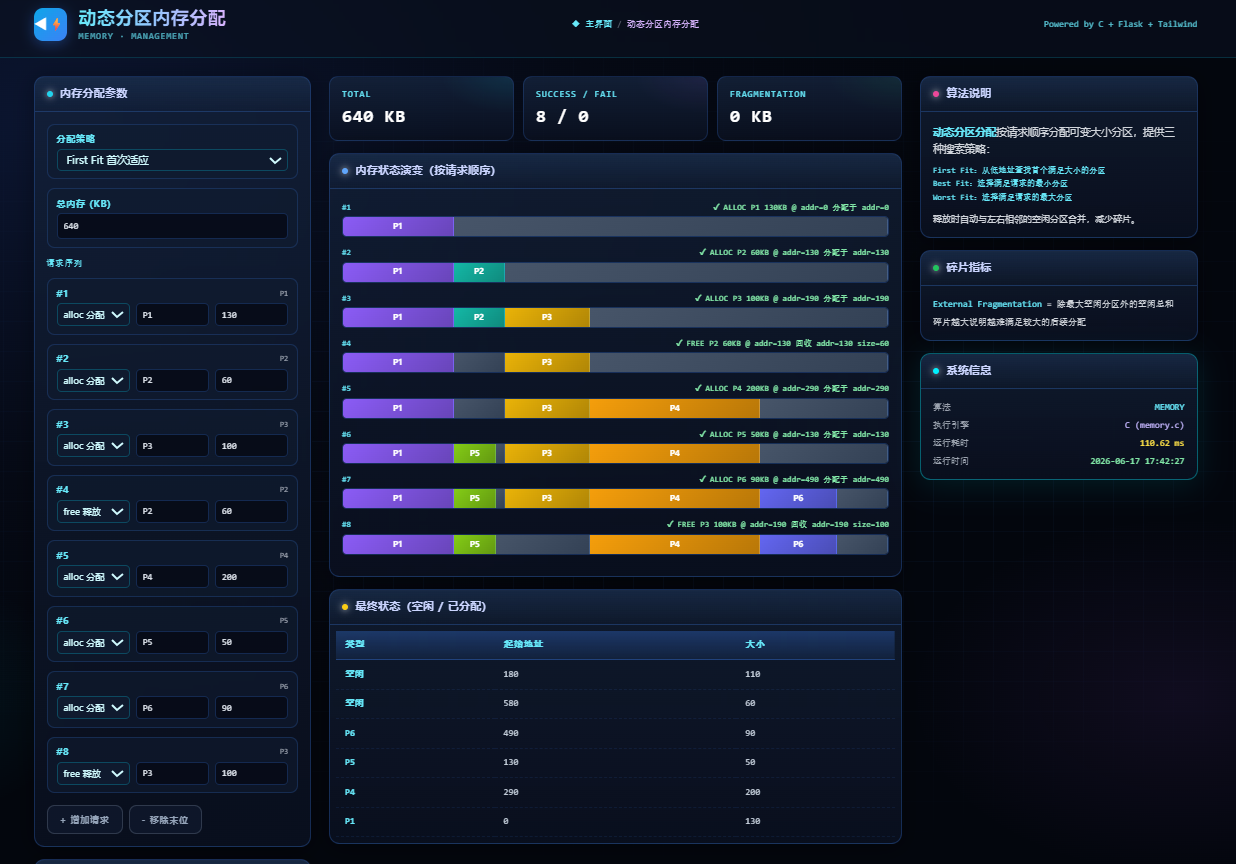

功能：输出安全序列、试探分配结果、资源分配图。

4. 动态分区内存分配

总容量：512KB。
策略：首次适应 (First Fit)、最佳适应 (Best Fit)、最坏适应 (Worst Fit) 三种策略并行对比。
可视化：空闲分区表动态变化图。

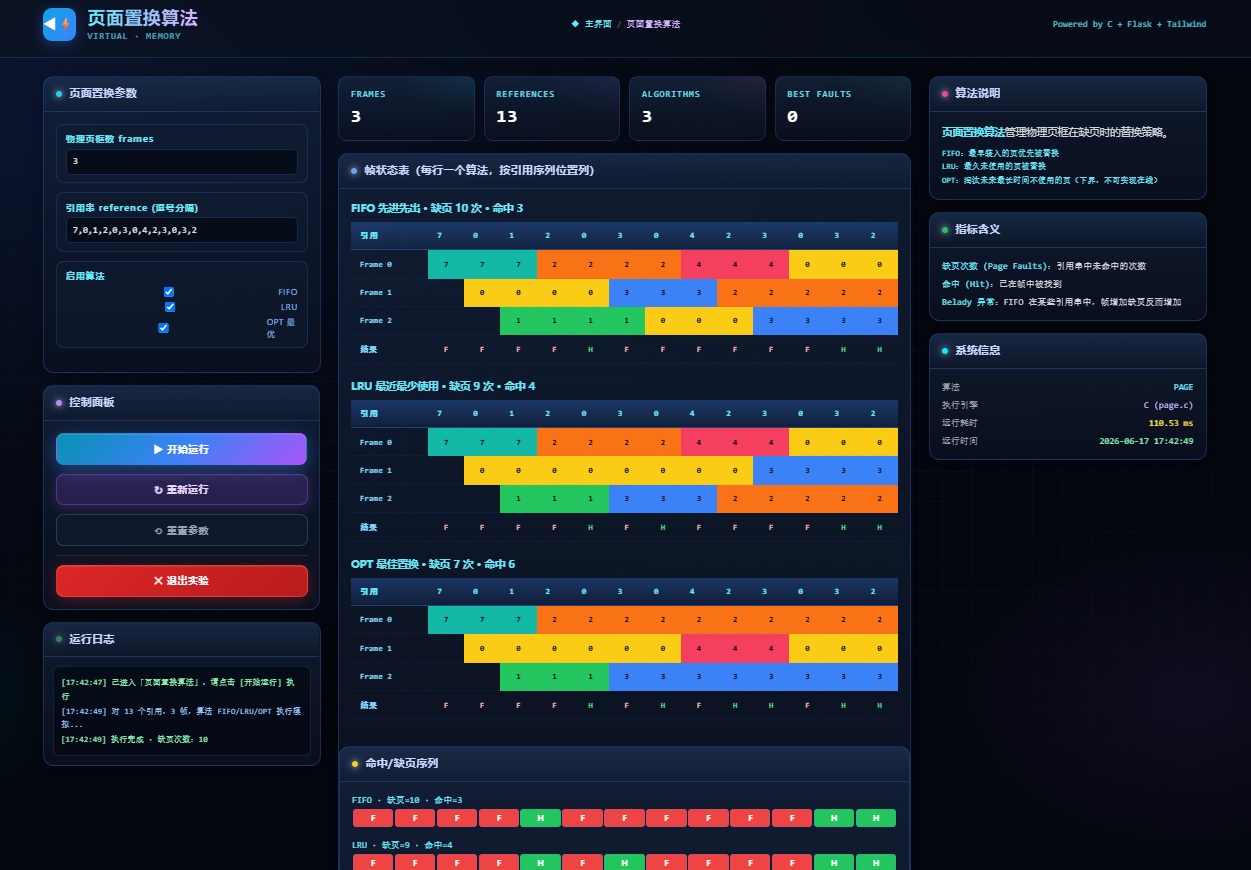

5. 页面置换算法

引用串：2, 3, 2, 1, 5, 2, 4, 5, 3, 2, 5, 2（共12次访问）。
算法：FIFO、LRU、OPT 三种算法并行对比。

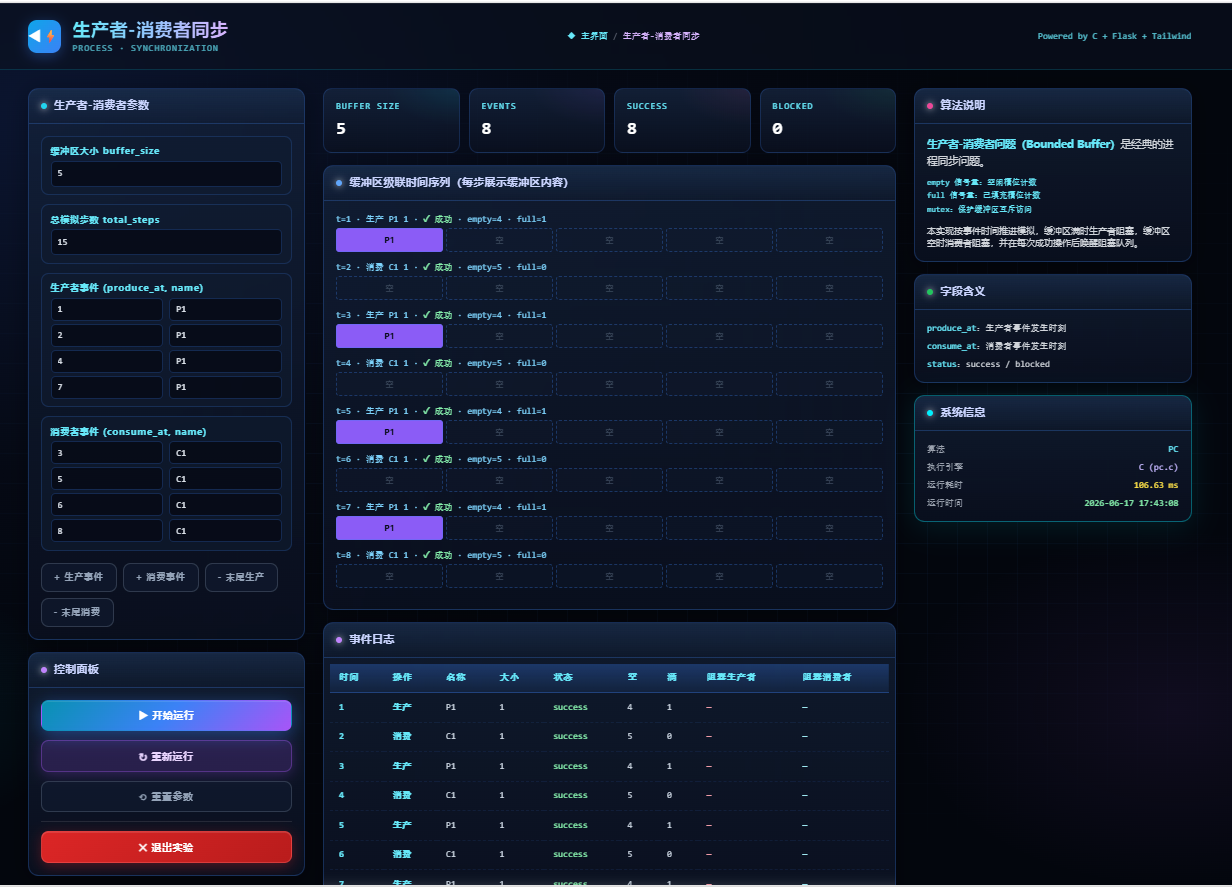

输出：命中次数、缺页率、每步页框状态表。

6. 生产者-消费者同步

同步机制：POSIX 风格信号量 (empty/full/mutex)。
可视化：缓冲区状态、生产者/消费者活动序列。

提示：点击任意图片可查看原图大图。

📚 课程设计任务书基准测试数据

2.1 HPF 动态高优先权调度（实验一）

输入：3 个进程（a, b, c），优先数/总运行时间分别为 a(2,2)、b(1,1)、c(3,2)。

标准推演结果：

轮次	运行进程	全部 PCB（优先数/已运行）	就绪队列
1	c	a(2,0)、b(1,0)、c(3,0)	$c(3), a(2), b(1)$
2	a	a(2,0)、b(1,0)、c(2,1)	$a(2), c(2), b(1)$
3	c	a(1,1)、b(1,0)、c(2,1)	$c(2), a(1), b(1)$
4	a	a(1,1)、b(1,0)、c(完成)	$a(1), b(1)$
5	b	a(完成)、b(1,0)、c(完成)	$b(1)$

调度顺序：c → a → c → a → b

2.2 银行家算法（实验二）

基础数据：5 进程（P0-P4），4 类资源（A/B/C/D）。

进程	Allocation	Max	Need=Max-Allocation
P0	(0,0,1,2)	(0,0,4,4)	(0,0,3,2)
P1	(1,0,0,0)	(2,7,5,0)	(1,7,5,0)
P2	(1,3,5,4)	(3,6,10,10)	(2,3,5,6)
P3	(0,3,3,2)	(0,9,8,4)	(0,6,5,2)
P4	(0,0,1,4)	(0,6,6,10)	(0,6,5,6)

Available = (1,6,2,2)

T0 初始安全序列：P0 → P3 → P1 → P2 → P4（按 P0~P4 升序扫描）

P2 Request=(1,2,2,2) ：Request ≤ Need ✅；Request ≤ Available ✅；试探分配后系统进入不安全态 → 驳回

2.3 动态分区内存分配（实验三）

配置：512KB，起始地址 0。

请求序列：申请300K → 申请100K → 释放300K → 150K → 30K → 40K → 60K → 释放30K → 再次申请100K。

First Fit：最后 100K 可成功分配（尾端剩余 112K 空闲块）。
Best Fit：最后 100K 无法分配（最大空闲块仅 90K，外部碎片）。

2.4 页面置换算法（实验四）

标准引用串：2, 3, 2, 1, 5, 2, 4, 5, 3, 2, 5, 2（共12次访问），物理页框 F=3。

算法	缺页次数	缺页率
FIFO	8	66.7%
LRU	7	58.3%
OPT	6	50.0%

2.5 生产者-消费者同步（实验五）

信号量初始化 ：empty = N, full = 0, mutex = 1。

标准流程：

生产者：P(empty) → P(mutex) → 生产 → V(mutex) → V(full)
消费者：P(full) → P(mutex) → 消费 → V(mutex) → V(empty)

🚀 快速开始

环境要求

组件	最低要求	备注
Python	3.8+	3.12 测试通过
Flask	2.0+	`pip install flask`
浏览器	Chrome/Edge/Firefox	支持 CSS3 / ES6
MinGW（可选）	gcc	用于编译 C 程序（非必需）

一键运行（Windows）

下载项目代码。
双击 run.bat 文件启动 Flask 服务。
浏览器打开 http://127.0.0.1:5000。

编译 C 算法核心（可选）

bash 复制代码

gcc -O2 -Wall -o backend\hpf_scheduler.exe backend\hpf_scheduler.c
gcc -O2 -Wall -o backend\fcfs_scheduler.exe backend\fcfs_scheduler.c
gcc -O2 -Wall -o backend\banker_scheduler.exe backend\banker_scheduler.c
gcc -O2 -Wall -o backend\memory_scheduler.exe backend\memory_scheduler.c
gcc -O2 -Wall -o backend\page_scheduler.exe backend\page_scheduler.c
gcc -O2 -Wall -o backend\pc_scheduler.exe backend\pc_scheduler.c

📁 项目结构

复制代码

OS_keshe/
├── README.md                          # 本文档
├── backend/
│   ├── app.py                         # Flask 主程序
│   ├── hpf_scheduler.c/.py            # HPF 调度
│   ├── fcfs_scheduler.c/.py           # FCFS 调度
│   ├── banker_scheduler.c/.py         # 银行家算法
│   ├── memory_scheduler.c/.py         # 动态分区内存分配
│   ├── page_scheduler.c/.py           # 页面置换
│   ├── pc_scheduler.c/.py             # 生产者-消费者
│   ├── test_verify.py                 # C/Python 输出一致性验证
│   ├── test_api.py                    # Flask API 验证
│   ├── output/                        # JSON 输出目录
│   └── data/                          # JSON 输入目录
└── frontend/
    ├── index.html                     # 主界面 + 实验界面
    ├── css/style.css                  # 深色科技风样式
    └── js/app.js                      # 视图切换/甘特图/API 调用

🔍 常见问题 FAQ

Q1: 没有安装 MinGW，能正常运行吗？

能。Flask 优先调用 C exe，若不存在则自动回退 Python 实现，输出结果一致。

Q2: 如何自定义进程/请求/引用串？

前端参数面板直接修改，或 POST JSON 到对应 API。

Q3: 为什么 Best-Fit 最后 100K 分配失败而 First-Fit 成功？

Best-Fit 倾向切出刚好大小的空闲块，留下大量外部碎片。示例中 BF 最终最大空闲块仅 90K，而 FF 保留尾部连续 112K。

Q4: LRU 与 FIFO 在本示例为什么不同？

LRU 命中时将页面"最新使用"提升，而 FIFO 命中时队列不动。进程 2 在第 3 步命中后 LRU 会将其升序，后续仍在内存中，因此 LRU 比 FIFO 少一次缺页。

Q5: 试探分配在代码中如何回滚？

在 Available、Allocation $P$ 、Need $P$ 三个向量做一次本地修改后调用 safe()；返回 false 时按相同公式反向回滚 Available、Allocation、Need。

📈 性能基准

在 Python 3.12、20 个数据对象、1000 次迭代、-O2 编译环境下测试：

算法	Python (ms/1000)	时间复杂度	优化点
HPF	~45	O(nT)	按优先级有序取就绪队列首
FCFS	~23	O(n log n)	Timsort 稳定排序
银行家算法	~53	O(mn)	更新向量后 break 内层循环
页面置换	~195	O(F·n)	OPT next_use 预计算 O(n) 一次扫描代替 O(nF) 每步重查
内存分配	~37	O(k·r)	按地址有序插入 + 双邻居合并
生产者-消费者	~28	O(E)	事件按时间索引 O(1)

C 版通常比 Python 版快 5-20 倍。

🎉 总结

本项目将操作系统课程设计中抽象的算法原理转化为直观、交互的可视化模拟系统，不仅严格对齐课程设计任务书的基准测试数据，还通过三层架构、双引擎执行、优雅降级等工程实践，展示了如何将理论算法落地为可运行、可验证、可扩展的软件系统。适合高校学生作为课程设计参考，也适合开发者学习 C/Python/前端全栈协作的项目实践。
