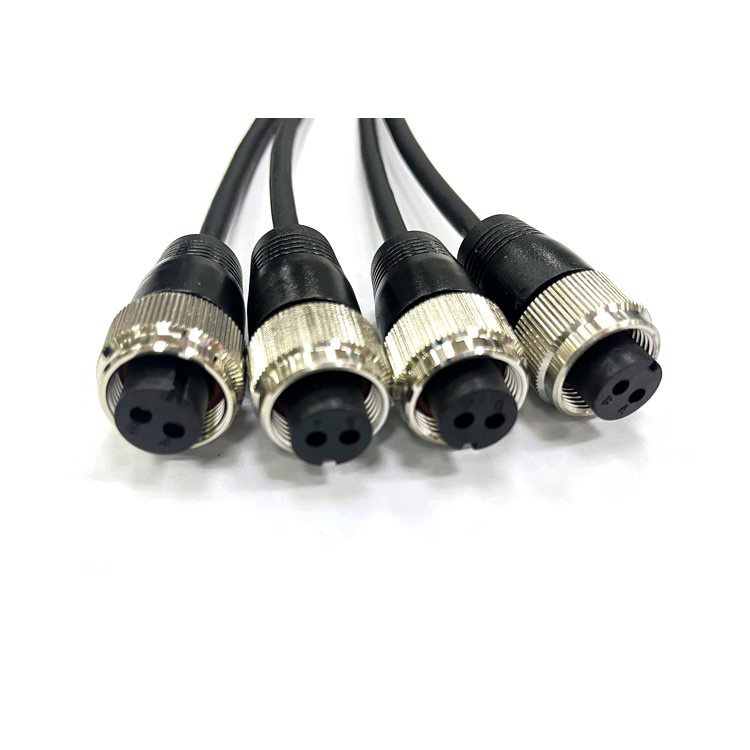

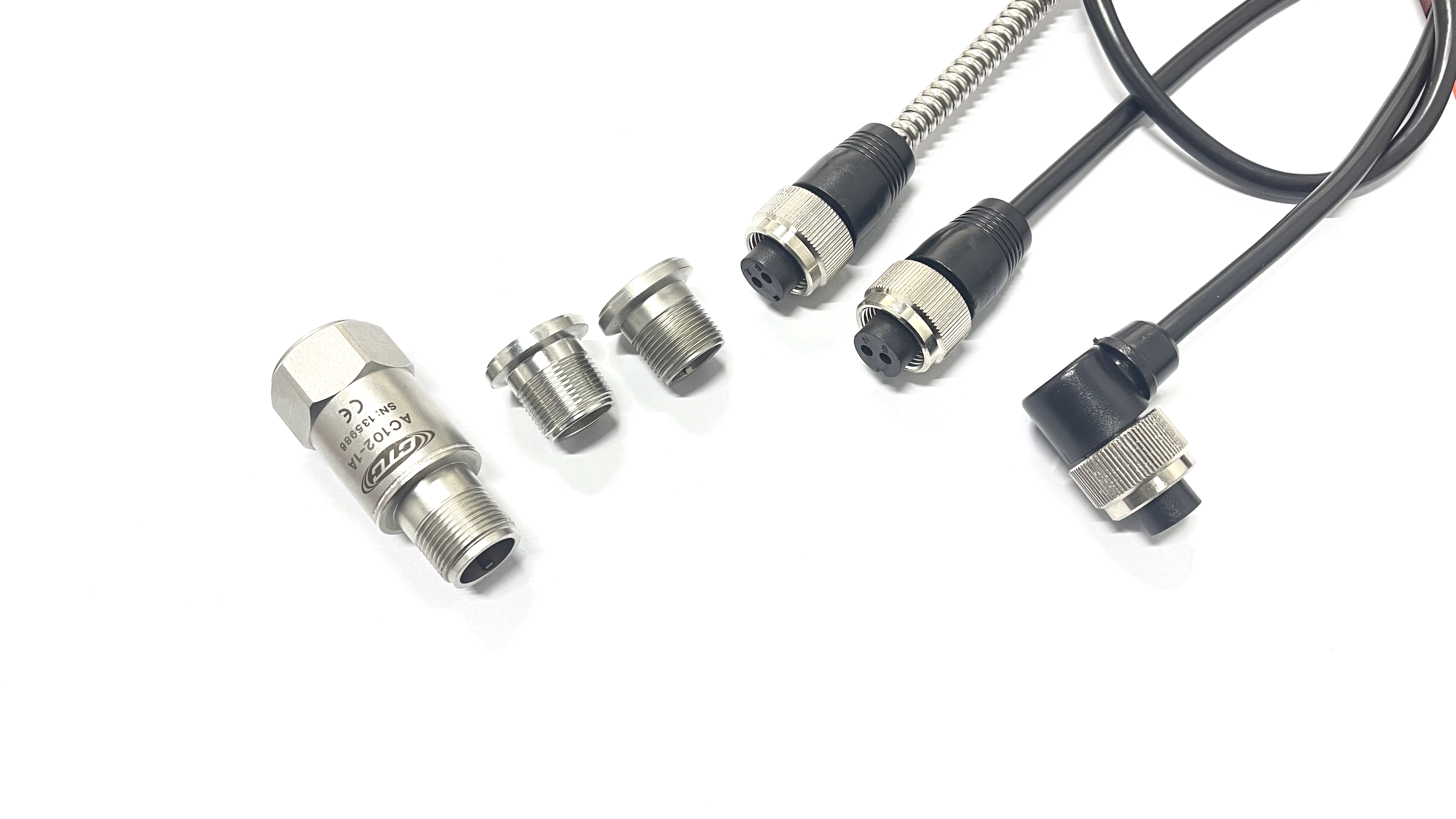

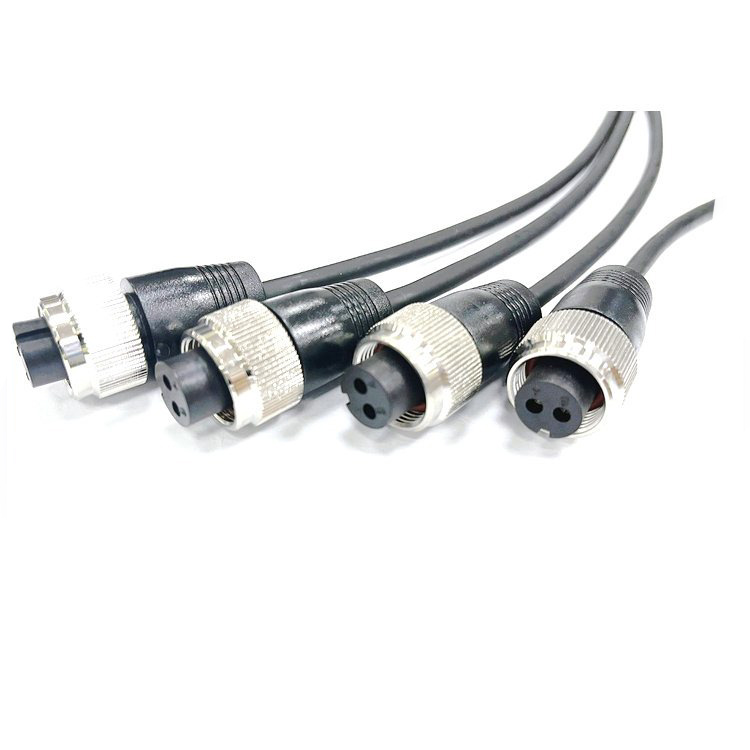

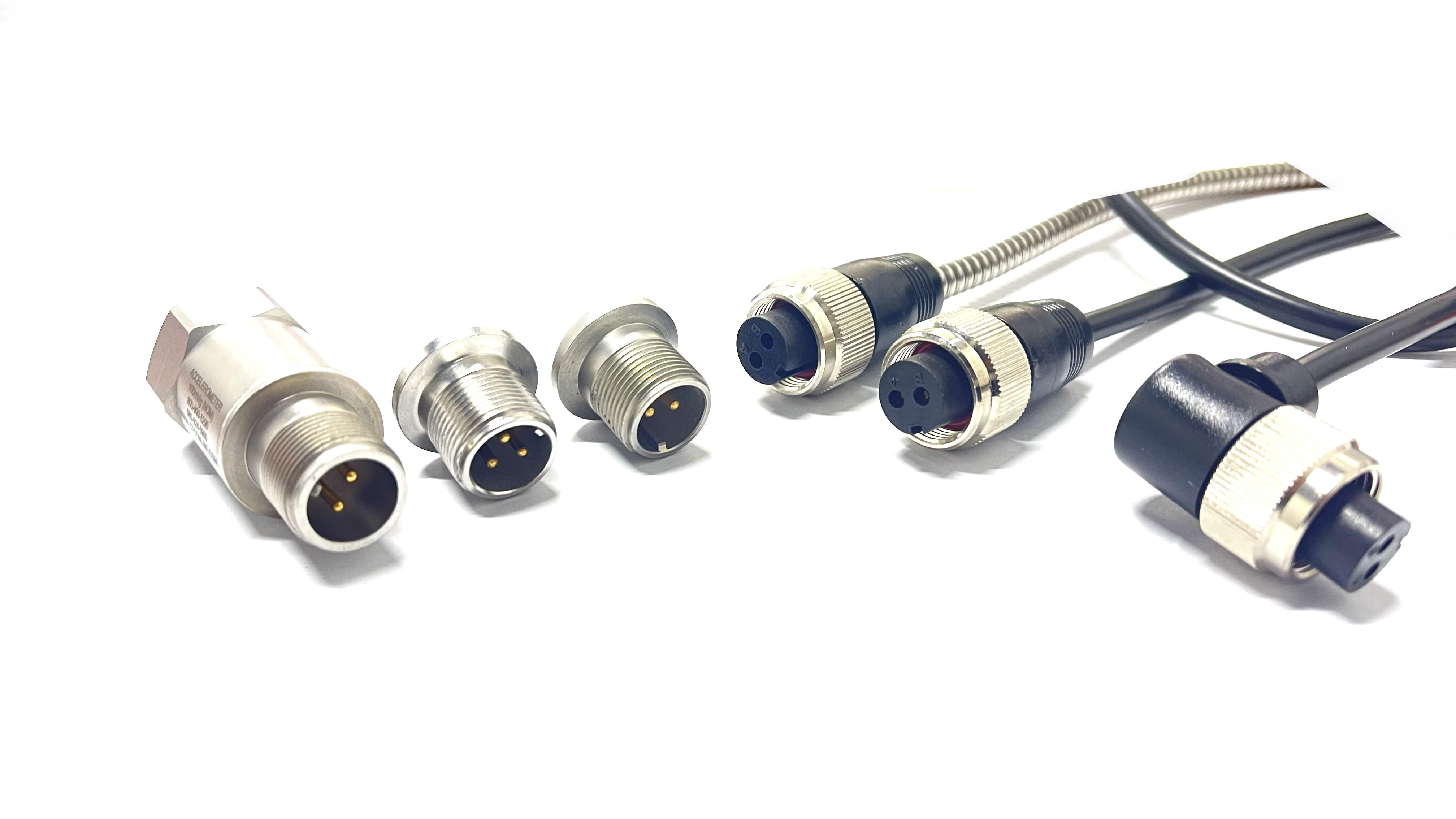

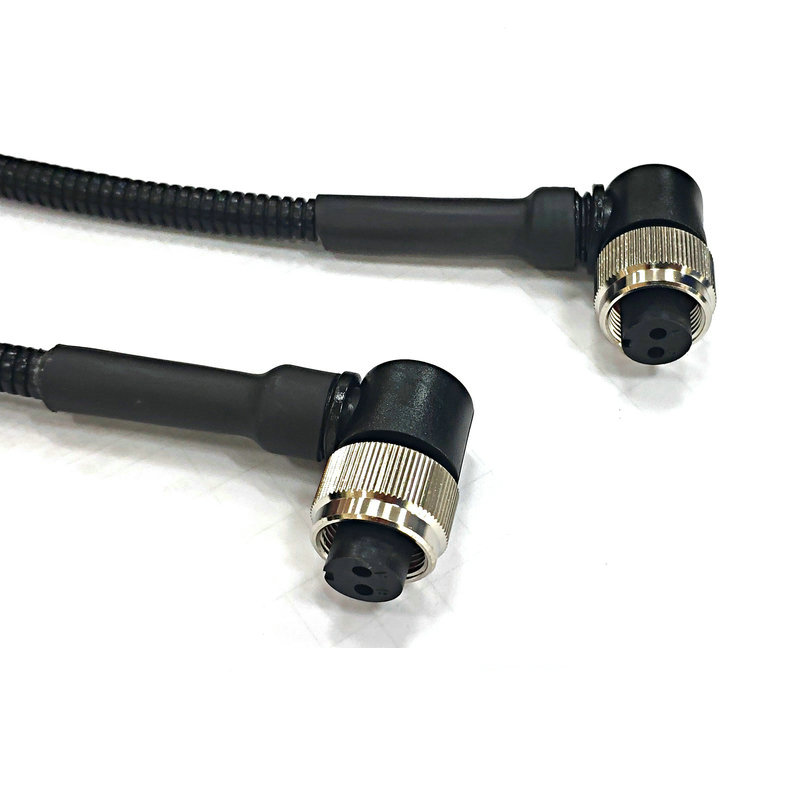

在振动监测、航空发动机测试及重型装备故障诊断中，2芯5/8-24UNF螺纹连接器 是压电式加速度传感器（IEPE/ICP®型）最主流的接口标准。其设计兼顾了微小信号传输、抗振锁紧及环境密封，是连接传感器与数据采集系统的关键节点。
一、命名解析与技术溯源
-
2芯：内部2个接触件，通常为"信号+"（针1）和"信号-/地"（针2），用于传输叠加了直流偏置（通常10-12V）的交流振动信号（mV级）。极低接触电阻（≤5mΩ）保障微伏级信号无衰减传输，高绝缘电阻（≥5000MΩ）防止信号泄漏至外壳。
-
5/8-24UNF ：螺纹公称直径5/8英寸（约15.875mm），每英寸24牙的统一细牙螺纹。细牙升角小、自锁性好，能在持续振动（20g RMS）下保持连接不松脱，配合防松垫圈效果更佳。
-
标准溯源 ：该尺寸源于美军标MIL-C-5015 （现SAE AS50151），广泛应用于航空级传感器。高温级型号则采用陶瓷绝缘体 和镀金接触件，可耐受260℃以上环境，适用于航空发动机机匣。
二、核心技术参数
| 参数 | 典型值 | 说明 |
|---|---|---|
| 接触电阻 | ≤5mΩ | 保障微伏级信号无衰减 |
| 绝缘电阻 | ≥5000MΩ | 防止信号泄漏 |
| 电容 | ≤5pF | 减少高频信号失真 |
| 额定电压 | 500V AC | 传感器供电（18-30V DC） |
| 工作温度 | -55℃~+125℃（标准） / -55℃~+260℃（高温） | 匹配不同使用环境 |
三、结构与特点
-
全金属屏蔽：镀镍黄铜或不锈钢外壳提供360°屏蔽，有效抑制电磁干扰。
-
低噪声设计：配合专用的低噪声电缆，抑制摩擦电效应产生的虚假信号。
-
高温选项：采用陶瓷绝缘体和镀金接触件的版本可耐受260℃以上环境，适用于航空发动机机匣。
四、典型应用
-
航空发动机试车台：压气机、涡轮振动监测。
-
风力发电机组：齿轮箱与主轴状态监测。
-
实验室模态分析与冲击测试。
五、选型要点
-
温度等级：根据安装位置选择标准级（-55~125℃）或高温级（-55~260℃）。
-
接触件镀层：镀金（≥0.76μm）优于镀银，能保障长期接触稳定性。
-
配套电缆 ：必须使用低噪声同轴电缆，并确保屏蔽层与连接器外壳可靠压接。
总结：2芯5/8-24UNF连接器是振动监测领域的经典接口，其细牙螺纹抗振、全金属屏蔽及低噪声特性，是保障传感器微弱信号长距离可靠传输的基石。选型时需重点关注温度等级与电缆匹配。
